封闭式母线安装技术要求标准范本

封闭母线安装规范(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--封闭母线安装规范一、母线槽的安装准备1、母线槽的安装人员母线槽安装、操作和维修保养人员应由专业人员进行。

其应具备如下条件：熟悉母线槽的结构、操作和安装；经过用电设备系统的送电、测试培训；应有较高的安全意识，并有齐全的安全防护（安全帽、工作服、安装用手套等）2、母线槽的安装、测量设备吊装设备：脚手架、人字梯、手动葫芦；现场制作设备：临时电源、冲击钻、切割机、电焊机等；锁紧设备：螺丝刀、M6-16扳手、套筒和扭矩扳手；测试设备：卷尺、水平仪、细线吊锤、500V兆欧表二、母线槽安装步骤1、根据母线槽最终设计走向，确认其向上的障碍物及预留位置有无更改；2、进行母线槽安装现场的支架制作及安装；3、进行安装前的绝缘检测；4、吊装母线槽及段间连接；5、对前期安装进行矫正、调整、检查；6、对母线槽与配电设备（开关柜、变压器等）连接；7、安装插接箱等装置；8、对母线槽系统进行电气检测三、母线槽安装规则1、母线槽的装卸和储存母线槽不得用裸刚丝绳起吊和绑扎，母线槽不得任意堆放和在地面上拖拉，外壳上不得进行其他作业，应采用多点吊装及叉车平稳铲放且不得伤及母线槽。

母线槽应堆放于干燥、清洁、无腐蚀气体污染的仓库内，母线槽上下之间摞放之间夹放软包装隔垫，并妥善保管。

2、母线槽的安装走向每批母线槽发货时，都配有走向图并附带一套详细的走向清单，所有母线槽都具有相应的分线、分段编号，安装时按号依次对号。

3、母线槽安装前的检测检查母线槽外壳是否完整，有无损坏，检查母线槽外壳螺栓有无松动，并保证螺栓连接可靠；检查母线槽插接口是否关闭、锁紧；用500V兆欧表测量绝缘电阻，其电阻值每节不小于10MΩ。

4、母线槽的连接母线槽支架必须安装牢固，母线槽应按分段序号、相序、编号、方向和安装标志正确放置，节与节连接时，相邻段母线槽应对准，连接后母线槽导体与外壳不应承受机械压力。

最小抗拉强度(N/Vmm) 20℃时最大电阻率（Ω·mm/m）2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

(2)母线拉紧装置按附下图制作组装。

4绝缘子安装．(1)绝缘子安装前要摇测绝缘，绝缘电阻值大于1MΩ为合格。

检查绝缘子外观无裂纹、缺损现象，绝缘子灌注的螺栓、螺母牢固后方可使用。

6～l0kV支柱绝缘子安装前应做耐压试验。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

(2）绝缘子上下要各垫一个石棉垫。

(3）绝缘子夹板、卡板的制作规格要与母线的规格相适应。

绝缘子夹板、卡板的安装要牢固。

5母线的加工。

(1)母线的调直与切断。

①母线调直采用母带调直器进行调直，手工调直时必须用木锤，下面垫道木进行作业，不得用铁锤。

②母线切断可使用手锯或砂轮锯作业，不得用电弧或乙炔进行切断。

审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

矩形母线最小弯曲半径(R)值项目母线规格a×b（mm）最小弯曲半径R铝铜钢平弯50×50及以下＞50×50至120×10 2b2.5b2b2b2b2b立弯50×50及以下 1.5a a 0.5a2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

图母线弯曲示意图6母线的连接。

母线的连接可采用焊接或螺栓连接方式。

(1)母线的焊接。

①焊接的位置。

焊缝距离弯曲点或支持绝缘子边缘不得小于50mm，同一相如有多片母线，2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

封闭母线、插接式母线安装施工工艺标准封闭式母线的安装一般要求1）封闭插接母线应按设计和产品技术文件规定进行组装，每段母线组对接续前绝缘电阻测试合格，绝缘电阻值大于20MΩ，才能安装组对。

2）母线槽，固定距离不得大于2.5m。

水平敷设距地高度不应小于2.2m。

3）母线槽的端头应装封闭罩见图，各段母线槽的外壳的连接应是可拆的，外壳间有跨接地线，两端应可靠接地。

4）母线与设备连接采用软连接见图。

母线紧固螺栓应由厂家配套供应，应用力矩扳手紧固。

母线槽沿墙水平安装。

安装高度应符合设计要求，设计无要求时距地不应小于2.2m，母线应可靠固定在支架上，软连接要求重点绝缘母线槽悬挂吊装。

吊杆直径按产品技术文件要求选择，螺母应能调节。

封闭式母线的落地安装。

安装高度应按设计要求，设计无要求时应符合规范要求。

立柱可采用钢管或型钢制作。

封闭式母线垂直安装。

沿墙或柱子处，应做固定支架，过楼板处应加装防震装置，并做防水台。

封闭式母线敷设长度超过40m时，应设置伸缩节，跨越建筑物的伸缩缝或沉降缝处，宜采取适当的措施，设备定货时，应提出此项技术要求。

封闭式母线插接箱安装应可靠固定，垂直安装时，安装高度应符合设计要求，设计无要求时，插接箱底口宜为1.4m。

封闭式母线垂直安装距地1.8m以下应采取保护措施（电气专用竖井、配电室、电机室、技术层等除外）。

封闭式母线穿越防火墙、防火楼板时，应采取防火隔离措施。

试运行验收试运行条件：变配电室已达到送电条件，土建及装饰工程及其他工程全部完工，并清理干净。

与插接式母线连接设备及联线安装完毕，绝缘良好。

对封闭式母线进行全面的整理，清扫干净，接头连接紧密，相序正确，外壳接地（PE）或接零（PEN）良好。

绝缘摇测和交流工频耐压试验合格，才能通电。

低压母线的交流耐压试验电压为1kV，当绝缘电阻值大于10 MΩ时，可用2500V兆欧表摇测替代，试验持续时间1min，无闪络现象；高压母线的交接耐压试验，必须符合现行国家标准《电气装置安装工程电气设备交接试验标准》（GB50150）的规定。

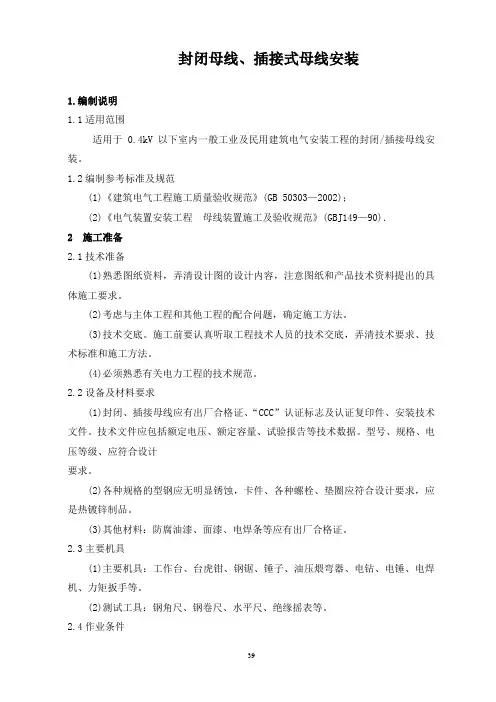

封闭母线、插接式母线安装1.编制说明1.1适用范围适用于0.4kV以下室内一般工业及民用建筑电气安装工程的封闭/插接母线安装。

1.2编制参考标准及规范(1)《建筑电气工程施工质量验收规范》(GB 50303—2002)；(2)《电气装置安装工程母线装置施工及验收规范》(GBJ149—90)．2 施工准备2.1技术准备(1)熟悉图纸资料，弄清设计图的设计内容，注意图纸和产品技术资料提出的具体施工要求。

(2)考虑与主体工程和其他工程的配合问题，确定施工方法。

(3)技术交底。

施工前要认真听取工程技术人员的技术交底，弄清技术要求、技术标准和施工方法。

(4)必须熟悉有关电力工程的技术规范。

2.2设备及材料要求(1)封闭、插接母线应有出厂合格证、“CCC”认证标志及认证复印件、安装技术文件。

技术文件应包括额定电压、额定容量、试验报告等技术数据。

型号、规格、电压等级、应符合设计要求。

(2)各种规格的型钢应无明显锈蚀，卡件、各种螺栓、垫圈应符合设计要求，应是热镀锌制品。

(3)其他材料：防腐油漆、面漆、电焊条等应有出厂合格证。

2.3主要机具(1)主要机具：工作台、台虎钳、钢锯、锤子、油压煨弯器、电钻、电锤、电焊机、力矩扳手等。

(2)测试工具：钢角尺、钢卷尺、水平尺、绝缘摇表等。

2.4作业条件(1)施工图纸及产品技术文件齐全。

(2)在结构封顶、室内底层地面施工完成或已确定地面标高、场地清理、层间距离复核后，才能确定支架设置位置。

(3)电气设备(变压器、开关柜等)安装完毕，且检验合格。

(4)与封闭、插接式母线安装位置有关的管道、空调及建筑装修工程施工基本结束，确认扫尾施工不会影响已安装的母线，方可安装母线。

2．5质量关键要求施工中应注意的质量问题及防治措施，见下表3 施工操作工艺3.1 工艺流程3.2 操作工艺(1)设备点件检查1)设备开箱点件检查，应由安装单位、建设单位或供货单位共同进行，并做好记录。

2）据装箱单检查设备及附件，其规格、数量、品种应符合设计要求。

封闭母线安装方案一、设计原则1.安全性原则：封闭母线安装方案的首要原则是确保系统的安全性。

在设计过程中应考虑母线系统的负荷能力、短路能力等指标，保证系统在正常运行和故障情况下的安全性。

2.稳定性原则：封闭母线安装方案应保证系统的稳定性，避免因电流过大或过载等原因导致电压波动或系统失效的情况发生。

3.可靠性原则：封闭母线安装方案应确保系统的可靠性，降低电力故障和停电的风险，并提供备用供电方案以应对突发情况。

4.经济性原则：封闭母线安装方案应在满足安全和可靠性要求的前提下，尽可能减少材料和成本，提高设备的利用率和经济效益。

二、施工步骤1.前期准备：施工前，必须进行现场勘察和测量，确定封闭母线的走向、长度和安装位置等。

同时，还需要制定详细的施工方案和施工进度计划。

2.母线管道的安装：首先需要清理和整理管道走向的通道，确保母线管道的畅通。

然后，根据设计要求，按照导线截面和走向的要求进行管道的布置和固定，确保管道的安全和稳定。

3.母线的安装：在管道布置完成后，可以进行母线的安装工作。

首先需要将母线通过分段的方式逐段安装到管道中，注意在母线连接处采用合适的接头和导体固定装置。

4.母线接地和绝缘处理：在母线安装完毕后，需要进行母线接地和绝缘处理的工作。

接地处理包括选择合适的接地方式和接地装置，并确保接地系统的可靠性。

绝缘处理主要是在母线与管道接触处采用合适的绝缘材料进行包裹，避免电气火灾的发生。

5.检验和验收：在安装完毕后，需要进行封闭母线系统的质量检验和验收工作。

检验内容包括母线系统的电阻测试、绝缘测试、接地测试等，以确保系统的安全和稳定。

三、设备选型1.母线管道：封闭母线采用金属管道进行布置，一般选用镀锌钢管、不锈钢管、铝合金管等材料。

管道的选择应根据导线截面和走向的要求，以及环境的要求进行合理选用。

2.母线接头：母线接头一般采用铝合金材料制成，具有良好的导电性能和耐腐蚀能力。

接头的选型应根据母线的截面和连接方式来确定。

封闭式母线布线标准规范5．1条封闭式母线宜用于枯燥和无腐蚀气体的屋内场所。

5．2条封闭式母线至地面的距离不宜小于2．2m；母线终端无引出线和引入线时，端头应封闭。

当封闭式母线安装在配电室、电机室、电气竖井等电气专用房间时，其至地面的最小距离可不受此限制。

第六节电缆布线〔Ⅰ〕一般规定6．1条选择电缆路径时，应按以下要求：一、应使电缆不易受到机械、振动、化学、地下电流、水锈蚀、热影响、蜂蚁和鼠害等各种损伤；二、便于维护；三、避开场地规划中的施工用地或建设用地；四、电缆路径较短。

6．2条对于露天敷设的电缆，尤其是有塑料或橡胶外护层的电缆，应防止日光长时间的直晒，必要时应加装遮阳罩或采用耐日照的电缆。

6．3条电缆在屋内、电缆沟、电缆隧道和竖井内明敷时，不应采用黄麻或其它易延燃的外保护层。

6．4条电缆不应在有易燃、易爆及可燃的气体管道或液体管道的隧道或沟道内敷设。

当受条件限制需要在这类隧道内敷设电缆时，必须采取防爆、防火的措施。

6．5条电缆不宜在有热管道的隧道或沟道内敷设电力电缆，当需要敷设时，应采取隔热措施。

6．6条支承电缆的构架，采用钢制材料时，应采取热镀锌等防腐措施；在有较严重腐蚀的环境中，应采取相适应的防腐措施。

6．7条电缆的长度，宜在进户处、接头、电缆头处或地沟及隧道中留有一定余量。

〔Ⅱ〕电缆在室内敷设6．8条无铠装的电缆在屋内明敷，当水平敷设时，其至地面的距离不应小于2．5m；当垂直敷设时，其至地面的距离不应小于1．8m。

当不能满足上述要求时应有防止电缆机械损伤的措施；当明敷在配电室、电机室、设备层等专用房间内时，不受此限制。

6．9条相同电压的电缆并列明敷时，电缆的净距不应小于35mm，且不应小于电缆外径；当在桥架、托盘和线槽内敷设时，不受此限制。

1kV及以下电力电缆及控制电缆与1kV以上电力电缆宜分开敷设。

当并列明敷时，其净距不应小于150mm。

6．10条架空明敷的电缆与热力管道的净距不应小于1m；当其净距小于或等于1m时应采取隔热措施。

工作行为规范系列封闭式母线安装技术要求规程（标准、完整、实用、可修改）编号：FS-QG-37348封闭式母线安装技术要求规程Technical requirements for closed busbar installation说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。

封闭式母线安装技术要求(1)施工顺序母线槽检查→测量定位→支吊架制作安装→绝缘测试→母线槽拼接→相位校验(2)主要施工方法及技术措施A.母线槽的检查应严格检查母线槽的质量，重点检查以下内容:a.母线槽外壳应完整、无损坏。

母线槽和配电箱型号、规格符合设计要求。

附件配套正确、数量足。

b.母线接头的连接面平整，连接孔对称，离边缘距离一致。

c.母线之间的绝缘板不能缺损破裂。

d.应用500V兆欧表全数测量每节母线槽的相间、相与中性排、PE排、相与外壳之间的绝缘，不低于20MΩ。

施工现场应清洁，并尽量减少现场搁置时间。

做好防水、防潮工作。

B.母线槽测量定位a.母线槽的走向，要按设计图和工程实际综合确定，原则是不与大口径管道、桥架有矛盾，尽量按直线最短路径敷设，至地面的距离不宜低于2.5m。

与建筑物表面，其他电气线路和各种管道的最小净距按国家现行标准。

b.水平安装母线槽支吊架间距一般为2~3m，按母线槽每米重量决定。

母线槽转弯和配电箱连接处应增设支架。

C.支吊架制作安装a.支吊架的型式按母线槽安装部位和重量决定。

一般用槽钢、角钢、全螺牙吊杆和扁钢制作，并做好防腐处理。

支吊架间距均匀，支吊架的水平度应满足母线槽水平度偏差的要求。

b.母线槽垂直安装，一般采用母线槽生产厂的定型弹簧支架。

D.母线槽拼接a.吊装拼接时必须注意不损坏母线槽，吊装时应用尼龙绳，用钢丝绳必须套橡皮或塑料套管。

接头部位要包扎好，防止杂物、垃圾落入。

b.拼装顺序可按母线槽的排列图和母线槽编号。

拼装连接时，垫上配套的绝缘板，穿入绝缘套管及连接螺栓，加垫圈、弹簧垫圈，用手拧上螺母。

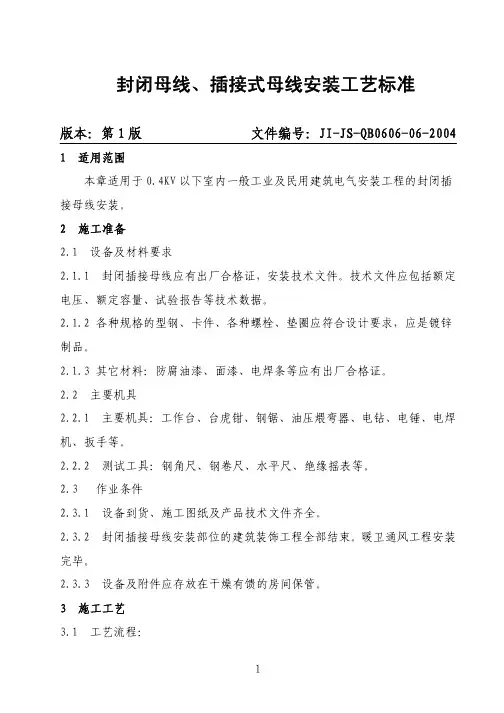

封闭母线、插接式母线安装工艺标准版本：第1版 文件编号：JI-JS-QB0606-06-2004 1 适用范围本章适用于0.4KV以下室内一般工业及民用建筑电气安装工程的封闭插接母线安装。

2 施工准备2.1 设备及材料要求2.1.1 封闭插接母线应有出厂合格证，安装技术文件。

技术文件应包括额定电压、额定容量、试验报告等技术数据。

2.1.2 各种规格的型钢、卡件、各种螺栓、垫圈应符合设计要求，应是镀锌制品。

2.1.3其它材料：防腐油漆、面漆、电焊条等应有出厂合格证。

2.2 主要机具2.2.1主要机具：工作台、台虎钳、钢锯、油压煨弯器、电钻、电锤、电焊机、扳手等。

2.2.2测试工具：钢角尺、钢卷尺、水平尺、绝缘摇表等。

2.3 作业条件2.3.1 设备到货、施工图纸及产品技术文件齐全。

2.3.2封闭插接母线安装部位的建筑装饰工程全部结束。

暖卫通风工程安装完毕。

2.3.3 设备及附件应存放在干燥有馈的房间保管。

3 施工工艺3.1 工艺流程：设备点件检查→支架制作及安装→封闭母线、插接式母线槽安装→试运行验收3.2 设备开箱检查3.2.1 设备开箱点件检查，应有安装单位、建设单位、监理单位、供货单位共同进行，并做好记录。

3.2.2 根据装箱单检查设备及附件，其规格、数量、品种应符合设计要求。

3.2.3 检查设备及附件，分段标志应清晰齐全、外观无损伤变形，母线绝缘电阻大于0.5MΩ。

3.2.4 检查发现设备及附件不符合设计和质量要求时，必须进行妥善处理，经过设计认可后再进行安装。

3.3支架制作和安装应按设计和产品技术文件的规定制作和安装，如设计和产品技术文件无规定时，按下列要求制作和安装：3.3.1 支架制作：（1） 根据施工现场结构类型，支架应采用角钢或槽钢制作。

应采用“一”字型、“L”型、“T”字型等型式。

（2） 支架的加工制作按选好的型号，测量好的尺寸断料制作，断料严禁气焊切割，加工尺寸最大误差5mm。

封闭式母线安装技术要求封闭式母线是一种高可靠性、高安全性的电力输配系统，广泛应用于工业、商业和住宅建筑中。

它具有安装简便、节省空间、强度高、耐腐蚀等优点。

然而，为了确保封闭式母线系统的正常运行，安装过程中应遵循一系列技术要求。

首先，封闭式母线安装需要根据不同的环境条件和用途选择合适的母线类型和规格。

母线必须能够承受系统设计负载，预留一定的冗余容量以应对临时负荷的增加。

同时，必须根据电流的大小选择合适的截面积和导电材料，以确保母线的传导性能和导电能力；母线的外壳材料也需要耐腐蚀、防火，并满足特定的防护等级要求。

其次，封闭式母线的安装需要进行合理的布线设计。

首先要保证母线线路的走线路径合理，尽量减少导线的弯曲和交叉，避免因空间受限而导致电流过载或散热不良。

其次，母线安装要保证与其他设备和建筑结构的安全间隔，避免电击和火灾等安全事故的发生。

同时，应注意母线与其他设备的连接方式和接地设计，保证连接可靠性和安全性。

另外，封闭式母线系统的安装还需要注重细节。

首先，必须做好准备工作，包括清理施工现场、检查设备和材料的质量与数量、保证安全措施的可行性等。

然后，进行质量管理和验收工作，包括检查母线的质量、焊接接头的质量、电气连接的可靠性等，并进行耐压试验和绝缘电阻测试，确保安装工作符合规范和要求。

最后，在安装过程中，需要配置专业的安装工具和设备，采取安全防护措施，确保施工人员的人身安全和工程质量。

封闭式母线的安装技术要求涉及多个方面，需要施工单位和技术人员具备一定的专业知识和经验。

除了以上提到的要求外，还需要关注新技术和装置的应用，以满足现代工业和建筑的需求；遵循相关的国家标准和规范，了解相关法律法规和安全规程；进行专业的培训和认证，提升技术水平和综合素质。

总之，封闭式母线安装技术要求是确保电力输配系统正常运行和人身安全的基础。

只有在严格遵循技术要求的前提下，才能保证母线系统的可靠性、安全性和稳定性，并满足不同工程的需求。

D7011~3封闭式母线及桥架安装(2004年合订本)一、封闭式母线安装概述1. 封闭式母线安装前准备（1）检查母线外观，确保无破损、变形、锈蚀等现象。

（2）核对母线型号、规格是否符合设计要求。

（3）准备安装工具，如扳手、螺丝刀、套筒等。

（4）清理安装现场，确保母线安装环境整洁。

2. 封闭式母线安装步骤（1）根据设计图纸，确定母线安装位置。

（2）在安装位置处，固定好母线支架。

（3）将封闭式母线放置在支架上，调整母线水平度。

（4）使用螺丝将母线与支架固定，确保母线牢固。

（5）连接母线与设备，检查连接部位是否紧密。

（6）检查母线绝缘性能，确保安全可靠。

二、桥架安装概述1. 桥架安装前准备（1）检查桥架外观，确保无破损、变形等现象。

（2）核对桥架型号、规格是否符合设计要求。

（3）准备安装工具，如扳手、螺丝刀、电钻等。

（4）清理安装现场，确保桥架安装环境整洁。

2. 桥架安装步骤（1）根据设计图纸，确定桥架安装位置。

（2）在安装位置处，固定好桥架支架。

（3）将桥架放置在支架上，调整桥架水平度。

（4）使用螺丝将桥架与支架固定，确保桥架牢固。

（5）根据电缆敷设需求，安装桥架连接件。

（6）检查桥架安装质量，确保符合规范要求。

三、封闭式母线安装注意事项1. 安全第一在安装封闭式母线时，必须确保现场安全，佩戴好个人防护装备，如安全帽、绝缘手套、绝缘鞋等。

同时，要确保施工现场的电源已经切断，防止触电事故的发生。

2. 精细操作在连接母线的过程中，要轻拿轻放，避免对母线造成机械损伤。

对于母线的弯曲部分，应严格按照设计要求进行，避免过度弯曲导致母线损坏。

3. 绝缘处理母线安装完毕后，要检查各连接部位的绝缘性能，确保没有裸露的导体。

对于绝缘受损的部分，要及时进行修复，避免留下安全隐患。

四、桥架安装注意事项1. 考虑电缆敷设在安装桥架时，要充分考虑电缆的敷设需求，预留足够的电缆敷设空间，避免后期电缆敷设时出现拥挤现象。

2. 支撑间距桥架的支撑间距要符合规范要求，避免因支撑间距过大导致桥架变形，影响电缆的正常运行。

封闭式母线安装技术要求规程封闭式母线安装技术要求规程1. 前言本规程是为了保证封闭式母线安装的质量，避免因为安装不规范引起的事故，制定的技术要求规程，适用于各种形式的封闭式母线安装。

2. 安装前准备2.1 断面尺寸的核实在进行封闭式母线安装前，应先核实母线的型号、交流电压、额定电流等参数，确认断面尺寸，然后根据断面尺寸确定使用的施工材料和器材。

2.2 母线的检查在进行封闭式母线安装前，应先对母线进行外观、尺寸的检查，并进行论证确认，包括突出部分、尺寸容差等，确保母线呈现出良好的可靠性和稳定性。

2.3 母线的放置在进行封闭式母线安装前，应先对母线的放置进行规划设计，并按照设计方案进行放置，以提高施工效率和质量。

3. 安装要求3.1 断面尺寸的匹配封闭式母线的断面尺寸必须匹配，以确保电流和电压的传递稳定可靠。

3.2 施工材料的选用在进行封闭式母线安装时，必须使用有国家检验检测合格标记并符合设计规范的施工材料，禁止使用质量不合格或不符合要求的材料。

3.3 铜排加热在封闭式母线施工过程中，必须根据断面尺寸进行铜排预加热处理，以提高母线的变形能力，以便在接头处形成良好的接触。

3.4 处理防腐在封闭式母线安装过程中，应对母线部分进行镀锡、镀锌、喷涂等处理，以延长母线的使用寿命和防腐性能。

3.5 连接点的处理在连接点处必须进行铜排张力的设计和选取，以确保母线连接获得良好的接触，同时，要根据断面尺寸进行电弧推力和电压跑路的考虑。

3.6 安装密封性的保证在进行封闭式母线安装过程中，必须做好防尘、防水、防漏等措施，以确保母线的安装具有良好的密封性和可靠性。

4. 安装质量控制4.1 安装资料备案在封闭式母线安装完毕后，必须填写安装资料并备案，以便日后的参考和查询。

4.2 安装过程的监控在封闭式母线安装过程中，必须进行严格的监控，采取多种检测手段，以确保母线的安全性和可靠性。

4.3 安装质量的检验在封闭式母线安装完毕后，必须进行严格的检验和测试工作，以确保母线安装的质量真正符合要求。

封闭式密集母线安装
1、封闭母线安装前必须检查其外观，必须无损伤、变型，实测绝缘电阻不得低于20MΩ。

2、吊架、支架安装时应符合产品技术文件，拐弯处及母线连接处必须加支架。

支线段支架间距不应大于2m，在封闭插接母线与设备连接处应加装固定支架。

封闭插接母线外壳接地跨接板的连接应牢固防止松动，严禁焊接；封闭插接母线外壳两端应与保护地线连接。

3、封闭母线之间的接头要对接整齐严密，最大误差不得超过5mm；穿紧螺栓时，使用力矩扳手，使用前应确认力矩扳手力矩值是否符合要求，安装后检查各条母线安装是否达到设计和厂家的技术要求。

4、封闭母线安装示意图如下：
5、封闭母线直线段长度每50~60m处设装膨胀节。

铜牌镀锡其纯度为99.99%以上。

6、封闭母线在穿过墙及防火楼板时，在母线周围填充防火堵料。

7、封闭母线安装完毕暂时不能送电运行，则采用塑料薄膜将母线严密包缠以防母线受潮。

8、母线通电前，必须认真再次对母线进行严格的绝缘测试，绝缘电阻不得低于20MΩ，如果低于20MΩ，必须对母线进行干燥处理。

母线送电前必须对低压配电房及受电柜进行电气检查。

封闭式母线安装技术要求规程概述封闭式母线作为一种新型、安全可靠的高压电力输电设备被广泛应用，其具有体积小、重量轻、损耗小、维护简便、安全可靠等特点，适用于送电、配电、变电等领域。

为了确保封闭式母线安装质量及其安全性，制定本规程。

适用范围本规程适用于各类封闭式母线的安装，包括但不限于电压等级在110kV及以上的封闭式母线。

设计要求1. 封闭式母线的安装布局设计时，应考虑到现场施工条件，保证施工、运行、维护等因素的便利性、安全性、经济性和美观性。

封闭式母线安装时，应满足以下几点要求：•布局合理，施工方便，设备运行安全、稳定；•设备与现场其他文件的拓扑关系清晰，便于操作和维护；•电气距离不得小于规定距离，并应满足现行的电气安全标准。

2. 封闭式母线的接地封闭式母线的接地应满足以下要求：•计算接地电阻值，接地电阻应按现行规定不超过指定值；•导体应有良好的接触面，保证接触阻抗小，且松动不应影响接地电阻性能；•应确保接地子系统的连接牢固可靠，不应有接触不良或断开现象。

3. 封闭式母线的安装绝缘为保证安全可靠，封闭式母线的安装应满足绝缘要求，确保工频电压和过电压不破坏绝缘。

•采用绝缘材料应符合现行标准；•绝缘面积和强度应根据设计要求计算，并且应考虑到极端气候造成的绝缘性能损失因素；•绝缘接头应按设计要求施工，接头处理应符合现行标准；•母线切开应正确对接，安装先进的绝缘器件，绝缘子间距、侧距及路距应符合设计要求。

施工要求1. 前期准备施工前，应做好以下几点准备：•牵引车、运输工具应准备好，运输工具应符合运输要求；•封闭式母线件数、型式、数量及相应附件应符合规定，并应进行组装测试；•施工现场应选好地势高而平坦、干净整洁，具备足够的通风、排水、消防等条件，施工人员应按规定佩戴装备；•施工前应组织召开专项技术讨论会。

2. 管理要求施工时，应做好以下管理要求：•安排施工人员进行与工作相适应的职业技能培训，提高专业技术和安全文明施工水平；•严格按照图纸和规格要求进行施工，必须做好防潮、防尘、防腐、防震等措施；•保持施工现场整洁，安装良好的防护措施，以防止关键设备和现场工作环境受到可能的损害；•对施工现场进行定期检查和清扫。

封闭母线安装作业指导书3.5.1 概述电厂二期工程的封闭母线包括主封母、厂用分支封母6KV共箱母线及附属设备的安装。

主封闭母线、共箱母线安装应从一端向另一端安装，应注意与设备连接时不允许受力，并作到连接紧固。

本方案以主封母安装为例。

3.5.2 施工前的准备准备好工器具及消耗性材料。

通知氩弧焊工准备好设备，氩气及冷却水箱，并在焊接现场调试合格。

做好防风、防火措施。

3.5.3 作业程序施工前的准备→核对标高及中心线→剔找预埋件→制做支架→按设计图纸核对到货设备是否相符→封闭母线分段就位→焊接→封闭母线与变压器连接→封闭母线与PT柜连接→清理→淋水试验→安装微正压装置的管路→验收。

3.5.4 施工程序和内容3.5.4.1主封母线到货后，应根据设计院和制造厂提供的图纸资料开箱清点，逐段核对母线尺寸、部件、相序顺序编号是否与图纸相符，备品备件规格数量是否正确，瓷件有无破损。

3.5.4.2在设备清点时要进行外观检查，看母线及外壳有无碰伤，变形，封闭母线螺接面镀银层有无损伤、油漆是否完整、焊缝是否饱满，有无裂纹。

3.5.4.3为了保证安装质量，封闭母线的安装应在主变、厂变就位三个月后进行，确保基础不再有大的沉降，且施工前认真核对标高及尺寸是否与设计相符，如有不同应及时找设计协商。

3.5.4.4严格按图纸进行装配组合，安装时头尾不能颠倒，要按厂家编号逐段进行，当出现误差时，要把误差均匀的分布到各个接口上，不能将所有误差集中到一道口上，施工中严禁撞击和拖拽母线。

具体如下：1）支架安装前要用墨线将封闭母线中心线的走向及支架的中心位置划在安装平台和构件上。

同时检查建筑预埋件位置是否正确，然后根据支架基础划线，将支架安装到预埋件上，焊接工作要由合格的焊工进行。

2）在每一母线单元的外壳上，均有制造厂的母线单元的相序号和顺序号，此编号与制造图纸是对应的，安装时要对号入座，不能颠倒。

发电机出线下面的空间很小，安装时，应先从此处开始找正、定位、焊接，安装中切记要将误差均匀分布、严禁集中。
