压敏胶带测试方法

压敏胶带剥离力测试方法国标压敏胶带是一种广泛应用于工业、家庭和维修行业的胶带，主要用于固定、粘贴和封装等。

为了确保压敏胶带的可靠性和质量，必须对其胶层的剥离力进行测试。

测试压敏胶带剥离力的国家标准是GB/T4851-1998《胶粘带剥离力测定方法》。

该标准规定了用拉力试验机来测试压敏胶带的剥离力的基本原理、实验步骤和计算方法。

一般来说，测试压敏胶带的剥离力需要准备以下仪器和设备：1拉力试验机：用于施加力并测试拉伸荷载的仪器。

2.标准试样：符合测试标准规定的压敏胶带试样。

3.试验环境：应在23±2°C的温度和50土5%的相对湿度下进行测试。

测试方法如下：1.将被测的压敏胶带样品粘贴在测试板上。

2.调整拉力试验机的试验速度和试验参数，将试样固定在试验夹具上并施加拉伸力，直到胶带完全剥离或，达到设定的试验极限荷载值。

3.记录拉伸力和剥离长度的变化，并计算剥离力。

剥离力的计算公式为“剥离力二试验荷载/试样宽度”。

值得注意的是，为了保证测试结果的准确性，测试过程中应注意以下几点：1.在测试过程中，应严格按照标准规定的试样和测试条件进行测试，确保结果可靠。

2.测试结果的误差来源可能包括胶带表面清洁度、厚度、试验速度等，应在测试前认真准备。

3•为了保证测试结果的准确性，在测试前应进行联合校准，保证测试结果的精准度。

4.测试结束后应及时清理试验器材和试样，并保持实验环境的清洁和无杂质。

按照国家标准GB/T4851-1998《胶粘带剥离力测定方法》进行测试，不仅可以帮助企业对压敏胶带的质量进行控制，还可以提高测试的准确度和可靠性，确保产品的质量和性能，为企业创造更大的价值。

压敏胶的初粘力有几种测试方法？压敏胶粘剂，是一类具有对压力有敏感性的胶粘剂，主要用于制备压敏胶带。

一般压敏胶的剥离力有(胶粘带与被粘表面加压粘贴后所表现的剥离力)<胶粘剂的内聚力(压敏胶分子之间的作用力)<胶粘剂的粘基力(胶粘剂与基材之间的附着力)。

这样的压敏胶粘剂在使用过程中才不会有脱胶等现象的发生。

初粘性的定义：压敏胶粘剂在非常轻的压力下粘在物体表面的性质。

初粘性由胶粘剂快速润湿其接触表面的能力确定。

目前，全球常见用来评价压敏胶初粘性的方法有四种，分别是环形初粘力、探针初粘力、滚球初粘性和滚距法（和球号记录不同）。

尽管同一种压敏胶使用这些方法得到的数值并不相同，但还是能够区分不同压敏胶的相对粘接性能，下面就列出了各种试验方法的说明。

全世界初粘性的标准试验方法试验方法说明PSTC GB/T ASTM JIS FINAT环型初粘力PSTC-16 31125-2014 D6195(B）FTM9探针初粘力D2979滚球初粘性GB/T4852（A）0237滚距初粘性PSTC-6 GB/T4852（B）D3121环形初粘力在近年来已成为最可靠的试验方法，因为这种方法可以得到重复和一致的数据。

现在大部分胶带和标签生产商在他们公开的产品资料中只报告环形初粘力的数据。

GB/T31125-2014胶粘带初粘性试验方法环形法方法中提到KJ-6031电脑式环型初粘性试验机是广东科建仪器公司专门研发一款微机全自动试验机。

环形初粘力的试验程序如下：1. 将压敏胶带样品绕成标准环形。

2. 使得到的环形胶带的有胶的一侧向外与标准试验钢板接触，以设定的速度向回拉。

3. 电子测力传感器或测力计测量初粘力，取五次的平均值。

探针初粘力在以前非常常用，因为探针初粘力试验的动作与指触初粘力试验非常相似。

现在，只有很少的生产商和终端用户仍然采用这种试验方法。

这是因为，由于接触面积太小，这种方法得到的试验数据偏差太大。

探针尖端的直径只有5.0mm。

中华人民共和国国家标准GB2792－81压敏胶粘带180°剥离强度测定方法1 适用范围本标准规定了用剥离法测量分开压敏胶粘带与被粘板材所需力的测定方法。

压敏胶粘带与被粘物为片、膜材料时，将采用金属校直板进行测定。

2 原理用180°剥离方法施加应力，使压敏胶粘带对被粘材料粘接处产生特定的破裂速率所需的力。

3 装置3．1 辊压装置(见图1)3．1．1 压辊是用橡胶覆盖的直径为84±1mm，宽度45mm的钢轮子。

3．1．2 橡胶硬度(邵尔A型)为60°±5°，厚度6mm。

3.1．3 压辊质量为2000±50g。

3.2 试验机3．2．1 拉力试验机应符合JB 706-77《机械式拉力试验机技术条件》的关于鉴定试验机的要求。

3．2．2 拉力试验机应附有能自动记录剥离负荷的绘图装置。

4 试样4.l 胶粘带胶粘带宽度为20±1、25±1mm，长度约200mm。

4．2 试验板胶粘带与板材粘合时，试验板表面应平整，试验时不应产生弯曲变形，试验板尺寸如图2所示。

单位：mm。

4．3 校直板胶粘带与片、膜材料粘合时，应使用金属校直板，其尺寸如图3所示。

单位：mm。

4．4 试样制备4．4．1 被粘材料，表面处理方法、试样制备后的停放时间等应按产品工艺规程要求进行。

4．4．2 为了保证在试验时胶粘带与被粘片、膜材料保持180°分离角度，用胶粘带将试片顺长度方向的两侧粘贴在金属校直板上。

5 试验条件5．1 试验室温度为23±2℃；相对湿度为65±5％。

5．2 胶粘带、被粘材料应在5．1条件下放置2h以上。

6 试验步骤6．1 用精度不低于0．05mm的量具测量胶粘带宽度。

6．2 将胶粘带剥开，切去外面的3～5层，均匀撕剥胶粘带(在粘合长度内不能接触手或其它物体)，使胶粘带与被粘材料一端粘接，其夹角大于30°，被粘材料的另一端下面放置一条长约200mm，宽40mm的涤纶膜或其它材料，然后用辊压装置的轮子在自重下约以120mm／s的速度对试样来回滚压三次。

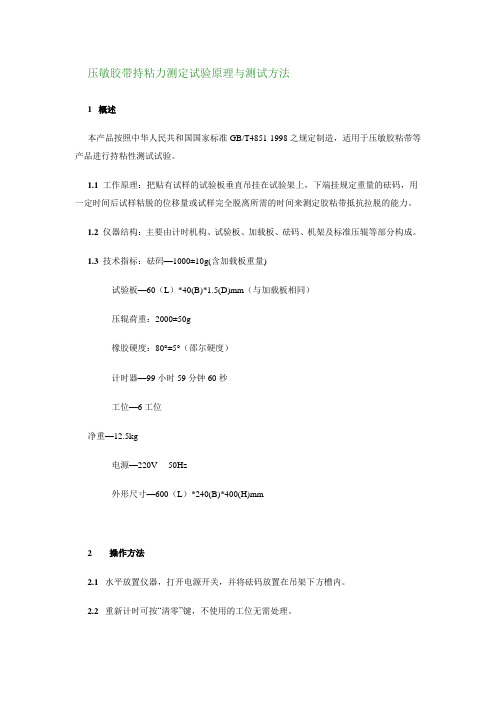

压敏胶带持粘力测定试验原理与测试方法1 概述本产品按照中华人民共和国国家标准GB/T4851-1998之规定制造，适用于压敏胶粘带等产品进行持粘性测试试验。

1.1 工作原理：把贴有试样的试验板垂直吊挂在试验架上，下端挂规定重量的砝码，用一定时间后试样粘脱的位移量或试样完全脱离所需的时间来测定胶粘带抵抗拉脱的能力。

1.2 仪器结构：主要由计时机构、试验板、加载板、砝码、机架及标准压辊等部分构成。

1.3 技术指标：砝码—1000±10g(含加载板重量)试验板—60（L）*40(B)*1.5(D)mm（与加载板相同）压辊荷重：2000±50g橡胶硬度：80°±5°（邵尔硬度）计时器—99小时59分钟60秒工位—6工位净重—12.5kg电源—220V 50Hz外形尺寸—600（L）*240(B)*400(H)mm2 操作方法2.1 水平放置仪器，打开电源开关，并将砝码放置在吊架下方槽内。

2.2 重新计时可按“清零”键，不使用的工位无需处理。

2.3 除去胶粘带试卷最外层的3～5 圈胶粘带后，以约300 mm／min的速率解开试样卷（对片状试样也以同样速率揭去其隔离层），每隔200mm左右，在胶粘带中部裁取宽25 mm，长约100 mm的试样。

除非另有规定，每组试样的数量不少于三个。

2.4 用擦拭材料沾清洗剂擦洗试验板和加载板，然后用干净的纱布将其仔细擦干，如此反复清洗三次。

以上，直至板的工作面经目视检查达到清洁为止。

清洗以后，不得用手或其他物体接触板的工作面。

2.5 在温度23℃±2℃，相对湿度65％±5％的条件下，按图2规定的尺寸，将试样平行于板的纵向粘贴在紧挨着的试验板和加载板的中部。

用压辊以约300 mm/min的速度在试样上滚压。

注意滚压时，只能用产生于压辊质量的力，施加于试样上。

滚压的次数可根据具体产品情况加以规定，如无规定，则往复滚压三次。

压敏胶带测试标准压敏胶带测试标准。

压敏胶带是一种具有黏性的胶带，广泛应用于包装、封闭、固定等领域。

为了确保压敏胶带的质量和性能符合要求，需要进行一系列的测试。

本文将介绍压敏胶带的测试标准，以便相关行业人士了解和参考。

1.外观检验。

外观检验是对压敏胶带外观质量的检测，包括胶带表面的平整度、颜色、透明度、无气泡、无杂质等方面的检查。

外观检验是保证产品外观质量的重要手段，也是用户对产品质量的第一印象。

2.粘着力测试。

粘着力是压敏胶带的重要性能之一，直接影响到其使用效果。

粘着力测试是通过将压敏胶带贴在不同材料表面上，然后用一定的力度和时间进行剥离，来测试胶带的粘着力。

通常采用剥离力测试仪来进行测试，以确保产品符合相关标准要求。

3.拉伸强度测试。

拉伸强度是指压敏胶带在受力作用下的抗拉能力，是衡量产品强度的重要指标。

拉伸强度测试通常采用拉伸试验机进行，通过施加一定的拉力，来测试胶带的拉伸性能，以确保产品的牢固性和可靠性。

4.耐温性能测试。

压敏胶带在使用过程中，可能会受到高温或低温的影响，因此需要进行耐温性能测试。

耐温性能测试通常包括高温老化试验和低温试验，以确保产品在不同温度下仍然具有良好的性能和稳定性。

5.耐候性能测试。

压敏胶带在户外使用时，需要具有良好的耐候性能，能够抵抗紫外线、风吹雨打等自然环境的影响。

因此，耐候性能测试是非常重要的，通常包括紫外老化试验、盐雾试验等，以确保产品在恶劣环境下仍然能够保持良好的性能。

6.粘结强度测试。

粘结强度是指压敏胶带与被粘结物之间的结合力，是衡量产品粘结性能的重要指标。

粘结强度测试通常采用剥离试验机进行，通过施加一定的力度，来测试胶带与被粘结物之间的结合情况，以确保产品具有良好的粘结性能。

通过以上测试标准的严格执行，可以确保压敏胶带的质量和性能符合相关标准要求，从而提高产品的可靠性和稳定性，满足用户的需求。

同时，也可以为压敏胶带的生产和质量控制提供参考和指导，促进行业的健康发展。

压敏胶带剥离力测试方法国标随着现代科技的不断进步，压敏胶带在工业、建筑、交通等各个领域中都得到了广泛的应用。

压敏胶带的剥离力是指在胶带与被贴合物之间的粘结力，在具体使用场合中，胶带的剥离力往往直接影响着产品的性能和质量。

因此，对压敏胶带的剥离力进行测试是非常必要的。

在国际上，ISO标准和ASTM标准已经相当成熟，但是国内缺乏相应的规范，对压敏胶带剥离力测试方法的要求并不明确。

为了更好地贯彻落实压敏胶带质量控制标准，国家质检总局制定了《压敏胶带黏结力测定方法》标准，为各生产企业提供标准化的测试方法。

以下是《压敏胶带黏结力测定方法》标准中的详细操作步骤：1.准备工作a.准备一台万能材料试验机。

b.选取一个正常状态的室温环境，进行实验。

c.样品的准备应该充分考虑产品的生产过程。

d.安装上试验机的夹具，保证夹具能够平均地将样品吸附在实验台之上。

2.实验操作a.根据所搭建的试验机，调整钢板的压力大小。

b.然后将准备好的样品，用手法热压缩至正常的状态。

c.将样品放入夹具中并压紧。

d.将试验机的速度调为5mm/min，然后开启机器，开始伸长样品。

e.当样品表面发生撕裂现象时，立即停止试验机的伸长操作。

f.记录下剥离力的数值。

3.结束工作a.拆卸夹具，对样品的撕裂情况进行观察。

b.手动对剥离力数值进行核实。

c.进行样品贴合模拟实验。

如果后续的实验中发现样品的黏性很强，说明这次剥离实验取得的数值能够代表样品的真实情况。

以上就是《压敏胶带黏结力测定方法》标准中所详细规定的操作步骤。

需要注意的是，实验操作过程中应该严格按照标准规定的步骤进行，并且在实验前完成实验前的准备工作，确保实验结果的准确性。

同时，如果实验过程中出现问题，应该及时进行调整和处理，以确保实验的顺利进行。

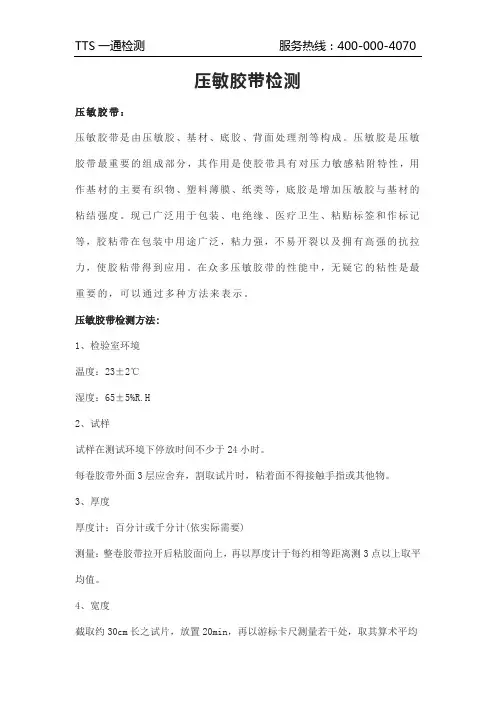

压敏胶带检测压敏胶带：压敏胶带是由压敏胶、基材、底胶、背面处理剂等构成。

压敏胶是压敏胶带最重要的组成部分，其作用是使胶带具有对压力敏感粘附特性，用作基材的主要有织物、塑料薄膜、纸类等，底胶是增加压敏胶与基材的粘结强度。

现已广泛用于包装、电绝缘、医疗卫生、粘贴标签和作标记等，胶粘带在包装中用途广泛，粘力强，不易开裂以及拥有高强的抗拉力，使胶粘带得到应用。

在众多压敏胶带的性能中，无疑它的粘性是最重要的，可以通过多种方法来表示。

压敏胶带检测方法:1、检验室环境温度：23±2℃湿度：65±5%R.H2、试样试样在测试环境下停放时间不少于24小时。

每卷胶带外面3层应舍弃，割取试片时，粘着面不得接触手指或其他物。

3、厚度厚度计：百分计或千分计(依实际需要)测量：整卷胶带拉开后粘胶面向上，再以厚度计于每约相等距离测3点以上取平均值。

4、宽度截取约30cm长之试片，放置20min，再以游标卡尺测量若干处，取其算术平均值。

5、长度整卷剥离，胶面向上，放置1H后，卷尺量之即可，并检查接头个数。

6、脱胶整卷脱胶，从缘头以每米3-5秒速度拉开，查看是否有粘胶残留背面。

7、初粘力滚球：直径1/32-1英寸之不锈钢球.试片：50mm*300mm步骤：滚球台置于平面玻璃板上，调整滚球台斜面30度角，以脱脂棉浸挥发性溶剂（醋酸乙酯）拭过滚球台之表面及滚球，此时须维持试片平整，然后将拭过之滚球以镊子夹放在滚球台上端之放球器内，再轻轻地按下放球器阀，滚球立即沿着斜台面下滑到试片上，选择滚球大小，并调整滚球下滑之不同轨迹，记录粘住最大球号。

8、180℃剥离强度设备：拉力机定速每分钟300mm钢片：304或302不锈钢尺寸：120mm*400mm*2.35mm压着滚轮：滚轮宽45mm,直径83mm,重2000±50g之金属转轮外被有6mm厚之加硫橡胶，硬度为80±5步骤：实验钢片表面先以脱脂棉浸挥发溶剂（醋酸乙酯）拭净，放置5min，使其表面完全干燥，然后拉开胶截取试片（宽25mm，长约250mm）3片，各轻轻贴合于钢片中央处，再以2000g之压着滚轮于钢片上对准试片来回压一次，速度为300mm/min，（不得产生气泡）碾压后凸出钢板试片以引牵膜或反折叠以180度向背拉夹住于另一夹头，当拉力机启动时记录（上15%与下85%以外略去不计），取记忆上之中值试片三片求算术平均值。

压敏胶带粘力测试标准压敏胶带是一种广泛应用于包装、封箱、固定等领域的粘合材料，其粘力的稳定性和可靠性对产品的使用效果和安全性至关重要。

因此，对压敏胶带的粘力进行测试并制定相应的标准是非常必要的。

一、测试方法。

1. 环境条件，在温度为23±2℃，相对湿度为50±5%的环境条件下进行测试。

2. 样品准备，选取符合要求的压敏胶带样品，保证样品的表面没有污渍和杂质。

3. 测试设备，使用专业的粘力测试仪进行测试，确保测试结果的准确性和可靠性。

4. 测试步骤，将压敏胶带样品粘贴在标准板上，然后使用粘力测试仪进行拉力测试，记录下拉力值。

二、测试标准。

1. 粘力等级，根据测试结果，将压敏胶带的粘力分为不同等级，如低粘、中粘、高粘等，以便用户根据实际需求选择合适的产品。

2. 粘力稳定性，测试结果应包括压敏胶带在不同时间段内的粘力变化情况，以评估其在长期使用过程中的稳定性。

3. 粘力标准值，制定符合国家标准的压敏胶带粘力标准值，以保证产品的质量和安全性。

三、测试结果分析。

1. 根据测试结果，可以对不同压敏胶带产品的粘力进行比较分析，找出优劣势，为用户选择合适的产品提供参考依据。

2. 通过对不同环境条件下的测试，可以评估压敏胶带在不同环境条件下的粘力表现，为产品的使用提供更加全面的参考。

3. 测试结果还可以为压敏胶带生产企业提供改进产品质量、研发新产品的依据，提高产品的竞争力和市场占有率。

四、测试标准的意义。

1. 制定压敏胶带粘力测试标准，有利于规范产品质量，保障用户的使用体验和产品安全。

2. 根据测试标准进行产品质量监控，可以及时发现产品质量问题，减少不合格产品流入市场的可能性。

3. 有了统一的测试标准，可以促进行业内良好竞争，提高整个行业的产品质量水平。

五、结论。

通过对压敏胶带粘力的测试标准的制定和实施，可以有效提高产品质量，保障用户的使用体验和产品的安全性。

同时，也有利于企业提高产品的竞争力，促进行业的健康发展。

压敏胶检验标准一、外观检验1.观察压敏胶的外观，应呈现出均匀、细腻、无杂质的状态。

2.观察压敏胶的颜色，应符合产品要求的颜色或透明度。

3.检查压敏胶的表面是否光滑，无气泡、裂纹等缺陷。

二、厚度检验1.采用千分尺等测量工具，对压敏胶的厚度进行测量。

2.按照产品标准要求，检查压敏胶的厚度是否符合要求。

3.检查压敏胶的厚度是否均匀一致，避免出现厚度不均的现象。

三、粘度检验1.采用粘度计等测量工具，对压敏胶的粘度进行测量。

2.按照产品标准要求，检查压敏胶的粘度是否符合要求。

3.检查压敏胶的粘度是否稳定，避免出现粘度波动过大的现象。

四、固化时间检验1.采用时间记录仪等测量工具，对压敏胶的固化时间进行测量。

2.按照产品标准要求，检查压敏胶的固化时间是否符合要求。

3.检查压敏胶的固化时间是否稳定，避免出现固化时间波动过大的现象。

五、耐温性检验1.将压敏胶置于高温和低温环境下，观察其变化情况。

2.在高温和低温条件下测试压敏胶的性能指标，如粘度、固化时间等。

3.检查压敏胶在高温和低温环境下的颜色变化、变形等情况。

六、耐候性检验1.将压敏胶暴露在自然环境下，观察其变化情况。

2.测试压敏胶在不同气候条件下的性能指标，如粘度、固化时间等。

3.检查压敏胶在自然环境下的颜色变化、老化等情况。

七、力学性能检验1.采用拉伸试验机等测量工具，对压敏胶的力学性能进行测量。

2.按照产品标准要求，检查压敏胶的力学性能是否符合要求。

3.检查压敏胶的力学性能是否稳定，避免出现力学性能波动过大的现象。

八、残留物检验1.采用溶剂将压敏胶清洗干净后，观察残留物的颜色和形态。

2.采用化学分析等方法，测试残留物的成分和含量。

ASTM 命名：D3652/D3652M-01（重新被审核2006）压敏胶带厚度的标准测试方法这个标准是以固定的名称D3652/D3652M来发布的；紧跟其后的数值是最初采纳的年份或者有修改情况的话，最后一次修改的年份。

圆括弧内的数字是重新审核的年份。

小的上标（ε）意味着自最后一次修订或审核后的一次版本修改。

1、范围1.1这个测试方法涵盖了在标准条件下测量压敏胶带厚度的方法。

1.2这个测试方法可用来取代AFERA40062和PSTC332。

1.3所陈述的值要么以SI为单位要么以英寸-磅为单位，这被认为是遵循标准的。

在每一个系统中所陈述的值不可能是准确的相当；因此，每个系统相对于其他系统来讲是独立的。

结合两个系统之间的值可能会导致不符合标准。

1.4这个标准的目的并不是解决所有的安全问题。

如果有的话，请参考它的使用。

这是标准使用者的职责：建立正确的安全和健康操作，在使用之前指定相应的规章制度限制。

2、参考文献2.1 ASTM 标准3：D 996 Terminology of Packaging and Distribution EnvironmentsD 2904 Practice for Interlaboratory Testing of a Texile Test Method that Produces NormallyDistributed Data.D 3715/D 3715MPractice for Quality Assurance of Pressure-Sensitive TapesD 4332 Practice for Conditioning Coutainers,Packages,or Packaging Components for Testing.E 122 Practice for Calculating Sample Size to Estimate,With a Specified Tolerable Error,theAverage for a Characteristic of a Lot or Process.3、术语3.1定义——在D996中的条款将应用；3.2针对这个标准的条款定义；3.3厚度（卡尺、标准尺）——胶带两个面之间的垂直距离表示为米，通常是使用一个特殊的标准尺轻压下进行测量。

ASTM D3611压敏胶带加速老化测试方法标准(Reapproved2019)本标准以固定代号D3611发行。

代号后面的数字代表首次发行的年份，或者在有修订的情况下最近一次修订的年份。

括号里面的数字代表上一次重新批准的年份。

上标（ϵ）代表在上一次修订或者批准的时候有编辑上的修改。

本标准被批准用于国防部机构。

1范围1.1本规范提供了一种环境，暴露成品压敏感带材料，以加速其老化。

当用户遵守程序中详细说明的注意事项时，本规范适用于卷筒形式的胶带。

本规范本身不明确结论，而是用于加速老化暴露后的外观或者物理性能测试。

虽然本规范是为包装胶带开发的，但是也鼓励用于相似结构的其他胶带。

本规范不适用于电气级胶带（见D1000测试方法）1.2本标准并没有完全列举所有的安全声明，如果有必要，根据实际使用情况进行斟酌。

使用本规范前，使用者有责任制定符合安全和健康要求的条例和规范，并明确该规范的使用范围。

1.3该国际标准是根据世界贸易组织贸易技术壁垒(TBT)委员会发布的《关于制定国际标准、指南和建议的原则的决定》中确立的国际公认的标准化原则制定的。

2参考文件2.1ASTM标准：D1000电气和电子应用用压敏粘胶带的试验方法D996包装及分布环境的标准术语D3330压敏胶带剥离强度的试验方法D4332试验用容器、包装件或包装元件调节规程D3715压敏胶带的质量保证的实施规程3术语3.1定义：术语标准D996中的术语应适用于本标准。

4测试方法概述4.1压敏胶带暴露在150°F(66°C)下相对湿度为80%的气氛中，持续96小时。

在返回标准大气一段时间后，胶带准备使用测试方法D3330/D3330M等方法进行规定的检查。

5意义和用途5.1本规范加速压敏胶带的自然老化，表现出来的常规物理性能测试的改变程度，与暴露在自然老化条件下大约两年时间的情况相同。

5.2本规定中的自然老化是指在美国温暖潮湿的南部、西南温暖干燥或中等中大陆的可变气候下，在封闭的纤维板容器中（黑暗中）胶带持续老化。

压敏胶持粘力的测试方法嘿，咱今儿就来讲讲压敏胶持粘力的测试方法。

你可别小瞧这持粘力，它就像是压敏胶的一项超能力呢！要测试压敏胶的持粘力，咱得先准备好一些家伙什儿。

就好像战士上战场得有称手的兵器一样，咱得有合适的测试仪器呀。

想象一下，要是没有这些，那可咋整？一般来说，会用到那种专门的持粘力测试机。

这玩意儿就像是个严格的裁判，能准确地给出结果。

把涂有压敏胶的试件贴在规定的试验板上，然后让它在一定的条件下待着，看看它能坚持多久不掉落。

接下来，就是等待啦。

这等待的过程就像是一场耐力赛，看压敏胶能不能坚持到最后。

时间一分一秒地过去，你心里是不是也会有点小紧张呢？它会不会突然就掉下来了呀？如果压敏胶表现出色，一直牢牢地粘着，那可太棒啦！这说明它的持粘力相当厉害呢。

但要是没坚持多久就掉了，那咱就得好好想想问题出在哪儿啦，是胶本身不行呢，还是测试条件有问题呢？还有啊，测试环境也很重要呢！温度呀、湿度呀，这些都能影响到压敏胶的表现。

就好像人在不同的环境下状态也不一样，压敏胶也会受这些因素影响呢。

温度太高或太低，湿度太大或太小，都可能让它的持粘力发生变化。

在测试的时候，咱可得仔细观察，不能有一点马虎。

这可不是闹着玩的，一个小细节没注意到，可能结果就不准确啦。

这就好比是走钢丝，得小心翼翼的，不然一不留神就掉下去咯。

而且，不同类型的压敏胶可能需要不同的测试方法呢。

这就跟每个人都有自己的特点一样，不能一概而论呀。

咱得根据具体情况来选择合适的方法，这样才能得到最准确的结果。

你说，这压敏胶持粘力的测试是不是挺有意思的？它能让我们更了解压敏胶的性能，也能帮助我们在使用的时候更加得心应手。

咱可不能小瞧了这些测试，它们可是很重要的呢！总之呢，压敏胶持粘力的测试方法虽然不复杂，但也需要我们认真对待。

只有这样，我们才能真正掌握压敏胶的持粘力，让它更好地为我们服务呀！。

pi胶带测试方法
pi胶带是一种压敏胶粘带，其测试方法可以参考相关的国家标准。

具体步骤如下：
1. 适用范围：规定了用剥离法测量分开压敏胶粘带与被粘板材所需力的测定方法。

2. 原理：用180°剥离方法施加应力，使压敏胶粘带对被粘材料粘接处产生特定的破裂速率所需的力。

3. 装置：
- 辊压装置：压辊是用橡胶覆盖的直径为84±1mm、宽度45mm的钢轮子，橡胶硬度（邵尔a型）为60°±5°、厚度6mm，压辊质量为2000±50g。

- 试验机：拉力试验机应符合JB 706—77 《电脑式拉力试验机技术条件》的关于鉴定试验机的要求，且应附有能自动记录剥离负荷的绘图装置。

4. 试样：胶粘带宽度为20±1、25±1mm，长度约200mm。

通过上述测试方法，可以评估pi胶带的粘结性能，并确定其是否符合使用要求。

在测试过程中，需要严格遵守相关的测试标准和操作规程，以确保测试结果的准确性和可靠性。

中国国家标准GB4852—84关于压敏胶带初黏性能的具体测试方法①原理将一钢球滚过平放在倾斜板上的粘性面。

根据规定长度的粘性面能够粘住的最大钢球尺寸，评价其初粘性大小。

②测试设备本装置主要有倾斜板、放球器、支架底座及接球盒等部分组成。

倾斜板：以厚度为2mm的玻璃板覆在厚度约7mm的钢球上组成倾斜板，两板间可衬入毫米坐标纸，作为安放试样，调节钢球起始位置的标记。

放球器：放球器应能调节倾斜板上的钢球起始位置，释放钢球时，对球应无任何附加力。

支架：支架用于支持倾斜，并可在0~6℃范围内调节板的倾角。

底座：底座应能调节并保持装置的水平状态。

接球盒：接球盒用于承接板上滚落的钢球，其内壁衬有软质材料。

③钢球以GGr15轴承钢制造、精度不低于GB308——77《钢球》规定的0~1 in）的33中钢球，可作为测试用钢球。

级、直径为0.039~25.4mm (132钢球按其英制直径的32倍值编排求号。

测试时应使用球号连续的一组钢球。

钢球应放在防锈油中。

有锈迹、伤痕的球须及时更换。

④聚酯薄膜采用符合JB1256——77《6020聚酯薄膜》规定的厚度为0.025mm的薄膜。

其长度约为110mm，宽度比试样约宽20mm。

⑤测试条件试验室温度（23±2）℃，相对湿度（65±5）%。

制备试样前，胶粘带应除去包装材料，互不重叠地在规定的条件下放置2h 以上。

⑥试样试样宽度为10~80mm，长度约250 mm，除去最外层3~5圈胶粘带后，以约300 mm/min的速度解开卷状胶粘带（对片状制品同样速率揭去其隔膜离层），每隔200 mm左右裁取一个试样，取4个以上。

试样拉伸变形较大时，允许有不大于3min的停放时间，使其复原。

取样时不允许手或其他物体接触试样测试段。

⑦测试步骤a.准备工作将蘸有清洗剂的脱脂纱布，擦洗剥离表面和聚酯3薄膜的两面，再用纱布擦干净。

将擦去防锈油的钢球，放入盛有清洗剂的容器内浸泡数分钟，取出后，用清洁的清洗剂和纱布反复清洗擦拭，然后再用干净纱布擦拭干净，清洗后的钢球，应用干净的竹（木、骨）制镊子等工具夹取。
