齿轮的齿廓曲线

简述渐开线齿廓的啮合特点渐开线齿廓是一种常见的齿轮啮合方式，其特点是具有曲率变化的齿廓。

在渐开线齿轮啮合中，两个齿轮的齿廓曲线是相互匹配的，使得齿轮之间可以顺畅地啮合，并传递动力。

渐开线齿廓的啮合特点可以从以下几个方面来描述：1. 齿廓曲线的特殊性：渐开线齿廓是一种特殊的曲线，具有曲率变化的特点。

与其他齿轮啮合方式相比，渐开线齿廓的曲率变化更加平滑，使得齿轮在啮合过程中的运动更加稳定。

这种平滑的曲线使得渐开线齿廓具有较高的传动效率和较低的噪声。

2. 齿廓的中心扩展：渐开线齿廓的中心扩展是指齿廓曲线中心的轨迹不是一个点，而是一个曲线。

这种中心扩展使得齿轮在啮合过程中可以实现相对滑动，减小了啮合时的摩擦和磨损，提高了齿轮的寿命和可靠性。

同时，中心扩展还可以使得渐开线齿轮在高速运动时具有更好的动平衡性能。

3. 齿廓的变位特性：渐开线齿轮的齿廓变位是指齿廓曲线在垂直于齿轮轴线方向上的变化。

齿廓变位可以使得齿轮在啮合过程中实现平稳的传动，减小冲击和振动。

同时，齿廓变位还可以改变齿轮的传动特性，如变速、变转矩等，提高了齿轮传动的灵活性和适应性。

4. 齿廓的接触特性：渐开线齿轮的齿廓接触是指齿轮齿廓之间的接触区域。

由于渐开线齿廓的特殊曲线形状，齿轮在啮合过程中的接触区域相对较大，使得齿轮传递的载荷分布更加均匀，减小了齿轮的磨损和损伤。

同时，齿廓接触还可以改善齿轮的传动效率和承载能力，提高齿轮传动的可靠性。

总的来说，渐开线齿廓具有曲率变化、中心扩展、变位特性和接触特性等特点，在齿轮传动中具有重要的应用价值。

通过合理设计和制造渐开线齿轮，可以实现高效稳定的传动，提高齿轮传动的可靠性和使用寿命。

斜齿圆柱齿轮齿廓曲面的形成
斜齿圆柱齿轮齿廓曲面的形成是通过两个齿轮之间的啮合过程。

其中一个齿轮被称为驱动齿轮，另一个齿轮被称为从动齿轮。

首先，确定齿轮的基本参数，包括齿数、模数、压力角等。

然后，根据这些参数计算出齿轮的尺寸和齿廓曲线的形状。

齿廓曲线的形状是通过齿轮的插齿切削来制造的。

插齿切削是一种将切削刀具沿着齿轮齿廓的方向进行切削的方法。

切削刀具的形状和尺寸与所需的齿廓曲线形状相对应。

插齿切削的过程中，切削刀具的齿形会逐渐将齿轮齿廓形成，而切削刀具和齿轮之间的相对运动会导致材料的去除。

最终，通过连续的切削动作，将齿轮的齿廓逐渐形成。

需要注意的是，斜齿圆柱齿轮的齿廓曲面是斜的，而不是垂直于齿轮轴线的。

这是为了使齿轮的啮合更加平稳。

总的来说，斜齿圆柱齿轮齿廓曲面的形成是通过插齿切削将切削刀具沿着齿轮齿廓的方向进行切削，使齿轮的齿廓逐渐形成。

7.2 齿廓啮合基本定律与齿轮的齿廓曲线7.2.1 平均传动比和瞬时传动比的概念一对齿轮的啮合传动是通过主动齿轮1的齿面依次推动从动齿轮2的齿面而实现的，在一段时间内两轮转过的周数1n 、2n 之比称为平均传动比，用i 或12i 表示，若两轮的齿数分别为1z 、2z ，则121221n z i n z == (7-1) 由此可见，两齿轮的平均传动比与其齿数成反比，当一对齿轮的齿数确定后，其平均传动比是一个常数。

但这并不能保证在一对齿廓的啮合过程中，其任一瞬时的传动比（即瞬时传动比）也是常数，因为，这取决于齿面的齿廓形状。

7.2.2 齿廓啮合基本定律如图7-2所示，设主动轮1和从动轮2分别绕O 1、O 2轴转动，角速度分别为ω1、ω2，方向相反，两齿廓在K点接触。

为保证二齿廓既不分离又不相互嵌入地连续转动，要求沿齿廓接触点K 的公法线n -n 方向上，齿廓间不能有相对运动，即二齿廓接触点公法线方向上的分速度要相等，12n n n v v v ==显然，在切线方向上二齿廓接触点的速度不相等，即齿廓沿切线方向存在相对滑动。

根据三心定理，两齿轮的相对速度瞬心在过接触点的公法线n -n 与连心线O 1O 2的交点C 上，其速度为：1122c v OC O C ωω== 由此可得齿轮机构的瞬时传动比：1221O C i O Cωω== (7-2) 从上面的分析可看出，相互啮合传动的一对齿轮，在任一位置时的传动比都与其连心线被齿廓接触点处公法线所分隔的两线段长度成反比。

这一规律称为齿廓啮合基本定律。

该定律表明齿轮的瞬时传动比与齿廓曲线之间的关系。

齿廓啮合基本定律既适用于定传动比齿轮机构，也适用于变传动比齿轮机构。

对于定传动比机构，齿廓啮合基本定律可表达为：两齿廓在任一位置啮合时，过啮合点所作两齿廓的公法线与两轮的连心线相交于一定点。

图7-2 齿廓啮合过程齿廓啮合基本定律表明：1、不同的齿廓曲线，其啮合接触点的公法线与连心线的交点不同，因此其瞬时传动比也就不同。

圆盘1上的已知曲线C1就会走出一 1 C 系列的轨迹，作这些轨迹的包络 线，则得到所求的齿廓曲线C2。
三、齿廓曲线的选择 理论上，只要给出一齿廓C1 ，就可以求出另一条满足 定传动比的共轭齿廓C2。但生产实际上，选择齿廓曲线时， 不仅要满足传动比要求，还必须从设计、制造、安装和使 用等方面予以考虑。 目前对定传动比传动的齿轮来说，最常用的齿廓是渐 开线(Involute) ，其次是摆线(Cycloid) 和变态摆线，近年 来出现了圆弧(Arc) 、抛物线(Parabola) 等。 由于渐开线齿廓具有良好的传动性能，便于制造、安 装、测量和互换性好等优点，所有目前绝大部分齿轮都采 用渐开线齿廓。 本章只讨论渐开线齿轮。
一、齿廓啮合的基本定律
(Basic Law of Tooth Profile Meshing)
齿轮传动是靠主动齿轮的齿廓依次推动从动齿轮的齿 廓来实现，且要保证定传动比（i12=ω1/ω2 ）传动，而传动 比i12却与齿廓的形状有关。 1、齿廓啮合的基本要求 、 如图10-4所示为一对相互啮合的齿 轮，主动齿轮1以ω1顺时针转动，齿廓C1 推动齿轮2的齿廓C2以ω2逆时针方向转动。 设两轮在任一点K接触，则两轮在K点处 的线速度分别为VK1、VK2。
目前对定传动比传动的齿轮来说最常用的齿廓是渐开线involute其次是摆线cycloid和变态摆线近年来出现了圆弧arc抛物线parabola由于渐开线齿廓具有良好的传动性能便于制造安装测量和互换性好等优点所有目前绝大部分齿轮都采用渐开线齿廓
齿轮的齿廓曲线(Tooth Profile ) §10—2 齿轮的齿廓曲线
4、节点(pitch point) 和节圆(pitch circle) 、 1）节点 节点P——过齿廓啮合点的公法线与连心线的交点。 节点 2）节圆 节圆 如要求定比传动即i12=C，则应 使O2P/ O1P= C。由于O1、O2为定点， 所以欲使 O2P/ O1P= C，则节点P在 O1O2上必须是定点。 ∴ 定比传动齿轮的齿廓啮合基本定律 可以表述为：要使两齿轮作定传动 比传动，则不论两齿廓在何处接触， 过接触点所作的公法线必须与连心 线交于一定点。

开线的展角θK。由于KN=AN，由图8-5得
K AON K
KN K tan K K ON
可见，渐开线上任一点的展角θK是压力角αK的函数，称为 渐开线函数，用invαK来表示，即
K invK tanK K
式中：θK和αK的单位为弧度。
这些齿轮齿廓曲线类型中，目前最常用的是渐开线齿轮。 为什么我们喜欢选用渐开线齿轮呢？
渐开线齿廓及其啮合特点
1. 渐开线的形成
如图所示，设半径为rb的圆上 有一直线L与其相切，当直线L沿 圆周作纯滚动时，直线上任一点 K的轨迹称为该圆的渐开线。 该圆称为基圆，rb称为基圆半径， 直线L称为发生线。齿轮的齿廓 就是由两段对称渐开线组成的。 a
渐开线在基圆上的起始点 A处的曲率半径为零。
渐开线齿廓及其啮合特点
4、渐开线的形状取决于基圆的大小。即同一基圆展开的 渐开线的形状完全相同。 在相同展角处： （如图10-7） rb↓→渐开线越弯曲，曲率半径↓； rb↑→渐开线越平直，曲率半径↑； rb→∞，则渐开线成为直线，齿条 的齿廓是直线的渐开线。 5、基圆内无渐开线。 ∵ 渐开线是从基圆开始向外展开的。
渐开线齿廓及其啮合特点
2. 渐开线的特性
(1) 发生线上沿基圆滚过的 长度等于基圆上被滚过的弧长， 即KN=AN。 (2) 发生线NK是即为渐开线 在K 点的法线，又因发生线恒切 于基圆故知渐开线上任意点的法 线恒切于基圆。 (3) 切点N是渐开线上K点的 曲率中心，线段 NK 是渐开线在 K点的曲率半径。渐开线 越接近 基圆的部分曲率半径越小，渐开 线越弯曲，在基圆上曲率半径为 零。
θK叫做渐开线AK段的展角。
图ቤተ መጻሕፍቲ ባይዱ0-6

双圆弧正弦曲线齿轮双圆弧正弦曲线齿轮是一种新型的齿轮设计，它在工业领域中具有广泛的应用。

双圆弧正弦曲线齿轮的主要特点是齿面光滑，齿轮传动噪音低，承载能力强。

1.双圆弧正弦曲线齿轮简介双圆弧正弦曲线齿轮是一种新型的齿轮设计，它的齿面呈双圆弧形状，齿廓线为正弦曲线。

与传统的齿轮相比，双圆弧正弦曲线齿轮具有更优越的性能。

2.双圆弧正弦曲线齿轮的特点双圆弧正弦曲线齿轮的主要特点有以下几点：（1）齿面光滑：双圆弧齿形降低了齿面上的应力集中，使得齿面更加光滑，减少了齿轮传动过程中的噪音。

（2）承载能力强：双圆弧正弦曲线齿轮的齿形设计使得齿轮的承载能力得到提高，适用于重载工况。

（3）传动精度高：双圆弧正弦曲线齿轮的齿形精度高，使得传动精度也得到提高。

3.双圆弧正弦曲线齿轮的应用领域双圆弧正弦曲线齿轮在工业领域中具有广泛的应用，如汽车、航空航天、风力发电等领域。

4.双圆弧正弦曲线齿轮的制造工艺双圆弧正弦曲线齿轮的制造工艺较为复杂，主要包括铸造、锻造、焊接等。

由于齿形的特殊性，制造过程中需要采用先进的数控加工设备和高精度测量仪器。

5.双圆弧正弦曲线齿轮的优缺点优点：（1）齿面光滑，传动噪音低；（2）承载能力强，适用于重载工况；（3）传动精度高，性能稳定；缺点：（1）制造工艺复杂，成本较高；（2）对齿轮材料要求较高，限制了应用范围。

6.双圆弧正弦曲线齿轮的发展趋势随着科技的发展，双圆弧正弦曲线齿轮将会有以下发展趋势：（1）制造工艺的不断优化，降低成本；（2）新材料的应用，拓宽应用领域；（3）智能化、自动化技术的融入，提高齿轮传动系统的性能。

总之，双圆弧正弦曲线齿轮是一种具有优越性能的新型齿轮设计。

在工业领域中，它具有广泛的应用前景。

节线为椭圆的非圆齿轮机构图
§6-2 齿轮的齿廓曲线
2. 齿廓曲线的选择
共轭：按一定的规律相配的一对。
共轭齿廓：能按预
轭
定传动比规律相互啮
合传动的一对齿廓。
给定预定的传动比和 一条齿廓曲线，可根据 齿廓啮合基本定律求得 另一条齿廓曲线。
§6-2 齿轮的齿廓曲线
能满足一定传动比规律的共轭齿廓曲线有很多。
➢ 瞬时传动比为多少？
2
O2
根据速度瞬心可知，瞬时传动比：
i12 1 / 2 O2P / O1P
§6-2 齿轮的齿廓曲线
O1
1
n K
n
P C2 C1
此式表明：相互啮合传动的一对 齿轮，在任意位置时的传动比，都 与其连心线O1O2被其啮合齿廓在接 触点处的公法线所分成的两线段长 成反比。
这个规律称为齿廓啮合基本定律。
第6章 齿轮机构
§6-2 齿轮的齿廓曲线
主要内容： ➢ 齿廓啮合基本定律 ➢ 齿廓曲线的选择
平均传动比：
i12 n1 / n2 z2 / z1
§6-2 齿轮的齿廓曲线
O1
1. 齿廓啮合基本定律
1
➢ 怎样才能使一对齿廓连续接触而传
n 动？
vc1 vc2
K
n
P C2 C1
两齿廓沿接触点的公法线方向的 速度应相等；相对速度只能沿接触 点处的公切线方向。
比传动。
r2 P 点在轮1或2的运动平面上的轨迹为
一个圆，称为节圆（pitch circle）。
2
O2
传动过程中，两齿轮的节圆作纯滚 动。
§6-2 齿轮的齿廓曲线
变传动比传动：两齿廓的节点P 按其传动比
的变化规律在其连心线上移动。

iso齿轮术语
ISO（国际标准化组织）针对齿轮领域制定了一系列的标准术语，以下列举一些常用的ISO齿轮术语：
1.模数（Module，M）：模数是表示齿轮尺寸的参数，它是齿轮分度圆直径与齿数的比值。

2.齿数（Number of Teeth，Z）：齿数是齿轮上齿的数量，也是齿轮的一个重要参数。

3.齿宽（Width of Face，b）：齿宽是齿轮齿顶与齿谷之间的距离。

4.齿顶高（Height of Tooth，ha）：齿顶高是齿轮齿顶到基圆半径的距离。

5.齿根高（Depth of Tooth，hd）：齿根高是齿轮齿谷到基圆半径的距离。

6.齿顶圆直径（Outside Diameter at Tooth Top，d）：齿顶圆直径是齿轮齿顶圆的直径。

7.齿根圆直径（Outside Diameter at Tooth Bottom，d1）：齿根圆直径是齿轮齿谷圆的直径。

8.基圆直径（Base Circle Diameter，d2）：基圆直径是齿轮齿顶圆和齿谷圆的平均直径。

9.压力角（Pressure Angle，α）：压力角是齿轮齿面上的切向力和法向力之间的夹角。

10.齿廓曲线（Tooth Profile Curve）：齿廓曲线是描述齿轮齿形的曲线。

11.螺旋角（Helix Angle，β）：螺旋角是齿轮齿面的螺旋线与齿轮轴线所夹的角度。

12.轴距（Axial Distance，d）：轴距是两个相邻齿轮的中心距离。

以上是一些常见的ISO齿轮术语，这些术语可以帮助人们更准确地理解和描述齿轮的各种参数和特性。

齿轮的齿廓压力角计算公式齿轮是一种常见的机械传动装置，它通过齿轮的啮合来传递动力和运动。

齿轮的设计和制造需要考虑许多因素，其中之一就是齿廓的压力角。

齿廓的压力角是指齿轮齿面上的压力方向与法线之间的夹角，它对齿轮的传动性能和寿命有着重要的影响。

在齿轮设计和制造过程中，准确计算齿廓的压力角是非常重要的，下面我们将介绍齿轮的齿廓压力角计算公式及其应用。

齿轮的齿廓压力角计算公式可以通过几何关系和三角函数来推导得出。

在齿轮设计中，一般会采用标准的压力角数值，如20°、25°等。

但在特殊情况下，需要根据具体的传动要求和工作条件来计算齿轮的齿廓压力角。

下面我们将介绍两种常见的齿轮齿廓压力角计算公式。

第一种计算公式是基于齿轮的模数、齿数和齿轮齿面厚度来计算齿廓的压力角。

该公式如下：α = arctan（（mcosβ）/（z+2））。

其中，α表示齿轮的齿廓压力角，m表示齿轮的模数，β表示齿轮的压力角，z表示齿轮的齿数。

通过该公式可以根据齿轮的基本参数来计算齿廓的压力角，从而确定齿轮的啮合性能。

第二种计算公式是基于齿轮的齿廓曲线和齿形参数来计算齿廓的压力角。

在实际的齿轮设计中，齿轮的齿廓曲线和齿形参数是非常重要的设计参数，它们直接影响着齿轮的传动效率和噪音水平。

根据齿轮的齿廓曲线和齿形参数，可以通过下面的公式来计算齿廓的压力角：α = arctan（tanβcosψ）。

其中，α表示齿轮的齿廓压力角，β表示齿轮的压力角，ψ表示齿轮的齿廓曲线参数。

通过该公式可以根据齿轮的齿形参数来计算齿廓的压力角，从而确定齿轮的传动性能。

齿轮的齿廓压力角计算公式在齿轮设计和制造中具有重要的应用价值。

通过准确计算齿轮的齿廓压力角，可以确定齿轮的啮合性能和传动效率，从而保证齿轮的正常运转和长期使用。

同时，在齿轮的制造过程中，齿廓的压力角也是影响齿轮加工精度和表面质量的重要因素。

因此，合理选择和计算齿轮的齿廓压力角对于齿轮的设计和制造具有重要的意义。

o1
t
ω1
n k P
vk2 vk1
n
齿廓啮合基本定律: 齿廓啮合基本定律: 互相啮合的一对齿轮在任一位置啮合时的传动比， 互相啮合的一对齿轮在任一位置啮合时的传动比， 都 与连心线O 与连心线O1O2 被其啮合齿廓在接触点的公法线所分成的两 线段成反比。 线段成反比。
ω2
o2
t
Hale Waihona Puke 分点P称为节点 分点P称为节点。P点分别在与两齿轮固定的平面内的轨迹称为节线。 显 节点。 点分别在与两齿轮固定的平面内的轨迹称为节线。 然一对齿轮的啮合相当于两齿轮的节线在作纯滚动 节线在作纯滚动。 然一对齿轮的啮合相当于两齿轮的节线在作纯滚动。 如果要求传动比为常数， 如果要求传动比为常数，则O2 P /O1P为常数，P必为一个定点。两节线为 为常数， 必为一个定点。 节圆，相切于P 两节圆作纯滚动。 节圆，相切于P点，两节圆作纯滚动。 如果传动比不恒定， 如果传动比不恒定，则O2 P /O1P为不是常数，节线为非圆曲线。 为不是常数，节线为非圆曲线。

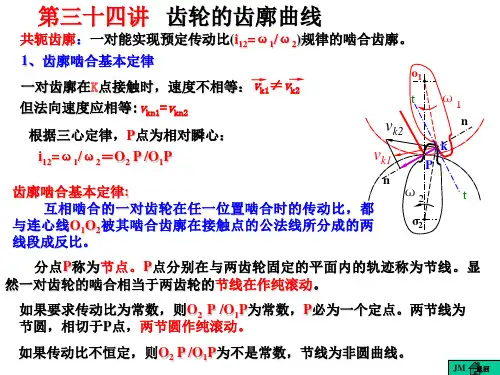

第三十四讲 齿轮的齿廓曲线
共轭齿廓：一对能实现预定传动比( 共轭齿廓：一对能实现预定传动比(i12=ω1/ω2)规律的啮合齿廓。 规律的啮合齿廓。 1、齿廓啮合基本定律 一对齿廓在K点接触时，速度不相等： 一对齿廓在K点接触时，速度不相等： vk1≠vk2 但法向速度应相等: kn1 kn2 但法向速度应相等:vkn1=vkn2 根据三心定律， 点为相对瞬心： 根据三心定律，P点为相对瞬心： i12=ω1/ω2＝O2 P /O1P
JM
返回
2、齿廓曲线的选择 渐开线 摆线 变态摆线 圆弧 抛物线 渐开线具有很好的传动性能 而且便于制造 安装、测量和互换使用 渐开线具有很好的传动性能，而且便于制造、安装、测量和互换使用 具有很好的传动性能， 制造、 等优点。 等优点。 ——应用最广 ——应用最广

k K
Fn rk
NB rb k k KA0
力方向与速度方向所夹锐角
O
为渐开线上该点之压力角
αk(pressure angle)。
基圆
rb＝rk cosαk
离中心越远，渐开线上的压力角
越大。基圆上的压力角为0。
(4)渐开线形状取决于基圆 基圆越大，渐开线越平直，
当rb→∞，变成直线。
Σ3 Σ1
Σ2
互相啮合的一对齿轮在任一位置时的传动比，
都与连心线O1O2被其啮合齿廓的在接触处的公法线 所分成的两段成反比。
如果要求传动比为常数，则应使O2P/O1P为常数。
由于O2 、O1为定点，故P必为一个定点，称为节点
(the pitch point) 。
o1
节圆(the pitch circle)：
r’1
发生线
K
当直线沿一圆周作相切纯滚 动时，直线上任一点的轨迹 AK，称为该圆的渐开线。
B
rb
定直线
基圆
A
k
O
二、渐开线的性质
发生线
(1)BK = A B
(2) BK为渐开线在K点的法 线，又因发生线恒切于基 圆，故知渐开线上任意点 的法线切于基圆。
(3)渐开线上点Ｋ的压力角 定义：啮合时K点正压
Vk
(5)基圆内无渐开线。
B2
B1
rb1
思考：10-20
K
KO2
o2 KO1 o1
三、渐开线方程式及渐开线函数
αk
k
rk是渐开线在任意点K的向径。当渐开线与 vk
r r cos 其共轭齿廓在K点啮合时，在三角形BOK
中
A
θk
b
K

渐开线齿轮的完整齿廓曲线方程及精确建模一、引言在机械设计领域中，渐开线齿轮被广泛应用于传动装置中。

它具有传动平稳、传动比准确、噪音小等优点，因此备受青睐。

为了更深入地了解渐开线齿轮，我们需要探索其完整齿廓曲线方程及精确建模。

二、了解渐开线齿轮1.渐开线齿轮的概念渐开线齿轮是一种特殊的齿轮，其齿廓曲线定义为齿廓曲线上任意一点到齿轮轴线的距离，均等于该点切线方向与齿轮轴线之间的夹角的正切值乘以该点到轴线的距离。

这种设计使得渐开线齿轮在传动过程中具有更加稳定的性能。

2.渐开线齿轮的应用渐开线齿轮被广泛应用于各种机械传动装置中，如汽车变速箱、工业机械设备等。

其传动平稳、传动比准确的特点，使其在高速、大扭矩传动系统中具有重要的地位。

对其完整齿廓曲线方程及精确建模的研究具有重要意义。

三、渐开线齿轮的完整齿廓曲线方程1.齿廓曲线方程的推导渐开线齿轮的完整齿廓曲线是由渐开线和圆弧段组成的，因此其完整齿廓曲线方程可以分段推导。

在渐开线段上，齿廓曲线可以表示为直线段，而在圆弧段上，齿廓曲线可以表示为圆弧段。

将两者组合起来，即可得到渐开线齿轮的完整齿廓曲线方程。

2.完整齿廓曲线方程的数学表达根据上述推导过程，我们可以得到渐开线齿轮的完整齿廓曲线方程，该方程包含了渐开线段和圆弧段的数学表达式。

这个方程的推导过程相对复杂，但是对于深入理解渐开线齿轮的齿廓曲线具有重要意义。

四、渐开线齿轮的精确建模1.建立渐开线齿轮的三维模型在实际应用中，我们需要对渐开线齿轮进行精确建模。

建立渐开线齿轮的三维模型是一个复杂而重要的工作，需要结合完整齿廓曲线方程，使用CAD软件进行精确建模。

2.精确建模的意义精确建模能够帮助工程师更全面、准确地了解渐开线齿轮的结构和性能特点，有助于优化设计，提高传动效率和可靠性。

五、个人观点和理解对于渐开线齿轮的研究，我深刻地认识到它在机械设计中的重要性。

作为传动装置的核心部件，渐开线齿轮的完整齿廓曲线方程及精确建模对于提高机械传动系统的性能至关重要。

VP
P
i = w1/ w2= O2P / O1P 由齿廓啮合基本定律可知,实现定 由齿廓啮合基本定律可知,实现定 i 的共轭齿廓应 满足的几何条件: 满足的几何条件: 不论两齿廓在何位置接触, 不论两齿廓在何位置接触,过其接触点所作两齿廓 的公法线, 的公法线,都必须通过固定的节点 P. . 又知一条齿廓曲线, 若已知 i → 已知 P ,又知一条齿廓曲线,则可根据此条 件求出与之共轭的另一条齿廓曲线, 五版) 件求出与之共轭的另一条齿廓曲线,见P252(五版) 五版 目前,采用少数几种曲线作齿廓曲线:渐开线,摆线, 目前,采用少数几种曲线作齿廓曲线:渐开线,摆线, 圆弧, 圆弧,抛物线等
�
不论两齿廓在何位置接触过其接触点所作两齿廓的公法线都必须通过固定的节点又知一条齿廓曲线则可根据此条件求出与之共轭的另一条齿廓曲线见p252五版目前采用少数几种曲线作齿廓曲线
§10 -2 齿轮的齿廓曲线
概念: 概念: 啮合:为实现传动,两条齿廓 啮合:为实现传动, 啮合. 曲线的相互接触称为 啮合. 共轭齿廓:两齿轮相互啮合的一 共轭齿廓:两齿轮相互啮合的一 相互啮合 对能实现预 定传动比 i 的齿 称为共轭齿廓. 廓 称为共轭齿廓.
一,齿廓啮合基本定律
3
已知:主动轮速 已知:主动轮速w1 ,从动轮速 w2 . P:速度瞬心 : 有:VP1 = VP2 = VP ∴ O1P w1 = O2P w2 i = w1/ w2= O2P / O1P 称为两齿廓的啮合节点, 点 P-----称为两齿廓的啮合节点, 称为两齿廓的啮合节点 简称节点 简称节点 啮合基本定律: 啮合基本定律: 两齿轮的传动比(速比) 两齿轮的传动比(速比)i 等于两轮连 所分的两线段之反比. 心线上被节点 P 所分的两线段之反比.

b1
o1 r
n N1N2—啮合点的轨迹线
∴传力方向不变。 传力方向不变。
3、渐开线齿廓传动具有中心距可分性 ω1 n Q O N P ~ O N P ∵
or 1
b1
1
n
N2
rb 2
P
o2
N1
∴ i12
ω1 O2P = = ω2 O1P
1
2
2
ω2
O2N 2 rb 2 = = rb 1 O1N 1
可分性： 传动比虽然不变，啮合 可分性：当实际中心距与设计中心距 注： 传动比虽然不变， 略有变化， 略有变化，也不会影响两轮的传动比 参数将发生变化。 参数将发生变化。 这一特性称为渐开线齿轮的可分性. ,1
N1 kP k o2
n
ω2
1.两齿廓在K K 1.两齿廓在K点 点 为定点。 则当两齿廓在 P为定点。 2.当两齿廓在 当两齿廓在K 2.两齿廓在 啮合时, 啮合时 b1 啮合时, , r 啮合时, rP，b2不变 ω O 常数） ∴i = = = C(常数） 常数 N1ω 2—两齿廓的 N —仍为两齿 两齿廓的 仍为两齿 OP 结论： 共法线 结论：廓的共法线 渐开线齿廓能满 NNNN与OOOO的交点 1 1 2 2与 1 1 2 2的交 足定传动比传动。 足定传动比传动。 点为P. 点为 仍为P. 仍为P.P.
o1
n
K(K1,K2 )
ω1 O2 P i12 = = ω2 OP 1
P— 称为啮合节点， 称为啮合节点， 简称节点。 简称节点。 1.若 为定点， 1.若P为定点，i12=C 点的轨迹称为节圆。 P点的轨迹称为节圆。
VP
P n o2
ω2
2.若 为动点， =C， 2.若P为动点，i12=C，P点的轨迹称为 节线。 节线。

齿轮齿廓中最常用的曲线形式齿轮是机械传动中常用的零件之一，广泛应用于各种机械设备中。

齿轮的齿廓形状对于传动效果和工作性能有着至关重要的影响。

在齿轮制造中，最常用的曲线形式是圆弧形和渐开线形。

圆弧形齿廓是最早应用于齿轮设计中的曲线形式。

它的特点是曲线简单、容易加工，但是在高速传动中会产生较大的动载荷和噪声。

由于不适合用于高速齿轮传动，因此在现代机械设计中用得相对较少。

与圆弧形齿廓相比，渐开线形齿廓更加常见也更加重要。

渐开线是一条特殊的曲线，它既要满足齿轮的传动功能，又要尽量减小传动中的冲突和噪声。

与其他曲线相比，渐开线形齿廓的独特之处在于，在齿轮接触和分离时会产生渐变的速度和压力分布，从而减小了传动中的冲突。

渐开线形齿廓的优点不仅仅体现在传动效果上，还有助于提高齿轮的使用寿命和传动效率。

首先，渐开线形齿廓减小了齿轮在接触过程中的压力和应力集中，避免了齿轮齿面的过早磨损和断裂。

其次，渐开线形齿廓减小了齿面接触的冲击和滑动，减少了能量损失，提高了传动效率。

为了生成渐开线形齿廓，需要选择适当的齿廓参数，如渐开线系数和压力角。

渐开线系数是描述渐开线形状的重要参数，它决定了渐开线齿廓的弧度变化率。

渐开线系数越大，齿轮的齿廓形状越渐进，接触过程中的冲击和噪声越小。

压力角是描述齿轮传动时齿面受力的角度，它对齿轮的强度和传动效果有着重要影响。

常用的压力角有20度和14.5度两种，其中20度压力角的齿轮传动更常见。

在实际齿轮制造中，为了保证齿轮的精度和稳定性，通常采用渐开线形齿轮副。

这种齿轮副不仅能够实现稳定的传动效果，还能够减小齿轮的噪声和振动。

与此同时，渐开线形齿廓也可以通过工艺优化和制造精度的提高来进一步改善齿轮的传动性能。

综上所述，齿轮齿廓中最常用的曲线形式是渐开线形和圆弧形。

其中，渐开线形对于齿轮传动的效果和性能有着重要影响，能够减小冲突和噪声，提高使用寿命和传动效率。

在齿轮制造中，选择适当的齿廓参数和制造工艺，可以进一步优化渐开线形齿轮副的传动性能。
