80C51 单片机外部中断初始化的步骤如下：
1. 设置中断优先级：通过设置特殊功能寄存器IP 来确定中断的优先级。
可以设置不同的优先级以确定中断的响应顺序。
2. 允许中断：通过设置特殊功能寄存器IE 来允许相应的中断源。
将对应中断源的使能位设置为1。
3. 设置触发方式：通过设置特殊功能寄存器TCON 来选择外部中断的触发方式。
可以选择低电平触发、下降沿触发或上升沿触发。
4. 配置中断向量：中断向量是指中断服务程序的入口地址。
可以通过设置特殊功能寄存器Interrupt Vector Table（中断向量表）来指定中断服务程序的入口地址。
这些步骤是80C51 单片机外部中断初始化的一般流程。
具体的实现方式可能会因不同的单片机型号和编译器而有所差异。
在实际编程中，还需要根据具体的需求和硬件连接来进行相应的配置。
51单片机中断号若51单片机使用C语言编程，51单片机中断号的排列顺序是按中断向量地址由低到高来排列中断号，不是按中断查询的优先级或者中断服务顺序的优先级来排列中断号的。
本内容简单介绍了C51单片机的中断号以及中断向量，方便大家了解和学习关键词：中断向量C51单片机一、中断号二、interrupt 和 using 在C51中断中的使用8051 系列 MCU 的基本结构包括：32 个 I/O 口(4 组8 bit 端口);两个16 位定时计数器;全双工串行通信;6 个中断源(2 个外部中断、2 个定时/计数器中断、1 个串口输入/输出中断)，两级中断优先级;128 字节内置RAM;独立的 64K 字节可寻址数据和代码区。
中断发生后，MCU 转到 5 个中断入口处之一，然后执行相应的中断服务处理程序。
中断程序的入口地址被编译器放在中断向量中，中断向量位于程序代码段的最低地址处，注意这里的串口输入/输出中断共用一个中断向量。
8051的中断向量表如下：C51单片机的中断号以及中断向量C51单片机的中断号以及中断向量一、中断号外部中断0 0定时器T0 1外部中断1 2定时器T1 3串口中断 4二、interrupt 和 using 在C51中断中的使用8051 系列 MCU 的基本结构包括：32 个 I/O 口（4 组8 bit 端口）；两个16 位定时计数器；全双工串行通信；6 个中断源（2 个外部中断、2 个定时/计数器中断、1 个串口输入/输出中断），两级中断优先级；128 字节内置RAM ；独立的 64K 字节可寻址数据和代码区。
中断发生后，MCU 转到 5 个中断入口处之一，然后执行相应的中断服务处理程序。
中断程序的入口地址被编译器放在中断向量中，中断向量位于程序代码段的最低地址处，注意这里的串口输入/输出中断共用一个中断向量。
8051的中断向量表如下：中断源 中断向量 上电复位 0000H 外部中断0 0003H 定时器0 溢出 000BH 外部中断1 0013H 定时器1 溢出 001BH 串行口中断 0023H 定时器2 溢出 002BH51单片机定时器中断号 [复制链接]admin849 主题 987 帖子 3106 积分 管理员 积分 3106 • 发消息 电梯直达楼主发表于 2013-11-10 23:37:34 | 只看该作者| | 有用的中断号知识void 表示函数类型interrupt 0 ←这里的0表示中断源编号using 1 ←这里的1表示选用的寄存器组别在MCS-51单片机中,单片机类型不同,中断源个数也有差别.例如8051有5个中断源,8052有6个中断源.现以8051为例中断源 中断服务入口地址 中断标志外部中断INT0 0003H IE0定时器T0 000BH TF0外部中断INT1 0013H IE1串行口TI/RI 00023H TI/RI中断优先级别从上到下依次降低interrupt 表示中断优先级，using表示所用工作寄存器组。
单片机定时器中断原理和C语言代码详解我之前都是用ARM7，单片机基本不会。
但一个项目要用到51，所以克了一下51还是有点模糊，今天调了这个代码之后，对51定时器中断有些心得，拿来和大家共享。
废话不说了，上代码。
#define _1231_C_#include "reg51.h"#include "1231.h"//sbit OE=P2^3;unsigned int SystemTime;void timer0(void) interrupt 1 using 3 //中断部分代码，见下文的释疑{TH0 = 0xdb;TL0 = 0xff;// TF0 = 0;SystemTime++;}void main(){TMOD &= 0xF0;TMOD |= 0x01; //TMOD的值表示定时器工作方式选择TH0 = 0xdb; //写入初始值,初始值可以决定定时多久TL0 = 0xff;//根据下文的木桶比喻的话，如果TH0 = 0x00;TL0 = 0x00；则表示从桶底开始装水。
//TH0 = 0xdb;TL0 = 0xff;可以这样子理解相当于木桶里已经有部分液铅在里面，//TH0和TL0这个两个值表示木桶里液铅的高度，即此时桶里只能从液铅的高度以上开始装水，//TH0 = 0xff;TL0 = 0xff；即表示桶的最高位置.TF0 = 0; //计数到时TF0为1,即当TH0 = 0xff;TL0 = 0xff；再运行一步TF0 = 1;TR0 = 1; //开始计数,从这时起，每运行一步TH0和TL0都会增加，直到TH0 = 0xff;TL0 = 0xff；//相当于开水龙头，如TR0=0则TH0和TL0不变ET0 = 1; //允许定时器0中断EA=1; //开总中断//下面是个死循环，程序里每运行一步TH0和TL0都会增加，当增加到TH0 = 0xff;TL0 = 0xff；//单片机会从死循环里退出，去执行中断部分的代码，即开始运行void timer0(void) interrupt 1 using 3{}//运行完中断部分的代码后，接着继续执行死循环里的代码。
#include<reg52.h>#define uint unsigned int#define uchar unsigned charvoid delay(uint a);bit c,b;//==主程序区============================================= ======================================================void main(){EA=1;//打开总中断EX0=1;//打开外部中断0IT0=0;//将中断0设置为电平触发IT1=0;//将中断0设置为电平触发EX1=1;//打开外部中断1while(1){P1=0xfe;//关掉INT0里面的LEDP0=0xff;//关掉INT1里面的数码管P0=0x00;P2=0xf8;P1=0xfe;while(1);}}//=子程序区============================================== ====================================================== =void delay(uint a){uint b,c;for(b=a;b>0;b--)for(c=110;c>0;c--);}void Int0() interrupt 0//外部中断0的服务子程序不用在声明区声明的{uint a;a=10;while(a--)//这里不能用while（1）如果不是的话当外部中断已经成了高电平，但无法跳出中断服务子程序{P0=0x00;P2=0xf8;P1=0xff;delay(1000);P1=0x00;delay(1000);}}void Int1() interrupt 2//外部中断1 的服务子程序也是不用在声明区声明的。
{delay(1);c=P3^3;if(c==0){delay(1);if(c==0){uint a;a=10;while((a--))//这里不能用while（1）如果不是的话当外部中断已经成了高电平，但无法跳出中断服务子程序{P1=0xff;P2=0xf8;P0=0x3f;delay(1000);P2=0xf9;P0=0x00;delay(1000);P2=0xf8;P0=0x06;delay(1000);P2=0xf8;P0=0x5b;delay(1000);P2=0xf8;P0=0x4f;delay(1000);P2=0xf8;P0=0x66;delay(1000);P2=0xf8;P0=0x6d;delay(1000);}}}}/*程序功能是第一个LED亮的，P3^2口是低电平是进入中断程序，中断实现功能是八个L ED一起闪烁。
单片机_C语言函数_中断函数（中断服务程序）在开始写中断函数之前，我们来一起回顾一下，单片机的中断系统。
中断的意思（学习过微机原理与接口技术的同学，没学过单片机，也应该知道），我们在这里就不讲了，首先来回忆下中断系统涉及到哪些问题。
（1）中断源：中断请求信号的来源。
（8051有3个内部中断源T0，T1，串行口，2个外部中断源INT0，INT1（这两个低电平有效，上面的那个横杠不知道怎么加上去））（2）中断响应与返回：CPU采集到中断请求信号，怎样转向特定的中断服务子程序，并在执行完之后返回被中断程序继续执行。
期间涉及到C PU响应中断的条件，现场保护，现场恢复。
（3）优先级控制：中断优先级的控制就形成了中断嵌套（8051允许有两级的中断嵌套，优先权顺序为INT0，T0，INT1，T1，串行口），同一个优先级的中断，还存在优先权的高低。
优先级是可以编程的，而优先权是固定的。
80C51的原则是①同优先级，先响应高优先权②低优先级能被高优先级中断③正在进行的中断不能被同一级的中断请求或低优先级的中断请求中断。
80C51的中断系统涉及到的中断控制有中断请求，中断允许，中断优先级控制（1）3个内部中断源T0，T1，串行口，2个外部中断源INT0，INT1（2）中断控制寄存器：定时和外中断控制寄存器TCON（包括T0、T1，INT0、INT1），串行控制寄存器SCON，中断允许寄存器IE，中断优先级寄存器IP具体的是什么，包括哪些标志位，在这里不讲了，所有书上面都会讲。
在这里我们讲下注意的事项（1）CPU响应中断后，TF0（T0中断标志位）和TF1由硬件自动清0。
（2）CPU响应中断后，在边沿触发方式下，IE0（外部中断IN T0请求标志位）和IE1由硬件自动清零；在电平触发方式下，不能自动清楚IE0和I E1。

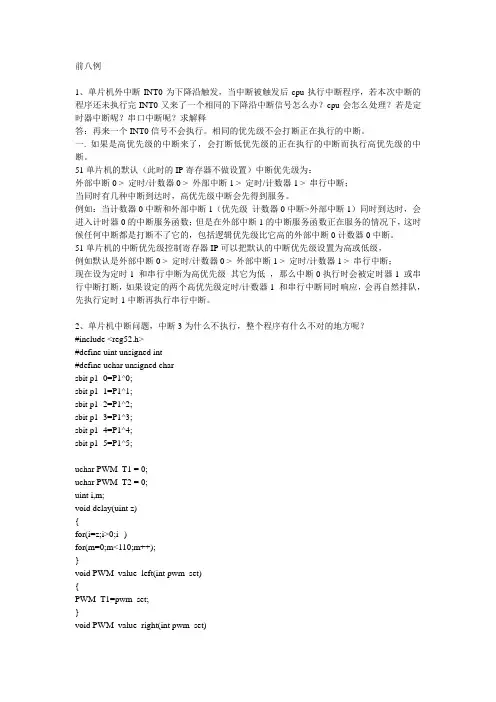

前八例1、单片机外中断INT0为下降沿触发，当中断被触发后cpu执行中断程序，若本次中断的程序还未执行完INT0又来了一个相同的下降沿中断信号怎么办？cpu会怎么处理？若是定时器中断呢？串口中断呢？求解释答：再来一个INT0信号不会执行。
相同的优先级不会打断正在执行的中断。
一. 如果是高优先级的中断来了，会打断低优先级的正在执行的中断而执行高优先级的中断。

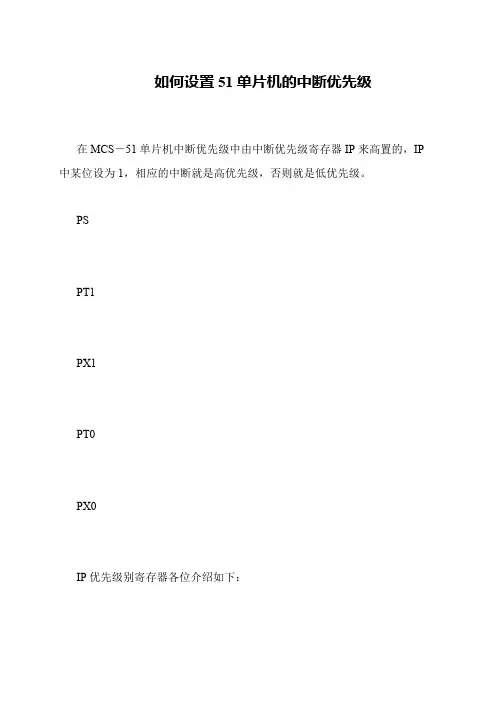

51单片机的默认（此时的IP寄存器不做设置）中断优先级为：外部中断0 > 定时/计数器0 > 外部中断1 > 定时/计数器1 > 串行中断；当同时有几种中断到达时，高优先级中断会先得到服务。
例如：当计数器0中断和外部中断1（优先级计数器0中断>外部中断1）同时到达时，会进入计时器0的中断服务函数；但是在外部中断1的中断服务函数正在服务的情况下，这时候任何中断都是打断不了它的，包括逻辑优先级比它高的外部中断0计数器0中断。
51单片机的中断优先级控制寄存器IP可以把默认的中断优先级设置为高或低级，例如默认是外部中断0 > 定时/计数器0 > 外部中断1 > 定时/计数器1 > 串行中断；现在设为定时1 和串行中断为高优先级其它为低，那么中断0执行时会被定时器1 或串行中断打断，如果设定的两个高优先级定时/计数器1 和串行中断同时响应，会再自然排队，先执行定时1中断再执行串行中断。
2、单片机中断问题，中断3为什么不执行，整个程序有什么不对的地方呢？#include <reg52.h>#define uint unsigned int#define uchar unsigned charsbit p1_0=P1^0;sbit p1_1=P1^1;sbit p1_2=P1^2;sbit p1_3=P1^3;sbit p1_4=P1^4;sbit p1_5=P1^5;uchar PWM_T1 = 0;uchar PWM_T2 = 0;uint i,m;void delay(uint z){for(i=z;i>0;i--)for(m=0;m<110;m++);}void PWM_value_left(int pwm_set){PWM_T1=pwm_set;}void PWM_value_right(int pwm_set){PWM_T2=pwm_set;}void main(void){bit flag = 1;uint n;TMOD=0x22;TH0=241;TH1=241;TL0=241;TL1=241;TR0=1;TR1=1;ET0=1;ET1=1;EA=1;P1=0xf0;delay(20);PWM_value_left(7); PWM_value_right(10); delay(100);PWM_value_left(8); PWM_value_right(9); delay(100);PWM_value_left(9); PWM_value_right(8); delay(100);PWM_value_left(10); PWM_value_right(7);}timer0() interrupt 1 using 2 {static uint t ;t++;if(t==10){t=0;p1_0=1;p1_1=0;}if(PWM_T1==t)P1=P1&0xfc;}timer1() interrupt 3{static uint t1 ;t1++;if(t1==10){t1=0;p1_2=1;p1_3=0;}if(PWM_T2==t1)P1=P1&0xf3;}答：没有主循环，没有等到中断3程序运行一次就跑飞了！！！在void main(void){//...你的程序//在这里加死循环，等待中断while(1){;}}而且，中断响应函数里必须要清中断标志位（你的没有）！3、各位大侠帮我看一下我写的51单片机C程序中断有没有问题，执行中断后不能继续执行主程序，注：P3.2口一直接注：P3.2口一直接地，程序如下：#include <reg52.h>sbit dula=P2^6;sbit wela=P2^7;sbit d0=P1^0;sbit d1=P1^1;sbit d2=P1^2;sbit d3=P1^3;sbit d4=P1^4;sbit d5=P1^5;sbit d6=P1^6;sbit d7=P1^7;#define uchar unsigned char#define uint unsigned int uchar num;uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71}; void delay(uint z);void main(){EA=1;EX0=1;IT0=0;wela=1;P0=0xc0;wela=0;while(1){for(num=0;num<16;num++) {dula=1;P0=table[num];dula=0;delay(1000);}}}void delay(uint z){uint a,b;for(a=z;a>0;a--)for(b=110;b>0;b--);}void exter0() interrupt 0 {uint c;for(c=0;c<25000;c++);d0=0;for(c=0;c<25000;c++);d0=1;for(c=0;c<25000;c++);d1=0;for(c=0;c<25000;c++);d1=1;for(c=0;c<25000;c++);d2=0;for(c=0;c<25000;c++);d2=1;for(c=0;c<25000;c++);d3=0;for(c=0;c<25000;c++);d3=1;for(c=0;c<25000;c++);d4=0;for(c=0;c<25000;c++);d4=1;for(c=0;c<25000;c++);d5=0;for(c=0;c<25000;c++);d5=1;for(c=0;c<25000;c++);d6=0;for(c=0;c<25000;c++);d6=1;for(c=0;c<25000;c++);d7=0;for(c=0;c<25000;c++);d7=1;}答：IT0=0;//低电平触发，只要单片机监测到是低电平，就触发中断你P3.2一直接地，一直是低电平，那中断就不断的执行，当然回不到主程序中了。
51单片机中的中断优先级总结这段时间编写51的控制板程序，两个大牛技术指导对51中断嵌套问题的看法不一样，后来亲自验证了一下，得到了一下的一些结论，发上来大家参考，表达不清的地方还望理解，呵呵。
51单片机的中断可嵌套，但至多支持二级嵌套。
51单片机的默认（此时的IP寄存器不做设置）中断优先级为：外部中断0 > 定时/计数器0 > 外部中断1 > 定时/计数器1 > 串行中断；但这种优先级只是逻辑上的优先级，当同时有几种中断到达时，高优先级中断会先得到服务。
这种优先级实际上是中断同时到达的情况下，谁先得到服务的优先级，而不是可提供中断嵌套能力的优先级。
这种优先级被称为逻辑优先级。
例如：当计数器0中断和外部中断1（优先级计数器0中断>外部中断1）同时到达时，会进入计时器0的中断服务函数；但是在外部中断1的中断服务函数正在服务的情况下，这时候任何中断都是打断不了它的，包括逻辑优先级比它高的外部中断0计数器0中断。
要实现真正的嵌套形式的优先级，也即高优先级中断服务可以打断低优先级中断服务的情况，必须通过设置中断优先级寄存器IP来实现；这种优先级被称为物理优先级。
例如：设置IP = 0x10，即设置串口中断为最高优先级，则串口中断可以打断任何其他的中断服务函数实现嵌套，且只有串口中断能打断其他中断的服务函数。
若串口中断没有触发，则其他几个中断之间还是保持逻辑优先级，相互之间无法嵌套。
回复于：2009-10-26 16:09:35只要硬件堆栈足够.嵌套没有级数限制。
#4楼得分：0回复于：2009-10-28 10:57:5851只有两个优先级所以只能有两级嵌套！SEI是AVR单片机的，他没有分优先级，所以支持这种嵌套！C51中interrupt和using的用法void INT0（）interrupt 0 using 1{.........}interrupt 0 指明是外部中断0；interrupt 1 指明是定时器中断0；interrupt 2 指明是外部中断1；interrupt 3 指明是定时器中断1；interrupt 4 指明是串行口中断；using 0 是第0组寄存器；using 1 是第1组寄存器；using 2 是第2组寄存器；using 3 是第3组寄存器；51单片机内的寄存器是R0--R7（不是R0-R3）R0-R7在数据存储器里的实际地址是由特殊功能寄存器PSW里的RS1、RS0位决定的。
51单片机c语言中断程序51单片机是一种常用的微控制器，广泛应用于各个领域，包括电子产品、工业控制以及通信等。
其中，中断程序是51单片机中一项关键的功能，它具有重要的指导意义。
中断是指在程序运行过程中，根据外部事件的发生而导致程序的跳转执行其他的代码段。
相比于常规的程序执行方式，中断程序能够实现即时响应、提高程序的实时性以及降低功耗，因此非常有用。
在C语言中，我们可以通过编写中断服务函数来实现对中断事件的处理。
中断服务函数是由编程人员提前定义好的一段代码，在中断事件触发时自动执行。
它可以读取中断源的状态、清除中断标志、保存关键数据等操作，然后采取相应的措施。
为了编写一个生动的中断程序，我们需要明确中断的触发条件以及需要完成的任务。
以一个简单的例子来说明，假设我们需要设计一个温度监测系统，当温度超过设定的阈值时，系统会触发中断程序，通过LED灯进行报警。
首先，我们需要初始化相关的硬件，包括ADC模块用于温度的模拟量转数字量转换，以及LED灯的GPIO口配置等。
然后，我们需要编写一个中断服务函数，命名为“TemperatureAlarm”，用于处理温度超过阈值的情况。
在“TemperatureAlarm”中，我们可以使用ADC模块读取当前的温度数值，并进行判断是否超过阈值。
如果超过阈值，则点亮LED灯，表示报警状态。
同时，我们还可以通过串口打印相关信息，以便后续的调试和记录。
当中断触发后，中断服务函数会自动执行，然后返回到原来的程序执行点继续运行。
在设计中断程序时，我们需要注意以下几个方面：首先，要保证中断服务函数的执行时间尽量短，避免影响正常的程序运行。
这是因为在中断执行期间，其他中断可能会被屏蔽，导致系统的响应速度降低。
其次，要合理选择中断优先级，以确保紧急性较高的中断能够得到及时处理。
对于多个中断源同时触发的情况，我们可以通过设置优先级进行区分。
最后，要注意中断服务函数的执行次数，避免重复执行同一段代码，提高代码的效率。
单片机串口通信在嵌入式系统中具有非常重要的作用，而其中串口中断的编写方式更是至关重要。
今天我们来讨论一下51单片机串口中断的两种写法。
1. 外部中断写法在51单片机中，串口通信一般使用串口中断来实现。
外部中断写法是一种常见的串口中断编写方式。
其具体步骤如下：1)需要设置串口工作参数，包括波特率、数据位、停止位和校验位等。
2)在主程序中使能串口中断，并设置中断优先级。
3)在中断服务函数中进行接收数据的处理，可以通过接收缓冲区、中断标志位等来判断接收数据的情况，并进行相应的处理。
2. 定时器中断写法除了外部中断写法，定时器中断也是一种常见的串口中断编写方式。
其具体步骤如下：1)同样需要设置串口工作参数，包括波特率、数据位、停止位和校验位等。
2)在主程序中初始化定时器，并使能定时器中断。
3)在定时器中断服务函数中进行接收数据的处理，同样可以通过接收缓冲区、中断标志位等来判断接收数据的情况，并进行相应的处理。
总结无论是外部中断写法还是定时器中断写法，都是实现51单片机串口通信的常见方式。
在选择具体的编写方式时，需要根据具体的应用场景和需求来进行选择。
在实际应用中，可以根据具体情况来灵活选择合适的串口中断编写方式，以便更好地满足系统的需求。
在实际编写中断服务函数时，需要注意以下几点：1)处理数据时需要考虑数据的完整性和准确性，可以通过校验位等手段来验证数据的正确性。
2)在中断服务函数中应尽量减少对全局变量的访问，以避免出现数据冲突和竞争的情况。
3)合理设置中断优先级，避免产生中断嵌套和冲突。
通过合理的中断编写方式和注意事项，可以更好地实现串口通信功能，提高系统的稳定性和可靠性，为嵌入式系统的应用提供良好的技术支持。
对于外部中断写法和定时器中断写法，两者各有优缺点。
外部中断写法在串口数据到达时能够即刻响应中断、处理数据。
但是，如果数据传输速率较快或需要高精度的数据处理，外部中断写法可能无法满足要求。
在这种情况下，定时器中断写法显得更加合适。
51单⽚机定时器、串⼝、中断⽂章⽬录MCS-51功能单元⼀、定时器&计数器1. 数量：两个可编程的16位的定时器/计数器T0和T1；都是16位加法计数结构；分为⾼8位和低8位；TH0、TL0，TH1、TL1；定时器/计数器T0、T1是80C51的中断源之⼀，当数据寄存器溢出，则向CPU申请中断。
