第5章AT89C51单片机的中断系统

  • 格式：ppt
  • 大小：504.50 KB
  • 文档页数：75

下载文档原格式

  / 75

合集下载

AT89C51单片机说明

AT89C51单片机说明

此外，在将程序代码烧录至 8751 内部 EPROM、89C51 内部 FALSH 时，可以利用此引 脚来输入提供编程电压（8751 为 2lV、AT89C51 为 12V、8051 是由生产厂方一次性加工好)。
PSEN 此为"Program Store Enable"的缩写。访问外部程序存储器选通信号，低电平有效。在访
(60KB)
0FFFFH
1000H
外部 程序 存储器
0FFFH
EA＝0 (4KB)
0000H
0FFFFH
外 部 数 据 存 储 器
（64KB）
0000H
图 2-2 只读程序存储器
图 2-3 外部数据存储器
直接地址
2FH 7F 7E 7D 7C 7B 7A 79 78 2EH 77 76 75 74 73 72 71 70 2DH 6F 6E 6D 6C 6B 6A 69 68 2CH 67 66 65 64 63 62 61 60 2BH 5F 5E 5D 5C 5B 5A 59 58 2AH 57 56 55 54 53 52 51 50 29H 4F 4E 4D 4C 4B 4A 49 48 28H 47 46 45 44 43 42 41 40 位寻址区 27H 3F 3E 3D 3B 3C 3A 39 38 26H 37 36 35 34 33 32 31 30 25H 2F 2E 2D 2B 2C 2A 29 28 24H 27 26 25 24 23 22 21 20 23H 1F 1E 1D 1C 1B 1A 19 18 22H 17 16 15 14 13 12 11 10 21H 0F 0E 0D 0C 0B 0A 09 08 20H 07 06 05 04 03 02 01 00 1FH
AT89C51单片机简单介绍

AT89C51单片机简单介绍

• Flash存储器编程时，该引脚加上+12V的编 程允许电源Vpp，当然这必须是该器件是使 用12V编程电压Vpp。
简单的程序
• LOOP: SETB P10; 让P10灯灭 LCALL DELAY; //长跳转指令 （当遇到RET,则回到此下行程
序） CLR P10; //让灯P10亮 LCALL DELAY; AJMP LOOP; //绝对跳转到LOOP
AT89C51
AT89C51是美国ATMEL公司生产的低 电压，高性能CMOS8位单片机，片内含4K bytes的可反复擦写的只读程序存储器和 128bytes的随机存取数据存储器（RAM）， 器件采用ATMEL公司的高密度、非易失性 存储技术生产，兼容标准MCS-51指令系统， 片内置通用8位中央处理器（CPU）和flash 存储单元。
FLASH编程和校验时，P1口作为第八位地址接收。
P2口
• P2口：P2口为一个内部上拉电阻的8位双向I/O口， P2口缓冲器可接收，输出4个TTL门电流，当P2 口被写“1”时，其管脚被内部上拉电阻拉高，且 作为输入。并因此作为输入时，P2口的管脚被外 部拉低，将输出电流。这是由于内部上拉的缘故。 P2口当用于外部程序存储器或16位地址外部数据 存储器进行存取时，P2口输出地址的高八位。在 给出地址“1”时，它利用内部上拉优势，当对外 部八位地址数据存储器进行读写时，P2口输出其 特殊功能寄存器的内容。P2口在FLASH编程和校 验时接收高八位地址信号和控制信号。
放大器的输入和输出。该反向放大
器可以配置为片内振荡器。石晶振
荡和陶瓷振荡均可采用。如采用外
部时钟源驱动器件，XTAL2应不接。
有余输入至内部时钟信号要通过一
个二分频触发器，因此对外部时钟
AT89C51系列单片机介绍

AT89C51系列单片机介绍

3.1 AT89C51系列单片机介绍3.1.1 AT89C51系列基本组成及特性AT89C51是一种带4k字节闪烁可编程可擦除只读存储器的低电压，高性能CMOS8位微处理器，俗称单片机。

而在众多的51系列单片机中，要算 ATMEL 公司的AT89C51更实用，也是一种高效微控制器，因为它不但和8051指令、管脚完全兼容，而且其片内的4K程序存储器是FLASH工艺的，这种工艺的存储器，用户可以用电的方式达到瞬间擦除、改写。

而这种单片机对开发设备的要求很低，开发时间也大大缩短。

AT89C51基本功能描述如下：AT89C51是一种低损耗、高性能、CMOS八位微处理器，而且在其片种还有4k字节的在线可重复编程快擦快写程序存储器，能重复写入/擦除1000次，数据保存时间为十年。

它与MCS-51系列单片机在指令系统和引脚上完全兼容，不仅可完全代替MCS-51系列单片机，而且能使系统具有许多MCS-51系列产品没有的功能。

AT89C51可构成真正的单片机最小应用系统，缩小系统体积, 增加系统的可靠性，降低了系统成本。

只要程序长度小于4k, 四个I/O口全部提供给用户。

可用5V电压编程，而且写入时间仅10毫秒, 仅为8751/87C51 的擦除时间的百分之一，与8751/87C51的12V电压擦写相比, 不易损坏器件, 没有两种电源的要求，改写时不拔下芯片，适合许多嵌入式控制领域。

AT89C51 芯片提供三级程序存储器锁定加密，提供了方便灵活而可靠的硬加密手段, 能完全保证程序或系统不被仿制。

另外,AT89C51 还具有MCS-51系列单片机的所有优点。

128×8 位内部RAM, 32 位双向输入输出线, 两个十六位定时器/计时器, 5个中断源, 两级中断优先级, 一个全双工异步串行口及时钟发生器等。

AT89C51有间歇、掉电两种工作模式。

间歇模式是由软件来设置的, 当外围器件仍然处于工作状态时, CPU可根据工作情况适时地进入睡眠状态, 内部RAM和所有特殊的寄存器值将保持不变。

单片机AT89C51应用及结构功能

单片机AT89C51应用及结构功能

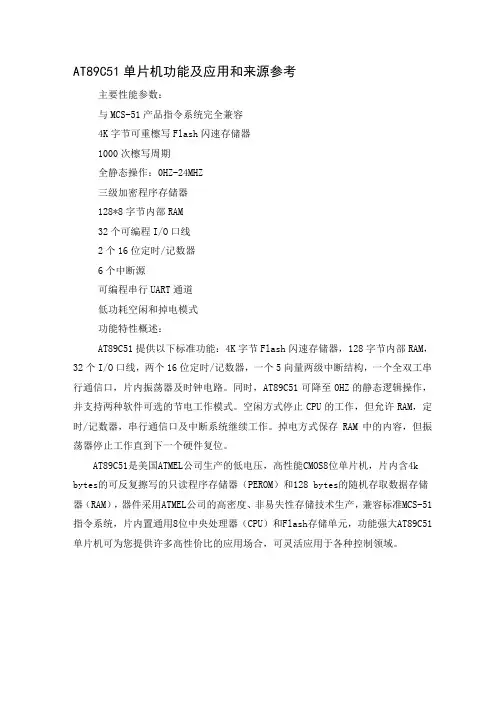

AT89C51单片机功能及应用和来源参考主要性能参数：与MCS-51产品指令系统完全兼容4K字节可重檫写Flash闪速存储器1000次檫写周期全静态操作：0HZ-24MHZ三级加密程序存储器128*8字节内部RAM32个可编程I/O口线2个16位定时/记数器6个中断源可编程串行UART通道低功耗空闲和掉电模式功能特性概述：AT89C51提供以下标准功能：4K字节Flash闪速存储器，128字节内部RAM，32个I/O口线，两个16位定时/记数器，一个5向量两级中断结构，一个全双工串行通信口，片内振荡器及时钟电路。

同时，AT89C51可降至0HZ的静态逻辑操作，并支持两种软件可选的节电工作模式。

空闲方式停止CPU的工作，但允许RAM，定时/记数器，串行通信口及中断系统继续工作。

掉电方式保存RAM中的内容，但振荡器停止工作直到下一个硬件复位。

AT89C51是美国ATMEL公司生产的低电压，高性能CMOS8位单片机，片内含4k bytes的可反复擦写的只读程序存储器（PEROM）和128 bytes的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器（CPU）和Flash存储单元，功能强大AT89C51单片机可为您提供许多高性价比的应用场合，可灵活应用于各种控制领域。

AT89C51方框图引脚功能说明·Vcc：电源电压·GND：地·P0 口：P0 口是一组8 位漏极开路型双向I／O 口，也即地址／数据总线复用口。

作为输出口用时，每位能吸收电流的方式驱动8个TTL逻辑门电路，对端口写“1”可作为高阻抗输入端用。

在访问外部数据存储器或程序存储器时，这组口线分时转换地址（低8位）和数据总线复用，在访问期间激活内部上拉电阻。

在FIash 编程时，P0口接收指令字节，而在程序校验时，输出指令字节，校验时，要求外接上拉电阻。

AT89C51单片机的基本结构和工作原理

AT89C51单片机的基本结构和工作原理

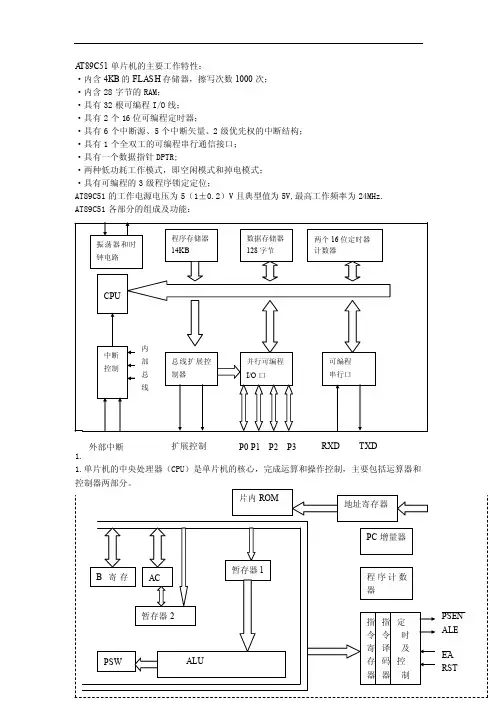

A T89C51单片机的主要工作特性：·内含4KB的FLASH存储器，擦写次数1000次；·内含28字节的RAM；·具有32根可编程I/O线；·具有2个16位可编程定时器；·具有6个中断源、5个中断矢量、2级优先权的中断结构；·具有1个全双工的可编程串行通信接口；·具有一个数据指针DPTR;·两种低功耗工作模式，即空闲模式和掉电模式；·具有可编程的3级程序锁定定位；AT89C51的工作电源电压为5（1±0.2）V且典型值为5V,最高工作频率为24MHz.AT89C51各部分的组成及功能：1.单片机的中央处理器（CPU）是单片机的核心，完成运算和操作控制，主要包括运算器和（1）运算器运算器主要用来实现算术、逻辑运算和位操作。

其中包括算术和逻辑运算单元ALU、累加器ACC、B寄存器、程序状态字PSW和两个暂存器等。

ALU是运算电路的核心，实质上是一个全加器，完成基本的算术和逻辑运算。

算术运算包括加、减、乘、除、增量、减量、BCD码运算；逻辑运算包括“与”、“或”、“异或”、左移位、右移位和半字节交换，以及位操作中的位置位、位复位等。

暂存器1和暂存器2是ALU的两个输入，用于暂存参与运算的数据。

ALU的输出也是两个：一个是累加器，数据经运算后，其结果又通过内部总线返回到累加器；另一个是程序状态字PSW，用于存储运算和操作结果的状态。

累加器是CPU使用最频繁的一个寄存器。

ACC既是ALU处理数据的来源，又是ALU运算结果的存放单元。

单片机与片外RAM或I/O扩展口进行数据交换必须通过ACC来进行。

B寄存器在乘法和除法指令中作为ALU的输入之一，另一个输入来自ACC。

运算结果存于AB寄存器中。

（2）控制器控制器是识别指令并根据指令性质协调计算机内各组成单元进行工作的部件，主要包括程序计数器PC、PC增量器、指令寄存器、指令译码器、定时及控制逻辑电路等，其功能是控制指令的读入、译码和执行，并对指令执行过程进行定时和逻辑控制。

【优文档】微机课(外部中断)PPT

【优文档】微机课(外部中断)PPT


TEST .AS示器右边六位动态显示实时钟的时、分、秒
单元分配： 3AH：“秒”单元（BCD码）；
估算：2*125*200*1µs≈50ms 【计算程序运行时间例】
3BH：“分”单元（BCD码）；
3CH：“时”单元（BCD码）。 （6）只有在当前指令执行完毕后，才能进行中断响应。
DSCEOCNR（串7 行6口）控制只寄存有器 在字节当地址前为98指H。 令执行完毕后，才能进行中断响应。
MOV P1,A ;输出新控制码到P1口
5.5 中断的响应时间
在一个单一中断的系统里，AT89C51单片机对中断请求的响应 的时间一般在3～8个机器周期之间。
各中断源服务程序的入口地址：
它是各中断源的中断服务子程序的执行首地址，CPU响应
D（E5C）正R7在以执行2的4指为令不模是R加ETI或1是，访问相IE或当IP的于指令实。 现校时功能。
PUSH PSW DJNZ R7,D1S2⑦
IEX0P:PUSH ACC
;外部中断0服
务子程序。保护现场 补充5-1：编写完整的应用程序，运用外部中断功能，实现从 INT1引脚每输入2个下降沿信号令3FH单元内容按BCD码加1并且输出到P1
【例B5-3】主程序运用软件延时控制秒闪的同时实现外部中断 INT0每中断五次令一次
）
【例B5-4】上例基础上中断服务子程序具体代码后移的方法 ）
【例B5-2】INT0每中断1次令50H单元内容加1并且输出到P1口 ）
MOV A,50H ADD A,#1 DA A 按M5O0BVHC,DA 码加1
外部中断应用例：
【例B5-1】。 ）
实验板INT0按键电路
【例B5-2】外部中断INT0每中断五次令一次
AT89C51单片机说明

AT89C51单片机说明


EA A8H AF
ET2 ES
ET1 EX1 ET0 EX0
AD AC AB AA A9 A8 IE
A0H A7 A6 A5 A4 A3 A2 A1 A0 P2
SM0 SM1 SM2 REN TB8 RB8 TI
RI
98H 9F 9E 9D 9C 9B 9A 99 98 SCON
90H 97 96 95 94 93 92 91 90 P1
工作寄存器组3 18H
17H 工作寄存器组2
10H
0FH 工作寄存器组1
08H
07H 工作寄存器组0
00H
图 2-4 内部低 128 个字节地址 RAM 空间
第 3 页 共 9页
附录
AT89C51 单片机说明
寄存器符号 ACC B PSW SP
DPTR
P0 P1 P2 P3 IP IE TMOD TCON TH0 TL0 TH1 TL1 SCON SBUF PCON
IP 中断优先次序寄存器
位地址 － － BD BC BB BA B9 B8
符号
－ － PT2 PS PT1 PX1 PT0 PX0
－（IP.7） ：保留位，无定义。 －（IP.6） ：保留位，无定义。 PT2（IP.5） ：设定计时器 2 的优先次序（8052 使用）。 PS（IP.4） ：设定串行端口的中断优先次序。 PT1（IP.3） ：设定时／计时器 1 的优先次序。 PX1（IP.2） ：设定外部中断 INT1 的优先次序。 PT0（IP.1） ：设定计时器 0 的优先次序。 PX0（IP.0） ：设定外部中断 INT0 的优先次序。
(60KB)
0FFFFH
1000H
外部 程序 存储器
单片机AT89C51

单片机AT89C51

AT89C51是一种带4K字节闪烁可编程可擦除只读存储器（FPEROM—Falsh Programmable and Erasable Read Only Memory）的低电压，高性能CMOS8位微处理器，俗称单片机。

该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。

由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的AT89C51是一种高效微控制器，为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。

1．主要特性：·8031 CPU与MCS-51 兼容· 4K字节可编程FLASH存储器(寿命：1000写/擦循环)· 全静态工作：0Hz-24KHz· 三级程序存储器保密锁定· 128*8位内部RAM· 32条可编程I/O线· 两个16位定时器/计数器·6个中断源· 可编程串行通道· 低功耗的闲置和掉电模式· 片内振荡器和时钟电路2．管脚说明：VCC：供电电压。

GND：接地。

P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。

当P1口的管脚第一次写1时，被定义为高阻输入。

P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。

在FIASH 编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。

P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。

P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。

在FLASH编程和校验时，P1口作为第八位地址接收。

P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。

AT89C51单片机的基本结构

AT89C51单片机的基本结构

(3)存储器
单片机内部的存储器分为程序存储器和数据存储器。AT89C51单片机的程序存储器采用4KB的快速擦写存储器Flash Memory,编程和擦除完全是电器实现。
（4）外围接口电路
AT89C51单片机的外围接口电路主要包括：4个可编程并行I/O口,1个可编程串行口，2个16位的可编程定时器以及中断系统等。
当EA信号接地时，对ROM的读操作限定在外部程序存储器，地址为0000H-FFFFH;当EA接VCC时，对ROM的读操作从内部程序存储器开始，并可延续至外部程序存储器。在编程时，该引脚可接编程电压5V或12V。在编程校验时，该引脚可接VCC。
·PSEN 片外程序存储器读选通信号PSEN，低电平有效。在片外程序存储器取指期间，当PSEN有效时，程序存储器的内容被送至P0口；在访问外部RAM时，PSEN 无效。
(2)振荡电路的接法
AT89C51的工作原理：
1.引脚排列及功能
AT89C51的封装形式有PDIP,TQFP,PLCC等，现以PDIP为例。
（1）I/O口线
·P0口 8位、漏极开路的双向I/O口。
当使用片外存储器及外扩I/O口时，P0口作为低字节地址/数据复用线。在编程时，P0口可用于接收指令代码字节；程序校验时，可输出指令字节。P0口也可做通用I/O口使用，但需加上拉电阻。作为普通输入时，应输出锁存器配置1。P0口可驱动8个TTL负载。
ALU是运算电路的核心，实质上是一个全加器，完成基本的算术和逻辑运算。算术运算包括加、减、乘、除、增量、减量、BCD码运算；逻辑运算包括“与”、“或”、“异或”、左移位、右移位和半字节交换，以及位操作中的位置位、位复位等。
暂存器1和暂存器2是ALU的两个输入，用于暂存参与运算的数据。ALU的输出也是两个：一个是累加器，数据经运算后，其结果又通过内部总线返回到累加器；另一个是程序状态字PSW，用于存储运算和操作结果的状态。
AT89C51单片机的中断系统

AT89C51单片机的中断系统


（3）IE1—外部中断请求1的中断请求标志位。 IE1=0，无中断请求。 IE1=1，外部中断1有中断请求。当CPU响应该中断，转向中 断服务程序时，由硬件清“0”IE1。
• 程序如下: L0: MOV DX,PST
•
IN AL,DX
D0
•
TEST AL,01H; 00000001 判D0
•
JZ L0 ;D0为1下走,为0→L0
•
MOV AL,BL;
•
MOV DX,PDATA
•
OUT DX,AL;DX←数据
5.2 AT89C51单片机中断系统的结构
有5个中断请求源，两个中断优先级，可两级嵌套。
图5-1所示。对事件的整个处理过程，称为中断处 理（或中断服务）。
图5-1 中断响应和处理过程
能够实现中断处理功能的部件称为中断系统；产生中断的 请求源称为中断请求源。 中断源向CPU提出的处理请求，称为中断请求(或中断申请)。 进入中断→保护现场→中断处理恢复现场→中断返回 优点：大大地提高了CPU的工作效率。

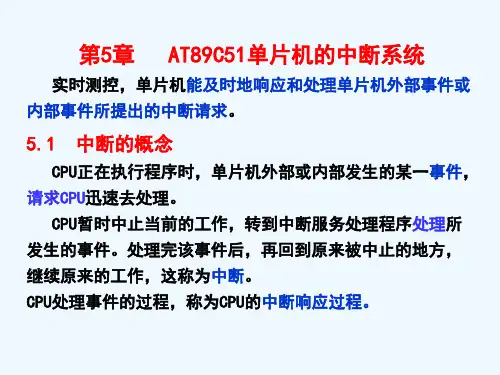

第5章 AT89C51单片机的中断系统
实时测控，单片机能及时地响应和处理单片机外部事件或 内部事件所提出的中断请求。

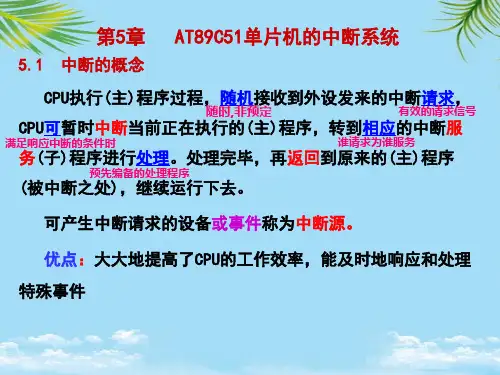

5.1 中断的概念
CPU正在执行程序时，单片机外部或内部发生的某一事件， 请求CPU迅速去处理。
CPU暂时中止当前的工作，转到中断服务处理程序处理所 发生的事件。处理完该事件后，再回到原来被中止的地方， 继续原来的工作，这称为中断。 CPU处理事件的过程，称为CPU的中断响应过程。
D7～D0
DB
AB M/IO CPU
WR
RD
端口 译码器
输出 锁存器
74LS373
往输出 设备
单片机AT89C51简介

单片机AT89C51简介

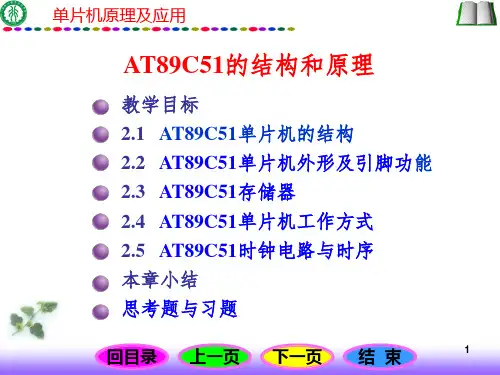

单片机原理及应用回目录上一页下一页结束21at89c51单片机的结构时序和振荡电路时序和振荡电路程序存储器程序存储器rom数据存储器ram2个16位定时计数器cpu内部8位数据总线中断系统中断系统并行io口并行io口串行io口串行io口内部中断外部中断p0p1p2p3rxdtxd时钟源外部事件图21at89c51单片机内部结构框图单片机原理及应用回目录上一页下一页结束ram128bram地址寄存器p3口p1口p2口p0口锁存器锁存器锁存器锁存器中断定时计数器串行口中断定时计数器串行口spbbacc暂存器1暂存器2psw指令寄存器ir指令译码器iddpl缓冲器程序计数器pcpc增量器地址寄存器ar定时与控制4krom4kromaludph器运算器运算器器控制器控制器器存储器存储器io接口图22at89c51单片机的内部结构示意单片机原理及应用回目录上一页下一页结束211中央处理器cpucpu是单片机内部的核心部件是一个8位二进制数的中央处理单元主要由cpu是单片机内部的核心部件是一个8位二进制数的中央处理单元主要由运算器控制器和寄存器阵列构成
回目录 上一页 下一页 结 束
11
单片机原理及应用
温故知新检测
8号题
单片机CPU运算器的核心 部件是什么？ 其主要功能有哪些？
回目录 上一页 下一页 结 束
12
单片机原理及应用
温故知新检测
9号题
AT89C51单片机内部 有多少字节的RAM和 FlashROM？
回目录 上一页 下一页 结 束
13
单片机原理及应用
P1.2 3 P1.3 4 P1.4 5 P1.5 6 P1.6 7 P1.7 8 RST 9 (RXD)P3.0 10 (TXD)P3.1 11 (TNT0)P3.2 12 (TNT1)P3.3 13 (T0)P3.4 14 (T1)P3.5 15 (WR)P3.6 16 (RD)P3.7 17 XTAL2 18 XTAL1 19 GND 20

《单片机原理、应用与PROTEUS仿真》各章答案

单片机原理、应用与PROTEUS仿真习题答案王妹芳编写周灵彬审校目录第一章概论 (1)第二章AT89C51单片机内部结构基础 (2)第三章AT89C51指令系统 (5)第四章AT89C51汇编语言程序设计 (11)第五章AT89C51输入/输出（I/O）口及其简单应用 (18)第六章AT89C51中断系统与定时器/计数器 (20)第一章概论1. 什么是单片机、单片机系统、单片机应用系统？答：单片机：又名微控制器，是将微型计算机中的中央处理器（CPU）、随机存储器（RAM）、只读存储器（ROM）及I/O口电路等主要部件，结合连接它们的总线集成在一块芯片上，即它是一块智能芯片。

单片机系统：单片机本身只是一块芯片，它并不能集成计算机的全部电路，因此需要加上时钟、复位电路等，才能构成单片机最小应用系统；若最小系统资源不足时，还需扩展外围电路和外围芯片等，从而构成能满足应用要求的单片机系统。

单片机应用系统：它是为实际的控制应用而设计的，该系统与控制对象结合在一起，是满足嵌入式对象要求的全部电路系统。

它在单片机的基础上配置了前/后向通道接口电路、人机交互通道接口电路、串行通信接口等面向对象的接口电路。

另单片机系统和单片机应用系统都是软硬件结合的系统，缺一不可。

2. 单片机有哪些特点？答：单片机的特点很多，主要是体积小品种多，价格便宜，可靠性高，使用灵活，还有（1）突出控制功能（2）ROM和RAM分开（3）单片机资源具有广泛的通用性（4）易于扩展ROM、RAM、定时/计数器、中断源等资源。

3. 为什么说AT89C51单片机是MCS-51系列的兼容机？A T89C51单片机有何优点？答：AT89系列单片机是将FLASH存储器技术和MCS-51系列单片机的基本内核相结合的单片机，且管脚也与之兼容，可以直接代换，所以说AT89C51是MCS-51系列的兼容机。

AT89C51单片机是A T89系列机的标准型单片机，它的优点主要有：内ROM是FLASH存储器，已获得广泛应用的80C51兼容，采用静态逻辑设计，操作频率范围宽，具有两个软件选择的节电模式等。

《单片机原理与应用设计》总结

单片机原理与应用设计第一章单片机概述在一块半导体硅片上集成了中央处理单元（CPU）、存储器（RAM/ROM）、和各种I/O接口的集成电路芯片由于其具有一台微型计算机的属性，因而被称为单片微型计算机，简称单片机。

单片机主要应用于测试和控制领域。

单片机的发展历史分为四个阶段。

1974—1976年是单片机初级阶段，1976—1978年是低性能单片机阶段，1978—1983年是高性能单片机阶段，期间各公司的8位单片机迅速发展。

1983至现在是8位单片机巩固发展及16位、32位单片机推出阶段。

单片机的发展趋势将向大容量、高性能、外围电路内装化等方面发展。

单片机的发展非常迅速，其中MCS-51系列单片机应用非常广泛，而在众多的MCS-51单片机及其各种增强型、扩展型的兼容机中，AT89C5x系列，尤其是AT89C51单片机成为8位单片机的主流芯片之一。

第二章89C51单片机的硬件结构89C51单片机的功能部件组成如下：8位微处理器，128B数据存储器片外最多可外扩64KB，4KB程序存储器，中断系统包括5个中断源，片内2个16位定时器计数器且具有4种工作方式。

1个全双工串行口，具有四种工作方式。

4个8位并行I/O口及特殊功能寄存器。

89C51单片机的引脚分为电源及时钟引脚、控制引脚及I/O口。

电源为5V 供电，P0口为8位漏极开路双向I/O口，字节地址80H，位地址80H—87H。

可作为地址/数据复用口，用作与外部存储器的连接，输出低8位地址和输出/输入8位数据，也可作为通用I/O口，需外接上拉电阻。

P1、P2、P3为8位准双向I/O 口，具有内部上拉，字节地址分别为90H，A0H，B0H。

其中P0、P2口可作为系统的地址总线和数据总线口，P2口作为地址输出线使用时可输出外部存储器的的高8位地址，与P0口输出的低8位地址一起构成16位地址线。

P1是供用户使用的普通I/O口，P3口是双向功能端口，第二功能很重要。

单片机原理及接口技术张毅刚课后习题答案

第1章单片机概述1．除了单片机这一名称之外，单片机还可称为和。

答：微控制器，嵌入式控制器。

2．单片机与普通微型计算机的不同之处在于其将、、和3部分集成于一块芯片上。

答：CPU、存储器、I/O口。

3．8051与8751的区别是。

A．内部数据存储单元数目不同B．内部数据存储器的类型不同C．内部程序存储器的类型不同D．内部寄存器的数目不同答：C。

4．在家用电器中使用单片机应属于微计算机的。

A．辅助设计应用；B．测量、控制应用；C．数值计算应用；D．数据处理应用答：B。

5．微处理器、微计算机、微处理机、CPU、单片机它们之间有何区别？答：微处理器、微处理机和CPU都是中央处理器的不同称谓；而微计算机、单片机都是一个完整的计算机系统，单片机特指集成在一个芯片上的用于测控目的的单片微计算机。

6．MCS-51系列单片机的基本型芯片分别为哪几种？它们的差别是什么？答：MCS-51系列单片机的基本型芯片分别是8031、8051和8751。

它们的差别是在片内程序存储器上。

8031无片内程序存储器，8051片内有4KB的程序存储器ROM，而8751片内集成有4KB的程序存储器EPROM。

7．为什么不应当把51系列单片机称为MCS-51系列单片机？答：因为MCS-51系列单片机中的“MCS”是Intel公司生产的单片机的系列符号，而51系列单片机是指世界各个厂家生产的所有与8051的内核结构、指令系统兼容的单片机。

8．AT89C51单片机相当于MCS-51系列单片机中的哪一种型号的产品？答：相当于MCS-51系列中的87C51，只不过是AT89C51芯片内的4KB Flash 存储器取代了87C51片内的4KB的EPROM。

第2章 AT89C51单片机片内硬件结构1．在AT89C51单片机中，如果采用6MHz晶振，一个机器周期为。

答：2µs2．AT89C51单片机的机器周期等于个时钟振荡周期。

答：12。

3．内部RAM中，位地址为40H、88H的位，该位所在字节的字节地址分别为和。

单片机简介 AT89C51中文资料

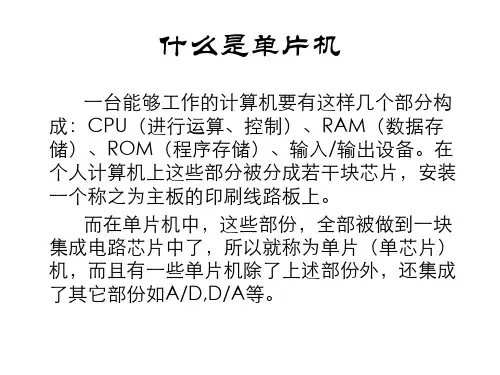

4.1 单片机介绍：单片机是指一个集成在一块芯片上的完整计算机系统。

尽管他的大部分功能集成在一块小芯片上，但是它具有一个完整计算机所需要的大部分部件：CPU、内存、内部和外部总线系统，目前大部分还会具有外存。

同时集成诸如通讯接口、定时器，实时时钟等外围设备。

而现在最强大的单片机系统甚至可以将声音、图像、网络、复杂的输入输出系统集成在一块芯片上。

单片机也被称为微控制器（Microcontroler），是因为它最早被用在工业控制领域。

单片机由芯片内仅有CPU的专用处理器发展而来。

最早的设计理念是通过将大量外围设备和CPU集成在一个芯片中，使计算机系统更小，更容易集成进复杂的而对提及要求严格的控制设备当中。

INTEL的Z80是最早按照这种思想设计出的处理器，从此以后，单片机和专用处理器的发展便分道扬镳。

早期的单片机都是8位或4位的。

其中最成功的是INTEL的8031，因为简单可靠而性能不错获得了很大的好评。

此后在8031上发展出了MCS51系列单片机系统。

基于这一系统的单片机系统直到现在还在广泛使用。

随着工业控制领域要求的提高，开始出现了16位单片机，但因为性价比不理想并未得到很广泛的应用。

90年代后随着消费电子产品大发展，单片机技术得到了巨大的提高。

随着INTEL i960系列特别是后来的ARM系列的广泛应用，32位单片机迅速取代16位单片机的高端地位，并且进入主流市场。

而传统的8位单片机的性能也得到了飞速提高，处理能力比起80年代提高了数百倍。

目前，高端的32位单片机主频已经超过300MHz，性能直追90年代中期的专用处理器，而普通的型号出厂价格跌落至1美元，最高端的型号也只有10美元。

当代单片机系统已经不再只在裸机环境下开发和使用，大量专用的嵌入式操作系统被广泛应用在全系列的单片机上。

而在作为掌上电脑和手机核心处理的高端单片机甚至可以直接使用专用的Windows和Linux操作系统。

单片机比专用处理器更适合应用于嵌入式系统，因此它得到了最多的应用。

4 中断系统

28
DELAY:MOV
D1:MOV D2:MOV DJNZ DJNZ
R5,#40
R6,#20 R7,#248 R7,$ R6,D2
;延时0.2秒子程序
DJNZ
RET END
R5,D1
29
【例】利用中断设计一个应用系统，实时显示 P3.2引脚上出现的负跳变脉冲的个数。设此脉 冲数为0~999999个，以压缩BCD码从低位到高 位依次存入3AH、3BH、3CH。 分析：解此题利用中断系统，主程序对中断系 统进行初始化以及实时显示脉冲个数；利用 P3.2引脚上出现的负跳变信号作为中断请求信 号，每中断一次，将3AH~3BH单元内容按 BCD码加1。
;主程序 ;外部中断0中断入口
;初始化 ;INT0为边沿触发 ;开放中断
27
X0:PUSH ACC ;中断服务程序 PUSH PSW ;保护现场 SETB RS0 ;使用工作寄存器组1 CLR RS1 MOV R2,#10 ;闪烁5次（亮、灭10次） MOV A,#00H ;使LED全亮的数据 LP:MOV P1,A LCALL DELAY CPL A DJNZ R2,LP POP PSW POP ACC ;恢复现场 MOV P1,A RETI ;中断返回
;中断返回
33
MOV
MOV MOV
3AH,#0
3BH,#0 3CH,#0 ;计数单元置初值
31
LP:LCALL CZ SJMP X0:PUSH LP
;调用拆字子程序 ;循环显示
LCALL DISP 调用显示子程序 ACC ;中断服务程序，从0003H转来
PUSH
MOV ADD DA
PSW ;保护现场
A,3AH ;取计数值的个位、十位 A,#1 A

桂林理工大学《单片机》2020复习题

单片机复习题第一周1.MCS-51系列单片机的CPU主要是由（运算器、控制器）组成的2.控制程序必须下到单片机的（程序储存器）中，单片机才能工作3.下面（数据库管理）的应用，不属于单片机的应用范围4.AT89C51有（5个）中断系统5.单片机复位之后PC的内容是（0000H）6.AT89C51的EA引脚（必须接+5V电源）7.单片机中的程序计数器PC用来（存放下一条指令地址）8.Intel 8051单片机是（8）位的单片机9.单片机复位之后SP的内容是07H（对）10.AT89C51有两个串行通信端口（错）第二周1.一个单片机应用系统的晶振频率为6MHZ，那么其机器周期为（2us）2.AT89C52单片机中特殊功能寄存器（SFR）使用片内RAM的部份字节地址（对）。

3.PC可以看成是程序存储器的地址指针。

（对）4.使用AT89C51单片机且引脚EA=1时，仍可外扩64KB的程序存储器（错）5.访问程序存储控制信号的引脚名称是（EA）6.（CPU）是单片机的控制核心，完成运算和控制功能。

7.具有只读不能写，掉电后数据不会丢失的存储器是（ROM）只读存储器ROM(Read Only Memory) RAM (Random Access Memory)8.具有可读可写功能，掉电后数据丢失的存储器是（RAM）9.CPU对各种外围部件采用（并行IO口）来控制10.复位后，单片机并行I/O口P0-P3的值是（0Xff）第三周1.对静态显示的说法是错误的（所需电流较大、占用CPU时间小、编程复杂）正确：所需电流小，占用CPU时间小，编程简单、只适用于显示位数较小的场合2.静态显示只适用于显示位数较小的场合。

（对）3.共阴极数码管的公共控制端一般接低电平4.共阳极数码管，当公共端为高电平，某段端控制端为低电平，对应段位点亮。

（错）{共阴极数码管点亮条件是：位控制端（公共端）需低电平，段控制端需要高电平}5.数码管显示字符“3”的段码是（B0H ）{“8”为80H}6.数码管显示数字“7”时，需点亮（a,b,c ）段即可。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

主 程 序
低 级 中 断
高 级 中 断
中断嵌套流程
介绍几种传送方式
一、无条件传送
• 适用于总是处于准备好状态的外设
• 优点：软件及接口硬件简单
• 缺点：只适用于简单外设，适应范围较窄
• 无条件传送方式不用测试外设的状态，直接执行IN/OUT
• 指令，主要用于外设各种动作为已知或固定的场合。
（如开关、LED、显示器、继电器等）程序设计简单， 该方式用的较少。
例5-2 设置IP寄存器的初始值，使2个外中断请求为高优先级，
其它中断请求为低优先级。 （1）用位操作指令 SETB PX0 ；2个外中断为高优先级 SETB PX1
CLR PS ；串口为低优先级中断
CLR PT0 ；2个定时器/计数器低优先级中断 CLR PT1 PS PT1 PX1 PT0 PX0 0 0 0 0 0 1 0 1
（2）用字节操作指令
MOV IP，#05H 或： MOV 0B8H，#05H B8H为IP寄存器的字节地址
5.4 响应中断请求的条件
一个中断请求被响应，需满足以下必要条件： （1）IE寄存器中的中断总允许位EA=1。 （2）该中断源发出中断请求，即该中断源对应的中断请求标志
为“1”。
（3）该中断源的中断允许位=1，即该中断没有被屏蔽。
（3）IE1—外部中断请求1的中断请求标志位。
IE1=0，无中断请求。 IE1=1，外部中断1有中断请求。当CPU响应该中断，转向中
断服务程序时，由硬件清“0”IE1。
（4）IE0—外部中断请求0的中断请求标志位。 （ 5 ） IT1— 选择外中断请求 1 为跳沿触发方式还是电平触发方 式： IT1=0，为电平触发方式。 IT1=1，为跳沿触发方式。可由软件置“1”或清“0”。 （6）IT0— 外部中断请求 0 为跳沿触发方式还是电平触发方式， 意义与IT1类似。
图5-3 TCON中的中断请求标志位 各标志位的功能： （1）TF1—T1溢出中断请求标志位。 T1 计数后，溢出时，由硬件置“ 1 ” TF1，向 CPU 申请中断， CPU响应TF1中断时，硬件自动清“0”TF1，TF1也可由软件清 0。 （2）TF0—T0的溢出中断请求标志位，功能和TF1类似。
5.3.2
中断优先级寄存器IP
两个中断优先级，可实现两级中断嵌套。如图5-6。
图5-6
可归纳为下面两条基本规则：
（1）低优先级可被高优先级中断，反之则不能。
（2）同级中断不会被它的同级中断源所中断。 若CPU正在执行高优先级的中断，则不能被任何中断源所中断。 中断优先级寄存器IP，其字节地址为B8H，格式如图5-7。
Y
查询工作方式实例 外设状态端口地址为03FBH，第5位(bit5) 为状态标志（=1忙，=0准备好）
外设数据端口地址为03F8H，写入数据会使 状态标志置1 ；外设把数据读走后又把 它置0。
试画出其电路图，并将DATA下100B数输出
74LS374 D7-D0
D5
D7-D0
IOW 74LS138
CPU处理事件的过程，称为CPU的中断响应过程。
图5-1所示。对事件的整个处理过程，称为中断处 理（或中断服务）。
图5-1 中断响应和处理过程
能够实现中断处理功能的部件称为中断系统；产生中断的
请求源称为中断请求源。
中断源向CPU提出的处理请求，称为中断请求(或中断申请)。 进入中断→保护现场→中断处理恢复现场→中断返回 优点：大大地提高了CPU的工作效率。 当CPU 正在处理一个优先级的中断请求的时候 ,如果发生另一 个优先级比它高的中断请求 ,CPU暂停正在处理的中断源的处理 程序,转而处理优先级高的中断请求,待处理完之后,再回到原来 正在处理的低级中断请求,这种高级中断源能中断低级中断源的 中断处理称为中断嵌套。具有中断嵌套的系统称为多级中断系 统，没有中断嵌套的系统称为单级中断系统。
5.3
中断控制
5.3.1 中断允许寄存器IE
CPU对中断源的开放或屏蔽，由片内的中断允许寄存器IE控制。 字节地址A8H，可位寻址。格式如图5-5。
IE对中断的开放和关闭为两级控制
总的开关中断控制位EA（IE.7位）: EA=0，所有中断请求被屏蔽。
EA=1，CPU开放中断，但五个中断源的中断请求是否允许， 还要由IE中的5个中断请求允许控制位决定。 IE中各位的功能如下： （1）EA：中断允许总控制位(IE.7) 0：CPU屏蔽所有的中断请求(CPU关中断)；
• 例2.如果一个输出设备接口的状态端口(8位)的地址 为PST,状态端口的D0位为1,表明准备好。数据端口 • (8位)的地址为PDATA,采用条件传送方式传送1字节 数据(数据在BL中) • 程序如下: L0: MOV DX,PST • IN AL,DX D0 • TEST AL,01H; 00000001 判D0 • JZ L0 ;D0为1下走,为0→L0 • MOV AL,BL; • MOV DX,PDATA • OUT DX,AL;DX←数据
（4）PT0——定时器T0中断优先级控制位（IP.1位）
1：高优先级中断； 0：低优先级中断。
（5）PX0——外部中断0中断优先级控制位（IP.0位）
1：高优先级中断；
0：低优先级中断。 由软件可改变各中断源的中断优先级。 89C51的中断系统有两个不可寻址的“优先级激活触发器”: 一个用来指示某高优先级的中断正在执行，所有后来的中断均
；禁止串行口中断 (IE.4位）
；禁止外部中断1中断（IE.2位） ；禁止外部中断0中断（IE.0位）
SETB ET0
SETB ET1 SETB EA
；允许定时器/计数器T0中断（IE.1位）
；允许定时器/计数器T1中断（IE.3位） ；CPU开中断（IE.7位）
（2）用字节操作指令来编写： MOV IE，#8AH 或者用：MOV 0A8H，#8AH ；A8H为IE 寄存器字节地址 1 0 0 0 1 0 1 0
（5）ET0：定时器/计数器T0的溢出中断允许位(IE.1)
0：禁止T0溢出中断； 1：允许T0溢出中断。 （6）EX0：外部中断0中断允许位(IE.0) 0：禁止外部中断0中断；
1：允许外部中断0中断。
AT89C51复位后，IE清0，所有中断请求被禁止。
若使某一个中断源被允许中断，除了IE相应的位的被置“1” ，
1：CPU开放所有中断(CPU开中断)。
（2）ES：串行口中断允许位（IE.4位）: 0：禁止串行口中断； 1：允许串行口中断。
（3）ET1：定时器/计数器T1的溢出中断允许位(IE.3)
0：禁止T1溢出中断；
1：允许T1溢出中断。 （4）EX1：外部中断1中断允许位(IE.2) 0：禁止外部中断1中断； 1：允许外部中断1中断。
图5-4 SCON中的中断请求标志位
各标志位的功能： 硬件自动置“1”TI。必须在中断服务程序中用软件对TI标志 清“0”。
（1）TI—发送中断请求标志位。 串口每发送完一帧串行数据后，
（2）RI—接收中断请求标志位。串口接收完一个数据帧，硬件
自动置“1”RI标志。必须在中断服务程序中用软件对RI标志 清“0”。
DB
数据端口
I/O 外设
状态 信号
M
AB
数据
状态端口
端口选择 及控制
P
CB
U
图5-5 查询式接口的硬件结构
查询工作方式
• 优点：软件比较简单 • 缺点：CPU效率低，数据传送的实时性 差，速度较慢
单一外设时 的工作流程
防止死循环
超时?
N
Y
读入并测试外设状态
N
超时错
READY?
Y
复位计时器
N
与外设进 行数据交换 传送完？
5.2
AT89C51单片机中断系统的结构
有5个中断请求源，两个中断优先级，可两级嵌套。
5.2.1 中断请求源
中断系统结构示意图如图5-2所示。
图5-2 AT89C51单片机的中断系统结构示意图
五个中断请求源 ： （1）INT0*—外部中断请求0，由引脚INT0*输入，中断请求标 志为IE0。
（2）INT1*—外部中断请求1，由引脚INT1*输入，中断请求标
第 5章
AT89C51单片机的中断系统
实时测控，单片机能及时地响应和处理单片机外部事件或
内部事件所提出的中断请求。
5.1
中断的概念
CPU正在执行程序时，单片机外部或内部发生的某一事件， 请求CPU迅速去处理。
CPU暂时中止当前的工作，转到中断服务处理程序处理所
发生的事件。处理完该事件后，再回到原来被中止的地方， 继续原来的工作，这称为中断。
IP各个位的含义： 图5-7 中断优先级寄存器IP的格式 （1）PS——串行口中断优先级控制位（IP.4位） 1：高优先级中断； 0：低优先级中断。
（2）PT1——定时器T1中断优先级控制位（IP.3位）
1：高优先级中断；
0：低优先级中断。 （3）PX1——外部中断1中断优先级控制位（IP.2位） 1：高优先级中断； 0：低优先级中断。
• 外设应提供设备状态信息 • 接口应具备状态端口
当CPU与外设同步时，采用无条件传送方式较为方便实用。 当两者不同步时，采用无条件传送方式会出错，应 采用条件传送方式。 • • • • • • • 所有I/O操作处在正在执行程序的控制之下，外设设备 处在被动地位。 a CPU从状态口读状态字 b CPU检测状态字对应位，判是否准备好 c 准备好，传送数据 该方式比无条件传送可靠，应用场合多，但CPU效率极 低，轮流查各个外设，实时性差。
D7～D0
DB
AB M/IO CPU
端 口 译码器
输出 锁存器
往输出 设备
