c51单片机中断详解

51单片机中断号若51单片机使用C语言编程，51单片机中断号的排列顺序是按中断向量地址由低到高来排列中断号，不是按中断查询的优先级或者中断服务顺序的优先级来排列中断号的。

本内容简单介绍了C51单片机的中断号以及中断向量，方便大家了解和学习关键词：中断向量C51单片机一、中断号二、interrupt 和 using 在C51中断中的使用8051 系列 MCU 的基本结构包括：32 个 I/O 口(4 组8 bit 端口);两个16 位定时计数器;全双工串行通信;6 个中断源(2 个外部中断、2 个定时/计数器中断、1 个串口输入/输出中断)，两级中断优先级;128 字节内置RAM;独立的 64K 字节可寻址数据和代码区。

中断发生后，MCU 转到 5 个中断入口处之一，然后执行相应的中断服务处理程序。

中断程序的入口地址被编译器放在中断向量中，中断向量位于程序代码段的最低地址处，注意这里的串口输入/输出中断共用一个中断向量。

8051的中断向量表如下：C51单片机的中断号以及中断向量C51单片机的中断号以及中断向量一、中断号外部中断0 0定时器T0 1外部中断1 2定时器T1 3串口中断 4二、interrupt 和 using 在C51中断中的使用8051 系列 MCU 的基本结构包括：32 个 I/O 口（4 组8 bit 端口）；两个16 位定时计数器；全双工串行通信；6 个中断源（2 个外部中断、2 个定时/计数器中断、1 个串口输入/输出中断），两级中断优先级；128 字节内置RAM ；独立的 64K 字节可寻址数据和代码区。

中断发生后，MCU 转到 5 个中断入口处之一，然后执行相应的中断服务处理程序。

中断程序的入口地址被编译器放在中断向量中，中断向量位于程序代码段的最低地址处，注意这里的串口输入/输出中断共用一个中断向量。

8051的中断向量表如下：中断源 中断向量 上电复位 0000H 外部中断0 0003H 定时器0 溢出 000BH 外部中断1 0013H 定时器1 溢出 001BH 串行口中断 0023H 定时器2 溢出 002BH51单片机定时器中断号 [复制链接]admin849 主题 987 帖子 3106 积分 管理员 积分 3106 • 发消息 电梯直达楼主发表于 2013-11-10 23:37:34 | 只看该作者| | 有用的中断号知识void 表示函数类型interrupt 0 ←这里的0表示中断源编号using 1 ←这里的1表示选用的寄存器组别在MCS-51单片机中,单片机类型不同,中断源个数也有差别.例如8051有5个中断源,8052有6个中断源.现以8051为例中断源 中断服务入口地址 中断标志外部中断INT0 0003H IE0定时器T0 000BH TF0外部中断INT1 0013H IE1串行口TI/RI 00023H TI/RI中断优先级别从上到下依次降低interrupt 表示中断优先级，using表示所用工作寄存器组。

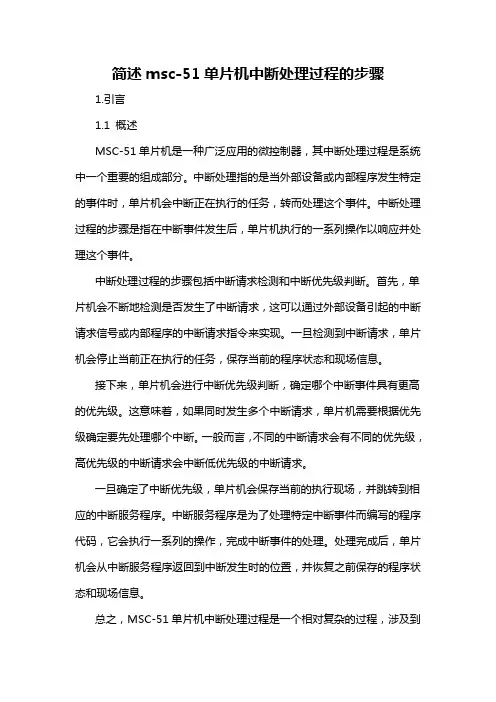

简述msc-51单片机中断处理过程的步骤1.引言1.1 概述MSC-51单片机是一种广泛应用的微控制器，其中断处理过程是系统中一个重要的组成部分。

中断处理指的是当外部设备或内部程序发生特定的事件时，单片机会中断正在执行的任务，转而处理这个事件。

中断处理过程的步骤是指在中断事件发生后，单片机执行的一系列操作以响应并处理这个事件。

中断处理过程的步骤包括中断请求检测和中断优先级判断。

首先，单片机会不断地检测是否发生了中断请求，这可以通过外部设备引起的中断请求信号或内部程序的中断请求指令来实现。

一旦检测到中断请求，单片机会停止当前正在执行的任务，保存当前的程序状态和现场信息。

接下来，单片机会进行中断优先级判断，确定哪个中断事件具有更高的优先级。

这意味着，如果同时发生多个中断请求，单片机需要根据优先级确定要先处理哪个中断。

一般而言，不同的中断请求会有不同的优先级，高优先级的中断请求会中断低优先级的中断请求。

一旦确定了中断优先级，单片机会保存当前的执行现场，并跳转到相应的中断服务程序。

中断服务程序是为了处理特定中断事件而编写的程序代码，它会执行一系列的操作，完成中断事件的处理。

处理完成后，单片机会从中断服务程序返回到中断发生时的位置，并恢复之前保存的程序状态和现场信息。

总之，MSC-51单片机中断处理过程是一个相对复杂的过程，涉及到中断请求检测、中断优先级判断以及中断服务程序的执行。

这个过程可以有效地响应和处理外部设备或内部程序的中断请求，提高单片机系统的实时性和可靠性。

文章结构部分主要介绍了本文的整体架构和章节安排。

以下是文章1.2文章结构部分的内容：1.2 文章结构本文分为引言、正文和结论三个部分。

具体结构如下：引言部分首先概述了MSC-51单片机中断处理过程的重要性和背景，接着介绍了本文的目的和意义。

正文部分主要包含两个章节。

第一个章节是MSC-51单片机中断处理过程的概述，详细介绍了中断处理的基本概念和原理。

c51定时中断实验报告本文介绍的是C51定时中断实验，利用这个实验可以更好地理解C51的定时器与中断模块，进一步熟悉C语言的使用。

一、实验目的1.掌握C51单片机的定时器模块和中断模块。

2.熟悉定时器与中断的工作原理。

3.掌握利用中断实现定时功能的方法。

4.掌握如何调试程序，发现和解决程序问题。

二、实验装置硬件：STC89C52微控制器、电源、电路板、电路元件等。

软件：Keil C51集成开发环境。

三、实验原理1.定时器模块C51单片机中的定时器模块包含了3种不同的工作方式：工作模式0、模式1和模式2。

这些工作模式拥有不同的计数器范围和计数方式。

在本实验中，将使用工作模式1，因为它适用于大多数定时需求，并且易于编写程序。

工作模式1基本特点如下：（1）Timer1用两个8位计数器（TH1和TL1）组成，当一个计数器溢出时（从FFH计数到00H），计数值自动重装，同时中断请求位TF1被设置。

（2）计数器TH1可以初始值，TL1需要重新初始计数。

（3）Timer1的计数时钟来源可以是外部时钟源或内部时钟源，一般选择内部时钟源。

（4）TH开头的寄存器和TL开头的寄存器合起来组成16位的Timer1计数器，这个计数器的数值大小为TH1-TH1。

（5）x表示H或L。

用C语言对Timer1进行编程，首先需要完成以下配置：TMOD |= 0x10; // 定时器模式选择，使用模式1，TH0和TL0为一组计数器TH1 = (65536 - 50000) / 256; // 定时器初值设置ET1 = 1; // 打开定时器中断其中，TMOD是用来选择定时器工作模式，可以用对应的数值进行配置；TH1和TL1需要根据需要设置计数器初始值，该初值的计算公式为：计数初值 = (65536 - 计数时间/12)。

ET1为定时器1允许中断的位，EA为总中断允许位，TR1为定时器1工作使能位。

2.中断模块中断是一种实时响应外部事件处理的技术手段，当特定的硬件事件发生时，CPU自动调出相应的中断处理程序来响应事件，处理程序完成任务后返回继续程序运行，从而提高了CPU的效率。

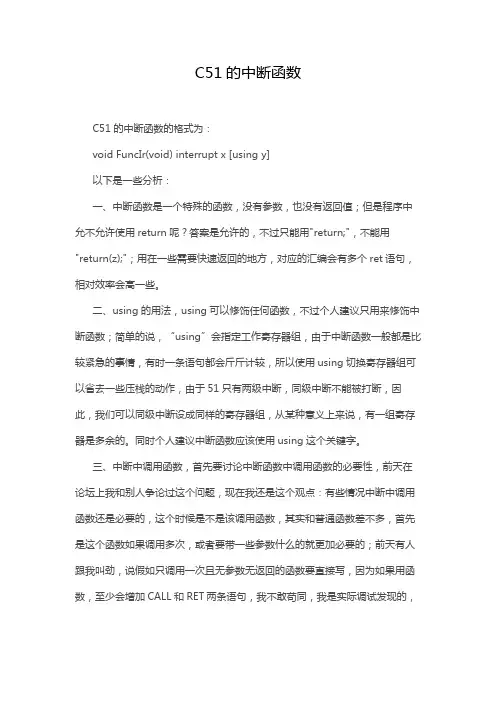

C51的中断函数C51的中断函数的格式为：void FuncIr(void) interrupt x [using y]以下是一些分析：一、中断函数是一个特殊的函数，没有参数，也没有返回值；但是程序中允不允许使用return呢？答案是允许的，不过只能用"return;"，不能用"return(z);"；用在一些需要快速返回的地方，对应的汇编会有多个ret语句，相对效率会高一些。

二、using的用法，using可以修饰任何函数，不过个人建议只用来修饰中断函数；简单的说，“using”会指定工作寄存器组，由于中断函数一般都是比较紧急的事情，有时一条语句都会斤斤计较，所以使用using切换寄存器组可以省去一些压栈的动作，由于51只有两级中断，同级中断不能被打断，因此，我们可以同级中断设成同样的寄存器组，从某种意义上来说，有一组寄存器是多余的。

同时个人建议中断函数应该使用using这个关键字。

三、中断中调用函数，首先要讨论中断函数中调用函数的必要性，前天在论坛上我和别人争论过这个问题，现在我还是这个观点：有些情况中断中调用函数还是必要的，这个时候是不是该调用函数，其实和普通函数差不多，首先是这个函数如果调用多次，或者要带一些参数什么的就更加必要的；前天有人跟我叫劲，说假如只调用一次且无参数无返回的函数要直接写，因为如果用函数，至少会增加CALL和RET两条语句，我不敢苟同，我是实际调试发现的，当你程序比较复杂时，你将那部分单独拉出来做成函数，可能代码和时间都会更好。

四、中断中调用的函数最好不要被中断外的其它函数调用，因为会出现“重复调用”的警告，有时这种调用是很致命的，有人说这个函数可以用reentrant来修饰，是的，的确可以这样解决，不过个人不建议这么做，也许这样会跟你减少很多堆栈空间，并且整个程序的优化要差很多，个人建议出现这种情况就把这个函数写两遍，分成两个函数分别调用。

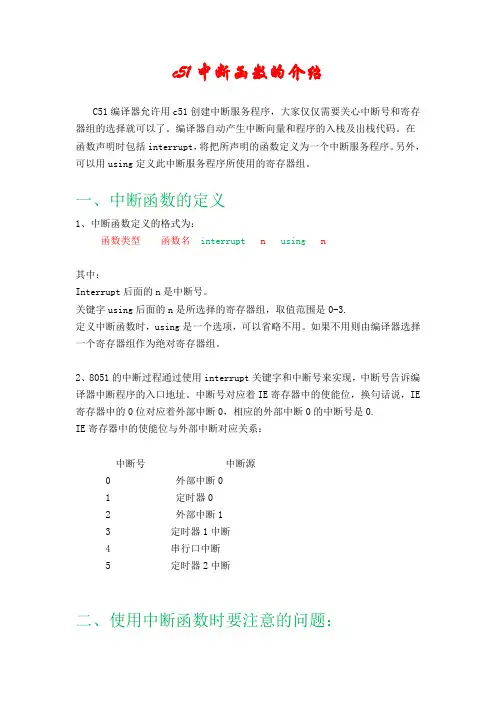

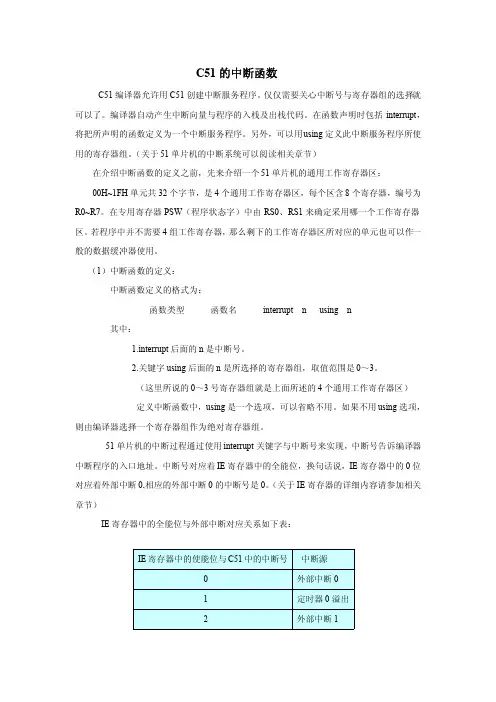

c51中断函数的介绍C51编译器允许用c51创建中断服务程序，大家仅仅需要关心中断号和寄存器组的选择就可以了。

编译器自动产生中断向量和程序的入栈及出栈代码。

在函数声明时包括interrupt，将把所声明的函数定义为一个中断服务程序。

另外，可以用using定义此中断服务程序所使用的寄存器组。

一、中断函数的定义1、中断函数定义的格式为：函数类型函数名interrupt n using n其中：Interrupt后面的n是中断号。

关键字using后面的n是所选择的寄存器组，取值范围是0-3.定义中断函数时，using是一个选项，可以省略不用。

如果不用则由编译器选择一个寄存器组作为绝对寄存器组。

2、8051的中断过程通过使用interrupt关键字和中断号来实现，中断号告诉编译器中断程序的入口地址。

中断号对应着IE寄存器中的使能位，换句话说，IE 寄存器中的0位对应着外部中断0，相应的外部中断0的中断号是0.IE寄存器中的使能位与外部中断对应关系：中断号中断源0 外部中断01 定时器02 外部中断13 定时器1中断4 串行口中断5 定时器2中断二、使用中断函数时要注意的问题：1. 在设计中断时，要注意的是哪些功能应该放在中断程序中，哪些功能应该放在主程序中。

一般来说中断服务程序应该做最少量的工作，这样做有很多好处。

首先系统对中断的反应面更宽了，有些系统如果丢失中断或对中断反应太慢将产生十分严重的后果，这时有充足的时间等待中断是十分重要的。

其次它可使中断服务程序的结构简单，不容易出错。

中断程序中放入的东西越多，他们之间越容易起冲突。

简化中断服务程序意味着软件中将有更多的代码段，但可把这些都放入主程序中。

中断服务程序的设计对系统的成败有至关重要的作用，要仔细考虑各中断之间的关系和每个中断执行的时间，特别要注意那些对同一个数据进行操作的ISR.2. 中断函数不能传递参数。

3. 中断函数没有返回值。

4. 中断函数调用其他函数，则要保证使用相同的寄存器组，否则出错。

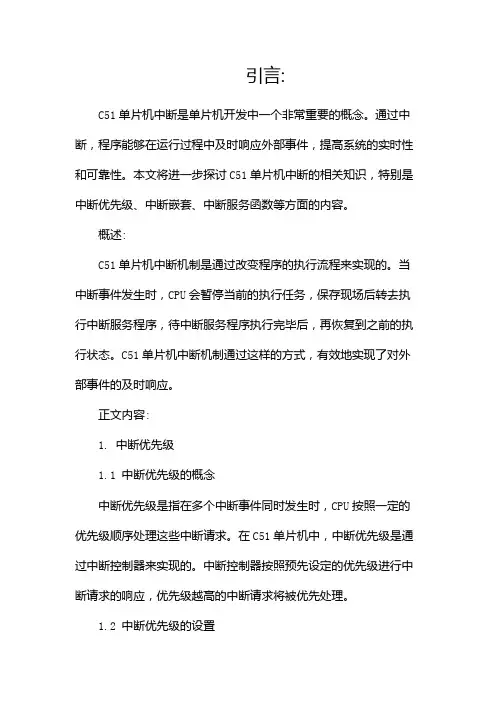

引言:C51单片机中断是单片机开发中一个非常重要的概念。

通过中断，程序能够在运行过程中及时响应外部事件，提高系统的实时性和可靠性。

本文将进一步探讨C51单片机中断的相关知识，特别是中断优先级、中断嵌套、中断服务函数等方面的内容。

概述:C51单片机中断机制是通过改变程序的执行流程来实现的。

当中断事件发生时，CPU会暂停当前的执行任务，保存现场后转去执行中断服务程序，待中断服务程序执行完毕后，再恢复到之前的执行状态。

C51单片机中断机制通过这样的方式，有效地实现了对外部事件的及时响应。

正文内容:1. 中断优先级1.1 中断优先级的概念中断优先级是指在多个中断事件同时发生时，CPU按照一定的优先级顺序处理这些中断请求。

在C51单片机中，中断优先级是通过中断控制器来实现的。

中断控制器按照预先设定的优先级进行中断请求的响应，优先级越高的中断请求将被优先处理。

1.2 中断优先级的设置在C51单片机中，中断优先级的设置是通过特殊功能寄存器（SFR）来完成的。

通过设置SFR中的相关位，可以对不同的中断请求进行优先级设置。

具体的设置方法可以参考C51单片机的相关手册和数据手册。

2. 中断嵌套2.1 中断嵌套的概念中断嵌套是指在中断服务程序执行过程中，又发生了其他的中断事件，并且这些中断事件的优先级高于当前正在执行的中断服务程序。

在C51单片机中，中断嵌套是通过中断控制器的中断请求线来实现的。

当一个中断事件发生时，如果其优先级高于当前执行的中断服务程序，CPU会立即切换到新的中断服务程序中去执行。

2.2 中断嵌套的处理方法在C51单片机中，中断嵌套的处理是通过中断服务程序的堆栈来实现的。

当发生中断嵌套时，CPU将当前的现场信息保存到堆栈中，然后切换到新的中断服务程序中执行。

当新的中断服务程序执行完毕后，CPU会从堆栈中恢复之前的现场信息，并回到原来的中断服务程序继续执行。

3. 中断服务函数3.1 中断服务函数的概念中断服务函数是指用来处理中断事件的函数。

51单片机中断系统详解51 单片机中断系统详解(定时器、计数器)51 单片机中断级别中断源INT0---外部中断0/P3.2 T0---定时器/计数器0 中断/P3.4 INT1---外部中断1/P3.3 T1----定时器/计数器1 中断/P3.5 TX/RX---串行口中断T2---定时器/计数器 2 中断第5 最低4 5 默认中断级别最高第2 第3 第4 序号(C 语言用) 0 1 2 3 intrrupt 0中断允许寄存器IE位序号符号位EA/0 ------ET2/1 ES ET1 EX1 ET0 EX0 DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0 EA---全局中允许位。

EA=1,打开全局中断控制，在此条件下，由各个中断控制位确定相应中断的打开或关闭。

EA=0,关闭全部中断。

-------,无效位。

ET2---定时器/计数器2 中断允许位。

ET2=1, 打开T2 中断。

ET2=0,关闭T2 中断。

关，。

ES---串行口中断允许位。

关，。

ES=1,打开串行口中断。

关，。

ES=0,关闭串行口中断。

关，。

ET1---定时器/计数器1 中断允许位。

关，。

ET1=1,打开T1 中断。

ET1=0,关闭T1 中断。

EX1---外部中断1 中断允许位。

EX1=1,打开外部中断1 中断。

EX1=0,关闭外部中断1 中断。

ET0---定时器/计数器0 中断允许位。

ET0=1,打开T0 中断。

EA 总中断开关，置1 为开；EX0 为外部中断0 (INT0) 开关，。

ET0 为定时器/计数器0(T0)开EX1 为外部中断1(INT1)开ET1 为定时器/计数器1(T1)开ES 为串行口(TX/RX)中断开ET2 为定时器/计数器2(T2)开ET0=0,关闭T0 中断。

EX0---外部中断0 中断允许位。

EX0=1,打开外部中断0 中断。

EX0=0,关闭外部中断0 中断。

中断优先级寄存器IP位序号位地址------PS/0 PT1/0 PX1/0 PT0/0 PX0/0 DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0 -------,无效位。
