主令电器

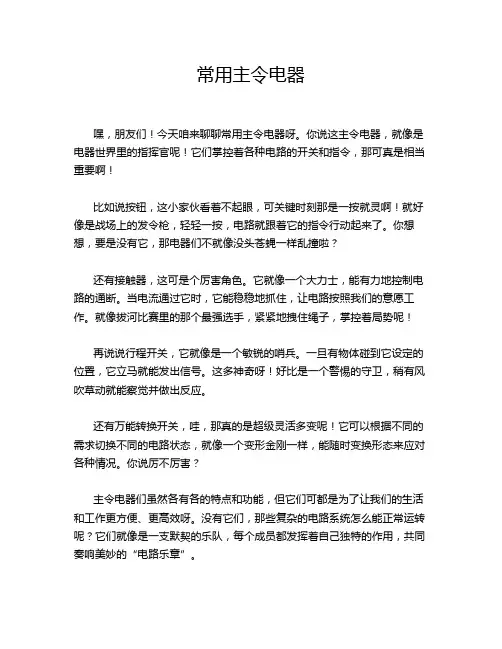

常用主令电器嘿，朋友们！今天咱来聊聊常用主令电器呀。

你说这主令电器，就像是电器世界里的指挥官呢！它们掌控着各种电路的开关和指令，那可真是相当重要啊！比如说按钮，这小家伙看着不起眼，可关键时刻那是一按就灵啊！就好像是战场上的发令枪，轻轻一按，电路就跟着它的指令行动起来了。

你想想，要是没有它，那电器们不就像没头苍蝇一样乱撞啦？还有接触器，这可是个厉害角色。

它就像一个大力士，能有力地控制电路的通断。

当电流通过它时，它能稳稳地抓住，让电路按照我们的意愿工作。

就像拔河比赛里的那个最强选手，紧紧地拽住绳子，掌控着局势呢！再说说行程开关，它就像是一个敏锐的哨兵。

一旦有物体碰到它设定的位置，它立马就能发出信号。

这多神奇呀！好比是一个警惕的守卫，稍有风吹草动就能察觉并做出反应。

还有万能转换开关，哇，那真的是超级灵活多变呢！它可以根据不同的需求切换不同的电路状态，就像一个变形金刚一样，能随时变换形态来应对各种情况。

你说厉不厉害？主令电器们虽然各有各的特点和功能，但它们可都是为了让我们的生活和工作更方便、更高效呀。

没有它们，那些复杂的电路系统怎么能正常运转呢？它们就像是一支默契的乐队，每个成员都发挥着自己独特的作用，共同奏响美妙的“电路乐章”。

你看，在我们的日常生活中，从家里的电灯开关到工厂里的大型机器设备，哪里都离不开这些主令电器的身影。

它们默默地工作着，为我们的生活提供着可靠的保障。

我们是不是应该好好珍惜它们，好好利用它们呀？想想看，如果按钮突然失灵了，那我们得费多大的劲去控制电器呀！或者接触器出了问题，电路老是不稳定，那多麻烦呀！所以说呀，这些主令电器可真是我们的好帮手，我们可不能小瞧了它们呢！总之，常用主令电器虽然看似普通，但它们的作用那可是至关重要的啊！它们就像一群幕后英雄，默默地为我们的生活和工作保驾护航。

让我们对它们说一声：谢谢你们啦！。

名词解释主令电器
主令电器是指在电力系统中控制和保护电力设备的主要设备。

这些设备通常由开关、断路器和继电器组成，并用于实现电力系统的运行、控制和保护。

主令电器的主要功能包括控制和保护电力设备、监测电力系统参数和状态、实时传递操作信号以及响应故障事件等。

主要的主令电器包括断路器、接触器、继电器和保护装置等。

断路器是用于开闭电路，保护和隔离故障的设备。

接触器是一种电磁开关，通常用于控制电动机和其他设备。

继电器是一种电气装置，用于控制和保护电力设备。

保护装置通常用于监测电流、电压和频率等参数，并在发生故障时发出信号来保护设备和人员安全。

主令电器在电力系统中起着至关重要的作用，它们能够准确、可靠地控制和保护电力设备，保障电力系统的安全运行。

常用的主令电器介绍主令电器是用来闭合和断开控制电路，用以控制电力拖动系统中电动机的启动、停止、制动及调速等。

主令电器可直接作用于控制电路，也可以通过电磁式电器间接作用于控制电路。

在控制电路中由于它是一种专门发布命令的电器，故称为主令电器。

主令电器不允许分合电路。

主令电器应用广泛、种类繁多。

按其作用可分为控制按钮、行程开关、万能转换开关、主令控制器及其他主令电器（如脚踏开关、钮子开关、紧急开关）等。

1、控制按钮控制按钮简称按钮，是一种结构简单、适用范围广泛的手动主令电器，在控制电路中做远距离手动控制电磁式电器用，也可以用来转换各种信号电路和电气联锁电路等。

控制按钮按用途和结构的不同，分为起动按钮、停止按钮、复合按钮等。

起动按钮带有常开触头，手指按下按钮帽，常开触头闭合；手指松开，常开触头复位。

起动按钮的按钮帽采用绿色。

停止按钮常带有常闭触头，手指按下按钮帽，常闭触头断开；手指松开，常闭触头复位。

停止按钮的按钮帽采用红色。

复合按钮常带有常开触头和常闭触头，手指按下按钮帽，先断开常闭触头再闭合常开触头；手指松开，常开触头和常闭触头先后复位。

2、行程开关按照生产机械的行程发出命令以控制其运行方向或行程长短的主令电器，称为行程开关。

若将行程开关安装于生产机械行程终点处，以限制其行程，则称为限位开关或终点开关。

在实际生产中，将行程开关安装在预先安排的位置，当装于生产机械运动部件上的模块撞击行程开关时，行程开关的触点动作，可实现电路的切换。

因此，行程开关是一种根据运动部件的行程位置而切换电路的电器。

行程开关广泛用于各类机床和起重机械，控制其行程、进行终端限位保护。

由于半导体元件的出现，产生了一种非接触式的行程开关，这就是接近开关。

接近开关是一种无须与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（PLC）装置提供控制指令。

主令电器之按钮开关限位开关转换开关主令电器是指用来发布操作命令、接通和分断控制电路的电器。

主令电器只适合应用于控制电路中，不适合应用于主电路中。

主令电器种类繁多，按照用途的不同可以分为控制按钮、行程开关、接近开关和万能转换开关等。

一、控制按钮控制按钮简称按钮，它是一种结构简单且使用广泛的主令电器，主要用于手动发出控制信号。

按钮一般由按钮帽、复位弹簧、桥式触点和外壳等部分组成，其结构示意图和实物图如图1所示。

图1 按钮结构示意图和实物图a)结构示意图 b)实物图操作时，当控制按钮按下，桥式动触点就向下运动，其常闭触点先断开，然后常开触点闭合。

当控制按钮松开时，在复位弹簧的作用下，桥式动触点向上运动，其常开触点先断开，然后常闭触点闭合。

按钮触点动作的时间差特性在触点竞争的应用中起关键作用。

提示：一般红色按钮帽表示停止，绿色按钮帽表示起动。

控制按钮根据结构不同分为按钮式（自复式）、自锁式、指示灯式（按钮帽内装有信号灯）、旋钮式（旋转切换操作）、钥匙式（必须插入钥匙方可操作，防止误动作）、紧急式（突出的红色蘑菇头）等。

控制按钮的图形和文字符号如图2所示。

图2 按钮的图形和文字符号按钮LA38-11D命名的含义：LA38代表按钮型号；11代表触点数，第一个1表示有1个常开触点，第二个1表示有1个常闭触点；D代表带灯型。

二、行程开关行程开关又叫位置开关或限位开关，与控制按钮的工作原理基本相同。

行程开关靠机械运动部件的撞块碰压，使其触点动作，进而向控制电路发出控制命令，控制生产机械的运动方向、限位保护及行程长短。

其本质是将机械位移信号转换为电信号，以实现对机械的电气控制。

从结构看，行程开关由操作头（推杆）、触点系统和外壳三部分组成。

操作头是行程开关的感测部分，它接收机械结构发出的动作信号，并将此信号传递到触点系统。

触点系统是行程开关的执行部分，它将操作头传来的机械信号，通过本身的转换动作转换为电信号，输出到有关控制电路，使之能按需要做出必要的反应。

主令电器主令电器：用来发布命令、改变控制系统工作状态的电器。

（闭合、断开控制电路，不允许分合主电路）常用主令电器：控制按钮、行程开关．万能转换开关和主令控制器等。

一、控制按钮1、结构：按钮帽、复位弹簧、动触点、静触点2、原理：↓ 动触点下移，先断开常闭触点，后接通常开触点 ↑ 动触点上移，先断开常开触点，后接通常闭触点3、作用：发布命令、机械联锁4、种类：1）颜色：红—停止 绿—起动 黑—点动 2）结构：蘑菇—急停 指示灯式—指示 钥匙—安全 平钮—一般5、图形和文字符号SB SB SB1— 按钮 2—复位弹簧 3一常闭触点 4一常开触点注意：水平绘制时，逆时针旋转二、行程开关与接近开关（根据运动部件的行程位置切换电路的器件）作用：机械位移信号—→电信号1、行程开关（有触点）1）结构：推杠代替按钮帽2）原理：由移动物体碰压推杠使触点动作。

（微动开关：触点瞬间完成换接，不受推杠下压速度影响）3）分类：自复位式（直杠式）、非自复位式（滚轮式）4）符号：SQ2、接近开关（无触点）1）原理：电磁感应2）优点：无接触、定位精度高，使用寿命长3）分类：电感式（只能检测金属物体）、电容式三、万能转换开关（多挡式、控制多回路的主令电器）1．作用1）低压断路机构的合闸与分闸；2）电压表、电流表的转换开关；3）小容量电动机的起动、调速和换向。

（万能转换开关的通断能力不高，只能直接控制小容量电动机）2．结构：触点座、凸轮、转轴、手柄（层）与转换开关比较：1）层数多（1～10层）2）触点多（每层3对）3）手柄转换位多 （2～12） 3．图形和文字符号万能转换开关的真值表(触点接通用×表示)和图形文字符号（“●”表示手柄在该位置时触点接通）四、主令控制器（较为频繁的切换复杂的多回路控制电路的主令电器）主令控制器的触头是按小电流设计，尺寸小，不需要灭弧装置（不能直接控制电动机）。

按结构型式可分为： 1、凸轮非调整式主令控制器凸轮不能调整，其触点只能按一定的触点开闭表动作。

主令电器主令电器在自动控制系统中用于发送控制指令，能直接接通和断开控制电路，远距离发出手动指令去控制其他电器〔接触器、继电器等〕，也可以通过电磁式电器间接作用于控制电路，但不能直接分合主电路。

主令电器种类繁多，应用极广，常用的主令电器按其作用可分为控制按钮、行程开关、万能转换开关、主令控制器及其他主令电器〔脚踏开关、钮子开关、紧急开关〕等。

下面仅介绍控制线路中常用的主令电路〔1〕控制按钮控制按钮简称按钮，是最常用的主令电器。

按钮为手动控制，可作远距离电气控制使用。

以LA18、LA19系列为例，其外形结构如图18所示，其图形及文字符号如图19所示。

图18按钮外形及结构图1-按钮帽 2-复位弹簧 3-动触点 4-动合触点的静触点 5-动断触点的静触点 6、7-触点接线柱(a )SB SB (b )SB(c )〔a〕动合触点〔b〕动断触点〔c〕复式图19 按钮的图形和文字符号1〕结构与原理既有动合触点，也有动断触点的按钮称为复合式按钮，如图19所示。

常态时，无外力施于按钮帽1，静触点4断开，静触点5闭合。

当需要发出指令，有外力施于1上时，动触点3将动断触点5分断，动合触点4闭合。

当外力消失时，触点在复位弹簧2的作用下自动复位。

LA18系列按钮采用积木式结构，触头数目可按需要拼装，一般装成二动合、二动断，也可根据需要装配成1动合、1动断到6动合、6动断形式。

控制按钮可做成单式〔一个按钮〕、复式〔两个按钮〕和三联式〔3个按钮〕的形式。

为便于识别各个按钮的作用，防止误操作，通常在按钮帽上做出不同标志或涂以不同颜色，表示不同作用。

工作中为便于识别不同作用的按钮，防止误操作，国标GB5226-85对其颜色规定如下：①停止和急停按钮：红色。

按红色按钮时，必须使设备断电、停车。

②启动按钮：绿色。

③点动按钮：黑色。

④启动与停止交替按钮：必须是黑色、白色或灰色，不得使用红色和绿色。

⑤复位按钮：必须是蓝色；当其兼有停止作用时，必须是红色。

什么是主令电器?主令电器作用和分类
主令电器是用作闭合或断开控制电路、以发出指令或作程序控制的开关电器。

它包括按钮、凸轮开关、行程开关、指示灯、指示塔等。

另外还有踏脚开关、接近开关、倒顺开关、紧急开关、钮子开关等。

主令电器分类：
按钮开关的结构种类很多，可分为普通揿钮式、蘑菇头式、自锁式、自复位式、旋柄式、带指示灯式、带灯符号式及钥匙式等，有单钮、双钮、三钮及不同组合形式，一般是采用积木式结构，由按钮帽，复位弹簧，桥式触头和外壳等组成，通常做成复合式，有一对常闭触头和常开触头，有的产品可通过多个元件的串联增加触头对数。

还有一
种自持式按钮，按下后即可自动保持闭合位置，断电后才能打开。

一类为以机械行程直接接触驱动，作为输入信号的行程开关和微动开关；另一类为以电磁信号（非接触式）作为输入动作信号的接近开关。

其中最常见的是行程开关，它利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。

通常，这类开关被用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。

主令电器定义嘿，朋友们！今天咱来唠唠主令电器。

你说这主令电器啊，就像是电器世界里的指挥官！它呀，专门负责给其他电器下达各种指令，就好像是乐队里的指挥家，指挥着各种乐器演奏出美妙的乐章。

你想想看，要是没有主令电器，那这一堆电器不就乱套啦？就好比一支军队没有了将军，那还不得打得稀里糊涂呀！主令电器就是这么重要，它掌控着整个电器系统的运行节奏。

比如说按钮吧，这可是常见的主令电器之一。

你轻轻一按，嘿，就像给电器发出了一道命令，它就得乖乖听话开始工作啦。

还有转换开关，就像个机灵的小猴子，在不同的电路之间跳来跳去，灵活地切换着各种状态。

再说说行程开关，这玩意儿可神奇了。

它就像是个敏感的小卫士，一旦某个物体碰到了它设定的位置，它马上就发出信号，让其他电器做出相应的反应。

你说这多有意思呀！主令电器的种类那可多了去了，每一种都有它独特的作用和魅力。

它们虽然看起来不起眼，但是在各种电器设备中可是起着至关重要的作用呢！就像我们生活中的那些默默付出的人，虽然不显眼，但却不可或缺。

你看那些大型的机械设备，要是没有主令电器精准地指挥，能正常运转吗？肯定不行呀！主令电器就像是背后的无名英雄，默默地保障着一切的顺利进行。

我们家里的电器其实也有主令电器的身影呢。

比如说电灯的开关，那不就是个简单的主令电器嘛。

你每天都在和它打交道，可你有没有想过它的重要性呢？所以啊，可别小瞧了这主令电器。

它们虽然小小的，但是作用大大的！它们就像是电器世界里的精灵，在看不见的地方忙碌着，为我们的生活带来便利和舒适。

下次当你再使用电器的时候，不妨想想那些默默工作的主令电器吧，是不是觉得它们特别了不起呢？反正我是这么觉得的！主令电器，真是电器世界里不可或缺的存在啊！。
