江苏省XY中等专业学校2022-2023-1教案编号：备课组别电子课程名称电力拖动所在年级二年级主备教师授课教师授课系部授课班级授课日期课题 1.3主令电器教学目标1．主令电器的分类2．主令电器的结构、特点、工作原理以及图形符号与文字符号。
3. 主令电器的结构、特点、工作原理以及图形符号与文字符号重点常用主令电器和熔断器的结构、特点、工作原理以及图形符号与文字符号。
难点常用主令电器和熔断器的名称、型号、基本技术数据。
教法观察演示法. 讲授法. 启发讨论法. 媒体应用法教学设备各类主令电器、熔断器若干教学环节教学活动内容及组织过程个案补充教学内容新课引入二、位置开关位置开关又称行程开关和限位开关。
位置开关是用以反映工作机械的行程位置，发出命令以控制其运动方向和行程大小的主令电器。
位置开关与按钮的区别在于按钮是由人的手指来完成的，而行程开关是由与机械一起运动的撞块来完成的。
１．结构与符号：教学内容２．用途：使用在生产机械的位置改变时，需接通或断开某些控制回路，达到一定要求的电路中。
３．选用：可根据使用场合和控制电路的要求进行选用。
４．安装：安装位置要准确、牢固，确保与挡铁可靠碰撞。
使用中，检查触点是否灵活、可靠。
防止因行程开关触点接触不良或接线松脱产生误动作而导致设备和人身安全事故。
三、接近开关接近开关即晶体管无触点位置开关，它的功能是当有某种物体与之接近到一定距离时就发出动作信号，以控制继电器或逻辑元件。
1．用途：除行程控制和限位保护外，还可作为检测金属体的存在、高速计数、测速、定位、变换运动方向、检测零件尺寸、液面控制及用作无触点按钮等。
2．类型：目前应用较多的集成电路接近开关有ＬＪ系列ＬＸＪ系列。
3．ＬＪ系列交流两线接近开关的接线方式与符号教学内容四、万能转换开关１．结构：万能转换开关是由多组相同结构的触点组件叠装而成的多回路控制电器。
２．用途：主要用作控制线路的转换。
３．选用：万能转换开关根据用途、接线方式、所需触点挡数和额定电流来选择。

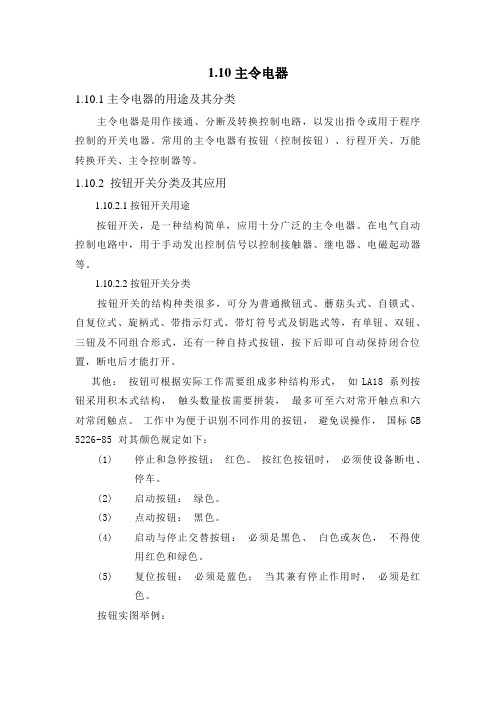

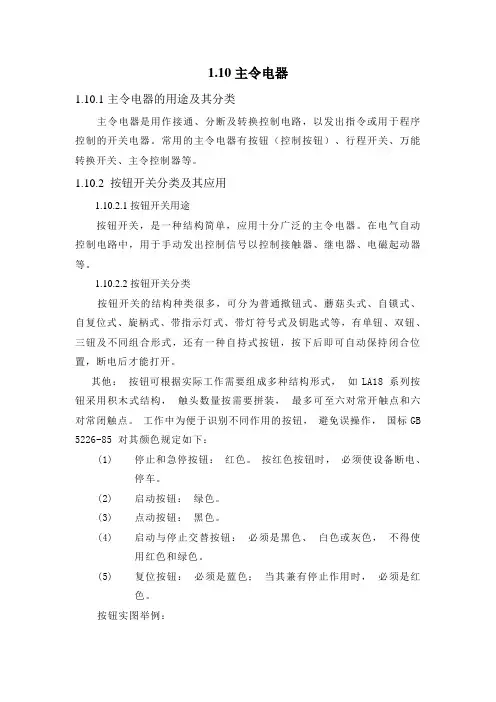

1.10主令电器1.10.1主令电器的用途及其分类主令电器是用作接通、分断及转换控制电路，以发出指令或用于程序控制的开关电器。
常用的主令电器有按钮（控制按钮）、行程开关、万能转换开关、主令控制器等。
1.10.2 按钮开关分类及其应用1.10.2.1按钮开关用途按钮开关，是一种结构简单，应用十分广泛的主令电器。
在电气自动控制电路中，用于手动发出控制信号以控制接触器、继电器、电磁起动器等。
1.10.2.2按钮开关分类按钮开关的结构种类很多，可分为普通揿钮式、蘑菇头式、自锁式、自复位式、旋柄式、带指示灯式、带灯符号式及钥匙式等，有单钮、双钮、三钮及不同组合形式，还有一种自持式按钮，按下后即可自动保持闭合位置，断电后才能打开。
其他：按钮可根据实际工作需要组成多种结构形式，如LA18 系列按钮采用积木式结构，触头数量按需要拼装，最多可至六对常开触点和六对常闭触点。
工作中为便于识别不同作用的按钮，避免误操作，国标GB 5226-85 对其颜色规定如下：(1)停止和急停按钮：红色。
按红色按钮时，必须使设备断电、停车。
(2)启动按钮：绿色。
(3)点动按钮：黑色。
(4)启动与停止交替按钮：必须是黑色、白色或灰色，不得使用红色和绿色。
(5)复位按钮：必须是蓝色；当其兼有停止作用时，必须是红色。
按钮实图举例：:1.10.2.3按钮开关结构 按钮结构：一般是采用积木式结构，由按钮帽，复位弹簧，桥式触头和外壳等组成，通常做成复合式，有一对常闭触头和常开触头，有的产品可通过多个元件的串联增加触头对数。
1.10.2.4按钮的图形及文字符号(a) 常开触点； (b) 常闭触点； (c) 复式触点1:按钮帽2：复位弹簧3：动触头4：常闭静触头5：常开静触头(a)SBSB(b)SB(c)1.10.3 限位开关分类及其应用1.10.3.1限位开关用途限位开关，又称位置开关，是一种将机器信号换为电气信号，以控制运动部件位置或者行程的自动控制电器。
