主令电器—控制按钮

常用的主令电器介绍主令电器是用来闭合和断开控制电路，用以控制电力拖动系统中电动机的启动、停止、制动及调速等。

主令电器可直接作用于控制电路，也可以通过电磁式电器间接作用于控制电路。

在控制电路中由于它是一种专门发布命令的电器，故称为主令电器。

主令电器不允许分合电路。

主令电器应用广泛、种类繁多。

按其作用可分为控制按钮、行程开关、万能转换开关、主令控制器及其他主令电器（如脚踏开关、钮子开关、紧急开关）等。

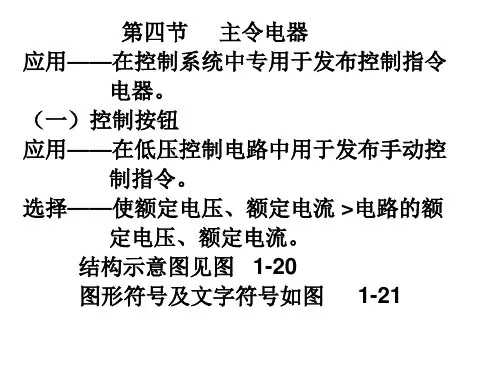

1、控制按钮控制按钮简称按钮，是一种结构简单、适用范围广泛的手动主令电器，在控制电路中做远距离手动控制电磁式电器用，也可以用来转换各种信号电路和电气联锁电路等。

控制按钮按用途和结构的不同，分为起动按钮、停止按钮、复合按钮等。

起动按钮带有常开触头，手指按下按钮帽，常开触头闭合；手指松开，常开触头复位。

起动按钮的按钮帽采用绿色。

停止按钮常带有常闭触头，手指按下按钮帽，常闭触头断开；手指松开，常闭触头复位。

停止按钮的按钮帽采用红色。

复合按钮常带有常开触头和常闭触头，手指按下按钮帽，先断开常闭触头再闭合常开触头；手指松开，常开触头和常闭触头先后复位。

2、行程开关按照生产机械的行程发出命令以控制其运行方向或行程长短的主令电器，称为行程开关。

若将行程开关安装于生产机械行程终点处，以限制其行程，则称为限位开关或终点开关。

在实际生产中，将行程开关安装在预先安排的位置，当装于生产机械运动部件上的模块撞击行程开关时，行程开关的触点动作，可实现电路的切换。

因此，行程开关是一种根据运动部件的行程位置而切换电路的电器。

行程开关广泛用于各类机床和起重机械，控制其行程、进行终端限位保护。

由于半导体元件的出现，产生了一种非接触式的行程开关，这就是接近开关。

接近开关是一种无须与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（PLC）装置提供控制指令。

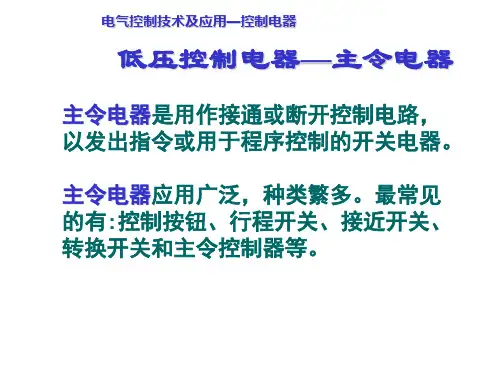

主令电器主令电器：用来发布命令、改变控制系统工作状态的电器。

（闭合、断开控制电路，不允许分合主电路）常用主令电器：控制按钮、行程开关．万能转换开关和主令控制器等。

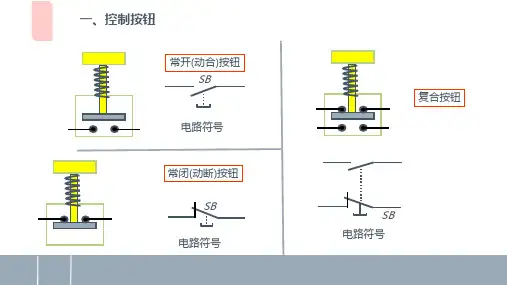

一、控制按钮1、结构：按钮帽、复位弹簧、动触点、静触点2、原理：↓ 动触点下移，先断开常闭触点，后接通常开触点 ↑ 动触点上移，先断开常开触点，后接通常闭触点3、作用：发布命令、机械联锁4、种类：1）颜色：红—停止 绿—起动 黑—点动 2）结构：蘑菇—急停 指示灯式—指示 钥匙—安全 平钮—一般5、图形和文字符号SB SB SB1— 按钮 2—复位弹簧 3一常闭触点 4一常开触点注意：水平绘制时，逆时针旋转二、行程开关与接近开关（根据运动部件的行程位置切换电路的器件）作用：机械位移信号—→电信号1、行程开关（有触点）1）结构：推杠代替按钮帽2）原理：由移动物体碰压推杠使触点动作。

（微动开关：触点瞬间完成换接，不受推杠下压速度影响）3）分类：自复位式（直杠式）、非自复位式（滚轮式）4）符号：SQ2、接近开关（无触点）1）原理：电磁感应2）优点：无接触、定位精度高，使用寿命长3）分类：电感式（只能检测金属物体）、电容式三、万能转换开关（多挡式、控制多回路的主令电器）1．作用1）低压断路机构的合闸与分闸；2）电压表、电流表的转换开关；3）小容量电动机的起动、调速和换向。

（万能转换开关的通断能力不高，只能直接控制小容量电动机）2．结构：触点座、凸轮、转轴、手柄（层）与转换开关比较：1）层数多（1～10层）2）触点多（每层3对）3）手柄转换位多 （2～12） 3．图形和文字符号万能转换开关的真值表(触点接通用×表示)和图形文字符号（“●”表示手柄在该位置时触点接通）四、主令控制器（较为频繁的切换复杂的多回路控制电路的主令电器）主令控制器的触头是按小电流设计，尺寸小，不需要灭弧装置（不能直接控制电动机）。

按结构型式可分为： 1、凸轮非调整式主令控制器凸轮不能调整，其触点只能按一定的触点开闭表动作。

<<常用低压电器之主令电器、电磁执行机构、电气安装附件>>姓名：序号：院别：班级：完成时间：常用低压电器（主令电器电磁执行机构电气安装附件）主令电器主令电器是用来接通和分断控制电路以发布命令、或对生产过程作程序控制的开关电器。

它包括控制按钮、行程开关、接近开关、转换开关和主令控制器等。

一．控制按钮（一）按钮开关用途.按钮开关，是一种结构简单，应用十分广泛的主令电器。

在电气自动控制电路中，用于手动发出控制信号以控制接触器、继电器、电磁起动器等。

（二）按钮开关分类.按钮开关的结构种类很多，可分为普通揿钮式、蘑菇头式、自锁式、自复位式、旋柄式、带指示灯式、带灯符号式及钥匙式等，有单钮、双钮、三钮及不同组合形式，还有一种自持式按钮，按下后即可自动保持闭合位置，断电后才能打开。

为了标明各个按钮作用，以避免误操作，通常将按钮帽作成不同的颜色，以示区别，如红色为停止和急停按钮。

绿色为启动按钮。

黑色为点动按钮。

启动与停止交替按钮必须是黑色、白色或灰色，不得使用红色和绿色。

复位按钮必须是蓝色，当其兼有停止作用时，必须是红色等。

（三）工作原理：按钮被按下时，动触桥下移，动断静触点断开，动合静触点接通；松开按钮时，在复位弹簧的作用下，动触桥复位，动合静触点断开，经过一定行程后，动断静触点闭合复位。

（四）按钮的选用（1）根据使用场合和具体用途选择按钮的种类。

（2）根据工作状态指示和工作情况要求，选择按钮的颜色。

（3）根据控制回路的需要选择按钮的数量。

（五）按钮的安装与使用（1）按钮安装在面板上时，应布置整齐，排列合理。

（2）同一机床运动部件有几种不同的工作状态时，应使每一对相反状态的按钮安装在一组。

（3）按钮的安装应牢固，安装按钮的金属板或金属按钮盒必须可靠接地。

（4）由于按钮的触头间距较小，应注意保持触头间的清洁。

（5）光标按钮一般不宜用于需长期通电显示处。

二．限位开关（一）限位开关用途限位开关，又称位置开关，是一种将机器信号换为电气信号，以控制运动部件位置或者行程的自动控制电器。
