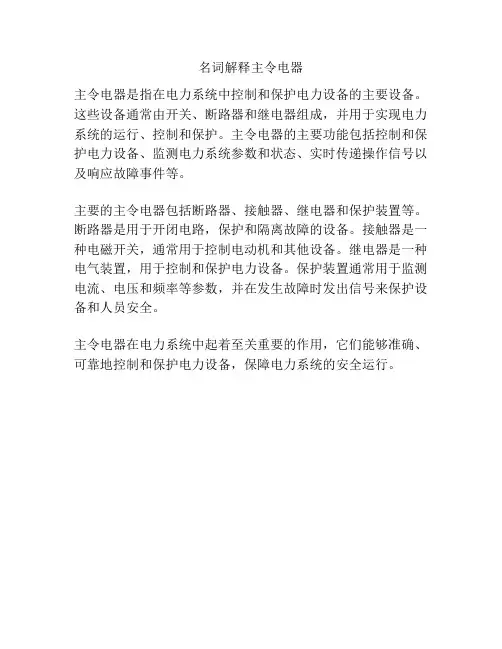

名词解释主令电器
主令电器是指在电力系统中控制和保护电力设备的主要设备。
这些设备通常由开关、断路器和继电器组成，并用于实现电力系统的运行、控制和保护。
主令电器的主要功能包括控制和保护电力设备、监测电力系统参数和状态、实时传递操作信号以及响应故障事件等。
主要的主令电器包括断路器、接触器、继电器和保护装置等。
断路器是用于开闭电路，保护和隔离故障的设备。
接触器是一种电磁开关，通常用于控制电动机和其他设备。
继电器是一种电气装置，用于控制和保护电力设备。
保护装置通常用于监测电流、电压和频率等参数，并在发生故障时发出信号来保护设备和人员安全。
主令电器在电力系统中起着至关重要的作用，它们能够准确、可靠地控制和保护电力设备，保障电力系统的安全运行。
<<常用低压电器之主令电器、电磁执行机构、电气安装附件>>姓名：序号：院别：班级：完成时间：常用低压电器（主令电器电磁执行机构电气安装附件）主令电器主令电器是用来接通和分断控制电路以发布命令、或对生产过程作程序控制的开关电器。
它包括控制按钮、行程开关、接近开关、转换开关和主令控制器等。
一．控制按钮（一）按钮开关用途.按钮开关，是一种结构简单，应用十分广泛的主令电器。
在电气自动控制电路中，用于手动发出控制信号以控制接触器、继电器、电磁起动器等。
（二）按钮开关分类.按钮开关的结构种类很多，可分为普通揿钮式、蘑菇头式、自锁式、自复位式、旋柄式、带指示灯式、带灯符号式及钥匙式等，有单钮、双钮、三钮及不同组合形式，还有一种自持式按钮，按下后即可自动保持闭合位置，断电后才能打开。
为了标明各个按钮作用，以避免误操作，通常将按钮帽作成不同的颜色，以示区别，如红色为停止和急停按钮。
绿色为启动按钮。
黑色为点动按钮。
启动与停止交替按钮必须是黑色、白色或灰色，不得使用红色和绿色。
复位按钮必须是蓝色，当其兼有停止作用时，必须是红色等。
（三）工作原理：按钮被按下时，动触桥下移，动断静触点断开，动合静触点接通；松开按钮时，在复位弹簧的作用下，动触桥复位，动合静触点断开，经过一定行程后，动断静触点闭合复位。
（四）按钮的选用（1）根据使用场合和具体用途选择按钮的种类。
（2）根据工作状态指示和工作情况要求，选择按钮的颜色。
（3）根据控制回路的需要选择按钮的数量。
（五）按钮的安装与使用（1）按钮安装在面板上时，应布置整齐，排列合理。
（2）同一机床运动部件有几种不同的工作状态时，应使每一对相反状态的按钮安装在一组。
（3）按钮的安装应牢固，安装按钮的金属板或金属按钮盒必须可靠接地。
（4）由于按钮的触头间距较小，应注意保持触头间的清洁。
（5）光标按钮一般不宜用于需长期通电显示处。
二．限位开关（一）限位开关用途限位开关，又称位置开关，是一种将机器信号换为电气信号，以控制运动部件位置或者行程的自动控制电器。
习题与解答电气控制部分1-1.说明电磁式接触器的主要结构和作用。
答：基本由触点系统、电磁机构和灭弧装置三部分组成。
电磁式接触器的触点系统和电磁机构是对电路的通断起作用的功能性部件，灭弧装置是保证触点高质量通断及保护电器安全的保护性部件。
1-2.自动接通和关断电动机主电路，可使用什么电器？它由哪几部分组成？答：使用电磁式接触器可以自动接通和关断电动机主电路。
电磁式接触器的组成：电磁式接触器基本由触点系统、电磁机构和灭弧装置三部分组成（另：还有由释放弹簧和触点弹簧组成的反力装置）。
1-3.什么电器能自动接通和关断电动机主电路，并说明其主要结构和作用。
答：使用电磁式接触器可以自动接通和关断电动机主电路。
电磁式接触器的组成：电磁式接触器基本由触点系统、电磁机构和灭弧装置三部分组（另：还有由释放弹簧和触点弹簧组成的反力装置）。
1-4.简述交流接触器在电路中的作用，结构和工作原理。
答：交流接触器是利用电磁吸力进行操作的电磁开关。
常用来控制电动机，电热设备，电焊机等和继电器配合，还可以作为过电流和过电压的保护动作的执行元件。
结构：由触头系统、电磁系统和灭弧系统三部分组成。
工作原理：当吸引线圈两端加上额定电压时，动、静铁芯间产生大于反作用弹簧弹力的电磁吸力，动、静铁芯吸合，带动动铁芯上的触头动作，即常闭触头断开，常开触头闭合；当吸引线圈端电压消失后，电磁吸力消失，触头在反弹力作用下恢复常态。
由于吸引线圈中通入的是交流电，铁芯中产生交变磁通，形成交变的电磁吸力，造成动铁芯吸合不牢产生振动和噪音。
振动易使电器结构松散，寿命减低，同时使触头接触不良，易于熔焊和蚀损。
噪声污染环境，使工人感到疲劳。
为了减小铁芯振动和噪音，在铁芯极面下安装短路环。
1-5.从接触器的结构上，如何区分是交流还是直流接触器？答：两者结构和工作原理基本相同，均由电磁机构、触头系统和灭弧装置组成。
但直流接触器的电磁机构采用沿棱角转动拍合式铁心，线圈中通入直流电不会产生涡流。
主令电器主令电器在自动控制系统中用于发送控制指令，能直接接通和断开控制电路，远距离发出手动指令去控制其他电器〔接触器、继电器等〕，也可以通过电磁式电器间接作用于控制电路，但不能直接分合主电路。
主令电器种类繁多，应用极广，常用的主令电器按其作用可分为控制按钮、行程开关、万能转换开关、主令控制器及其他主令电器〔脚踏开关、钮子开关、紧急开关〕等。
下面仅介绍控制线路中常用的主令电路〔1〕控制按钮控制按钮简称按钮，是最常用的主令电器。
按钮为手动控制，可作远距离电气控制使用。
以LA18、LA19系列为例，其外形结构如图18所示，其图形及文字符号如图19所示。
图18按钮外形及结构图1-按钮帽 2-复位弹簧 3-动触点 4-动合触点的静触点 5-动断触点的静触点 6、7-触点接线柱(a )SB SB (b )SB(c )〔a〕动合触点〔b〕动断触点〔c〕复式图19 按钮的图形和文字符号1〕结构与原理既有动合触点，也有动断触点的按钮称为复合式按钮，如图19所示。
常态时，无外力施于按钮帽1，静触点4断开，静触点5闭合。
当需要发出指令，有外力施于1上时，动触点3将动断触点5分断，动合触点4闭合。
当外力消失时，触点在复位弹簧2的作用下自动复位。
LA18系列按钮采用积木式结构，触头数目可按需要拼装，一般装成二动合、二动断，也可根据需要装配成1动合、1动断到6动合、6动断形式。
控制按钮可做成单式〔一个按钮〕、复式〔两个按钮〕和三联式〔3个按钮〕的形式。
为便于识别各个按钮的作用，防止误操作，通常在按钮帽上做出不同标志或涂以不同颜色，表示不同作用。
工作中为便于识别不同作用的按钮，防止误操作，国标GB5226-85对其颜色规定如下：①停止和急停按钮：红色。
按红色按钮时，必须使设备断电、停车。
②启动按钮：绿色。
③点动按钮：黑色。
④启动与停止交替按钮：必须是黑色、白色或灰色，不得使用红色和绿色。
⑤复位按钮：必须是蓝色；当其兼有停止作用时，必须是红色。
1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2、主令电器：自动控制系统中用于发送控制指令的电器。

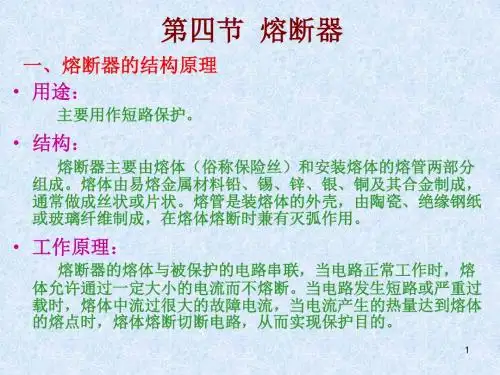

3、熔断器：是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。
4、时间继电器：一种触头延时接通或断开的控制电器。
5、电气原理图:电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁:“联锁〞电路实质上是两个禁止电路的组合。
K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。
7、自锁电路：自锁电路是利用输出信号本身联锁来保持输出的动作。
8、零压保护: 为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。
9、欠压保护: 在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。
12、减压起动:电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。
13、主电路：主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路:辅助电路是小电流通过电路15、速度继电器：以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。
16、继电器：继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器：是利用电流的热效应原理来工作的保护电器。
18、交流继电器：吸引线圈电流为交流的继电器。
21、触头:触头亦称触点，是电磁式电器的执行元件，起接通和分断电路的作用。
22、电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。
23、电弧实际上是触头间气体在强电场作用下产生的放电现象24、接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器26、点动电路:按下点动按钮，线圈通电吸合，主触头闭合，电动机接人三相交流电源，起动旋转；松开按钮，线圈断电释放，主触头断开，电动机断电停转，27、电气控制系统是由电气控制元器件按一定要求连接而成29、电器元件布置图是用来说明电气原理中各元器件的实际安装位置的图30、电气安装接线图是电气原理图的具体实现形式，它是用规定的图形符号按电器元件的实际位置和实际接线来绘制的二、填空：1、常用的低压电器是指工作电压在交流( 1200 )V 以下、直流( 1500 )V 以下的电器。
主令电器第一章电气控制基础主讲人：陈炜主令电器：自动控制系统中用于发送动作指令的电器。
常用来控制电动机的起动、停车、调速及制动等。
常用的主令电器：按钮、行程开关接近开关、脚踏开关万能转换开关、主令控制器等❍按钮❍按钮结构：由按钮帽、复位弹簧、触点和外壳等组成。
按钮帽触点系统复位弹簧按钮帽触点系统连接件❍按钮❍触点动作特点：先断后合常开触点静触点金属推杆常闭触点静触点触点弹簧❍按钮❍触点动作特点：先断后合按钮帽下压按钮帽松开❍按钮❍按钮种类❍按结构分：揿钮式、紧急式、钥匙式、旋钮式、带灯式等。
❍按颜色分：红、绿、黄、黑、蓝等。
❍按钮选择：依据使用场所，选择按钮帽的形状、颜色和触点数量。
❍按钮❍按钮符号❍行程开关❍行程开关作用：运动部件的位置检测和限位保护。
❍行程开关结构：由金属推杆、触点系统等部分组成。
❍行程开关❍行程开关分类：直动式、滚轮式、微动式等等。
直动式滚轮式、微动式❍行程开关❍行程开关符号❍接近开关接近开关是一种非接触式的位置检测开关。
❍接近开关结构：由感应头、高频振荡器、放大器和外壳组成。
❍接近开关类型：电感式、电容式。
❍接近开关❍电感式接近开关：它的感应头是一个具有铁氧体磁心的电感线圈，只能用于检测金属物体。
当金属块接近感应头时，金属中产生的涡流吸收了振荡的能量，使振荡减弱以至停振，因而产生振荡和停振两种信号，经整形放大器转换成二进制的开关信号。
❍电容式接近开关：它的感应头是一个圆形平板电极，与振荡电路的地线形成一个分布电容，当有物体接近感应头时，电容量增大而使振荡器停振，经整形放大器后输出二进制的开关信号。
电容式接近开关既能检测金属，又能检测非金属及液体。
❍光电开关光电开关是一种非接触式的位置检测开关。
❍光电开关结构：由发射器、接收器和检测电路三部分组成。
❍光电开关❍光电开关类型：对射式、反射式对射式光电开关：发射器和接收器是分离在两侧，装在两个外壳中。
当无遮挡物时，接收器能够接收到发射器发出的红外线，触点动作；当有物体挡住时，接收器便接收不到红外线，触点复位。
