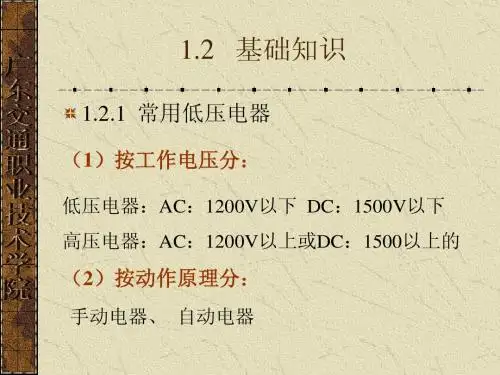

电气原理图常用的8种电气元件（附实物和电气符号）断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，下面我们以图文的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。
1、断路器低压断路器又分为为自动空气开关、塑壳断路器和框架式断路器等，可手动开关。
框架式断路器又能用启动和分闸线圈远程控制。
断路器主要对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电源电路。
断路器文字符号为：QF断路器图形符号为：2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。
接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。
接触器文字符号为：KM接触器图形符号为：3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。
热继电器文字符号：FR热继电器图形符号：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。
其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。
当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。
中间继电器文字符号：KA中间继电器图形符号：5、按钮在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。
常用的LA18、LA19、LA20等系列按钮，适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W 的控制回路中。
按钮文字符号：SB按钮图形符号：按钮颜色要求：（1）“停止”按钮和“急停”按钮必须是红色。
当按下红色按钮时必须使设备停止运行或断电。
主令电器第一章电气控制基础主讲人：陈炜主令电器：自动控制系统中用于发送动作指令的电器。
常用来控制电动机的起动、停车、调速及制动等。
常用的主令电器：按钮、行程开关接近开关、脚踏开关万能转换开关、主令控制器等❍按钮❍按钮结构：由按钮帽、复位弹簧、触点和外壳等组成。
按钮帽触点系统复位弹簧按钮帽触点系统连接件❍按钮❍触点动作特点：先断后合常开触点静触点金属推杆常闭触点静触点触点弹簧❍按钮❍触点动作特点：先断后合按钮帽下压按钮帽松开❍按钮❍按钮种类❍按结构分：揿钮式、紧急式、钥匙式、旋钮式、带灯式等。
❍按颜色分：红、绿、黄、黑、蓝等。
❍按钮选择：依据使用场所，选择按钮帽的形状、颜色和触点数量。
❍按钮❍按钮符号❍行程开关❍行程开关作用：运动部件的位置检测和限位保护。
❍行程开关结构：由金属推杆、触点系统等部分组成。
❍行程开关❍行程开关分类：直动式、滚轮式、微动式等等。
直动式滚轮式、微动式❍行程开关❍行程开关符号❍接近开关接近开关是一种非接触式的位置检测开关。
❍接近开关结构：由感应头、高频振荡器、放大器和外壳组成。
❍接近开关类型：电感式、电容式。
❍接近开关❍电感式接近开关：它的感应头是一个具有铁氧体磁心的电感线圈，只能用于检测金属物体。
当金属块接近感应头时，金属中产生的涡流吸收了振荡的能量，使振荡减弱以至停振，因而产生振荡和停振两种信号，经整形放大器转换成二进制的开关信号。
❍电容式接近开关：它的感应头是一个圆形平板电极，与振荡电路的地线形成一个分布电容，当有物体接近感应头时，电容量增大而使振荡器停振，经整形放大器后输出二进制的开关信号。
电容式接近开关既能检测金属，又能检测非金属及液体。
❍光电开关光电开关是一种非接触式的位置检测开关。
❍光电开关结构：由发射器、接收器和检测电路三部分组成。
❍光电开关❍光电开关类型：对射式、反射式对射式光电开关：发射器和接收器是分离在两侧，装在两个外壳中。
当无遮挡物时，接收器能够接收到发射器发出的红外线，触点动作；当有物体挡住时，接收器便接收不到红外线，触点复位。

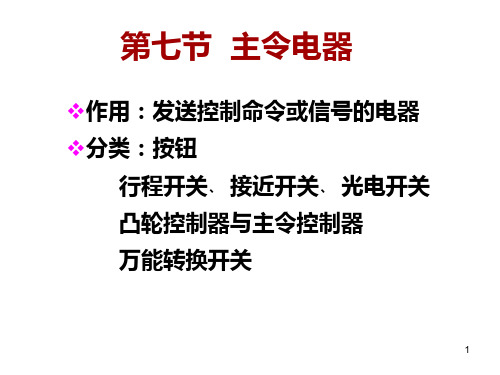

主令电器主令电器：用来发布命令、改变控制系统工作状态的电器。
（闭合、断开控制电路，不允许分合主电路）常用主令电器：控制按钮、行程开关．万能转换开关和主令控制器等。
一、控制按钮1、结构：按钮帽、复位弹簧、动触点、静触点2、原理：↓ 动触点下移，先断开常闭触点，后接通常开触点 ↑ 动触点上移，先断开常开触点，后接通常闭触点3、作用：发布命令、机械联锁4、种类：1）颜色：红—停止 绿—起动 黑—点动 2）结构：蘑菇—急停 指示灯式—指示 钥匙—安全 平钮—一般5、图形和文字符号SB SB SB1— 按钮 2—复位弹簧 3一常闭触点 4一常开触点注意：水平绘制时，逆时针旋转二、行程开关与接近开关（根据运动部件的行程位置切换电路的器件）作用：机械位移信号—→电信号1、行程开关（有触点）1）结构：推杠代替按钮帽2）原理：由移动物体碰压推杠使触点动作。
（微动开关：触点瞬间完成换接，不受推杠下压速度影响）3）分类：自复位式（直杠式）、非自复位式（滚轮式）4）符号：SQ2、接近开关（无触点）1）原理：电磁感应2）优点：无接触、定位精度高，使用寿命长3）分类：电感式（只能检测金属物体）、电容式三、万能转换开关（多挡式、控制多回路的主令电器）1．作用1）低压断路机构的合闸与分闸；2）电压表、电流表的转换开关；3）小容量电动机的起动、调速和换向。
（万能转换开关的通断能力不高，只能直接控制小容量电动机）2．结构：触点座、凸轮、转轴、手柄（层）与转换开关比较：1）层数多（1～10层）2）触点多（每层3对）3）手柄转换位多 （2～12） 3．图形和文字符号万能转换开关的真值表(触点接通用×表示)和图形文字符号（“●”表示手柄在该位置时触点接通）四、主令控制器（较为频繁的切换复杂的多回路控制电路的主令电器）主令控制器的触头是按小电流设计，尺寸小，不需要灭弧装置（不能直接控制电动机）。
按结构型式可分为： 1、凸轮非调整式主令控制器凸轮不能调整，其触点只能按一定的触点开闭表动作。
主令电器的分类
主令电器是一种机械操作的控制电器，在自动控制系统中用于发送和转换控制命令，使继电器和接触器动作，从而改变电器设备的工作状态（如电动机的起动、停止、变速等）。
它用于控制电路，不能直接分合主电路。
最常见的主令电器有:控制按钮、行程开关、接近开关、转换开关和光电开关等。
1.图形符号和文字符号
SF SF SF SF a ）常开按钮触头 （b ）常闭按钮触头 （c ）复合按钮
（
e ）钥匙开关
（f ）行程开关 （g ）行程开关
图1 图形及文字符号
2.主令电器的型号说明 L A
图2
SQ SQ
SP。
主令电器的分类、结构、工作原理、电气符号、型号含义图文教程
今天学习主令电器的分类、结构、工作原理、电气符号、型号含义及选用原则。
掌握主令电器在现代电气控制中的应用。
主令电器：主要用来接通或断开控制电路，以发布命令或信号，改变控制系统工作状况的电器。
分类：控制按钮、行程开关、万能转换开关、主令控制器。
一、控制按钮
控制按钮是一种手动操作接通或分断小电流控制电路，其结构简单、应用广泛。
组成：按钮一般由按钮帽、复位弹簧、桥式动触点、静触点、外壳及支柱连杆等组成。
种类：按静态时触点分合状态，可分为动断按钮、动合按钮和复合按钮。
二、万能转换开关
万能转换开关也叫组合开关，是一种多档式且能对电路进行多种在转换的主令电器。
万能转换开关是由多组相同结构的触点组件叠装而成的多
回路控制电器，主要用于各种配电装置的远距离控制，也可作为电气测量仪表的转换开关或用作小容量电动机的起动、制动、调速和换向的控制。
由于触点档数多，换接的线路多，用途又广泛，故称其为万能转换开关。
万能转换开关由分别装在多层绝缘件内的动、静触片组成。
动触片装在附有手柄的绝缘方轴上，手柄沿任一方向每转动90°，触片便轮流接通或分断。
三、行程开关
行程开关又称限位开关或位置开关。
它利用生产机械运动部件的碰撞，使其内部触点动作，分断或切换电路，从而控制生产机械行程、位置或改变其运动状态。
行程开关被广泛的使用在各类机床、起重机械等设备上，作为电路自动切换、限位保护、行程控制等用。
行程开关按结构，可分为按钮式（直动式）、滚轮式（旋转式）、微动式三种。
四、主令控制器
•主令控制器是按照预定程序转换控制电路的一种主令电器，用它在控制系统中发布命令，通过接触器来实现对电动机的启动、制动、调速和反转控制。
•主令控制器的应用：主令控制器多用于需要较为频繁地切换复杂的多回路控制电路中。
主令控制器操作比较轻便，允许每小时通电次数较多，因其触点为双断点桥式结构，适用于按顺序操作的多个控制回路。
主令控制器基本结构
主令控制器的图形与文字符号
主令控制器主要是用来较为频繁的切换复杂的多回路控制
电路的主令电器。
操作比较轻便，允许每小时通电次数较多，
触点一般为双断点桥式结构。
主要用于按顺序操作的多个控制回路。
主令电器的选用原则
·额定工作电压、额定工作电流(含电流种类)、额定通断能力、额定限制短路电流等应满足控制电路的控制功能要求。
·还需要满足一系列特殊要求。
·注意其颜色标记必须符合国标的规定。
