滚动轴承简化画法图文详解

滚动轴承的示意画法
在剖视图中，当不需要确切地表示滚动轴承的外形轮廓、载荷特性、结构特征时，可用矩形线框及位于线框中央正立的十字形符号表示，即滚动轴承的通用画法，其十字符号不应与剖面轮廓线接触。

图1 滚动轴承的通用画法
在剖视图中，如需较形象地表示滚动轴承的结构特征时，可采用在矩形线框内画出其结构要素符号的方法表示，即滚动轴承的示意画法。

一、深沟球轴承示意画法
图2 深沟球轴承的示意画法
二、圆锥滚子轴承示意画法
图3 圆锥滚子轴承的示意画法
三、推力球轴承示意画法
图4 推力球轴承的示意画法
在垂直于滚动轴承轴线的视图上，无论滚动体的形状（球、柱、针）及尺寸如何，均可按下图绘制。

图5 垂直于滚动轴承轴线的视图。

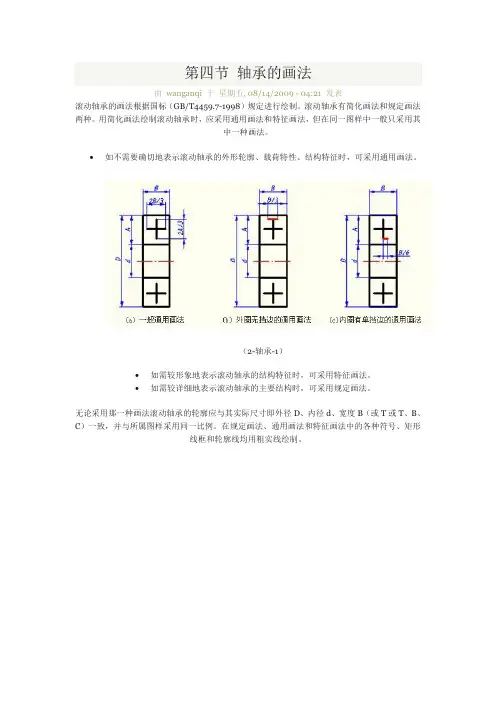

第四节轴承的画法由wanganqi 于星期五, 08/14/2009 - 04:21 发表滚动轴承的画法根据国标（GB/T4459.7-1998）规定进行绘制。

滚动轴承有简化画法和规定画法两种。

用简化画法绘制滚动轴承时，应采用通用画法和特征画法，但在同一图样中一般只采用其中一种画法。

∙如不需要确切地表示滚动轴承的外形轮廓、载荷特性、结构特征时，可采用通用画法。

（2-轴承-1）∙如需较形象地表示滚动轴承的结构特征时，可采用特征画法。

∙如需较详细地表示滚动轴承的主要结构时，可采用规定画法。

无论采用那一种画法滚动轴承的轮廓应与其实际尺寸即外径D、内径d、宽度B（或T或T、B、C）一致，并与所属图样采用同一比例。

在规定画法、通用画法和特征画法中的各种符号、矩形线框和轮廓线均用粗实线绘制。

（2-轴承-2）常用滚动轴承的规定画法和特征画法滚动轴承的代号及标记(GB/T272－1993，GB/T271－1997)置、后置代号是轴承在结构形状、尺寸、公差和技术要求等有改变时，在其基本代号前、后添加的补充代号，要了解它们的编制规则和含义可查阅有关标准。

轴承的基本代号由类型代号、尺寸系列代号和内径代号组成。

其中最左边的一位数字(或字母)为类型代号(见表10.3.3-1)；接着是尺寸代号，它由宽度和直径代号组成；最后是内径代号，当轴承内径在20～480mm范围内，内径代号乘以5为轴承的公称内径尺寸。

例如：6210 其中：∙6－深沟球轴承的类型代号；∙2－尺寸系列代号“02”，“0”为宽度系列代号（省略），“2”为直径系列代号；∙10－内径代号，表示该轴承内径为10×5＝50mm滚动轴承的标记由名称、代号和标准编号三个部分组成。

其标记示例如下：滚动轴承6210。

5-5 滚动轴承及其画法滚动轴承是一种标准部件，其作用是支承轴的旋转，它具有结构紧凑、摩擦力小等特点，能在较大载荷、较高转速下工作。

转动精度较高，在工业中应用十分广泛。

滚动轴承的结构及尺寸已经标准化，由专门的厂家生产，选用时可查阅有关标准。

一、滚动轴承的结构和种类1、滚动轴承的结构滚动轴承的结构一般由四部分组成，如图5—52所示。

外圈：装在机体或轴承座内，一般固定不动。

内圈：装在轴上，与轴紧密配合且随轴转动。

滚动体：装在内外圈之间的滚道中，有短圆柱滚子、圆锥滚子、鼓形滚子、空心螺旋滚子、长圆柱滚子和滚针等，如图5—53所示。

保持架:用来均匀分隔滚动体，防止滚动体之间相互摩擦与碰撞。

（a）（b）（c）(d) (e) (f)图5—52 滚动轴承结构图5—53 滚动体2、滚动轴承的种类滚动轴承按所承受载荷的方向可分为以下三种类型，如图5—54所示：向心轴承——主要承受径向载荷，常用的向心轴承如深沟球轴承。

推力轴承——只承受轴向载荷，常用的推力轴承如推力球轴承。

向心推力轴承——同时承受轴向和径向载荷，常用的如圆锥滚子轴承。

(a)深沟球轴承 (b)圆锥滚子轴承 (c)推力球轴承图5—54 滚动轴承二、滚动轴承的代号滚动轴承的代号一般印在轴承内圈的端面上，由基本代号、前置代号和后置代号三部分组成，排列顺序如下：前置代号基本代号后置代号1、基本代号基本代号表示滚动轴承的基本类型、结构及尺寸，是滚动轴承代号的基础。

基本代号由轴承类型代号、尺寸系列代号和内径代号构成（滚针轴承除外），其排列顺序如下：类型代号尺寸系列代号内径代号(1）类型代号轴承类型代号用阿拉伯数字或大写拉丁字母表示，其含义见表5—8。

表5—8 滚动轴承类型代号（GB/T272-1993）代号轴承类型代号轴承类型0 双列角接触球轴承 6 深沟球轴承1 调心球轴承7 角接触球轴承2 调心滚子轴承和推力调心滚子轴承8 推力圆柱滚子轴承3 圆锥滚子轴承N 圆柱滚子轴承双列或多列用字母NN表示4 双列深沟球轴承U 外球面球轴承5 推力球轴承QJ 四点接触球轴承注：在表中代号后或前加字母或数字表示该类轴承中的不同结构。

机械制图-滚动轴承及其代号和画法什么是滚动轴承？滚动轴承有哪些？滚动轴承的代号是什么？滚动轴承怎么画？本文主要解决这几个问题。

一、什么是滚动轴承？滚动轴承是一种标准件，它的作用是用来支承旋转轴及轴上的机件的，因为具有结构紧凑、摩擦力小的特点，在机械工业中被广泛使用，也是机械制图中不时需要接触的。

滚动轴承的标准和规格很多，但它是标准件，所有的规格都是标准化的，使用时可以直接查表选择。

二、滚动轴承的种类有哪些？按大类可以分为向心轴承（主要是承载径向力的）、推力轴承（主要承载轴向力）、向心推力轴承（可以同时承受径向和轴向的载荷）。

下边是常见的几种轴承的样图。

三、滚动轴承的代号是什么？滚动轴承虽然尺寸和类型很多，但其本身是标准件。

我国在GB/T272-93中就有规定，作一般用途的滚动轴承由基本代号、前置代号和后置代号构成，排列顺序为: 前置代号基本代号后置代号。

下边分别了解这三种代号：1.基本代号：基本代号是表示轴承的基本类型、结构和尺寸，是轴承代号的基础。

除滚针轴承外，基本代号由轴承类型、尺寸系列代号及内径代号构成。

具体用到时要查表。

例如下图就表示了一个基本代号2，前置代号和后置代号：前置、后置代号只是一个补充代号，是轴承在结构形状、尺寸、公差、技术要求等有改变时，才在基本代号的周围添加以作补充。

同样需要查表标注。

四、如何表示以及如何画？滚动轴承剖视图轮廓应按外径D、内径d、宽度B等实际尺寸绘制，轮廓内可用简化画法或示意画法绘制。

（1）装配图中较详细表达滚动轴承结构时，可以采用简化画法；（2）装配图中简单表达滚动轴承结构时，可以采用示意画法；（3）只需符号表示滚动轴承时，可以采用图示符号。

轴承简化画法图文详解在工程制图的过程中，轴承简化画法十分常用。

轴承种类繁多，不同种类的轴承简化画法也不一样。

为帮助大家真正掌握相关知识，世界工厂泵阀网为大家汇总轴承简化画法大全，以供参考。

深沟球轴承简化画法深沟球轴承(Deep Groove Ball Bearings)(GB/T 276-1994)是滚动轴承中最为普通的一种类型。

基本型的深沟球轴承由一个外圈，一个内圈、一组钢球和一组保持架构成。

角接触球轴承简化画法角接触球轴承可同时承受径向负荷和轴向负荷。

能在较高的转速下工作。

接触角越大，轴向承载能力越高。

高精度和高速轴承通常取15 度接触角。

圆锥滚子轴承简化画法圆锥滚子轴承并不单是“因为滚道是有一定锥度”，而是滚子必须有一定锥度，而且滚子椎顶点、内外滚道椎顶点必须是同一点并在轴中心线上(类似伞齿轮)，否则轴承运动时滚子大小头与滚道就会因相同的角速度、不同的线速度产生滑动摩擦，导致轴承效率低、发热而且容易损坏。

圆柱滚子轴承简化画法圆锥滚子轴承通常是分离型的，即由带滚子与保持架组件的内圈组成的圆锥内圈组件可以与圆锥外圈(外圈)分开安装。

圆锥滚子轴承主要承受以径向为主的径、轴向联合载荷。

调心球轴承简化画法调心球轴承有圆柱孔和圆锥孔两种结构，保持架的材质有钢板、合成树脂等。

其特点是外圈滚道呈球面形，具有自动调心性，可以补偿不同心度和轴挠度造成的误差，但其内、外圈相对倾斜度不得超过3度。

单列推力球轴承简化画法单列推力球轴承能在较高的转速下工作。

接触角越大，轴向承载能力越高。

高精度和高速轴承通常取15 度接触角。

在轴向力作用下，接触角会增大。

双列推力球轴承简化画法列推力球轴承(50000、5000U)。

双列向心推力球轴承是将2个单列向心推力球轴承的外圈背面相吻合，内圈、外圈均各为一体的结构。

因此，这种结构的轴承，具有二个方向的推力负荷能力。

因此，双列推力球轴承又称为双向推力球轴承。

滚动轴承的画法和标记 本文主要讲解滚动轴承的在机械图纸中的画法以及标记。

1 滚动轴承的画法滚动轴承的画法包括规定画法、特征画法、通用画法。

（1）规定画法和特征画法（2）通用画法（3）装配图中滚动轴承的画法2 滚动轴承的标记滚动轴承的标记由名称、代号和标准编号三部分组成。

轴承的代号有基本代号和补充代号，基本代号（滚针轴承除外）由轴承类型代号、尺寸系列代号、内径代号三部分组成。

下为滚动轴承的标记示例。

代号用于表征滚动轴承的结构、尺寸、类型、精度等，由GB/T272规定。

滚动轴承的代号较为复杂，详情请参阅相关标准，本文只做简要介绍。

滚动轴承代号构成：基本代号——表示轴承的类型与尺寸等主要特征。

后置代号——表示轴承的精度与材料的特征。

前置代号——表示轴承的分部件。

（1）内径代号内径代号×5=内径，如：08表示轴承内径d=5×08=40mm。

特殊情况如下。

（2）尺寸系列代号：表达相同内径但外径和宽度不同的轴承。

外径系列代号有：7、8、9、0、1、2、3、4和5；宽度系列代号：一般正常宽度为“0”，通常不标注，但对圆锥滚子轴承(3类)和调心滚子轴承(2类)不能省略”0“。

（3）类型代号：常用轴承代号为3、5、6、7、N五类。

轴承的类型代号如下表。

（4）内部结构代号用字母紧跟着基本代号表示，如接触角为15°、25°、40°的角接触球轴承分别用C、AC、B表示内部结构的不同。

（5）公差等级代号：公差分2、4、5 、6(6x)、0级，共五个级别 ，从高到底，以/P2 、/P4、 /P5、 /P6(/P6x)表示，0级不标注。

（6）游隙代号：游隙从小到大，分1 、2、0 、3 、4 、5共六个组别，以/C1 、/C2、 /C3 、/C4 、/C5表示，0组不标注。

（7）轴承代号示例6308：6─深沟球轴承，3─中系列，08 ─内径d=40mm， 公差等级为0级，游隙组为0组；N105/P5：N─圆柱滚子轴承，1─特轻系列，05─内径d=25mm，公差等级为5级，游隙组为0组；7214AC/P4：7─角接触球轴承，2─轻系列，14─内径d=70mm，公差等级为4级，游隙组为0组，公称接触角α=25°；30213：3─圆锥滚子轴承，2─轻系列，13─内径d=65mm，0─正常宽度(0不可省略)，公差等级为0级，游隙组为0组；6103：6─深沟球轴承，1─特轻系列，03─内径d=17mm，公差等级为0级，游隙组为0组。
