螺纹及弹簧机械制图

螺纹及弹簧机械制图
⒈ 弹簧各部分的名称及尺寸关系
1）支撑圈数n2 : 弹簧端部仅
起支承或固定作用的圈数。
2）有效圈数n : 保持相等节
距，产生弹力的圈数 ( 计算 弹簧刚度时的圈数）。
3）总圈数n1 : 有效圈数与
支撑圈数之和。
n1=n+n2
4）簧丝直径d 5）弹簧中径D 6）弹簧内径D1
D1=D-d 7）弹簧外径D2
10) 压力角: 两个相啮合的齿轮齿廓在接触点出的受力方向与
运动方向的夹角。
只有模数和压力角都相同的齿轮才能相互啮合。
表16-8 标准模数（GB/T 1357-1987
） 0.1 0.12 0.15
0.2
0.25
0.3
0.4
第一系列 1.25 1.5
2
2.5
3
4
5
16
20
第二系列
0.35 （6.5）
12.2 齿 轮
1.作用
传递运动和动力 改变轴的转速与转向
2.种类
圆柱齿轮
用于两轴平 行时的传动
圆锥齿轮
用于两轴相 交时的传动
蜗轮蜗杆
用于两轴交 叉时的传动
一、圆柱齿轮
1、齿轮的参 数及计算
7)齿根高ha
4)齿距P
6)齿顶高hf
8) 齿高h
h = ha +hf
9) 模数m(基本参数) 若用z表示齿数，分度圆周长l =πd = z・p ,则d = z‧p /π，令p/π= m,可得d = m‧z 。
齿高
h h= 2.25m 齿根圆直径 df df = m(z-2.5)
2. 圆柱齿轮的画法
齿顶圆(粗实线) 分度圆(细点划线) 齿根圆(细实线) 可省略

螺钉、螺栓的画法 PPT课件

螺钉、螺栓的画法 PPT课件

二、滚动轴承的基本代号
表示内径： d＝ 06 × 5＝ 30mm 表示直径系列（指相同内径尺寸的轴承有不同的外径尺寸）和 宽度系列（相同内径、外径尺寸的轴承有不同的宽度尺寸） 表示类型：“ 6”—深沟球轴承；“ 3”—圆锥滚子轴承；
“5”—推力球轴承
三、滚动轴承的画法
1. 深沟球轴承的画法 2. 推力球轴承的画法 3. 圆锥滚子轴承的画法
四、 半圆键联结的画法
b
b
b
L
五、 钩头楔键联结的画法
8-3 销
销的种类较多，常用的销有圆锥销、圆柱销、 开口销。圆锥销和圆柱销通常用于零件间的连接 与定位.，开口销与槽型螺母配合使用，起防松的 作用。销还可以作为安全装置中的过载剪断元件。
一、 销的种类
二、 销的用途
三、 销孔的加工方法
四、 销的标准编号、图例和标记示例
8-1 螺纹紧固件
一、常用螺纹紧固件 二、螺纹紧固件的标记与图例 三、常用螺纹紧固件的比例画法 四、螺栓连接画法 五、 螺柱连接画法 六、螺钉连接画法
一、常用螺纹紧固件
二、螺纹紧固件的标记与图例
六角头螺栓一A和B级 GB/T 5782—2000
双头螺柱（ bm＝1.25 d） GB/T 897—1988
开槽沉头螺钉 GB/T 68—2000
开槽长圆柱端紧定 螺钉 GB/T 75—1985
l型六角螺母—A和B级 GB/T 6170—2000
l型六角开槽螺母 —A和B级 GB/T 6178—2000 平垫圈—A级 GB/T 97.1—1985
标准型弹簧垫圈 GB/T 93—1987
螺栓GB/T 5782 M12×60 表示A级六角头螺栓，螺纹规格d＝ M12，公称长度l=60mm

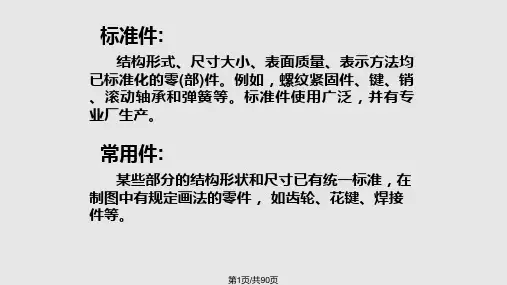

机械制图教材标准件与常用件知识ppt课件(螺纹、螺纹紧固件、键连接和销连接、滚动轴承、弹簧、齿轮)

机械制图教材标准件与常用件知识ppt课件(螺纹、螺纹紧固件、键连接和销连接、滚动轴承、弹簧、齿轮)
30º
3º
30º
大径（d、D）、小径（d1、D1） 、中径（d2、D2）。
牙顶
牙底
牙顶
牙底
大径
中径
小径
牙型

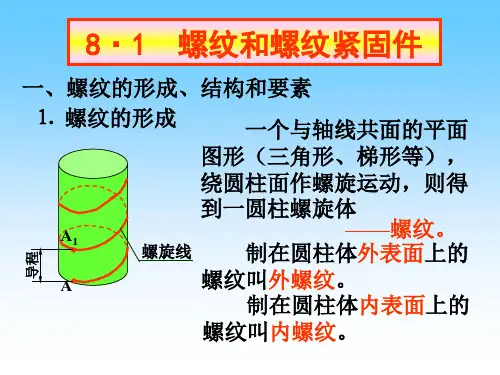

（2）公称直径——指螺纹的大径
（3）线数
螺纹有单线和多线之分。当圆柱面上只有一条螺旋线所形成的螺纹称为单线螺纹，有两条或两条以上螺旋线形成的螺纹称为多线螺纹。螺纹的线数用n表示。
（4）螺距和导程
2.螺栓连接的比例画法
为了提高画图速度，螺栓连接可按比例关系画图，主要以螺栓公称直径为依据。
六角头螺栓
d、l 由结构确定b=2d(l <=2d时b=l )e=2dk=0.7dc=0.15dd=0.85d
六角螺母
e = 2dm = 0.8d
垫圈
D = 2.2dh = 0.15dd = 1.1d
相邻两牙在中径线上对应点之间的轴向距离称为螺距，用P表示。
同一条螺旋线上相邻两牙在中径线上对应点间的轴向距离称为导程，用L表示。
单线螺纹：P = L
多线螺纹：P = L / n
内、外螺纹连接的条件是:螺纹的五个要素 必须完全相同，否则内、外螺纹不能互相旋合。
（5）螺纹的旋向 螺纹的旋向分右旋和左旋。
02
螺 纹 紧 固 件
1. 常用螺纹紧固件及其标记
一、螺纹紧固件
常用螺纹紧固件的图例和标记示例
六角头螺栓
螺栓 GB/T 5780 M10×60
螺钉 GB/T 68 M10×60
开槽沉头螺钉
双头螺柱
螺柱 GB/T 897 M10×50
螺钉 GB/T 75 M5×25
开槽长圆柱端紧定螺钉
铝: bm= 2d

螺钉螺栓的画法PPT课件

螺钉螺栓的画法PPT课件

dA
A/2 A/2
D
画法
滚动轴承是标准件，在装配图中通常采用 简化画法(比例画法）。
主要参数
d (内径) D (外径) B (宽度)
d、D、B 根据轴承代号 在画图前查标准确定。
B
B/2
60º
深沟球轴承简化画法
1. 深沟球轴承的画法
B B/2
60°
A A/2 D
A/2
A
d
2. 推力球轴承的画法
齿轮啮合区放大图
齿轮啮合区放大图
径向剖视图啮 合区放大图
端面视图啮合 区放大图
8-5 滚动轴承
一、滚动轴承的结构 二、滚动轴承的基本代号 三、滚动轴承的画法
一、滚动轴承的结构
滚动轴承的种类很多，但其结构大体相同。一 般由外（上）圈、内（下）圈和排列在内 （上） 、外（下）圈之间的滚动体（有钢球、圆柱滚子 、圆锥滚子等）及保持架四部分组成。一般情况 下，外圈装在机器的孔内，固定不动；内圈套在 轴上，随轴转动。
8-1 螺纹紧固件
一、常用螺纹紧固件 二、螺纹紧固件的标记与图例 三、常用螺纹紧固件的比例画法 四、螺栓连接画法 五、 螺柱连接画法 六、螺钉连接画法
一、常用螺纹紧固件
二、螺纹紧固件的标记与图例
六角头螺栓一A和B级 GB/T 5782—2000
双头螺柱（ bm＝1.25 d） GB/T 897—1988
2. 螺钉连接的比例画法
3. 紧定螺钉连接画法
8-2 键

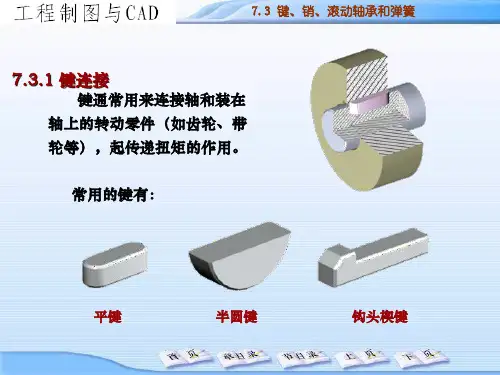

键的作用:键用于连接轴和 轴上的传动件（如齿轮、皮 带轮等）,使轴和传动件不 发生相对转动，以传递扭矩 或旋转运动。
轴
键
皮带轮
一、 键的种类 二、 键的标准编号、图例和标记示例 三、 平键联结的画法 四、 半圆键联结的画法 五、 钩头楔键联结的画法

螺纹及其紧固件、键和销、齿轮、滚动轴承、弹簧的各种画法PPT共99页

螺纹及其紧固件、键和销、齿轮、滚动轴承、弹簧的各种画法PPT共99页
螺纹及其紧固件、键和销、 齿轮、滚动轴承、弹簧的各
种画法
31、别人笑我太疯癫，我笑他人看不 穿。(名 言网) 32、我不想听失意者的哭泣，抱怨者 的牢骚 ，这是 羊群中 的瘟疫 ，我不 能被它 传染。 我要尽 量避免 绝望， 辛勤耕 耘，忍 受苦楚 。我一 试再试 ，争取 每天的 成功， 避免以 失败收 常在别 人停滞 不前时 ，我继 续拼搏 。
பைடு நூலகம் 31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
33、如果惧怕前面跌宕的山岩，生命 就永远 只能是 死水一 潭。 34、当你眼泪忍不住要流出来的时候 ，睁大 眼睛， 千万别 眨眼!你会看到 世界由 清晰变 模糊的 全过程 ，心会 在你泪 水落下 的那一 刻变得 清澈明 晰。盐 。注定 要融化 的，也 许是用 眼泪的 方式。
35、不要以为自己成功一次就可以了 ，也不 要以为 过去的 光荣可 以被永 远肯定 。

第十二讲 螺纹紧固件螺纹连接画法PPT课件

第十二讲 螺纹紧固件螺纹连接画法PPT课件

(二)齿轮和齿条啮合的画法
齿轮直径无限大时，齿顶圆、齿根圆、分度 圆和齿廓都变成直线，齿轮成为齿条。
齿轮与齿条啮合的画法与齿轮啮合画法基本 相同。
25
六、滚 动 轴 承
（一）滚动轴承的结构、分类
● 结构 由内圈、外圈、滚动体 和保持架组成。
● 分类 按其承受的载荷方向分为：
☆向心轴承—主要承受径向力
★ 螺栓、垫圈、螺母按不剖画
t1 ★ 螺栓的有效长度按下式计算
l计=t1+t2+0.15d(垫圈厚) +0.8d(螺母厚)+0.3d
计算后查表取标准值
5
画图步骤：
先画俯视图较方便
6
⒉ 螺钉装配图的简化画法
t
l bm
0.5d 螺钉长度：l计=bm+t
bm:
钢： bm=d 铸铁: bm=1.25d或1.5d 铝: bm=2d
b
D+t1
注: t1 —轮毂上键槽深度
b —键槽宽度 t1、b可按孔径D从标准中查出。
18
四、 销 联 接
(一)销的功用、种类及标记
⒈ 销的功用 销主要用于零件之间的定位，也可用于零件之
间的联接，但只能传递不大的扭矩。
⒉ 销的种类 ⒊ 销的标记
圆柱销 圆锥销
公称直径10mm，长50mm的B型圆柱销
23
⑵ 两圆柱齿轮啮合的画法
画图要点：
★在非圆投影的剖视图 中，两轮节线重合， 画点划线。齿根线画 粗实线。齿顶线画法 为一个轮齿为可见， 画粗实线，一个轮齿 被遮住，画虚线。
★在投影为圆的视图中， 两轮节圆相切，齿顶 圆画粗实线，齿根圆 画细实线或省略不画。
（注：标准齿轮的节圆=分度圆。） 24

各标准件螺栓螺帽螺钉垫圈轴承齿轮键销弹簧的画法课件

各标准件螺栓螺帽螺钉垫圈轴承齿轮键销弹簧的画法课件
☆ 螺纹终止线用粗实线表示。
☆ 注意剖视图中剖面线的画法。
2. 螺纹标注的目的，主要是把螺纹的类 型和参数体现出来。尺寸界线要从大 径引出。
☆ 牙顶用粗实线表示 (用手摸得着的直径)。
3 . 螺栓、螺钉、螺柱、螺母、垫圈都是 标准件，掌握其联接装配图的规定画 法（简化画法），注意比较它们的相 同点和区别。掌握其标记内容。
右旋
左旋
二、螺纹的种类
螺纹
联接螺纹
传动螺纹
M
G
Tr
B
是最常用的联接螺纹
用于细小的精密或薄壁零件
用于水管、油管、气管等薄壁管子上，用于管路的联接。
用于各种机床的丝杠，作传动用。
只能传递单方向的动力。
常用的几种螺纹的特征代号及用途
三、螺纹的规定画法
★牙顶用粗实线表示 (外螺纹的大径线，内 螺纹的小径线)。
支撑圈数 n2 : 弹簧端部用于支承或固定的圈数。
有效圈数 n : 保持节距相等参加工作的圈数 ( 计算弹簧刚度时的圈数）。
总圈数 n1 : 有效圈数与支 撑圈数之和。
n1=n+n2
D : 弹簧外径
D1 : 弹簧内径
D2 : 弹簧中径
t : 弹簧节距
H0 : 自由高度
H0=nt+(n2-0.5)d
车外螺纹
车内螺纹
工件旋转
车刀沿轴向移动
⒉ 螺纹的结构
⑴ 螺纹末端
⑵ 螺纹收尾和退刀槽
螺纹收尾
⒊ 螺纹的要素
⑴ 螺纹的牙型
在通过螺纹轴线的剖面上，螺纹的轮廓形状。
常用的有：
⑵ 螺纹的大径和小径
大径：与外螺纹牙顶或内螺纹牙底相切的 假想圆柱面的直径。D、d
螺栓、垫圈、螺母按不剖画

《标准件和齿轮弹簧》PPT课件

《标准件和齿轮弹簧》PPT课件

的规定画。
ppt课件
19
画图步骤：
★ 画外螺纹 ★ 确定内螺纹的端面位置 ★ 画内螺纹及其余部分投影
ppt课件
20
（三）螺纹的标注方法 ⒈ 标注的基本格式
特征代号 公称直径 × 导程(P螺距) 旋向
－ 公差带代号 － 旋合长度代号
右旋
左旋
中径和顶径
长：L 中等：N
公差带代号
短：S
☆单线螺纹 导程(P螺距) 改为 螺距 。
同一条螺纹上相邻两牙在中径线上对 应两点之间的轴向距离Ph称为导程。
螺距=导程
导程 螺距
单线螺纹：P=Ph 多线螺纹：P=Ph/n
ppt课件
10
⑸ 螺纹的旋向
左旋
