§7-5 滚动轴承滚动轴承是支承轴的一种标准组件。

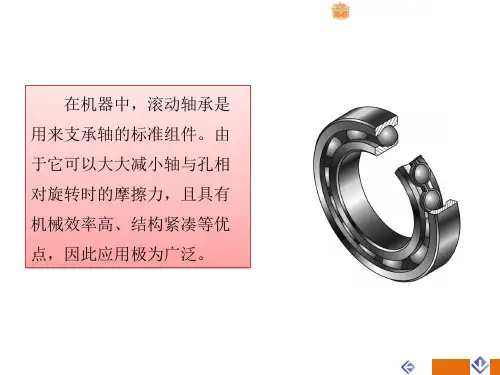

由于其结构紧凑，摩擦力小，拆装方便等优点，所以在各种机器、仪表等产品中得到广泛应用。

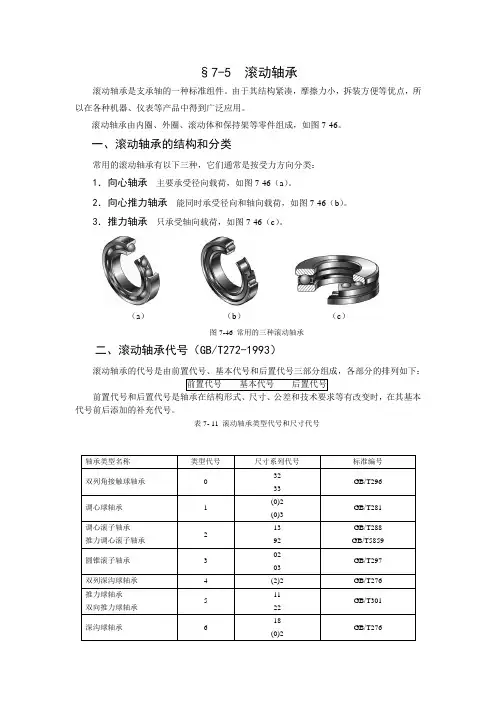

滚动轴承由内圈、外圈、滚动体和保持架等零件组成，如图7-46。
一、滚动轴承的结构和分类常用的滚动轴承有以下三种，它们通常是按受力方向分类：1．向心轴承主要承受径向载荷，如图7-46（a）。
2．向心推力轴承能同时承受径向和轴向载荷，如图7-46（b）。
3．推力轴承只承受轴向载荷，如图7-46（c）。
（a）（b）（c）图7-46 常用的三种滚动轴承二、滚动轴承代号（GB/T272-1993）滚动轴承的代号是由前置代号、基本代号和后置代号三部分组成，各部分的排列如下：前置代号和后置代号是轴承在结构形式、尺寸、公差和技术要求等有改变时，在其基本代号前后添加的补充代号。
表7- 11 滚动轴承类型代号和尺寸代号承代号的基础。
滚动轴承基本代号由轴承类型代号、尺寸系列代号、内径代号三部分构成。
类型代号由数字或字母表示，见表7-11；尺寸系列代号由轴承宽(高)度系列代号和直径系列代号组合而成，用两位数字表示，其中左边一位数字为宽(高)度系列代号(凡括号中的数值，在注写时省略)，右边一位数字为直径系列代号，见表7-11；内径代号的意义及注写见表7-12。
表7-12 轴承内径代号例如：滚动轴承 6204该轴承的基本代号为：轴承61204 GB/T276-1993三、滚动轴承的画法滚动轴承是标准组件，一般不单独绘出零件图，国标规定在装配图中采用简化画法和规定画法来表示。
若不必确切地表示滚动轴承的外形轮廓、载荷特征和结构特征，可采用通用画法来表示。
即在轴的两侧用粗实线矩形线框及位于线框中央正立的十字形符号表示，十字形符号不应与线框接触（图7－47）。
在装配图中，若要较形象地表示滚动轴承的结构特征，可采用特征画法来表示。
规定画法和特征画法如表7-13。
图7-47轴承在装配图中的画法在装配图中，若要较详细地表达滚动轴承的主要结构形状，可采用规定画法来表示。
