任务一认识滚动轴承的标记和通用画法

滚动轴承的类型名称、代号、简图、性能和特点滚动轴承是标准件，用于支承轴颈的部件，有时也用来支承轴上的回转零件。

滚动轴承使用、安装、维修方便、价格较便宜，应用广。

采用滚动轴承的机器起动力矩小，有利于在负载下起动。

对于同尺寸的轴颈，滚动轴承的宽度比滑动轴承小，可使机器的轴向结构紧凑。

大多数滚动轴承能同时受径向和轴向载荷，因此轴承组合结构较简单。

但滚动轴承存在承受冲击载荷能力较差；高速重载荷下轴承寿命较低；振动及噪声较大的缺点。

典型的滚动轴承构造如图1所示。

由内圈、外圈、滚动体和保持架组成。

内圈、外圈分别与轴颈及轴承座孔装配在一起。

多数情况是内圈随轴回转，外圈不动；但也有外圈回转、内圈不转或内、外围分别按不同转速回转等使用情况。

滚动体使相对运动表面间的滑动摩擦变为滚动磨擦。

根据不同轴承结构的要求，滚动体有球、圆柱滚子、圆锥滚子、球面滚子等滚动体的大小和数量直接影响轴承的承载能力。

在球轴承内、外圈上都有凹槽滚道，它起着降低接触应力和限制滚动体轴向移动的作用。

保持架使滚动体等距离分布并减少滚动体间的摩擦和磨损。

如果没有保持架，相邻滚动体将直接接触，且相对摩擦速度是表面速度的两倍，发热和磨损都较大。

滚动轴承的内、外圈和滚动体用强度高、耐磨性好的铬锰高碳钢制造，如 GCrls、GCr15SiMn等，淬火后硬度达到 61 HRC～65 HRC。

保持架选用较软材料制造，常用低碳钢板铜合金、铝合金、工程塑料等材料。

1.滚动轴承的类型滚动轴承的类型名称、代号、简图、性能和特点等列于表1中。

表1 常用滚动轴承的类型、代号、简图、性能和特点注：⑴表中括号内的数字在基本代号中可省略。

⑵基本额定动载荷比、极限转速比、价格比为同一尺寸系列的轴承与深沟球轴承之比。

极限转速比比值＞90%为高，60%～90%为中，＜60%为低。

滚动轴承中套圈与滚动体接触处的法线和垂直于轴承轴心线的平面间的夹角α称为公称接触角。

滚动轴承按所能承受载荷方向与公称接触角的不同分为两大类（图3）。

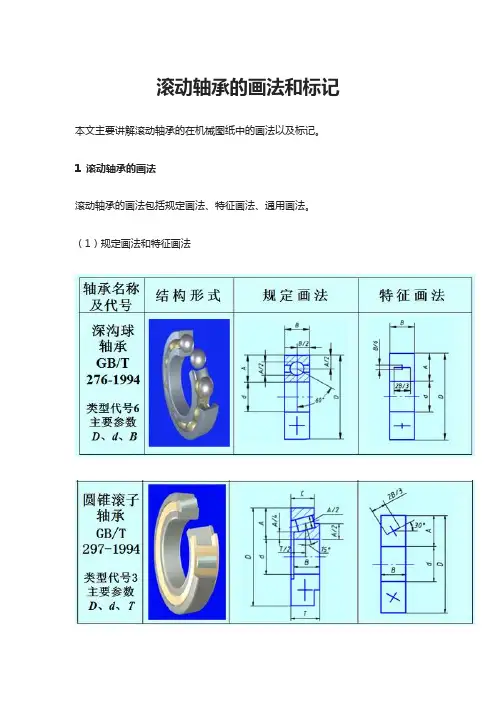

第四节轴承的画法由wanganqi 于星期五, 08/14/2009 - 04:21 发表滚动轴承的画法根据国标（GB/T4459.7-1998）规定进行绘制。

滚动轴承有简化画法和规定画法两种。

用简化画法绘制滚动轴承时，应采用通用画法和特征画法，但在同一图样中一般只采用其中一种画法。

∙如不需要确切地表示滚动轴承的外形轮廓、载荷特性、结构特征时，可采用通用画法。

（2-轴承-1）∙如需较形象地表示滚动轴承的结构特征时，可采用特征画法。

∙如需较详细地表示滚动轴承的主要结构时，可采用规定画法。

无论采用那一种画法滚动轴承的轮廓应与其实际尺寸即外径D、内径d、宽度B（或T或T、B、C）一致，并与所属图样采用同一比例。

在规定画法、通用画法和特征画法中的各种符号、矩形线框和轮廓线均用粗实线绘制。

（2-轴承-2）常用滚动轴承的规定画法和特征画法滚动轴承的代号及标记(GB/T272－1993，GB/T271－1997)置、后置代号是轴承在结构形状、尺寸、公差和技术要求等有改变时，在其基本代号前、后添加的补充代号，要了解它们的编制规则和含义可查阅有关标准。

轴承的基本代号由类型代号、尺寸系列代号和内径代号组成。

其中最左边的一位数字(或字母)为类型代号(见表10.3.3-1)；接着是尺寸代号，它由宽度和直径代号组成；最后是内径代号，当轴承内径在20～480mm范围内，内径代号乘以5为轴承的公称内径尺寸。

例如：6210 其中：∙6－深沟球轴承的类型代号；∙2－尺寸系列代号“02”，“0”为宽度系列代号（省略），“2”为直径系列代号；∙10－内径代号，表示该轴承内径为10×5＝50mm滚动轴承的标记由名称、代号和标准编号三个部分组成。

其标记示例如下：滚动轴承6210。

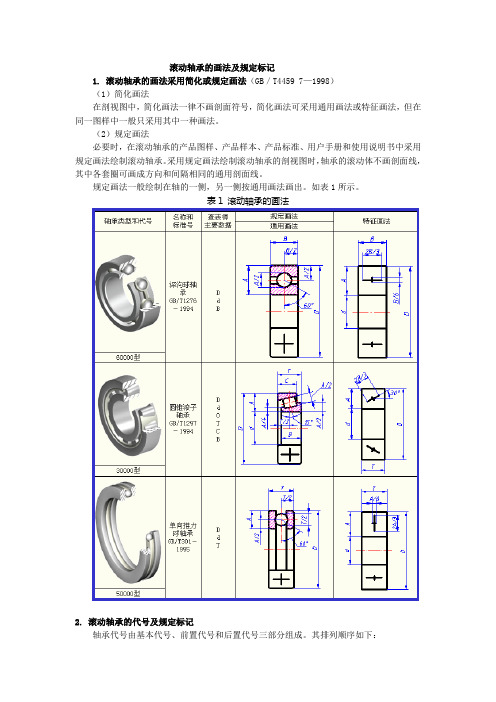

滚动轴承的画法及规定标记1. 滚动轴承的画法采用简化或规定画法（GB／T4459 7—1998）（1）简化画法在剖视图中，简化画法一律不画剖面符号，简化画法可采用通用画法或特征画法，但在同一图样中一般只采用其中一种画法。

（2）规定画法必要时，在滚动轴承的产品图样、产品样本、产品标准、用户手册和使用说明书中采用规定画法绘制滚动轴承。

采用规定画法绘制滚动轴承的剖视图时，轴承的滚动体不画剖面线，其中各套圈可画成方向和间隔相同的通用剖面线。

规定画法一般绘制在轴的一侧，另一侧按通用画法画出。

如表1所示。

表1 滚动轴承的画法2. 滚动轴承的代号及规定标记轴承代号由基本代号、前置代号和后置代号三部分组成。

其排列顺序如下：基本代号是轴承代号的基础，前置、后置代号是补充代号，其内客和标注见GB／T272一1993。

在此主要介绍基本代号。

滚动轴承（滚针轴承除外）基本代号由轴承类型代号、尺寸系列代号、内径代号三部分构成。

例如：轴承类型代号用数字或字母表示，3表示圆锥滚子轴承，5表示推力球轴承，6表示深沟球轴承，N表示圆柱滚子轴承。

尺寸系列代号由轴承的宽（高）度系列代号和直径系列代号组合而成，由两位数字表示，其中左边一位数字为宽（高）度系列代号，右边一位数字为直径系列代号。

GB／T 272—1993规定：深沟球轴承的尺寸系列代号00 10 02 03 04与类型代号6组合时，常将宽度系列代号省略不注。

内径代号一般由两位数字构成。

表2列出了部分轴承公称内径的内径代号。

由此可知：“滚动轴承6212”表示尺寸系列代号为02轴承内径为60的深沟球轴承。

其规定标记为：滚动轴承 6212 GB／T 276—1994表2 部分轴承公称内径的内径代号。

滚动轴承的装配示意画法
滚动轴承的主要作用是支承转动的轴及轴上零件，并保持轴的正常工作位置和旋转精度。

由于滚动轴承是标准部件，因此在画图时不必绘制其零件图，在装配图上一般采用简化画法来绘制，绘制时应根据外径 D、内径d、宽度B等几个主要尺寸按比例画出（如图1所示）。

图1 滚动轴承装配示意画法（一）
在装配图中，表示滚动轴承时，允许按简化画法画出对称图形的一半，另一半只画出其轮廓，并用细实线画出轮廓的对角线或用粗实线画出十字，（如图2、图3所示）。

图2 滚动轴承装配示意画法（二）
图3滚动轴承装配示意画法（三）
在装配图中，示意画法适用于只需简单表达滚动轴承结构的情况（如图4所示）。

图4滚动轴承装配示意画法（四）。

5-5 滚动轴承及其画法滚动轴承是一种标准部件，其作用是支承轴的旋转，它具有结构紧凑、摩擦力小等特点，能在较大载荷、较高转速下工作。

转动精度较高，在工业中应用十分广泛。

滚动轴承的结构及尺寸已经标准化，由专门的厂家生产，选用时可查阅有关标准。

一、滚动轴承的结构和种类1、滚动轴承的结构滚动轴承的结构一般由四部分组成，如图5—52所示。

外圈：装在机体或轴承座内，一般固定不动。

内圈：装在轴上，与轴紧密配合且随轴转动。

滚动体：装在内外圈之间的滚道中，有短圆柱滚子、圆锥滚子、鼓形滚子、空心螺旋滚子、长圆柱滚子和滚针等，如图5—53所示。

保持架:用来均匀分隔滚动体，防止滚动体之间相互摩擦与碰撞。

（a）（b）（c）(d) (e) (f)图5—52 滚动轴承结构图5—53 滚动体2、滚动轴承的种类滚动轴承按所承受载荷的方向可分为以下三种类型，如图5—54所示：向心轴承——主要承受径向载荷，常用的向心轴承如深沟球轴承。

推力轴承——只承受轴向载荷，常用的推力轴承如推力球轴承。

向心推力轴承——同时承受轴向和径向载荷，常用的如圆锥滚子轴承。

(a)深沟球轴承 (b)圆锥滚子轴承 (c)推力球轴承图5—54 滚动轴承二、滚动轴承的代号滚动轴承的代号一般印在轴承内圈的端面上，由基本代号、前置代号和后置代号三部分组成，排列顺序如下：前置代号基本代号后置代号1、基本代号基本代号表示滚动轴承的基本类型、结构及尺寸，是滚动轴承代号的基础。

基本代号由轴承类型代号、尺寸系列代号和内径代号构成（滚针轴承除外），其排列顺序如下：类型代号尺寸系列代号内径代号(1）类型代号轴承类型代号用阿拉伯数字或大写拉丁字母表示，其含义见表5—8。

表5—8 滚动轴承类型代号（GB/T272-1993）代号轴承类型代号轴承类型0 双列角接触球轴承 6 深沟球轴承1 调心球轴承7 角接触球轴承2 调心滚子轴承和推力调心滚子轴承8 推力圆柱滚子轴承3 圆锥滚子轴承N 圆柱滚子轴承双列或多列用字母NN表示4 双列深沟球轴承U 外球面球轴承5 推力球轴承QJ 四点接触球轴承注：在表中代号后或前加字母或数字表示该类轴承中的不同结构。

第十讲——常用机件的特殊表示法
知识点9：滚动轴承的画法
滚动轴承的画法
按照国家标准的规定，表示滚动轴承可采用规定画法或简化画法。

规定画法比较接近于滚动轴承的真实投影，简化画法又分为通用画法和特征画法。

在同一图样中一般只采用其中的一种画法。

在装配图中表示滚动轴承时，如果需要较详细地表示滚动轴承的主要结构，可采用规定画法；如果不需要表示滚动轴承的载荷特性和结构特征，可采用通用画法；如果需要表示滚动轴承的外形轮廓、载荷特性和结构特征，则可采用特征画法。

知识点9：滚动轴承的画法。

机械制图-滚动轴承及其代号和画法什么是滚动轴承？滚动轴承有哪些？滚动轴承的代号是什么？滚动轴承怎么画？本文主要解决这几个问题。

一、什么是滚动轴承？滚动轴承是一种标准件，它的作用是用来支承旋转轴及轴上的机件的，因为具有结构紧凑、摩擦力小的特点，在机械工业中被广泛使用，也是机械制图中不时需要接触的。

滚动轴承的标准和规格很多，但它是标准件，所有的规格都是标准化的，使用时可以直接查表选择。

二、滚动轴承的种类有哪些？按大类可以分为向心轴承（主要是承载径向力的）、推力轴承（主要承载轴向力）、向心推力轴承（可以同时承受径向和轴向的载荷）。

下边是常见的几种轴承的样图。

三、滚动轴承的代号是什么？滚动轴承虽然尺寸和类型很多，但其本身是标准件。

我国在GB/T272-93中就有规定，作一般用途的滚动轴承由基本代号、前置代号和后置代号构成，排列顺序为: 前置代号基本代号后置代号。

下边分别了解这三种代号：1.基本代号：基本代号是表示轴承的基本类型、结构和尺寸，是轴承代号的基础。

除滚针轴承外，基本代号由轴承类型、尺寸系列代号及内径代号构成。

具体用到时要查表。

例如下图就表示了一个基本代号2，前置代号和后置代号：前置、后置代号只是一个补充代号，是轴承在结构形状、尺寸、公差、技术要求等有改变时，才在基本代号的周围添加以作补充。

同样需要查表标注。

四、如何表示以及如何画？滚动轴承剖视图轮廓应按外径D、内径d、宽度B等实际尺寸绘制，轮廓内可用简化画法或示意画法绘制。

（1）装配图中较详细表达滚动轴承结构时，可以采用简化画法；（2）装配图中简单表达滚动轴承结构时，可以采用示意画法；（3）只需符号表示滚动轴承时，可以采用图示符号。

轴承简化画法图文详解在工程制图的过程中，轴承简化画法十分常用。

轴承种类繁多，不同种类的轴承简化画法也不一样。

为帮助大家真正掌握相关知识，世界工厂泵阀网为大家汇总轴承简化画法大全，以供参考。

深沟球轴承简化画法深沟球轴承(Deep Groove Ball Bearings)(GB/T 276-1994)是滚动轴承中最为普通的一种类型。

基本型的深沟球轴承由一个外圈，一个内圈、一组钢球和一组保持架构成。

角接触球轴承简化画法角接触球轴承可同时承受径向负荷和轴向负荷。

能在较高的转速下工作。

接触角越大，轴向承载能力越高。

高精度和高速轴承通常取15 度接触角。

圆锥滚子轴承简化画法圆锥滚子轴承并不单是“因为滚道是有一定锥度”，而是滚子必须有一定锥度，而且滚子椎顶点、内外滚道椎顶点必须是同一点并在轴中心线上(类似伞齿轮)，否则轴承运动时滚子大小头与滚道就会因相同的角速度、不同的线速度产生滑动摩擦，导致轴承效率低、发热而且容易损坏。

圆柱滚子轴承简化画法圆锥滚子轴承通常是分离型的，即由带滚子与保持架组件的内圈组成的圆锥内圈组件可以与圆锥外圈(外圈)分开安装。

圆锥滚子轴承主要承受以径向为主的径、轴向联合载荷。

调心球轴承简化画法调心球轴承有圆柱孔和圆锥孔两种结构，保持架的材质有钢板、合成树脂等。

其特点是外圈滚道呈球面形，具有自动调心性，可以补偿不同心度和轴挠度造成的误差，但其内、外圈相对倾斜度不得超过3度。

单列推力球轴承简化画法单列推力球轴承能在较高的转速下工作。

接触角越大，轴向承载能力越高。

高精度和高速轴承通常取15 度接触角。

在轴向力作用下，接触角会增大。

双列推力球轴承简化画法列推力球轴承(50000、5000U)。

双列向心推力球轴承是将2个单列向心推力球轴承的外圈背面相吻合，内圈、外圈均各为一体的结构。

因此，这种结构的轴承，具有二个方向的推力负荷能力。

因此，双列推力球轴承又称为双向推力球轴承。
