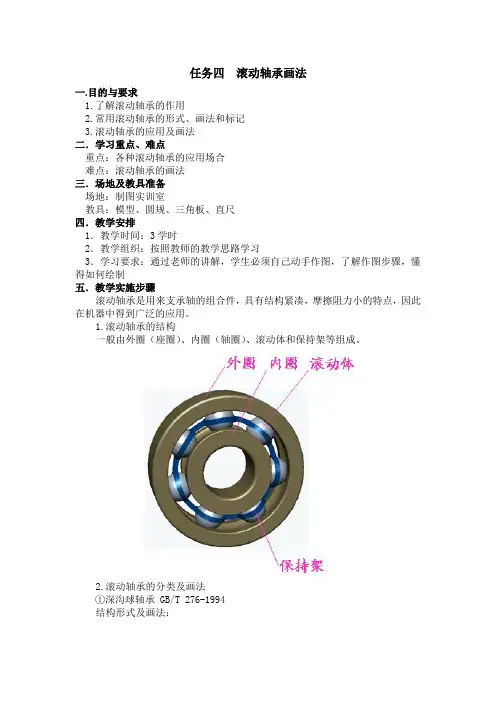

任务四滚动轴承画法一.目的与要求1.了解滚动轴承的作用2.常用滚动轴承的形式、画法和标记3.滚动轴承的应用及画法二．学习重点、难点重点：各种滚动轴承的应用场合难点：滚动轴承的画法三．场地及教具准备场地：制图实训室教具：模型、圆规、三角板、直尺四．教学安排1．教学时间：3学时2．教学组织：按照教师的教学思路学习3．学习要求：通过老师的讲解，学生必须自己动手作图，了解作图步骤，懂得如何绘制五．教学实施步骤滚动轴承是用来支承轴的组合件，具有结构紧凑，摩擦阻力小的特点，因此在机器中得到广泛的应用。

1.滚动轴承的结构一般由外圈（座圈）、内圈（轴圈）、滚动体和保持架等组成。

2.滚动轴承的分类及画法①深沟球轴承 GB/T 276-1994结构形式及画法：②圆锥滚子轴承GB/T 276-1994结构形式及画法：③推力球轴承50000型 GB/T 301-1995 结构形式及画法：3.滚动轴承的标记滚动轴承的标记由名称、代号和标准编号三部分组成。

轴承的代号有基本代号和补充，基本代号表示轴承的基本结构、尺寸、公差等级、技术性能等特征。

滚动轴承的基本代号（滚针轴承除外）由轴承类型代号、尺寸系列代号、内径代号三部分组成。

例如：轴承代号62066—类型代号，表示深沟球轴承（3表示圆锥滚子轴承，5代表推力球轴承，N代表圆柱滚子轴承）。

2—尺寸系列代号，原为02，对此种轴承首位0省略。

06—内径代号（内径尺寸=6X5=30）。

六．课后作业完成实习报告七．附件1.学生学习页2.实习报告附件1慈溪市杭州湾中等职业学校学生学习页班级姓名学号滚动轴承画法一.教学目标1.了解滚动轴承的作用2.常用滚动轴承形式、画法和标记3.滚动轴承的应用及画法二．学习重点、难点重点：各种滚动轴承的应用场合难点：滚动轴承的画法三．场地及教具准备场地：制图实训室教具：模型、圆规、三角板、直尺四．学习方法通过老师讲解，学生自己动手作图，掌握各种滚动轴承的画法五．学习方法(一)自学导引思考：1.我们平常生活当中的滚动轴承有哪些？2.他们都是什么样的？3.各种滚动轴承应该怎么画？(二)问题解决步骤①阐述滚动轴承的概念及其作用，举平常生活中碰到的物体作为研究对象②学生根据老师提出的问题，进行分析讨论③老师根据学生讨论结果进行分析1.了解滚动轴承，举例说明2.想象各种滚动轴承的形状3.分析各种滚动轴承的画法从实物上看出的形状，了解其结构方式。

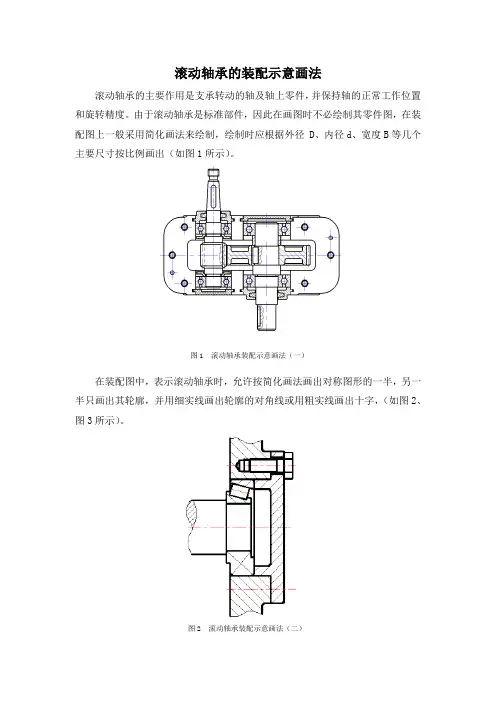

滚动轴承的装配示意画法
滚动轴承的主要作用是支承转动的轴及轴上零件，并保持轴的正常工作位置和旋转精度。

由于滚动轴承是标准部件，因此在画图时不必绘制其零件图，在装配图上一般采用简化画法来绘制，绘制时应根据外径 D、内径d、宽度B等几个主要尺寸按比例画出（如图1所示）。

图1 滚动轴承装配示意画法（一）
在装配图中，表示滚动轴承时，允许按简化画法画出对称图形的一半，另一半只画出其轮廓，并用细实线画出轮廓的对角线或用粗实线画出十字，（如图2、图3所示）。

图2 滚动轴承装配示意画法（二）
图3滚动轴承装配示意画法（三）
在装配图中，示意画法适用于只需简单表达滚动轴承结构的情况（如图4所示）。

图4滚动轴承装配示意画法（四）。

5-5 滚动轴承及其画法滚动轴承是一种标准部件，其作用是支承轴的旋转，它具有结构紧凑、摩擦力小等特点，能在较大载荷、较高转速下工作。

转动精度较高，在工业中应用十分广泛。

滚动轴承的结构及尺寸已经标准化，由专门的厂家生产，选用时可查阅有关标准。

一、滚动轴承的结构和种类1、滚动轴承的结构滚动轴承的结构一般由四部分组成，如图5—52所示。

外圈：装在机体或轴承座内，一般固定不动。

内圈：装在轴上，与轴紧密配合且随轴转动。

滚动体：装在内外圈之间的滚道中，有短圆柱滚子、圆锥滚子、鼓形滚子、空心螺旋滚子、长圆柱滚子和滚针等，如图5—53所示。

保持架:用来均匀分隔滚动体，防止滚动体之间相互摩擦与碰撞。

（a）（b）（c）(d) (e) (f)图5—52 滚动轴承结构图5—53 滚动体2、滚动轴承的种类滚动轴承按所承受载荷的方向可分为以下三种类型，如图5—54所示：向心轴承——主要承受径向载荷，常用的向心轴承如深沟球轴承。

推力轴承——只承受轴向载荷，常用的推力轴承如推力球轴承。

向心推力轴承——同时承受轴向和径向载荷，常用的如圆锥滚子轴承。

(a)深沟球轴承 (b)圆锥滚子轴承 (c)推力球轴承图5—54 滚动轴承二、滚动轴承的代号滚动轴承的代号一般印在轴承内圈的端面上，由基本代号、前置代号和后置代号三部分组成，排列顺序如下：前置代号基本代号后置代号1、基本代号基本代号表示滚动轴承的基本类型、结构及尺寸，是滚动轴承代号的基础。

基本代号由轴承类型代号、尺寸系列代号和内径代号构成（滚针轴承除外），其排列顺序如下：类型代号尺寸系列代号内径代号(1）类型代号轴承类型代号用阿拉伯数字或大写拉丁字母表示，其含义见表5—8。

表5—8 滚动轴承类型代号（GB/T272-1993）代号轴承类型代号轴承类型0 双列角接触球轴承 6 深沟球轴承1 调心球轴承7 角接触球轴承2 调心滚子轴承和推力调心滚子轴承8 推力圆柱滚子轴承3 圆锥滚子轴承N 圆柱滚子轴承双列或多列用字母NN表示4 双列深沟球轴承U 外球面球轴承5 推力球轴承QJ 四点接触球轴承注：在表中代号后或前加字母或数字表示该类轴承中的不同结构。

轴承简化画法图文详解在工程制图的过程中，轴承简化画法十分常用。

轴承种类繁多，不同种类的轴承简化画法也不一样。

为帮助大家真正掌握相关知识，世界工厂泵阀网为大家汇总轴承简化画法大全，以供参考。

深沟球轴承简化画法深沟球轴承(Deep Groove Ball Bearings)(GB/T 276-1994)是滚动轴承中最为普通的一种类型。

基本型的深沟球轴承由一个外圈，一个内圈、一组钢球和一组保持架构成。

角接触球轴承简化画法角接触球轴承可同时承受径向负荷和轴向负荷。

能在较高的转速下工作。

接触角越大，轴向承载能力越高。

高精度和高速轴承通常取15 度接触角。

圆锥滚子轴承简化画法圆锥滚子轴承并不单是“因为滚道是有一定锥度”，而是滚子必须有一定锥度，而且滚子椎顶点、内外滚道椎顶点必须是同一点并在轴中心线上(类似伞齿轮)，否则轴承运动时滚子大小头与滚道就会因相同的角速度、不同的线速度产生滑动摩擦，导致轴承效率低、发热而且容易损坏。

圆柱滚子轴承简化画法圆锥滚子轴承通常是分离型的，即由带滚子与保持架组件的内圈组成的圆锥内圈组件可以与圆锥外圈(外圈)分开安装。

圆锥滚子轴承主要承受以径向为主的径、轴向联合载荷。

调心球轴承简化画法调心球轴承有圆柱孔和圆锥孔两种结构，保持架的材质有钢板、合成树脂等。

其特点是外圈滚道呈球面形，具有自动调心性，可以补偿不同心度和轴挠度造成的误差，但其内、外圈相对倾斜度不得超过3度。

单列推力球轴承简化画法单列推力球轴承能在较高的转速下工作。

接触角越大，轴向承载能力越高。

高精度和高速轴承通常取15 度接触角。

在轴向力作用下，接触角会增大。

双列推力球轴承简化画法列推力球轴承(50000、5000U)。

双列向心推力球轴承是将2个单列向心推力球轴承的外圈背面相吻合，内圈、外圈均各为一体的结构。

因此，这种结构的轴承，具有二个方向的推力负荷能力。

因此，双列推力球轴承又称为双向推力球轴承。

滚动轴承的规定画法
作者:
日期: 2
机械制图导学案
教师 ______ 日期 _________ 授课班级 课题 7.5滚动轴承的规定画法 学习目标 掌握滚动轴承的标记、规定画法 学习重点 滚动轴承的规定画法
学习难点 滚动轴承的规定画法
学习方法 观察法、绘图法、对比法
、导学任务（学生课前完
成） 1、滚动轴承的结构一般由:
8、预习深沟球轴承的画法 2、按其承载特性，滚动轴承可分为
滚动轴承的代号由
组成。

3、 基本代号由轴承的
构成。

4、 5、 轴承的类型代号用
表示。

代号6代表 轴承，代号5代表 轴承，代号3代表
轴承。

6、 尺寸系列代号由
和 组合而成。

7、 轴承的内径代号表示。

9、预习圆锥滚子轴承的画法
J5
B
10、预习推力球轴承的画法
