汽车电子控制技术模块PPT课件

汽车电子控制技术模块PPT课件


4. V. A.G1552／3(16针测试电缆) 5. V. A.G1552／1(2针测试电缆)
6.数字和字母以及符号的输入和功能区域
图8-11电脑诊断仪V. A.G1552和测试导线
.
17
3．元征X—431电眼睛诊断仪
1）通用性. 可以对多个车系几百种车型进行测试，充分体 现了原厂解码器所没有的通用功能。 2）网上升级 可极为方便地从网上下载诊断软件并直接使用， 软件会随着新车型的出现而相继推出。 3）广泛性 可提供多语言环境，可在不同国家和地区使用。 4）先进性 5）综合性 6） 灵活性
图8-13电眼睛X-431组成
.
18
4．金德K-81诊断仪
除具有数字万用表的功能外，还具有一些汽车专用测试功能。除可用来 测量电控元件和电路的电阻、电压、电流外，一般还能测量转速、频 率、温度、电容、闭合角、占空比等项目，并具有自动断电、自动变 换量程、数据锁定、波形显示等功能。
图8-14 金德K81
1．主机 2．测试口 3．测试延长线 4．专用诊断接头
.
4
8.1.3 燃油压力表
燃油压力表经常被用来 测试燃油系统的压力。
因为燃油系统压力达到 额定标准是发动机正常 工作的前提，在不同的 载荷条件下，发动机燃 油系统压力值会有所不 同。
图8-4燃油压力表
.
5
8.1.4 压力真空表
它可以用来检查进气歧 管的真空度，以及增压 器增压压力或机械燃油 泵压力等。
模块八 发动机电子控制装置系 统的故障诊断
8.1 常用工具及测试仪器 8.2 故障诊断的基本原则和注意事项 8.3 自诊断系统的功能及测试过程
.
1
8.1 常用工具及测试仪器
汽车电控单元(ECU)电路分析PPT文档共59页

汽车电控单元(ECU)电路分析PPT文档共59页

汽车电控单元(ECU)电路分析
16、自己选择的路、跪着也要把它走 完。 17、一般情况下)不想三年以后的事， 只想现 在的事 。现在 有成就 ，以后 才能更 辉煌。
18、敢于向黑暗宣战的人，心里必须 充满光 明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的 人只能 引为烧 身，只 有真正 勇敢的 人才能 所向披 靡。
ቤተ መጻሕፍቲ ባይዱ
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
电子控制单元(ECU).ppt

电子控制单元(ECU).ppt

• 3.发动机熄火：如果需要发动机熄火时,只须将钥匙开 关从位置"2"处，回转至"0"位,电控单元（ECU）停止供 电，电控单元（ECU）控制发动机熄火。注意，为使 发动机电控单元（ECU）有足够的时间存储系统的各 种数据，发动机熄火30秒后，才允许关闭电源总开关
2020/12/11
检测注意事项：
模拟信号转换处理 1—空气流量计；2—输入回路； 3—A/D转换器；4—微机
2020/12/11
(3) 微机
微机的功能：根据发动机工作的需要，把各种传感器送 来的信号用内存的程序(微机处理的程序)和数据进行运算处理 ，并把处理结果如燃油喷射控制信号、点火控制信号等送往输 出回路。
1-存储器(只读存 储器,随机存储器) 2-总线 3-输入输出接口 4-CPU
2020/12/11
ECU的组成
输入回路、A/D转换器、微型计算机和输出回路4部分组 成。
2020/12/11
(1) 输入回路
输入ECU的传感器信号有两种：一种是模拟信号，另一 种是数字信号，从传感器输出的信号输入ECU后，首先通 过输入回路，其中数字信号直接输入微机；模拟信号则由 A/D转换器转换成数字信号之后再输入微机。
• ROM是读出专用存储器，存储内容一次写入后就不能改变，但 可以调出使用。ROM存储器存储的内容，即使切断电源，其记 忆的内容也不丢失，故适用于对各种程序和数据的长期保留。 近年可编程只读存储器(EPROM)已在汽车微机中得到应用，该 存储器可由紫外线将其记忆内容消去，并可改写存储内容。
• 随机存储器RAM既能读出也能写入数据记忆在任意地址上。但 是如果切断电源，存储的数据就丢失。所以RAM只适用于暂时 保留过程中的处理数据。
(完整版)汽车ECU电路分析ECU电路解析

(完整版)汽车ECU电路分析ECU电路解析

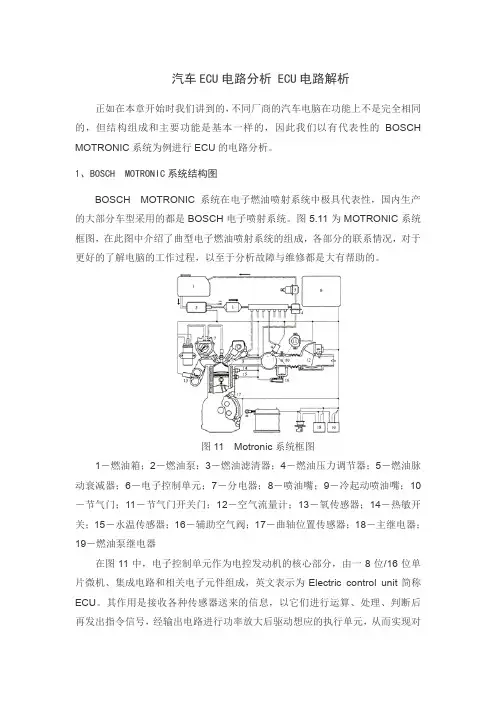

汽车ECU电路分析 ECU电路解析正如在本章开始时我们讲到的，不同厂商的汽车电脑在功能上不是完全相同的，但结构组成和主要功能是基本一样的，因此我们以有代表性的BOSCH MOTRONIC系统为例进行ECU的电路分析。
