汽车ecu电路分析ecu电路解析

详解汽车发动机ECU(原理、改装方式等)ECU调校是一项汽车行业的高端技术，也是一门产业，是汽车改装市场的一个非常重要的组成；大家不能夸大ECU调校的作用和功能，但也不能忽略ECU调校的重要性，科学地理性地认识ECU调校，非常重要!虽然这个行业在国外已经非常成熟，但在中国，还是处于发展阶段，还有很多不利于这个行业发展的因素。

挺多车友不了解汽车改装，他们固执的认为原厂车一定是最好的，还有许多车主有了个性化自己爱车的想法，但一是自己手头紧，二是担心自己改后担心被警察拦，年检通不过等种种顾虑，所以选择好的品牌很重要。

下面我们就来学习一下什么是ECU以及如何选择ECU升级品牌。

一、相关问题汇总1、什么是ECU？答：ECU（Electronic Control Unit）电子控制单元，又称“行车电脑”、“车载电脑”等，是汽车发动机电控单元的简称,俗称发动机电脑。

电控单元的作用是在发动机工作时，通过不断地采集来自汽车各传感器的信号，控制发动机的点火、喷油、空燃比、怠速、废气再循环......等使发动机正常运作，除此之外，电控单元还带有发动机故障自诊断功能。

目前各大车厂比较常用的有：BOSCH、SIEMENS、DELPHI、MARELLI、DENSO......2、为何原车出厂不设计到最好呢？答：电子控制单元简称ECU(Electrical Control Unit) 其生产厂商均为国际跨国企业，例如：BOSCH、SIEMENS……生产产品均销售至全世界各国使用。

因每个国家汽油品质、温度、大气压力、湿度、引擎形式上的差异，车辆要适应不同国家的天气、环境及驾驶者的要求，同时也要保证在这种复杂情况下依然能够挥洒自如行驶并通过严格的尾气排放、油耗标准，设定上须符合各国的条件来使用，才不致水土不服，再加上必须坚固耐用、经济、环保等多方条件，因此在大多情形下原装ECU内的程序是一个符合众多条件的最佳妥协，所以原车电脑所设定的范围比较保守，故保留一定的空间可供升级。

汽车ECU的电路分析
分析电路，一般采用局部分析法和全局分析法。

局部分析法即化整为零，全局分析法即根据元件和线路功能将发动机微机控制系统电路分为五类电路。

一、ECU外部电源电路：为微处理器和传感器提供工作电压
（1）常火线：若断开，ECU存储的故障码、怠速学习参数、燃油修正参数等信息丢失；
（2）点火开关控制火线：若接通，ECU产生控制功能；
（3）点火开关控制主继电器的ECU外部电源电路；
（4）ECU控制主继电器的外部电源电路。

二、ECU内部电源电路
ECU内部电源电路将外部电源电压12V～14V转变为恒定的5V 电压，为微处理器和传感器提供工作电压。

三、ECU 搭铁电路
E1端子直接搭铁，是ECU搭铁电路；E2端子连接传感器，经ECU内部与E1端子连接，是传感器搭铁电路；E01、E02端子直接搭铁，经ECU内部与执行器连接，是执行器搭铁电路。

四、输出信号电路
ECU输出信号电路是指连接执行器控制执行器工作的电路，控制方式有两种：一种是PCM控制接通或断开执行器的电源端，称电源控制；另一种是PCM控制接通或断开执行器的搭铁端，搭铁控制。

PCM故障率很低，PCM的故障一般是由于使用不当造成的。

现代发动机的PCM一般不可维修，只能更换。

怀疑ECU有故障，应先检查外部电路，主要是电源电路和搭铁电路；如果ECU电源电压小于10V，ECU无法工作。

汽车ECU(1)
2.1 汽车电子总体设计流程
在进行系统设 计时，首先根 据需要完成系 统结构的综合 描述，建立详 细的系统需求 模型。
1. 明确设计要求 2. 建立系统需求模型 3. 建立系统结构模型和控制模型 4. 系统结构设计 5. 软件设计 6. 系统调试 7. 反馈设计信息,修改模型 8. 系统测试
随被控对象模型的变化自动变化。
自动测量和分析输入信号及受控对 象特性，计算系统的变化情况。
滑模控制 计算出相应的控制或调整策略。
模糊控制 优化模型参数，是模型逐步完善。
神经网络控制
预测控制
在汽车主动悬架上的到应用。
汽车ECU(1)
2.4 ECU的控制程序
控制理论：
PID控制 最优控制 自适应控制 滑模控制 模糊控制 神经网络控制 预测控制
在汽车四轮转向控制中应用。
汽车ECU(1)
2.4 ECU的控制程序
控制理论：
PID控制 最优控制 自适应控制
滑模控制 模糊控制 神经网络控制 预测控制
基于模型的控制算法，预测模型是在 对象运行过程中直接获得，只强调功 能而不强调其结构形式，所以模型的 形式可以多种类型。预测模型可以像 系统仿真时一样，任意的制定控制策 略，通过不断观察对象在不同控制策 略下输出的变化进行自动优化。
PWM Interrupt SIO
输出端口
是数输S收数P调而对入，e中能r。据ui制控微的作la断力s通。le。 制机脉计(RI，。程W信n调充内冲数Ot具ie是序dr整电部进器Mt有f异ha)脉电时行时c对M步e冲流是钟计外oI的/d信。脉数对O部u，串l号冲。微a异端t行的进机i(步oR口数输n占行外A事，能入据空计部M件脉够输比)的冲在出，处宽一。从理度根通线信上使发用送3根数线据完同成时：在地另I线/一O、根端发线口送上、接接收

162 AD8(Fuel temp. sensor)
32 AD16(Intake air temp. sensor)
支腿油门开关（闭合时 发动机转速为1900r/min)
. 0.5 50 SW4(Engine stop SW) 发动机停止开关 0.5 81 SW24(AC SW)支腿油 门开关 0.5 66 SW9(Neutral SW) 空档开关 0.5 Power SW . 0.5 77 SW27(Clutch SW) 离合器开关 89 SW21(PTO-SW) 动力输出开关
PCV Relay OFF ACC ON PH STAR （5A） （20A）
杭发欧ⅢECU电气原理图（徐重汽车吊用）
Wire size Connector terminal No. 0.5 46 SW1(KEY SW) 0.5 56 SW1(KEY SW) 1.25 35 +BF(+B for flyback) 1.25 76 +BF(+B for flyback) 0.5 0.5 45 OUT4(Glow lamp) 预热指示 82 S-OUT1(Check engine lamp) 故障指示灯 0.5 PCV1 152 0.5 PCV1 153 Attention needs to be paid to Glow/Heater relay current capacity. 0.5 PCV2 150 0.5 PCV2 151 PCV1 (HP-0) PCV2 (HP-0)
-
: shield wire : Twisted pair
（5A）
（10A）
Released, 05/4/6 Revised, 05/4/27 Revised, 05/6/17 Revised, 06/3/2 Revised, 06/5/19

一、汽车电子控制单元（ECU）原理汽车发动机电控系统由信号输入装置（传感器）、电子控制单元（ECU）和执行器三部分组成（如图1所示）。

电子控制单元又称为电子控制器，俗称电脑（一般简写为ECU、发动机控制模块MCU、EEC 或者PCM），是发动机电控系统的核心部件。

其功能是根据各种传感器和控制开关输入的信号参数，对喷油量、喷油时刻和点火时刻、怠速控制、进气控制、排放控制、自诊断失效保护和备用控制系统等进行控制。

ECU 主要由输入回路、模拟/数字（A/D）转换器、微机和输出回路4部分组成（如图2所示）。

输入回路主要指从传感器来的信号，首先进入输入回路。

在输入回路里，对输入信号进行预处理，一般是在去除杂波和把正弦波变为矩形波后，再转换成输入电平。

A/D转换器功用将模拟信号转换为数字信号后再输入微机。

如果传感器输出的是脉冲（数字）信号，经过输入回路处理后可以直接进入微机。

电子控制单元是发动机电控系统的核心。

他能根据需要，把各种传感器送来的信号，按内存的程序对数据进行运算处理，并把处理结果送往输出回路。

输出回路的作用是将微机发出的指令，转变成控制信号来驱动执行器工作。

输出回路一般起着控制信号的生成和放大等作用。

在发动机运转过程中，ECU 根据发动机控制系统的各传感器送来的信号，判断发动机当前所处的运行工况和工作条件，并从ROM 中查取相应的控制参数数据，经中央处理器（CPU）的计算和必要的修正后，输出相应的控制信号，控制发动机运转。

电子控制单元的简要工作过程如下：（1）发动机起动时，ECU 进入工作状态，某些程序从ROM 中取出，进入CPU。

这些程序可以用来控制点火时刻、燃油喷射和怠速等。

（2）通过CPU 的控制，指令逐个地进行循环执行。

执行程序中所需要的发动机信息，来自各个传感器。

（3）从传感器来的信号，首先进入输入回路进行处理。

如果是数字信号，则直接经I/O 接口进入微机；如果是模拟信号，则经A/D 转换器转换成数字信号后才经I/O接口进入微机。

汽车ECU电路分析 ECU电路解析正如在本章开始时我们讲到的，不同厂商的汽车电脑在功能上不是完全相同的，但结构组成和主要功能是基本一样的，因此我们以有代表性的BOSCH MOTRONIC系统为例进行ECU的电路分析。

1、BOSCH MOTRONIC系统结构图BOSCH MOTRONIC系统在电子燃油喷射系统中极具代表性，国内生产的大部分车型采用的都是BOSCH电子喷射系统。

图5.11为MOTRONIC系统框图，在此图中介绍了曲型电子燃油喷射系统的组成，各部分的联系情况，对于更好的了解电脑的工作过程，以至于分析故障与维修都是大有帮助的。

图11Motronic系统框图1－燃油箱；2－燃油泵；3－燃油滤清器；4－燃油压力调节器；5－燃油脉动衰减器；6－电子控制单元；7－分电器；8－喷油嘴；9－冷起动喷油嘴；10－节气门；11－节气门开关门；12－空气流量计；13－氧传感器；14－热敏开关；15－水温传感器；16－辅助空气阀；17－曲轴位置传感器；18－主继电器；19－燃油泵继电器在图11中，电子控制单元作为电控发动机的核心部分，由一8位/16位单片微机、集成电路和相关电子元件组成，英文表示为Electric control unit简称ECU。

其作用是接收各种传感器送来的信息，以它们进行运算、处理、判断后再发出指令信号，经输出电路进行功率放大后驱动想应的执行单元，从而实现对发动机的各种工况的控制。

这里提级的ECU是各种控制单元的统称，ECM/PCM 则是发机控制模组或动力控制模组的缩写，是包含于ECU范围之内的。

2、BOSCH MOTRONIC1.3电路分析汽车电子控制单元（ECU），不论是BOSCH的MOTRONIC，福特的EEC IV、V，通用的P4、P6等，其最终的目的只有一个，让发动机工作的更出色，表现为动力更强劲，噪声小，污染低。

这是针对发动机系统而言，其他系统也是一样，每个系统都有自己的目标，这就好像是电视机一样，世界各国生产的电视机，无论是哪个厂家的，都是要以接收电视节目为目的。

〔 2 〕 霍 尔 式 传 感 器
霍尔效应： 半导体或金属薄片置于磁场中，当有电流〔与磁场
垂直的薄片平面方向〕流过时，在垂直于磁场和电流 的方向上发生电动势，这种现象称为霍尔效应。 霍尔元件：
目前常用的霍尔资料锗〔Ge〕、硅〔Si〕、锑化铟 〔InSb〕、砷化铟〔InAs〕等 。N型锗容易加工制 造，霍尔系数、温度功用、线。
3〕测量电路的作用是将转换元件输入的电参量经过处置
2 常用传感器的任务原理
〔1〕磁电式传感器 磁电效应 依据法拉第电磁感应定律，线圈在磁场中运动〔或线圈
所在磁场的磁通变化〕 ，切割磁力线时，线圈中发生感应 电动势。
直线移动式磁电传感器 转动式磁电传感器
磁电式转度传感器
一款高档发起机的ECU
ECU在发动机电控系统中的应用方框图
2.3 ECU的开展趋向
➢ 集中综合控制、总线技术、汽车智能控制是未来汽车电子控制 技术重点开展方向。
➢ 集中综合控制:单片机的类型将会启用更高位数的，各系统 ECU向综合一体开展，互联网技术将能够切入，车载PC融 入……
• 总线技术：各个ECU 经过局域网技术完成 车内互联，各ECU间 信息共享。
压电式传感器是物性型的、发电式传感 器。常用的压电资料有石英晶体〔SiO2〕 压电和式人传感工器分运解用实的列压:爆电震传陶感瓷器、。平压安气电囊陶碰瓷撞传的感压器 压电减速度传感器 电常数是石英晶体的几倍，灵敏度较高。
压电爆震传感器的压电共振点制造在爆震振动频率上，爆震传感器装置在
发起机气缸外壁，发作爆震时，压电共振片发作共震，会发生较大的电压信 号输入给ECU.
➢ 汽车上的大局部电子控制系统中的ECU电路结构迥 然不同，其控制功用的变化主要依赖于软件及输入、 输入模块的功用变化，随控制系统所要完成的义务 不同而不同。

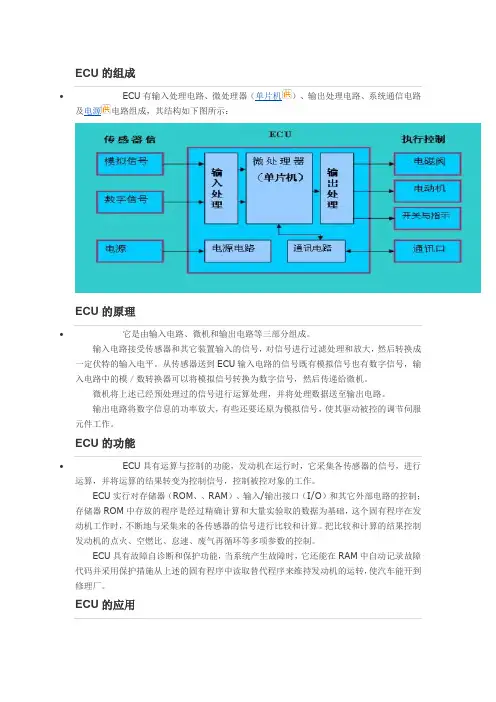

ECU的组成
∙ECU有输入处理电路、微处理器（单片机）、输出处理电路、系统通信电路及电源电路组成，其结构如下图所示：
ECU的原理
∙它是由输入电路、微机和输出电路等三部分组成。

输入电路接受传感器和其它装置输入的信号，对信号进行过滤处理和放大，然后转换成一定伏特的输入电平。

从传感器送到ECU输入电路的信号既有模拟信号也有数字信号，输入电路中的模／数转换器可以将模拟信号转换为数字信号，然后传递给微机。

微机将上述已经预处理过的信号进行运算处理，并将处理数据送至输出电路。

输出电路将数字信息的功率放大，有些还要还原为模拟信号，使其驱动被控的调节伺服元件工作。

ECU的功能
∙ECU具有运算与控制的功能，发动机在运行时，它采集各传感器的信号，进行运算，并将运算的结果转变为控制信号，控制被控对象的工作。

ECU实行对存储器（ROM、、RAM）、输入/输出接口（I/O）和其它外部电路的控制；
存储器ROM中存放的程序是经过精确计算和大量实验取的数据为基础，这个固有程序在发动机工作时，不断地与采集来的各传感器的信号进行比较和计算。

把比较和计算的结果控制发动机的点火、空燃比、怠速、废气再循环等多项参数的控制。

ECU具有故障自诊断和保护功能，当系统产生故障时，它还能在RAM中自动记录故障代码并采用保护措施从上述的固有程序中读取替代程序来维持发动机的运转，使汽车能开到修理厂。

ECU的应用
目前在一些中高级轿车上，不但发动机上应用ECU，在其它许多地方都可发现ECU的踪影，例如ABS系统、四轮驱动系统、电控自动变速器、主动悬架系统、安全气囊系统、多向可调电控座椅等都配置有各自的ECU。

0.5 0.5 0.5 0.5 0.5 0.5
126 121 132 134
A-VCC1(Sensor power supply1) AD4(Rail press. sensor) AD5(Rail press. sensor) A-GND1(Sensor GND1)
65 A-VCC5(Sensor power supply5) 23 AD10(PTO accel position sensor)
162 AD8(Fuel temp. sensor)
32 AD16(Intake air temp. sensor)
支腿油门开关（闭合时 发动机转速为1900r/min)
. 0.5 50 SW4(Engine stop SW) 发动机停止开关 0.5 81 SW24(AC SW)支腿油 门开关 0.5 66 SW9(Neutral SW) 空档开关 0.5 Power SW . 0.5 77 SW27(Clutch SW) 离合器开关 89 SW21(PTO-SW) 动力输出开关
0.5 55 A-GND5(Sensor GND5) 0.5 155 AD7(Coolant temp. sensor) 0.5 0.5
上车油门踏板（单路信号） 0%----0.85V 100%----4.15V
燃油回油 Fuel temp. 温度传感器 sensor 进气温度 Intake air temp. sensor 传感器
（20A）
1.25 (Ignition#1)TWV1 103 1.25 COMMON1 106 1.25 COMMON1 107 1.25 (Ignition#3)TWV3 104 (Ignition#5)TWV5 105 (Ignition#2)TWV2 137 1.25 1.25

二、汽车电控单元ECU的基本组成
由于汽车的配置不同，电控单元的数目也不同。低配置、手 动变速器的轿车，一般只有一个发动机电控单元；中高配置的轿 车，除发动机电控单元外，还有自动变速器电控单元、制动防抱
死ABS电控单元、全自动空调电控单元、安全气囊电控单元、智能
座椅电控单元、中央门控等电控单元，多达十几个，甚至几十个 电控单元。汽车上电控单元的组成模式是相同的，一般由传感器、 ECU、执行元件组成。
ppt课件 23
此外，ECU还要承受瞬变电压的冲击，瞬变电压是指 由于电磁感应在短时间内产生的较高的脉冲电压。较大的 电感性负载，在电流通断的瞬间都能产生很高的自感电动 势，有的可达几百伏。因此，ECU的电源电路必须具有很 好的抗干扰能力和稳压作用。 2．硬件抗干扰措施 汽车电磁设备对ECU的干扰，一般都是以脉冲的形式进 入的，抗干扰措施主要有以下几点： （1）消除电源电压波动干扰。采用稳压电源使汽车电 源经过稳压后再送给ECU；可在直流稳压器的进、出端连 接滤波器，以减小浪涌电压的干扰。
ppt课件
20
单片机输出的喷油脉冲，经放大器放大，驱动光 电隔离器G中的发光二极管发光，光电三极管将接收 到的光信号转为电信号，经三极管VT1放大，驱动大 功率三极管VT2导通接地，喷油器电磁线圈通电开阀， 达到控制喷油的目的。精确控制喷油脉冲的脉冲宽度 （例如某种发动机的喷油脉宽可在1.72ms～8.45ms间 控制），是电控燃油喷射的主要功能。
ppt课件 27
八、ECU的可靠性设计
汽车电子控制单元在总体设计时应着重考虑以下几个方面：
（1）尽量用软件代替硬件。系统中的任何硬件都有失效 问题，硬件电路越复杂可靠性越差，而软件易于修改且处理 速度快。 （2）尽可能采用定型的标准化单元电路。因为定型的标 准化电路经过了全面考核，其性能稳定、可靠，另外维修方 便。 （3）尽可能减少电子部件的个数。

2020/10/13
5
依维柯柴油ECU供电电路
正极：蓄电池电源正极——手动大闸——易熔线 ——30A#线——75A保险——ECU的9、8、3、2 针（89针插头）
负极：ECU的11、10、6、5——蓄电池负极
点火电源：蓄电池正极——30#号线——点火开关 ——ECU的40针（89针插头）
2020/10/13
蓄电池正极——F3（20A保险）——30号端子（ 启动继电器）——87号端子（启动继电器）—— 启动机
2020/10/13
4
诊断电路
诊断接口直火电源：蓄电池电源——30针 点火电源：点火开关——11针 搭铁回路：29针——蓄电池负极 信号传输线：B46针——3/34针（34针插
头）——2针（K线）该信号线电压等于当 前电源电压（一般与仪表电源表电压相等）
6
谢谢您的指导
THANK YOU FOR YOUR GUIDANCE.
感谢阅读！为了方便学习和使用，本文档的内容可以在下载后随意修改，调整和打印。欢迎下载！
2020/10/13
汇报人：XXXX 日期：20XX年XX月XX日
7
2020/10/13
3
启动继电器电路
控制电路：
蓄电池（30#）——30号端子（继电器）——87 号端子（继电器）——F10（5A保险）——86号 端子（启动继电器线圈）——85号端子（启动继 电器线圈）——29/29（29针插头）——B65针（ ECU的B接头，该针由ECU输出一负控信号） 主电路：
依维柯燃气发动机ECU供电电路
ECU无开关蓄电池供电线路：
蓄电池正极（30#）——F2（5A保险）——
5/29（29针插头）——B5针（ECU的B插头）

SRVLWLRQ VHQVRU
ࡴ䗳䏣 $FFHO ᵓֵো2 SRVLWLRQ
VHQVRU
$WWHQWLRQQHHGVWREHSDLGWR
*ORZ+HDWHU UHOD\ FXUUHQW FDSDFLW\

287 *ORZUHOD\
*ORZUHOD\
287 *ORZUHOD\
$9&& 6HQVRUSRZHUVXSSO\ $' %RRVWVHQVRU $*1' 6HQVRU*1'
$' 2LOSUHVVXUH
$9&& 6HQVRUSRZHUVXSSO\ $' 5DLOSUHVVVHQVRU $' 5DLOSUHVVVHQVRU $*1' 6HQVRU*1'
1本账号发布文档来源于互联网和个人收集仅用于技术分享交流用版权为原作者所有
Ƹ5 (15A)
OFF ACC ON
PH STAR
3&95HOD\ ˄$˅
9HKLFOHZLULQJGLDJUDP'(162SURSRVDO 2QO\IRU
பைடு நூலகம்
˄$˅
˄$˅
:LUHVL]H
&RQQHFWRUWHUPLQDO1R

3ower SW

%$77(5<

1&DWQHXWUDOSRVLWLRQ 12 12 12
12
12 12 12 12 12
6: 1HXWUDO6: ぎḷᓔ݇˄ᐌ䯁˅
6: 3726: ࡼ࡯䕧ߎᓔ݇ 6: $&6: ぎ䇗ᓔ݇

3&9 3&9

ECU 组成ECU的主要部分是单片机，单片机是一块集成了微处理器(CPU)、存储器以及输入和输出接口的电路板。

微处理器是单片机的核心部件，微处理器将输入模拟信号转化为数字信号，并根据存储的参考数据进行对比处理，计算出输出值，输出信号经过功率放大后控制执行器，例如喷油器和继电器等。

随着单片机计算能力和内存容量越来越大，ECU的功能也越来越多。

ECU的工作过程(1)信号过滤和放大输入电路接收传感器和其他装置的输入信号，并对信号进行过滤和放大。

输入信号放大的目的是使信号增加到ECU可以识别的程度，某些传感器，例如氧传感器，产生一个小于1V的低电压信号，只能产生极小的电流，这样的信号送入电脑内的微处理器之前必须放大，这个放大作用由电脑中输入芯片中的放大电路来完成。

(2)模数(A/D)转换由于很多传感器产生的是模拟信号，而微处理器处理的是数字信号，所以必须把模拟信号转换为数字信号，这项工作由电脑输入芯片中的模数转换器完成。

模数转换器以固定的时间间隔不断对传感器的模拟输入信号进行扫描，并对模拟信号赋予固定的数值，然后将这个固定值转换成二进制码。

在一些ECU中，输入处理芯片和微处理器制成一体。

(3)微处理器将已经预处理过的信号进行运算，并将处理后的数据送至输出电路。

输出电路将数字信号放大，有些还要还原为模拟信号，以驱动执行元件工作。

随着汽车电子化和自动化程度的提高，ECU将越来越多，这样必将导致车身线束曰益复杂。

为了实现多个ECU之间的信息快速传递、简化电路以及降低成本，ECU之间要采用通信网络技术连成一个网络系统。

例如变速器需要与发动机协调配合，根据车速、发动机转速以及动力负荷等因素自动进行换挡，因此变速器电脑需要得到节气门位置传感器、车速传感器、水温传感器以及发动机转速传感器等信号，这就要实现变速器电脑与发动机电脑之间的信息传递，这个工作通常是由CAN总线来完成的。

ECU的特点(1)汽车需要在不同的道路和气候条件下行驶，ECU的工作环境较差，经常需要承受振动以及温度和湿度的变化。

123456789101112131415玛瑞利SPI型发动机ECU主板元件分析图玛瑞利SPI型发动机ECU原理图联合电子M1.5.4型ECU主板元件分析图联合电子M1.5.4型ECU主板元件原理分析图联合电子M3.8.2 型ECU局部电路原理图联合电子M3.8.2型ECU局部电路原理图德尔福MT20型ECU主板元件与PCB元件分布图摩托罗拉465型ECU主板元件分析图摩托罗拉465型ECU局部电路分析图西门子5WPX型ECU主板元件分析图（应用于红旗车型）奥迪A6 1.8L ANQ发动机控制端子检测奥迪A6 1.8L ANQ发动机ECU实物分析图奥迪A6 1.8L ANQ发动机ECU内部电路图大众捷达 ATK发动机ECU主板元件分析图摩托罗拉系列01M变速器ECU主板元件分析图国产及大众车系电脑……………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………丰田5A-FE 发动机ECU主板元件分析图(一汽威驰)丰田佳美5S-FE发动机与ECT电脑板分析图丰田佳美5S-FE发动机ECU端子功能及检测（2.2L）本田雅阁J24A8、飞度L15A2发动机电脑板分析图 三菱4G64发动机控制系统电脑元件分析图三菱4G64发动机ECU端子功能及检测2223马自达929发动机电脑板元件分析图马自达929轿车发动机电控单元的端子检测其它车系发动机控制电脑161718192021………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………富康 TU5JP/K发动机控制电脑元件分析图富康 TU5JP/K发动机ECU与外围元件电路2425……………………………………………别克君威LB8/LW9发动机ECU实物分析图26…………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………别克君威2.0L动力系统控制模块(PCM针脚说明)日产蓝鸟U13SR20DE发动机ECCS元件解析图日产蓝鸟SR20DE发动机ECCS电路原理图日产蓝鸟SR20DE发动机ECCS芯片结构与电路原理日产蓝鸟发动机ECU检测数据表日产风度A33/A32 Vq30型发动机控制电脑简析图272829303132自动变速器控制电脑333435363738394041.............................................................................................................................................................................................马自达R4A-EL自动变速器电脑元件分析图马自达R4A-EL自动变速器ECU端子检测富康AL4自动变速器ECU元件分析图富康AL4自动变速器ECU电路原理图富康AL4自动变速器ECU芯片解析日产RE4F04B自动变速器控制电脑元件分析图日产A33变速器TCM端口检测数据 (4243)ABS控制模块三菱菱绅ABS控制单元内部元件分析图三菱菱绅ABS控制系统电路及端子检测电控空气悬架系统模块4445丰田LS400(ucF10)悬架电脑ECU元件分析图丰田LS400电控悬架电路（ucF10）及ECU端子表46丰田佳美巡航系统电脑ECU元件分析图自动巡航系统控制模块…………………………………………………………………………………………………………………………………………………………………………………………………………………………三菱F4A42自动变速器ECU元件分析图三菱F4A42自动变速器控制单元端子检测………………………………………………………………………………………玛瑞利SPI型发动机ECU主板元件分析图速电机的步数。

ecu电源供电电路原理一、引言在现代汽车中，电子控制单元（Electronic Control Unit, ECU）扮演着至关重要的角色。

ECU负责对车辆的各个系统进行监控和控制，如发动机控制、制动系统、空调系统等。

而ECU正常运行所需的关键是稳定可靠的电源供电。

本文将介绍ECU电源供电电路的原理和工作方式。

二、ECU电源供电电路概述ECU电源供电电路主要由电源管理模块、功率放大模块和过滤电路组成。

电源管理模块负责监测电压和电流，以确保供电系统工作在正常范围内。

功率放大模块将电源输出电压放大到所需的工作电压，并通过过滤电路去除噪声和干扰。

下面将详细介绍ECU电源供电电路的原理和各个模块的功能。

三、电源管理模块电源管理模块是ECU电源供电电路的核心部分。

它主要由电压监测电路、电流监测电路和故障保护电路组成。

1. 电压监测电路：该电路负责监测ECU供电电压的稳定性。

一般情况下，ECU的工作电压要求在特定范围内，当电压低于下限或高于上限时，电压监测电路将触发故障保护电路，防止ECU受损。

2. 电流监测电路：该电路负责监测ECU的工作电流。

通过监测电流的大小，电流监测电路可以判断ECU是否正常工作。

当电流异常时，比如超出设定的范围，电流监测电路将发送信号给故障保护电路。

3. 故障保护电路：故障保护电路是电源管理模块的最后一道防线。

它能够及时检测到ECU供电电路的故障，如过载、短路等，并通过保险丝或其他措施切断电源，以避免ECU受损。

四、功率放大模块功率放大模块的主要功能是将电源输出电压放大到所需的工作电压，并通过过滤电路去除噪声和干扰。

功率放大模块通常由DC/DC转换器和滤波器组成。

1. DC/DC转换器：DC/DC转换器是功率放大模块的关键部件。

它能够将车辆电池提供的直流电压转换为ECU所需的稳定工作电压。

一般情况下，车辆电池的电压会随着车速、转速等因素的变化而波动，而DC/DC转换器能够在这些波动的情况下输出稳定的电压。

国Ⅲ发动机电器线路工作原理
1、打开蓄电池开关，ECU17号脚通电，ECU通电后给74、75脚24V电压，此时主继电器两端都是24V电压，两端电位相等继电器不导通。

2、钥匙开关打到“ON”时，PCV继电器一端是24V电压，另一端接地，两端有电位差PCV继电器导通，PCV1、PCV2通电。

同时ECU46、56脚通电，ECU给74、75脚低电压信号，因主继电器一端接电源，两端产生电位差，继电器导通35、76脚控制喷油器使喷油器通电。

主继电器另一路通ECU5、6、7号脚控制发动机各传感器及底盘线路开关；钥匙开关打到“ON”时另一路是45、44、82、85脚，45脚预热指示灯只有在ECU 从进气温度、燃油温度、出水温度三个传感器获得的数据能满足条件后发动机预热指示灯才亮起；44号排气制动在主继电器通电后，给排气制动继电器一端24V电压，当排气制动开关开启后，ECU给排气制动继电器另一端的36号脚底电压信号，该继电器即闭合通电，排气制动指示灯亮起；82号故障指示灯在通电后就亮起，发动机起动后熄灭；85号脚双扭矩空车指示灯在99号双扭矩开关开启后亮。

3、当钥匙开关打到“STAR”时，48号脚通电后，42号脚由高电压转变为低电压信号，66号脚是高电压接通空挡继电器另一端，空挡继电器闭合通电，起动继电器一端接地产生电位差闭合通电，起动马达通电工作。

(2)模数(A/D)转换 由于很多传感器产生的是模拟信号，而微处理器处理的是数字信号，所以必须把模拟信号转换为数字信号，这项工作由电脑输入芯片中的模数转换器完成。模数转换器以固定的时间间隔不断对传感器的模拟输入信号进行扫描，并对模拟信号赋予固定的数值，然后将这个固定值转换成二进制码。在一些汽车电脑中，输入处理芯片和微处理器制成一体。
(4)喷油器电路检测方法 可以使用数字万用表、示波器或LED测试灯等工具，严禁带电插拔线束插头，或使用指针式万用表或大功率测试灯，以免引起瞬间大电流造成发动机电脑内部三极管损坏。
将LED测试灯连接在喷油器插头两个插孔中，打开点火开关。如果LED灯一直点亮，表示三极管c极和e极短路；如果LED灯不亮，起动发动机，如果LED灯仍不亮，表示三极管c极和e极断路
(3)微处理器将已经预处理过的信号进行运算，并将处理后的数据送至输出电路。输出电路将数字信号放大，有些还要还原为模拟信号，以驱动执行元件工作。
随着汽车电子化和自动化程度的提高，汽车电脑将越来越多，这样必将导致车身线束曰益复杂。为了实现多个汽车电脑之间的信息快速传递、简化电路以及降低成本，汽车电脑之间要采用通信网络技术连成一个网络系统。例如变速器需要与发动机协调配合，根据车速、发动机转速以及动力负荷等因素自动进行换挡，因此变速器电脑需要得到节气门位置传感器、车速传感器、水温传感器以及发动机转速传感器等信号，这就要实现变速器电脑与发动机电脑之间的信息传递，这个工作通常是由CAN总线来完成的。
汽车电脑的构成
汽车电脑的主要部分是单片机，单片机是一块集成了微处理器(CPU)、存储器以及输入和输出接口的电路板。微处理器是单片机的核心部件，微处理器将输入模拟信号转化为数字信号，并根据存储的参考数据进行对比处理，计算出输出值，输出信号经过功率放大后控制执行器，例如喷油器和继电器等。随着单片机计算能力和内存容量越来越大，汽车电脑的功能也越来越多。
