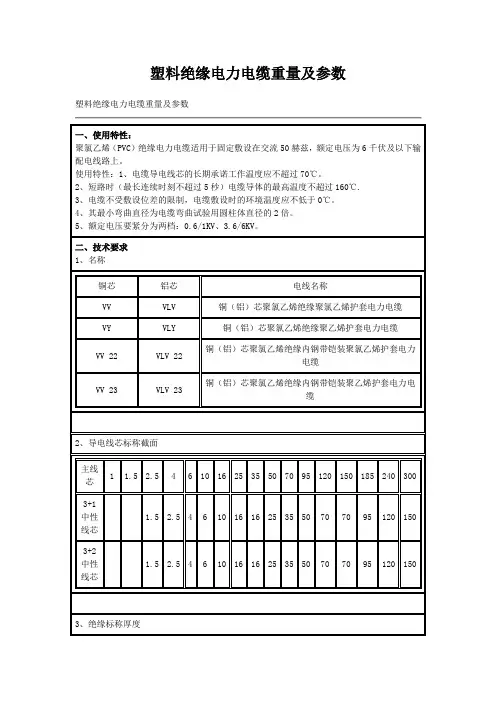

塑料绝缘电力电缆重量及参数

额定电压0.6/1kV（Um=1.2KV）交联聚乙烯绝缘电力电缆总则本技术规范书包括额定电压0.6/1kV（Um=1.2KV）交联聚乙烯绝缘电力电缆的材料、技术要求、验收规则、包装和贮存、售后服务等。

1.引用标准：额定电压1kV交联聚乙烯绝缘电力电缆须满足各类电缆的标准和规范：GB/T 12706-2008 额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆IEC 60502-1997额定电压1—30kV挤包绝缘电力电缆及附件GB/T 2951-2008 电缆绝缘和护套材料通用试验方法GB/T 3956-2008 电缆的导体GB/T 2952-2008 电缆外护套GB/T 6995-2008 电线电缆识别标志方法IEC 60724:1984 额定电压不超过0.6/1KV电缆允许短路温度导则GB/T 18380-2008 电缆或光缆在火焰条件下的燃烧试验GB/T 3048-2007 电线电缆电性能试验方法GB/T 12666-2008单根电线电缆燃烧试验方法JB/T 8137-1999 电线电缆交货盘GB/T 19666-2005 阻燃和耐火电线电缆通则GB/T 19216-2003在火焰条件下电缆或光缆的线路完整性试验2.使用条件：2.1运行条件（1）系统额定电压：0.6/1kV（2）系统最高运行电压：1kV（3）系统接地方式：中性点不接地系统单相接地时允许持续运行8小时。

（4）系统频率：50HZ2.2环境条件：（1）海拔高度：0～2000米（2）环境温度：-30度---+40度（3）土壤热阻系数：120度*cm/W2.3敷设条件：敷设条件可以为直埋、排管、沟道、隧道、桥架等方式。

沟道内积水时电缆可能局部浸于水中。

3.主要技术条件：套挤塑使用阻燃性PVC护套料，在其型号前添加“ZR”，如“ZRYJLV”。

以上型号若为耐火电缆，其绞线时线芯外层绕包致密高性能双层耐火云母带，在其型号前添加“NH”，如“NHYJV”。

导体重量计算导体重量=导体比重*截面积其中铜导体比重为8.9g/cm3，铝为2.7g/cm3，截面积一般取标称截面如10、16、 (240)挤包绝缘层重量=3.14*（挤包前外径+绝缘厚度）*绝缘厚度*绝缘料比重其中PVC绝缘料比重为1.5g/cm3 PE绝缘料比重为0.932g/cm3以上公式算出的重量单位均为：千克/千米电缆重量的计算一两句话也说不清楚的有必要的话可发邮件到我邮箱：**********************我自己对电缆材料净重计算方法做了一些总结可发送给你22|评论(2)D=上过程外径t=包带厚度G=包带比重Z=重叠率(1/4Lap = 1.25)5、缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Zd=铜线径N=条数G=比重Z=绞入率6、编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθθ= atan( 2 * 3.1416 * ( D + d * 2 )) *目数/ 25.4 / Td=编织铜线径T=锭数N=每锭条数G=铜比重比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37PVC-1.45；LDPE-0.92；HDPE-0.96；PEF（发泡）-0.65；FRPE-1.7；Teflon （FEP）2.2；Nylon-0.97；PP-0.97；PU-1.21棉布带-0.55；PP绳-0.55；棉纱线-0.48如何计算成本铜电线的成本包括三个部分。

1．铜材的成本2． PVC（外边料皮）的成本3．人工的成本成本的计算方法铜的成本：铜重量*铜价格=铜成本铜的重量=铜的密度(0.0089)*铜丝的体积铜丝的体积=面积*高度面积=3.14*半径的平方以BV2.5平方的铜线为例，如下图用千分尺，可量出铜丝的直径，如下图是国标的线，直径是1。

各种电线电缆参数大全公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]塑料绝缘电力电缆本产品用于额定电压1KV的线路中,供输配电能之用（阻燃电缆适用于高层建筑、地铁、发电站、大型工矿企业等电缆敷设密度大，防火要求严格的地方）。

交联聚乙烯绝缘电力电缆执行标准：交联聚乙烯绝缘电力电缆性能符合－1991等效采用IEC60502－1997，阻燃性能符合－1990等效采用IEC332－1992。

（阻燃性能要求不适用于非阻燃型电缆）使用特性：电缆的额定工作电压U0/U 1KV；试验电压（持续时间≤5min）；电缆导体长期工作温度≤90℃；短路时（持续时间≤5s）电缆导体温度≤250℃；敷设电缆时最小弯曲半径单芯电缆应≥电缆外径的20倍，多芯电缆应≥电缆外径的15倍；电缆敷设时环境温度≥0℃，低于0℃时，预先加温，敷设时不受落差限制。

型号及名称注：阻燃型电缆型号前加“ZR”；耐火型电缆型号前加“NH”；无卤低烟型电缆型号前加“WD”。

性能参数：不同土壤热阻系数下的载流量修正系数（土壤热阻系数：PT=）不同环境温度下的载流量修正系数（空气为40℃，土壤为25℃）电缆导体电阻、绝缘电阻、参考载流量交联聚乙烯绝缘聚氯乙烯护套电力电缆外径交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆外径聚氯乙烯绝缘护套电力电缆执行标准：交联聚乙烯绝缘电力电缆性能符合－1991等效采用IEC60502－1997，阻燃性能符合－1990等效采用IEC332－1992。

（不适用于非阻燃型电缆）使用特性：电缆的额定工作电压U0/U 1KV；试验电压（持续时间≤5min）；电缆导体长期工作温度≤70℃；短路时（持续时间≤5s）电缆导体温度≤160℃；敷设电缆时最小弯曲半径单芯电缆应≥电缆外径的10倍，铠装电缆应≥电缆外径的12倍。

电缆敷设时环境温度≥0℃，低于0℃时，预先加温，敷设时不受落差限制。

型号及名称注：阻燃型电缆型号前加“ZR”；耐火型电缆型号前加“NH”；无卤低烟型电缆型号前加“WD”。

450/750V塑料绝缘控制电缆通用技术规范本规范对应的专用技术规范目录序号名称编号1 450-750V塑料绝缘控制电缆1404003-0000-01控制电缆采购标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。

2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分的参数原则上不能更改。

3、项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分表“项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。

经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表“，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。

4、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

5、投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。

填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求响应表时，如有偏差除填写“技术偏差表”外，必要时应提供相应试验报告。

目次1 总则 (3)1.1 一般规定 (3)1.2 投标人应提供的资格文件 (3)1.3 工作范围和进度要求 (3)1.4 对说明书和试验报告的要求 (3)1.5 标准和规范 (4)1.6 投标人应提交的技术参数和信息 (4)1.7 备品备件 (5)1.8 专用工具和仪器仪表 (5)2 通用技术要求 (5)2.1电缆结构 (5)2.2 密封 (6)2.3 技术参数 (6)3 试验 (6)3.1 试验条件 (6)3.2 例行试验 (6)3.3 抽样试验 (6)3.4 型式试验 (7)3.5 安装后的电气试验 (7)3.6现场试验 (7)4 技术服务、工厂检验和监造 (7)4.1 技术服务 (7)4.2 工厂检验及监造 (7)4.3 验收 (7)5 产品标志、包装、运输和保管 (8)6 投标时应提供的其它资料 (8)附录A 供货业绩 (8)附录B 工艺控制一览表 (9)附录C 主要生产设备清单 (9)附录D 主要试验设备清单 (9)附录E 本工程人力资源配置表 (9)1 总则1.1 一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

本产品按GB9330《塑料绝缘控制电缆》，IEC60227《额定电压450/750V及以下聚氯乙烯绝
缘电缆》以及IEC60502《额定电压1~30kV挤包绝缘电力电缆及附件》等标准制造。

同时还
可根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产各种
型号的电缆的数据及重量.

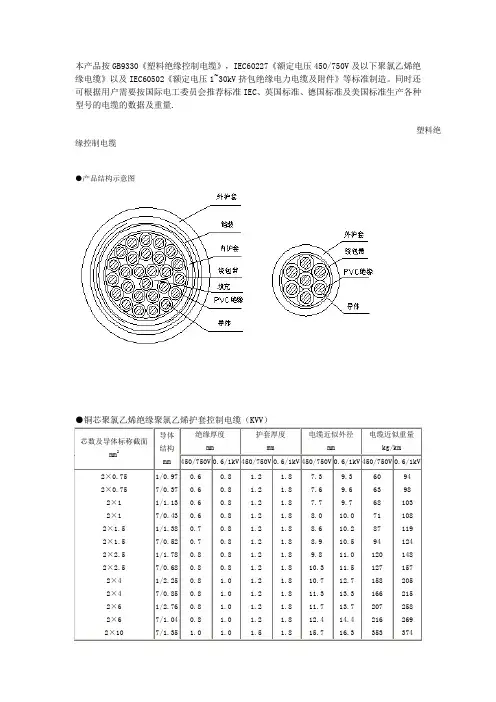

塑料绝缘控制电缆
●产品结构示意图
●铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆（KVV）
●铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆（KVV）
●铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆（KVV）
●铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆（KVVP）
●铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆（KVVP）。

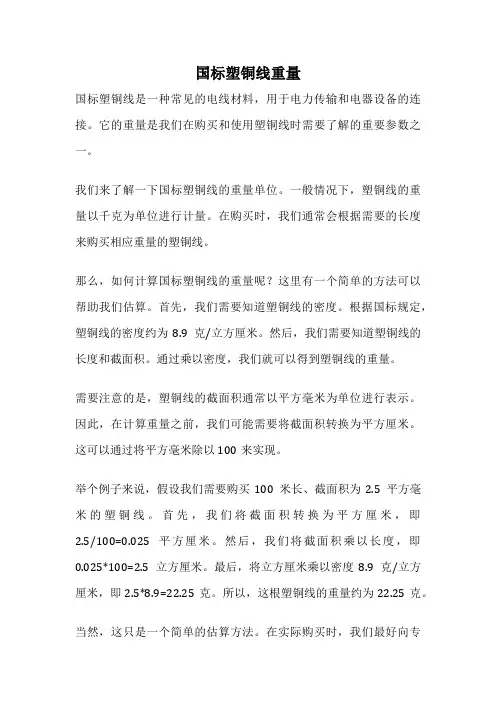

国标塑铜线重量国标塑铜线是一种常见的电线材料，用于电力传输和电器设备的连接。

它的重量是我们在购买和使用塑铜线时需要了解的重要参数之一。

我们来了解一下国标塑铜线的重量单位。

一般情况下，塑铜线的重量以千克为单位进行计量。

在购买时，我们通常会根据需要的长度来购买相应重量的塑铜线。

那么，如何计算国标塑铜线的重量呢？这里有一个简单的方法可以帮助我们估算。

首先，我们需要知道塑铜线的密度。

根据国标规定，塑铜线的密度约为8.9克/立方厘米。

然后，我们需要知道塑铜线的长度和截面积。

通过乘以密度，我们就可以得到塑铜线的重量。

需要注意的是，塑铜线的截面积通常以平方毫米为单位进行表示。

因此，在计算重量之前，我们可能需要将截面积转换为平方厘米。

这可以通过将平方毫米除以100来实现。

举个例子来说，假设我们需要购买100米长、截面积为2.5平方毫米的塑铜线。

首先，我们将截面积转换为平方厘米，即2.5/100=0.025平方厘米。

然后，我们将截面积乘以长度，即0.025*100=2.5立方厘米。

最后，将立方厘米乘以密度8.9克/立方厘米，即2.5*8.9=22.25克。

所以，这根塑铜线的重量约为22.25克。

当然，这只是一个简单的估算方法。

在实际购买时，我们最好向专业的销售人员咨询，以确保我们购买到符合需求的塑铜线。

总的来说，国标塑铜线的重量是一个非常重要的参数，直接影响到我们的购买和使用。

通过了解塑铜线的密度、长度和截面积，我们可以大致估算出塑铜线的重量，以便更好地选择和使用。

希望本文能为大家提供一些参考和帮助。

（完整版）常⽤电⼒电缆规格型号聚氯⼄烯绝缘聚氯⼄烯护套电⼒电缆1、⽤途：本产品适⽤于交流50HZ，额定电压0.6/1KV的线路中，供输配电能之⽤。

2、产品标准：GB12706·2-91额定电压35KV及以下铜芯、铝芯塑料绝缘电⼒电缆、聚氯⼄烯绝缘电⼒电缆3、使⽤特性：1）电缆导体的最⾼额定温度为70℃。

2）短路时（最长持续时间不超过5S）电缆导体的最⾼温度不超过160℃。

3）敷设电缆时的环境温度应不低于0℃，最⼩弯曲半径应不⼩于电缆外径的10倍。

4、型号、名称和使⽤范围6、⽣产范围交联聚⼄烯绝缘电⼒电缆1、产品⽤途：本产品适⽤于额定电压（U0/U）为3.6/6⾄26/35KV电⼒线路，供输配电能之⽤。

2、产品标准：GB12706-91额定电压35KV及以下铜芯，铝芯塑料绝缘电⼒电缆。

3、产品使⽤特性：（1）电缆在环境温度不低于0℃条件下敷设时，⽆须预先加温。

电缆的敷设落差不受限制。

（2）电缆线芯长期允许⼯作温度不得超过下列规定：外护层是聚氯⼄烯套的电缆为90℃；外护层是聚⼄烯套的电缆为80℃。

（3）线芯短路时（最长持续5S）温度不得超过250℃（4）电缆敷设时的最⼩弯曲半径规定如下：单芯电缆：20（d+D)±5%；三芯电缆：15（d+D)±5%。

式中：D为电缆的实际外径，d为导体的实际外径。

4、产品型号、名称及使⽤范围注：⼀根或⼆根单芯电缆不允许敷设在铁质管道中。

5、⽣产范围聚氯⼄烯绝缘电线1、⽤途：本产品适⽤于交流额定电压450/750V及以下的动⼒装置的固定敷设。

2、产品标准:GB5023、2-85《额定电压450/750V及以下聚氯⼄烯绝缘电缆（电线）固定敷设⽤电缆（电线)》3、产品使⽤特性：1）额定电压U0/U分为450/750V和300/500V。

2）电缆的长期允许⼯作温度：BV-105型……应不超过105℃；其他型号……应不超过70℃。

3）电缆的敷设温度应不低于0℃；4）电缆的允许弯曲半径为：电缆外径（D）⼩于25mm者……应不⼩于4D；电缆外径（D）为25mm 及以上者……应不⼩于6D4、电缆型号、名称及使⽤范围5、⽣产范围聚氯⼄烯绝缘软电线1、⽤途：本产品适⽤于交流额定电压450/750V及以下的家⽤电器、⼩型电动⼯具、仪器仪表及动⼒照明等装置的连接。

0.6/1kV 交联聚乙烯绝缘电力电缆产品标准本产品按GB12706《额定电压35KV 铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还可根据用户需要按国际电工委员会推荐标准IEC 、英国标准、德国标准及美国标准生产。

适用范围本产品适用于工频额定电压64/1KV 及以下配电网或工业装置中固定敷设之用。

使用特性·工频额定UO/U 为0.6/1KV 。

电缆导体允许长期最高工作温度为90℃。

短路时（最长持续时间不超过5s ）电缆导体的最高温度不超过250℃。

电缆敷设时环境温度应不低于0℃。

电缆弯曲半径：不小于电缆外径的15倍。

电缆的型号型号 名称适用范围YJV 铜芯交联聚乙烯绝缘聚氯乙烯外护套电力电缆室内、隧道、电缆沟内或直脉地下，能够承受一定的机械外力和一定的拉力。

YJLV 铝芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 YJY 铜芯交联聚乙烯绝缘聚乙烯外护套电力电缆 e YJLY铝芯交联聚乙烯绝缘聚乙烯护套电力电缆电缆的型号型号 Type 名称适用范围YJLW02-Z铜芯交联聚乙烯绝缘皱纹铝套聚氯乙烯外护套纵向阻水电力电缆室内、隧道、电缆沟内或直埋地下，可在潮湿环境及地下水位较高的地方使用，能够承受一定的机械外力和一定的拉力YJLLW02-Z铝芯交联聚乙烯绝缘皱纹铝套聚氯乙烯外护套纵向阻水电力电缆YJLW03-Z铜芯交联聚乙烯绝缘皱纹铝套聚乙烯外护套纵向阻水电力电缆JLLW03-Z 铝芯交联聚乙烯绝缘皱纹铝套聚乙烯外护套纵向阻水电力电缆YJV 铜芯交联聚乙烯绝缘聚氯乙烯外护套电力电缆 室内、隧道及电缆沟内等场所，不能承受机械外力。

YJLV铝芯交联聚乙烯绝缘聚氯乙烯外护套电力电缆YJY 铜芯交联聚乙烯绝缘聚乙烯外护套电力电缆 YJLY铝芯交联聚乙烯绝缘聚乙烯外护套电力电缆生产范围型号 Type 芯数导体标称截面铜导体铝导体1*YJV YJYYJV22 YJV23YJLV YJLYYJLV22 YJLV232 1.5~8002.5~80010~800YJV YJYYJV22 YJV23 YJV32 YJV33YJLV YJLYYJLV22 YJLV23YJLV32 YJLV333 1.5~3002.5~3002.5~30010~300YJV YJYYJV22 YJV23 YJV32 YJV33YJLV YJLYYJLV22 YJLV23YJLV32 YJLV334 1.5~4002.5~4002.5~40010~400YJV YJYYJV22 YJV23YJV32 YJV33YJLV YJLYYJLV22 YJLV23YJLV32 YJLV33 3＋1 1.5~4002.5~4002.5~40010~400YJV YJYYJV22 YJV23YJV32 YJV33YJLV YJLYYJLV22 YJLV23YJLV32 YJLV33 5 1.5~4004.0~4001.5~4004.0~40010~400YJV YJYYJV22 YJV23YJV32 YJV33YJLV YJLYYJLV22 YJLV23YJLV32 YJLV33 4＋1 1.5~4002.5~4001.5~4002.5~40010~400YJV YJYYJV22 YJV23YJV32 YJV33YJLV YJLYYJLV22 YJLV23YJLV32 YJLV33 3＋2 1.5~4004.0~4001.5~4004.0~40010~400YJV YJYYJV22 YJV23YJV32 YJV33YJLV YJLYYJLV22 YJLV23YJLV32 YJLV33 1.5~400 4.0~400 1.5~400 4.0~400 10~400*单芯铠装电缆仅用于直流系统，若用于交流系统，应采用非磁性材料铠装或隔磁措施。

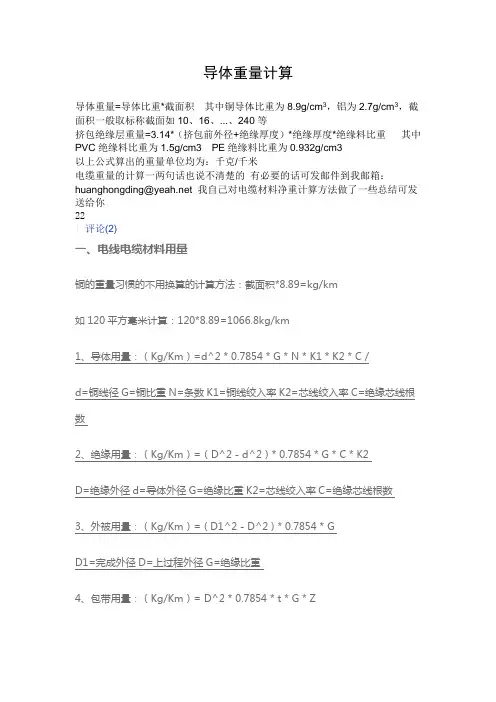

导体重量=导体比重*截面积其中铜导体比重为8.9g/cm3，铝为2.7g/cm3，截面积一般取标称截面如10、16、 (240)挤包绝缘层重量=3.14*（挤包前外径+绝缘厚度）*绝缘厚度*绝缘料比重其中PVC绝缘料比重为1.5g/cm3 PE绝缘料比重为0.932g/cm3以上公式算出的重量单位均为：千克/千米电缆重量的计算一两句话也说不清楚的有必要的话可发邮件到我邮箱：huanghongding@ 我自己对电缆材料净重计算方法做了一些总结可发送给你22|评论(2)一、电线电缆材料用量铜的重量习惯的不用换算的计算方法：截面积*8.89=kg/km如120平方毫米计算：120*8.89=1066.8kg/km1、导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * C /d=铜线径G=铜比重N=条数K1=铜线绞入率K2=芯线绞入率C=绝缘芯线根数2、绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2D=绝缘外径d=导体外径G=绝缘比重K2=芯线绞入率C=绝缘芯线根数3、外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * GD1=完成外径D=上过程外径G=绝缘比重4、包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * ZD=上过程外径 t=包带厚度 G=包带比重 Z=重叠率(1/4Lap = 1.25)5、缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Zd=铜线径 N=条数 G=比重 Z=绞入率6、编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθθ = atan( 2 * 3.1416 * ( D + d * 2 )) *目数 / 25.4 / Td=编织铜线径 T=锭数 N=每锭条数 G=铜比重比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37PVC-1.45；LDPE-0.92；HDPE-0.96；PEF（发泡）-0.65；FRPE-1.7；Teflon（FEP）2.2；Nylon-0.97；PP-0.97；PU-1.21棉布带-0.55；PP绳-0.55；棉纱线-0.48如何计算成本铜电线的成本包括三个部分。

江苏中煤电缆集团有限公司额定电压1.9/3.3kV及以下采煤机金属屏蔽软电缆产品使用说明书•电缆结构图及部件名称MCPT-0.66/1.14；MCPT-1.9/3.3 MCPTJ-0.66/1.14；MCPTJ-1.9/3.3101—动力线芯导体；2—动力线芯绝缘；3—金属/纤维编织屏蔽；4—地线芯导体；5—监视线芯导体；6—控制线芯导体；7—监视线芯绝缘；8—控制线芯绝缘；9—控制线芯包覆层；10—护套型号芯数标称^(mm2) MCPT—0.66/1.14 3+1 16~185MCPTJ—0.66/1.14 3+1+1 16~185MCPT—1.9/3.3 3+1 35~185MCPTJ—1.9/3.3 3+1+1 35~185•技术参数MCPT-0.66/1.14芯数X导体标称截面(mm2) 标称厚度(mm) 动力线芯地线芯动力线芯绝缘护套3X16 1X16 1.5 5.03X25 1X16 1.6 5.03X35 1X16 1.6 5.03X50 1X25 1.7 5.33X70 1X35 1.8 5.83X95 1X50 2.0 6.43X120 1X70 2.2 7.03X150 1X70 2.4 7.03X185 1X95 2.4 7.5煤矿用移动轻型软电缆产品使用说明书•电缆结构图及部件名称1—导体；2—绝缘；3—填芯；4—护套•电缆的型号、规格型号芯数标称^(mm 2)MYQ0.3/0.52-123+11.0-61.5-6•技术参数MYQ-0.3/0.5芯数X 导体标称截面(mm 2)标称厚度(mm)芯数X 导体标称截面(训2)标称厚度(mm) 绝缘护套 绝缘护套2X 1.0 0.6 1.5 7X 1.0 0.6 1.5 2X 1.5 0.8 1.5 7X 1.5 0.8 2.2X 2.5 1.0 1.5 7X 2.5 1.0 2.0 2X 4 1.0 2.0 7X 4 1.0 2.5 2X 6 1.0 2.0 7X 6 1.0 2.5 3X 1.0 0.6 1.5 12X 1.0 0.6 2.3X 1.5 0.8 1.5 12X 1.5 0.8 2.5 3X 2.51.01.512X 2.51.02.5 2 3 4额定电压0.66/1.14kV 及以下移动橡套软电缆产品使用说明书•电缆结构图及部件名称—动力线芯导体；2—填充；3—绝缘；4—绝缘屏蔽；5—地线芯导体；6—护套•电缆的型号、规格型号芯数标称^(mm 2)MY —0.38/0.66 3+1 4~185 MYP —0.38/0.663+1 4~185 MYP —0.66/1.143+110~1853X 4 1.0 2.0 3X 6 1.0 2.0 4X 1.0 0.6 1.5 4X 1.5 0.8 1.5 4X 2.5 1.0 2.0 4X 41.02.0 4X 61.02.512X 4 1.0 3.0 12X 6 1.0 3.0 3X 1.5+1X 1 0.8/0.6 1.5 3X 2.5+1X 1.5 1.0/0.8 2.0 3X 4+1X 2.51.0/1.02.5 3X 6+1X 41.0/1.02.5•技术参数MY、MYP-0.38/0.66MYP-0.66/1.14额定电压1.9/3.3kV及以下采煤机用软电缆产品使用说明书•电缆结构图及部件名称1-动力线芯导体忐一接地统芯导体;3—控制线芯字5—外护专门芯数出一经维翳典加油常称截面( MC—0.38/0.663+116~185MCP—0.38/0.663+116~185MCP—0.66/1.143+135~185MCP—0.66/1.143+3/350~185MCP—1.9/3.33+135~185MCP—1.9/3.33+3/335~185•技术参数MC、MCP-0.38/0.66芯数X导体标称截面(mm2)标称厚度(mm)动力线芯地线芯动力线芯绝缘护套3X16 1X4 1.6 4.53X25 1X6 1.8 5.53X35 1X6 1.8 5.53X50 1X10 2.0 5.53X70 1X16 2.0 6.03X95 1X25 2.2 6.0 3X120 1X35 2.2 6.5 3X150 1X35 2.4 6.5 3X185 1X50 2.4 7.0额定电压8.7/10kV 及以下煤矿用移动金属屏蔽橡套软电缆产品使用说明书•电缆结构图及部件名称 垫芯 动力线芯导体半导电包带和裸监视芯内护套橡皮外护套 ，•一绝缘屏蔽（兼作地线）.动力线芯绝缘导体屏蔽图1MYPTJ图2MYPT垫芯 橡皮外护套 绝缘屏蔽（兼作地线）动力线芯绝缘 导体屏蔽 动力线芯导体•电缆的型号、规格 标称截面（mm ?）煤矿用聚氯乙烯绝缘电力电缆产品使用说明书•技术参数•电缆结构图及部件名称煤矿用四芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆煤矿用四芯聚氯乙烯绝缘聚氯乙烯护套电力电缆包用/体Conductor 纪绎InsuLation ^i^Filler 处步O^T ershea tli__ 煤矿用三芯聚氯乙烯绝缘聚氯乙烯护套电力电.导-冰心口口ductor 绝十置I IISLL I SI ion M 无Filler 包，Tape 外如■弱0可4工煤矿用3+1芯聚氯乙烯绝缘聚氯乙烯护套电力电导伟Conductor 她名象Insulati-on夕卜护奏Oversheath（钢他铠；装Steeltapea rmour里先I'iIler包带0P£煤矿用交联聚乙烯绝缘电力电缆产品使用说明书•电缆的型号、规格型号芯数额定电压(kV )0.6/1 1.8/33.6/6、6/66/10、8.7/10标称截面(mm 2)MYJV 3 1.5~300 10~300 25~300 25~300 MYJV” 22 3 4~300 10~300 25~300 25~300 MYJV”323 4~300 10~300 25~300 25~300 MYJV.4234~30010~30025~30025~300•技术参数 导体标称 截面额定电压(kV )0.6/1 1.8/33.6/66/6、6/108.7/10mm 2绝缘标称厚度mm1.5 0.72.5 0.74 0.76 0.710 0.7 2.0 2.516 0.7 2.0 2.5 3.425 0.9 2.0 2.5 3.4 4.5 35 0.9 2.0 2.5 3.4 4.5 50 1.0 2.0 2.5 3.4 4.5 701.12.02.53.44.5钢带铠装Siuelrapearmour导体ConducsrIRSLilaiion 填充Filler包带鱼口Overs-heath煤矿用3+1芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电95 1.1 2.0 2.5 3.4 4.5 120 1.2 2.0 2.5 3.4 4.5 150 1.4 2.0 2.5 3.4 4.5 185 1.6 2.0 2.5 3.4 4.5 240 1.7 2.0 2.6 3.4 4.5 3001.82.02.83.44.5•电缆结构图及部件名称见下图。

电力电缆061煤矿用铜芯塑料绝缘固定敷设电力电缆产品简介煤矿用塑料绝缘铜芯阻燃电力电缆额定电压为10kv 及以下，主要用于从中央配电室输送到采区机电铜室、移动变电站、综采工作面及开关柜等，供输配电能用。

电缆具有高阻燃特性。

1.1、煤矿用聚氯乙烯绝缘阻燃电力电缆(MT818.12-1999) 产品型号、名称见表2-1。

表2-1 型号名称MVV MVV22MVV32MVV42煤矿用聚氯乙烯绝缘聚氯乙烯护套电力电缆煤矿用聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆煤矿用聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆煤矿用聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆电缆规格见表2-2。

型号芯数额定电压（kV ）0.6/11.8/33.6/6、6/6、6/10标称截面（mm2）MVV MVV22MVV32MVV42MVV MVV22MVV MVV2233331.5~3002.5~300--4~3004~3004~1854~18510~30010~300--10~30010~3004~1854~18510~30010~30016~30016~300----3+13+1441.2、煤矿用交联聚氯乙烯绝缘阻燃电力电缆(MT818.13-1999)表2-3 型号名称MVV MVV22MVV32MVV42煤矿用交联聚氯乙烯绝缘聚氯乙烯护套电力电缆煤矿用交联聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆煤矿用交联聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆煤矿用交联聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆062煤矿用铜芯塑料绝缘固定敷设电力电缆电缆规格见表2-4。

型号芯数额定电压（kV ）标称截面（mm2）0.6/11.8/33.6/6、6/66/10、8.7/10MYJV MYJV22MYJV32MYJV4233331.5~3004~3004~3004~30010~30010~30010~30010~30010~30010~30016~30016~30025~30025~30025~30025~300主要性能1、由于煤矿用塑料绝缘阻燃电力电缆在环境条件复杂、工作条件严酷、瓦斯和煤尘集聚区域十分危险且容易引起爆炸的煤矿中运行，因此除具有本手册第一章电力电缆的主要性能外，对电缆的安全特性提出了更高的要求——高阻燃特性，即若阻燃电缆中最大线芯截面在50mm2及以上时，应能通过A 类电线电缆成束燃烧试验，50mm2以下时则应通过B 类电线电缆成束燃烧试验。

塑料绝缘电线电缆塑料绝缘电线电缆（以下简称塑料电缆）是一种广泛应用于电力、通信、交通、石油、化工、建筑等领域的电器线材。

它优异的绝缘特性、机械强度和耐腐蚀性，使得它的使用范围不断拓展，成为了现代工业领域不可缺少的重要电器线材之一。

一、塑料绝缘电线电缆的种类及特点塑料绝缘电线电缆种类繁多，常用的有PVC、PE、XLPE、PP、PA等材料制成的电缆。

不同材料的电缆在绝缘性、机械强度、耐腐蚀性等方面有所差异，但大体具有如下特点：1、优异绝缘性能：塑料绝缘电线电缆的绝缘特性十分优秀，可以有效地隔离电线和外界环境，防止电线发生漏电、电弧等安全事故。

2、良好的机械强度：塑料电缆的机械强度相对较高，可以在一定程度上抵抗外力，避免电线外皮的被损坏，保护电线结构完整性。

3、耐腐蚀：塑料电缆中常用的PVC、与PE等材料良好的耐腐蚀性，可以在一定程度上抵御酸碱、油脂和化学品等腐蚀物的侵蚀，促进电器线材的长期使用。

二、塑料绝缘电线电缆在不同行业中的应用塑料电缆在电力、通信、交通、建筑等领域中都有广泛应用。

1、电力行业：常见市用的架空电缆、低压电缆、控制电缆等等，都是采用塑料绝缘电线电缆制作。

2、通信行业：通信电缆、数字电缆、光缆等都是采用塑料制品作为最外层的保护材料，保证信息传输的正常进行。

3、交通行业：在铁路、公路等建设中，常用于信号电缆、控制电缆和供电电缆等。

4、建筑行业：建筑设施中用到的线缆和电线都必须符合一定的安全标准，并提供一定的防火防爆保护。

塑料绝缘电线电缆就是满足这些需求的重要材料之一。

例如，室内布线、电气装置、开关、插头等等。

三、塑料绝缘电线电缆的生产工艺塑料绝缘电线电缆的生产工艺比较复杂，通常可分为以下几个工序：1、电线材生产：先生产电线材，充分铜或者铝作为导体，保证电缆的传输能力。

2、绝缘材料制备：根据生产规格和性能需求，选用不同的塑料材料制备好相应的绝缘酸处理成为化合物。

3、绝缘：将制备好的绝缘材料覆盖在金属导体表面，采用机器或手工将绝缘材料覆盖在导体表面，形成电线绝缘层。

VVVV22电缆技术参数VV电缆是一种常用的塑料绝缘电力电缆，它采用聚氯乙烯（PVC）作为绝缘材料，具有一定的耐压能力和良好的耐化学腐蚀性能。

VV22电缆是VV电缆的升级版本，其外护层采用了双层钢带装甲，增强了电缆的机械强度和耐压能力。

下面将从导体、绝缘、护层、标号、额定电压、电缆结构、技术参数等方面详细介绍VV和VV22电缆的技术参数。

1.导体：VV和VV22电缆均采用了裸铜导体，这种导体具有良好的电导率和导电性能，能够有效地传输电能。

2.绝缘：VV和VV22电缆的绝缘材料采用了聚氯乙烯（PVC）作为绝缘材料，具有一定的耐压能力和耐化学腐蚀性能，并且易于加工和安装。

3.护层：VV电缆的护层一般采用了聚氯乙烯（PVC）材料，而VV22电缆的护层则采用了双层钢带装甲，这使得VV22电缆对外力的抵抗能力更强，适用于一些恶劣的环境条件。

4. 标号：VV和VV22电缆的标号由电缆的截面积决定，常见的标号有1.5mm²、2.5mm²、4mm²、6mm²、10mm²等。

5.额定电压：VV和VV22电缆的额定电压一般为0.6/1kV，即电压等级为600V或1000V，适用于建筑、工业和城市电网的电力输送。

6.电缆结构：VV和VV22电缆的结构都是由导体、绝缘层、内护层、外护层组成。

其中，VV22电缆的外护层采用了双层钢带装甲，即在护套层外侧再加一层钢带，以增强电缆的机械强度。

7.技术参数：VV和VV22电缆的技术参数包括最大导体温度、短路温度、弯曲半径、电气导纳等。

最大导体温度一般为70℃，短路温度一般不超过160℃。

弯曲半径一般为电缆外径的10倍。

电气导纳的值需要根据具体的电缆结构来计算。

总之，VV和VV22电缆是常见的电力电缆，它们具有良好的绝缘性能、机械强度和耐压能力，广泛应用于建筑、工业和城市电网等领域。

通过了解它们的技术参数，可以选择适合的电缆进行电力传输，确保电力系统的顺利运行。
