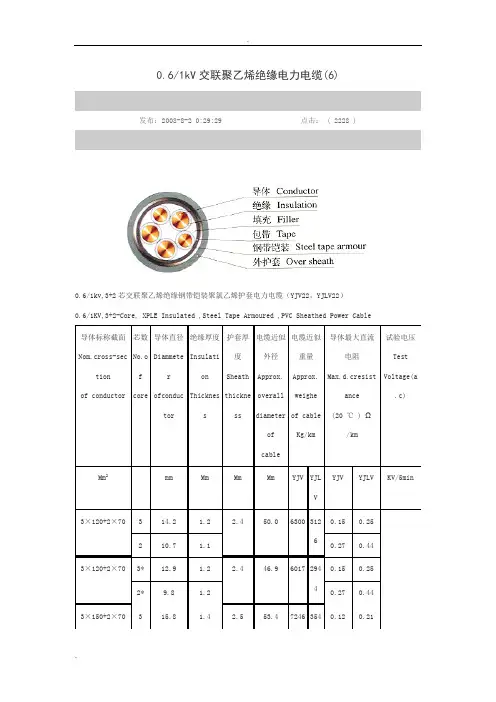

0.6/1kV交联聚乙烯绝缘电力电缆(6)发布：2008-8-2 0:29:29 点击： ( 2228 )0.6/1kv,3+2芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆（YJV22，YJLV22）0.6/1KV,3+2-Core, XPLE Insulated ,Steel Tape Armoured ,PVC Sheathed Power Cable导体标称截面Nom.cross-sectionof conductor 芯数No.ofcore导体直径Diammeterofconductor绝缘厚度InsulationThickness护套厚度Sheaththickness电缆近似外径Approx.overalldiameterofcable电缆近似重量Approx.weigheof cableKg/km导体最大直流电阻Max.d.cresistance(20 ℃ ) Ω/km试验电压TestVoltage(a.c)Mm2mm Mm Mm Mm YJV YJLVYJV YJLV KV/5min3×120+2×70 3 14.2 1.2 2.4 50.0 6300 3126 0.15 0.252 10.7 1.1 0.27 0.443×120+2×70 3* 12.9 1.2 2.4 46.9 6017 2944 0.15 0.252* 9.8 1.2 0.27 0.44 3×150+2×70 3 15.8 1.4 2.5 53.4 7246 3540.12 0.21*表示导体为紧压圆形绞合导线； *-Compacted ,stranded circular conductor ;0.6/1kv,3+2芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆（YJV32，YJLV32）0.6/1KV,3+2-Core, XPLE Insulated ,Steel Wire Armoured ,PVC Sheathed Power Cable* 表示导体紧压圆形绞合导线*-Compacted , stranded circular conductor导体标称截面Nom.cross-sec tion of conductor 芯数No.ofcore导体直径Diammeterofconduc绝缘厚度InsulationThicknes护套厚度Sheaththickne电缆近似外径Approx.电缆近似重量 Approx.weigheof cable导体最大直流电阻Max.d.cresistance试验电压TestVoltage(a.c)*表示导体紧压圆形绞合导线*-Compacted , stranded circular conductor电缆载流量 current carruing capacity of cable ·空气中敷设 In air非铠装型电缆 Unarmored cable;导体conductor 导体标称截面Nominal cross-section of conductormm 2单芯single-core二芯 2-core三芯 3-core3+1 芯 3+1-core四芯 4core铜导体 Copper conductor1.5 20 19 23 19 262.52626 30 26 35 4 39 37 44 35 44 6 48 46 52 44 52 10 65 61 70 57 70 16 87 80 87 74 87 25 122 111 113 100 113 35152139135126135铠装型电缆 Armoured cable·直埋敷设 Direct in the ground 非铠装型电缆 Unarmored cable;导体conductor导体标称截面Nominal cross-section ofconductormm2单芯single-core二芯2-core三芯3-core3+1 芯3+1-core四芯4core铜导体Copper conductor 1.5 332.5 45 4 60 6 70 10 95 16 125 25 160 35 190 50 225铠装型电缆 Armoured cable;导体导体标称截面二芯三芯3+1 芯四芯电缆敷设运行条件·在空气中的敷设 In air1.单芯电缆平行敷设时中心距离：185 mm2及以下为电缆直径的2倍；240 mm2及以上为90mm.2．围环境空气温度：40℃。

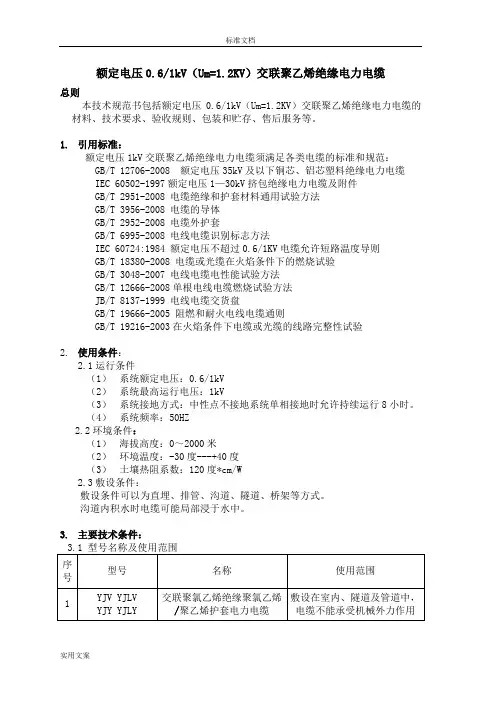

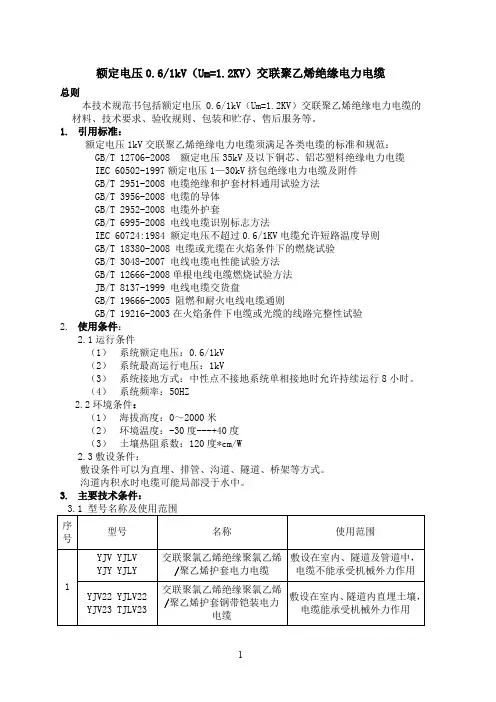

额定电压0.6/1kV（Um=1.2KV）交联聚乙烯绝缘电力电缆总则本技术规范书包括额定电压0.6/1kV（Um=1.2KV）交联聚乙烯绝缘电力电缆的材料、技术要求、验收规则、包装和贮存、售后服务等。

1.引用标准：额定电压1kV交联聚乙烯绝缘电力电缆须满足各类电缆的标准和规范：GB/T 12706-2008 额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆IEC 60502-1997额定电压1—30kV挤包绝缘电力电缆及附件GB/T 2951-2008 电缆绝缘和护套材料通用试验方法GB/T 3956-2008 电缆的导体GB/T 2952-2008 电缆外护套GB/T 6995-2008 电线电缆识别标志方法IEC 60724:1984 额定电压不超过0.6/1KV电缆允许短路温度导则GB/T 18380-2008 电缆或光缆在火焰条件下的燃烧试验GB/T 3048-2007 电线电缆电性能试验方法GB/T 12666-2008单根电线电缆燃烧试验方法JB/T 8137-1999 电线电缆交货盘GB/T 19666-2005 阻燃和耐火电线电缆通则GB/T 19216-2003在火焰条件下电缆或光缆的线路完整性试验2.使用条件：2.1运行条件（1）系统额定电压：0.6/1kV（2）系统最高运行电压：1kV（3）系统接地方式：中性点不接地系统单相接地时允许持续运行8小时。

（4）系统频率：50HZ2.2环境条件：（1）海拔高度：0～2000米（2）环境温度：-30度---+40度（3）土壤热阻系数：120度*cm/W2.3敷设条件：敷设条件可以为直埋、排管、沟道、隧道、桥架等方式。

沟道内积水时电缆可能局部浸于水中。

3.主要技术条件：3.1 型号名称及使用范围序号型号名称使用范围1 YJV YJLVYJY YJLY交联聚氯乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆敷设在室内、隧道及管道中，电缆不能承受机械外力作用YJV22 YJLV22 YJV23 TJLV23 交联聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装电力电缆敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用YJV32 YJLV32 YJV33 YJLV33 YJV43 YJLV43 交联聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢丝铠装电力电缆敷设在高落差地区，电缆能承受机械外力作用及相当的拉力以上型号若为阻燃电缆，其成缆时填充高阻燃性玻璃纤维带及绕包阻燃带，且护套挤塑使用阻燃性PVC护套料，在其型号前添加“ZR”，如“ZRYJLV”。

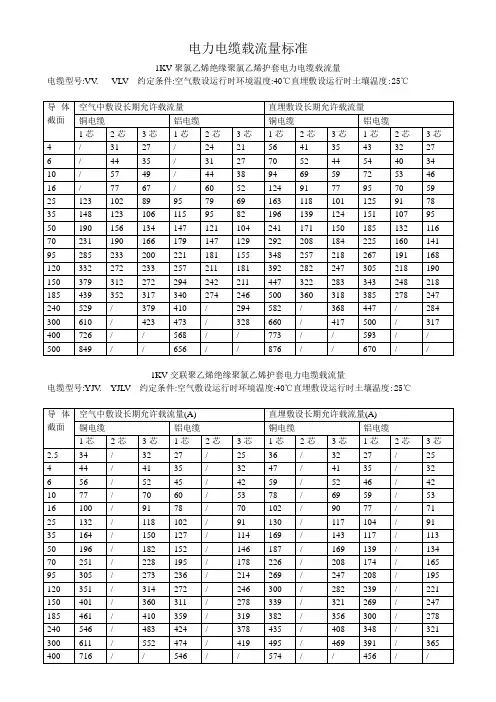

电力电缆载流量标准1KV聚氯乙烯绝缘聚氯乙烯护套电力电缆载流量电缆型号:VV. VLV 约定条件:空气敷设运行时环境温度:40℃直埋敷设运行时土壤温度:25℃1KV交联聚乙烯绝缘聚氯乙烯护套电力电缆载流量电缆型号:YJV. YJLV 约定条件:空气敷设运行时环境温度:40℃直埋敷设运行时土壤温度:25℃1KV聚氯乙烯绝缘聚乙烯护套电力电缆载流量电缆型号：YJV. YJLV1KV交联聚氯乙烯绝缘聚氯乙烯护套铠装电力电缆载流量电缆型号：YJV22. YJLV22. YJV32 YJLV32 YJV42 YJLV42约定条件：空气敷设运行时环境温度:40℃直埋敷设运行时土壤温度:25℃10~35KV交联聚乙烯绝缘电力电缆载流量电缆型号:YJV. YJLV 约定条件:空气敷设运行时环境温度:40℃直埋敷设运行时土壤温度:25℃750V级以下聚氯乙烯绝缘电线（缆）载流量电缆型号：BV. BLV BVV BLVV约定条件：环境温度:40℃空气中敷设通用橡套软电缆载流量电缆型号：YQ YQW YZ YZW YC YCW约定条件：环境温度:40℃空气中敷设35及电力以下交联绝缘电力电缆电缆使用特性1.导体最高工作温度90℃；短路时电缆导体的最高温度不超过250℃，持续时间不超过5S；敷设电缆时的环境温度应不低于0℃。

2.电缆的最小弯曲半径不小于下列规定：（D为电缆的实际直径）单芯电缆：无铠装电缆20D，有铠装电缆15D；三芯电缆：无铠装电缆15D，有铠装电缆12D。

电缆的试验电压及最大放电量表（局部放电试验）电缆的工频耐压试验表（工频耐压试验）0.6/1KV聚氯乙烯绝缘电力电缆电缆使用特性1.电缆导体长期允许工作温度不超过70℃短路时间最长持续时间不超过5S，电缆导体的最高温度应不超过160℃。

2.敷设电缆时的环境温度不低于0℃3.电缆的最小弯曲半径不小于下列规定：（D为电缆的实际直径）单芯电缆：无铠装电缆20D，有铠装电缆15D；三芯电缆：无铠装电缆15D，有铠装电缆12D。

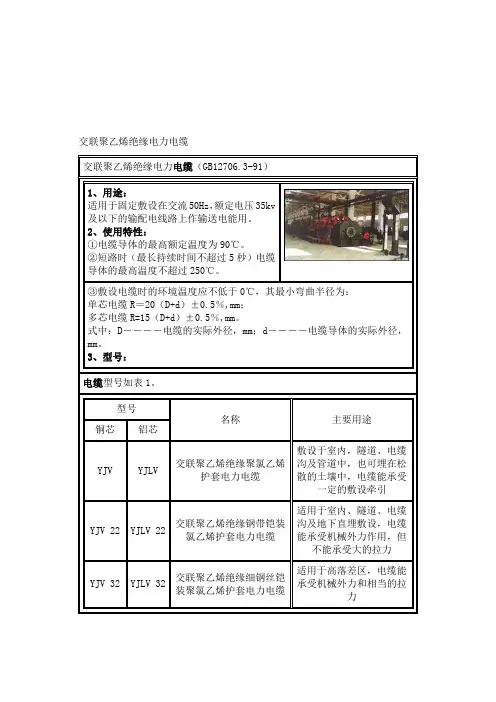

交联聚乙烯绝缘电力电缆交联聚乙烯绝缘电力电缆（GB12706.3-91） 1、用途：适用于固定敷设在交流50Hz ，额定电压35kv 及以下的输配电线路上作输送电能用。

2、使用特性：①电缆导体的最高额定温度为90℃。

②短路时（最长持续时间不超过5秒）电缆导体的最高温度不超过250℃。

③敷设电缆时的环境温度应不低于0℃，其最小弯曲半径为： 单芯电缆R ＝20（D+d ）±0.5％,mm ； 多芯电缆R=15（D+d ）±0.5％,mm 。

式中：D －－－－电缆的实际外径，mm ；d －－－－电缆导体的实际外径，mm 。

3、型号：电缆型号如表1。

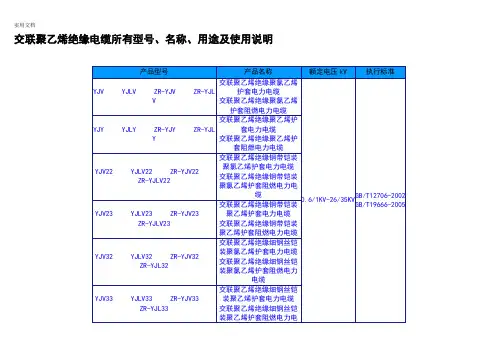

型号名称主要用途铜芯铝芯YJV YJLV交联聚乙烯绝缘聚氯乙烯护套电力电缆敷设于室内，隧道、电缆沟及管道中，也可埋在松散的土壤中，电缆能承受一定的敷设牵引 YJV 22 YJLV 22交联聚乙烯绝缘钢带铠装氯乙烯护套电力电缆适用于室内、隧道、电缆沟及地下直埋敷设，电缆能承受机械外力作用，但不能承受大的拉力YJV 32 YJLV 32 交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆适用于高落差区，电缆能承受机械外力和相当的拉力4、结构简图：单芯无铠装电缆型号：YJV、YJLV 三芯钢带铠装电缆型号：YJV22 YJLV221、导体2、导体屏蔽3、交联聚乙烯绝缘4、绝缘屏蔽5、金属屏蔽6、填充7、隔离套（内护层）8、钢带铠装9、聚氯乙烯外护套三芯我铠装电缆型号：YJV、YJLV5、产品规格及技术参数：① 电缆规格如表2② 电缆技术参数如表5-表16表2型号芯数额定电压KV0.6/1 1.8/3 3.6/6，6/66/10，8.7/10标称截面mm 2YJVYJLV1 2.5～300 10～300 25～300 25～300150 185 240 300 3.43.43.43.462.466.070.976.1674379239783117793756425950375882表13 YJ V22 、YJL V22 、-6/6，6/10KV三芯交联聚乙烯绝缘钢带铠装电力电缆标称截面mm2 绝缘标称厚度mm近似外径mm近似重量kg/kmYJV 22 YJLV 2225 35 5070 95 120150 185 240 300 3.43.43.43.43.43.43.43.43.43.445.547.951.154.959.064.168.071.682.32944341439944884590671748379965211705141082447270830493523406447825392598769608047表14 YJV、YJLV—8.7/10，8.7/15KV单芯交联聚乙烯绝缘电力电缆标称截面mm2 绝缘标称厚度mm近似外径mm近似重量kg/kmYJV YJLV25 35 5070 95 120150 185 240 300 4.54.54.54.54.54.54.54.54.54.550.853.256.460.364.169.573.176.982.388.6340338874509541964417790896410314124021548529063182356540854598539859776649765695887、交货要求：①电缆交货长度不小于100米，计量误差为±0.5％,mm。

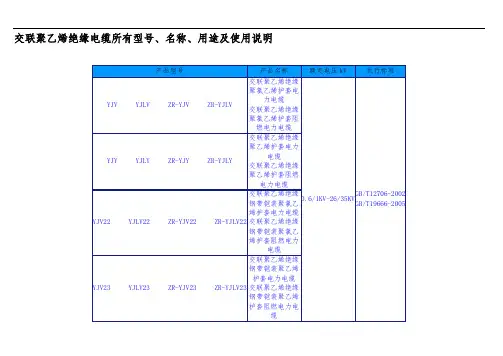

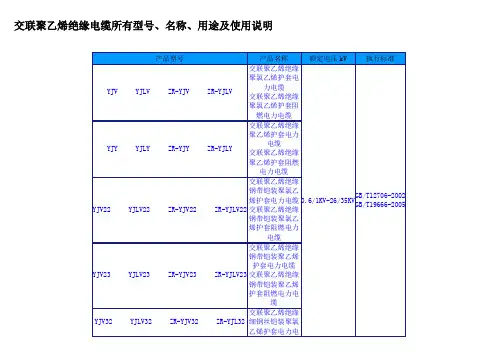

交联聚乙烯绝缘电缆所有型号、名称、用途及使用说明型号适用围使用特性YJV YJLV ZR-YJV ZR-YJLV YJY YJLYZR-YJY ZR-YJLY 适用于室外敷设。

可经受一定的敷设牵引，但不能承受机械外力作用的场1.工作温度:1-35kV电缆线芯允许长期工作温度为90℃。

2.线路短路温度:不能超过250℃,持续时间小于5秒。

3. 敷设温度正常敷设时的温度不应低于0℃,低于0℃敷设时,必须预合。

单芯电缆不允许敷设在磁性管道中。

先加执措施。

4. 敷设落差敷设不受水平落差限制5. 弯曲半径单芯:20(d+D)±5%多芯:15(d+D)±5%D=电缆试样实际外径mmd=导体的实际直径mYJV22 YJLV22 ZR-YJV22 ZR-YJLV22 YJV23 YJLV23 ZR-YJV23 ZR-YJLV23适用于埋地敷设，能承受机械外力作用，但不能承受过大的拉力。

YJV32 YJLV32 ZR-YJV32 ZR-YJL32 YJV33 YJLV33ZR-YJV33 ZR-YJL33适用于水中或高落差地区，能承开通电线电缆营销博客，欢迎朋友们光临：hi.baidu./%B5%E7%CF%DF%B5%E7%C0%C2%D3%AA%CF%FA/blogTR-YJV72是什么电缆型号就本题而言，TR-代表软结构铜导电线芯；YJ-代表交联聚乙烯绝缘；V-代表聚氯乙烯护套；7-代表非磁性金属丝铠装；2-代表聚氯乙烯外护套。

通称可叫作：“铜芯交联聚乙烯绝缘无磁性金属丝铠装聚氯乙烯外护套软电力电缆”！交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆点击浏览大图【详细说明】一、产品标准本产品按GB12706《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆》和GB12666《电线电缆燃烧实验方法》标准生产，同时还可根据用户需要按国际电工委员会推荐的IEC标准、英国BS标准、德国DIN标准、美国ICEA标准及日本JIS标准生产。

交联聚乙烯绝缘电缆所有型号、名称、用途及使用说明型号适用围使用特性YJV YJLV ZR-YJV ZR-YJLV YJY YJLYZR-YJY ZR-YJLY 适用于室外敷设。

可经受一定的敷设牵引，但不能承受机械外力作用的场合。

单芯电缆不允许敷设在磁性管道中。

1.工作温度:1-35kV电缆线芯允许长期工作温度为90℃。

2.线路短路温度:不能超过250℃,持续时间小于5秒。

3. 敷设温度正常敷设时的温度不应低于0℃,低于0℃敷设时,必须预先加执措施。

4. 敷设落差敷设不受水平落差限制5. 弯曲半径单芯:20(d+D)±5%多芯:15(d+D)±5%D=电缆试样实际外径mmd=导体的实际直径mYJV22 YJLV22 ZR-YJV22 ZR-YJLV22 YJV23 YJLV23 ZR-YJV23 ZR-YJLV23适用于埋地敷设在磁性管道中。

导体最高温度不超过160℃ 2.敷设温度:电缆的敷设温度应不低于0℃3.弯曲半径:最小弯曲半径不小于电缆外径的12倍。

NH-YJV22 交联聚乙烯绝缘钢带铠装聚氯乙烯护套耐火电力电缆 适用于埋地敷设，能承受机械外力作用，但不能承受过大的拉力。

开通电线电缆营销博客，欢迎朋友们光临：hi.baidu./%B5%E7%CF%DF%B5%E7%C0%C2%D3%AA%CF%FA/blogTR-YJV72是什么电缆型号就本题而言，TR-代表软结构铜导电线芯；YJ-代表交联聚乙烯绝缘 ；V-代表聚氯乙烯护套；7-代表非磁性金属丝铠装；2-代表聚氯乙烯外护套。

通称可叫作：“铜芯交联聚乙烯绝缘无磁性金属丝铠装聚氯乙烯外护套软电力电缆”！交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆点击浏览大图【详细说明】一、产品标准本产品按GB12706《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆》和GB12666《电线电缆燃烧实验方法》标准生产，同时还可根据用户需要按国际电工委员会推荐的IEC标准、英国BS标准、德国DIN标准、美国ICEA标准及日本JIS标准生产。

交联聚乙烯绝缘电缆所有型号、名称、用途及使用说明可经受一定的敷设牵引，但不能承受机械外力作用的场合。

单芯电缆不允许敷设在磁性管道中。

2.线路短路温度:不能超过250℃,持续时间小于5秒。

3. 敷设温度正常敷设时的温度不应低于0℃,低于0℃敷设时,必须预先加执措施。

4. 敷设落差敷设不受水平落差限制5. 弯曲半径单芯:20(d+D)±5%多芯:15(d+D)±5%D=电缆试样实际外径mmd=导体的实际直径mYJV22 YJLV22 ZR-YJV22 ZR-YJLV22 YJV23 YJLV23 ZR-YJV23 ZR-YJLV23适用于埋地敷设，能承受机械外力作用，但不能承受过开通电线电缆营销博客，欢迎朋友们光临：hi.baidu./%B5%E7%CF%DF%B5%E7%C0%C2%D3%AA%CF%FA/blogTR-YJV72是什么电缆型号就本题而言，TR-代表软结构铜导电线芯；YJ-代表交联聚乙烯绝缘；V-代表聚氯乙烯护套；7-代表非磁性金属丝铠装；2-代表聚氯乙烯外护套。

通称可叫作：“铜芯交联聚乙烯绝缘无磁性金属丝铠装聚氯乙烯外护套软电力电缆”！交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆点击浏览大图一、产品标准本产品按GB12706《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆》和GB12666《电线电缆燃烧实验方法》标准生产，同时还可根据用户需要按国际电工委员会推荐的IEC标准、英国BS标准、德国DIN标准、美国ICEA标准及日本JIS标准生产。

二、用途本产品适用于35KV及以下电力输配电系统中、供输配电能之用。

广泛用于电力、建筑、工矿、治金、石油、化工、交通等部门，已完全替代了油浸纸绝缘电力电缆和部分替代聚氯乙烯绝缘电力电缆。

三、使用特性及主要技术性能1.额定电压U0/U分为0.6/1KV、1.8/3KV、3.6/6KV、6/6KV、6/10KV、8.7/15KV、12/20KV、21/35KV、26/35KV。

额定电压0.6/1kV（Um=1.2KV）交联聚乙烯绝缘电力电缆总则本技术规范书包括额定电压0.6/1kV（Um=1.2KV）交联聚乙烯绝缘电力电缆的材料、技术要求、验收规则、包装和贮存、售后服务等。

1.引用标准：额定电压1kV交联聚乙烯绝缘电力电缆须满足各类电缆的标准和规范：GB/T 12706-2008 额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆IEC 60502-1997额定电压1—30kV挤包绝缘电力电缆及附件GB/T 2951-2008 电缆绝缘和护套材料通用试验方法GB/T 3956-2008 电缆的导体GB/T 2952-2008 电缆外护套GB/T 6995-2008 电线电缆识别标志方法IEC 60724:1984 额定电压不超过0.6/1KV电缆允许短路温度导则GB/T 18380-2008 电缆或光缆在火焰条件下的燃烧试验GB/T 3048-2007 电线电缆电性能试验方法GB/T 12666-2008单根电线电缆燃烧试验方法JB/T 8137-1999 电线电缆交货盘GB/T 19666-2005 阻燃和耐火电线电缆通则GB/T 19216-2003在火焰条件下电缆或光缆的线路完整性试验2.使用条件：2.1运行条件（1）系统额定电压：0.6/1kV（2）系统最高运行电压：1kV（3）系统接地方式：中性点不接地系统单相接地时允许持续运行8小时。

（4）系统频率：50HZ2.2环境条件：（1）海拔高度：0～2000米（2）环境温度：-30度---+40度（3）土壤热阻系数：120度*cm/W2.3敷设条件：敷设条件可以为直埋、排管、沟道、隧道、桥架等方式。

沟道内积水时电缆可能局部浸于水中。

3.主要技术条件：3.1 型号名称及使用范围序号型号名称使用范围1YJV YJLVYJY YJLY交联聚氯乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆敷设在室内、隧道及管道中，电缆不能承受机械外力作用YJV22 YJLV22YJV23 TJLV23交联聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装电力电缆敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用YJV32 YJLV32 YJV33 YJLV33 YJV43 YJLV43 交联聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢丝铠装电力电缆敷设在高落差地区，电缆能承受机械外力作用及相当的拉力以上型号若为阻燃电缆，其成缆时填充高阻燃性玻璃纤维带及绕包阻燃带，且护套挤塑使用阻燃性PVC护套料，在其型号前添加“ZR”，如“ZRYJLV”。

（完整版）常⽤电⼒电缆规格型号聚氯⼄烯绝缘聚氯⼄烯护套电⼒电缆1、⽤途：本产品适⽤于交流50HZ，额定电压0.6/1KV的线路中，供输配电能之⽤。

2、产品标准：GB12706·2-91额定电压35KV及以下铜芯、铝芯塑料绝缘电⼒电缆、聚氯⼄烯绝缘电⼒电缆3、使⽤特性：1）电缆导体的最⾼额定温度为70℃。

2）短路时（最长持续时间不超过5S）电缆导体的最⾼温度不超过160℃。

3）敷设电缆时的环境温度应不低于0℃，最⼩弯曲半径应不⼩于电缆外径的10倍。

4、型号、名称和使⽤范围6、⽣产范围交联聚⼄烯绝缘电⼒电缆1、产品⽤途：本产品适⽤于额定电压（U0/U）为3.6/6⾄26/35KV电⼒线路，供输配电能之⽤。

2、产品标准：GB12706-91额定电压35KV及以下铜芯，铝芯塑料绝缘电⼒电缆。

3、产品使⽤特性：（1）电缆在环境温度不低于0℃条件下敷设时，⽆须预先加温。

电缆的敷设落差不受限制。

（2）电缆线芯长期允许⼯作温度不得超过下列规定：外护层是聚氯⼄烯套的电缆为90℃；外护层是聚⼄烯套的电缆为80℃。

（3）线芯短路时（最长持续5S）温度不得超过250℃（4）电缆敷设时的最⼩弯曲半径规定如下：单芯电缆：20（d+D)±5%；三芯电缆：15（d+D)±5%。

式中：D为电缆的实际外径，d为导体的实际外径。

4、产品型号、名称及使⽤范围注：⼀根或⼆根单芯电缆不允许敷设在铁质管道中。

5、⽣产范围聚氯⼄烯绝缘电线1、⽤途：本产品适⽤于交流额定电压450/750V及以下的动⼒装置的固定敷设。

2、产品标准:GB5023、2-85《额定电压450/750V及以下聚氯⼄烯绝缘电缆（电线）固定敷设⽤电缆（电线)》3、产品使⽤特性：1）额定电压U0/U分为450/750V和300/500V。

2）电缆的长期允许⼯作温度：BV-105型……应不超过105℃；其他型号……应不超过70℃。

3）电缆的敷设温度应不低于0℃；4）电缆的允许弯曲半径为：电缆外径（D）⼩于25mm者……应不⼩于4D；电缆外径（D）为25mm 及以上者……应不⼩于6D4、电缆型号、名称及使⽤范围5、⽣产范围聚氯⼄烯绝缘软电线1、⽤途：本产品适⽤于交流额定电压450/750V及以下的家⽤电器、⼩型电动⼯具、仪器仪表及动⼒照明等装置的连接。

额定电压0.6/1kV（Um=1.2KV）交联聚乙烯绝缘电力电缆总则本技术规范书包括额定电压0.6/1kV（Um=1.2KV）交联聚乙烯绝缘电力电缆的材料、技术要求、验收规则、包装和贮存、售后服务等。

1.引用标准：额定电压1kV交联聚乙烯绝缘电力电缆须满足各类电缆的标准和规范：GB/T 12706-2008 额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆IEC 60502-1997额定电压1—30kV挤包绝缘电力电缆及附件GB/T 2951-2008 电缆绝缘和护套材料通用试验方法GB/T 3956-2008 电缆的导体GB/T 2952-2008 电缆外护套GB/T 6995-2008 电线电缆识别标志方法IEC 60724:1984 额定电压不超过0.6/1KV电缆允许短路温度导则GB/T 18380-2008 电缆或光缆在火焰条件下的燃烧试验GB/T 3048-2007 电线电缆电性能试验方法GB/T 12666-2008单根电线电缆燃烧试验方法JB/T 8137-1999 电线电缆交货盘GB/T 19666-2005 阻燃和耐火电线电缆通则GB/T 19216-2003在火焰条件下电缆或光缆的线路完整性试验2.使用条件：2.1运行条件（1）系统额定电压：0.6/1kV（2）系统最高运行电压：1kV（3）系统接地方式：中性点不接地系统单相接地时允许持续运行8小时。

（4）系统频率：50HZ2.2环境条件：（1）海拔高度：0～2000米（2）环境温度：-30度---+40度（3）土壤热阻系数：120度*cm/W2.3敷设条件：敷设条件可以为直埋、排管、沟道、隧道、桥架等方式。

沟道内积水时电缆可能局部浸于水中。

3.主要技术条件：套挤塑使用阻燃性PVC护套料，在其型号前添加“ZR”，如“ZRYJLV”。

以上型号若为耐火电缆，其绞线时线芯外层绕包致密高性能双层耐火云母带，在其型号前添加“NH”，如“NHYJV”。

额定电压0.6/1kV（Um=1.2KV）交联聚乙烯绝缘电力电缆总则本技术规范书包括额定电压0.6/1kV（Um=1.2KV）交联聚乙烯绝缘电力电缆的材料、技术要求、验收规则、包装和贮存、售后服务等。

1.引用标准：额定电压1kV交联聚乙烯绝缘电力电缆须满足各类电缆的标准和规范：GB/T 12706-2008 额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆IEC 60502-1997额定电压1—30kV挤包绝缘电力电缆及附件GB/T 2951-2008 电缆绝缘和护套材料通用试验方法GB/T 3956-2008 电缆的导体GB/T 2952-2008 电缆外护套GB/T 6995-2008 电线电缆识别标志方法IEC 60724:1984 额定电压不超过0.6/1KV电缆允许短路温度导则GB/T 18380-2008 电缆或光缆在火焰条件下的燃烧试验GB/T 3048-2007 电线电缆电性能试验方法GB/T 12666-2008单根电线电缆燃烧试验方法JB/T 8137-1999 电线电缆交货盘GB/T 19666-2005 阻燃和耐火电线电缆通则GB/T 19216-2003在火焰条件下电缆或光缆的线路完整性试验2.使用条件：2.1运行条件（1）系统额定电压：0.6/1kV（2）系统最高运行电压：1kV（3）系统接地方式：中性点不接地系统单相接地时允许持续运行8小时。

（4）系统频率：50HZ2.2环境条件：（1）海拔高度：0～2000米（2）环境温度：-30度---+40度（3）土壤热阻系数：120度*cm/W2.3敷设条件：敷设条件可以为直埋、排管、沟道、隧道、桥架等方式。

沟道内积水时电缆可能局部浸于水中。

3.主要技术条件：3.1 型号名称及使用范围序号型号名称使用范围1 YJV YJLVYJY YJLY交联聚氯乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆敷设在室内、隧道及管道中，电缆不能承受机械外力作用YJV22 YJLV22 YJV23 TJLV23 交联聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装电力电缆敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用YJV32 YJLV32 YJV33 YJLV33 YJV43 YJLV43 交联聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢丝铠装电力电缆敷设在高落差地区，电缆能承受机械外力作用及相当的拉力以上型号若为阻燃电缆，其成缆时填充高阻燃性玻璃纤维带及绕包阻燃带，且护套挤塑使用阻燃性PVC护套料，在其型号前添加“ZR”，如“ZRYJLV”。

交联聚乙烯绝缘电缆所有型号、名称、用途及使用说明可经受一定的敷设牵引，但不能承受机械外力作用的场合。

单芯电缆不允许敷设在磁性管道中。

适用于埋地敷设，能承受机械外力作用，但不能承受过2. 线路短路温度:不能超过250℃, 持续时间小于5 秒。

3. 敷设温度正常敷设时的温度不应低于0℃,低于0℃敷设时, 必须预先加执措施。

4. 敷设落差敷设不受水平落差限制5. 弯曲半径单芯:20(d+D) ± 5% 多芯:15(d+D) ±5%D= 电缆试样实际外径mmd= 导体的实际直径mYJV22 YJLV22 ZR-YJV22 ZR-YJLV22 YJV23 YJLV23 ZR-YJV23 ZR-YJLV23开通电线电缆营销博客，欢迎朋友们光临：hi.baidu./%B5%E7%CF%DF%B5%E7%C0%C2%D3%AA%CF%FA/blogTR-YJV72 是什么电缆型号就本题而言，TR- 代表软结构铜导电线芯；YJ-代表交联聚乙烯绝缘；V-代表聚氯乙烯护套；7-代表非磁性金属丝铠装；2-代表聚氯乙烯外护套。

通称可叫作：“铜芯交联聚乙烯绝缘无磁性金属丝铠装聚氯乙烯外护套软电力电缆”！交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆点击浏览大图本产品按GB12706《额定电压35kV 及以下铜芯、铝芯塑料绝缘电力电缆》和GB12666《电线电缆燃烧实验方法》标准生产，同时还可根据用户需要按国际电工委员会推荐的IEC 标准、英国BS标准、德国DIN 标准、美国ICEA标准及日本JIS 标准生产。

二、用途本产品适用于35KV及以下电力输配电系统中、供输配电能之用。

广泛用于电力、建筑、工矿、治金、石油、化工、交通等部门，已完全替代了油浸纸绝缘电力电缆和部分替代聚氯乙烯绝缘电力电缆。

三、使用特性及主要技术性能1. 额定电压U0/U分为0.6/1KV 、1.8/3KV、3.6/6KV、6/6KV、6/10KV、8.7/15KV、12/20KV、21/35KV、26/35KV。

0.6/1kV及以下（交联)聚氯乙烯绝缘电缆技术规范书XXX公司年月1总则1。

1本技术规范书适用于0。

6/1kV及以下（交联)聚氯乙烯绝缘电缆，它提出了该电缆的功能设计、结构、性能、安装和试验等方面的技术要求.1。

2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定,也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务.1。

3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统)完全满足本规范书的要求。

如有异议，不管是多么微小，都应在投标书附表一“技术差异表”中加以详细描述。

1.4本技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1。

5供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下.下列标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。

本技术规范出版时，所示版本均为有效。

所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。

有矛盾时,按现行的技术要求较高的标准执行.GB/T 12706.1-2008额定电压lkV(Um=1。

2kV）到35kV （Um=40。

5kV)挤包绝缘电力电缆及其附件GB/T 12527-2008额定电压1kV及以下架空绝缘电缆GB/T 2951。

11—2008电缆绝缘和护套材料通用试验方法第11部分：通用试验方法厚度和外形尺寸测量-机械性能试验GB/T 2951.12-2008 电缆绝缘和护套材料通用试验方法第12部分：通用试验方法热老化试验方法GB/T 2951.13-2008 电缆绝缘和护套材料通用试验方法第13部分：通用试验方法密度测定方法-吸水试验—收缩试验GB/T 2951.14—2008 电缆绝缘和护套材料通用试验方法第14部分:通用试验方法低温试验GB/T 2951。

yjv061kV交联聚乙烯绝缘电力电缆型号参数
一、用途
本产品适用于交流额定电压UO/U为0.6/1kV及以下的输配电线路上。

阻燃型电缆适用于电缆敷设密集程度较高的发电站、地铁、隧道、高层建筑、大型工矿企业、油田、煤矿等场所。

耐火型电缆适用于核电站地铁隧道高层建筑等与防火安全和消防救生有关的地点。

低卤低烟阻燃型电缆适用于对电缆燃烧的烟浓度及氯化氢气体释出量有一定要求的场合。

无卤低烟阻燃型电缆适用于对电缆阻燃、烟密度、毒性指数等有专门要求的场所，如地铁、隧道、核电站等。

二、型号及名称
注：1.阻燃型电缆型号在一般型前加“ZR”。

2.耐火型电缆型号在一般型前加“NH”。

3.低卤低烟阻燃型电缆型号在一般型前加“DDZ”。

4.无卤低烟阻燃型电缆型号为WDZ-YJY、WDZ-YJLY、WDZ-YJY、WDZ-YJLY。

三、采纳标准
GB/T12706-2002 IEC60502、IEC60332、GB/T19666-2005等。

四、使用特性
1.额定电压UO/U为0.6/1kV。

2.电缆导体的最高额定温度为90℃。

3．短路时(最长连续时刻不超过5S)导体最高温度不超过250℃。

4．电缆敷设环境温度应不低于0℃，最小弯曲半径:单芯电缆－20(D＋d)mm，多芯电缆－15(D＋d)mm(注:D－电缆外径，
d－主导体标称直径)。

5．电缆的敷设方式有架空、电缆沟、埋地等。

YJV YJLV ZR-YJV ZR-YJLV
YJV22 YJLV22 ZR-YJV22 ZR-YJLV22。

聚氯乙烯绝缘电力电缆是我厂的优质产品之一。

该产品不仅具有良好的电气性能，而且还有良好的化学稳定性，结构简单，使用方便，电缆敷设不受落差限制。

适用于额定电压6000v及以下输配电线路中。

本产品按GB12706—91标准生产。

也可按IEC、DIN、JIS及用户的其它标准生产。

我厂应广大用户的要求，增加了五芯塑力缆这一品种，从而可以实现零序和地线分开。

本产品参照GB12706—91标准，制定了企业标准，也可按用户的要求进行生产。

电缆导电芯的长期允许工作温度应不超过+70℃，短路温度不能超过160℃（5sec）。

电缆结构◆导电线芯导电线芯采用高纯度铜或铝导体。

单芯或双芯电缆线芯为圆形紧压线芯。

三芯以上多芯电缆主线芯25mm2以下为圆形线芯，25mm及以上为扇形紧压线芯。

◆绝缘绝缘为聚氯乙烯。

绝缘层的平均厚度应不小于规定的标准值，绝缘层最薄厚度应不小于标准值的90%—0.1mm。

◆屏蔽额定电压大于600/1000v的电缆应在绝缘线芯表面分相绕包或在成缆芯上绕包铜带屏蔽，铜带厚度不小于0.1mm。

◆成缆、填充多芯电缆的绝缘线芯绞合成缆，圆形绝缘线芯绞合间隙采用非吸湿性填充圆整，或挤包填充。

◆内垫层多芯电缆芯外面挤包聚氯乙烯层或包聚氯乙烯带（或其它非吸湿性材料带）做内垫层。

■绝缘线芯由下列颜色识别★2芯：红、蓝★3芯：红、黄、绿★4芯：红、黄、绿、蓝亦允许采用数字识别，多芯电缆绝缘线芯应采用不同的数字标志。

★2芯电缆……0，1★3芯电缆……1，2，3★4芯电缆……0，1，2，3★5芯电缆……0，1，2，3，4■铠装铠装用的钢带或钢丝涂有防腐层■外护套电缆外护层应挤包聚氯乙烯或聚乙烯层聚氯乙烯绝缘电力电缆1、型号、名称及用途型号用途VVVLV聚氯乙烯绝缘聚氯乙烯护套电力电缆可敷设在室内，隧道及管道中电缆不能承受机械外力作用。

VYVLY聚氯乙烯绝缘聚乙烯护套电力电缆可敷设在室内，隧道、管道及严重污染地方，电缆不能承受机械外力作用。

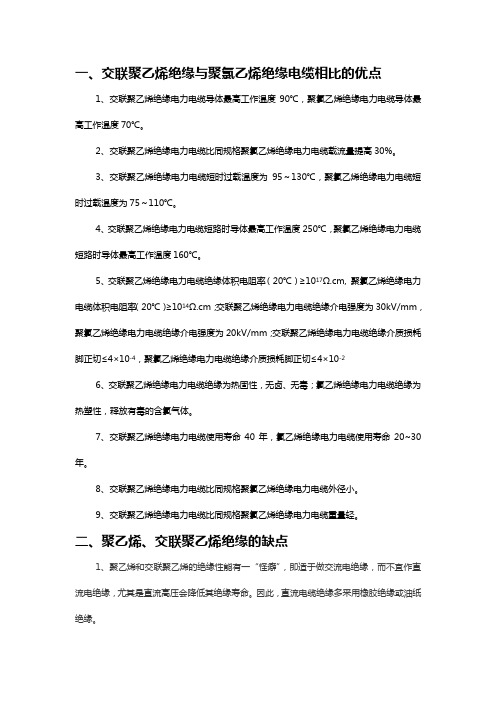

一、交联聚乙烯绝缘与聚氯乙烯绝缘电缆相比的优点1、交联聚乙烯绝缘电力电缆导体最高工作温度90℃，聚氯乙烯绝缘电力电缆导体最高工作温度70℃。

2、交联聚乙烯绝缘电力电缆比同规格聚氯乙烯绝缘电力电缆载流量提高30%。

3、交联聚乙烯绝缘电力电缆短时过载温度为95～130℃，聚氯乙烯绝缘电力电缆短时过载温度为75～110℃。

4、交联聚乙烯绝缘电力电缆短路时导体最高工作温度250℃，聚氯乙烯绝缘电力电缆短路时导体最高工作温度160℃。

5、交联聚乙烯绝缘电力电缆绝缘体积电阻率（20℃）≥1017Ω.cm, 聚氯乙烯绝缘电力电缆体积电阻率（20℃）≥1014Ω.cm；交联聚乙烯绝缘电力电缆绝缘介电强度为30kV/mm，聚氯乙烯绝缘电力电缆绝缘介电强度为20kV/mm；交联聚乙烯绝缘电力电缆绝缘介质损耗脚正切≤4×10-4，聚氯乙烯绝缘电力电缆绝缘介质损耗脚正切≤4×10-26、交联聚乙烯绝缘电力电缆绝缘为热固性，无卤、无毒；氯乙烯绝缘电力电缆绝缘为热塑性，释放有毒的含氯气体。

7、交联聚乙烯绝缘电力电缆使用寿命40年，氯乙烯绝缘电力电缆使用寿命20~30年。

8、交联聚乙烯绝缘电力电缆比同规格聚氯乙烯绝缘电力电缆外径小。

9、交联聚乙烯绝缘电力电缆比同规格聚氯乙烯绝缘电力电缆重量轻。

二、聚乙烯、交联聚乙烯绝缘的缺点1、聚乙烯和交联聚乙烯的绝缘性能有一“怪癖”，即适于做交流电绝缘，而不宜作直流电绝缘，尤其是直流高压会降低其绝缘寿命。

因此，直流电缆绝缘多采用橡胶绝缘或油纸绝缘。

2、聚乙烯和交联聚乙烯绝缘有“恐水症”，其击穿往往与水的存在有关，即在高电压下形成“水树枝”，导致绝缘破坏。

因此，聚乙烯和交联聚乙烯作高压及超高压电缆的绝缘时，在其加工、储运及绝缘挤制过程中特别“忌水”，3、交联聚乙烯的绝缘性能与其纯净度有密切的关系。

35KV以上的高压及超高压电缆的绝缘须采用超净交联聚乙烯，不仅要求原材料的纯度高，而且要求交联工艺装备及环境的清洁度高，工艺稳定可靠。

0.6/1kv 交联聚乙烯绝缘电力电缆0.6/1kV XLPE INSULATED POWER CABLE 一、交联聚乙烯绝缘电力电缆简介交联聚乙烯绝缘电缆与纸绝缘电缆和聚氯乙烯绝缘电缆相比，具有优异的电气性能、机械性能、耐热老化性能、耐环境应力和耐化学腐蚀性的能力，而且结构简单，使用方便，不受敷设落差限制，长期工作温度高（90℃）等优点。

我公司可用三种技术方法（过氧化物法、硅烷法、辐照法）生产各类阻燃和非阻燃交联聚乙烯绝缘电缆。

阻燃电缆包括A,B,C 各级和低烟低卤、低烟无卤等全系列电缆。

本产品以等效于国际标准IEC60502,IEC60332,IEC60754 的本公司企业标准组织生产。

本公司企标不仅全面达到而且部分高于上述国际标准，还可以根据用户需要，用其他标准组织生产。

也可根据用户需要，设计制造具有某些特殊功能的交联电缆。

交联电缆长期工作温度高，载流量大。

在同样环境条件下，选用交联电缆比选用纸绝缘和聚氯乙烯绝缘电缆可以降低规格（指导体标称截面）一至二档。

这样不仅提高了电缆的性能和质量，而且可降低用户的电缆工程成本。

Brief of XLPE insulated Power CableXLPE insulated power cable has a number of advantages over paper insulated and PVC insulatedcable. XLPE cable has electric strength, high-ageing resisting, environmetal stress resisting anti-chemicalcorrosion, and it is simple construction, using convenient and higher operating of long term temperature.Itcan be laid with no drop restriction.Various of flame-retardant and non-flame retardant XLPE cable can be manufactured with threetechnology (peroxide, silance and irradiation crosslinking). The flame-retardant cable covers all kinds oflow-amoke low-halogen, low-amoke low-halogen free, and non-smoke nonhalogenated and three classesof A,B,C.Our XLPE cable can be manufactured according to company’s specification which is equivalent toIEC 60502, IEC 60754. Some of indexes are superior to above international standard IEC.Some of specialXLPE cable can be manufactured according to the other standards required bycustoms.XLPE cable having higher long-term working temperature and greater current rating, at the sameenvironment XLPE cable may be reduced size (nominal cross-section) 1 or 2 class in comparison withpaper and PVC cable. This is not improve the quality and properties of products, but also reduce cable’sproduction costs.二、交联电缆型号、芯数和导体截面范围表Scope of XLPE Cable型号Type YJV ZR-YJV* YJLV ZR-YJLVY JY ZR-YJY YJLY ZR-YJLYY JV22 ZR-YJV22 YJLV22 ZR-YJLV22 YJV23 ZR-YJV23 YJLV23 ZR-YJLV23 YJV32 ZR-YJV32 YJLV32 ZR-YJLV32 YJV33 ZR-YJV33 YJLV33 ZR-YJLV33Y JV42 ZR-YJV42 YJLV42 ZR-YJLV42 YJV43 ZR-YJV43 YJLV43 ZR-YJLV43芯数导体标称截面No.of CoreNominal Cross-section mm21 1.5~10002341.5~400**53+14+1 2.5~4003+2*“ZR-”包括A,B,C 三类阻燃电缆，分别用“ZRA-”或“ZRB-”或“ZRC-”表示。

交联聚乙烯绝缘电缆与聚氯乙烯绝缘电缆比较交联聚乙烯绝缘电缆与聚氯乙烯绝缘电缆比较一、XLPE电缆与PVC电缆的区别：1.低压交联（XLPE）电缆自九十年代中期投入应用以来，发展迅速，目前已与聚氯乙烯（PVC）电缆各占市场一半份额。

交联电缆与聚氯乙烯电缆相比较，载流量较高，过载能力较强，使用寿命较长（PVC电缆环境较好时热寿命一般为20年，而XLPE电缆热寿命一般为40年）；PVC燃烧时会分解释放大量黑烟和有毒气体，而XLPE燃烧时不会产生卤素有毒气体，交联电缆的优越性日益为设计和使用部门所认识。

2.普通PVC电线电缆（绝缘和护套）燃烧时延燃迅速，助长火势，1～2min即丧失供电能力，其燃烧分解释放的黑烟可达伸手不见五指的程度，造成人员呼吸和疏散困难。

更为严重的是，PVC燃烧时会分解释放氯化氢（HCL）和二噁英等剧毒腐蚀性卤素气体，是火灾中致人死命的主要原因（占火灾死亡因素的80%），并成稀盐酸导形电膜附着在电气设备上，严重降低设备的绝缘性能，形成难以清除的二次灾害。

二、电气、机械、耐气候性对比表三、毒性指数分析对比表、根据以上两个表，我们不难看出，交联聚乙烯绝缘电缆在电气性能、耐热性能、物理机械性能、耐气候性及毒性都比聚氯乙烯绝缘电缆好。

为提高聚乙烯的性能，研究了许多改性方法，对聚乙烯进行交联，通过聚乙烯分子间的的共价键形成一个网状的三维结构，迅速改善了聚乙烯树脂的性能，如:热形变性、耐磨性、耐化学药品性、耐应力开裂等一系列物理、化学性能是一种电缆料聚氯乙烯是一种树脂但是你指的那个也是一种电缆料只不过里面添加了多种成分你说的那个线可以这样说铜芯外面包裹的是交联聚乙烯电缆料再经过装铠或者包带再加一层聚氯乙烯护套电缆料这样的电缆交联聚乙烯绝缘挤塑温度多少挤出温挤出度一般为125-135度之间！这是交联聚乙烯普通聚乙烯一般为170-195度之间！聚乙烯的物理化学性质聚乙烯特性聚乙烯无臭，无毒，手感似蜡，具有优良的耐低温性能(最低使用温度可达-70～-100℃)，化学稳定性好，能耐大多数酸碱的侵蚀(不耐具有氧化性质的酸)，常温下不溶于一般溶剂，吸水性小，电绝缘性能优良；但聚乙烯对于环境应力(化学与机械作用)是很敏感的，耐热老化性差。

电缆技术规范书1.总则1.1本技术规范是天长市博太仪表电缆有限公司提供0.6/1kV交联聚乙烯绝缘耐火电力电缆而作的技术规定。

1.2 本规范规定了供货方遵循的标准、电缆的技术要求、试验、包装及储运等。

1.3 供方提供的交联聚乙烯绝缘电力电缆，均通过型式试验和鉴定，并经长期实践运行证明产品质量优良、安全可靠。

1.4本技术规范是合同的主要技术文件之一，与合同具有同等的法律效力。

2.执行标准GB/T12706.2-2002 《额定电压1kV(Um=1.2 kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第2部分：额定电压6KV(Um=7.2 kV)到30KV(Um=36kV)电缆》GB/T3956-1997 《电缆的导体》JB/T8996-1999 《高压电缆选用导则》GB2952-1989 《电缆外护层》GB/T3048-1994 《电线电缆电性能试验方法》GB/T2951-1997《电线电缆机械物理性能试验方法》GB6995《电线电缆识别标志方法》YB/T024-1992 《铠装电缆用金属带》JB/T8137-1999 《电线电缆交货盘》GB8170 《数字修约规则》GB50217-1994 《电力电缆工程设计规范》IEC60502 《额定电压30kV及以下挤出塑料绝缘电力电缆》GB/T18380-2001 《电缆在火焰条件下的燃烧试验》GB/T12666.6-1999 《电线电缆燃烧试验方法--6、电线电缆耐火特性试验方法》GB9330-1988 《塑料绝缘控制电缆》BS5308 《供内部安全系统用检测仪器电缆》GB/T3953--1983 《电工圆铜线》GB/T3955—1983 《电工圆铝线》3.使用条件3.1运行条件系统标称电压U/U 0.6/1kV系统最高运行电压Um 1.2kV系统频率 50HZ系统接地方式中性点直接接地系统或小电阻接地3.2运行要求电缆导体的额定运行温度 90℃短路时,电缆导体的最高温度 250℃短路时间不超过5s电缆弯曲半径：非铠装型单芯电缆不小于20倍的电缆外径；三芯电缆不小于15倍的电缆外径铠装型单芯电缆不小于15倍的电缆外径；三芯电缆不小于12倍的电缆外径3.3运行环境条件3.3.1 环境温度.：-25～+45℃。
