电线电缆常用塑料

电缆常用材料
电缆是一种用于传输电力或数据信号的导体和绝缘体的复合材料。

在电缆制造中，常用的材料包括金属、塑料、橡胶等。

本文将介绍一些电缆常用的材料及其特点。

金属是电缆制造中常用的导体材料之一。

铜是一种优良的导电材料，具有优良的导电性能和良好的可塑性，因此被广泛应用于电缆的导体制造中。

铝也是一种常用的导电材料，虽然其导电性能略逊于铜，但价格相对较低，适合用于一些对成本要求较高的场合。

除了金属材料，塑料也是电缆制造中常用的材料之一。

塑料具有良好的绝缘性能和耐腐蚀性能，可以有效地保护电缆的导体，防止电流泄漏。

常用的塑料材料包括聚乙烯、聚氯乙烯等，它们具有良好的机械性能和耐热性，适合用于制造电缆的绝缘层。

橡胶是电缆制造中常用的绝缘材料。

橡胶具有良好的柔韧性和耐磨性，可以有效地保护电缆的导体，延长电缆的使用寿命。

常用的橡胶材料包括乙丙橡胶、氯丁橡胶等，它们具有良好的耐候性和耐油性，适合用于户外电缆或工业电缆的制造。

除了以上介绍的材料外，还有一些特殊材料也被广泛应用于电缆制造中。

例如，玻璃纤维具有优良的绝缘性能和耐高温性能，适合用于高温电缆的制造；硅胶具有良好的耐高温性能和耐化学腐蚀性能，适合用于特殊环境下的电缆制造。

总的来说，电缆的材料选择取决于其使用环境和要求。

不同的材料具有不同的性能特点，制造出的电缆也具有不同的用途和适用范围。

在电缆制造中，需要根据实际情况选择合适的材料，以确保电缆具有良好的导电性能和绝缘性能，同时满足使用要求。

希望本文能够帮助读者更好地了解电缆常用材料及其特点。

常用塑料绝缘低压电线电缆基础知识一、电线电缆产品名称、结构组成、特性参数、制造工艺、试验及附件和敷设常用名词术语简介。

1.电线电缆：用以传输电能信息和实现电磁转换的线材产品；2.软电缆：使用时要求柔软，并在结构和材料上能满足这一柔软性要求的电缆；3.单线：单根的导线；4.绞线（绞合导体）：由多根圆线或型线呈螺旋形绞合成的导体（线）；5.电力电缆：输配电所用的电缆；6.控制和信号电缆：用于测量电气参数和物理参数、传输信号和控制线路的电缆；7.（电缆）导体，（电缆）导线：电缆中具有传导电流特定功能的元件；8.实心导体，实心导线：由一根圆线或型线制成的导体；9.扇形导体：截面形状近似扇形的型导体；10.紧压导体：通过机械紧压或拉伸，或适应选择单线的形状和位置，以减小经过绞合间隙的绞合导体；11.导体绝缘：导体或导体屏蔽层上的绝缘；12.屏蔽层：将电场、磁场限制在电缆内或电缆元件内，并保护电缆免受外电场、磁场影响，包覆在电缆外的屏蔽层通常是接地的；13.绝缘线芯，绝缘导体：导体（线）及其绝缘层和屏蔽层（如具有时）的组合体。

14.主线芯，电线电缆中承担主要功能的绝缘线芯；15.地线芯：电线电缆中承担辅助功能的绝缘线芯；16.填充物：在多芯电缆中用于填充各个绝缘线芯之间间隙的材料；17.内衬层：包在多芯电缆电缆芯（可包括填充物）外面放在保护层下面的非金属层；18.护套：金属或非金属材料均匀连续的管状套，通常是挤制成的；19.金属护套：由金属制成的护套。

金属套包括有：铅套、铝套、钢套、铜套；20.非金属套：由高分子材料制成的护套。

非金属套包括：橡套、塑套；21.铠装层：通常用以防止对外界机械影响由金属带、线、丝制成的电缆覆盖层；22.导体截面：组成导体的各个单线的垂直于单线轴线的横截面之和；23.标称截面：用以表示系列规格的一种近似截面。

24.绞合节距：电缆某元件以螺旋形旋转一周时沿轴向的长度；25.节距比：绞合元件的绞合节距与其螺旋直径之比；26.绞合方向：电缆的绞合元件相对于电缆轴向的旋转方向。

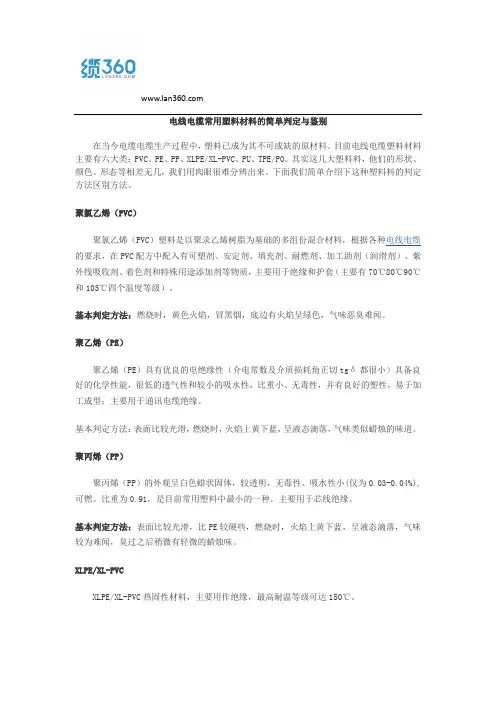

在当今电缆电缆生产过程中，塑料已成为其不可或缺的原材料。

目前电线电缆塑料材料主要有六大类：PVC、PE、PP、XLPE/XL-PVC、PU、TPE/PO。

其实这几大塑料料，他们的形状、颜色、形态等相差无几，我们用肉眼很难分辨出来。

下面我们简单介绍下这种塑料料的判定方法区别方法。

聚氯乙烯（PVC）聚氯乙烯（PVC）塑料是以聚录乙烯树脂为基础的多组份混合材料，根据各种电线电缆的要求，在PVC配方中配入有可塑剂、安定剂、填充剂、耐燃剂、加工助剂（润滑剂）、紫外线吸收剂、着色剂和特殊用途添加剂等物质，主要用于绝缘和护套（主要有70℃80℃90℃和105℃四个温度等级）。

基本判定方法：燃烧时，黄色火焰，冒黑烟，底边有火焰呈绿色，气味恶臭难闻。

聚乙烯（PE）聚乙烯（PE）具有优良的电绝缘性（介电常数及介质损耗角正切tgδ都很小）具备良好的化学性能，很低的透气性和较小的吸水性，比重小、无毒性，并有良好的塑性，易于加工成型；主要用于通讯电缆绝缘。

基本判定方法：表面比较光滑，燃烧时，火焰上黄下蓝，呈液态滴落，气味类似蜡烛的味道。

聚丙烯（PP）聚丙烯（PP）的外观呈白色蜡状固体，较透明，无毒性、吸水性小(仅为0.03-0.04%),可燃。

比重为0.91，是目前常用塑料中最小的一种。

主要用于芯线绝缘。

基本判定方法：表面比较光滑，比PE较硬些，燃烧时，火焰上黄下蓝，呈液态滴落，气味较为难闻，臭过之后稍微有轻微的蜡烛味。

XLPE/XL-PVCXLPE/XL-PVC热固性材料，主要用作绝缘，最高耐温等级可达150℃。

基本鉴别方法：剪一段线材，去掉导体，用火从中间开始烧，然后用力将线拉断，端面非常圆整。

PUPU具有很好的物理和化学性能，常用于工程机械等设备连接线和弹簧线的护套。

基本鉴别方法：带磁性、弹性好，燃烧时膨胀并伴有液态物滴落。

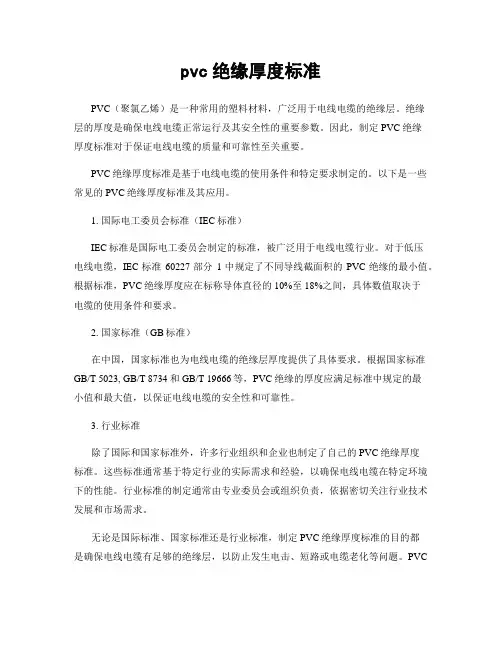

pvc绝缘厚度标准PVC（聚氯乙烯）是一种常用的塑料材料，广泛用于电线电缆的绝缘层。

绝缘层的厚度是确保电线电缆正常运行及其安全性的重要参数。

因此，制定PVC绝缘厚度标准对于保证电线电缆的质量和可靠性至关重要。

PVC绝缘厚度标准是基于电线电缆的使用条件和特定要求制定的。

以下是一些常见的PVC绝缘厚度标准及其应用。

1. 国际电工委员会标准（IEC标准）IEC标准是国际电工委员会制定的标准，被广泛用于电线电缆行业。

对于低压电线电缆，IEC标准60227部分1中规定了不同导线截面积的PVC绝缘的最小值。

根据标准，PVC绝缘厚度应在标称导体直径的10%至18%之间，具体数值取决于电缆的使用条件和要求。

2. 国家标准（GB标准）在中国，国家标准也为电线电缆的绝缘层厚度提供了具体要求。

根据国家标准GB/T 5023, GB/T 8734和GB/T 19666等，PVC绝缘的厚度应满足标准中规定的最小值和最大值，以保证电线电缆的安全性和可靠性。

3. 行业标准除了国际和国家标准外，许多行业组织和企业也制定了自己的PVC绝缘厚度标准。

这些标准通常基于特定行业的实际需求和经验，以确保电线电缆在特定环境下的性能。

行业标准的制定通常由专业委员会或组织负责，依据密切关注行业技术发展和市场需求。

无论是国际标准、国家标准还是行业标准，制定PVC绝缘厚度标准的目的都是确保电线电缆有足够的绝缘层，以防止发生电击、短路或电缆老化等问题。

PVC绝缘层的良好性能能够提高电缆的耐电压能力、绝缘耐热性和耐化学腐蚀性，从而延长电线电缆的使用寿命。

值得注意的是，PVC绝缘厚度标准的制定不仅仅考虑到绝缘层的厚度，还考虑了其他因素，如绝缘材料的选择、导线截面积和电缆结构等。

这些因素的综合作用能够使绝缘层具有良好的电绝缘性能和物理机械性能。

总之，PVC绝缘厚度标准是电线电缆行业中的重要依据，有助于确保电线电缆的质量和可靠性。

无论是国际标准、国家标准还是行业标准，其制定都需要考虑到电线电缆的使用条件和特定要求。

十大类电线电缆全称、型号、执行标准、使用说明等四、控制电缆（执行标准：GB9330-88；电压等级：450/750V）1、产品采用聚氯乙烯或辐照交联聚乙烯作为绝缘层，具有优良的导电性能、机械性能及化学稳定性能，适用于额定电压0.6/1KV及以下控制，监控回路用保护线路等保护场合使用。

电缆的导体长期允许工作温度为70摄氏度，辐照交联聚乙烯电缆其导体长期允许工作温度为90度；2、电缆敷设温度不低于0度；3、推荐允许敷设弯曲半径：无铠装层的电缆应不小于电缆外形的6倍，有铠装层或屏蔽层。

KVV、KYJV 聚氯乙烯绝缘（辐照交联聚乙烯绝缘）聚氯乙烯护套控制电缆KVVP、KYJVP聚氯乙烯绝缘（辐照交联聚乙烯绝缘）聚氯乙烯护套编织屏蔽控制电缆KVVP22、KYJVP22聚氯乙烯绝缘（辐照交联聚乙烯绝缘）聚氯乙烯护套铜带屏蔽控制电缆KVV22、KYJV22聚氯乙烯绝缘（辐照交联聚乙烯绝缘）聚氯乙烯护套钢带铠装控制电缆KVV32、KYJV32聚氯乙烯绝缘（辐照交联聚乙烯绝缘）聚氯乙烯护套细钢丝铠装控制电缆KVVR、KYJVR聚氯乙烯绝缘（辐照交联聚乙烯绝缘）聚氯乙烯护套控制软电缆KVVRP、KYJVRP聚氯乙烯绝缘（辐照交联聚乙烯绝缘）聚氯乙烯护套编织屏蔽控制软电缆KVV、KYJV敷设在室内，电缆沟、管道等固定场合。

KVVP、KYJVP、KVVP2、KYJVP2敷设在室内、电缆沟、管道等要求屏蔽的场合KVV22、KYJV22敷设在室内，电缆沟、管道、直埋等能承受较大外力等固定场合KVV32、KYJV32敷设在室内，电缆沟、管道、竖井等能承受较大机械拉力等固定场合KVVR、KYJVR敷设在室内移动要求柔软等场合KVVRP、KYJVRP敷设在室内移动要求柔软、屏蔽等场合控制电缆主要用于：电器、仪表、配电装置信号传输、控制、测量等一、辐照交联电力电缆（电压等级：0.6/1KV；执行标准：GB/T12706.1-2002）辐照交联电缆是利用高能射线轰击聚其分子链中的氢原子排出，于是分子链上产生空隙，相邻的分子链结合在一起形成－C－C－交联键，形成了网状的大分子立体结构而构成交联聚乙烯。

常用电缆规格大全一、常见的电缆规格1、氯乙烯酸（XLPE）电缆：（1）YJV、YJY系列电缆：线绝缘和套管采用聚乙烯材料，并带有一层高温塑料护套。

此系列电缆主要用于市政及工业管网内的电气设备之间的联线，供电系统的功率及控制电路，以及动力电子设备之间的联线，其电缆在联线时有良好的抗穿孔性抗老化性能，适合于低压电气线路交流额定电压达1000V及以下的直流及交流电力线路中使用。

（2）YJV22、YJV23系列电缆：此系列电缆比YJV、YJY系列电缆的传导电阻和绝缘电阻更低，主要应用于AC50HZ、额定电压Uo/U≤0.6/1KV、低压电气设备和电气系统間及各种场合的联线路中。

2、聚氯乙烯（PVC）电缆：（1）VV、VLV系列电缆：此系列电缆线芯采用铜芯或铝芯以及相应的复合绝缘，采用聚氯乙烯或氯乙烯（PE）作为护套，用于交流额定电压不超过450/750V的室内配线。

（2）PVC系列电缆：此系列电缆采用铜芯或铝芯加线芯绝缘以及聚氯乙烯护套，用于广泛的低压电气设备，配线系统及其他电气控制系统中的联线，它是低压交流额定电压达1000V及以下的室内配线路中最常用的低压电缆之一。

（3）NH-VV、NH-YJV、NH-VV22、NH-YJV22系列电缆：此系列电缆采用玻璃纤维作为线芯树脂包封或绝缘，并加强材料，然后用铜或铝绞线架，再用聚氯乙烯直接护套封装，主要用于电缆桥梁、景观灯具等户外应用场合，能抗UV辐射和酸雨等腐蚀。

3、电缆接头和附件：（1）传统铜接头和アルミ材。

用于低压、中低压电缆的接线及接续，传统铜接头的工作温度在H05V-U、H07V-U电缆范围内可靠运行，而アルミ材接头则适合电气设备接线高温环境工作，更坚固耐用，连接良好。

（2）红外热熔接头和引线片。

红外热熔接头是一种热熔式电缆连接器，主要用于电缆间的连接，它的特点是无需撕开线芯表皮，用红外热压机加热，完成电缆线的连接，而引线片则具有耐温、抗老化、抗拉断强度高，绝缘性能好的特点，能方便的接线及防止电缆短路，它可以用于电力、轻工、石油、核电设施及仪表控制等设备之间的连接。

常见塑胶材质种类1.聚乙烯（PE）：聚乙烯是一种由乙烯聚合得到的热塑性塑料。

它有很高的拉伸强度和冲击强度，具有良好的低温抗冲击性能和电绝缘性能，广泛用于绝缘材料、电线电缆套管、包装薄膜等领域。

2.聚丙烯（PP）：聚丙烯是由丙烯聚合得到的热塑性塑料。

它具有良好的韧性、耐磨性和耐化学腐蚀性能，是一种常用的工程塑料。

广泛用于汽车零部件、管道系统、家电外壳等领域。

3.聚氯乙烯（PVC）：聚氯乙烯是一种由氯乙烯聚合得到的热塑性塑料。

它具有良好的机械强度、耐候性、电绝缘性能和耐腐蚀性能，广泛用于建筑材料、电线电缆、包装材料等领域。

4.聚苯乙烯（PS）：聚苯乙烯是一种由苯乙烯聚合得到的热塑性塑料。

它具有低温抗冲击性能和良好的注塑性能，广泛用于家具、日用品、电子产品外壳等领域。

5.聚苯硫醚（PPO）：聚苯硫醚是一种由二苯基氧化硫聚合得到的高性能塑料。

它具有良好的耐热性、耐候性和电绝缘性能，广泛用于汽车零部件、航空航天部件等领域。

6.聚对苯二甲酸乙二醇酯（PET）：PET是一种由对苯二甲酸和乙二醇聚合得到的热塑性塑料。

它具有良好的抗拉强度、耐磨性和隔氧及耐化学腐蚀性能，广泛用于瓶装饮料、纤维和薄膜等领域。

7.聚酯弹性体（TPE）：聚酯弹性体是一种由聚酯和弹性体共混得到的热塑性弹性体。

它具有良好的弹性和柔韧性，广泛用于密封件、橡胶制品替代品等领域。

8.聚苯乙烯丁二烯共聚物（TPR）：TPR是一种由苯乙烯和丁二烯共聚得到的热塑性弹性体。

它具有良好的拉伸强度和耐磨性，广泛用于鞋底、汽车密封件等领域。

9.聚碳酸酯（PC）：聚碳酸酯是一种由二酚和二酸酐聚合得到的热塑性塑料。

它具有良好的透明度、耐冲击性和耐热性，广泛用于光学材料、电子产品外壳等领域。

10.聚醚酮（PEEK）：PEEK是一种由对氨基酚和对苯二甲酸二氟聚合得到的高性能塑料。

它具有良好的耐热性、耐腐蚀性和机械强度，广泛用于航空航天部件、医疗设备等领域。

以上是一些常见的塑胶材质种类及其特点，每种材料都有其独特的性能和应用场景。

电线电缆主要塑料原料电线电缆用材料按其使用部位与功能、可分为导电材料、绝缘材料、护层材料、屏蔽材料、填充材料等。

按材料属性来分可分为金属（铜、铝、铝合金、钢），塑料（PVC、PE、PP、XLPE/XL-PVC、PU、TPE/PO）、橡胶等。

但其中有些材料是几个结构件通用的。

尤其是热塑性材料，如聚氯乙稀、聚乙烯等只要改变部分配方成份就可用在绝缘或护套上。

接下来介绍下我们常用的非金属电线电缆原材料一、聚氯乙烯(PVC)PVC一般用做绝缘和护层材料。

PVC作为电线电缆绝缘用之性能：不易燃烧、耐老化、耐油、耐化学药品、耐冲击、易着色;但由于介电常数大,一般只作为低压电缆的绝缘材料和控制电缆的绝缘材料。

PVC作为电线电缆护套用之性能:具有良的耐磨性、能抵抗油、酸、碱、菌、潮气及日光照射等,并且对火焰的作用有自灭作性能；聚氯乙烯护套的最低工作温度的-40度,耐高温可达105度。

二、聚乙烯(PE)PE的一般物理性能：呈白色蜡状，半透明，柔而韧，稍能伸长，比水轻，无毒；燃烧特征：易燃，离火后继续燃烧，火焰上端呈黄色而下端呈蓝色，燃烧时熔融滴落，发出石蜡燃烧时的气味；聚乙烯加工熔点范围是132~1350C，着火温度为:3400C，自燃温度为:3900C。

聚乙烯 (PE)一般分为LDPE、MDPE、HDPE、FMPE几大类。

1、LDPE：低密度聚乙烯是聚乙烯系列中最轻的一种，又称低压聚乙烯，结构特点是非线性的，分它具有较低的结晶度和软化点，有较好的柔软性、伸长率、电绝缘性、透明性，,以及较高的耐冲击强度。

低密度聚乙烯机械强度较差，耐热性低，此外，一个明显弱点是耐环境应力开裂性差。

2、MDPE：中密度聚乙烯又称中压聚乙烯和菲利浦聚乙烯，其性能和高密度聚乙烯相傩，本厂已不再使用，此处不详述。

3、HDPE：高密度聚乙烯较之低密度聚乙烯，又称高压聚乙烯，它具有优异的综合性能，如提高了耐热性和机械强度(如拉伸长度、弯曲强度、压缩强度、剪切强度)，并且提高了对水蒸汽和气体的阻隔性能，耐环境应力龟裂性能优越。

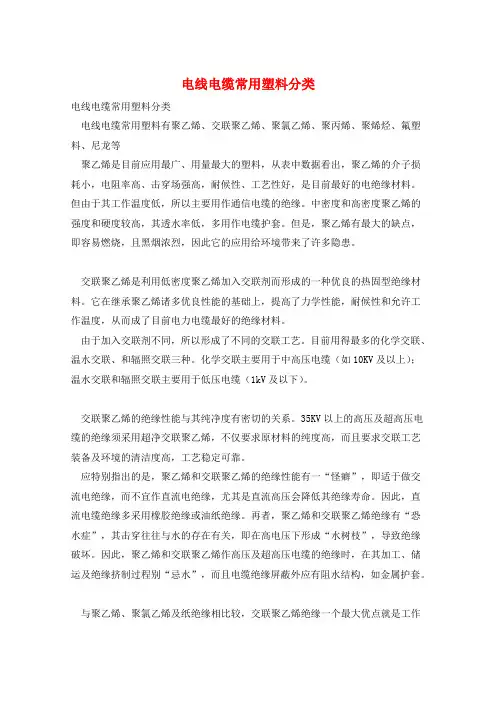

电线电缆常用塑料分类电线电缆常用塑料分类电线电缆常用塑料有聚乙烯、交联聚乙烯、聚氯乙烯、聚丙烯、聚烯烃、氟塑料、尼龙等聚乙烯是目前应用最广、用量最大的塑料，从表中数据看出，聚乙烯的介子损耗小，电阻率高、击穿场强高，耐候性、工艺性好，是目前最好的电绝缘材料。

但由于其工作温度低，所以主要用作通信电缆的绝缘。

中密度和高密度聚乙烯的强度和硬度较高，其透水率低，多用作电缆护套。

但是，聚乙烯有最大的缺点，即容易燃烧，且黑烟浓烈，因此它的应用给环境带来了许多隐患。

交联聚乙烯是利用低密度聚乙烯加入交联剂而形成的一种优良的热固型绝缘材料。

它在继承聚乙烯诸多优良性能的基础上，提高了力学性能，耐候性和允许工作温度，从而成了目前电力电缆最好的绝缘材料。

由于加入交联剂不同，所以形成了不同的交联工艺。

目前用得最多的化学交联、温水交联、和辐照交联三种。

化学交联主要用于中高压电缆（如10KV及以上）；温水交联和辐照交联主要用于低压电缆（1kV及以下）。

交联聚乙烯的绝缘性能与其纯净度有密切的关系。

35KV以上的高压及超高压电缆的绝缘须采用超净交联聚乙烯，不仅要求原材料的纯度高，而且要求交联工艺装备及环境的清洁度高，工艺稳定可靠。

应特别指出的是，聚乙烯和交联聚乙烯的绝缘性能有一“怪癖”，即适于做交流电绝缘，而不宜作直流电绝缘，尤其是直流高压会降低其绝缘寿命。

因此，直流电缆绝缘多采用橡胶绝缘或油纸绝缘。

再者，聚乙烯和交联聚乙烯绝缘有“恐水症”，其击穿往往与水的存在有关，即在高电压下形成“水树枝”，导致绝缘破坏。

因此，聚乙烯和交联聚乙烯作高压及超高压电缆的绝缘时，在其加工、储运及绝缘挤制过程别“忌水”，而且电缆绝缘屏蔽外应有阻水结构，如金属护套。

与聚乙烯、聚氯乙烯及纸绝缘相比较，交联聚乙烯绝缘一个最大优点就是工作温度提高了20℃，从而提高了电缆的安全性和降低了电缆的投入成本。

例如，当线路流量相同时（如300A），聚乙烯或聚氯乙烯绝缘电缆（如YV型或VV型）铜导体截面积需要120mm2，而交联聚乙烯绝缘带男篮铜导体截面积只需要70mm2就足够了。

电缆知识|电线电缆常见常用的5种塑料原料电线电缆的种类虽然多样，但大部分产品的结构都是类似的，使用的原材料也是基本相同的，常见的原材料包含导电材料、绝缘材料、护层材料、屏蔽材料、填充材料等等，而依据其属性的不同大致可分为两大类，金属原材料，比如铜铝，铝合金等，还有塑料原材料，常见的有PVC、PE、PP等，下面就来具体地讲解一下电线电缆常用的5种塑料原材料。

1、聚氯乙烯，编号PVC，是电线电缆最常见最常用的塑料原材料，PVC一般多用于电线电缆的绝缘和护层材料，这是由于PVC拥有许多良好的爱护性能可以很好的爱护电线电缆内部，比如PVC不易燃烧，耐老化，耐油，耐化学腐蚀，耐冲击，这些特性使得它具有很好的隔绝效果和爱护作用，因此一般的电线电缆的绝缘材料多采纳PVC材料。

2、聚乙烯，编号PE，物理性状是白色半透亮的蜡状结构，具有极好的柔韧性，能够拉伸肯定的长度，比水轻，没有毒性，不过相比聚氯乙烯，聚乙烯具有易燃烧的特性，即便是离开火源也会保持燃烧状态，聚乙烯还有许多的扩展品种，常见的包括LDPE、MDPE、HDPE三类，LDPE是密度最低的一种，被称作低压聚乙烯，有着特别好的柔韧性。

MDPE是中密度聚乙烯，被称作中压聚乙烯，性能和高密度聚乙烯基本类似，HDPE是高密度聚乙烯，也叫高压聚乙烯，它的综合性能特别优越，尤其是耐热性，机械强度都得到了优化。

聚乙烯具有优异的电绝缘性能，广泛用于通信电缆的绝缘。

3、EVA全程学名为乙烯-醋酸乙烯酯共聚物，是一种类似橡胶的热塑性塑料，它的性能与醋酸乙烯酯（VA）的含量有很大的关系，VA含量越小越像聚乙烯，含量越高就越像橡胶的特性，EVA具有良好的弹性和耐低温性、耐化学药品性，与LDPE混合使用，可改善LDPE简单开裂的问题、而且抗冲击性、软硬度及导体与绝缘间的附着力都能得到很好的调和加强。

4、聚丙烯，编号PP，聚丙烯是目前常用塑料中比重最小的一种，机械强度很高，耐低温，耐老化性能都特别优越，再加上击穿强度高，吸水性小的特性，PP材料可以胜任高频绝缘材料的位置。

常用的几种电线电缆绝缘材料电线电缆绝缘材料是指用于包覆电线电缆导体以阻止电流泄漏和短路的材料。

常见的电线电缆绝缘材料有PVC、PE、XLPE、橡胶、矿物绝缘材料等。

下面将详细介绍这几种常用的电线电缆绝缘材料。

1.PVC（聚氯乙烯）：PVC是一种常用的绝缘材料，具有较好的绝缘性、耐热性和耐化学性。

它具有低成本、易加工和可塑性好的特点，广泛应用于家庭电器、建筑电气和工业电气的绝缘材料上。

2.PE（聚乙烯）：PE是一种具有良好机械强度和抗冲击性的绝缘材料，具有较好的耐老化性和耐低温性。

它价格低廉，化学稳定性好，适用于埋地电缆、低压电缆、通讯电缆等领域。

3.XLPE（交联聚乙烯）：XLPE是一种高性能绝缘材料，具有低介质损失、低介电常数和优异的耐电击穿性能。

它还具有良好的耐热性、耐寒性和化学稳定性，适用于高压电缆、电动机和变压器等高要求的电气设备。

4.橡胶：橡胶是一种具有良好弹性和耐磨性的绝缘材料，具有良好的耐热性、耐寒性和耐油性。

它适用于需要柔性绝缘的电线电缆，如可移动设备、电力工具和电动车辆等。

5.矿物绝缘材料：矿物绝缘材料是一种非金属绝缘材料，通常由石墨、滑石、氧化镁、氧化铝等矿物经过特殊处理制成。

它具有良好的耐火性、耐热性和耐化学性，适用于高温电缆、火灾应急系统和高要求的电气设备。

除了上述常用的绝缘材料外，还有一些特殊用途的绝缘材料，如氟塑料、云母绝缘材料、纸质绝缘材料等。

这些绝缘材料在特定的应用领域中具有独特的优势和技术要求。

总而言之，电线电缆绝缘材料的选择应根据具体的应用要求来确定。

不同的绝缘材料具有各自的特性和适用范围，选择合适的绝缘材料是确保电线电缆安全可靠运行的重要因素之一。

电线电缆塑料采购规范1. 产品分类1.1聚氯乙烯电缆料各品种的型号及名称，主要用途见表1:表11.2聚氯乙烯电缆料应为4mm 4mm 3mm的方形块状物或具有相当大小的圆柱形粒状物。

1.3颜色：绝缘级聚氯乙烯电缆料的颜色为红色、黑色、黄色、兰色、绿色、棕色等。

护层级聚氯乙烯电缆料的颜色为黑色、白色、灰色等。

其他颜色由用户与生产厂家协商确 ^定。

2. 技术要求2.1外观：聚氯乙烯电缆料应塑化良好、色泽均匀，不应有明显的杂质。

2.2聚氯乙烯电缆料的机械物理性能与电性能应符合表2:3. 验收规则及试验方法3.1每批进货的原材料应有相应产品的合格证或质保书。

3.2每批电缆料按表3进行验收: PVC电缆料以批为单位，同一品种、同一颜色为一批，每批取样后依据产品标准进行放小样, 按电线成品的主要性能进行试验，试验合格后，该批为合格。

如有任何一项指标不合格，需加倍取样，对不合格项进行复检，经复检合格，该批为合格，如仍有不合格，该批为不合格。

3.3每半年按国标要求进行一次外委全性能试验。

34 包装、标志、质量证明书每批软聚氯乙烯塑料应包装完整，并附有合格证或质量证明书3.5. 验收规则按《原材料检验规范》规定要求进行验收表2表3交联聚乙烯绝缘料采购规范1. 代号和产品表示方法：1.1系列代号一YJ1.2特征代号：适用于35KV及以下电缆一35适用于10KV及以下电缆一10适用于3KV及以下电缆一31.3特性代号过氧化物交联一省略硅烷交联一G辐照交联一F1.4产品表示方法产品用型号表示，产品型号组成示例如下：示例1 : 35KV及以下交联聚乙烯绝缘电缆用过氧化物交联聚乙烯绝缘料YJ-35示例2: 10KV及以下交联聚乙烯绝缘电缆用硅烷交联聚乙烯绝缘料YJG-10示例3: 3KV及以下交联聚乙烯绝缘电缆用辐照交联聚乙烯绝缘料YJF-3 2. 交联聚乙烯绝缘料的机械性能和物理性能：应符合表1的规定:3. 交货要求:3.1外观检查：应在自然光线下用正常目力检查绝缘料。

GB/T 8815-2008电线电缆用软聚氯乙烯塑料1范围本标准规定了电线电缆用软聚氯乙烯塑料(以下简称聚氯乙烯电缆料)的分类和命名、外观和颜色、要求、试验方法、检验规则及标志、包装、运输、贮存。

本标准适用于以聚氯乙烯树脂为主要原料，加人增塑剂、稳定剂等助剂，经混合、塑化、成粒而制得的电线电缆用软聚氯乙烯塑料。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 1033-1986 塑料密度和相对密度试验方法GB/T 1040. 3 --2006 塑料拉伸性能的测定第3部分:薄膜和薄片的试验条件(ISO 527-3:1995，IDT)GB/T 1408.1-2006 绝缘材料电气强度试验方法第1部分:工频下试验（IEC 60243-1:1998,IDT)GB/T 1409-2006 测量电气绝缘材料在工频、音频、高频(包括米波波长在内)下电容率和介质损耗因数的推荐方法(IEC 60250:1969,MOD)GB/T 1410-2006 固体绝缘材料体积电阻率和表面电阻率试验方法(IEC 60093:1980,IDT)GB/T 2406-1993 塑料燃烧性能试验方法氧指数法GB/T 2951.7-1997 电缆绝缘和护套材料通用试验方法第3部分:聚氯乙烯混合料专用试验方法第2节:失重试验热稳定性试验GB/T 5470--1985 塑料冲击法脆化温度的测定3分类和命名3. 1分类聚氯乙烯电缆料按用途分为绝缘级和护层级两类。

3. 2命名根据导体的工作温度等级和使用用途，由汉语拼音字头和数字组成不同的型号。

汉语拼音字头和数字含义如下:—J:绝缘级;—H:护层级;—R:柔软;—GD:高电性能;—Ⅰ:Ⅰ型;—Ⅱ:Ⅱ型;—70、90:耐热等级。

一、几类常用电缆的型号及其使用场合1、 VV：聚氯乙烯绝缘，聚氯乙烯护套电力电缆可敷设在室内、隧道、电缆沟、管道、易燃及严重腐蚀的地方，但不能承受机械外力作用。

如需承受机械外力作用加绕钢带铠装。

2、 YJV：交联聚乙烯绝缘，聚氯乙烯护套电力电缆可敷设在室内、隧道内及管道中，可经受一定的敷设牵经，但电缆不能承受外力作用，单芯电缆不允许敷设在磁性材料管道中。

如需承受机械外力作用加绕钢带铠装。

3、 ZR－VV：阻燃聚氯乙烯绝缘，聚氯乙烯护套电力电缆可敷设在室内、隧道、电缆沟、管道、易燃及严重腐蚀的地方，但不能承受机械外力作用。

如需承受机械外力作用加绕钢带铠装。

特点：在明火燃烧的情况下，移走火源，≤12s自动熄灭。

4、 ZR－YJV：阻燃交联聚乙烯绝缘，聚氯乙燃护套电力电缆可敷设在室内、隧道内及管道中，可经受一定的敷设牵引，但电缆不能承受外力作用，单芯电缆不允许敷设在磁性材料管道中。

如需承受机械外力作用加绕钢带铠装。

特点：在明火燃烧的情况下，移走火源，≤12s自动熄灭。

5、 NH－VV：耐火聚氯乙烯绝缘，聚氯乙烯护套电力电缆可敷设在室内、隧道、电缆沟、管道、易燃及严重腐蚀的地方，但不能承受机械外力作用。

如需承受机械外力作用加绕钢带铠装。

适用于特殊要求场合，如大容量电厂、核电站、地下铁道、高层建筑等。

特点：在燃烧的环境中，保护90min（分钟）正常运行。

6、 NH－YJV：耐火交联聚乙烯绝缘，聚氯乙烯护套电力电缆可敷设在室内、隧道内及管道中，可经受一定的敷设牵引，但电缆不能承受外力作用，单芯电缆不允许敷设在磁性材料管道中。

如需承受机械外力作用加绕钢带铠装。

适用于特殊要求场合，如大容量电厂、核电站、地下铁道、高层建筑等。

特点：在燃烧的环境中，保持90min（分钟）正常运行。

二、浅谈电力电缆型号性能介绍摘要：由于特殊用途电缆种类繁多，在此仅做简单介绍。

用于高温环境的氟塑料电缆，聚偏二氟乙烯绝缘、护套电缆连续工作温度摄氏150度，聚全氟乙丙烯绝缘、护套电缆连续工作温度摄氏100度，聚四氟乙烯绝缘、护套电缆连续工作温度摄氏260度……一、型号1. 护套及绝缘层材质。

电线电缆规格型号扬州市中能电缆有限公司电线电缆型号规格目录塑料绝缘电力电缆 (3)控制屏蔽电缆 (7)电子计算机用控制屏蔽电缆……………………………………………………………12本质安全电路用控制电缆………………………………………………………………16矿用通信电缆……………………………………………………………………………18矿用信号电缆……………………………………………………………………………19信号电缆…………………………………………………………………………………20射频电缆…………………………………………………………………………………21补偿导线、电缆…………………………………………………………………………21塑料绝缘安装屏蔽电线、电缆…………………………………………………………22航空用氟塑料－46绝缘电线……………………………………………………………22聚氯乙烯绝缘尼龙护套电线、电缆……………………………………………………23交联聚乙烯绝缘电缆 (24)塑料绝缘电力电缆本产品用于额定电压0.6/1KV的线路中,供输配电能之用（阻燃电缆适用于高层建筑、地铁、发电站、大型工矿企业等电缆敷设密度大，防火要求严格的地方）。

交联聚乙烯绝缘电力电缆执行标准：交联聚乙烯绝缘电力电缆性能符合GB12706.3－1991等效采用IEC60502－1997，阻燃性能符合GB12666.5－1990等效采用IEC332－1992。

（阻燃性能要求不适用于非阻燃型电缆）使用特性：电缆的额定工作电压U0/U0.6/1KV；试验电压（持续时间≤5min）3.5KV；电缆导体长期工作温度≤90℃；短路时（持续时间≤5s）电缆导体温度≤250℃；敷设电缆时最小弯曲半径单芯电缆应≥电缆外径的20倍，多芯电缆应≥电缆外径的15倍；电缆敷设时环境温度≥0℃，低于0℃时，预先加温，敷设时不受落差限制。

型号及名称注：阻燃型电缆型号前加“ZR”；耐火型电缆型号前加“NH”；无卤低烟型电缆型号前加“WD”。

常用塑料电线电缆规格型号塑料电线电缆在现代电气工程中具有广泛的应用，因为它们具有价格低廉、绝缘性好、柔韧性强、耐磨损等优点。

但是，由于不同的电气设备和用途需要不同规格型号的电线电缆，所以了解常用塑料电线电缆规格型号是非常必要的。

本文将会介绍塑料电线电缆常见的规格型号，以及用途与特点。

1. BV电线：全名是铜芯PVC绝缘线，适用于室内照明、空调等小功率设备的导线。

BV电线的额定电压是300/500V，它的截面积常见的有1.5mm²、2.5mm²、4mm²、6mm²、10mm²、16mm²和25mm²等。

2. BLV电线：全名是铝芯PVC绝缘线，适用于与BV电线相同的室内小功率设备的导线。

BLV电线的额定电压和BV电线相同，其截面积常见的有1.5mm²、2.5mm²、4mm²、6mm²、10mm²、16mm²和25mm²等。

3. BVR电线：全名是铜芯PVC装饰线，适用于室内固定装饰用导线。

BVR电线的额定电压是300/500V，截面积常见的有1.5mm²、2.5mm²、4mm²、6mm²、10mm²、16mm²和25mm²等。

4. BVV电缆：全名是铜芯PVC绝缘电缆，适用于家庭电路、室内照明以及一些低压设备的电缆。

BVV电缆的额定电压是300/500V，截面积常见的有1.5mm²、2.5mm²、4mm²、6mm²、10mm²、16mm²和25mm²等。

5. BVRV电缆：全名是铜芯PVC装饰电缆，适用于室内固定装饰用电缆。

BVRV电缆的额定电压是300/500V，截面积常见的有1.5mm²、2.5mm²、4mm²、6mm²、10mm²、16mm²和25mm²等。
