关于电气配电柜、箱及设备配管的安装由于本工程电箱（柜）施工在土建完成的墙面安装，且二者不可能同时进行，所以在电箱安装之前应及时跟进土建的进度，在砖墙砌筑时配合好土建作好电箱安装预留工作。
特别是暗装的照明配电箱、小型控制箱，线槽及桥架穿墙等部位，应在安装之前预留好孔洞，其尺寸参考箱体实际尺寸，考虑安装的缓冲空隙，缓冲空隙可在电箱安装后封堵。
一、电箱的安装高度：箱体高度600mm 以下，底边距地1.5米；箱体高度600-800mm，底边距地1.2米；箱体高度800-1000mm，底边距地1.0米；箱体高度1000-1200mm，底边距地0.8米；箱体高度1200mm以上，落地安装，基座高300mm，须土建配合完成。
配电柜（盘）安装在基础底架上，制作基础底架时，应将槽钢矫正矫直，接图纸要求预制加工好后，要按施工图纸所标位置安装固定。
基础型钢焊接应牢固，并要用水准仪或水平尺找平、找正。
基础型钢安装完毕应用L40x4扁钢在基础型钢的两端分别与预留好的接地引出点进行焊接，焊接面长度应大于扁钢宽度的两倍，焊接要牢固，确保基础型钢有良好的接地。
安装落地式电柜时，应按施工图布置，接顺序将柜放在基础型钢上，按相关规范安装允许偏差的要求，逐台将柜找正、找平，找正时可用0.5mm铁片进行调整，但每处垫片最多不能超过三片，然后按柜固定螺孔尺寸，在基础型钢上用手电钻钻孔，用镀锌螺栓固定。
柜体接地应牢固良好，每台柜单独与基础型钢做接地连接，基础型钢焊上接线柱，用Φ6mm2铜线与柜上的接地端子连接牢固。
箱、柜安装的垂直度偏差在0.15%内且相互接缝不大于2mm。
安装暗装电箱时，在电箱安装前复核预留的孔洞尺寸及底边水平度，若不符合安装要求，应重新凿挖或修补，使之符合安装条件。
电箱在固定之前，应用水平尺找平，用硬沙石垫好电箱，使其不需扶持即可平稳，然后用砖石及沙浆补齐下边及两侧空隙，待沙浆干固之后方可进行电箱配管、进线及接线的工作。
4.3.4 线管配线把绝缘导线穿入保护管内敷设，称为线管配线。
这种配线方式比较安全可靠，可避免腐蚀性气体的侵蚀和避免遭受机械损伤，更换导线方便，在工业与民用建筑中使用最为广泛。
线管配线通常有明配和暗配两种。
明配时，要求横平竖直、整齐美观、牢固可靠且固定点间距均匀。
暗配时，要求管路短，弯曲少，不外露，以便穿线。
线管配线常使用的线管有水煤气钢管（又称焊接钢管、分镀锌和不镀锌两种，其管径以内径计算）、电线管（又称薄壁管、黑铁管，其管径以外径计算）、普利卡金属软管、硬塑料管、半硬塑料管、塑料波纹管和金属软管（俗称蛇皮管）等。
线管配线的主要工作内容有配管（包括线管的选择、线管的加工和线管的敷设）和穿线两部分。
1、配管的一般规定（1）金属导管必须接地（PE）或接零（PEN）可靠。
（2）所有管口在穿入电线、电缆后应做密封处理。
（3）当导管埋入建筑物、构筑物暗配时，其与建筑物、构筑物表面的距离不应小于15mm，若是绝缘导管在砖墙上剔槽埋设时，还应采用强度等级不小于M10的水泥砂浆抹面保护。
（4）室外埋地敷设的电缆导管，其壁厚不得小于2mm，埋深不应小于0.7m。
（5）室内（外）导管的管口应设置在盒、箱内，在落地式配电箱内的管口，箱底无封板的，管口应高出基础面50~80mm。
（6）电缆导管的弯曲半径不应小于规范规定的电缆最小允许弯曲半径。
（7）直埋于地下或楼板内的刚性绝缘导管，在穿出地面或楼板易受机械损伤的一段，应采取保护措施。
当设计无要求时，埋设在墙内或混凝土内的绝缘导管，应采用中型以上的导管。
（8）电线保护管不宜穿过设备或建筑物、构筑物的基础，当必须穿过时，应采取保护措施。
在穿过建筑物伸缩、沉降缝时，也应采取保护措施。
（9）为了穿、拉线方便，当电线保护管遇下列情况之一时，中间应增设接线盒或拉线盒。
1）管长度每超过30m，无弯曲；2）管长度每超过20m，有1个弯曲；3）管长度每超过15m，有2个弯曲；4）管长度每超过8m，有3个弯曲；（10）为了克服导线自重带来的某些危害，当垂直敷设电线保护管遇到下列情况之一时，应增设固定导线用的拉线盒。
电气工程(灯具、开关面板、插座、配管、穿线)施工方案一、强电施工方案(一)、配电箱安装1、工艺流程：开箱检验--测量定位--基础安装-一箱(柜)安装-一箱(柜)内配线-f二次摇测-f质量验收-f成品保护。
2、开箱检查：(1)、安装单位、供货单位、建设单位共同进行，并做好检查记录。
(2)、按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。
(3)、电箱本体外观检查应无变形，油漆完整无损。
(4)、配电箱内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。
3、弹线定位根据设计要求找出配电箱(柜)的位置，并按照配电箱的外形尺寸进行弹线定位。
4、配电箱安装:(1)、配电箱的安装标高、位置符合规范及设计要求；(2)、配电箱必须用开孔器开孔，且一管一孔；(3)、配电箱内管口应排列整齐，锁紧装置符合要求；箱内导线绑扎成束，排列有序、接地明显；导线压接牢固，不外露线芯；(4)、配电箱内导线色标正确；(5)、照明箱内要设零线(N)和保护地线(PE)汇流排，零线和保护地线经汇流排配出；(6)、配电箱的接地装置必须明显、牢固。
5、配电柜安装(1)、配电柜体及柜内设备与各构件间连接应牢固。
柜本体有明显、可靠的接地装置，装有电器的可开启的柜门用软导线与接地的金属构架做可靠的连接。
成套柜装有供携带式接地线使用的固定设施。
(2)、根据产品技术文件柜体实际安装尺寸和固定螺栓安装孔距尺寸,测量出槽钢柜架的几何尺寸。
框架加工完毕，配合土建确定地面基准线后，进行框架安装，用水平尺，小线找平直，再固定牢固，基础型钢应将地线焊接好，保证接地可靠。
基础型钢安装后，其顶部宜高出抹平地面50mmo (3)、基础型钢安装的允许偏差(表5.4.5-1)：表、多台低压配电柜按顺序排列安装，按顺序号逐台就位。
各柜连接紧密横平竖直，无明显缝隙，其安装的允许偏差(表5.4.5-2)：表5.4.5-26、绝缘摇测(1)、导线、电缆敷设完毕后，要及时进行绝缘摇测。
配管配线工程安装把绝缘导线穿入管内敷设，称为配管配线。
这种配线方式比较安全可靠，可避免腐蚀气体的侵蚀和遭受机械损伤，更换电线方便。
在工业与民用建筑中使用最为广泛。
配管配线常使用的管子有水煤气钢管（又称焊接钢管，分镀锌和不镀锌两种，其管精品文档，超值下载径以内径计算）、电线管（管壁较薄、管径以外径计算）、硬塑料管、半硬塑料管、塑料波纹管、软塑料管和软金属管（俗称蛇皮管）等。
配管配线必须符合一定的要求，在此基础上还要包括管子选择、管子加工、管子敷设和穿线等几道工序。
（一）配管的一般要求（1）敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应作密封处理。
（2）暗配管宜沿最近的路线敷设并应减少弯曲，埋入墙或混凝土内的管子离表面的净距不得小于15mm.（3）进入落地式配电箱的管路排列应整齐，管口高出基础面不应小于50mm.（4）埋于公开的管路不宜穿过设备根蒂根基。
穿过建筑物时，应加保护管保护。
（5）明配钢管不允许焊接，只可用管箍丝接。
在防火区域属防爆等级配管、管箍、接线盒的连接处必需焊接地过桥。
（6）钢管（镀锌钢管除外）内、外均应刷防腐漆，但埋于混凝土的管路外壁不刷，埋入土层内的钢管应刷两道沥青。
（7）穿电线的管子不允许焊接。
如需要焊接（用于暗配）可接纳套管连接，套管长度为连接管外径的 1.5～3倍，连接管的对口应在套管的中心，焊接安稳、严密。
（8）钢管与设备的连接，应将钢管敷设到设备内部。
如不能直接进入时，应采取以下措施：1）在干燥房屋内，可从管口起加保护软管引入设备内；2）在潮湿处，可在管口处增设防水弯头，由防水弯头引出的导线应套绝缘保护软管，弯成防水弧度后引入设备。
3）金属软管引入设备时，软管与钢管或设备应用软管讨论连接，不得利用金属软管作为接地导线。
（二）管子的选择（1）电线管：管壁较薄，适用于干燥场所的明、暗配。
（2）焊接钢管：管壁较厚，适用于潮湿、有机械外力、有轻微腐蚀气体场所的明、暗配。
（3）硬塑料管：耐腐蚀性较好，易变形老化，机械强度次于钢管，合用腐蚀性较大的场所的明、暗配。
电气配管方式介绍电气配管是电气工程中的一个重要环节，其目的是将电气线缆、电缆、电缆槽等电气设备及管道进行布置和安装，以便实现整个电气系统的正常运行与安全操作。
在电气配管中，不同的配管方式可以具有不同的优势和缺陷，因此在具体的电气工程设计中，工程师需要根据实际情况，选用合适的电气配管方式。
本文将介绍电气配管常用的四种方式：箱式配电、电缆梯架、电缆桥架和管道敷设。
一、箱式配电箱式配电是指在电气系统中，使用配电箱的方式进行电气配管。
配电箱通常由一定厚度的钢板制成，可以为各种用电设备提供保护和强度支撑，其主要作用是集中管理一些关键电气元件和维护电气系统的运行。
配电箱通常可以分为高低压两种，高压箱多用于配电室中，低压箱通常用于办公室、工厂车间等场所。
箱式配电的优点是：安装简单、配线方便、易于维护和规范管理；缺点是其通常只适用于中小型场景，对于大规模的配电系统而言，箱子本身的面积大小和维护难度成为了箱子能否在大规模的电气系统中更好地运用的关键。
二、电缆梯架电缆梯架也是一种常见的电气配管方式。
电缆梯架通常由金属材料制成，其结构相对简单，主要由梯架和装卡扣构成，可以灵活使用和场所适应。
在工程实施中，电缆梯架可按照实际施工方式来进行随意延伸，杜绝了使用电气配管难以应对场地的尴尬。
此外，电缆梯架还可以直接安装在墙面、天花板和地面等上，可以为空间规划提供支持。
电缆梯架的优点在于无需更多的管道安装（比如电缆桥架），最大程度的装配钢制管夹，减小表面钢薄削地带来的减震效应。
缺点是在高层建筑中悬吊需要经过良好的分析和预判；并且在特殊的环境中，例如潮湿或者易受污染的地方，还要使用特别防水或抗菌措施进行处理。
三、电缆桥架电缆桥架是指将电气设备和电缆沿墙或天花板等固定悬挂方式的电缆架，通常由金属和铝材料制成，以实现电线电缆进行分支、支路、转弯等的排布。
电缆桥架有较强的负载能力，可以适应不同场所和形状的需求。
与电缆梯架相比，电缆桥架可以灵活地安装在不同的地方，比如墙面、天花板、地面，但其耐受度方面较为局限，容易遭受物理损害或者环境污染。

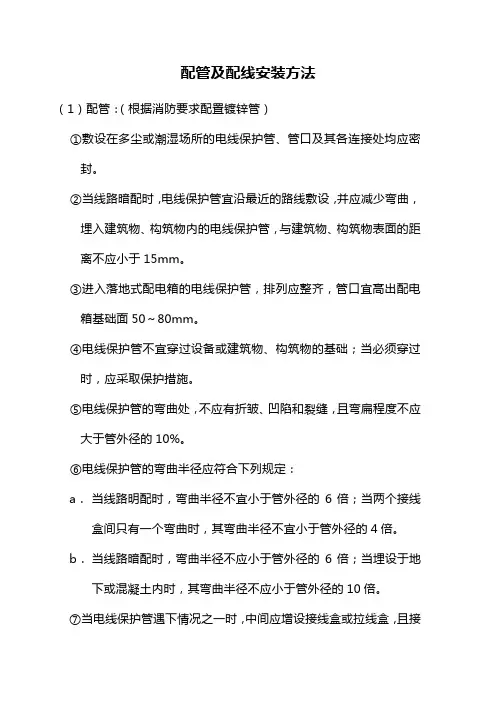

配管及配线安装方法（1）配管：（根据消防要求配置镀锌管）①敷设在多尘或潮湿场所的电线保护管、管口及其各连接处均应密封。
②当线路暗配时，电线保护管宜沿最近的路线敷设，并应减少弯曲，埋入建筑物、构筑物内的电线保护管，与建筑物、构筑物表面的距离不应小于15mm。
③进入落地式配电箱的电线保护管，排列应整齐，管口宜高出配电箱基础面50～80mm。
④电线保护管不宜穿过设备或建筑物、构筑物的基础；当必须穿过时，应采取保护措施。
⑤电线保护管的弯曲处，不应有折皱、凹陷和裂缝，且弯扁程度不应大于管外径的10%。
⑥电线保护管的弯曲半径应符合下列规定：a．当线路明配时，弯曲半径不宜小于管外径的6倍；当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4倍。
b．当线路暗配时，弯曲半径不应小于管外径的6倍；当埋设于地下或混凝土内时，其弯曲半径不应小于管外径的10倍。
⑦当电线保护管遇下情况之一时，中间应增设接线盒或拉线盒，且接线盒或拉线盒的位置应便于穿线：a．管长度每超过30m，无弯曲。
b．管长度每超过20m，有一个弯曲。
c．管长度每超过15m，有二个弯曲。
d．管长度每超过8m，有三个弯曲。
⑧垂直敷设的电线保护管遇下列情况之一时，应增设固定导线用的拉线盒：a．管内导线截面为50mm2及以下，长度每超过30m。
b．管内导线截面为70～95 mm2，长度每超过20m。
c．管内导线截面为120～240 mm2，长度每超过18m。
⑨水平或垂直敷设的明配电线保护管，其水平或垂直安装的允许偏差为1.5‰，全长偏差不应大于管内径的1/2。

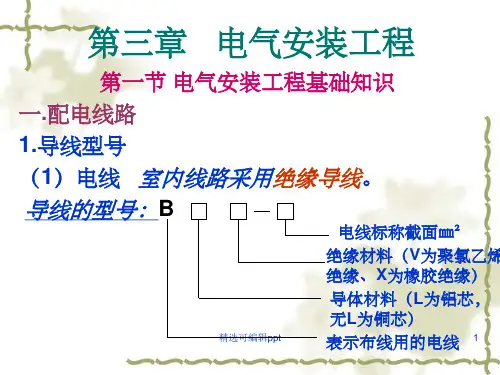

（2）配线：①配线所采用的导线型号、规格应符合设计规定。
②导线的连接应符合下列要求：a．当设计无特殊规定时，导线的芯线应采用焊接、压板压接或套管连接。
b．导线与设备、器具的连接应符合下列要求：1）截面为10 mm2及以下的单股铜芯线和单股铝芯线可直接与设备、器具的端子连接；2）截面为2.5 mm2及以下的多股铜芯线的线芯应先拧紧搪锡或压接端子后再与设备、器具的端子连接；3）多股铝芯线和截面大于2.5 mm2的多股铜芯线的终端，除设备自带插接式端子外，应焊接或压接端子后再与设备、器具的端子连接。

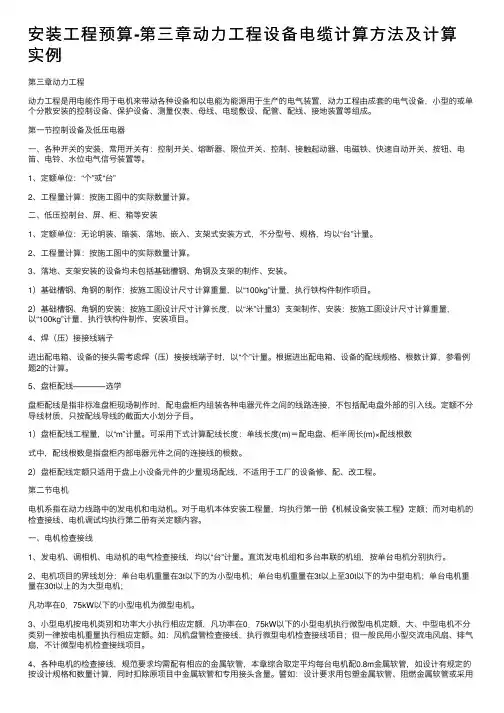

安装⼯程预算-第三章动⼒⼯程设备电缆计算⽅法及计算实例第三章动⼒⼯程动⼒⼯程是⽤电能作⽤于电机来带动各种设备和以电能为能源⽤于⽣产的电⽓装置，动⼒⼯程由成套的电⽓设备，⼩型的或单个分散安装的控制设备、保护设备、测量仪表、母线、电缆敷设、配管、配线、接地装置等组成。
第⼀节控制设备及低压电器⼀、各种开关的安装，常⽤开关有：控制开关、熔断器、限位开关、控制、接触起动器、电磁铁、快速⾃动开关、按钮、电笛、电铃、⽔位电⽓信号装置等。
1、定额单位：“个”或“台”2、⼯程量计算：按施⼯图中的实际数量计算。
⼆、低压控制台、屏、柜、箱等安装1、定额单位：⽆论明装、暗装、落地、嵌⼊、⽀架式安装⽅式，不分型号、规格，均以“台”计量。
2、⼯程量计算：按施⼯图中的实际数量计算。
3、落地、⽀架安装的设备均未包括基础槽钢、⾓钢及⽀架的制作、安装。
1）基础槽钢、⾓钢的制作：按施⼯图设计尺⼨计算重量，以“100kg”计量，执⾏铁构件制作项⽬。
2）基础槽钢、⾓钢的安装：按施⼯图设计尺⼨计算长度，以“⽶”计量3）⽀架制作、安装：按施⼯图设计尺⼨计算重量，以“100kg”计量，执⾏铁构件制作、安装项⽬。
4、焊（压）接接线端⼦进出配电箱、设备的接头需考虑焊（压）接接线端⼦时，以“个”计量。
根据进出配电箱、设备的配线规格、根数计算，参看例题2的计算。
5、盘柜配线――――选学盘柜配线是指⾮标准盘柜现场制作时，配电盘柜内组装各种电器元件之间的线路连接，不包括配电盘外部的引⼊线。
定额不分导线材质，只按配线导线的截⾯⼤⼩划分⼦⽬。
1）盘柜配线⼯程量，以“m”计量。
可采⽤下式计算配线长度：单线长度(m)＝配电盘、柜半周长(m)×配线根数式中，配线根数是指盘柜内部电器元件之间的连接线的根数。
2）盘柜配线定额只适⽤于盘上⼩设备元件的少量现场配线，不适⽤于⼯⼚的设备修、配、改⼯程。
第⼆节电机电机系指在动⼒线路中的发电机和电动机。
对于电机本体安装⼯程量，均执⾏第⼀册《机械设备安装⼯程》定额；⽽对电机的检查接线、电机调试均执⾏第⼆册有关定额内容。
