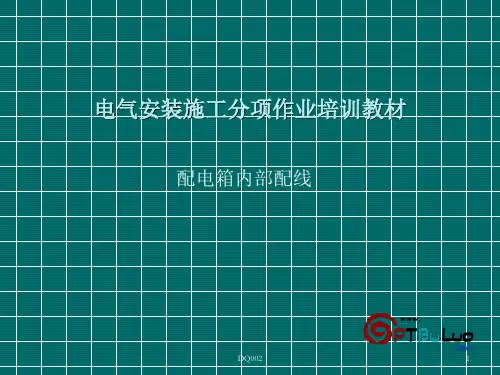

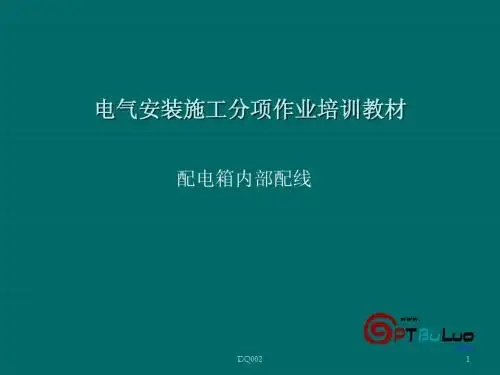

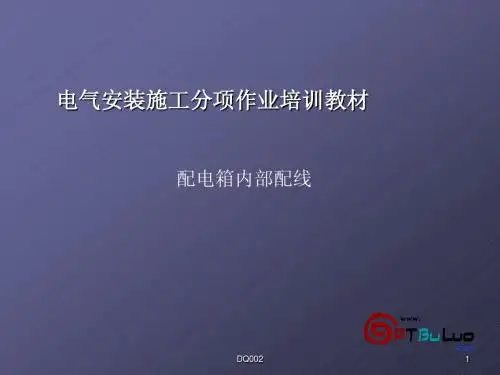

配电箱内部配线详细讲解(有图)
- 格式:ppt
- 大小:6.64 MB
- 文档页数:25
电气图识读-建筑电气中的配电箱图部分解读,让我们一起学习
下
建筑电气中的配电箱图部分解读
首先,我们来看一下总图
红色框框表示一个配电箱,里面装着电气元件,断路器等。
下面分部分解读:
第一部分:此部分是配电箱的进线,表示电源的由来。
第二部分:此部分是配电箱的参数
Pe设备容量,Kx需要系数,Pjs计算容量,Ijs计算电流,cosφ功率因数
第三部分:此部分是主开关
第四部分:此部分是电气火灾探测
R圆圈处,电气火灾探测器也叫剩余电流式火灾探测器,用于探测电气线路中的漏电流大小,接于探测模块(如图中的PMC),后再连接至主机。
第五部分:此部分是分开关
第六部分:RT18熔断器+DG浪涌保护,并且浪涌接地。
浪涌的作用简单直白的理解就是释放掉过电压,熔断器的作用是对浪涌损坏而发生故障进行保护,避免事故扩大。
第七部分:这部分表示的是回路数,回路1,回路2,回路3等等比如:照明分支,用WL1,WL2,WL3表示
第八部分:这部分表示配电箱出线回路所用的电线,线径大小,还要敷设方式。
第九部分:这部分表示要接的负载和功率。
配电箱内部结构解析(图文并茂)“配电箱”,也叫配电柜,是电动机控制中心的统称。
配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数,还可对某些电气参数进行调整,对偏离正常工作状态进行提示或发出信号。
1配电箱的用途便于管理,当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等,是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种,现在哪儿的用电量都挺大的,所以还是铁的用的比较多。
配电箱的用途:当然是方便停、送电,起到计量和判断停、送电的作用。
配电箱构成主要分为两部分:一是成套部件,即配电箱外壳及其相关配件。
二是电气元件及相关附件,即空气开关和其所需要的附件。
2柜内有以下各部分组成:一、断路器断路器:既开关,是配电柜的主要元器件,常用的有空气开关. 漏电开关.双电源自动转换开关。
1.空气开关:A.空气开关的概念:空气开关也就是空气断路器,在电路中作接通、分断和承载额定工作电流和短路、过载等故障电流,并能在线路和负载发生过载、短路、欠压等情况下,迅速分断电路,进行可靠的保护。
断路器的动、静触头及触杆设计型式多样,但提高断路器的分断能力是主要目的。
目前,利用一定的触头结构,限制分断时短路电流峰值的限流原理,对提高断路器的分断能力有明显的作用,而被广泛采用。
3B.空气开关的工作原理:自动空气开关也称为低压断路器,可用来接通和分断负载电路,也可用来控制不频繁起动的电动机。
它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和,是低压配电网中一种重要的保护电器。
自动空气开关具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点,所以目前被广泛应用。

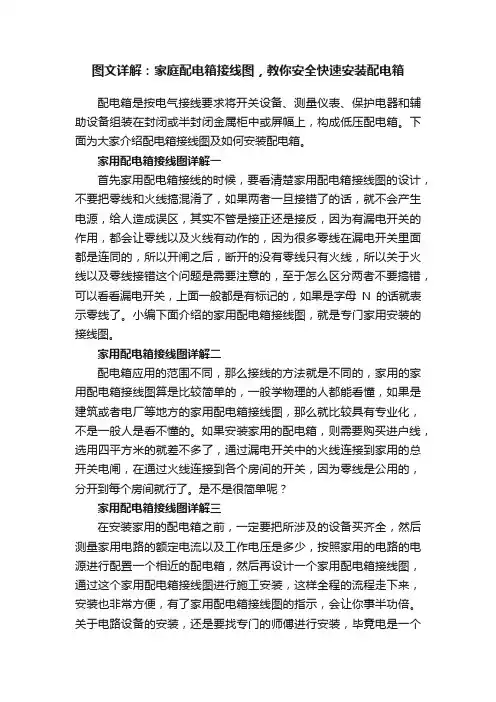

图文详解:家庭配电箱接线图,教你安全快速安装配电箱配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电箱。
下面为大家介绍配电箱接线图及如何安装配电箱。
家用配电箱接线图详解一首先家用配电箱接线的时候,要看清楚家用配电箱接线图的设计,不要把零线和火线搞混淆了,如果两者一旦接错了的话,就不会产生电源,给人造成误区,其实不管是接正还是接反,因为有漏电开关的作用,都会让零线以及火线有动作的,因为很多零线在漏电开关里面都是连同的,所以开闸之后,断开的没有零线只有火线,所以关于火线以及零线接错这个问题是需要注意的,至于怎么区分两者不要搞错,可以看看漏电开关,上面一般都是有标记的,如果是字母N的话就表示零线了。
小编下面介绍的家用配电箱接线图,就是专门家用安装的接线图。
家用配电箱接线图详解二配电箱应用的范围不同,那么接线的方法就是不同的,家用的家用配电箱接线图算是比较简单的,一般学物理的人都能看懂,如果是建筑或者电厂等地方的家用配电箱接线图,那么就比较具有专业化,不是一般人是看不懂的。
如果安装家用的配电箱,则需要购买进户线,选用四平方米的就差不多了,通过漏电开关中的火线连接到家用的总开关电闸,在通过火线连接到各个房间的开关,因为零线是公用的,分开到每个房间就行了。
是不是很简单呢?家用配电箱接线图详解三在安装家用的配电箱之前,一定要把所涉及的设备买齐全,然后测量家用电路的额定电流以及工作电压是多少,按照家用的电路的电源进行配置一个相近的配电箱,然后再设计一个家用配电箱接线图,通过这个家用配电箱接线图进行施工安装,这样全程的流程走下来,安装也非常方便,有了家用配电箱接线图的指示,会让你事半功倍。
关于电路设备的安装,还是要找专门的师傅进行安装,毕竟电是一个很危险的东西,不能随便触碰的。
家用配电箱接线图详解四按照家用配电箱接线图进行施工安装,这是最后一部的事情,在这个之前,小编说过要好好进行配置配电箱,尽量和家里所用的电路是一样的大小的电流电压,这个就需要让你对配电箱型号以及规格尺寸等方面有所掌握。
图文教会你配电箱如何接线,最规范的教程!你也可以吗?作业条件及现场准备工作1、箱体安装完毕。
2、箱内空开、配线导线、配线扎带等已经准备完毕,并且符合设计图纸、配电箱安装要求、施工工序;导轨安装要水平,并与盖板空开操作孔相匹配。
空开安装1、空开安装时首先要注意箱盖上空开安装孔位置,保证空开位置在箱盖预留位置。
其次开关安装时要从左向右排列,开关预留位应为一个整位。
2、预留位一般放在配电箱右侧。
第一排总空开与分空开之间有预留一下完整的整位用于第一排空开配线。
导线选择1、零线颜色要采用蓝色。
2、照明及插座回路一般采用2.5mm2导线,每根导线所串连空开数量不得大于3个。
空调回路一般采用2.5mm2或4.0mm2导线,一根导线配一个空开。
3、不同相之间零线不得共用,如由A相配出的第一根黄色导线连接了二个16A的照明开空,那么A相所配空开零线也只能配这两个空开,配完后直接边接到零线接线端子上。
第一排零线4、箱体内总空开与各分空开之间配线一般走左边,配电箱出线一般走右则。
5、箱内配线要顺直不得有纹接现象,导线要用塑料扎带绑扎,扎带大小要合适,间距要均匀。
6、导线弯曲应一致,且不得有死弯,防止损坏导线绝缘皮及内部铜芯。
第二排零线配线1、A相线为黄、B相线为绿、C相线为红。
2、照明及插座回路一般采用2.5mm2导线,每根导线所串连空开数量不得大于3个。
空调回路一般采用2.5mm2或4.0mm2导线,一根导线配一个空开。
空开A相配线3、由总开关每相所配出的每根导线之间零线不得共用,如由A相配出的第一根黄色导线连接了二个16A的照明开空,那这两个照明空开一次侧零线也是只从这二个空开一次侧配出直接连接到零线接线端子。
4、箱体内总空开与各分空开之间配线一般走左边,配电箱出线一般走右则。
空开B相配线5、箱内配线要顺直不得有纹接现象,导线要用塑料扎带绑扎,扎带大小要合适,间距要均匀。
6、导线弯曲应一致,且不得有死弯,防止损坏导线绝缘皮及内部铜芯。

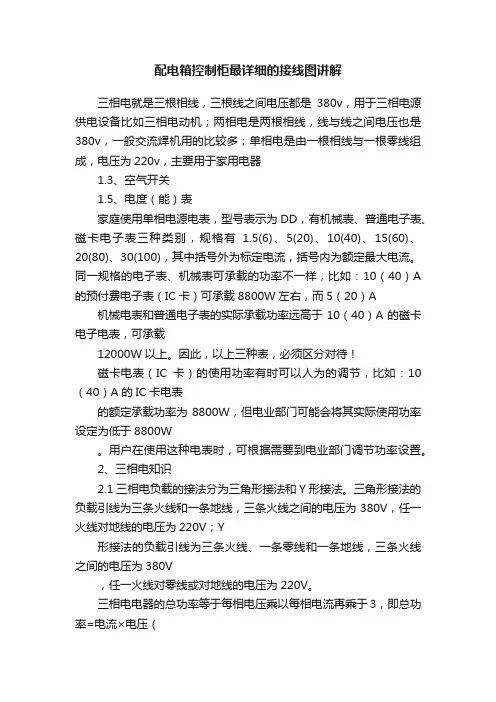

配电箱控制柜最详细的接线图讲解三相电就是三根相线,三根线之间电压都是380v,用于三相电源供电设备比如三相电动机;两相电是两根相线,线与线之间电压也是380v,一般交流焊机用的比较多;单相电是由一根相线与一根零线组成,电压为220v,主要用于家用电器1.3、空气开关1.5、电度(能)表家庭使用单相电源电表,型号表示为DD,有机械表、普通电子表、磁卡电子表三种类别,规格有1.5(6)、5(20)、10(40)、15(60)、20(80)、30(100),其中括号外为标定电流,括号内为额定最大电流。
同一规格的电子表、机械表可承载的功率不一样,比如:10(40)A 的预付费电子表(IC卡)可承载8800W左右,而5(20)A 机械电表和普通电子表的实际承载功率远高于10(40)A的磁卡电子电表,可承载12000W以上。
因此,以上三种表,必须区分对待!磁卡电表(IC卡)的使用功率有时可以人为的调节,比如:10(40)A的IC卡电表的额定承载功率为8800W,但电业部门可能会将其实际使用功率设定为低于8800W。
用户在使用这种电表时,可根据需要到电业部门调节功率设置。
2、三相电知识2.1三相电负载的接法分为三角形接法和Y形接法。
三角形接法的负载引线为三条火线和一条地线,三条火线之间的电压为380V,任一火线对地线的电压为220V;Y形接法的负载引线为三条火线、一条零线和一条地线,三条火线之间的电压为380V,任一火线对零线或对地线的电压为220V。
三相电电器的总功率等于每相电压乘以每相电流再乘于3,即总功率=电流×电压(220V)×3(W=U×I×3)2.2 三相电电表三相电电表有机械表、普通电子表、磁卡电子表三种,一般规格为: 1.5(6)、5(20)、10(40)、15(60)、20(80)、30(100) (电压3×380/220V~)。
注:电表的负荷,可通过选配不同变比的电感线圈以达到使用要求。
配电箱内部结构解析(图文并茂)“配电箱”,也叫配电柜,是电动机控制中心的统称。
配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数,还可对某些电气参数进行调整,对偏离正常工作状态进行提示或发出信号。
1配电箱的用途便于管理,当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等,是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种,现在哪儿的用电量都挺大的,所以还是铁的用的比较多。
配电箱的用途:当然是方便停、送电,起到计量和判断停、送电的作用。
配电箱构成主要分为两部分:一是成套部件,即配电箱外壳及其相关配件。
二是电气元件及相关附件,即空气开关和其所需要的附件。
2柜内有以下各部分组成:一、断路器断路器:既开关,是配电柜的主要元器件,常用的有空气开关. 漏电开关.双电源自动转换开关。
1.空气开关:A.空气开关的概念:空气开关也就是空气断路器,在电路中作接通、分断和承载额定工作电流和短路、过载等故障电流,并能在线路和负载发生过载、短路、欠压等情况下,迅速分断电路,进行可靠的保护。
断路器的动、静触头及触杆设计型式多样,但提高断路器的分断能力是主要目的。
目前,利用一定的触头结构,限制分断时短路电流峰值的限流原理,对提高断路器的分断能力有明显的作用,而被广泛采用。
3B.空气开关的工作原理:自动空气开关也称为低压断路器,可用来接通和分断负载电路,也可用来控制不频繁起动的电动机。
它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和,是低压配电网中一种重要的保护电器。
自动空气开关具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点,所以目前被广泛应用。
配电箱内部配线图解,只要你能懂,拆了也没事!
1、空开安装时首先要注意箱盖上空开安装孔位置,保证空开位置在箱盖预留位置。
其次开关安装时要从左向右排列,开关预留位应为一个整位。
2、预留位一般放在配电箱右侧。
第一排总空开与分空开之间有预留一下完整的整位用于第一排空开配线。
二、空开零线配线
1、零线颜色要采用蓝色。
2、照明及插座回路一般采用2.5mm2导线,每根导线所串连空开数量不得大于3个。
空调回路一般采用2.5mm2或4.0mm2导线,一根导线配一个空开。
3、不同相之间零线不得共用,如由A相配出的第一根黄色导线连接了二个16A的照明开空,那么A相所配空开零线也只能配这两个空开,配完后直接边接到零线接线端子上。
4、箱体内总空开与各分空开之间配线一般走左边,配电箱出线一般走右则。
5、箱内配线要顺直不得有纹接现象,导线要用塑料扎带绑扎,扎带大小要合适,间距要均匀。
6、导线弯曲应一致,且不得有死弯,防止损坏导线绝缘皮及内部铜芯。
三、第一排空开配线。
备注+图解,教你看懂一张配电箱系统图配电箱我们做弱电的小伙伴经常会接触,比如UPS配电箱、电表箱、照明配电箱等,但有些人可能还不是很懂里面的结构和接线,我们就结合一张配电箱图纸来说明下。
我们放上一张配电箱系统图,这张图画的还是比较规范比较全面的:系统图中各线路和图元做了标注,我们一个一个来说明。
1、是本配电箱的电气参数说明,相当于电气铭牌。
B4ALE5-1:本配电箱的编号。
其中B4指代地下4层;ALE指代应急照明配电箱;5-1,5指代本系列配电箱的编号,是第五组,1则代表其是本组配电箱的第一台。
Pn、Kx、cosφ、Pjs、Ljs分别指代本配电箱的额电功率、需要系数、功率因数、计算总有功功率、计算总电流,它们的关系式如下:2、配电箱进线,从图中可以看出本配电箱是双路进线,一路常用电源一路备用电源。
3、T160/3P 25A,是本配电箱的进线断路器,从型号上看是施耐德T160系列的微型断路器,3P表示三极,额定分断电流25A。
4、是双电源切换器。
当常用电源突然故障或停电时,通过双电源切换开关,自动投入到备用电源上。
5、配电箱接入漏电火灾报警器的信号线,一根RVVP-4*1.0的电缆,穿20的管子,具体接线可以参考下图:6、电度表。
7、出线回路的母线。
有些大型配电箱会做母线排,小一点的则未必。
8、出线回路,可以看到本配电箱出线都是单相的,L2指B相回路。
9、熔断器,熔断器是用于避雷器的保护。
10、避雷器,用于配电箱避雷,接线如图(本图熔断器的位置是下面那组,上面那组忽略吧,就当他们是断路器):11、消防信号引自模块,说的就是接入漏电火灾报警器的信号线;控制信号引自消控室,说的就是电表和智能照明开关量控制模块的通讯信号,这哥俩的通信电缆应该先上数据采集器和通讯网关。
12、一路出线接入4Kw的EPS,EPS是应急电源,全称EmergencyPowerSupply(紧急电力供给),EPS是以解决应急照明、事故照明、消防设施等一级负荷供电设备为主要目标,提供一种符合消防规范的具有独立回路的应急供电系统,该系统能够在应急状态下提供紧急供电,用来解决照明用电或只有一路市电缺少第二路电源,或代替发电机组构成第二电源,或做为需要第三电源的场合使用。
