配电箱内部配线图文(配电箱空开及导线安装)分解

7
空开零线配线
1、零线颜色要采用蓝色。 2、照明及插座回路一般采用2.5mm2导线，每
根导线所串连空开数量不得大于3个。空调回 路一般采用2.5mm2或4.0mm2导线，一根导 线配一个空开。 3、不同相之间零线不得共用，如由A相配出的 第一根黄色导线连接了二个16A的照明开空， 那么A相所配空开零线也只能配这两个空开， 配完后直接边接到零线接线端子上。
2、本课件具体要求请参考配电 箱安装要求。
27
12
第一排空开配线
4、箱体内总空开与各分空开之间配线一般走左 边，配电箱出线一般走右则。 5、箱内配线要顺直不得有纹接现象，导线要用 塑料扎带绑扎，扎带大小要合适，间距要均匀。 6、导线弯曲应一致，且不得有死弯，防止损坏 导线绝缘皮及内部铜芯。
空开A相配线照片：
14
空开B相配线照片：
2007－5－29
8
空开零线配线
4、箱体内总空开与各分空开之间配线一般走 左边，配电箱出线一般走右则。 5、箱内配线要顺直不得有纹接现象，导线要 用塑料扎带绑扎，扎带大小要合适，间距要 均匀。 6、导线弯曲应一致，且不得有死弯，防止损 坏导线绝缘皮及内部铜芯。
空开零线配线照片（第一排）：
10
空开零线配线照片（第二排）：
4
箱体内空开安装
1、空开安装时首先要注意箱盖上空开 安装孔位置，保证空开位置在箱盖预 留位置。其次开关安装时要从左向右 排列，开关预留位应为一个整位。
2、预留位一般放在配电箱右侧。第一 排总空开与分空开之间有预留一下完 整的整位用于第一排空开配线。
5
空开安装照片：
6
空开安装照片（第一排预留位）：
电气安装施工分项作业
配电箱内部配线
1
配电箱内部配线
GF/PG008-DQ002
• 作业条件及现场准备工作
1、箱体安装完毕。 2、箱内空开、配线导线、配线扎带等 已经准备完毕，并且符合设计图纸、配电 箱安装要求。
2
•施工工序

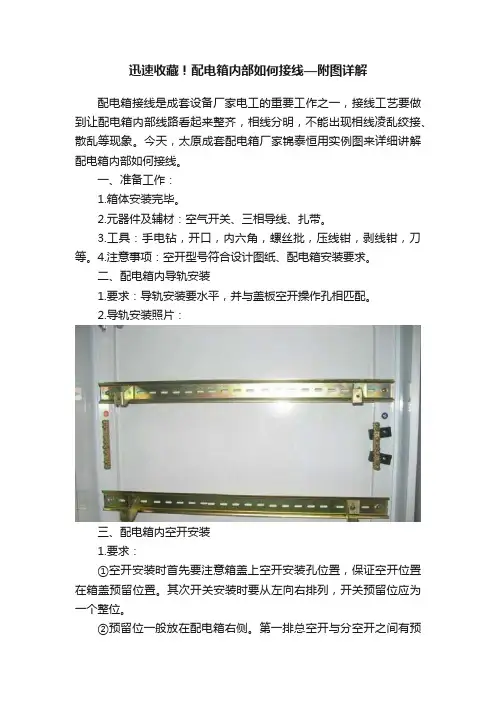

箱体内导轨安装
导轨安装要水平，并与盖板空开 操作孔相匹配。
3
导轨安装照片：
11
第一排空开配线
1、A相线为黄、B相线为绿、C相线为红 。 2、照明及插座回路一般采用2.5mm2导线，每
根导线所串连空开数量不得大于3个。空调回 路一般采用2.5mm2或4.0mm2导线，一根导 线配一个空开。 3、由总开关每相所配出的每根导线之间零线不 得共用，如由A相配出的第一根黄色导线连 接了二个16A的照明开空，那这两个照明空 开一次侧零线也是只从这二个空开一次侧配 出直接连接到零线接线端子。
15
空开C相配线照片：
16
第二排空开配线
1、A相线为黄、B相线为绿、C相线为红 。 2、照明及插座回路一般采用2.5mm2导线，
每根导线所串连空开数量不得大于3个。空 调回路一般采用2.5mm2或4.0mm2导线， 一根导线配一个空开。 3、由总开关每相所配出的每根导线之间零线 不得共用，如由A相配出的第一根黄色导线 连接了二个16A的照明空开，那这两个照明 空开一次侧零线也是只从这二个空开一次侧 配出直接连接到零线接线端子。
17
第二排空开配线
4、箱体内总空开与各分空开之间配线一般 走左边，配电箱出线一般走右则。
5、箱内配线要顺直不得有纹接现象，导线 要用塑料扎带绑扎，扎带大小要合适，间 距要均匀。
6、导线弯曲应一致，且不得有死弯，防止 损坏导线绝缘皮及内部铜芯。
空开A相配线照片：
19
空开B相配线照片：
20
空开C相配线照片：
21
导线绑扎
1、导线要用塑料扎带绑扎，扎 带大小要合适，间距要均匀,一 般为100mm。
2、扎带扎好后，不用的部分要 用钳子剪掉。
22
导线绑扎照片（总照片）：
Байду номын сангаас23
导线绑扎照片（分照片）：
24
导线绑扎照片（分照片）：
25
导线绑扎照片（分照片）：
26
总结
1、本课件只是一个配电箱内部配 线的示意，配线要求要以此为 准，但其他具体要求，如配电 箱内开关规格、数量等要以图 纸为准。
