配电箱配线3概论

临时用电三级配电使用简析一、名词解释施工现场用电工程的基本供电系统应当按三级设置，即采用三级配电。

“三级配电”即在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱下设用电设备，形成三级配电。

“两级保护”主要是指采用漏电保护措施，除在末级开关箱内加装漏电保护器外，还要在上一级分配电箱或总配电箱中加装一级漏电保护器，总体上形成两级保护。

“一机、一闸、一漏、一箱、一锁”的原则，即严禁同一个开关电器直接控制二台及二台以上用电设备（含插座）。

二、系统的基本结构施工现场从电源进线开始至用电设备之间，应经过三级配电装置配送电力。

按照《用电规范》的规定，即由总配电箱（一级箱）或配电室的配电柜开始，依次经由分配电箱（二级箱）、开关箱（三级箱）到用电设备。

这种分三个层次逐级配送电力的系统就称为三级配电系统。

它的基本结构形式可用一个系统框图来形象化的描述，如下图：三级配电系统结构形式示意图三、注意事项（1）从一级总配电箱（配电柜）向二级分配电箱配电可以分路。

即一个总配电箱（配电柜）可以分若干分路向若干分配箱配电；每一分路也可以分支支接若干分配电箱。

（2）从二级分配电箱向三级开关箱配电同样也可以分路。

即一个分配电箱也可以分若干分路向若干开关箱配电，而其每一分路也可以支接或链接若干开关箱。

（3）从三级开关箱向用电设备配电实行所谓“一机一闸”制，不存在分路问题。

即每一开关箱只能连接控制一台及其相关的用电设备（含插座），包括一组不超过30A负荷的照明器，或每一台用电设备必须有其独立专用的开关箱。

（4）按照分级分路规则的要求，在三级配电系统中，任何用电设备均不得超越配电，即其电源线不得直接连接于分配电箱或总配电箱；任何配电装置不得挂接其他临时用电设备。

否则，三级配电系统的结构形成和分级分路规则将被破坏。

（5）动力配电箱和照明配电箱宜分别设置；若动力及照明合置于同一配电箱内共箱配电，则动力及照明应分路配电。

（6）动力开关箱和照明开关箱必须分配设置，不存在共箱分路设置问题。

配电箱空开接线标准(一)配电箱空开接线标准导言配电箱是家电和电气设备的总控制中心，其中空开插座的接线标准至关重要。

本文将为大家介绍标准空开插座的接线方法。

原则在进行配电箱空开接线时，需要遵守以下原则：•安全性原则：确保接线安全，杜绝触电事故发生。

•规范性原则：遵守国家标准和相关规范。

•易操作性原则：合理布置接线，方便维修和管理。

接线标准按照不同用途，空开插座接线标准可以分为以下几类：动力插座接线标准常见的动力插座接线标准包括：1.单相三线制接线标准：–L线（火线）接到空开插座的L孔。

–N线（零线）接到空开插座的N孔。

–PE线（保护地线）接到空开插座的PE孔。

2.三相五线制接线标准：–L1、L2和L3线（火线）分别接到空开插座的L1、L2和L3孔。

–N线（零线）接到空开插座的N孔。

–PE线（保护地线）接到空开插座的PE孔。

照明插座接线标准常见的照明插座接线标准包括：1.单相三线制接线标准：–L线（火线）接到空开插座的L孔。

–N线（零线）接到空开插座的N孔。

2.三相四线制接线标准：–L1、L2和L3线（火线）分别接到空开插座的L1、L2和L3孔。

–N线（零线）接到空开插座的N孔。

特殊插座接线标准对于特殊需求的插座，可能需要特殊的接线标准。

例如：1.地暖插座接线标准：–L线（火线）接到空开插座的L孔。

–N线（零线）接到空开插座的N孔。

–PE线（保护地线）接到空开插座的PE孔。

2.空调插座接线标准：–L线（火线）接到空开插座的L孔。

–N线（零线）接到空开插座的N孔。

–PE线（保护地线）接到空开插座的PE孔。

注意事项在接线过程中，需要注意以下事项：•使用合格的电线和插座，确保质量可靠。

•仔细阅读电器设备的接线说明书，按照说明进行接线。

•接线时务必切断电源，确保安全。

•空开插座应固定在配电箱的规定位置，牢固可靠。

•确保接线牢固，不松动，防止插座接触不良。

结论配电箱空开接线标准是保证家庭和办公环境用电安全的重要环节。

@电气控制柜（箱）安装接线配线规范.^2014年5月》。

电气控制柜（箱）安装接线配线规范1.适用范围本规范适用公司生产的各种低压电气控制柜（箱）、仪表盘及非标准电器产品的安装、接线、配线。

】2.目的规范电气控制柜（箱）的安装、接线、配线，提升产品品质。

3.参照标准IEC 60204-1：2000GBGBT】GBT;4.电控柜（箱）电器元辅件安装规范4.1.电控柜（箱）电器元器件安装规范：4.1.1按产品电气原理图进行安装；根据电气原理图和电气元件清单领取元器件等各类材料。

*4.1.2元器件和辅件的代用，须经技术部门同意，并办理代用手续后，方可用于装配。

4.1.3安装前仔细检查元器件是否完整无损，并经入厂检验合格，具有产品合格证和生产许可证的方可进行装配。

装配过程中如果发现元器件有问题，凡能修复的应及时修复，不能修复的应更换新的元器件。

4.1.4元器件安装和布置必须考虑到安全可靠，操作方便，维修容易，牢固可靠，对称一致，整齐美观。

4.1.5装配元器件时，安装件应轻拿轻放，避免震动磕碰变形油漆脱落，所有电镀件的镀层（包括元件本身的电镀件和紧固件）不得有起皮、脱落、发黑、发霉及生锈等现象；仪表板、元件板安装，应先衬橡胶条，后上仪表板、元件板；装配板件时允许用木锤轻轻敲打，不允许用铁器猛击。

一般大型器件应安装于条架或角钢上，小型器件应安装于座板或板条上。

所有元件应按照其制造厂的安装条件（包括使用条件所需的飞弧距离，拆卸灭弧装置需要的空间等）进行安装，对于手动操作开关的安装必须保证开关的电弧对操作者不产生危险。

所有电器件（除电阻外），应牢固的固定在滑架或支架上，不得悬吊在其它电器的端子或连接上。

—安装主回路元器件时，一般应保证上、下器件的B相接点对正，器件之间应有母线安装的足够距离，数量多的同一型号规格的元器件须安装一致。

4.2.紧固件和紧固方式：所需的紧固件（螺钉、螺母、垫圈等）应有相应的防锈保护层（镀锌、发蓝等），方可用于安装。

因此 ︐ 三相五线制地线在供电变压器侧和中性线接到一起 ︐ 但进入用户侧后不能当作零线使用 ︐ 否则发生混乱后就与三相四线制无异了︒必须注意︐通常的漏电保护开关或漏电保护器只适用于工频电源 ︐ 对其它电源︐ 如直流电源︑高频电源是不适用的 ︐ 千万不能乱用︒导线面积应通过计算确定（一般铜导线的安全载流量为 5 ~ 8 A / m m 2，铝导线的安全载流量为 3 ~ 5 A / m m2）1、线路由外电变压器低压输出及中性点接地引入到总配电房。

2、线路的黄、绿、红三相线接入到总配电箱的总隔离开关上。

隔离开关必须选用分断时有明显可见分断点的开关。

3、淡蓝色中性接地线接入到第一级漏电保护器上的接线端。

4、将中性接地线用导线引出到 P E 端子作为保护零线。

5、从第一级漏电保护器 “ N ” 出线端接引到工作零接线端。

6、从第一级总漏电保护器引出相线到多路分路隔离开关。

１、从总配电箱的分配电开关分别引出黄、绿、红（　Ａ、Ｂ、Ｃ　）三相线，淡蓝色工作零线从工作零接线端引出，黄绿双色　Ｐ　Ｅ　保护零线从　Ｐ　Ｅ　端子引出。

总配电箱门与箱体间必须采用编织软铜线可靠连接作保护接零。

五线之间架设的安全距离２、线路的黄、绿、红三相线接入到二级分配电箱的总隔离开关上，淡蓝色的　Ｎ　线接入到漏电保护器的Ｎ端上，通过漏保后接到工作零线端子板。

　３、黄绿双色的　Ｐ　Ｅ　线接入到保护零端子板　Ｐ　Ｅ　板上　４、从二级分配电箱的总隔离开关引出三相线到漏电保护器。

５、从漏电保护器接线端引出相线到分路隔离开关。

Ｐ　Ｅ　线不能进入漏电保护器，因为线路末端漏电保护器动作会使前级漏电保护器跳闸造成大范围停电。

6、黄、绿、红三相线分别从分配电箱的分路隔离开关引出,从 N 板接线端子引出淡蓝色的工作零线,从 P E 板接线端子引出黄绿双色保护零线。

分配电箱门与箱体间必须采用编织软铜线可靠连接作保护接零　按规定要求单相开关箱与三相开关箱应分开设置固定式末级开关箱的中心点与地面的垂直距离应为1 . 4 ~ 1 . 6 m移动式末级开关箱其中心与地面的垂直距离宜为 0 . 8 ~ 1 . 6 m。

配电箱配线标准# 配电箱配线标准## 一、前言嘿，朋友们！你知道配电箱吗？这可是咱们日常生活和工业生产中很重要的东西呢。

就像一个电力的小管家，把电流合理地分配到各个地方。

那配电箱里面的配线啊，就像是这个小管家的神经脉络，要是配线没弄好，那就可能会出大问题，小到家里电器罢工，大到工厂生产停摆。

所以啊，咱们今天就来好好聊聊配电箱配线标准，让大家心里都有个底，知道这事儿该怎么弄才靠谱。

## 二、适用范围1. 民用建筑- 在咱们住的房子里啊，配电箱配线可是很关键的。

从电表出来的电，经过配电箱，再分配到各个房间的插座、灯具等电器上。

比如说你家新装修，电工师傅在装配电箱配线的时候，就得按照这个标准来。

如果不按照标准，可能会导致电线过载，插座冒火花，这可是很危险的事儿呢。

2. 工业场所- 在工厂里，配电箱的配线就更复杂啦。

有各种大型设备需要供电，不同的设备功率不一样，对电流的要求也不一样。

这时候配电箱的配线就得根据设备的功率、使用频率等因素，按照标准来合理安排。

就像一个大工厂里有很多生产线，每个生产线就像一个用电大户，配电箱得把电准确无误地分配给它们，要是配线不标准，可能就会影响整个生产线的运行，造成很大的经济损失。

3. 商业设施- 商场、写字楼这些商业设施里，配电箱配线也得遵循标准。

商场里有各种各样的店铺，每个店铺的用电设备种类繁多，照明、空调、电脑等等。

写字楼里办公设备众多，电脑、打印机、复印机等都需要用电。

配电箱配线标准能确保这些商业设施里的电力供应安全、稳定，要是不按标准来，可能会出现局部停电或者电器损坏的情况，那对商家或者办公人员来说可就麻烦了。

## 三、术语定义1. 配电箱- 简单来说，配电箱就是一个集中控制和分配电能的箱子。

它里面装着各种开关、熔断器、断路器等电器元件，就像一个电力的中转站。

电能从电源（比如变压器）进入配电箱，然后配电箱再根据需要把电分配到不同的地方。

你可以想象它是一个电力的小枢纽，负责把电有条不紊地送到各个角落。

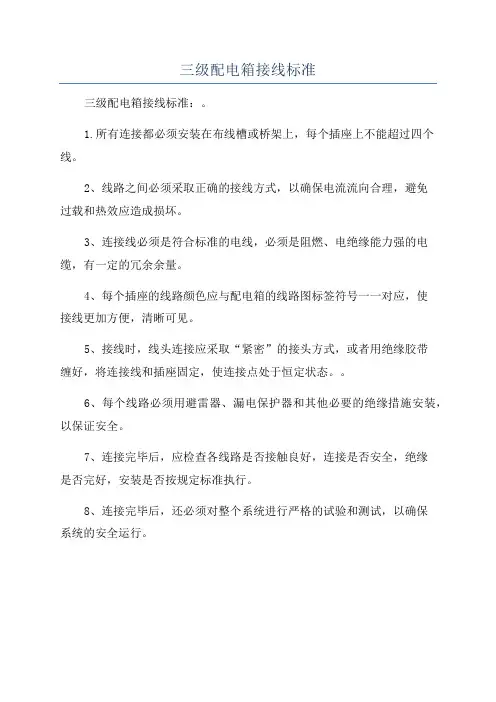

三级配电箱接线标准
三级配电箱接线标准：。

1.所有连接都必须安装在布线槽或桥架上，每个插座上不能超过四个线。

2、线路之间必须采取正确的接线方式，以确保电流流向合理，避免
过载和热效应造成损坏。

3、连接线必须是符合标准的电线，必须是阻燃、电绝缘能力强的电缆，有一定的冗余余量。

4、每个插座的线路颜色应与配电箱的线路图标签符号一一对应，使
接线更加方便，清晰可见。

5、接线时，线头连接应采取“紧密”的接头方式，或者用绝缘胶带
缠好，将连接线和插座固定，使连接点处于恒定状态。

6、每个线路必须用避雷器、漏电保护器和其他必要的绝缘措施安装，以保证安全。

7、连接完毕后，应检查各线路是否接触良好，连接是否安全，绝缘
是否完好，安装是否按规定标准执行。

8、连接完毕后，还必须对整个系统进行严格的试验和测试，以确保
系统的安全运行。

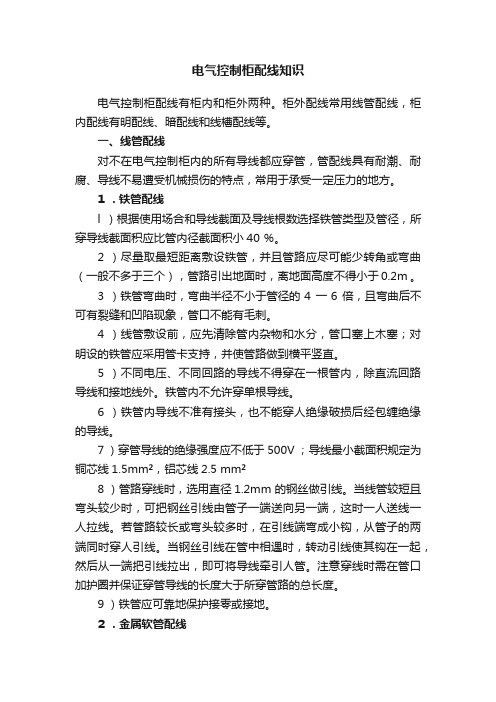

电气控制柜配线知识电气控制柜配线有柜内和柜外两种。

柜外配线常用线管配线，柜内配线有明配线、暗配线和线槽配线等。

一、线管配线对不在电气控制柜内的所有导线都应穿管，管配线具有耐潮、耐腐、导线不易遭受机械损伤的特点，常用于承受一定压力的地方。

1 ．铁管配线l ）根据使用场合和导线截面及导线根数选择铁管类型及管径，所穿导线截面积应比管内径截面积小40 ％。

2 ）尽量取最短距离敷设铁管，并且管路应尽可能少转角或弯曲（一般不多于三个），管路引出地面时，离地面高度不得小于0.2m 。

3 ）铁管弯曲时，弯曲半径不小于管径的4 一6 倍，且弯曲后不可有裂缝和凹陷现象，管口不能有毛刺。

4 ）线管敷设前，应先清除管内杂物和水分，管口塞上木塞；对明设的铁管应采用管卡支持，并使管路做到横平竖直。

5 ）不同电压、不同回路的导线不得穿在一根管内，除直流回路导线和接地线外。

铁管内不允许穿单根导线。

6 ）铁管内导线不准有接头，也不能穿人绝缘破损后经包缠绝缘的导线。

7 ）穿管导线的绝缘强度应不低于500V ；导线最小截面积规定为铜芯线1.5mm2，铝芯线2.5 mm28 ）管路穿线时，选用直径1.2mm 的钢丝做引线。

当线管较短且弯头较少时，可把钢丝引线由管子一端送向另一端，这时一人送线一人拉线。

若管路较长或弯头较多时，在引线端弯成小钩，从管子的两端同时穿人引线。

当钢丝引线在管中相遇时，转动引线使其钩在一起，然后从一端把引线拉出，即可将导线牵引人管。

注意穿线时需在管口加护圈并保证穿管导线的长度大于所穿管路的总长度。

9 ）铁管应可靠地保护接零或接地。

2 ．金属软管配线在机床本身各电器或设备之间的连接常采用金属软管配线，在使用金属软管配线时，应根据穿管导线的总截面选择金属软管的规格；对有脱节、凹陷的金属软管不能使用；金属软管两头应有接头连接，中间部分用管卡固定；对移动的金属软管应采用合适的固定方式且有足够的余量。

二、柜内的配线根据电气线路的特点、设备要求选择合理的电气控制柜内配线方式，下面介绍几种常见的配线方式。
