配电箱内部配线详细图解
- 格式:pdf
- 大小:9.52 MB
- 文档页数:24
三相四线供电时局部TN-S接零保护系统零线N、PE引出示意图(引出线形成三相五线制TN—S接零保护系统)L1 L2 L3 N重复接地接地极L50X5PE (接地极L50X5热镀锌角钢=不少于3处)DK接地极L50X5RCD接地极L50X5L1 L2 L3 N PE接地极L50X5YJ-01 总配电箱系统接线图注:本箱由终端型箱变引入正面YJBV-3*240+2*120-TCHR5-630/30YJBV-3*240+2*120-TC裸母线N-端子排DZ20L-630/4300YJLV3*240+2*120(修理房)CBM1-800/3300BLV3*185+1*120(空压机)3LA 3LBNPE-端子排PE 接地极背面YJLV-3*240-2*120HR5-400/30裸母线HR5-400/30裸母线N-端子排 DZ20L-400/3300YJLV-3*240-2*120-TCDZ20L-400/43003LA 3LB BLV3*185+1*120-TCPE-端子排NPE 接地极YJ-02 总配电箱系统接线图注:本箱由环网型箱变引入YJLV-3*240隔离开关串联YJLV-3*240+2*120-TCHR5-630/30 HR5-400/30裸母线裸母线 N-端子排DZ20L-400/4300 TGM10-600/330(备用)BLV3*185+1*120-TCN3LPE-端子排PE接地极EJ-01 分配电箱系统接线图注:本箱由环网型箱变引入RDL20-250/430-BRV2*6HR5-630/30母线连接板YJLV-3*240+2*120-TC3HZ1-630/330-BLV-3*185-TCN-端子排PE-端子排3LNPE 接地极EJ-02 分配电箱系统接线图注:该箱由EJ-09号箱下线引入3LN同断路器串联DZ20L-630/430YJLV-3*240+2*120-FPC75-DB BLV-3*185+2*120-WSDZ20L-630/430BLV-3*185+2*120-WS大里程供电3LPE-端子排N 小里程 PE接地极EJ-03 分配电箱系统接线图注:本箱由EJ-03号箱引入CDB2-125-BVR2*16 –WL1125ACDB2-125-BVR2*16-WL2125ACDB2-125-BVR2*16-WL3125ACDB2-125-BVR3*16-WL4CDB2-125-BVR3*16-WL5 DZ20L-250/430-YJLV-3*25+2*16-WS 3L 125A3L 250AN30mA CDB2-125-BVR3*16-WL63L 125APECDB2-125-BVR3*16-WL73L 125APE-端子排CDB2-125-BVR3*16-WL83L 125ACDB2-125-BVR3*16-WL93L 125A接地极EJ-04 分配电箱系统接线图注:本箱从EJ-09 号电箱引入YJLV-3*240+2*120-FPC75-DB计量表HR5-630/30电流互感器YJLV-3*240+2*120-FPC75-DB 600/5裸母线裸母线N母线RDM10L-400/430RDM10L-400/430RDM10L-400/430BLV-3*185+2*120-WS BLV-1*185+1*90-MT32-DB YJV-3*35+1*16-DB加工棚生活区一生活区二N—端子排3L PE—端子排NPE 接地极EJ-05 分配电箱系统接线图注:本电箱为加工棚各机具开关箱分配箱,由EJ-04号箱引入HR5-630/30BLV-3*185 DZ20Y-630/3300裸母线BLV3*185L1L2L31-CDM10-100/3300 同1 同1 同1 同1 同1 L1 L2 L3BLV-3*185+2*120-FPC75-TC2-CDM10-100/3300 同2 同2 同2 同2 同2N-端子排NPE PE-端子排EJ-06 分配电箱系统接线图注:本箱总线由EJ-04号箱引入RDM10-400/3300-YJLV-3*35+1*16FPC50-CE裸母线L1L2L3N NN 裸母线RDM10L-400/430 RDM10L-400/430 同左3LL3L2L1 N1CDB2-125 同1开关串联同1 同1 同1 同1 N-端子排PE-端子排SJ-01开关箱系统接线图100ANCBM8-100/330YJV-3*4+1*DZ15LE-100/4901-BVR-3*4-MT253L3LN100ANCBM8-100/330YJV-3*4+1*DZ15LE-100/4901-BVR-3*4-MT253L3LN100ANCBM8-100/330YJV-3*4+1*DZ15LE-100/4901-BVR-3*4-MT253L3LN100ANCBM8-100/330YJV-3*4+1*DZ15LE-100/4901-BVR-3*4-MT253L3LN100ANCBM8-100/330YJV-3*4+1*DZ15LE-100/4901-BVR-3*4-MT253L3LN100ANCBM8-100/330YJV-3*4+1*DZ15LE-100/4901-BVR-3*4-MT253L3LN100ANCBM8-100/330YJV-3*4+1*DZ15LE-100/4901-BVR-3*4-MT253L3LN100ANCBM8-100/330YJV-3*4+1*DZ15LE-100/4901-BVR-3*4-MT253L3LN100ANCBM8-100/330YJV-3*4+1*DZ15LE-100/4901-BVR-3*4-MT253L3LN100ANCBM8-100/330YJV-3*4+1*DZ15LE-100/4901-BVR-3*4-MT253L3LN100ANCBM8-100/330YJV-3*4+1*DZ15LE-100/4901-BVR-3*4-MT253L3LN100ANCBM8-100/330YJV-3*4+1*DZ15LE-100/4901-BVR-3*4-MT253L3LN100ANCBM8-100/330YJV-3*4+1*DZ15LE-100/4901-BVR-3*4-MT253L3LN。
迅速收藏!配电箱内部如何接线—附图详解配电箱接线是成套设备厂家电工的重要工作之一,接线工艺要做到让配电箱内部线路看起来整齐,相线分明,不能出现相线凌乱绞接、散乱等现象。
今天,太原成套配电箱厂家锦泰恒用实例图来详细讲解配电箱内部如何接线。
一、准备工作:1.箱体安装完毕。
2.元器件及辅材:空气开关、三相导线、扎带。
3.工具:手电钻,开口,内六角,螺丝批,压线钳,剥线钳,刀等。
4.注意事项:空开型号符合设计图纸、配电箱安装要求。
二、配电箱内导轨安装1.要求:导轨安装要水平,并与盖板空开操作孔相匹配。
2.导轨安装照片:三、配电箱内空开安装1.要求:①空开安装时首先要注意箱盖上空开安装孔位置,保证空开位置在箱盖预留位置。
其次开关安装时要从左向右排列,开关预留位应为一个整位。
②预留位一般放在配电箱右侧。
第一排总空开与分空开之间有预留一下完整的整位用于第一排空开配线。
2.第一排空开安装照片(第一排预留位置↓):3.空开安装好的照片:四、空开上零线的接线1.要求:①零线颜色要采用蓝色导线。
②照明及插座回路一般采用2.5mm2导线,每根导线所串连空开数量不得大于3个。
空调回路一般采用2.5mm2或4.0mm2导线,一根导线配一个空开。
③不同相之间零线不得共用,如由A相配出的第一根黄色导线连接了二个16A的照明开空,那么A相所配空开零线也只能配这两个空开,配完后直接边接到零线接线端子上。
④箱体内总空开与各分空开之间配线一般走左边,配电箱出线一般走右则。
⑤箱内配线要顺直不得有纹接现象,导线要用塑料扎带绑扎,扎带大小要合适,间距要均匀。
⑥导线弯曲应一致,且不得有死弯,防止损坏导线绝缘皮及内部铜芯。
2.空开零线接线照片(第一排):3.空开零线接线照片(第二排):五、第一排空开三相接线1.要求:①A相线为黄、B相线为绿、C相线为红。
②与零线连接要求相同。
2.第一排空开A相配线照片:3.第一排空开B相配线照片:4.第一排空开C相配线照片:5.第一排接好后的效果:六、第二排空开接线1.要求:①A相线为黄、B相线为绿、C相线为红。
三相五线制 TN-S 接零保护系统“三级配电”示意图总箱
分箱开关箱总隔离开关
总漏电保护器额定动作电流>30m A 漏电动作时间>0.1S 电流与时间乘积<30m A S
N
空开1
( 分路隔
离开关和
断路器)
空开2
( 分路隔
离开关和
断路器)
总空开
( 总隔离
开关和断
路器)
N
分路隔离
开关和断
路器
分路隔离
开关和断
路器
距离小
于30米
隔离开关
N
漏电保护器
额定动作电流<30m A潮湿/腐蚀时
<15m A漏电动作时间<0.1S
PE PE PE 距离
小于3米
进线进线
进线出线
接地电阻值小于
10Ω电缆线埋地(深度大于0.7米)或架
空
出线接地电阻
值小于10Ω接地电阻值小于10Ω。

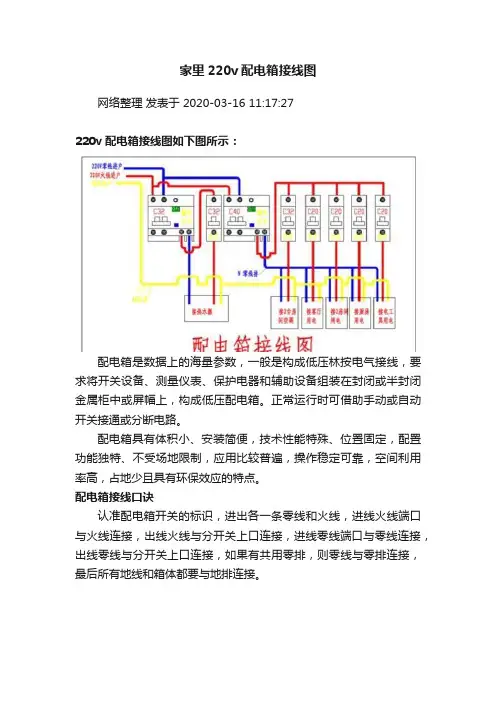

家里220v配电箱接线图网络整理发表于 2020-03-16 11:17:27220v配电箱接线图如下图所示:配电箱是数据上的海量参数,一般是构成低压林按电气接线,要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电箱。
正常运行时可借助手动或自动开关接通或分断电路。
配电箱具有体积小、安装简便,技术性能特殊、位置固定,配置功能独特、不受场地限制,应用比较普遍,操作稳定可靠,空间利用率高,占地少且具有环保效应的特点。
配电箱接线口诀认准配电箱开关的标识,进出各一条零线和火线,进线火线端口与火线连接,出线火线与分开关上口连接,进线零线端口与零线连接,出线零线与分开关上口连接,如果有共用零排,则零线与零排连接,最后所有地线和箱体都要与地排连接。
家装配电箱接线注意事项1、据齐家网专家介绍,家装配电箱根据箱体材质不同,主要可以分为两种,一种是金属外壳,另一种是塑料外壳,业主无论选择哪一种材质的配电箱,都要确保箱体完好无损。
2、电力线路主要有零线、火线和地线三种,注意安装家用配电箱时,必须将不同的线路分来汇流,并且所有线路都应完好无损,同时还要具备良好的绝缘性能,避免触电事故发生。
3、安装家用配电箱的位置应是干燥,有足够的通风条件,同时箱体要足够大,让空气开关有足够的空间,这样才能方便业主使用,注意配电箱禁止安装在密闭空间,以防火灾发生。
4、在安装家用配电箱时,必须保持垂直的方向,将配电箱埋入墙体中,若箱体需要开孔,注意开孔的位置必须光滑,同时各回路的电线必须足够长,避免出现接头。
声明:本文内容及配图由入驻作者撰写或者入驻合作网站授权转载。
文章观点仅代表作者本人,不代表电子发烧友网立场。
文章及其配图仅供工程师学习之用,如有内容图片侵权或者其他问题,请联系本站作侵删。
侵权投诉赞收藏相关话题••配电箱关注查看电子发烧友网收听电子行业动态,抢先知晓半导体行业。

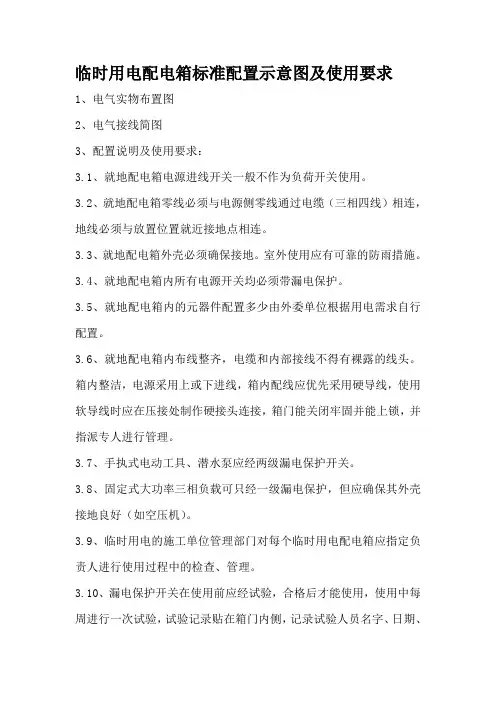

临时用电配电箱标准配置示意图及使用要求
1、电气实物布置图
2、电气接线简图
3、配置说明及使用要求:
3.1、就地配电箱电源进线开关一般不作为负荷开关使用。
3.2、就地配电箱零线必须与电源侧零线通过电缆(三相四线)相连,地线必须与放置位置就近接地点相连。
3.3、就地配电箱外壳必须确保接地。
室外使用应有可靠的防雨措施。
3.4、就地配电箱内所有电源开关均必须带漏电保护。
3.5、就地配电箱内的元器件配置多少由外委单位根据用电需求自行配置。
3.6、就地配电箱内布线整齐,电缆和内部接线不得有裸露的线头。
箱内整洁,电源采用上或下进线,箱内配线应优先采用硬导线,使用软导线时应在压接处制作硬接头连接,箱门能关闭牢固并能上锁,并指派专人进行管理。
3.7、手执式电动工具、潜水泵应经两级漏电保护开关。
3.8、固定式大功率三相负载可只经一级漏电保护,但应确保其外壳接地良好(如空压机)。
3.9、临时用电的施工单位管理部门对每个临时用电配电箱应指定负责人进行使用过程中的检查、管理。
3.10、漏电保护开关在使用前应经试验,合格后才能使用,使用中每周进行一次试验,试验记录贴在箱门内侧,记录试验人员名字、日期、
试验结论。
附表:漏电检查记录表格
设备管理部
2016年3月14日。
二级分配电箱接线系统图(图四)N淡蓝色BV—1X2NHD BV-3x2 HD/100 HD/100 HD/100 HD/100 H K2 L1.L2.L3N PZ15LE-- 同1 同1 同1 PZ15LE--40/3902 40/29030mA 30mA0.1S 0.1SL2. L3 标明设备名称及编号同左同左同左L2. (1、L3) NNN-端子排N------端子排PE-端子排PE-端子排进线端子引出线端子同左同左同左同左PE PE PE PE PE .N1 2 3 4 5二级分配电塔吊专用箱(图)N—BV—1X2NHD BV-3X2 H D100 20 HK2FQ-200 PZ15LE30MA 40/290N 0.1S 30mA0.1SN-端子排PE—端子排PE PE .N进线端子出线端子NPE开关箱接线系统图(图七)PZ15LE-PZ-40/3902HD-20 30mA(振动器)15mA)0.1SPE—端子排进线端子出线端子箱内用保持器固定进出入线PEPE三相四线供电时局部TN-S接零保护系统零线N、PE引出示意图(引出线形成三相五线制TN—S接零保护系统) (图八)LLL3 N重复接地接地极L50X5PE (接地极L50X5热镀锌角钢=不少于3处)DK接地极L50X5RCD接地极L50X5L3 N PE接地极L50X5。
