阴极保护检查片测试桩安装示意图

阴极保护测试桩
使
用
说
明
书
河南邦信防腐材料有限公司
2017年版
一、产品说明
测试桩用于阴极保护参数的检测,用来测量阴极保护系统的主要分布点的阴极保护电位、电流、接地电阻，绝缘装置的电绝缘性能，监测阳极运行状态等重要参数的测量装置。

本装置装有6个接线柱,可以根据设计单位的具体要求方便地组成电位、电流、牺牲阳极、绝缘性能测试桩或交叉管道测试桩等。

测试桩由桩体、测试接线板、测试导线和铭牌等几部分组成。

二、测试桩的分类:
按材质分:钢质测试桩、水泥测试桩、塑料测试桩、玻璃钢测试桩。

钢质测试桩又分为碳钢测试桩和不锈钢测试桩。

三、规格型号
常用测试桩型号规格
邦信型号规格
长×直径×壁厚（长×宽×高mm）
材质
BX-CS－1 3000×Φ108×4 碳钢BX-CS－2 1800×Φ89×3 碳钢BX-CS－3 1200×120×120 不锈钢BX-CS－4 1600×120×120 水泥BX-CS－5 1800×Φ89×4 玻璃钢
阴极保护测试桩安装示意图
河南邦信防腐材料有限公司
2017年版。

For personal use only in study and research; not for commercial use阴极保护测试桩安装和测量方法技术说明文件河南邦信防腐材料有限公司技术部（欢迎下载，请勿转载）阴极保护测试桩外观：阴极保护测试桩说明书：测试桩又称为测试桩检测桩，阴极保护桩，电位测试桩，电流测试桩。

按材质可分为钢制测试桩、水泥测试桩、塑钢测试桩、碳钢测试桩。

按使用环境可分为城网测试桩，埋地管道测试桩等。

主要用于埋地管道阴极保护参数的检测，是管道管理维护中必不可少的装置，按测试功能沿线布设。

测试桩可用于管道电位、电流、绝缘性能的测试，也可用于覆盖层检漏及交直流干扰的测试。

河南邦信公司根据客户要求设计出防盗、防爆测试桩和防御多功能测试桩、防爆型测试桩，采用最新工艺表面喷塑镀锌，有效防止测试桩在使用中本身的腐蚀。

河南邦信公司的测试桩采用无缝焊接技术，经久耐用，美观大方，是阴极保护参数测试桩理想选择。

钢管测试桩的说明：河南邦信公司生产的钢管测试桩主要有普通钢管测试桩、防雨型钢管测试桩。

常用尺寸如下：测试桩类型直径长度钢管测试桩Φ 108 1.5 米－ 3 米防雨测试桩Φ 108 1.5 米－ 3 米测试桩的分类:1、按材质分:钢质测试桩、水泥测试桩、塑料测试桩。

钢质测试桩又分为碳钢测试桩和不锈钢测试桩。

2、按功能分:●电位测试桩:主要用于检测保护电位●牺牲阳极测试桩:用于连接牺牲阳极,测量牺牲阳极的性能参数●电流测试桩:测量管中电流●保护效果测试桩:连接测试片可根据客户需求生产不同形状、不同规格产品.阴极保护水泥测试桩生产图片：阴极保护水泥测试桩内部接线端子图片：阴极保护钢制电流测试桩（喷塑）图片：阴极保护钢制电位测试桩内部测试板图片：阴极保护钢制测试桩铭牌铝牌订做图片：电位测试桩（防水型）图片：电位测试桩（防水型）内部测试板图片城镇天然气管道测试桩正面图：城镇天然气管道测试桩侧面图：PVC测试桩公里桩图片阴极保护不锈钢测试桩图片阴极保护交叉天然气管道测试桩与阴极保护测试桩配套的等电位连接器安装图与阴极保护测试桩配套的固态去耦合器安装图：阴极保护测试桩安装施工方法及检测方法：所有电缆通过测试桩钢管底部引到接线端子；根据设计要求确认埋深，测试电缆数量及接线方式：①电位测试桩：管道测试电缆接红色接线端子，参比电极电缆接黑色接线端子；②电化学测试桩：两只阳极所带电缆分别接测试装内的红色接线端子，管道测试电缆接上部黑色接线端子，参比电极电缆接下部黑色接线端子。

阴极保护检测片、失重检查片、阴极保护腐蚀试片的安装方式
图纸请联系河南邦信防腐材料有限公司索取，请勿截屏盗图。

注意事项
（1）失重检查片必须埋设至少24小时保证其充分极化后，再进行相关测试；
（2）现场必须选用经校准过的硫酸铜参比电极进行测试；
（3）使用数字万用表测量极化试片检查片瞬间断开电位时，应在断开0.5秒后读数并记录（通常为万用表显示的第二个数值）；
（4）一般情况下检查片的瞬间断开电位数值应保持缓慢降低，若快速下降则表示检查片没有充分阴极极化，需重新埋设完全极化后再测量；
（5）测量检查片阴极极化衰减或极化形成时，阴极保护电流中断周期应通过现场试验进行验证，必须保证试片既能充分极化又能获得去极化过程。

（6）可定制各种规格的阴极保护检查片，具体请咨询河南邦信防腐材料有限公司。

阴极保护的主要装置阴极保护的主要装置有：绝缘法兰、测试桩、检查片。

阴极保护还需要电源设施，辅助阳极，或代替直流电源的牺牲阳极等。

一、绝缘法兰绝缘法兰是在管道上安装的具有电绝缘性能的法兰接头。

它包括一对钢质金属法兰和法兰间的绝缘密封零件，法兰紧固件，以及紧固件与法兰间的电绝缘件，和与法兰相焊的一对钢质短管。

（一）绝缘法兰的作用与安装安装绝缘法兰的目的，是将被保护管道和不应受保护的金属体从导电性上分开。

它是在施加阴极保护的管段上设置的，以切断管道的电连续性为目的，具有电绝缘性的法兰接头。

如果没有此装置，保护电流将会沿着金属导体流到不应受保护的管道、金属体或大地从而增大电源功率的输出，缩短保护长度。

在杂散电流干扰区，绝缘法兰还可用来分割干扰区和非干扰区，减少杂散电流的干扰区域。

绝缘法兰一般安装在下列各处。

1.管道与站、库的连接处。

2.支管与干管的连接处。

3.有防腐层管段与裸管道的连接处。

4.管道大型穿、跨越的两端。

5.新、旧管道，不同材质管道的连接处。

6.杂散电流干扰区。

（二）绝缘法兰的构造与安装绝缘法兰分为比压密封型（简称I型）和自紧密封型（简称Ⅱ型）绝缘法兰。

I型绝缘法兰只应用于公称压力PN≤2.5MPa的场合。

I型和Ⅱ型绝缘法兰的结构分别见图1和图2。

绝缘密封垫片和紧固件绝缘零件在绝缘工作表面间的电阻值均应不小于500MΩ。

有关绝缘法兰的技术标准可参见SYJ16—84《绝缘法兰设计技术规定》。

制作I型绝缘法兰的绝缘垫片材料，可以采用橡胶石棉板、耐油橡胶石棉板、氯丁橡胶板、织物基氯丁橡胶板等。

制作Ⅱ型绝缘法兰的绝缘垫片材料，可以采用酚醛层压布板、环氧酚醛层压玻璃布板等。

绝缘螺栓衬套和螺栓垫圈的材料，推荐采用高强度的酚醛层压布板（棒）。

有关绝缘法兰的安装有以下规定：1.绝缘法兰的选择应根据使用的温度、压力及绝缘性能进行选择，应避免安装在有可燃性气体的封闭场所。

应预组装、检验合格后，才可整体焊接在装设处。

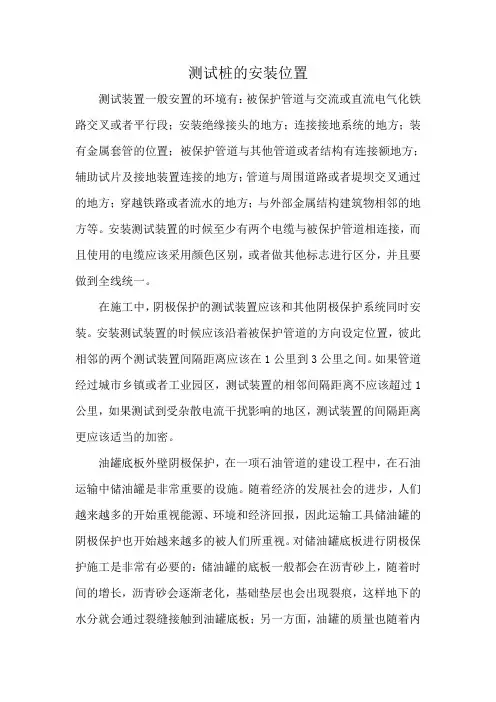

测试桩的安装位置测试装置一般安置的环境有：被保护管道与交流或直流电气化铁路交叉或者平行段；安装绝缘接头的地方；连接接地系统的地方；装有金属套管的位置；被保护管道与其他管道或者结构有连接额地方；辅助试片及接地装置连接的地方；管道与周围道路或者堤坝交叉通过的地方；穿越铁路或者流水的地方；与外部金属结构建筑物相邻的地方等。

安装测试装置的时候至少有两个电缆与被保护管道相连接，而且使用的电缆应该采用颜色区别，或者做其他标志进行区分，并且要做到全线统一。

在施工中，阴极保护的测试装置应该和其他阴极保护系统同时安装。

安装测试装置的时候应该沿着被保护管道的方向设定位置，彼此相邻的两个测试装置间隔距离应该在1公里到3公里之间。

如果管道经过城市乡镇或者工业园区，测试装置的相邻间隔距离不应该超过1公里，如果测试到受杂散电流干扰影响的地区，测试装置的间隔距离更应该适当的加密。

油罐底板外壁阴极保护，在一项石油管道的建设工程中，在石油运输中储油罐是非常重要的设施。

随着经济的发展社会的进步，人们越来越多的开始重视能源、环境和经济回报，因此运输工具储油罐的阴极保护也开始越来越多的被人们所重视。

对储油罐底板进行阴极保护施工是非常有必要的：储油罐的底板一般都会在沥青砂上，随着时间的增长，沥青砂会逐渐老化，基础垫层也会出现裂痕，这样地下的水分就会通过裂缝接触到油罐底板；另一方面，油罐的质量也随着内部液体的高度受到影响，时间长了就会发生变形。

两方面的因素如果同时产生，那么储油罐的使用寿命就会大大缩短，甚至出现危险。

因此，现在越来越多的商家都非常重视储油罐的阴极保护。

储油罐底板做阴极保护有部分基本的规定一定要遵守：如果储油罐底板的外表面有防腐层的时候，设置的阴极保护电流密度必须控制在5毫安每平米到10毫安每平米之间；如果储油罐底板的防腐层质量很差或者没有的时候，阴极保护的电流密度就要控制在10毫安到20毫安每平米之间。

阴极保护系统与测试装置要同时进行，因此，储油罐的测试规定也要同时进行：长效参比电极要埋在储油罐底板的下面，底板中心位置需要的参比电极应该选用长效硫酸铜或者高纯锌的参比电极；测试用的电缆线应该选用质量好，强度高，长度充足的；测量储罐底板的保护点位时可以在底板下面安装带孔塑料管。

阴极保护测试桩1. 引言阴极保护测试桩是一种用于测量和监测阴极保护系统有效性的设备。

阴极保护系统是一种常用的方法，用于防止金属结构（如钢结构）腐蚀的方法。

本文档将介绍阴极保护测试桩的工作原理、使用方法以及注意事项。

2. 工作原理阴极保护测试桩通过测量金属结构周围的电位来评估阴极保护系统的效果。

阴极保护系统通过在金属结构附近引入一个阴极电流，使金属结构成为一个阴极，并降低其电位，从而减少腐蚀的可能性。

测试桩一般由一个钢制或混凝土制成的桩体和一个附加的电极组成。

电极通常是一个放置在土壤中的铜杆，其电位可以与金属结构的电位进行比较。

通过测量电极和金属结构之间的电位差，可以确定阴极保护系统的效果。

3. 使用方法使用阴极保护测试桩的步骤如下：3.1 安装测试桩首先，需要选择一个合适的位置来安装测试桩。

安装位置应该在金属结构附近，并且足够接近以便进行电位测量。

将测试桩插入土壤中，确保桩体与土壤紧密接触。

使用适当的工具可以加强桩体与土壤之间的接触。

3.2 连接电极将电极连接到测试桩上。

电极一般具有一根铜杆，通过连接器连接到测试桩的电缆上。

确保电极与土壤紧密接触，以保证良好的电位测量。

3.3 连接测试设备将测试设备的电缆连接到测试桩上。

测试设备通常是一个便携式电位计，用于测量金属结构和电极之间的电位差。

确保正确连接测试设备，并确保设备工作正常。

3.4 测量电位差打开测试设备，并进行电位测量。

将电位计的探针分别与金属结构和电极接触，记录下两者之间的电位差。

根据电位差的数值，可以评估阴极保护系统的有效性。

4. 注意事项在使用阴极保护测试桩时，需要注意以下事项：•安装位置的选择非常重要，应该确保测试桩足够接近金属结构，并且不会受到其他干扰因素的影响。

•确保测试桩与土壤紧密接触，以确保良好的电位测量。

•在进行电位测量之前，应该先确保测试设备工作正常，并且正确连接到测试桩上。

•对于长期监测阴极保护系统的情况，应定期检查测试桩和电极的状态，并进行必要的维护和更换。

阴极保护测试桩的使用方法阴极保护测试桩的使用方法如下：
1.测试桩的安装：
•安装位置选择：测试桩一般安装在阴极保护系统的阳极保护区域中，使其能够在工作状态下与阴极保护系统中的阴极保护电流相连，形成电路。

安装时应注意将测试桩与阴极保护系统中的其他部分分离开来，以保证测试结果的准确性。

•安装步骤：首先进行原测试桩的开挖，露出测试桩底部的穿线孔。

然后使用不小于6mm²的测试电缆从原电位测试桩底部穿线孔引线至原电位测试桩接线板处，引线端头使用铜鼻子压紧固定，铜鼻子通过接线板处的跨接片与原管道测试线进行连接。

1.测试流程：
•测试前准备：清理干净参比电极底端的固体和杂质，将参比电极插入管道顶部上方1M范围的地表潮湿土壤中，保持参比电极与土壤电接触良好。

•开始测试：打开数字万用表，将量程选择在直流2V电压测试档，将黑色探针接在参比电极上，红色探针接在测试桩接线柱上，读取测量数据，并记录。

•数据分析：如发现保护电位达不到或超过允许范围时，应及时向上级领导汇报。

1.注意事项：
•在进行测试前，确保金属表面干燥、无杂物和涂层，以确保测量电极与金属表面的接触良好，避免测量误差。

•在使用测试桩时，应遵循相关的安全操作规程，确保人员安全和设备安全。

通过阴极保护测试桩的使用，可以监测管道的电位和电流输出，确保管道得到充分保护，延长其使用寿命。

此外，这种测试桩还可以用于电力系统中的电缆和变压器等设施的防腐保护。

请注意，以上仅为阴极保护测试桩的基本使用方法和注意事项。

在实际操作中，建议参考产品说明书或咨询相关领域的专家，以确保正确、安全地使用测试桩。

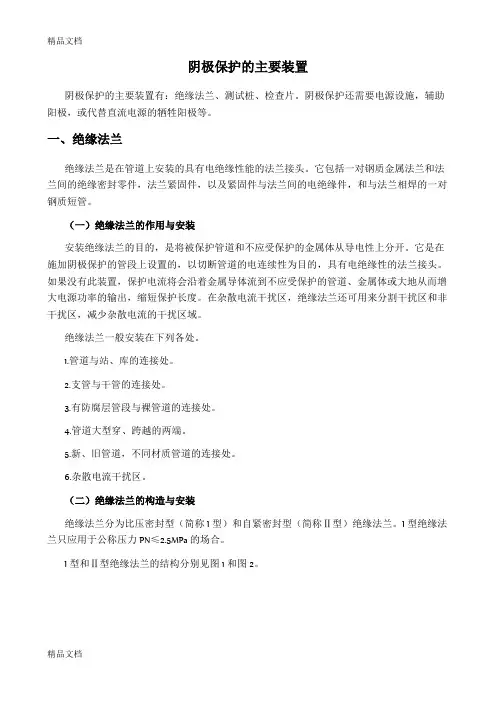

阴极保护的主要装置阴极保护的主要装置有：绝缘法兰、测试桩、检查片。

阴极保护还需要电源设备，协助阳极，或取代直流电源的牺牲阳极等。

一、绝缘法兰绝缘法兰是在管道上安装的拥有电绝缘性能的法兰接头。

它包含一对钢质金属法兰和法兰间的绝缘密封部件，法兰紧固件，以及紧固件与法兰间的电绝缘件，和与法兰相焊的一对钢质短管。

（一）绝缘法兰的作用与安装安装绝缘法兰的目的，是将被保护管道和不该受保护的金属体从导电性上分开。

它是在施加阴极保护的管段上设置的，以切断管道的电连续性为目的，拥有电绝缘性的法兰接头。

假如没有此装置，保护电流将会沿着金属导体流到不该受保护的管道、金属体或大地进而增大电源功率的输出，缩短保护长度。

在杂散电流扰乱区，绝缘法兰还可用来切割扰乱区和非扰乱区，减少杂散电流的扰乱地区。

绝缘法兰一般安装在以下各处。

1管.道与站、库的连结处。

2.支管与干管的连结处。

3.有防腐层管段与裸管道的连结处。

4.管道大型穿、超越的两头。

5.新、旧管道，不一样材质管道的连结处。

6.杂散电流扰乱区。

（二）绝缘法兰的结构与安装绝缘法兰分为比压密封型（简称 I 型）和自密切封型（简称Ⅱ型）绝缘法兰。

I 型绝缘法兰只应用于公称压力 PN≤的场合。

I 型和Ⅱ型绝缘法兰的结构分别见图1和图 2。

绝缘密封垫片和紧固件绝缘部件在绝缘工作表面间的电阻值均应不小于 500MΩ。

相关绝缘法兰的技术标准可拜见 SYJ 16—84《绝缘法兰设计技术规定》。

制作 I 型绝缘法兰的绝缘垫片资料，能够采纳橡胶石棉板、耐油橡胶石棉板、氯丁橡胶板、织物基氯丁橡胶板等。

制作Ⅱ型绝缘法兰的绝缘垫片资料，能够采纳酚醛层压布板、环氧酚醛层压玻璃布板等。

绝缘螺栓衬套和螺栓垫圈的资料，介绍采纳高强度的酚醛层压布板（棒）。

相关绝缘法兰的安装有以下规定：1绝.缘法兰的选择应依据使用的温度、压力及绝缘性能进行选择，应防止安装在有可燃性气体的关闭场所。

应预组装、查验合格后，才可整体焊接在装设处。
