下载文档原格式

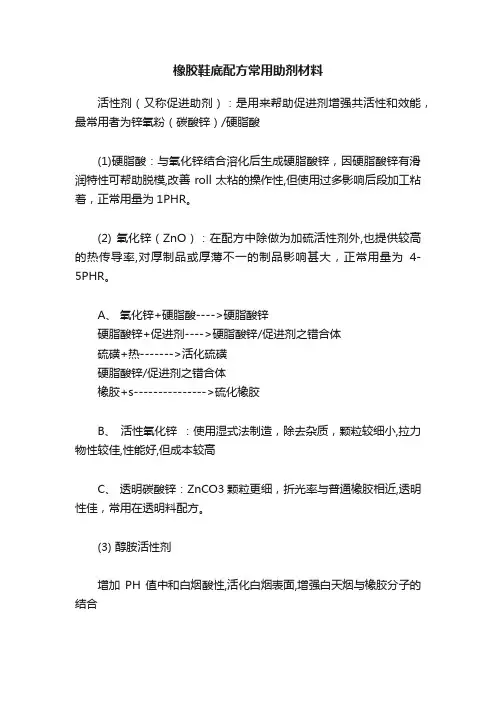

橡胶鞋底配方常用助剂材料活性剂（又称促进助剂）：是用来帮助促进剂增强共活性和效能，最常用者为锌氧粉（碳酸锌）/硬脂酸(1)硬脂酸：与氧化锌结合溶化后生成硬脂酸锌，因硬脂酸锌有滑润特性可帮助脱模,改善roll太粘的操作性,但使用过多影响后段加工粘着，正常用量为1PHR。
(2) 氧化锌（ZnO）：在配方中除做为加硫活性剂外,也提供较高的热传导率,对厚制品或厚薄不一的制品影响甚大，正常用量为4-5PHR。
A、氧化锌+硬脂酸---->硬脂酸锌硬脂酸锌+促进剂---->硬脂酸锌/促进剂之错合体硫磺+热------->活化硫磺硬脂酸锌/促进剂之错合体橡胶+s--------------->硫化橡胶B、活性氧化锌：使用湿式法制造，除去杂质，颗粒较细小,拉力物性较佳,性能好,但成本较高C、透明碳酸锌：ZnCO3颗粒更细，折光率与普通橡胶相近,透明性佳，常用在透明料配方。
(3) 醇胺活性剂增加PH值中和白烟酸性,活化白烟表面,增强白天烟与橡胶分子的结合A、DEG活性剂(乙二醇,易吸湿).鞋底配方用量约60-80克/公斤白烟，主要根据白烟的酸碱度决定。
白烟正常PH值为6-7.5范围内.PH 值越小，乙二醇用量越大。
注意DEG的用量，过多将导致胶料偏碱性，影响硫化时间和促进剂的促进效果。
B、PEG活性剂(聚乙二醇）用量约3PHR。
1987用量约1.5PHR。
配方使用PEG+1987(尿素类,脂肪酸类混合物)来取代以往之DEG 促进剂系统，其目的：避免Scorch(焦烧)问题；为固状，避免DEG液状磅秤上之困扰。
避免DEG因吸湿而导至分散不良及热压时间不稳定之困扰。
DEG可能导致健康问题。
硅烷类偶联剂主要作用于白碳黑与橡胶结合。
故也可分为活性剂。
防老剂：为避免橡胶在使用过程中受到紫外线及臭氧攻击以及热金属的催化,屈曲运动之影响而发生橡胶表面龟裂,发粘,硬度增加或降低等劣化情形,在橡胶配方中常常合并添加2-3种(少量)老防剂使表面形成保护膜而更增其抗臭氧等侵害,以达到多种不同的保护作用,但量太多会造成吐霜．橡胶老化类型：1. 橡胶热氧化2. 重金属催化氧化3. 紫外线催化氧化4. 臭氧老化5. 疲劳老化橡胶防老剂一、胺类防老剂1. 酮胺类==》丙酮和苯胺的缩合物。
橡胶制品加工常用助剂详解橡胶与乳胶配合剂材料详解！1、橡胶硫化体系助剂在橡胶工业中，习惯把使用目的相同或相关的助剂合称为体系。
例如，把硫化剂、硫化促进剂、活性剂及防焦剂统称为硫化体系，因为它们都与硫化有关。
硫化剂包括硫、硒、碲、含硫化合物、有机过氧化物、醌类化合物、胺类化合物、树脂类、金属氧化物和其它硫化剂；硫化促进剂包括二硫代氨基甲酸盐、黄原酸盐、秋兰姆、噻唑类、次磺酰胺、胺和醛胺缩合物、胍类、硫脲类；活化剂包括氧化锌、氧化镁、硬脂酸等。
所谓橡胶硫化，就是把具有塑性的胶料转变成为具有弹性的硫化胶的过程，即橡胶分子链在化学或物理因素的作用下产生化学交联作用，变成空间网状结构。
凡能引起橡胶产生交联作用的化学药品都可称之为硫化剂。
硫黄是其中最常用的一种。
用纯硫硫化的硫化胶不仅交联效率和交联密度很低，而且物理机械性能差，所以在胶料配方中一般很少使用纯硫体系。
采用的是一些有机多硫化物(主要品种有TMTD、TMTT、DTDM等)以及有机过氧化物(常用的品种有DCP、DTBP等)。
这些硫化剂的使用可以使胶料具有一些优良的特殊性能，如耐热性、耐老化性等。
另外还采用一些合成树脂类物质。
硫化剂能将线型的橡胶分子交联成网状结构。
在使用硫黄作硫化剂时，通常要配合一些化学药品来促进其硫化反应，从而提高生产效率和胶料性能。
能促进硫化作用的化学药品称为硫化促进剂。
硫化促进剂常用的品种有：硫化促进剂M、DM、MZ、OZ、NOBS、DZ、TT、TMTT等。
目前较好的硫化促进剂为季磷盐类，如1-邻苯二甲酰亚胺基酸基-4-丁基三苯基磷溴化物、双(苄基三苯基膦)亚胺氯化物、三苯基苄基氯化磷等，用量一般为0.4～0.7 份。
当然也可以使用复合硫化促进剂，除季磷盐外还可以添加季铵盐类，如四丁基苯并噻唑基硫化铵、双肉桂丙撑二胺等。
硫化促进剂能缩短硫化时间、降低硫化温度、减少硫黄用量。
噻唑类和次磺酰胺类是硫化促进剂的主体，约占其总量的70％～75％。
第一部分 国内主要橡胶助剂产品第一篇 橡胶硫化剂橡胶硫化剂DTDM化学名称：二硫代二吗啉英文名称：Morpholine disulfide；4，4′-dithiodimorpholine国内外同类产品名称：DTDM，Sulfasan R，Vulnoc RCAS注册号：[103-34-4]技术指标：Q/ZYCH17-2003项目指标外观白色或浅黄色粉末初熔点，℃≥118加热减量，%≤0．5灰分，%≤0．5总硫量，% 25-29基本性质：白色或浅黄色针状晶体，相对密度1.32-1.38。
溶于乙醇、丙酮、苯、二氯乙烷，不溶于水和脂肪烃。
使用特征：本品相对密度1.32-1.38，溶于乙醇、丙酮、苯、二氯乙烷，不溶于水和脂肪烃。
用作天然橡胶及合成橡胶硫化剂。
由于在硫化温度下能释放出活性硫，属于硫黄给予体型硫化剂。
有效活性硫含量约27%。
操作安全，即使与碱性炉黑配合也无焦烧之虞。
单独配用硫化速度慢，与噻唑、秋兰姆、二硫代氨基甲酸盐并用能提高硫化速度。
与少量硫黄并用效果更好。
水杨酸类酸性物质也能促进本品分解，加快硫化速度，但却使物理性能下降。
本品不喷霜，不污染，不变色，易分散。
硫化胶耐热，耐老化，变形小。
亦可用作促进剂。
主要用于制造轮胎、丁基内胎，各种耐热橡胶制品，特大特厚制品和浅色橡胶制品。
产品优点：⑴DTDM能适应140℃-200℃硫化温度，焦烧安全性好，到达正硫化温度后硫化速度加快，具有理想的硫化特性。
⑵DTDM在胶料中不喷霜、不污染、易分散，具有良好的加工性能。
⑶DTDM以释放出的活性硫硫化橡胶，具有高效硫化性能，能显著提高硫化胶的抗还原性。
⑷DTDM在胶料中能分解出具有胺类防老剂的吗啉自由基、可使硫化胶具有优良的耐热抗氧老化性能。
⑸DTDM具有良好的热性能，用于动态耐热橡胶制品的制造，可降低生热性NR和SNR，是极为理想的橡胶硫化剂。
DTDM硫化体系最佳配合如下：一般用量，份DTDM 硫黄促进剂CZ 促进剂M 促进剂TMTD 促进剂D1-2 0.3-1.0 0.5 / / /天然橡胶0.7-2 0.5-1.5 / 0.4 / 0.31-1.5 0-0.3 / / / 0.7丁腈橡胶 1 1 / / / /丁基橡胶 1.5 1 / 0-1.5 1-2 /注意事项：本品燃烧温度140℃，燃烧浓度下限20.5g/m3。

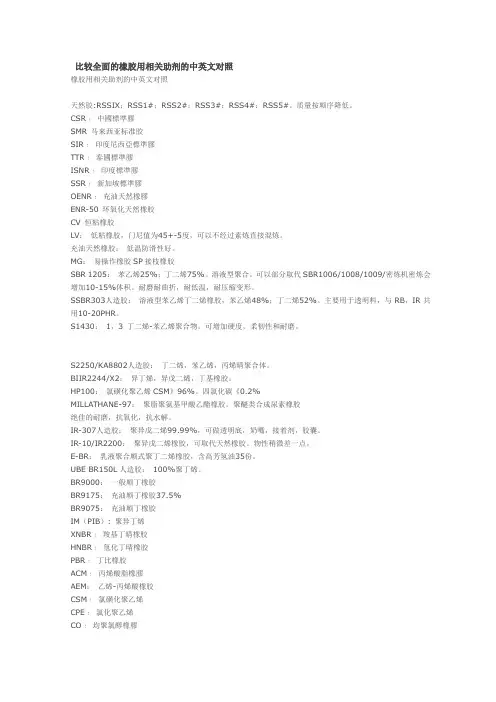

比较全面的橡胶用相关助剂的中英文对照橡胶用相关助剂的中英文对照天然胶:RSSIX；RSS1#；RSS2#；RSS3#；RSS4#；RSS5#。
质量按顺序降低。
CSR﹕中國標準膠SMR 马来西亚标准胶SIR﹕印度尼西亞標準膠TTR﹕泰國標準膠ISNR﹕印度標準膠SSR﹕新加坡標準膠OENR﹕充油天然橡膠ENR-50 环氧化天然橡胶CV 恒粘橡胶LV：低粘橡胶，门尼值为45+-5度，可以不经过素炼直接混炼。
充油天然橡胶：低温防滑性好。
MG：易操作橡胶SP接枝橡胶SBR 1205：苯乙烯25%；丁二烯75%。
溶液型聚合。
可以部分取代SBR1006/1008/1009/密炼机密炼会增加10-15%体积。
耐磨耐曲折，耐低温，耐压缩变形。
SSBR303人造胶：溶液型苯乙烯丁二烯橡胶，苯乙烯48%；丁二烯52%。
主要用于透明料，与RB，IR共用10-20PHR。
S1430：1，3 丁二烯-苯乙烯聚合物。
可增加硬度，柔韧性和耐磨。
S2250/KA8802人造胶：丁二烯，苯乙烯，丙烯晴聚合体。
BIIR2244/X2：异丁烯，异戊二烯，丁基橡胶。
HP100：氯磺化聚乙烯CSM》96%。
四氯化碳《0.2%MILLATHANE-97：聚脂聚氨基甲酸乙酯橡胶。
聚醚类合成尿素橡胶绝佳的耐磨，抗氧化，抗水解。
IR-307人造胶：聚异戊二烯99.99%，可做透明底，奶嘴，接着剂，胶囊。
IR-10/IR2200：聚异戊二烯橡胶，可取代天然橡胶。
物性稍微差一点。
E-BR：乳液聚合顺式聚丁二烯橡胶，含高芳氢油35份。
UBE BR150L人造胶：100%聚丁烯。
BR9000：一般顺丁橡胶BR9175：充油顺丁橡胶37.5%BR9075：充油顺丁橡胶IM（PIB）: 聚异丁烯XNBR﹕羧基丁晴橡胶HNBR﹕氫化丁晴橡胶PBR﹕丁比橡胶ACM﹕丙烯酸脂橡膠AEM：乙烯-丙烯酸橡胶CSM﹕氯磺化聚乙烯CPE﹕氯化聚乙烯CO﹕均聚氯醇橡膠ECO﹕共聚氯醇橡膠PUR（PU）﹕聚氨脂橡膠AU﹕聚脂型聚氨脂橡膠EU﹕聚迷型聚氨脂橡膠Q﹕硅橡膠MQ﹕二甲基硅橡膠MVQ﹕甲基乙烯基硅橡膠MPQ﹕甲基苯基硅橡膠MPVQ﹕甲基苯基乙烯基硅橡膠MFVQ﹕氟硅橡胶MNVQ﹕晴硅橡胶TPF﹕四丙氟橡胶PNF﹕氟化磷晴橡胶CNR﹕羧基亞硝基氟橡胶TPE﹕熱塑型彈性體TPNR﹕熱塑型天然橡膠SIS﹕熱塑型苯乙烯－异戊二烯嵌段共聚物TPO﹕熱塑型聚烯氰TPEE﹕熱塑型聚脂彈性體LPB﹕液体聚丁二烯LCR﹕液体氯丁橡膠PNBR﹕粉末丁晴橡膠PNR﹕粉末降冰片烯橡膠EVA﹕乙烯乙酸乙烯脂SBS﹕熱塑型苯乙烯－丁二烯嵌段共聚物SEBS﹕苯乙烯－乙烯－丁烯－苯乙烯嵌段共聚物TPV﹕熱塑型硫化膠EEA﹕熱塑型乙烯－丙烯酸乙脂彈性體PVC－TPE﹕聚氯乙烯熱塑型彈性體LNBR﹕液体丁晴橡膠PSR﹕液体聚硫橡膠PCR﹕粉末氯丁橡膠1，2-PB：低分子量的1，2聚丁二烯橡胶碳母料CMB：碳35.5%/聚合物54.5%/加工油4.4%UL00328 塑胶粒：醋酸乙烯醋28%，聚乙烯72% ELVALOYAC系列塑胶粒：乙烯丙烯酸正丁酯聚合物》99% LEVANELT800改质剂：乙烯与乙烯酯组成之聚合物。
常用橡胶促进剂简表赵老师（哲博检测暨杭州哲博化工科技有限公司分析检测中心，浙大国家大学科技园，杭州310013，Email: ***************）促进剂M(MBT)化学名称：2-硫醇基苯并噻唑分子式：C7H5NS2结构式：分子量167.25技术指标：项目指标优级品一级品二级品外观淡黄色或白色粉末熔点℃≥173.0 171.0 170.0加热减量% ≤0.30 0.40 0.50灰份%≤0.30 0.30 0.30筛余物(150 µm) %≤ 0.0 0.10 0.10用途：通用型促进剂，广泛用于各种橡胶，对天然胶和一般硫黄硫化合成胶具有快速促进作用，硫化平坦性很宽。
在氯丁胶和无硫硫化体系中又可作硫化延缓剂和抗焦烧剂。
本品还用作天然胶的化学增塑剂。
在橡胶中易分散，不污染，一般用量1-2份。
本品精制级可用作头胞类药物及其他药物的中间体。
性状：比重1.42，有苦味。
易溶于醋酸乙酯、丙酮。
溶于二氯甲烷、乙醚、氯仿、乙醇等有机溶剂和碱性碳酸盐溶液中。
微溶于苯，不溶于水和汽油。
产品贮存稳定性两年以上。
促进剂DM(MBTS)化学名称：二硫化二苯并噻唑分子式：C14H8N2S4结构式：分子量：332.46技术指标：项目指标优级品一级品二级品外观淡黄色或白色粉末熔点℃≥170.0 165.0 160.0加热减量% ≤0.30 0.40 0.50灰份%≤0.30 0.50 0.70 筛余物(150 µm) %≤ 0.0 0.10 0.10用途：天然胶、合成胶、再生胶通用型促进剂，一般多与其他促进剂并用。
适用于轮胎、胶带等制品。
性状：味苦无毒，不溶于水。
溶于酒精、乙醚等。
化学名称：N-环己基-2-苯并噻唑次磺酰胺分子式：C13H16N2S2结构式：分子量：264.41技术指标：项目指标优级品一级品合格品外观淡黄色结晶粉末熔点℃≥99.0 98.0 96加热减量% ≤0.20 0.30 0.50 灰份%≤0.20 0.30 0.40 筛余物(150 µm) %≤ 0.0 0.10 0.10用途：是优良的后效性促进剂，适用于天然胶、合成胶，能提高制品的物理机械性能。
标准橡胶配方
标准橡胶配方是根据具体橡胶制品的需求和性能要求进行设计的，因此不同类型和用途的橡胶制品会有不同的配方。
以下是一般橡胶制品常见的标准橡胶配方的成分和比例参考：
1. 橡胶基础材料：
- 天然橡胶：50% - 100%
- 合成橡胶（如丁苯橡胶、丁腈橡胶等）：0% - 50%
2. 填充剂：
- 炭黑：20% - 50%（用于增强橡胶的耐磨、抗老化性能）
- 无机填料（如白炭黑、硅石粉等）：0% - 20%（用于调节硬度、强度和耐磨性）
3. 加工助剂：
- 加硫剂（如硫化硫、硫醇类化合物）：1% - 5%（用于橡胶的硫化反应）
- 加热剂（如过氧化物）：0.5% - 5%（加速橡胶的硫化反应）
- 填充剂分散剂：0.5% - 3%（用于提高填充剂的分散性）
4. 弹性体改性剂：
- 塑化剂（如油类、酯类）：0% - 10%（用于提高橡胶的柔软性和延展性）
- 耐热剂（如酚醛树脂、聚酰胺）：0% - 10%（用于提高橡胶的耐高温性能）
以上配方只是一般参考，具体的橡胶制品配方还需要根据产品的具体要求进行调整。
同时，在实际生产中也会根据工艺要求和使用条件的变化进行微调和优化。
因此，如果需要具体的橡胶配方，建议咨询橡胶化学工程师或专业生产厂家以获得更准确的配方。
常用的橡胶促进剂大全根据化学结构的不同，促进剂分可以为噻唑类、秋兰姆类、次磺酰胺类、胍类、二硫代氨基甲酸盐类、醛胺类、黄原酸盐类和硫脲类等八大类。
一、噻唑类这是有机促进剂中较早的品种。
属于酸性促进剂。
其特点是具有较高的硫化活性，能赋予硫化胶良好的耐老化性能和耐疲劳性能。
所以在橡胶工业中应用比较广泛，耗用量较大。
主要品种有如下两种。
（1）2硫醇基苯并噻唑商品名称为促进剂M。
本品为淡黄色粉末，味极苦，无毒，贮藏稳定。
为通用型促进剂，对天然橡胶及二烯类通用合成橡胶具有快速促进作用，硫化平坦性较好，硫化临界温度为125℃，混炼时有脑炎烧的可能。
在橡胶中容易分散，不污染，但不适于食品用橡胶制品。
用作第一促进剂的用量为1~2份，作第二促进剂的用量为0.2~0.5份。
还可用于天然橡胶的塑解剂。
（2）二硫化二苯并噻唑商品名称为促进剂DM。
本品为淡黄色粉末，味苦，无毒，贮藏时稳定。
其特性和用途与M相似，但硫化临界温度为130℃。
140℃以上活性增大，有较好的后效性，硫化操作安全。
常与其它促进剂并用以提高其活性。
二、秋兰姆类这类促进剂呈酸性。
属于超速促进剂。
包括一硫化秋兰姆、二硫化秋兰和多硫化秋兰。
二硫化秋兰姆可用于无硫黄硫化有硫化剂。
作为促进剂一般用作第二促进剂，与噻唑类和次磺酰胺类促进剂并用以提高硫化速度。
与次磺酰胺类促进剂并用时，能延迟胶料开始反应的时间，硫化开始以后反应又能进行得特别快，硫化胶的硫化程度也比较高。
这种产用体系在低硫硫化中特别重要。
采用秋兰姆促进剂的硫化胶的物理机械性能和耐老化性能受促进剂和硫黄用量比例的影响。
一般来讲，硫黄用量正常，硫化胶的定伸强度较高，其它物理机械性能也比较好；当硫黄用量较低，促进用量较大时，则硫化胶的耐热老化性能可以得到改善。
秋兰姆类促进剂最常用的品种是二硫化四甲基秋兰姆，商品名称为促进剂TMTD，简称促进剂TT。
它既可作促进剂使用，也可作硫化剂使用。
用作促进剂时用量一般为0.2~0.3份。
【收藏】橡胶常用助剂说明！【收藏】橡胶常用助剂说明一、硫化剂1、硫黄，分普通硫黄、不溶性硫黄、胶体硫黄、升华硫黄、脱酸硫黄。
硫黄是主要的硫化剂、酸会延迟硫化，故硫黄不含酸在胶料中的溶解度随胶种而异。
随着温度的升高，硫黄溶解度会增加。
某些促进如；M增加会增加喷硫的现象。
为了防止喷霜一般硫黄是最后低温加入的。
硫黄的用量一般为2—2.5份。
使用不溶性硫黄能避免胶料早期硫化极时喷霜。
2、含硫化合物，如二硫化二吗啡啉、四硫化吗非啉、秋兰姆类促进剂等。
3、过氧化物硫化剂，最典型的如过氧化二异丙苯DCP，在正常条件下贮存稳定，是毒性最低过氧化物之一。
用于天然、合成聚乙烯树脂。
不能硫化丁基橡胶。
用于白色、透明、压缩变型低，极耐热制品。
过氧化物的用量增加，交联密度增加、定伸应力增强、压缩变型改善、耐热性能甚优、抗撕裂性能变差。
二、促进剂橡胶中加入促进剂能促进橡胶与硫化剂之间的反应，提高硫化速度，降低硫化温度，缩短硫化时间，减少硫化剂用量，同时硫化胶的物理机械性能化学性质也得到改善。
A、不同的橡胶采用不同的硫化体系、不同的促进剂类型。
B、促进剂对焦烧性能起着决定性的影响，正确的促进剂选择有助于胶料的混炼、压延、压出及操作安全性。
一般模压硫化需有一定的焦烧时间，而无模硫则不需过长的焦烧时间。
C、促进剂的抗焦烧性能与其临界温度有关，超过临界温度促进剂迅速活化，多种促进剂的配合使用时，有些促进剂会受到抑制，有些促进剂在临界温度下也会出现较大的活性。
D、促进剂的搭配应使胶料具有宽广的硫化平坦性。
橡胶是热不良导体，胶料表面内部受热情况并不一至，宽广的硫化平坦性是避免过硫，并使制品各部份硫化均匀的保证。
E、促进剂的合理搭配还能改善硫化胶的老化性能，有一定的塑解作用，可改善胶料的加工性能。
缺点，促进剂分散性差、污染性、目前使用的促进剂一般是没有毒的。
促进剂的介绍1、二硫代氨基甲酸盐类，最常用的如PZ适用于要求压缩变型低的丁基橡胶、耐老化性能优良的丁睛橡胶、三元乙丙橡胶。
经典橡胶配方大全1.NR（天然橡胶）硫化胶配方：-天然橡胶：100份-硫：1-3份-稳定剂：0.5-2.0份-缓冲剂：3-5份-加工助剂：3-5份-填料：50-100份-润滑剂：4-6份-加热剂：0.5-1.5份-加热稳定剂：0.5-1.0份2.SBR（丁苯橡胶）硫化胶配方：-丁苯橡胶：100份-硫：1.5-3份-稳定剂：0.5-2.0份-缓冲剂：3-5份-加工助剂：4-6份-填料：50-100份-润滑剂：4-6份-加热剂：0.5-1.5份-加热稳定剂：0.5-1.0份3.NBR（丁腈橡胶）硫化胶配方：-丁腈橡胶：100份-硫：2-4份-稳定剂：0.5-2.0份-缓冲剂：3-5份-加工助剂：4-6份-填料：50-100份-润滑剂：4-6份-加热剂：0.5-1.5份-加热稳定剂：0.5-1.0份4.EPDM（乙丙橡胶）硫化胶配方：-乙丙橡胶：100份-硫：2-3份-稳定剂：0.5-2.0份-缓冲剂：3-5份-加工助剂：3-5份-填料：50-100份-润滑剂：4-6份-加热剂：0.5-1.5份-加热稳定剂：0.5-1.0份5.CR（氯丁橡胶）硫化胶配方：-氯丁橡胶：100份-硫：2-3份-稳定剂：0.5-2.0份-缓冲剂：3-5份-加工助剂：3-5份-填料：50-100份-润滑剂：4-6份-加热剂：0.5-1.5份-加热稳定剂：0.5-1.0份以上是几种常见橡胶材料的硫化胶配方，不同的橡胶材料所需的添加剂比例和类型可能有所不同，具体的配方还需要根据实际需求和应用环境进行调整。
配方中的添加剂包括稳定剂、缓冲剂、加工助剂、填料、润滑剂、加热剂和加热稳定剂等，这些添加剂的作用包括提高橡胶的耐热性、耐候性、机械性能等。
在配方制备时，需要根据橡胶材料的性质和要制备的橡胶制品的具体要求来选择和调整添加剂的种类和用量。
常用橡胶促进剂简表
1.硫化促进剂：
-名称：硫化铵、硫化钠、硫化钾
-用途：用于橡胶的硫化反应，提高硫化速度和硫化效果。
-特点：可以稳定橡胶的加工性能，提高橡胶的耐热性和耐老化性。
2.活化剂：
-名称：锌二乙二醇酸酯（ZBEC）、锌二乙二胺、锌黄等
-用途：用于橡胶的硫化反应，增强硫化系统的活性，提高硫化速度和硫化效果。
-特点：活化剂具有活性高、硫化速度快、硫化效果好的特点，能够在较低的硫化温度下实现快速硫化。
3.负荷助剂：
-名称：石墨、碳黑、活性填料等
-用途：提高橡胶的强度、硬度和耐磨性，改善橡胶的物理特性。
-特点：负荷助剂可增加橡胶的骨架强度，强化橡胶的物理特性，提高橡胶制品的性能。
4.助焦剂：
-名称：活性氧化锌、氧化锌等
-用途：在硫化反应中起催化作用，促进硫化的进行。
-特点：助焦剂具有加速硫化反应、降低硫化温度、改善硫化效果的
特点，能够提高橡胶的硫化速度和硫化效率。
除了以上列举的常用橡胶促进剂，还有其他促进剂如抗氧剂、稳定剂、防霉剂等。
总的来说，常用橡胶促进剂能够提高橡胶的硫化速度和硫化效果，增
强橡胶的物理特性和耐热性，改善橡胶制品的性能。
这些促进剂在橡胶工
业中起着重要的作用，为橡胶制品的生产和应用提供了技术支持。
