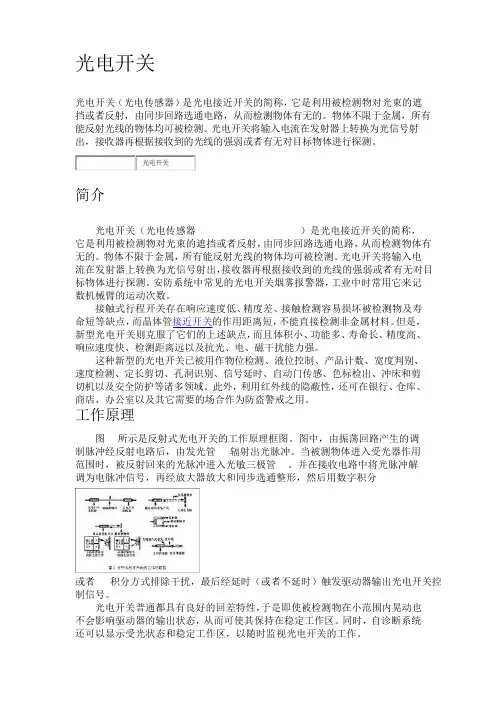

光电开关原理

光电开关光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或者反射，由同步回路选通电路，从而检测物体有无的。

物体不限于金属，所有能反射光线的物体均可被检测。

光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或者有无对目标物体进行探测。

4339268光电开关简介）是光电接近开关的简称，光电开关（光电传感器:photoelectric switch它是利用被检测物对光束的遮挡或者反射，由同步回路选通电路，从而检测物体有无的。

物体不限于金属，所有能反射光线的物体均可被检测。

光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或者有无对目标物体进行探测。

安防系统中常见的光电开关烟雾报警器，工业中时常用它来记数机械臂的运动次数。

接触式行程开关存在响应速度低、精度差、接触检测容易损坏被检测物及寿命短等缺点，而晶体管接近开关的作用距离短，不能直接检测非金属材料。

但是，新型光电开关则克服了它们的上述缺点，而且体积小、功能多、寿命长、精度高、响应速度快、检测距离远以及抗光、电、磁干扰能力强。

这种新型的光电开关已被用作物位检测、液位控制、产品计数、宽度判别、速度检测、定长剪切、孔洞识别、信号延时、自动门传感、色标检出、冲床和剪切机以及安全防护等诸多领域。

此外，利用红外线的隐蔽性，还可在银行、仓库、商店、办公室以及其它需要的场合作为防盗警戒之用。

工作原理图1所示是反射式光电开关的工作原理框图。

图中，由振荡回路产生的调制脉冲经反射电路后，由发光管GL辐射出光脉冲。

当被测物体进入受光器作用。

并在接收电路中将光脉冲解范围时，被反射回来的光脉冲进入光敏三极管DU调为电脉冲信号，再经放大器放大和同步选通整形，然后用数字积分或者RC积分方式排除干扰，最后经延时（或者不延时）触发驱动器输出光电开关控制信号。

光电开关普通都具有良好的回差特性，于是即使被检测物在小范围内晃动也不会影响驱动器的输出状态，从而可使其保持在稳定工作区。

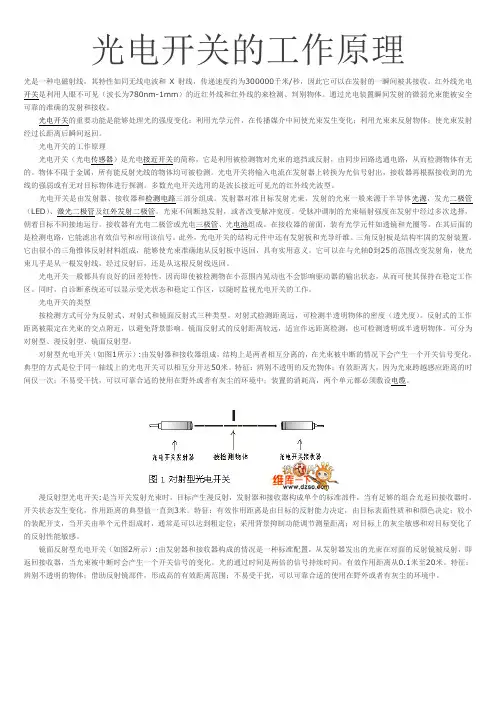

光电开关的工作原理光是一种电磁射线，其特性如同无线电波和X射线，传递速度约为300000千米/秒，因此它可以在发射的一瞬间被其接收。

红外线光电开关是利用人眼不可见（波长为780nm-1mm）的近红外线和红外线的来检测、判别物体。

通过光电装置瞬间发射的微弱光束能被安全可靠的准确的发射和接收。

光电开关的重要功能是能够处理光的强度变化：利用光学元件，在传播媒介中间使光束发生变化；利用光束来反射物体；使光束发射经过长距离后瞬间返回。

光电开关的工作原理光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。

物体不限于金属，所有能反射光线的物体均可被检测。

光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。

多数光电开关选用的是波长接近可见光的红外线光波型。

光电开关是由发射器、接收器和检测电路三部分组成。

发射器对准目标发射光束，发射的光束一般来源于半导体光源，发光二极管（LED）、激光二极管及红外发射二极管。

光束不间断地发射，或者改变脉冲宽度。

受脉冲调制的光束辐射强度在发射中经过多次选择，朝着目标不间接地运行。

接收器有光电二极管或光电三极管、光电池组成。

在接收器的前面，装有光学元件如透镜和光圈等。

在其后面的是检测电路，它能滤出有效信号和应用该信号。

此外，光电开关的结构元件中还有发射板和光导纤维。

三角反射板是结构牢固的发射装置。

它由很小的三角锥体反射材料组成，能够使光束准确地从反射板中返回，具有实用意义。

它可以在与光轴0到25的范围改变发射角，使光束几乎是从一根发射线，经过反射后，还是从这根反射线返回。

光电开关一般都具有良好的回差特性，因而即使被检测物在小范围内晃动也不会影响驱动器的输出状态，从而可使其保持在稳定工作区。

同时，自诊断系统还可以显示受光状态和稳定工作区，以随时监视光电开关的工作。

光电开关的类型按检测方式可分为反射式、对射式和镜面反射式三种类型。

光电开关原理及应用一、前言光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。

由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。

二、光电开关介绍1、工作原理光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。

物体不限于金属，所有能反射光线的物体均可被检测。

光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。

工作原理如图1所示。

多数光电开关选用的是波长接近可见光的红外线光波型。

图2是德国SICK公司的部分光电开关外型图。

2、光电开关的分类及术语解释（1）、分类①漫反射式光电开关：它是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，物体将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。

当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。

②镜反射式光电开关：它亦集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。

③对射式光电开关：它包含了在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器，当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。

当检测物体为不透明时，对射式光电开关是最可靠的检测装置。

④槽式光电开关：它通常采用标准的U 字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了开关量信号。

槽式光电开关比较适合检测高速运动的物体，并且它能分辨透明与半透明物体,使用安全可靠。

⑤光纤式光电开关：它采用塑料或玻璃光纤传感器来引导光线，可以对距离远的被检测物体进行检测。

光电开关的工作原理和故障分析光电开关工作原理光电开关的工作原理和故障分析光电开关工作原理由振荡回路产生的调制脉冲经反射电路后，由发光管GL辐射出光脉冲。

当被测物体进入受光器作用范围时，被反射回来的光脉冲进入光敏三极管DU。

并在接收电路中将光脉冲解调为电脉冲信号，再经放大器放大和同步选通整形，然后用数字积分或RC积分方式排出干扰，后经延时（或不延时）触发驱动器输出光电开关掌控信号。

光电开关一般都具有良好的回差特性，因而即使被检测物在小范围内晃动也不会影响驱动器的输出状态，从而可使其保持在稳定工作区。

同时，自诊断系统还可以显示受光状态和稳定工作区，以随时监视光电开关的工作。

光电开关的特点MGK系列光电开关是现代微电子技术进展的产物，是HGK系列红外光电开关的升级换代产品。

与以往的光电开关相比具有本身显著的特点：●具有自诊断稳定工作区指示功能，可适时告知工作状态是否牢靠；●对射式、反射式、镜面反射式光电开关都有防止相互干扰功能，安装便利；●对ES外同步（外诊断）掌控端的进行设置可在运行前预检光电开关是否正常工作。

并可随时接受计算机或可编程掌控器的停止或检测指令，外诊断与自诊断的适当组合可使光电开关智能化；●响应速度快，高速光电开关的响应速度可达到0.1ms，每分钟可进行30万次检测操作，能检出高速移动的微小物体；●接受专用集成电路和先进的SMT表面安装工艺，具有很高的牢靠性；●体积小（小仅203112mm）、重量轻，安装调试简单，并具有短路保护功能。

1. 工作原理：检测线上用的光电开关紧要是为了判定机动车是否到位（即是否驶上检测台）。

光电开关为成对使用，其中一个为发射端，一个为接收端。

发射端的光电开关有两根线，只要供上12V～240V直流或24V～240V的交流电即可正常工作，正常工作的表现为光电开关上的红色指示灯亮；接收端有五根线；其中两根线的颜色和发射端的两根线的颜色一样为电源供电；另外三根线中有一根为公共端（检测线上接+5V电源），一根为常开端，一根为常闭端，视光电开关的型号而定。

光电开关原理及应用一、前言光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。

由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。

? ?二、光电开关介绍1、工作原理光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。

物体不限于金属，所有能反射光线的物体均可被检测。

光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。

工作原理如图1所示。

多数光电开关选用的是波长接近可见光的红外线光波型。

图2是德国SICK公司的部分光电开关外型图。

2、光电开关的分类及术语解释（1）、分类①漫反射式光电开关：它是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，物体将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。

当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。

②镜反射式光电开关：它亦集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。

③对射式光电开关：它包含了在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器，当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。

当检测物体为不透明时，对射式光电开关是最可靠的检测装置。

④槽式光电开关：它通常采用标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了开关量信号。

槽式光电开关比较适合检测高速运动的物体，并且它能分辨透明与半透明物体,使用安全可靠。

⑤光纤式光电开关：它采用塑料或玻璃光纤传感器来引导光线，可以对距离远的被检测物体进行检测。

光电开关的工作原理
光电开关是一种使用光电效应来检测和测量物体位置、距离、速度等参数的传感器。

它包含一个光源和一个光敏接收器，通过光源发出光束，并通过光敏接收器接收光束的强度变化来判断物体的存在或者运动状态。

光电开关的工作原理如下：
1. 发射光束：光电开关中的光源通常为红外光源，它能够产生一个红外光束。

这个光束会沿着一条直线或者一个区域发射出去。

2. 接收光束：光电开关中的光敏接收器通常为光电二极管或光电三极管。

它会接收到光源发出的光束，并将光束转化为电信号。

3. 检测物体：当没有物体遮挡光束时，光束会被光敏接收器接收到，并转化为一个特定的电信号，表示物体不存在。

4. 遮挡检测：当有物体遮挡光束时，光束中的一部分或全部会被物体阻挡住，光敏接收器接收到的光强度会减小。

这时，光敏接收器会将光束的强度变化转化为一个电信号，表示物体存在。

5. 信号处理：光电开关通常会对光敏接收器接收到的电信号进行放大、滤波等处理，以保证信号的准确性和稳定性。

光电开关的工作原理可以应用于很多领域，例如自动门控制、流水线物体检测、机器人导航等等。

它具有响应速度快、精度高、可靠性好等优点，在物体检测和测量方面有着广泛的应用。

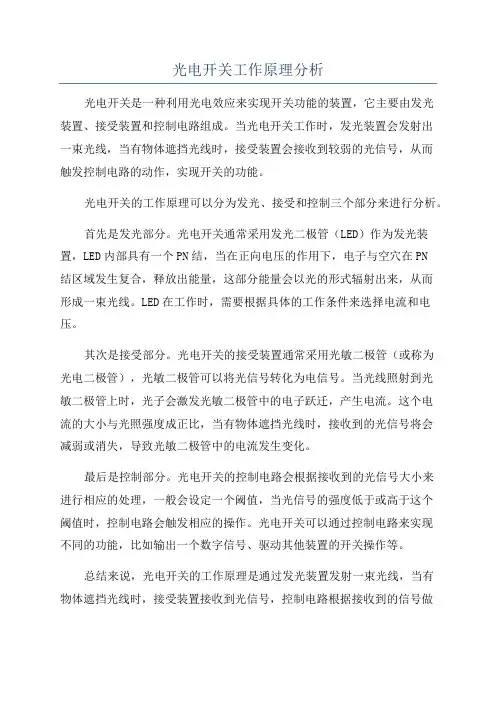

光电开关工作原理分析光电开关是一种利用光电效应来实现开关功能的装置，它主要由发光装置、接受装置和控制电路组成。

当光电开关工作时，发光装置会发射出一束光线，当有物体遮挡光线时，接受装置会接收到较弱的光信号，从而触发控制电路的动作，实现开关的功能。

光电开关的工作原理可以分为发光、接受和控制三个部分来进行分析。

首先是发光部分。

光电开关通常采用发光二极管（LED）作为发光装置，LED内部具有一个PN结，当在正向电压的作用下，电子与空穴在PN结区域发生复合，释放出能量，这部分能量会以光的形式辐射出来，从而形成一束光线。

LED在工作时，需要根据具体的工作条件来选择电流和电压。

其次是接受部分。

光电开关的接受装置通常采用光敏二极管（或称为光电二极管），光敏二极管可以将光信号转化为电信号。

当光线照射到光敏二极管上时，光子会激发光敏二极管中的电子跃迁，产生电流。

这个电流的大小与光照强度成正比，当有物体遮挡光线时，接收到的光信号将会减弱或消失，导致光敏二极管中的电流发生变化。

最后是控制部分。

光电开关的控制电路会根据接收到的光信号大小来进行相应的处理，一般会设定一个阈值，当光信号的强度低于或高于这个阈值时，控制电路会触发相应的操作。

光电开关可以通过控制电路来实现不同的功能，比如输出一个数字信号、驱动其他装置的开关操作等。

总结来说，光电开关的工作原理是通过发光装置发射一束光线，当有物体遮挡光线时，接受装置接收到光信号，控制电路根据接收到的信号做出相应的反应。

光电开关常用于工业自动化领域，可以实现非接触式的检测和测量，具有反应速度快、精度高、可靠性强等优点。

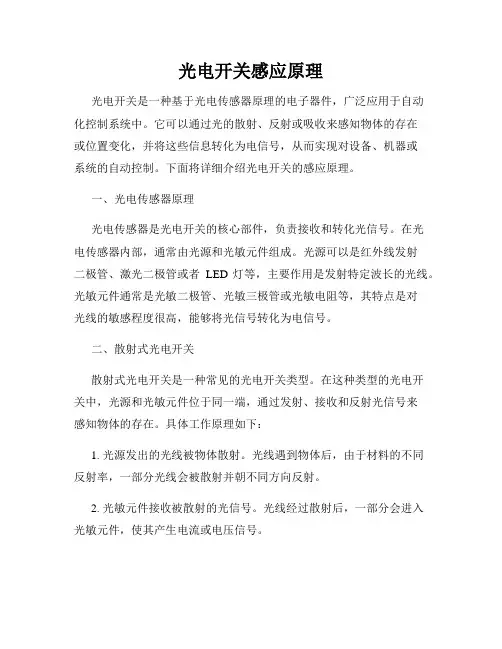

光电开关感应原理光电开关是一种基于光电传感器原理的电子器件，广泛应用于自动化控制系统中。

它可以通过光的散射、反射或吸收来感知物体的存在或位置变化，并将这些信息转化为电信号，从而实现对设备、机器或系统的自动控制。

下面将详细介绍光电开关的感应原理。

一、光电传感器原理光电传感器是光电开关的核心部件，负责接收和转化光信号。

在光电传感器内部，通常由光源和光敏元件组成。

光源可以是红外线发射二极管、激光二极管或者LED灯等，主要作用是发射特定波长的光线。

光敏元件通常是光敏二极管、光敏三极管或光敏电阻等，其特点是对光线的敏感程度很高，能够将光信号转化为电信号。

二、散射式光电开关散射式光电开关是一种常见的光电开关类型。

在这种类型的光电开关中，光源和光敏元件位于同一端，通过发射、接收和反射光信号来感知物体的存在。

具体工作原理如下：1. 光源发出的光线被物体散射。

光线遇到物体后，由于材料的不同反射率，一部分光线会被散射并朝不同方向反射。

2. 光敏元件接收被散射的光信号。

光线经过散射后，一部分会进入光敏元件，使其产生电流或电压信号。

3. 光敏元件输出信号触发控制。

当光敏元件接收到足够的光信号时，输出的电流或电压会触发相应的控制信号，从而启动或停止设备或系统。

散射式光电开关的工作原理简单、灵敏度较高，但对工作环境的要求相对较高，比如有较强的环境光干扰或反射面积较小的情况下，可能会影响其正常工作。

三、反射式光电开关反射式光电开关是另一种常见的光电开关类型。

在这种类型的光电开关中，光源和光敏元件位于相对的两端，通过光的反射来感知物体的存在。

具体工作原理如下：1. 光源发出的光线被物体反射。

光线照射到物体上后，一部分光线会被物体反射回来。

2. 反射的光线被光敏元件接收。

光线经过反射后，一部分会进入光敏元件，使其产生电流或电压信号。

3. 光敏元件输出信号触发控制。

当光敏元件接收到足够的光信号时，输出的电流或电压会触发相应的控制信号，从而启动或停止设备或系统。

光电开关原理及应用一、前言光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。

由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。

? ?二、光电开关介绍1、工作原理光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。

物体不限于金属，所有能反射光线的物体均可被检测。

光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。

工作原理如图1所示。

多数光电开关选用的是波长接近可见光的红外线光波型。

图2是德国SICK公司的部分光电开关外型图。

2、光电开关的分类及术语解释（1）、分类①漫反射式光电开关：它是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，物体将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。

当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。

②镜反射式光电开关：它亦集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。

③对射式光电开关：它包含了在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器，当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。

当检测物体为不透明时，对射式光电开关是最可靠的检测装置。

④槽式光电开关：它通常采用标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了开关量信号。

槽式光电开关比较适合检测高速运动的物体，并且它能分辨透明与半透明物体,使用安全可靠。

⑤光纤式光电开关：它采用塑料或玻璃光纤传感器来引导光线，可以对距离远的被检测物体进行检测。

光电开关的原理光电开关是一种利用光电效应来探测、控制物体位置、存在与否的一种传感器装置。

它主要由光源、光电探测器和信号处理电路组成。

光电开关的原理是利用光源发出的光束照射到被测物体上，被测物体会对光束产生遮挡或反射，光电探测器接收到被测物体对光束的影响，通过信号处理电路将这些影响转化成电信号，从而实现对被测物体的探测和控制。

光电开关主要分为对射型和反射型两种。

对射型光电开关是将光源和光电探测器分别安装在被测物体的两侧，被测物体遮挡光束时，光电探测器接收不到光束，从而产生信号；反射型光电开关则是将光源和光电探测器安装在一侧，被测物体遮挡或反射光束时，光电探测器接收到不同的光信号，也可以实现对被测物体的探测和控制。

光电开关的原理是基于光电效应的。

光电效应是指当光束照射到物体表面时，光子的能量被物体的电子吸收，使得电子跃迁到高能级，从而产生电子-空穴对。

光电探测器中的光敏元件会对这些电子-空穴对产生响应，将其转化为电信号。

因此，光电开关能够通过光源和光电探测器之间的光束来探测物体的位置、存在与否，并将这些信息转化为电信号输出。

光电开关的原理非常简单，但在实际应用中具有广泛的用途。

它可以用于工业自动化生产线上的物体检测、计数、定位等功能，也可以用于家用电器的感应开关、安防系统的监控等领域。

由于光电开关具有高精度、快速响应、不受物体材质、颜色等影响的特点，因此在自动化控制领域有着重要的地位。

总的来说，光电开关的原理是利用光源发出的光束和光电探测器接收到的光信号来实现对被测物体的探测和控制。

通过光电效应的原理，光电开关能够实现高精度、快速响应的功能，广泛应用于工业自动化、家用电器、安防系统等领域，为生产和生活带来了很大的便利。

光电开关原理及应用一、前言光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。

由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。

二、光电开关介绍1、工作原理光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。

物体不限于金属，所有能反射光线的物体均可被检测。

光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。

工作原理如图1所示。

多数光电开关选用的是波长接近可见光的红外线光波型。

图2是德国SICK公司的部分光电开关外型图。

2、光电开关的分类及术语解释（1）、分类①漫反射式光电开关：它是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，物体将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。

当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。

②镜反射式光电开关：它亦集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。

③对射式光电开关：它包含了在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器，当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。

当检测物体为不透明时，对射式光电开关是最可靠的检测装置。

④槽式光电开关：它通常采用标准的U 字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了开关量信号。

槽式光电开关比较适合检测高速运动的物体，并且它能分辨透明与半透明物体,使用安全可靠。

⑤光纤式光电开关：它采用塑料或玻璃光纤传感器来引导光线，可以对距离远的被检测物体进行检测。

光电开关的原理光电开关是一种能够通过光信号来感知物体位置、检测物体状态的传感器。

它包括光源、光电器件和信号处理电路三个部分。

光电开关的工作原理是：当光源发出光线照射到被测物体上时，光线会被物体反射或散射。

这些反射或散射的光线会再次被光电器件接收到，产生光电效应，使其输出电流或电压信号。

信号处理电路会根据这些信号的变化情况，来判断被测物体是否存在、其位置和运动状态等信息。

光电开关可以分为三种类型：1. 光电传感器：一般由红外LED作为光源，具有高精度、高灵敏度、快速响应等特点，适用于各种自动控制系统。

2. 光电开关：工作时将发射和接收器集成在一个外壳中，通常使用可见光LED作为光源，主要用于自动门、触摸面板、计数器等应用场合。

3. 光电障碍传感器：一般由发射器和接收器组成，常用于安全防护、物流输送、机床自动化等领域。

当然，以下是关于光电开关的一些补充信息：1. 光电开关的工作距离和检测角度都有一定的范围，需要根据具体情况选择不同类型和参数的产品。

2. 光电开关的光源一般分为可见光和红外光两种，其中红外光波长长，穿透力强，在远距离和复杂环境下更加稳定可靠。

3. 光电开关可以实现非接触式检测，不会对被检测物体造成损伤、污染等影响，因此在精密制造和医疗器械等领域有广泛应用。

4. 光电开关的故障可能会受到外部干扰或光照强度变化等因素的影响，因此在使用时应注意保持良好的环境和使用条件，避免误判和误操作。

光电开关作为一种高科技的传感器，已经得到了广泛的应用和发展，并且随着自动化技术的不断提升，光电开关利用光信号进行物体检测和控制，具有响应快、鲁棒性好、耐久性高等优点，被广泛应用于工业自动化控制中的位置、距离、速度、防护、计数等方面。

光电开关原理及应用一、前言光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。

由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。

二、光电开关介绍1、工作原理光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。

物体不限于金属，所有能反射光线的物体均可被检测。

光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。

工作原理如图1所示。

多数光电开关选用的是波长接近可见光的红外线光波型。

图2是德国SICK公司的部分光电开关外型图。

2、光电开关的分类及术语解释（1）、分类①漫反射式光电开关：它是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，物体将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。

当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。

②镜反射式光电开关：它亦集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。

③对射式光电开关：它包含了在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器，当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。

当检测物体为不透明时，对射式光电开关是最可靠的检测装置。

④槽式光电开关：它通常采用标准的U 字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了开关量信号。

槽式光电开关比较适合检测高速运动的物体，并且它能分辨透明与半透明物体,使用安全可靠。

⑤光纤式光电开关：它采用塑料或玻璃光纤传感器来引导光线，可以对距离远的被检测物体进行检测。

光电开关工作原理与特点光电开关工作原理下面介绍三种类型的光电分别是对射型对射型原理：直射光在空气中和水中时,总是直线传播。

使用对射型传感器外置的开又来检微小物体的示例便是运用了这种原理,物体挡在投光和受光器之间,受光器接收不到投光器的光,就会有信号给出。

反射（正反射、回归反射、扩散反射）在镜面和玻璃平面上,光会以与入射角相同的角度反射,称为正反时。

3个平面相互直角般组合的形状称为三面直角棱镜。

假如面对三面直角棱镜投光,将反复进行正反射,终的反射光将向投光的反方向行进。

这样的反射称为回归反射。

多数的回归反射板都是由数角的三面直角棱镜按規律排列而构成的。

此外,在白纸等没有光泽性的表面上,光线将向各个方向反射,这样的反射称为扩散反射。

扩反射型将该原理作为检方式。

它的特点有①检距离长假如在对射型中保留10以上的检距离等,便能实现其他检洞手段（磁性、超声波等）无法达到的长距离检。

②对检物体的限制少由于以检物体引起的遮光和反射为检原理,所以不象接近传感器等将检物体限定在金属,它可对玻瑞・塑料・木材・液体等几乎全部物体进行检。

③向应时间短光本身为高速,并且传感器的电路都由电子零件构成,所以不包含机械性工作时间,响应时间特别短。

④分率高能通过设计技术使投光光東集中在小光点,或通过构成特别的受光光学系统,来实现高分辦率。

也可进行微小物体的检和高精度的位置检。

⑤可实现非接触的检可以无须机械性地接检物体实现检,因此不会对检物体和传感器造成损伤。

因此,传感器能长期使用。

⑥可实现色判别通过检物体形成的光的反射率和吸取率依据被投光的光线波长和检物体的色组合而有所差异。

利用这种性质,可对检物体的进行检。

⑦便于调整在投射可视光的类型中,投光光束是眼睛可见的,便于对检物体的位置进行调整。

光电开关的原理介绍光电开关利用光的可传播性、可阻拦性、可反射性设计出来的一种光电信号转换的电子式开关光电开关又叫光电传感器，广泛应用于工业自动化设备和报警装置上。

光电开关原理及应用光电开关是一种依据光电效应，将光能转化为电信号的装置。

通过感应光的存在与否，来实现电器的开启或关闭。

它广泛应用于自动化控制领域，如工业生产、交通信号灯、安防监控等。

光电开关的原理主要包括两个方面：光电效应和电路控制。

首先是光电效应。

光电效应是指在特定条件下，当光线照射到材料表面时，会产生电子的弛豫和电子的排斥现象。

根据这一原理，将光电开关的工作电源和感光元件连结在一起，当有光照射到感光元件时，会产生电流或电压信号。

其次是电路控制。

光电开关通常由发光二极管（LED）、光敏三极管、信号电路和输出装置等组成。

当光线射到光敏三极管上产生电流，信号电路进行增强和处理，然后控制输出装置的开闭状态，实现光电开关的功能。

光电开关具有多种应用。

首先是工业自动化生产。

在生产线上，往往需要通过光电开关来检测物体的存在与否，实现自动化控制。

如光电开关可以用来监测流水线上的产品是否顺利通过，以便控制后续工作的开展。

另外，光电开关还可以用于检测机器人的姿态和位置，实现机器人的控制和定位。

其次是交通信号灯。

光电开关常用于交通信号灯的控制。

通过安装在道路上的光电开关，可以检测道路上车辆和行人的存在与否，从而根据周围环境的不同，智能地实现交通信号灯的切换。

这样可以更加有效地处理交通拥堵和减少交通事故。

再次是安防监控。

光电开关在安防监控中的应用非常广泛。

通过安装在门窗、墙壁等地方的光电开关，可以及时感知到有人靠近或经过，并通过控制报警器、视频监控等方式进行警示和采集证据。

这样可以提高安防监控的效果，保护财产和人身安全。

此外，光电开关还可以应用于荧光检测、流量控制、温度测量、物体计数等领域。

总结起来，光电开关利用光电效应和电路控制的原理，可以将光能转化为电信号，实现自动化控制。

它在各个领域有着重要的应用价值，为我们的生活带来了诸多便利和安全保障。

光电开关的原理及应用教案一、引言光电开关是一种应用广泛的传感器，通过利用光电效应实现物体的检测和触发信号的输出。

它不仅具有高精度、高可靠性、高灵敏度的特点，而且具有耐污染、耐干扰、无接触等优点，因此在工业自动化控制中得到了广泛的应用。

本教案将详细介绍光电开关的原理以及其在实际应用中的教学方法。

二、光电开关的原理2.1 光电效应的基本原理光电开关的工作原理基于光电效应，即光对物质的激发作用。

当光照射到某些物质表面时，会引起物质内电子的激发和运动，从而产生电荷。

光电开关利用这种电荷的变化来检测物体的存在与否，从而实现相应的控制。

2.2 光电开关的组成结构光电开关一般由光源、光电传感器和输出电路三部分组成。

光源负责产生光信号，光电传感器负责接收光信号并转换为电信号，输出电路负责处理电信号并输出相应的控制信号。

三、光电开关的应用3.1 工业自动化控制领域光电开关在工业自动化控制领域中具有广泛的应用。

它可以用于物体的检测、计数和定位等操作。

例如，在生产线上，可以利用光电开关来检测产品的到位情况，实现自动化的生产流程。

3.2 家居安防领域光电开关也可以应用于家居安防领域。

通过安装在门窗等位置，光电开关可以检测是否有人进入或离开，从而及时报警并采取相应的防范措施。

3.3 其他应用领域除了工业自动化控制和家居安防领域外，光电开关还可以应用于许多其他领域，如交通控制、医疗器械、环境监测等。

它在这些领域中起到了重要的作用，提高了生产效率和生活质量。

四、光电开关的教学方法4.1 实验操作演示在教学过程中，可以通过实验操作演示来加深学生对光电开关原理的理解。

可以准备一组光电开关实验装置，让学生观察光电开关的组成结构，并进行实际操作。

通过观察和实验，学生可以更加直观地理解光电开关的工作原理。

4.2 案例分析讨论除了实验操作演示外，教师还可以引导学生进行案例分析讨论。

可以选择一些实际应用中的光电开关案例，让学生分析其中的原理和应用场景。

光电开关工作原理光电开关是一种利用光电效应工作的传感器。

它可以将光信号转化为电信号，从而实现对物体存在与否、位置等信息的检测。

光电开关通常由光源、接收器和电路控制部分组成。

光源发出一束光束，经过透镜或反射进入接收器。

当有物体遮挡光束时，接收器会感受到光信号的变化，进而引发电路产生电信号，从而实现物体检测的目的。

光电开关的工作原理主要基于光电效应和光散射的原理。

1.光电效应：光电开关中的光电器件通常采用光电二极管或光敏三极管。

当光束照射到光电二极管或光敏三极管上时，光的能量会激发其中的电子，使之从价带跃迁到导带，从而产生电流。

根据光电二极管或光敏三极管的不同结构和工作原理，可分为反向光电效应、正向光电效应和内光电效应等。

2.光散射：光电开关中的光源通常选择红外光或激光等，在照射物体表面时，光束会发生光散射现象。

光电开关接收器接收到经过光散射的光信号后，通过光电效应生成电信号，从而判断物体的存在与否。

根据上述的工作原理，光电开关可分为反射型、透射型和侧射型三种类型。

1.反射型光电开关：反射型光电开关中，光源和接收器在同一侧，通过一块反射板或者物体本身的反射来接受光束。

当物体遮挡了光源产生的光束后，光信号就会被接收到。

这种类型的光电开关适用于需要检测物体的存在与否、位置、剥落等场景。

2.透射型光电开关：透射型光电开关中，光源和接收器在两侧，物体必须在光源和接收器之间才能被检测到。

当物体遮挡了光源和接收器之间的光束时，光信号就会被接收到。

这种类型的光电开关适用于检测物体通过或阻挡等场景。

3.侧射型光电开关：侧射型光电开关中，光源和接收器在同一侧，通过物体的边缘反射光来接受光信号。

当物体接近光源和接收器时，光信号就会被接收到。

这种类型的光电开关适用于检测物体靠近或离开等场景。

除了基本的工作原理外，光电开关还可以通过调整光源的强度、接收器的灵敏度与位置、滤光器的使用等方式来进行优化，使其能够适应不同的环境和需求。
