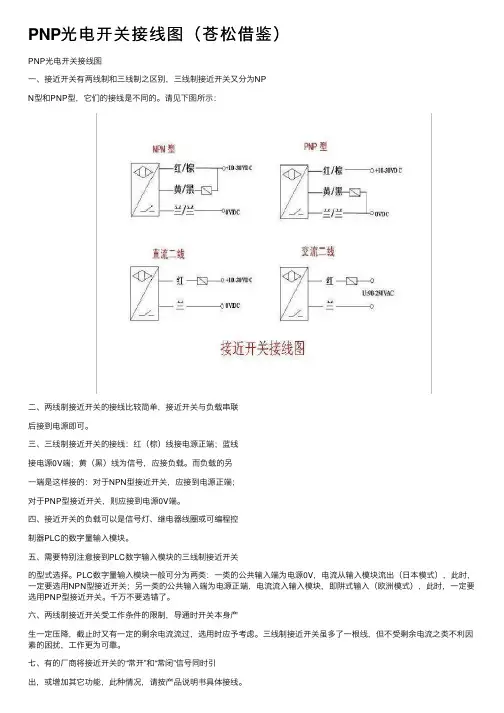

⼀、接近开关有两线制和三线制之区别，三线制接近开关⼜分为NP
N型和PNP型，它们的接线是不同的。

请见下图所⽰：
⼆、两线制接近开关的接线⽐较简单，接近开关与负载串联
后接到电源即可。

三、三线制接近开关的接线：红（棕）线接电源正端；蓝线
接电源0V端；黄（⿊）线为信号，应接负载。

⽽负载的另
⼀端是这样接的：对于NPN型接近开关，应接到电源正端；
对于PNP型接近开关，则应接到电源0V端。

四、接近开关的负载可以是信号灯、继电器线圈或可编程控
制器PLC的数字量输⼊模块。

五、需要特别注意接到PLC数字输⼊模块的三线制接近开关
的型式选择。

PLC数字量输⼊模块⼀般可分为两类：⼀类的公共输⼊端为电源0V，电流从输⼊模块流出（⽇本模式），此时，⼀定要选⽤NPN型接近开关；另⼀类的公共输⼊端为电源正端，电流流⼊输⼊模块，即阱式输⼊（欧洲模式），此时，⼀定要选⽤PNP型接近开关。

千万不要选错了。

六、两线制接近开关受⼯作条件的限制，导通时开关本⾝产
⽣⼀定压降，截⽌时⼜有⼀定的剩余电流流过，选⽤时应予考虑。

三线制接近开关虽多了⼀根线，但不受剩余电流之类不利因素的困扰，⼯作更为可靠。

七、有的⼚商将接近开关的“常开”和“常闭”信号同时引
出，或增加其它功能，此种情况，请按产品说明书具体接线。

附图。

光电开关原理图

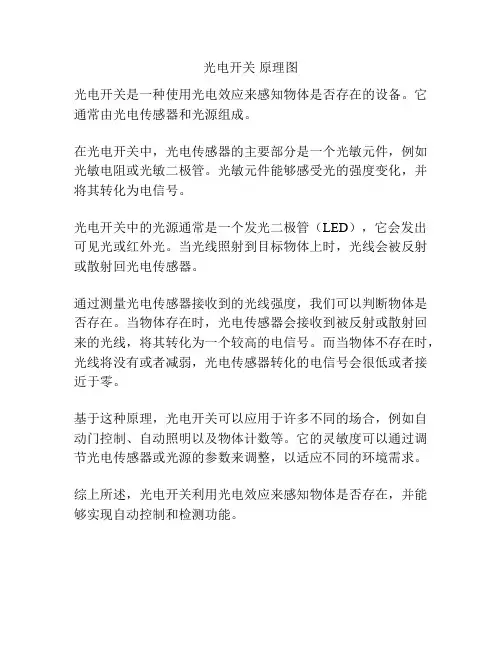

光电开关是一种使用光电效应来感知物体是否存在的设备。

它通常由光电传感器和光源组成。

在光电开关中，光电传感器的主要部分是一个光敏元件，例如光敏电阻或光敏二极管。

光敏元件能够感受光的强度变化，并将其转化为电信号。

光电开关中的光源通常是一个发光二极管（LED），它会发出可见光或红外光。

当光线照射到目标物体上时，光线会被反射或散射回光电传感器。

通过测量光电传感器接收到的光线强度，我们可以判断物体是否存在。

当物体存在时，光电传感器会接收到被反射或散射回来的光线，将其转化为一个较高的电信号。

而当物体不存在时，光线将没有或者减弱，光电传感器转化的电信号会很低或者接近于零。

基于这种原理，光电开关可以应用于许多不同的场合，例如自动门控制、自动照明以及物体计数等。

它的灵敏度可以通过调节光电传感器或光源的参数来调整，以适应不同的环境需求。

综上所述，光电开关利用光电效应来感知物体是否存在，并能够实现自动控制和检测功能。

1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。

请见下图所示：2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。

3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。

而负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。

4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。

5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。

PLC数字量输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模式），此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用PNP型接近开关。

千万不要选错了。

6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。

三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。

7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。

第四节氨硝酸硫酸一、氨的性质3．氨水的性质①氨水中含有：H2O、NH3、NH3·H2O、NH＋4、OH－、极少量H＋。

②NH3·H2O是一种弱碱，但不要写成NH4OH。

③氨水中氮元素主要以NH3·H2O的形式存在，但氨水的溶质是NH3而非NH3·H2O。

④液氨与氨水的区别(1)定义：铵根离子(NH ＋4)和酸根离子构成的化合物。

(2)物理性质：都是无色或白色晶体，易溶于水。

(3)化学性质： ①不稳定性。

NH 4Cl 受热分解：NH 4Cl=====△NH 3↑＋HCl ↑，现象：白色固体消失，在试管上方重新凝结成白色固体。

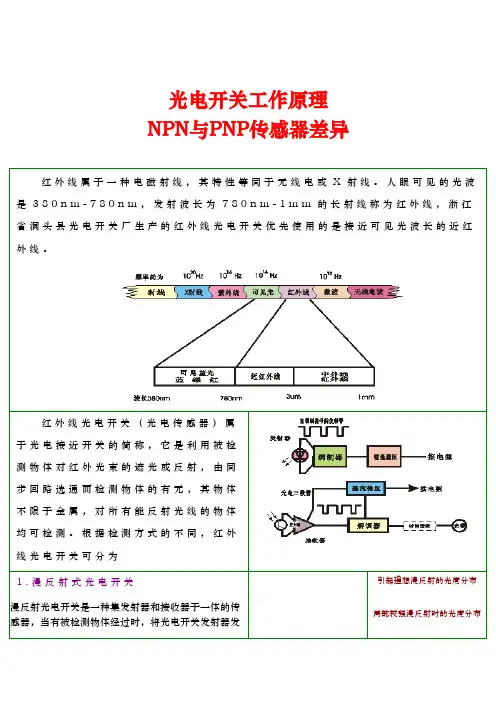

光电开关工作原理NPN与PNP传感器差异1、漫反射式光电开关漫反射光电开关是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。

当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。

引起理想漫反射的光度分布局部较强漫反射时的光度分布2、镜反射式光电开关镜反射式光电开关亦是集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜，反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。

3、对射式光电开关对射式光电开关包含在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器。

当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。

当检测物体是不透明时，对射式光电开关是最可靠的检测模式。

4、槽式光电开关槽式光电开关通常是标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了检测到的开关量信号。

槽式光电开关比较安全可靠的适合检测高速变化，分辨透明与半透明物体。

5、光纤式光电开关光纤式光电开关采用塑料或玻璃光纤传感器来引导光线，以实现被检测物体不在相近区域的检测。

通常光纤传感器分为对射式和漫反射式。

型号说明术语解释1、检测距离: 动作距离是指检测体按一定方式移动时，从基准位置（光电开关的感应表面）到开关动作时测得的基准位置到检测面的空间距离。

额定动作距离指接近开关动作距离的标称值。

2、回差距离：动作距离与复位距离之间的绝对值。

3、响应频率：按规定的1秒的时间间隔内，允许光电开关动作循环的次数。

4、输出状态：分常开和常闭。

当无检测物体时，常开型的光电开关所接通的负载，由于光电开关内部的输出晶体管的截止而不工作，当检测到物体时，晶体管导通，负载得电工作。

5、检测方式：根据光电开关在检测物体时，发射器所发出的光线被折回到接收器的途径的不同，可分为漫反射式，镜反射式，对射式等。

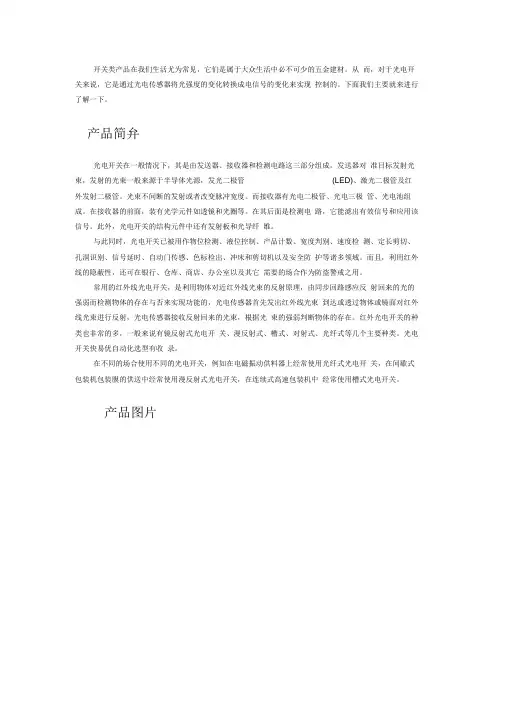

开关类产品在我们生活尤为常见，它们是属于大众生活中必不可少的五金建材。

从而，对于光电开关来说，它是通过光电传感器将光强度的变化转换成电信号的变化来实现控制的。

下面我们主要就来进行了解一下。

产品简弁光电开关在一般情况下，其是由发送器、接收器和检测电路这三部分组成。

发送器对准目标发射光束，发射的光束一般来源于半导体光源，发光二极管(LED)、激光二极管及红外发射二极管。

光束不间断的发射或者改变脉冲宽度。

而接收器有光电二极管、光电三极管、光电池组成。

在接收器的前面，装有光学元件如透镜和光圈等。

在其后面是检测电路，它能滤出有效信号和应用该信号。

此外，光电开关的结构元件中还有发射板和光导纤维。

与此同时，光电开关已被用作物位检测、液位控制、产品计数、宽度判别、速度检测、定长剪切、孔洞识别、信号延时、自动门传感、色标检出、冲床和剪切机以及安全防护等诸多领域。

而且，利用红外线的隐蔽性，还可在银行、仓库、商店、办公室以及其它需要的场合作为防盗警戒之用。

常用的红外线光电开关，是利用物体对近红外线光束的反射原理，由同步回路感应反射回来的光的强弱而检测物体的存在与否来实现功能的，光电传感器首先发出红外线光束到达或透过物体或镜面对红外线光束进行反射，光电传感器接收反射回来的光束，根据光束的强弱判断物体的存在。

红外光电开关的种类也非常的多，一般来说有镜反射式光电开关、漫反射式、槽式、对射式、光纤式等几个主要种类。

光电开关快易优自动化选型有收录。

在不同的场合使用不同的光电开关，例如在电磁振动供料器上经常使用光纤式光电开关，在间歇式包装机包装膜的供送中经常使用漫反射式光电开关，在连续式高速包装机中经常使用槽式光电开关。

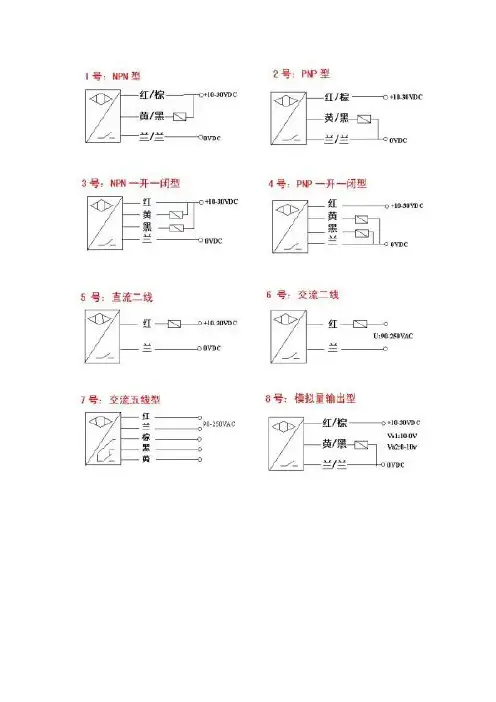

产品图片参数说明光电开关接线图2号：PNP型9号：通过不同的接线方式可接成五种不同的输出形式（适用于光电开关）接成NPN常闭型接成吋常开型接成附常闭型接成双电平谕出型6VDC6VDC OVDC OVDC 黄一黄一S-1A-X 红黄黑—OVDCc O—1Z0YDC3号：NPN—开一闭型4号：PNP—开一闭型红黄黒兰HO 30YDC5号：直流二线7号:交流五线型8号：模拟量输出型o90-250VACoO黄/黑Th Ml :10 0V Vo2:0-l(h-1号:NPN型红/棕黄/黑TSn兰/兰 --- - OVDCOVDC红- 0] ---- +10 30VDC兰--------- 0VDC红/棕------- +l“30VDC兰/兰----- 」0VDC公司介绍以上即是有关光电开关方面的内容介绍，仅供大家进行参考。

PNP光电开关接线图

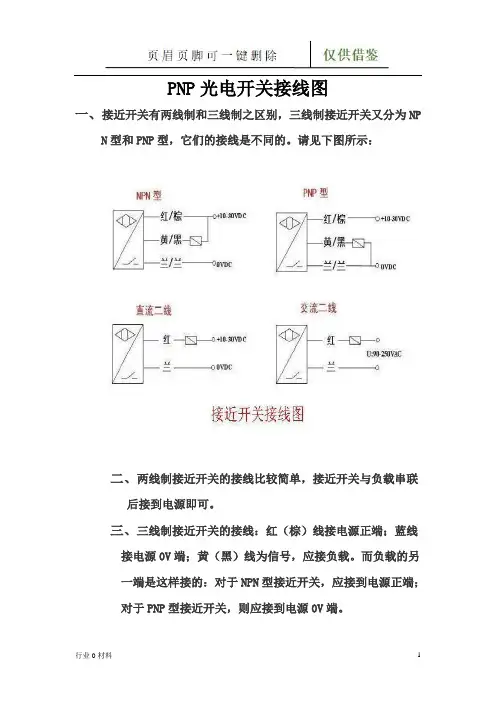

一、接近开关有两线制和三线制之区别，三线制接近开关又分为NP
N型和PNP型，它们的接线是不同的。

请见下图所示：
二、两线制接近开关的接线比较简单，接近开关与负载串联
后接到电源即可。

三、三线制接近开关的接线：红（棕）线接电源正端；蓝线
接电源0V端；黄（黑）线为信号，应接负载。

而负载的另
一端是这样接的：对于NPN型接近开关，应接到电源正端；
对于PNP型接近开关，则应接到电源0V端。

四、接近开关的负载可以是信号灯、继电器线圈或可编程控
制器PLC的数字量输入模块。

五、需要特别注意接到PLC数字输入模块的三线制接近开关
的型式选择。

PLC数字量输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模式），此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用PNP型接近开关。

千万不要选错了。

六、两线制接近开关受工作条件的限制，导通时开关本身产
生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。

三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。

七、有的厂商将接近开关的“常开”和“常闭”信号同时引
出，或增加其它功能，此种情况，请按产品说明书具体接线。

附图。

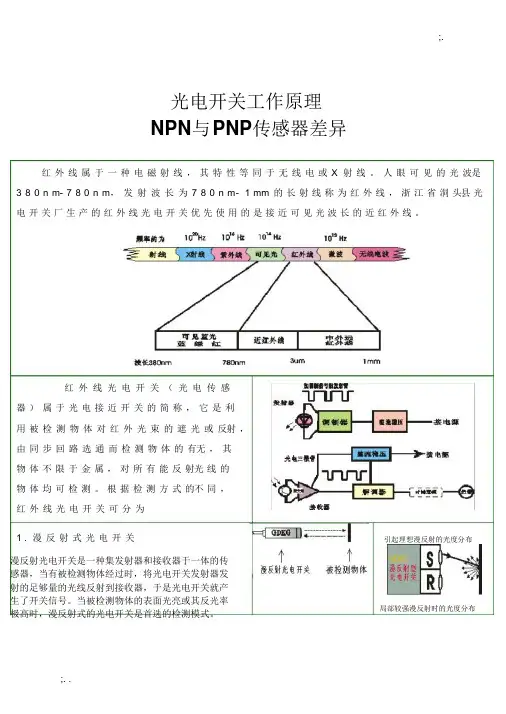

光电开关工作原理NPN与PNP传感器差异红外线属于一种电磁射线，其特性等同于无线电或X射线。

人眼可见的光波是380n m-780n m，发射波长为780n m-1m m的长射线称为红外线，浙江省洞头县光电开关厂生产的红外线光电开关优先使用的是接近可见光波长的近红外线。

红外线光电开关（光电传感器）属于光电接近开关的简称，它是利用被检测物体对红外光束的遮光或反射，由同步回路选通而检测物体的有无，其物体不限于金属，对所有能反射光线的物体均可检测。

根据检测方式的不同，红外线光电开关可分为1.漫反射式光电开关漫反射光电开关是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，将光电开关发射器发引起理想漫反射的光度分布局部较强漫反射时的光度分布型号说明术语解释1.检测距离:动作距离是指检测体按一定方式移动时，从基准位置（光电开关的感应表面）到开关动作时测得的基准位置到检测面的空间距离。

额定动作距离指接近开关动作距离的标称值。

2.回差距离：动作距离与复位距离之间的绝对值。

3.响应频率：按规定的1秒的时间间隔内，允许光电开关动作循环的次数。

4.输出状态：分常开和常闭。

当无检测物体时，常开型的光电开关所接通的负载，由于光电开关内部的输出晶体管的截止而不工作，当检测到物体时，晶体管导通，负载得电工作。

5.检测方式：根据光电开关在检测物体时，发射器所发出的光线被折回到接收器的途径的不同，可分为漫反射式，镜反射式，对射式等。

详见工作原理说明)6.输出形式：分n p n二线，n p n三线，n p n四线，p n p二线，p n p三线，p n p四线，A C二线，A C五线（自带继电器），及直流N P N/P N P/常开/常闭多功能等几种常用的形式输出。

7.指向角：常见G D K G光电传感器的指向角示意图漫反射式光电开关镜反射式光电开关对射式光电开关8.防护等级（外壳封装）：9.表面反射率：对于漫反射式光电开关发出的光线需要被检测物表面将足够的光线反射回漫反射开关的接受器，所以检测距离和被检测物体的表面反射率将是决定接受器接收到光线的强度大小，粗糙的表面反射回的光线必将小于光滑表面反射回的强度，而且，被检测物体的表面必须垂直于光电开关的发射光线。

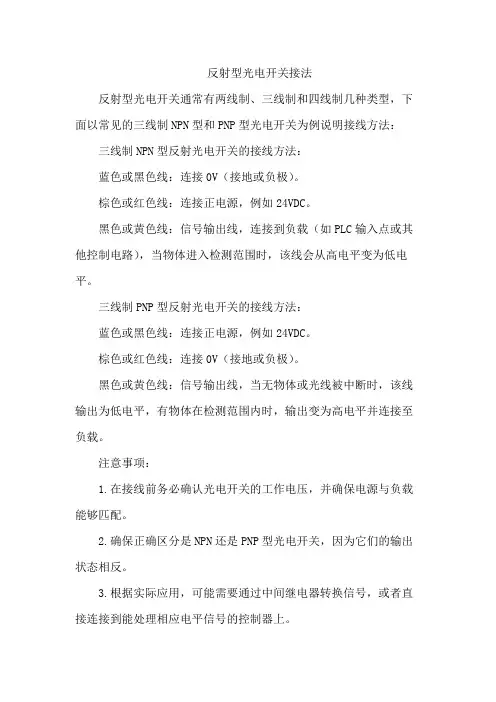

反射型光电开关接法
反射型光电开关通常有两线制、三线制和四线制几种类型，下面以常见的三线制NPN型和PNP型光电开关为例说明接线方法：三线制NPN型反射光电开关的接线方法：
蓝色或黑色线：连接0V（接地或负极）。

棕色或红色线：连接正电源，例如24VDC。

黑色或黄色线：信号输出线，连接到负载（如PLC输入点或其他控制电路），当物体进入检测范围时，该线会从高电平变为低电平。

三线制PNP型反射光电开关的接线方法：
蓝色或黑色线：连接正电源，例如24VDC。

棕色或红色线：连接0V（接地或负极）。

黑色或黄色线：信号输出线，当无物体或光线被中断时，该线输出为低电平，有物体在检测范围内时，输出变为高电平并连接至负载。

注意事项：
1.在接线前务必确认光电开关的工作电压，并确保电源与负载能够匹配。

2.确保正确区分是NPN还是PNP型光电开关，因为它们的输出状态相反。

3.根据实际应用，可能需要通过中间继电器转换信号，或者直接连接到能处理相应电平信号的控制器上。

在使用过程中，如果光电开关工作正常，当有反光物体进入其检测范围时，会根据光电开关类型触发相应的输出信号。

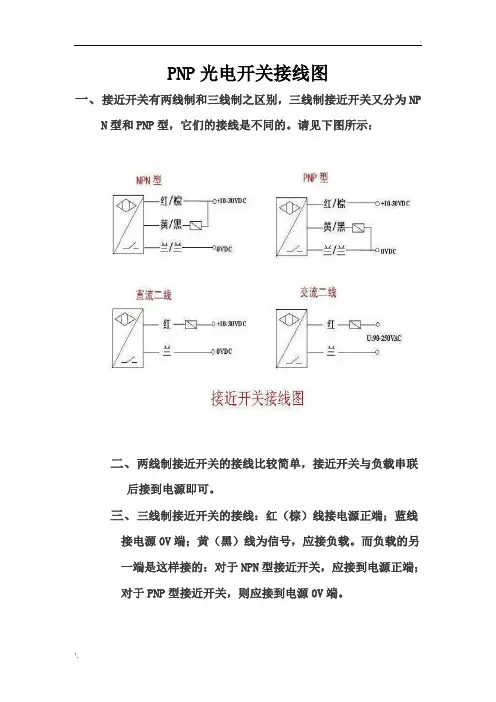

PNP光电开关接线图
一、接近开关有两线制和三线制之区别，三线制接近开关又分为NP
N型和PNP型，它们的接线是不同的。

请见下图所示：
二、两线制接近开关的接线比较简单，接近开关与负载串联
后接到电源即可。

三、三线制接近开关的接线：红（棕）线接电源正端；蓝线
接电源0V端；黄（黑）线为信号，应接负载。

而负载的另
一端是这样接的：对于NPN型接近开关，应接到电源正端；
对于PNP型接近开关，则应接到电源0V端。

四、接近开关的负载可以是信号灯、继电器线圈或可编程控
制器PLC的数字量输入模块。

五、需要特别注意接到PLC数字输入模块的三线制接近开关
的型式选择。

PLC数字量输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模式），此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用PNP型接近开关。

千万不要选错了。

六、两线制接近开关受工作条件的限制，导通时开关本身产
生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。

三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。

七、有的厂商将接近开关的“常开”和“常闭”信号同时引
出，或增加其它功能，此种情况，请按产品说明书具体接线。

附图。

光电开关工作原理NPN与PNP传感器差异红外线属于一种电磁射线，其特性等同于无线电或X 射线。

人眼可见的光波是3 8 0 n m- 7 8 0 n m，发射波长为7 8 0 n m- 1 mm 的长射线称为红外线，浙江省洞头县光电开关厂生产的红外线光电开关优先使用的是接近可见光波长的近红外线。

红外线光电开关（光电传感器）属于光电接近开关的简称，它是利用被检测物体对红外光束的遮光或反射，由同步回路选通而检测物体的有无，其物体不限于金属，对所有能反射光线的物体均可检测。

根据检测方式的不同，红外线光电开关可分为1 . 漫反射式光电开关漫反射光电开关是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。

当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。

引起理想漫反射的光度分布局部较强漫反射时的光度分布2. 镜反射式光电开关镜反射式光电开关亦是集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜，反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。

3. 对射式光电开关对射式光电开关包含在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器。

当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。

当检测物体是不透明时，对射式光电开关是最可靠的检测模式。

4.槽式光电开关槽式光电开关通常是标准的U 字型结构，其发射器和接收器分别位于U 型槽的两边，并形成一光轴，当被检测物体经过U 型槽且阻断光轴时，光电开关就产生了检测到的开关量信号。

槽式光电开关比较安全可靠的适合检测高速变化，分辨透明与半透明物体。

5 . 光纤式光电开关光纤式光电开关采用塑料或玻璃光纤传感器来引导光线，以实现被检测物体不在相近区域的检测。

通常光纤传感器分为对射式和漫反射式。

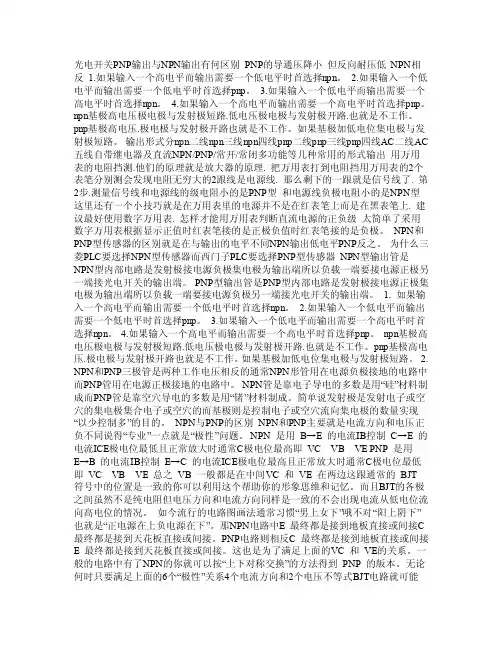

光电开关PNP输出与NPN输出有何区别PNP的导通压降小但反向耐压低NPN相反 1.如果输入一个高电平而输出需要一个低电平时首选择npn。
