光电开关(基础)

光电开关的原理和应用光电开关是一种利用光电效应原理实现检测和控制的设备。

它通过光电传感器将光信号转换为电信号，实现对物体的检测、计数、测距等功能。

光电开关具有响应速度快、反应灵敏、使用寿命长的特点，广泛应用于自动化控制系统中。

本文将介绍光电开关的原理、分类以及在工业生产和日常生活中的应用。

一、光电开关的工作原理光电开关的工作原理基于光电效应。

光电效应是指在光照射下，物质中的电子吸收光能并发生电离现象。

光电开关利用光电效应来实现信号的检测和控制。

其工作过程包含光电传感器和光电控制器两个部分。

光电传感器：光电传感器是光电开关中最重要的组成部分，它通常由光源、光敏元件和光电电路三部分组成。

光源发射光线照射到被测物体上，被测物体反射的光线再经过光敏元件接收。

光敏元件可以是光电二极管、光敏电阻、光敏三极管等。

当光线照射到光敏元件上时，光敏元件会产生电流或电压信号，完成对光信号的转换。

光电控制器：光电控制器是光电开关中的控制部分，其主要功能是对光敏元件输出的信号进行放大、滤波和判别。

根据不同的应用需求，光电控制器可以进行信号增强、阈值设置、控制输出等操作，使得光电开关能够适应不同环境下的检测要求。

二、光电开关的分类光电开关可以根据不同的工作原理和检测方式进行分类。

1. 按照工作原理分类：根据光电效应的不同机理，光电开关可以分为光电导型开关和光电障碍型开关。

光电导型开关：光电导型开关是利用光敏电阻的变化来实现控制开关的工作。

当被测物体出现时，光源照射到光敏电阻上，光敏电阻的阻值发生变化，从而改变了电路的导通状态。

光电障碍型开关：光电障碍型开关是利用物体进入或离开光束来实现控制开关的工作。

当被测物体进入或离开光束时，光线被遮挡或接收，从而改变了光敏元件的光信号，进而控制开关的状态。

2. 按照检测方式分类：根据被测物体与光电传感器之间的相对位置，光电开关可以分为接近式光电开关和光电遮挡式开关。

接近式光电开关：接近式光电开关是通过测量物体与光电传感器之间的距离，实现对物体的接近与离开的检测。

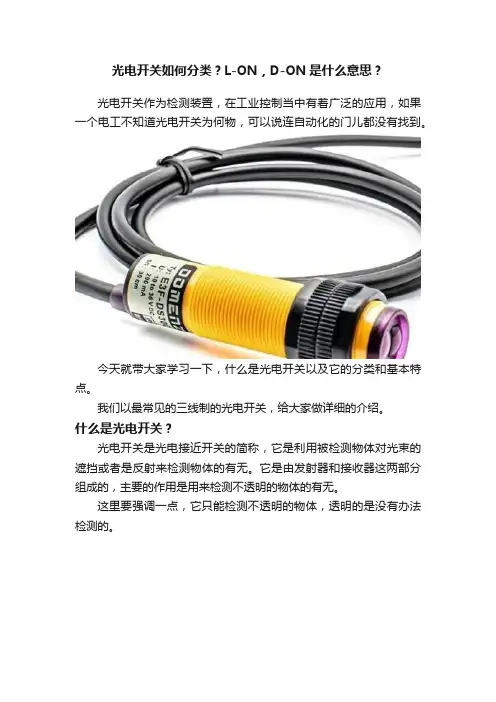

光电开关如何分类？L-ON，D-ON是什么意思？光电开关作为检测装置，在工业控制当中有着广泛的应用，如果一个电工不知道光电开关为何物，可以说连自动化的门儿都没有找到。

今天就带大家学习一下，什么是光电开关以及它的分类和基本特点。

我们以最常见的三线制的光电开关，给大家做详细的介绍。

什么是光电开关？光电开关是光电接近开关的简称，它是利用被检测物体对光束的遮挡或者是反射来检测物体的有无。

它是由发射器和接收器这两部分组成的，主要的作用是用来检测不透明的物体的有无。

这里要强调一点，它只能检测不透明的物体，透明的是没有办法检测的。

在自动化控制当中，最常用的光电开关多为红外线光电开关，它由发射器发射红外线，接收器根据反射回来的光束的强弱，来判断物体的存在。

光电开关的分类光电开关按检测方式分类，可以分为漫反射式，对射式，镜面反射式，槽式光电开关，光纤式光电开关。

我们最常用的主要是漫反射式，对射式和镜面反射式。

对射式光电开关对射式光电开关，它的主要特点是接收器和发射器是分开的，在同一轴线上，接收器和发射器分开可达50米，它的有效距离是最大的，而且不易受干扰，可靠性高，不惧怕灰尘的影响。

漫射式光电开关漫射时光电开关，它的发射器和接收器是结合在一起的，当有足够的光束返回时，他就认为前方有不透明的物体，这个时候开关状态就会发生变化。

所以它的有效探测距离就比较短，一般为3米左右。

镜面反射式光电开关镜面反射时光跟开关和漫反射光电开关类似，它的发射器和接收器也是在一起，但是我们在使用时，要在其正对面设置以专用的反射镜来反射光束。

所以它的有效距离要比漫反射式的光电开关要高，从0.1米到20米，都能够有效检测，同样不易受干扰，不惧灰尘，可靠性高，适用范围比较广，安装也很方便。

这就是我们最常见的三种光电开关，绝大多数的场合都是使用这三种光电开关，其中的一种或者是几种，只要我们掌握了这几种光电开关的特点，在工作中基本上就可以得心应手了。

光电开关的原理及类型光电开关是一种利用光电效应工作的传感器，它通过光电元件将光信号转化为电信号，从而实现对电路的开关控制。

光电开关具有快速响应、长寿命、免接触、高精度等特点，广泛应用于自动化控制、测距、物体检测、流程监控等领域。

光电开关的原理主要基于光电效应的工作原理。

光电效应是指当光照射到一些物质表面时，电子吸收光能，从而使得物质表面的电子获得足够大的能量，跳出原子轨道形成自由电子，产生电子电荷。

光电效应可分为内照射效应和外照射效应两类。

内照射效应是指物质表面产生的电子电荷在物质内部导电的效应，适用于光电开关的发送器。

发送器是光电开关中的发光二极管（LED），通过外加电压使其发出光信号。

当LED发出的光进入光电开关的检测器（光敏电阻、光敏二极管、光敏三极管等）时，检测器内部被光激发的电子会跳出原子轨道形成自由电子，导致电流流动，进而被控制电路感知并作出响应。

外照射效应是指物质表面受到外部光照射后，电子电荷在物质表面导电的效应，适用于光电开关的接收器。

接收器可以是光敏电阻（LDR）、光敏二极管（Photodiode）、光敏三极管（Phototransistor）等，它们都能将光信号转化为电信号。

当外界光照射到接收器上时，光敏元件吸收光能，进而使电阻、电流或电压发生变化，被控电路通过测量这种变化来判断光照强度或物体位置。

根据光电元件的类型和特性，光电开关可以分为以下几种类型：1.反射式光电开关：发送器和接收器在同一侧，通过被检测物体对光信号的阻挡来实现开关控制。

被检测物体反射光信号，接收器接收到光信号后触发开关。

2.直射式光电开关：发送器和接收器在相对的两侧，光信号直接从发送器射至接收器。

当有物体进入两个传感器之间的区域时，物体会阻挡光线，触发开关。

3.光纤光电开关：使用光纤将发送器和接收器连接在一起，将光信号传输到需要被检测的地方，达到未见光线的地方进行检测。

4.光电对射开关：发送器和接收器分别安装在两个相对位置上，通过光线在空间中的传输来检测物体位置、测距或测量物体的长度等。

光电开关的工作原理
光电开关是一种使用光电效应来检测和测量物体位置、距离、速度等参数的传感器。

它包含一个光源和一个光敏接收器，通过光源发出光束，并通过光敏接收器接收光束的强度变化来判断物体的存在或者运动状态。

光电开关的工作原理如下：
1. 发射光束：光电开关中的光源通常为红外光源，它能够产生一个红外光束。

这个光束会沿着一条直线或者一个区域发射出去。

2. 接收光束：光电开关中的光敏接收器通常为光电二极管或光电三极管。

它会接收到光源发出的光束，并将光束转化为电信号。

3. 检测物体：当没有物体遮挡光束时，光束会被光敏接收器接收到，并转化为一个特定的电信号，表示物体不存在。

4. 遮挡检测：当有物体遮挡光束时，光束中的一部分或全部会被物体阻挡住，光敏接收器接收到的光强度会减小。

这时，光敏接收器会将光束的强度变化转化为一个电信号，表示物体存在。

5. 信号处理：光电开关通常会对光敏接收器接收到的电信号进行放大、滤波等处理，以保证信号的准确性和稳定性。

光电开关的工作原理可以应用于很多领域，例如自动门控制、流水线物体检测、机器人导航等等。

它具有响应速度快、精度高、可靠性好等优点，在物体检测和测量方面有着广泛的应用。

光电开关原理图
光电开关是一种使用光电效应来感知物体是否存在的设备。

它通常由光电传感器和光源组成。

在光电开关中，光电传感器的主要部分是一个光敏元件，例如光敏电阻或光敏二极管。

光敏元件能够感受光的强度变化，并将其转化为电信号。

光电开关中的光源通常是一个发光二极管（LED），它会发出可见光或红外光。

当光线照射到目标物体上时，光线会被反射或散射回光电传感器。

通过测量光电传感器接收到的光线强度，我们可以判断物体是否存在。

当物体存在时，光电传感器会接收到被反射或散射回来的光线，将其转化为一个较高的电信号。

而当物体不存在时，光线将没有或者减弱，光电传感器转化的电信号会很低或者接近于零。

基于这种原理，光电开关可以应用于许多不同的场合，例如自动门控制、自动照明以及物体计数等。

它的灵敏度可以通过调节光电传感器或光源的参数来调整，以适应不同的环境需求。

综上所述，光电开关利用光电效应来感知物体是否存在，并能够实现自动控制和检测功能。

光电开关简要使用说明光电开关是一种使用光电原理工作的传感器，广泛应用于自动化控制领域。

它通过感知光线的变化来实现开关的功能。

以下是光电开关的简要使用说明。

1.确认光电开关类型：光电开关有多种类型，如有源型、无源型以及激光型等。

在使用之前，要先确认所使用的光电开关的类型，以免操作错误或造成设备损坏。

2.安装光电开关：光电开关通常需要与被控制的设备相连，因此在安装之前，要选择一个适当的位置，并确保与被控制设备之间无遮挡物。

3.配置光电开关参数：不同类型的光电开关具有不同的参数设置方式。

一般来说，光电开关的参数包括感应距离、光电阻值等。

通过配置这些参数，可以实现对光电开关的精确控制。

4.检查光电开关连接：在使用之前，要检查光电开关与被控制设备的连接是否稳固。

一个松动的连接可能会导致信号失效或设备不正常工作。

5.调试光电开关：光电开关安装完成后，需要进行调试。

调试的过程中，可以通过对光照强度进行调整，来检查光电开关的工作效果。

6.应用特定场合：光电开关可以应用于不同的场合，如测距、测速、包装等。

在使用光电开关的时候，要根据具体场合的需求，进行相应的设置和调整。

7.维护光电开关：光电开关使用一段时间后，可能会出现一些问题，如光线衰减、光电阻老化等。

在这种情况下，需要进行维护和更换。

定期检查光电开关的状态，可以保证其正常工作。

总结：光电开关是一种使用光电原理工作的传感器。

使用光电开关需要先确认光电开关类型，然后安装光电开关并配置参数。

在使用过程中，要注意检查连接，进行调试，并根据具体场合的需求使用。

定期维护光电开关可以保证其正常工作。

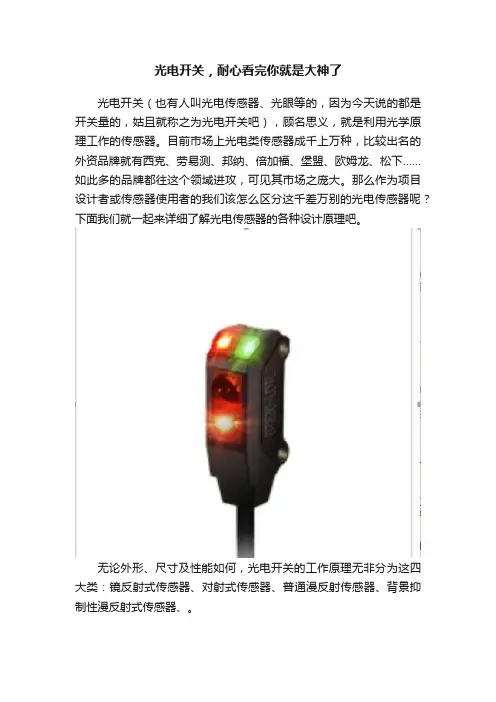

光电开关，耐心看完你就是大神了光电开关（也有人叫光电传感器、光眼等的，因为今天说的都是开关量的，姑且就称之为光电开关吧），顾名思义，就是利用光学原理工作的传感器。

目前市场上光电类传感器成千上万种，比较出名的外资品牌就有西克、劳易测、邦纳、倍加福、堡盟、欧姆龙、松下……如此多的品牌都往这个领域进攻，可见其市场之庞大。

那么作为项目设计者或传感器使用者的我们该怎么区分这千差万别的光电传感器呢？下面我们就一起来详细了解光电传感器的各种设计原理吧。

无论外形、尺寸及性能如何，光电开关的工作原理无非分为这四大类：镜反射式传感器、对射式传感器、普通漫反射传感器、背景抑制性漫反射式传感器、。

四种原理一，镜反射式传感器比较好理解，传感器自身带有一个发射器一个接收器，传感器发射器发射一束光到反光镜上，光束经过反光镜全反射后再回到传感器的接收器，这就形成了一条封闭的光束回路，当中间有物体遮住光束的时候（无论是遮住发射光、还是遮住镜面反射回的光，接收器都会因接收不到光束而给出一个开关量的信号。

需要补充的一点是：有些发射出线光斑配合反光带使用的线阵式传感器其原理也是镜反射的原理。

只是这个传感器的发射器会发射出很多个点的光束，由于这些点比较密集，所以我们看起来像是连在一起的线。

（此外很多透明物检测的光电开关都会使用镜反射原理）二，对射式传感器更容易理解，如下图所示，一个发射器、一个接收器。

正常情况下接收器是可以接收到发射器发出的光的，当中间有物体遮挡住的时候，接收器接收不到光束就会给出信号输出。

对于对射式需要注意的有两点：1，对射式光电的信号输出点在接收器上。

2，开关量输出的安全光幕类产品、L型光电、U型光电这些产品也都是用的对射式原理。

三，普通漫反射传感器：也叫强度差检测型漫反射式传感器，普通漫反传感器也有一个发射器、一个接收器。

我们都知道，当一束光打到一个非镜面的物体上的时候，光会向四面八方发生漫反射，而这些漫反射的光总有一部分会进入传感器的接收器，接收器会判断其接收到的光的强度，当接收到的光量超过设定的阀值时，传感器就会给出开关量的信号。

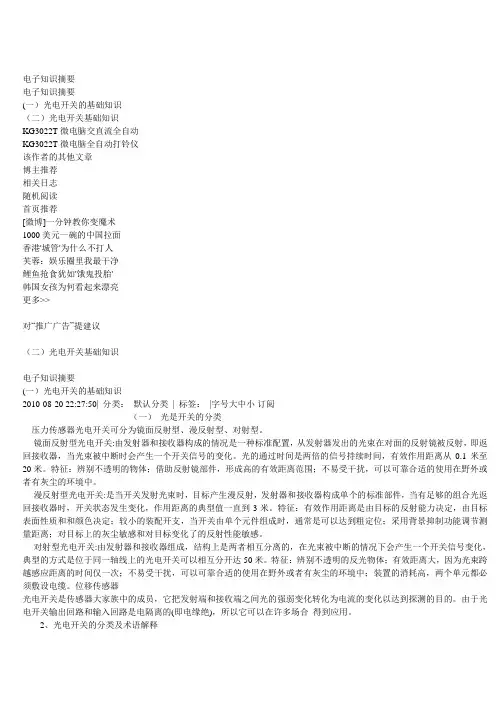

电子知识摘要电子知识摘要(一）光电开关的基础知识（二）光电开关基础知识KG3022T微电脑交直流全自动KG3022T微电脑全自动打铃仪该作者的其他文章博主推荐相关日志随机阅读首页推荐[微博]一分钟教你变魔术1000美元一碗的中国拉面香港'城管'为什么不打人芙蓉：娱乐圈里我最干净鲤鱼抢食犹如'饿鬼投胎'韩国女孩为何看起来漂亮更多>>对“推广广告”提建议（二）光电开关基础知识电子知识摘要(一）光电开关的基础知识2010-08-20 22:27:50| 分类：默认分类| 标签：|字号大中小订阅（一）光是开关的分类压力传感器光电开关可分为镜面反射型、漫反射型、对射型。

镜面反射型光电开关:由发射器和接收器构成的情况是一种标准配置，从发射器发出的光束在对面的反射镜被反射，即返回接收器，当光束被中断时会产生一个开关信号的变化。

光的通过时间是两倍的信号持续时间，有效作用距离从0.1米至20米。

特征：辨别不透明的物体；借助反射镜部件，形成高的有效距离范围；不易受干扰，可以可靠合适的使用在野外或者有灰尘的环境中。

漫反射型光电开关:是当开关发射光束时，目标产生漫反射，发射器和接收器构成单个的标准部件，当有足够的组合光返回接收器时，开关状态发生变化，作用距离的典型值一直到3米。

特征：有效作用距离是由目标的反射能力决定，由目标表面性质和和颜色决定；较小的装配开支，当开关由单个元件组成时，通常是可以达到粗定位；采用背景抑制功能调节测量距离；对目标上的灰尘敏感和对目标变化了的反射性能敏感。

对射型光电开关:由发射器和接收器组成，结构上是两者相互分离的，在光束被中断的情况下会产生一个开关信号变化，典型的方式是位于同一轴线上的光电开关可以相互分开达50米。

特征：辨别不透明的反光物体；有效距离大，因为光束跨越感应距离的时间仅一次；不易受干扰，可以可靠合适的使用在野外或者有灰尘的环境中；装置的消耗高，两个单元都必须敷设电缆。

光电开关的原理特点介绍光电开关是一种使用光电效应实现检测与控制的装置。

其原理是利用光电二极管将光信号转化为电信号，通过电路的控制完成各种功能。

光电开关具有快速、灵敏、可靠等特点，广泛应用于工业自动化领域。

下面将详细介绍光电开关的原理和特点。

一、光电开关的原理1.投光对射型：光电开关内部包含有发射器和接收器，通过发射器发出一束光，当有物体阻断光束时，光照射到接收器上，使其输出信号变化，实现检测与控制。

2.反射型：光电开关内部只有一个发射器，物体靠近光电开关时，反射出的光照射到接收器上，改变其输出信号，实现检测与控制。

二、光电开关的特点1.快速响应：光电开关以光速传播，光信号的接收和处理速度极快，通常在微秒级别，能够满足高速运动物体的检测需求。

2.高灵敏度：光电二极管作为传感器具有较高的灵敏度，能够检测低强度的光信号，甚至是红外光等其他波长的光信号。

3.可靠性强：光电开关采用无触点测量原理，因此在长时间使用中不会出现电接触问题，实现长寿命工作。

4.反应时间短：光电开关的操作速度非常快，能够在极短的时间内检测到物体的进出或阻断状态，并进行相应的控制。

5.安装方便：光电开关结构紧凑，体积小，安装方便灵活，可根据需要选择不同的安装方式，如平装、侧装、底装等。

6.适应性强：光电开关可以适应各种环境，能够在高温、低温、潮湿和强光等条件下正常工作，具有较大的适应性。

三、光电开关的应用1.工业自动化：光电开关在工业自动化领域中被广泛应用，例如物料输送线上的物体检测、流水线传感控制、机器人导航等。

2.机械设备：光电开关在机械设备中可用于物体位置检测、限位控制、旋转编码器等功能，能够对设备的操作进行准确、可靠的控制。

3.家用电器：光电开关还可以用于家电产品中，如光感灯、自动感应水龙头、红外遥控器等，提高了产品的智能化水平和使用便利性。

4.交通领域：光电开关也可以用于交通信号灯、公路监测设备等，实现交通流量的自动控制和监测。

光电开关的原理和应用光电开关是一种基于光电效应的传感器，广泛应用于工业自动化领域中。

它通过光源发出的光线和光敏元件对光线的感知，实现对物体的检测和控制。

本文将介绍光电开关的工作原理、分类及应用。

一、光电开关的工作原理光电开关是基于光电效应的工作原理来实现对物体的检测和控制。

当光源发出光线照射到光敏元件上时，光敏元件会产生电信号。

光电开关利用这一原理，通过光源和光敏元件的组合，实现对物体的接近、测距、计数等功能。

光电开关最常用的工作原理有：反射式、散射式和透射式。

1. 反射式光电开关反射式光电开关中，光源和光敏元件被安装在一起，通过反射板或者其他反射物来实现对物体的检测。

当有物体接近反射板时，光线被遮挡，光敏元件接收到的光信号减弱或消失，从而触发光电开关的输出。

反射式光电开关适用于检测较小的物体并具有较高的检测精度。

2. 散射式光电开关散射式光电开关中，光源和光敏元件被放置在不同的位置，它们通过空气或其他介质中的散射来实现对物体的检测。

当有物体接近光电开关时，光线被散射，一部分光线被光敏元件接收到，从而触发光电开关的输出。

散射式光电开关适用于检测较大的物体和不规则物体。

3. 透射式光电开关透射式光电开关中，光源和光敏元件被分别安装在物体的两侧，物体在光电开关中间穿过。

当物体遮挡了光线的通过，光敏元件接收不到足够的光信号，从而触发光电开关的输出。

透射式光电开关适用于检测物体的存在与否、测距等应用。

二、光电开关的应用光电开关具有灵敏度高、响应速度快、可靠性高等优点，因此被广泛应用于各个领域。

1. 工业自动化在工业自动化领域，光电开关常用于物体的检测与控制，如检测机械手臂的位置、检测流水线上物体的存在与否，实现自动化的生产与制造。

2. 电梯安全光电开关也适用于电梯安全系统中。

通过安装在电梯门上的光电开关，可以检测到物体是否进入电梯门的安全区域，从而避免电梯门意外关闭造成的安全隐患。

3. 交通监控在交通监控系统中，光电开关可以用于控制红绿灯的切换。

电子知识摘要电子知识摘要(一）光电开关的基础知识（二）光电开关基础知识KG3022T微电脑交直流全自动KG3022T微电脑全自动打铃仪该作者的其他文章博主推荐相关日志随机阅读首页推荐[微博]一分钟教你变魔术1000美元一碗的中国拉面香港'城管'为什么不打人芙蓉：娱乐圈里我最干净鲤鱼抢食犹如'饿鬼投胎'韩国女孩为何看起来漂亮更多>>对“推广广告”提建议（二）光电开关基础知识电子知识摘要(一）光电开关的基础知识2010-08-20 22:27:50| 分类：默认分类 | 标签： |字号大中小订阅（一）光是开关的分类压力传感器光电开关可分为镜面反射型、漫反射型、对射型。

镜面反射型光电开关:由发射器和接收器构成的情况是一种标准配置，从发射器发出的光束在对面的反射镜被反射，即返回接收器，当光束被中断时会产生一个开关信号的变化。

光的通过时间是两倍的信号持续时间，有效作用距离从米至20米。

特征：辨别不透明的物体；借助反射镜部件，形成高的有效距离范围；不易受干扰，可以可靠合适的使用在野外或者有灰尘的环境中。

漫反射型光电开关:是当开关发射光束时，目标产生漫反射，发射器和接收器构成单个的标准部件，当有足够的组合光返回接收器时，开关状态发生变化，作用距离的典型值一直到3米。

特征：有效作用距离是由目标的反射能力决定，由目标表面性质和和颜色决定；较小的装配开支，当开关由单个元件组成时，通常是可以达到粗定位；采用背景抑制功能调节测量距离；对目标上的灰尘敏感和对目标变化了的反射性能敏感。

对射型光电开关:由发射器和接收器组成，结构上是两者相互分离的，在光束被中断的情况下会产生一个开关信号变化，典型的方式是位于同一轴线上的光电开关可以相互分开达50米。

特征：辨别不透明的反光物体；有效距离大，因为光束跨越感应距离的时间仅一次；不易受干扰，可以可靠合适的使用在野外或者有灰尘的环境中；装置的消耗高，两个单元都必须敷设电缆。

光电开关原理及应用一、前言光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。

由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。

? ?二、光电开关介绍1、工作原理光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。

物体不限于金属，所有能反射光线的物体均可被检测。

光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。

工作原理如图1所示。

多数光电开关选用的是波长接近可见光的红外线光波型。

图2是德国SICK公司的部分光电开关外型图。

2、光电开关的分类及术语解释（1）、分类①漫反射式光电开关：它是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，物体将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。

当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。

②镜反射式光电开关：它亦集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。

③对射式光电开关：它包含了在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器，当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。

当检测物体为不透明时，对射式光电开关是最可靠的检测装置。

④槽式光电开关：它通常采用标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了开关量信号。

槽式光电开关比较适合检测高速运动的物体，并且它能分辨透明与半透明物体,使用安全可靠。

⑤光纤式光电开关：它采用塑料或玻璃光纤传感器来引导光线，可以对距离远的被检测物体进行检测。

光电开关原理及应用光电开关是一种依据光电效应，将光能转化为电信号的装置。

通过感应光的存在与否，来实现电器的开启或关闭。

它广泛应用于自动化控制领域，如工业生产、交通信号灯、安防监控等。

光电开关的原理主要包括两个方面：光电效应和电路控制。

首先是光电效应。

光电效应是指在特定条件下，当光线照射到材料表面时，会产生电子的弛豫和电子的排斥现象。

根据这一原理，将光电开关的工作电源和感光元件连结在一起，当有光照射到感光元件时，会产生电流或电压信号。

其次是电路控制。

光电开关通常由发光二极管（LED）、光敏三极管、信号电路和输出装置等组成。

当光线射到光敏三极管上产生电流，信号电路进行增强和处理，然后控制输出装置的开闭状态，实现光电开关的功能。

光电开关具有多种应用。

首先是工业自动化生产。

在生产线上，往往需要通过光电开关来检测物体的存在与否，实现自动化控制。

如光电开关可以用来监测流水线上的产品是否顺利通过，以便控制后续工作的开展。

另外，光电开关还可以用于检测机器人的姿态和位置，实现机器人的控制和定位。

其次是交通信号灯。

光电开关常用于交通信号灯的控制。

通过安装在道路上的光电开关，可以检测道路上车辆和行人的存在与否，从而根据周围环境的不同，智能地实现交通信号灯的切换。

这样可以更加有效地处理交通拥堵和减少交通事故。

再次是安防监控。

光电开关在安防监控中的应用非常广泛。

通过安装在门窗、墙壁等地方的光电开关，可以及时感知到有人靠近或经过，并通过控制报警器、视频监控等方式进行警示和采集证据。

这样可以提高安防监控的效果，保护财产和人身安全。

此外，光电开关还可以应用于荧光检测、流量控制、温度测量、物体计数等领域。

总结起来，光电开关利用光电效应和电路控制的原理，可以将光能转化为电信号，实现自动化控制。

它在各个领域有着重要的应用价值，为我们的生活带来了诸多便利和安全保障。

光电开关的原理及应用教案一、引言光电开关是一种应用广泛的传感器，通过利用光电效应实现物体的检测和触发信号的输出。

它不仅具有高精度、高可靠性、高灵敏度的特点，而且具有耐污染、耐干扰、无接触等优点，因此在工业自动化控制中得到了广泛的应用。

本教案将详细介绍光电开关的原理以及其在实际应用中的教学方法。

二、光电开关的原理2.1 光电效应的基本原理光电开关的工作原理基于光电效应，即光对物质的激发作用。

当光照射到某些物质表面时，会引起物质内电子的激发和运动，从而产生电荷。

光电开关利用这种电荷的变化来检测物体的存在与否，从而实现相应的控制。

2.2 光电开关的组成结构光电开关一般由光源、光电传感器和输出电路三部分组成。

光源负责产生光信号，光电传感器负责接收光信号并转换为电信号，输出电路负责处理电信号并输出相应的控制信号。

三、光电开关的应用3.1 工业自动化控制领域光电开关在工业自动化控制领域中具有广泛的应用。

它可以用于物体的检测、计数和定位等操作。

例如，在生产线上，可以利用光电开关来检测产品的到位情况，实现自动化的生产流程。

3.2 家居安防领域光电开关也可以应用于家居安防领域。

通过安装在门窗等位置，光电开关可以检测是否有人进入或离开，从而及时报警并采取相应的防范措施。

3.3 其他应用领域除了工业自动化控制和家居安防领域外，光电开关还可以应用于许多其他领域，如交通控制、医疗器械、环境监测等。

它在这些领域中起到了重要的作用，提高了生产效率和生活质量。

四、光电开关的教学方法4.1 实验操作演示在教学过程中，可以通过实验操作演示来加深学生对光电开关原理的理解。

可以准备一组光电开关实验装置，让学生观察光电开关的组成结构，并进行实际操作。

通过观察和实验，学生可以更加直观地理解光电开关的工作原理。

4.2 案例分析讨论除了实验操作演示外，教师还可以引导学生进行案例分析讨论。

可以选择一些实际应用中的光电开关案例，让学生分析其中的原理和应用场景。

光电开关光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。

物体不限于金属，所有能反射光线的物体均可被检测。

光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。

| 4339268 光电开关简介光电开关（光电传感器：photoelectric switch ）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。

物体不限于金属，所有能反射光线的物体均可被检测。

光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。

安防系统中常见的光电开关烟雾报警器，工业中经常用它来记数机械臂的运动次数。

接触式行程开关存在响应速度低、精度差、接触检测容易损坏被检测物及寿命短等缺点，而晶体管接近开关的作用距离短，不能直接检测非金属材料。

但是，新型光电开关则克服了它们的上述缺点，而且体积小、功能多、寿命长、精度高、响应速度快、检测距离远以及抗光、电、磁干扰能力强。

这种新型的光电开关已被用作物位检测、液位控制、产品计数、宽度判别、速度检测、定长剪切、孔洞识别、信号延时、自动门传感、色标检出、冲床和剪切机以及安全防护等诸多领域。

此外，利用红外线的隐蔽性，还可在银行、仓库、商店、办公室以及其它需要的场合作为防盗警戒之用。

工作原理图1所示是反射式光电开关的工作原理框图。

图中，由振荡回路产生的调制脉冲经反射电路后，由发光管GL辐射出光脉冲。

当被测物体进入受光器作用范围时，被反射回来的光脉冲进入光敏三极管DU并在接收电路中将光脉冲解调为电脉冲信号，再经放大器放大和同步选通整形，然后用数字积分或RC积分方式排除干扰，最后经延时（或不延时）触发驱动器输出光电开关控制信号光电开关一般都具有良好的回差特性，因而即使被检测物在小范围内晃动也不会影响驱动器的输出状态，从而可使其保持在稳定工作区。

光电开关工作基础学习知识原理光电开关是一种能够通过光信号感应和控制电路的装置。

其工作原理是通过光电效应将光信号转换为电信号，然后通过电信号来控制电路的通断。

光电开关通常由光源、接收器和控制电路组成。

光源通常采用发光二极管（LED）或激光二极管（LD）。

当光源通电后，LED会发出一束固定的光，而LD则会发出一束激光。

这些光信号被发送出去，用来照射被控制物体。

接收器通常采用光电二极管（PD）或光敏电阻。

当光信号照射到接收器上时，PD会发生光电效应，产生电子-空穴对。

这些电子和空穴会在PN结上形成电场，从而产生电流。

光敏电阻则会根据光信号的强弱改变电阻值。

控制电路通过检测接收器产生的电流或电阻值来判断光信号的存在与否，从而控制电路的通断。

当光信号存在时，控制电路会闭合，允许电流通过；而当光信号消失时，控制电路会断开，禁止电流通过。

在实际应用中，光电开关常常用于自动检测、测距和测量等方面。

例如，在自动门控制系统中，光电开关可以用来检测门口是否有人进入或离开，从而自动打开或关闭门。

在工业自动化生产线上，光电开关可用来检测产品的位置和运动状态，从而自动控制生产流程。

此外，光电开关还具有一些特殊的工作原理。

例如，反射型光电开关通过光学反射原理实现信号的检测。

它包括光源和接收器两个部分，光源照射到一个镜面上，然后被接收器接收到。

当有物体靠近镜面时，物体会遮挡住光源发出的光，接收器会检测到光信号的变化，从而触发控制电路。

总之，光电开关是一种利用光信号感应和控制电路的装置。

其工作原理是通过光电效应将光信号转换为电信号，然后通过电信号控制电路的通断。

在实际应用中，光电开关常常用于自动检测、测距和测量等方面。

通过了解光电开关的工作原理，我们可以更好地理解和应用它。

光电开关工作原理光电开关是一种利用光电效应工作的传感器。

它可以将光信号转化为电信号，从而实现对物体存在与否、位置等信息的检测。

光电开关通常由光源、接收器和电路控制部分组成。

光源发出一束光束，经过透镜或反射进入接收器。

当有物体遮挡光束时，接收器会感受到光信号的变化，进而引发电路产生电信号，从而实现物体检测的目的。

光电开关的工作原理主要基于光电效应和光散射的原理。

1.光电效应：光电开关中的光电器件通常采用光电二极管或光敏三极管。

当光束照射到光电二极管或光敏三极管上时，光的能量会激发其中的电子，使之从价带跃迁到导带，从而产生电流。

根据光电二极管或光敏三极管的不同结构和工作原理，可分为反向光电效应、正向光电效应和内光电效应等。

2.光散射：光电开关中的光源通常选择红外光或激光等，在照射物体表面时，光束会发生光散射现象。

光电开关接收器接收到经过光散射的光信号后，通过光电效应生成电信号，从而判断物体的存在与否。

根据上述的工作原理，光电开关可分为反射型、透射型和侧射型三种类型。

1.反射型光电开关：反射型光电开关中，光源和接收器在同一侧，通过一块反射板或者物体本身的反射来接受光束。

当物体遮挡了光源产生的光束后，光信号就会被接收到。

这种类型的光电开关适用于需要检测物体的存在与否、位置、剥落等场景。

2.透射型光电开关：透射型光电开关中，光源和接收器在两侧，物体必须在光源和接收器之间才能被检测到。

当物体遮挡了光源和接收器之间的光束时，光信号就会被接收到。

这种类型的光电开关适用于检测物体通过或阻挡等场景。

3.侧射型光电开关：侧射型光电开关中，光源和接收器在同一侧，通过物体的边缘反射光来接受光信号。

当物体接近光源和接收器时，光信号就会被接收到。

这种类型的光电开关适用于检测物体靠近或离开等场景。

除了基本的工作原理外，光电开关还可以通过调整光源的强度、接收器的灵敏度与位置、滤光器的使用等方式来进行优化，使其能够适应不同的环境和需求。

光电开关的原理与接线方法光电开关是一种利用光电效应工作的开关装置。

它通过光电传感器将光信号转换为电信号，从而实现对电路的控制。

光电开关的工作原理是基于光电效应，即当光线照射在物质上时，物质会发生电子的光电子效应。

光电开关通常包括一个光源和一个光电传感器两部分。

光源发出的光线照射到物体上，然后被光电传感器接收并转换成对应的电信号，最终通过电路控制相关设备的运行。

一般来说，光电开关可分为发射型和反射型两种类型。

发射型光电开关是指发射器和接收器分开安装的情况，通过照射物体上的目标来接收反射光线实现信号的检测。

反射型光电开关则是指发射器和接收器合二为一，通过发射的光线被反射回来接收来实现信号的检测。

根据实际需求，可以选择合适的光电开关类型。

在接线方法上，首先需要将光源连接到电源上，通常是通过继电器或直接连接电源进行供电。

然后将光电传感器与控制设备连接，控制设备可以是继电器、PLC 或其他相关设备。

接线时需要注意以下几点：1. 确保光源和光电传感器的电源极性正确连接，避免电流反向流动导致设备损坏。

2. 根据实际需求，选择合适的控制方式连接光电传感器与控制设备。

可以使用继电器或PLC作为中间控制元件，方便与其他设备的协调控制。

3. 根据具体应用情况，对光电传感器进行调试和调整。

可以通过调节光源的亮度、位置和角度等参数来优化光电开关的探测效果。

4. 在接线过程中，保持电路的良好接触，避免接线松动或接触不良造成误操作或设备故障。

需要特别注意的是，在现实应用中，光电开关的安装位置和角度与光源的亮度都会对光电开关的探测效果产生明显的影响。

因此，在实际应用中，需要根据具体情况进行现场测试和调整，以达到最佳的探测效果。

在光电开关的应用领域中，由于其高灵敏度、快速响应和无接触控制等特点，被广泛应用于物流、自动化生产线、包装机械、机器人等领域。

比如在自动化生产线上，可以利用光电开关实现对产品的自动检测和计数，从而提高生产效率和质量控制。
