典型环节和系统频率特性地测量

姓名，班级学号 ； 姓名，班级学号姓名，班级学号 ； 姓名，班级学号姓名，班级学号 ； 姓名，班级学号实验三典型环节（系统）的频率特性测量一．实验目的1．学习和掌握测量典型环节（或系统）频率特性曲线的方法和技能。

2．学习根据所测得频率特性，作出伯德图。

二．实验内容1．用实验方法完成一阶惯性环节的频率特性曲线测试。

2．用实验方法完成比例环节、积分环节、惯性环节及二阶系统的频率特性曲线测试。

三．实验步骤1．熟悉实验设备上的信号源，掌握改变正弦波信号幅值和频率的方法。

2．利用实验设备完成比例环节、积分环节、惯性环节和二阶系统开环频率特性曲线的测试。

3．根据测得的频率特性曲线（或数据）求取各自的传递函数。

4．分析实验结果，完成实验报告。

四．实验线路及原理(一)实验原理对于稳定的线性定常系统或环节，当输入端加入一正弦信号时，它的稳态输出时一与输入信号同频率的正弦信号，但其幅值和相位将随输入信号频率的改变而改变，即：即相频特性即幅频特性,)()()(,)()()(sin )(])(sin[)()(ωωωωωφωωωωωωωj G t j G t j G Aj G A A tA t r j G t j G A t c ∠=-∠+====∠+=只要改变输入信号的频率，就可以测出输出信号与输入信号的幅值比)(ωj G 和它的相位差)(ωφ，不断改变输入信号的频率，就可测得被测环节的幅频特性和相频特性。

（二）实验线路1．比例(P)环节的模拟电路 比例环节的传递函数为：K s U s U i O =)()(，取ωj s =代入，得G(jw)=k, A(w)=k, Φ(w)=0°其模拟电路和阶跃响应，分别如图1.1.2，实验参数取R 0＝100k ，R 1＝200k ，R=10k 。

2．积分(I)环节的模拟电路 积分环节的传递函数为：Tss U s U i O 1)()(=其模拟电路，如图1.2.2所示，实验参数取R 0＝100k ，C ＝1uF ，R=10k 。

自动控制原理实验指导书实验一 控制系统典型环节的模拟一、 实验目的1、掌握用运放组成控制系统典型环节的电子电路2、测量典型环节的阶跃响应曲线3、通过实验了解典型环节中参数的变化对输出动态性能的影响 二、 实验仪器1、自控原理电子模拟实验箱一台2、电脑一台（虚拟示波器）3、万用表一只 三、 实验原理以运算放大器为核心元件，由其不同的R-C 输入网络和反馈网络组成的各种典型环节，如图1-1所示。

图中Z1和Z2为复数阻抗，它们都是由R 、C 构成。

基于图中A 点的电位为虚地，略去流入运放的电流，则由图1-1得：120)(Z ZU U s G i =-= （1）由上式可求得由下列模拟电路组成的典型环节的 传递函数及其单位阶跃响应。

1、比例环节比例环节的模拟电路如图1-2所示：图1-1、运放的反馈连接1212)(R R Z Z s G ==（2）图1-2 比例环节取参考值K R 1001=，K R 2002=；或其它的阻值。

2、惯性环节惯性环节的模拟电路如图1-3所示：111/1/)(21212212+=+∙=+==TS KCS R R R R CS R CSR Z Z s G （3）图1-3 惯性环节取参考值K R 1001=，K R 1002=，uF C 1=。

3、积分环节积分环节的模拟电路如图1-4所示：TSRCS R CS Z Z s G 111)(12==== （4）图1-4 积分环节取参考值K R 200=，uF C 1=。

4、比例积分环节积分环节的模拟电路如图1-5所示：)11()11(11/1)(2212112121212ST K CS R R R CS R R R CS R CS R R CS R Z Z s G +=+∙=+=+=+==（5）图1-5 比例积分环节取参考值K R 2001=，K R 4002=，uF C 1=。

5、比例微分环节比例微分环节的模拟电路如图1-6所示：)1()1(/1/)(112111212+=+∙=+==S T K CS R R RCS R CS R R Z Z s G D （6）取参考值K R 2001=，K R 2002=，uF C 1.0=。

实验三 典型环节（或系统）的频率特性测量一．实验目的1．学习和掌握测量典型环节（或系统）频率特性曲线的方法和技能。

2．学习根据实验所得频率特性曲线求取传递函数的方法。

二．实验内容1．用实验方法完成一阶惯性环节的频率特性曲线测试。

2．用实验方法完成典型二阶系统开环频率特性曲线的测试。

3．用软件仿真方法求取一阶惯性环节频率特性和典型二阶系统开环频率特性，并与实验所得结果比较。

三、实验原理及说明1．实验用一阶惯性环节传递函数参数、电路设计及其幅相频率特性曲线：对于1)(+=Ts Ks G 的一阶惯性环节，其幅相频率特性曲线是一个半圆，见图3.1。

取ωj s =代入，得)()(1)(ωϕωωωj e r T j Kj G =+=(3-2-1)在实验所得特性曲线上，从半园的直径(0)r ，可得到环节的放大倍数K ，K ＝(0)r 。

在特性曲线上取一点k ω，可以确定环节的时间常数T ，kk tg T ωωϕ)(-=。

(3-2-2)实验用一阶惯性环节传递函数为12.01)(+=s s G ，其中参数为R 0=200K Ω，R 1＝200K Ω，C＝1uF ，参数根据实验要求可以自行搭配，其模拟电路设计参阅下图3.2。

在进行实验连线之前，先将U13单元输入端的100K 可调电阻顺时针旋转到底（即调至最大），使输入电阻R 0的总阻值为200K;其中，R1、C1在U13单元模块上。

U8单元为反相器单元，将U8单元输入端的10K 可调电阻逆时针旋转到底（即调至最小），使输入电阻R 的总值为10K;注明：所有运放单元的+端所接的100K 、10K 电阻均已经内部接好，实验时不需外接。

图3.22．实验用典型二阶系统开环传递函数参数、电路设计及其幅相频率特性曲线：对于由两个惯性环节组成的二阶系统，其开环传递函数为12)1)(1()(2221++=++=Ts s T Ks T s T K s G ξ )1(≥ξ 令上式中 s j ω=，可以得到对应的频率特性 )(22)(12)(ωϕωωξωωj e r T j T Kj G =++-=二阶系统开环传递函数的幅相频率特性曲线，如图所示。

实验报告课程名称：_________控制理论（甲）实验_______指导老师：_____ ____成绩：__________________ 实验名称：___典型环节和系统频率特性的测量___实验类型：________________同组学生姓名：__________ 一、实验目的 二、实验原理 三、实验接线图 四、实验设备 五、实验步骤 六、实验数据记录 七、实验数据分析 八、实验结果或结论一、实验目的1．了解典型环节和系统的频率特性曲线的测试方法； 2．根据实验求得的频率特性曲线求取传递函数。

二、实验原理1．系统（环节）的频率特性设G(S)为一最小相位系统（环节）的传递函数。

如在它的输入端施加一幅值为X m 、频率为ω的正弦信号，则系统的稳态输出为)sin()()sin(ϕωωϕω+=+=t j G Xm t Y y m由式①得出系统输出，输入信号的幅值比相位差)()(ωωj G Xmj G Xm Xm Ym == (幅频特性) )()(ωωφj G ∠= (相频特性) 式中)(ωj G 和)(ωφ都是输入信号ω的函数。

2．频率特性的测试方法 2.1 李沙育图形法测试 2.1.1幅频特性的测试 由于 mmm m X Y X Y j G 22)(==ω 改变输入信号的频率，即可测出相应的幅值比，并计算mm X YA L 22log 20)(log 20)(==ωω （dB ）其测试框图如下所示：图5-1 幅频特性的测试图(李沙育图形法)注：示波器同一时刻只输入一个通道，即系统（环节）的输入或输出。

2.1.2相频特性的测试图5-2 相频特性的测试图(李沙育图形法)令系统（环节）的输入信号为：t X t X m ωsin )(= (5-1) 则其输出为 )sin()(φω+=t Y t Y m (5-2)对应的李沙育图形如图5-2所示。

若以t 为参变量，则)(t X 与)(t Y 所确定点的轨迹将在示波器的屏幕上形成一条封闭的曲线(通常为椭圆)，当t=0时，0)0(=X 由式(5-2)得 )sin()0(φm Y Y = 于是有 mm Y Y Y Y 2)0(2sin )0(sin )(11--==ωφ (5-3) 同理可得mX X 2)0(2sin )(1-=ωφ (5-4) 其中：)0(2Y 为椭圆与Y 轴相交点间的长度； )0(2X 为椭圆与X 轴相交点间的长度。

一、 实验名称：典型环节的时域分析和频域分析二、实验目的：(1) 理解、掌握matlab 模拟典型环节的根本方法，包括：比例环节、积分环节、一阶微分环节、惯性环节和振荡环节等。

(2) 熟悉各种典型环节的阶跃响应曲线和频域响应曲线 (3) 理解参数变化对动态特性的影响三、 实验要求：(1) 一人一机，独立完成实验内容 。

(2) 根据实验结果完成实验报告，并用A4纸打印后上交。

四、 时间：2022年11月21日 五、 地点：信自楼234实验报告：一、比例环节的时域分析和频域分析 比例环节的传递函数：()G s k(1) 当k=1:3:10时，绘制系统的阶跃响应曲线，分析ｋ值的影响情况。

程序：for k=1:3:10;num=k;den=1;G=tf(num,den);figure(1);step(G); hold on; %翻开第1个图形窗口，绘制系统的阶跃响应曲线 endfigure(1); legend('k=1','k=4','k=7','k=10'); 曲线：结果分析：时域响应的结果就是把输入信号放大k 倍。

如图，输入信号为幅值为1的阶跃信号，因此，输出是幅值为k 的阶跃信号。

程序：for k=1:3:10;num=k;den=1;G=tf(num,den);figure(1);bode(G);hold on; %翻开第1个图形窗口，绘制系统的阶跃响应曲线 endfigure(1); legend('k=1','k=4','k=7','k=10');曲线：结果分析：比例环节对幅频有影响，输出信号的幅值为输入信号的20*lgk倍。

比例环节对相位没有影响，如图显示，相位特性为一条0度的程度线。

二、积分环节的时域分析和频域分析积分环节的传递函数：1 ()G ss=(1) 当k=1:3:10时，绘制系统()kG ss=的阶跃响应曲线，分析曲线特点。

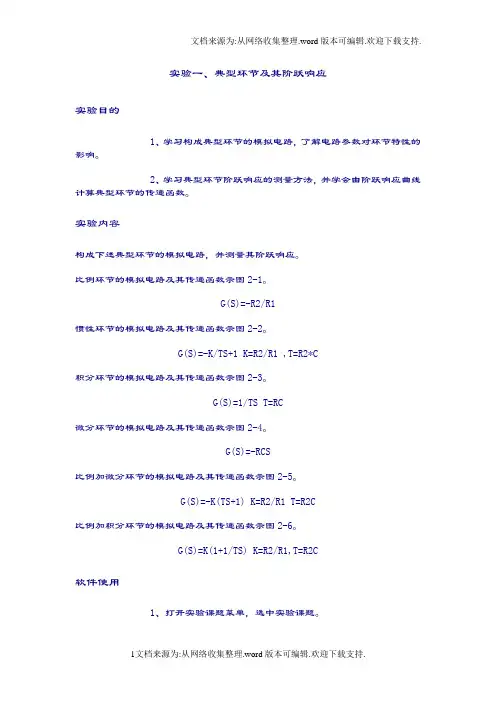

实验一、典型环节及其阶跃响应实验目的1、学习构成典型环节的模拟电路，了解电路参数对环节特性的影响。

2、学习典型环节阶跃响应的测量方法，并学会由阶跃响应曲线计算典型环节的传递函数。

实验内容构成下述典型环节的模拟电路，并测量其阶跃响应。

比例环节的模拟电路及其传递函数示图2-1。

G(S)=-R2/R1惯性环节的模拟电路及其传递函数示图2-2。

G(S)=-K/TS+1 K=R2/R1 ,T=R2*C积分环节的模拟电路及其传递函数示图2-3。

G(S)=1/TS T=RC微分环节的模拟电路及其传递函数示图2-4。

G(S)=-RCS比例加微分环节的模拟电路及其传递函数示图2-5。

G(S)=-K(TS+1) K=R2/R1 T=R2C比例加积分环节的模拟电路及其传递函数示图2-6。

G(S)=K(1+1/TS) K=R2/R1,T=R2C软件使用1、打开实验课题菜单，选中实验课题。

2、在课题参数窗口中，填写相应AD，DA或其它参数。

3、选确认键执行实验操作，选取消键重新设置参数。

实验步骤1、连接被测量典型环节的模拟电路及D/A、A/D连接，检查无误后接通电源。

2、启动应用程序，设置T和N。

参考值：T=0.05秒,N=200。

3、观测计算机屏幕示出的响应曲线及数据记录波形及数据(由实验报告确定)。

实验报告1、画出惯性环节、积分环节、比例加微分环节的模拟电路图，用坐标纸画出所有记录的惯性环节、积分环节、比例加微分环节的响应曲线。

2、由阶跃响应曲线计算出惯性环节、积分环节的传递函数，并与由电路计算的结果相比较。

实验二二阶系统阶跃响应一、实验目的1、研究二阶系统的特征参数，阻尼比ζ和无阻尼自然频ωn 对系统动态性能的影响，定量分析ζ和ωn与最大超调量Mp和调节时间 ts 之间的关系。

2、进一步学习实验仪器的使用方法。

3、学会根据系统阶跃响应曲线确定传递函数。

二、实验原理及电路典型二阶系统的闭环传递函数为其中ζ和ωn对系统的动态品质有决定的影响。

实验一控制系统典型环节的模拟实验一、实验目的1．掌握控制系统中各典型环节的电路模拟及其参数的测定方法。

2．测量典型环节的阶跃响应曲线，了解参数变化对环节输出性能的影响。

二、实验内容1．对表一所示各典型环节的传递函数设计相应的模拟电路(参见表二)2．测试各典型环节在单位阶跃信号作用下的输出响应。

3．改变各典型环节的相关参数，观测对输出响应的影响。

三、实验内容及步骤1．观测比例、积分、比例积分、比例微分和惯性环节的阶跃响应曲线。

①准备：使运放处于工作状态。

将信号发生器单元U1的ST端与+5V端用“短路块”短接，使模拟电路中的场效应管（K30A）夹断，这时运放处于工作状态。

②阶跃信号的产生：电路可采用图1-1所示电路，它由“阶跃信号单元”（U3）及“给定单元”（U4）组成。

具体线路形成：在U3单元中，将H1与+5V端用1号实验导线连接，H2端用1号实验导线接至U4单元的X端；在U4单元中，将Z端和GND端用1号实验导线连接，最后由插座的Y端输出信号。

以后实验若再用阶跃信号时，方法同上，不再赘述。

实验步骤：①按表二中的各典型环节的模拟电路图将线接好(先接比例)。

(PID先不接)②将模拟电路输入端(U i)与阶跃信号的输出端Y相连接；模拟电路的输出端(Uo)接至示波器。

③按下按钮(或松开按钮)SP时，用示波器观测输出端的实际响应曲线Uo(t)，且将结果记下。

改变比例参数，重新观测结果。

④同理得积分、比例积分、比例微分和惯性环节的实际响应曲线，它们的理想曲线和实际响应曲线参见表三。

2．观察PID环节的响应曲线。

实验步骤：①将U1单元的周期性方波信号(U1 单元的ST端改为与S端用短路块短接，S11波段开关置于“方波”档，“OUT”端的输出电压即为方波信号电压，信号周期由波段开关S11和电位器W11调节，信号幅值由电位器W12调节。

以信号幅值小、信号周期较长比较适宜)。

②参照表二中的PID模拟电路图，按相关参数要求将PID电路连接好。

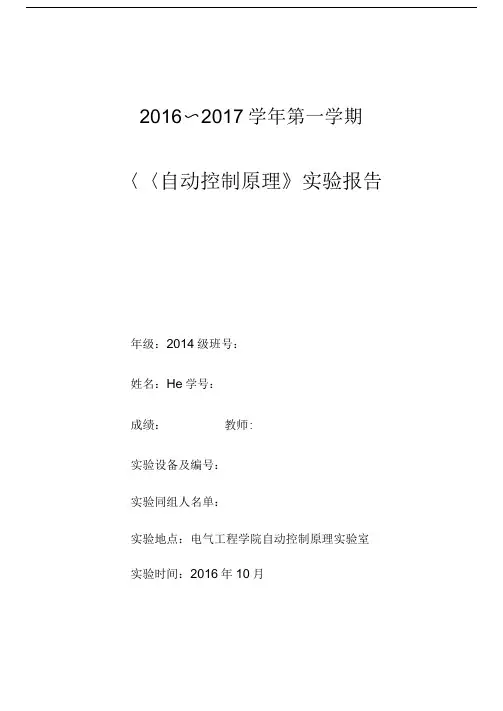

2016〜2017学年第一学期〈〈自动控制原理》实验报告年级：2014级班号：姓名：He学号：成绩：教师:实验设备及编号：实验同组人名单：实验地点：电气工程学院自动控制原理实验室实验时间：2016年10月目录:实验一典型环节的电路模拟 (3)一、实验目的................................................................. 3..二、实验内容................................................................. 3..三、实验电路图及参数.......................................................... 3.四、实验分析 ................................................................ 1.0五、实验思考题............................................................... 1.1实验二二阶系统的瞬态响应. (12)一、实验目的................................................................. 1.2二、实验设备................................................................. 1.2三、实验电路图及其传递函数................................................... 1.2四、实验结果及相应参数 (14)五、实验分析................................................................. 1.6六、实验思考题............................................................... 1.6实验五典型环节和系统频率特性的测量 (17)一、实验目的................................................................. 1.7二、实验设备................................................................. 1.7三、传递函数•模拟电路图及波特图 ............................................. 1.7四、实验思考题 (22)实验六线性定常系统的申联校正 (24)一、实验目的 (24)二、实验设备 (24)三、实验电路图及其实验结果 (24)四、实验分析 (28)五、实验思考题 (28)实验七单闭环直流调速系统 (29)一、实验目的 (29)二、实验设备 (29)三、P ID参数记录表及其对应图像.............................................. .3.0四、P ID控制参数对直流电机运行的影响 (37)实验一典型环节的电路模拟一、 实验目的1. 熟悉THKKL-B 型模块化自控原理实验系统及“自控原理软件”的使用;2. 熟悉各典型环节的阶跃响应特性及其电路模拟；3. 测量各典型环节的阶跃响应曲线，并了解参数变化对其动态特性的影响。

《自动控制原理》实验指导书山西农业大学工程技术学院目录自动控制理论电子模拟实验指导书实验一、控制系统典型环节的模拟实验二、一阶系统的时域响应及参数测定实验三、二阶系统的瞬态响应分析实验四、PID控制器的动态特性实验五、典型环节频率特性的测试附录：扫频电源操作使用说明实验一 控制系统典型环节的模拟一、 实验目的1）、熟悉超低频扫描示波器的使用方法2）、掌握用运放组成控制系统典型环节的电子电路 3）、测量典型环节的阶跃响应曲线4）、通过实验了解典型环节中参数的变化对输出动态性能的影响二、 实验仪器1）、控制理论电子模拟实验箱一台 2）、超低频慢扫描示波器一台 3）、万用表一只三、 实验原理以运算放大器为核心元件，由其不同的R-C 输入网络和反馈网络组成的各种典型环节，如图1-1所示。

图中Z 1和Z 2为复数阻抗，它们都是由R 、C 构成。

基于图中A 点的电位为虚地，略去流入运放的电流，则由图1-1得：由上式可求得由下列模拟电 路组成的典型环节的传递函数及 其单位阶跃响应。

1)、比例环节比例环节的模拟电路如图1-2所示： 图1-1、运放的反馈连接(1) )(12Z Z u u S G i o =-=2=410820==12KKZ Z )S (G）（2 1+=1+1•=R 1+==21212212TS KCS R R R CS /R CS/R Z Z )S (G图1-2 比例环节2）、惯性环节取参考值R 1=100K ，R 2=100K ，C=1uF图1-3、惯性环节3）、积分环节取参考值R =200K ，C =1uF图1-4、积分环节）（3 11/1)(12TSRCS R CSZ Z S G ==== RC =T 积分时间常数式中4）、比例微分环节（PD ），其接线图如图及阶跃响应如图1-5所示。

参考值R 1=200K ，R 2=410K ，C =0.1uF图1-5 比例微分环节5）、比例积分环节，其接线图单位阶跃响应如图1-6所示。

实验四 典型环节和系统频率特性的测量一、实验目的1．了解典型环节和系统的频率特性曲线的测试方法；2．根据实验求得的频率特性曲线求取相应的传递函数。

二、实验设备同实验一三、实验内容1．惯性环节的频率特性测试；2．二阶系统频率特性测试；3．无源滞后—超前校正网络的频率特性测试；4．由实验测得的频率特性曲线，求取相应的传递函数；5．用软件仿真的方法，求取惯性环节和二阶系统的频率特性。

四、实验原理设G(S)为一最小相位系统（环节）的传递函数。

如在它的输入端施加一幅值为Xm 、频率为ω的正弦信号，则系统的稳态输出为 )sin()()sin(ϕωωϕω+=+=t j G Xm t Y y m ①由式①得出系统输出，输入信号的幅值比 )()(ωωj G Xmj G Xm Xm Ym == ② 显然，)(ωj G 是输入X(t)频率的函数，故称其为幅频特性。

如用db （分贝）表示幅频值的大小，则式②可改写为XmYm j G Lg L lg 20)(20)(==ωω ③ 在实验时，只需改变输入信号频率ω的大小（幅值不变），就能测得相应输出信号的幅值Ym ，代入上式，就可计算出该频率下的对数幅频值。

根据实验作出被测系统(环节)的对数幅频曲线，就能对该系统（环节）的数学模型作出估计。

关于被测环节和系统的模拟电路图，请参见附录。

五、实验步骤1.熟悉实验箱上的“低频信号发生器”，掌握改变正弦波信号幅值和频率的方法。

利用实验箱上的模拟电路单元，设计一个惯性环节（可参考本实验附录的图4-4）的模拟电路。

电路接线无误检查后,接通实验装置的总电源，将直流稳压电源接入实验箱。

2.惯性环节频率特性曲线的测试把“低频函数信号发生器”的输出端与惯性环节的输入端相连，当“低频函数信号发生器”输出一个幅值恒定的正弦信号时，用示波器观测该环节的输入与输出波形的幅值，随着正弦信号频率的不断改变，可测得不同频率时惯性环节输出的增益和相位（可用“李沙育”图形），从而画出环节的频率特性。

第二部分控制理论实验一典型环节的电路模拟与软件仿真一、实验目的1．熟悉并掌握THBCC-1型信号与系统·控制理论及计算机控制技术实验平台及上位机软件的使用方法。

2．熟悉各典型环节的电路传递函数及其特性，掌握典型环节的电路模拟与软件仿真研究。

3．测量各典型环节的阶跃响应曲线，了解参数变化对其动态特性的影响。

二、实验设备1．THBCC-1型信号与系统·控制理论及计算机控制技术实验平台2．PC机1台(含上位机软件) 37针通信线1根3．双踪慢扫描示波器1台(可选)三、实验内容1．设计并组建各典型环节的模拟电路；2．测量各典型环节的阶跃响应，并研究参数变化对其输出响应的影响；3．在上位机界面上，填入各典型环节数学模型的实际参数，据此完成它们对阶跃响应的软件仿真，并与模拟电路测试的结果相比较。

四、实验原理自控系统是由比例、积分、惯性环节等按一定的关系连接而成。

熟悉这些惯性环节对阶跃输入的响应，对分析线性系统将是十分有益。

在附录中介绍了典型环节的传递函数、理论上的阶跃响应曲线和环节的模拟电路图。

五、实验步骤1.熟悉实验台，利用实验台上的模拟电路单元，构建所设计的(可参考本实验附录)并连接各典型环节（包括比例、积分、比例积分、比例微分、比例积分微分以及惯性环节）的模拟电路。

待检查电路接线无误后,接通实验台的电源总开关，并开启±5V，±15V直流稳压电源。

2.对相关的实验单元的运放进行调零（令运放各输入端接地，调节调零电位器，使运放输出端为0V）注意：积分、比例积分、比例积分微分实验中所用到的积分环节单元）不需要锁零（令积分电容放电）时,需将锁零按钮弹开，使用锁零按扭时需要共地，则需要把信号发生器的地和电源地用导线相连。

3．测试各典型环节的阶跃响应，并研究参数变化对输出响应的影响1) 不用上位机时，将实验平台上 “阶跃信号发生器”单元的输出端与相关电路的输入端相连，选择“正输出”然后按下按钮，产生一个阶跃信号(用万用表测试其输出电压,并调节电位器,使其输出电压为“1”V ，用示波器x-t 显示模式观测该电路的输入与输出曲线如果效果不好要做新做则只要按一下锁零开关对电容放电，在重新做即可。

一、实验目的1、了解典型环节系和统的频率特性曲线的测量方法2、根据实验求得的频率特性曲线求取传递函数二 实验设备1、THBDC-1型 控制理论·计算机控制技术实验平台2、PC 机一台（含“THBDC-1”软件）、USB 数据采集卡、37针通信线1根、16芯数据排线、USB 接口线三 实验内容（1）惯性环节的频率特性测试R1=R2=100K C=1uF R0=200K闭环传递函数为=)()(0S U S U i 1+TS K =实验记录Bode 图理论计算数据（2）二阶系统OP1，惯性环节，10.2S+1 ；OP2，积分环节，1S 10.1S ；OP3，反相，（-1）；25100:()52552X R K G S S S ==+⨯⨯+ ωn=2.236 ζ=1.118250R 10:()502505020X K G S S ==+⨯⨯+ ωn=7.071 ζ=0.3536实验记录波特图 Rx=100K实验记录波特图 Rx=10K仿真波特图 Rx=100K 仿真波特图 Rx=10K校正前观察响应曲线为校正后串联一个惯性装置波特图校正前后对比思考题：1、根据上位机测得的Bode图的幅频特性，就能确定系统（或环节）的相频特性，试问这在什么系统时才能实现？必须在开环二阶系统中，而且只能确定最小相位系统。

2、实验时所获得的性能指标为何与设计时确定的性能指标有偏差？因为在设计时，很多计算采用的近似计算，同时实验时用的电阻元件参数与设计不完全一致。

3.什么是超前校正装置和滞后校正装置，他们各利用矫正装置的什么特性对系统进行校正？答：超前校正装置用于改善系统的动态性能，实现在系统静态性能不受损的前提下，提高系统的动态性能。

通过加入超前校正环节，利用其相位超前特性来增大系统的相位裕度，改变系统的开环频率特性。

一般使校正环节的最大相位超前角出现在系统新的穿越频率点。

而滞后校正装置则通过加入滞后校正环节，使系统的开环增益有较大幅度增加，同时又使校正后的系统动态指标保持原系统的良好状态。

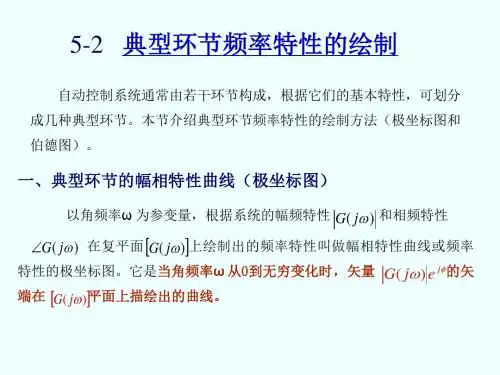

第五章频率域方法典型环节的频率特性用频率法研究控制系统的稳定性和动态响应，是根据系统的开环频率特性进行的，而控制系统的开环频率特性通常是由若干个典型环节的频率特性组成的，如直流电机的传递函数为()(1)mm K G s s T s =+可以将该传递函数分解为三个典型环节的乘积，分别是mK 放大环节：1s积分环节：11m T s +惯性环节：掌握好典型环节的频率特性，就能方便地得出系统的开环频率特性。
