带肋钢筋套筒挤压连接工程技术交底1. 背景介绍带肋钢筋套筒挤压连接工程是一种新型的钢筋连接方式，它通过套筒挤压将钢筋连接成一体，其连接方式具有以下优点：•破坏性小：与传统的焊接、搭接连接相比，带肋钢筋套筒挤压连接不需要加热和冷却等外力影响，可以在常温下完成连接，从而避免了热膨胀和冷缩所引起的破坏。

•强度高：挤压连接处的强度很高，可以达到或者超过钢筋本身的强度。

•节约成本：挤压连接不需要机器操作，只需要简单的工具就能完成连接，减少人力投入和设备成本。

•施工效率高：挤压连接不需要等待焊缝的冷却，可以快速完成连接，提高了施工效率。

2. 技术交底2.1 端部切割在进行带肋钢筋套筒挤压连接之前，首先要进行钢筋的端部切割，将钢筋的表面锈迹、腐蚀和氧化层等清理干净，同时注意保护好钢筋的原始状态，以免影响连接效果。

2.2 套筒制备带肋钢筋套筒的长度可以根据需要进行制造，其内径应该略大于接头的直径。

套筒应该使用具有可靠性和耐蚀性的材料制成，如碳素钢、不锈钢等。

2.3 安装套筒安装套筒是整个连接过程中最重要的环节。

首先需要将制备好的套筒放置在钢筋连接处，并通过加硬度低的挤压机将其紧贴在钢筋表面。

在压制过程中，需要时刻监控压力情况，确保套筒完全贴合钢筋表面，并尽可能保证套筒的形状不受影响。

2.4 检测连接质量在进行带肋钢筋套筒挤压连接后，需要进行连接质量的检测，并将其记录。

主要检测项包括连接强度、套筒外径及长度，和套筒与钢筋表面之间的紧密程度等。

如果发现不合格现象，则需要及时进行修复，直到检测全部合格。

3. 注意事项1.进行带肋钢筋套筒挤压连接需要技术工人操作。

2.在进行连接的整个过程中，需要严格保护钢筋的原始状态。

3.连接质量需要得到有效的保证，可以通过强度计、超声波检测仪等设备进行检测，确保连接质量。

4.带肋钢筋套筒挤压连接的工作环境应该干净整洁，以免出现脏污和杂质对连接质量的影响。

4. 结语带肋钢筋套筒挤压连接技术是一种优秀的钢筋连接方式，其优势在于连接强度高、施工效率高、破坏程度小等。

技术交底书表格编号1310项目名称xx客专xx标第 1 页共 3 页交底编号14522工程名称钢筋机械连接施工设计文件图号施工部位狮子石隧道二衬钢筋交底日期2021年6月10日技术交底内容：一、施工准备1）准备钢筋机械连接作业平台和定位架等设备。

2）钢筋端头的锈皮、泥沙、油污等杂物应清理赶紧，钢筋端头应平直，并设置定位标志和检查标志。

定位标志距钢筋端头的距离为套筒长度的一半，检查标志应设置在定位标志外侧，距定位标志15mm处。

3）对挤压设备必须进行检查，并进行试压，设备选型及参数应符合产品设计文件的要求，并应安照有关规定进行安全检验。

4）钢筋与套筒应进行试套，不同直径的套筒不得串用。

二、施工工艺图1 套筒挤压连接施工工艺流程图1）将钢筋插入套筒中，其插入深度应安照钢筋定位标志确定，当钢筋纵肋过高影响插入时，允许进行打磨，但钢筋横肋严禁打磨。

2）在插好钢筋的接头处用压钳进行挤压（需要时压钳用升降器悬挂）。

挤压时，使压模对准钢套筒表面的压痕标志，并使压模压接方向与钢套筒轴线垂直。

接好进回油油管、启动高压油泵并调节好初始油压。

3）操作超高压泵站，达到预定压力并使压痕压至规定深度后，即可卸压退模，压接过程中应始终注意接头两端钢筋轴线的一致。

4）钢筋挤压连接可先在地面上完成一端的压接，再在工作面上完成另一端压接。

三、套筒挤压操作应符合下列规定：1）按标记检查钢筋插入套筒内的深度，钢筋端头离套筒长度中点不应超过10mm。

2）挤压操作时采用的挤压力、压模宽度、压痕直径、挤压后套筒长度的波动范围和挤压道数，均应符合经型式检验确定的技术参数要求3）压模、套筒与钢筋应相互配套使用，压模上应有相对应的连接钢筋规格标记。

4）挤压时挤压机与钢筋轴线应保持垂直。

5）挤压宜从套筒中央开始，并依次向两端挤压。

6）宜先挤压一端套筒，插入待接钢筋后再挤压另一端套筒。

采用必要措施确保钢筋与套筒的同轴、顺直。

图2.挤压连接顺序示意图四、成品保护1.地面半接头连接的钢筋半成品要用垫木垫好，分规格码放整齐。

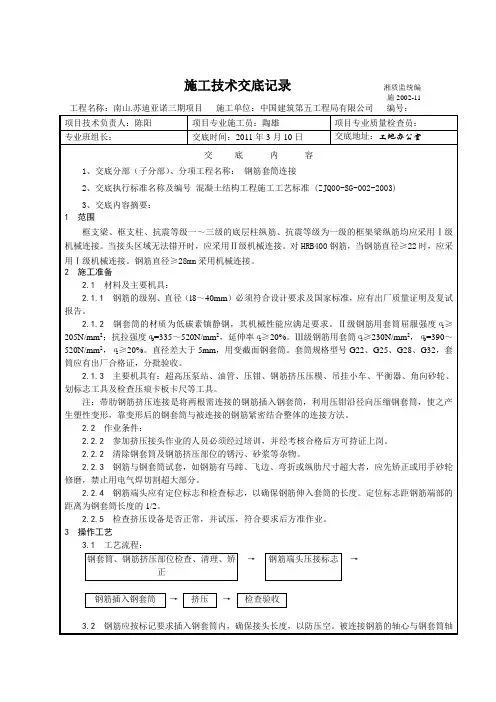

施工技术交底记录湘质监统编
施2002-11 工程名称：南山.苏迪亚诺三期项目施工单位：中国建筑第五工程局有限公司编号：
注：○1执行标准名称及编号系指施工单位自行制定的企业标准(如施工操作工艺标准、工法等)的名称、编号；○2企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；○3企业标准的质量水平不得低于边有施工质量验收规范的规定要求；○4施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；○5交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容摘要。

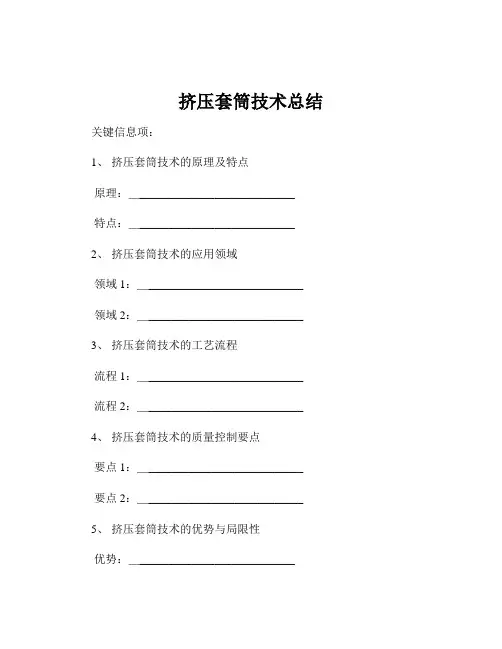

挤压套筒技术总结关键信息项：1、挤压套筒技术的原理及特点原理：＿___________________________特点：＿___________________________2、挤压套筒技术的应用领域领域 1：＿___________________________领域 2：＿___________________________ 3、挤压套筒技术的工艺流程流程 1：＿___________________________流程 2：＿___________________________ 4、挤压套筒技术的质量控制要点要点 1：＿___________________________要点 2：＿___________________________ 5、挤压套筒技术的优势与局限性优势：＿___________________________局限性：＿___________________________6、挤压套筒技术的未来发展趋势趋势 1：＿___________________________趋势 2：＿___________________________11 挤压套筒技术的原理挤压套筒技术是一种通过对套筒施加压力，使其发生塑性变形，从而实现钢筋连接的方法。

其原理基于金属材料的塑性变形特性，当施加足够的压力时，套筒的内壁与钢筋表面紧密贴合，形成牢固的机械连接。

111 挤压套筒技术的特点1111 连接强度高：经过挤压变形后的套筒与钢筋之间的摩擦力和咬合力大大增加，能够提供较高的连接强度，满足结构设计要求。

1112 施工速度快：相比传统的焊接或绑扎连接方式，挤压套筒技术操作简单，施工效率高，能够有效缩短工期。

1113 质量稳定可靠：由于挤压过程是在工厂或施工现场严格控制的条件下进行的，减少了人为因素的影响，连接质量更加稳定可靠。

1114 适用性强：适用于各种直径和强度等级的钢筋连接，且不受钢筋形状和位置的限制。

施工技术底书标段名称：ZTSG-2标 工程名称：张唐家铁路工程ZTSG-2标 分部：七分部 作业 队名称：沈家泉进口作业队 编号:、工程概况沈家泉隧道地处赤城县石窑沟与刘长沟之间。

沈家泉进口洞口位于郭家屯窑沟背半山腰位 置，出口洞口位于刘长沟村尖牛嘴山沟沟谷位置。

该隧道穿越最高峰海拨高度1012m,最大埋深为132m 隧道进口里程为改 DK99+ 695，出口里程为改 DK102+ 554,隧道全长2859m 、编制依据及原则1、 编制依据1） 《带肋钢筋套筒挤压连接技术规程》 2） YJ-32 40型带肋钢筋挤压连接机使用说明书 3） 钢筋套筒挤压连接工艺试验结论4） 设计图纸要求、相关的试验规程及质量验收标准。

5 ）现有的施工技术水平和机械设备配备能力。

6）安全操作规程。

2、 编制原则1） 优先考虑安全，避免安全事故发生。

2） 坚持实事求是的原则。

坚持工艺试验可行、科学合理。

三、钢筋套筒挤压连接施工原理及工艺1、施工原理将两根待接钢筋插入钢套管，用挤压连接设备径向挤压套筒，使之产生塑性变形，依靠变 形后钢套筒与被连接钢筋纵、横肋生产机械吻合成为整体的钢筋连接连接方式。

a 、挤压钢套筒使套筒与被连接钢筋吻合的连接方式;工程名 称 工序名 称沈家泉隧道 二衬钢筋交底名称 交底日期钢筋套筒挤压连接专项技术交底2011/7/15b、要对连接套筒的材质、尺寸及强度和延伸性进行检验和实验，以确定其连接性能等级，并据此确定用不同重要等级的结构和部位;见人员签到表（作业队队长、班组长、全体作业人员）c 、钢筋套筒挤压连接主要用于”〜V 级围岩衬砌及明洞衬砌带肋钢筋的连接;d 、加工安装的设备轻便灵活、易操作，使用范围广，有利于设计施工的灵活选用，不受环境、气候及钢筋疏密的限制，对同断面接头百分率限制不严格。

施工工艺 施工准备工作 将钢筋端头的锈、泥沙、油污等杂物清理干净。

钢筋与套筒进行试套，如钢筋有马蹄，弯折或纵肋尺寸过大者，应预先矫正。

挤压套筒施工技术交底接头→检查接头质量。

2、套筒安装：根据设计要求，在钢筋连接处安装套筒，并保证套筒的长度和直径符合要求。

3、钢筋对接：将待连接的钢筋对接，使其在套筒内的重叠长度符合设计要求。

4、套筒就位校正：使用卡板等工具将套筒固定在正确的位置，并进行校正。

5、安装钢筋压接机：将钢筋压接机安装在套筒上方，并调整好压接机的压力和位置。

6、挤压接头：启动钢筋压接机，将套筒径向挤压，直到达到设计要求的挤压标志。

7、检查接头质量：检查挤压接头的外观质量和内部连接情况，确保符合设计要求。

四、安全注意事项1、操作人员必须经过专业培训，并严格按照操作规程进行作业。

2、在作业过程中，必须戴好安全帽、手套等防护用品，确保人身安全。

3、挤压设备必须正常运转，并定期检查维护。

4、在作业过程中，必须注意钢筋和套筒的尺寸和位置，确保符合设计要求。

5、在作业过程中，必须严格遵守施工现场安全规定，确保施工安全。

本技术交底书适用于兴泉铁路XQNQ-4标DK262+200～DK301+320段隧道二次衬砌及仰拱钢筋工程施工。

施工前必须进行准备工作，包括培训操作人员、提供型式检验报告、进行工艺性实验等。

施工过程中，必须按照工艺流程进行作业，注意安全事项。

最后，必须检查接头质量，确保符合设计要求。

二衬环的主筋采用φ25（φ22、φ20、φ18、φ16）螺纹钢，套筒采用G25（G22、G20、G18、G16）套筒，套筒外径分别为45（40、36、34、30）mm，壁厚分别为7.5（6.5、6、5.5、5）mm，长度分别为150（125、120、115、110）mm。

施工工艺及方法如下：1）首先在仰拱两侧预留筋端头，并做好插入套筒深度标记，以防钢筋插入套筒过深或插不到位。

2）根据标记将G25（G22、G20、G18、G16）套筒安装在两侧仰拱二衬预留钢筋端头，保证钢筋头伸入套筒7.5(6.5、6、5.5、5)mm，且相互错开的接头基本处于同一水平线上。

带肋钢筋套筒挤压连接技术交底记录带肋钢筋套筒挤压连接技术是一种常用于钢筋混凝土结构中的连接方式。

该技术通过将两根钢筋的一端插入套筒内，然后利用专用设备将套筒内的钢筋挤压，以达到连接的目的。

下面是对带肋钢筋套筒挤压连接技术的交底记录。

时间：XXXX年XX月XX日地点：施工现场参与人员：施工队伍全体成员一、技术原理和适用范围的交底1.1技术原理：带肋钢筋套筒挤压连接技术是通过将两根钢筋的一端插入套筒内，然后利用专用设备施加压力将套筒内的钢筋挤压，使其紧密连接。

1.2适用范围：带肋钢筋套筒挤压连接技术适用于钢筋混凝土结构的连接，特别适用于灌注式构件连接以及钢筋连接部位的加固强化。

二、操作要求的交底2.1施工前准备：-确保钢筋的质量合格，按照设计图纸和相关规范要求进行分类、存放和保管。

-检查挤压设备的运行状态，确保设备功能正常、维修记录完备。

-钢筋连接区域的清理：应清除杂物、污垢和锈蚀，确保连接处干净整洁。

2.2操作流程：-包含待连接的两根钢筋长度应按照规范要求进行控制，并确保两根钢筋共同的插入长度不小于套筒长度的2倍。

-插入套筒前，应在钢筋端部涂抹合适的抗锈涂料，以防止腐蚀。

-将一个钢筋的一段插入到另一根钢筋的套筒中，并确保插入的紧密程度符合要求。

-使用挤压设备，保持设备压力和挤压时间符合规范的要求。

-检查连接部位的质量，并进行必要的验收。

三、安全注意事项的交底3.1操作人员应全面了解和掌握操作规程，严格按照操作规程进行施工。

3.2使用挤压设备时，应确保设备的安全可靠，操作人员应戴好安全帽、手套和防护眼镜等个人防护装备。

3.3在挤压过程中，操作人员应远离挤压部位，以免发生意外伤害。

3.4施工现场应设立警示标志，并设置专人监管，禁止未授权人员进入施工区域。

四、质量验收标准的交底4.1连接部位的挤压效果应满足设计要求和相关规范的要求，不得出现明显的裂缝或破坏现象。

4.2连接部位应无松动、脱落等情况，连接的钢筋应紧密相连。
