钢筋直螺纹套筒连接技术交底大全

钢筋直螺纹套筒施工交底
目的
本文档旨在明确钢筋直螺纹套筒施工的要求和程序，确保施工过程安全、高效。

施工要求
1. 施工人员应具备相关技术资格和工作经验，熟悉施工规范和安全要求。

2. 施工人员应佩戴符合要求的个人防护装备，并严格遵守相关安全操作流程。

3. 施工现场应清洁整齐，无杂物堆放和阻碍施工的障碍物。

施工程序
1. 安全准备
- 确认施工区域是否划定，并进行必要的安全防护措施。

- 检查施工设备和工具是否完好，确保安全使用。

2. 钢筋加工
- 根据设计要求，将钢筋进行剪切、弯曲等加工处理。

- 检查加工后的钢筋尺寸、质量，并记录相关信息。

3. 安装套筒
- 根据设计图纸确定套筒的位置和数量，并在施工现场进行标定。

- 使用适当的工具将套筒固定在定位点上，并确保稳固可靠。

4. 检查验收
- 在完成套筒施工后，进行全面检查，确保套筒安装符合要求。

- 对套筒的尺寸、位置、固定方式等进行验收，并记录相关数据。

5. 清理整理
- 清理施工现场，清除杂物和垃圾。

- 对工具和设备进行清理、整理和储存，确保下次使用时能够
正常工作。

注意事项
1. 钢筋直螺纹套筒施工过程中，应注意人身安全和施工质量。

2. 如发现施工中存在的问题或隐患，应及时向相关负责人报告。

3. 按照相关要求保存好施工交底记录，以备日后查阅和追溯。

以上是钢筋直螺纹套筒施工交底的要求和程序，请施工人员严格按照上述步骤进行操作。

如有疑问，请及时咨询相关负责人。

直螺纹钢筋套筒连接施工技术交底直螺纹钢筋套筒连接施工技术交底一、施工机具LBG-40型钢筋直螺纹滚丝机、切割机、环通规、环止规、游标卡尺、通端塞规、止端塞规、管钳扳手、力矩扳手。

二、施工准备1、参加滚压直螺纹接头施工的人员必须进行技术培训，经考核合格后方可持证上岗操作。

2、钢筋应先调直再加工，切口端面要与钢筋轴线垂直，端头弯曲、马蹄形严重的要切去，但不得用气割下料。

三、直螺纹套筒质量要求1、材质要求：采用HRB335、HRB400钢筋制作，其机械性能、化学成份应符合有关规定。

2、结构尺寸：表 13、质量要求：（1）连接套表面无裂纹，螺牙饱满，无其他缺陷。

（2）光面塞规：通端量规能通过小径，且止端量规不能通过。

（3）螺纹塞规：通规能顺利旋入套筒并达到旋合长度，止规从套筒端部旋入量不应超过3个螺距。

表2 钢筋丝头加工参数四、施工工艺1、工艺流程：确定滚丝机位置→钢筋调直、切割机下料→丝头加工→丝头质量检查（套丝帽保护）→用机械扳手进行套筒与丝头连接→接头连接后质量检查→钢筋直螺纹接头送检2、钢筋丝头加工：（1）按钢筋规格所需的调整试棒并调整好滚丝头内孔最小尺寸。

（2）按钢筋规格更换涨刀环，并按规定的丝头加工尺寸调整好剥肋直径尺寸。

（3）调整剥肋挡块及滚压行程开关位置，保证剥肋及滚压螺纹的长度符合丝头加工尺寸的规定。

（4）钢筋丝头长度的确定，确定原则：以钢筋连接套筒长度的一半为钢筋丝扣长度，由于钢筋的开始端和结束端存在不完整丝扣，初步确定钢筋丝扣的有效长度见表2。

允许偏差为0～2P（P为螺距），施工中按0～1P 控制。

五、接头质量检验1、工程中应用滚压直螺纹钢筋接头时，技术提供单位应提交有效的型式检验报告。

2、钢筋连接作业开始前及施工过程中，应对每批进场钢筋进行接头连接工艺检验。

工艺检验应符合下列要求：⑴每种规格的钢筋接头试件不应少于3根；⑵接头试件的钢筋母材应进行抗拉强度试验；试件不小于3根，且应取自接头试件的同一根钢筋；⑶3根接头试件的抗拉强度均不小于该级别钢筋抗拉强度的标准值，同时接头尚应不小于0.9倍钢筋母材的抗拉强度实测值。

使用方法如下图。

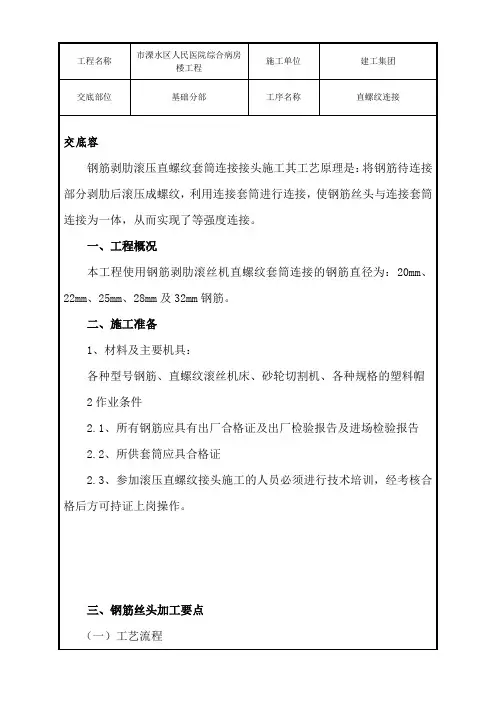

交底部位基础分部工序名称直螺纹连接
+1p，见图2.
螺纹中径
通端螺纹环
规
止端螺纹环
规
通环规能顺利旋入整个有效扣长度，而止环
规旋入丝头的深度不大于3p（p为螺距）。

见图3.
四、成品保护
1、成型钢筋应按总平面布置图指定地点摆放，用垫木垫放整齐，防止钢筋变形、锈蚀、油污。

2、浇筑混凝土时，混凝土输送泵管要用铁马凳架高300mm，防止由于过重的泵管压塌板上部筋。

去往操作面的主要通道也需设铁马凳，上铺钢跳板，边浇边撤。

五、安全措施
1、进入现场的钢筋机械在使用前，必须经项目工程部、安全部检查验收合格后方可使用。

操作人员需持证上岗作业，并在机械旁挂牌注明安全操作规定。

2、加工工艺旳规定；3、钢筋连接；4、质量规定和注意事项；5、安全文明施工。

交底内容：1、施工准备1.1材料及重要机具：1.1.1多种型号钢筋1.1.1直螺纹滚丝机床1.1.3砂轮切割机1.1.4多种规格旳塑料帽1.2作业条件：1.2.1所有钢筋应具有出厂合格证及出厂检查报告及进场检查报告。

1.2.2所供套筒具有生产合格证。

2、加工工艺旳规定2.1钢筋下料：钢筋应使用砂轮切割机下料，切口端面应与钢筋轴线垂直，不容许有马蹄形或挠曲，不得用冲切下料，不得用电焊、气割等加热方式切断。

这是保证钢筋丝头长度、直径质量旳核心。

2.2钢筋丝头旳加工：钢筋下料达到质量规定后，可开始加工丝头，加工钢筋直螺纹丝头应在专用旳滚丝机床上进行。

2.3加工丝头旳检查加工丝头旳检查内容为：（1）丝头螺纹旳长度（2）螺纹大、中、小径2.3.2所加工旳钢筋丝头，要逐个检测，自检合格旳丝头由技术人员以一种班加工旳丝头为一种检查批按10%随机抽样进行检测。

2.3.3加工好旳丝头应将两端戴上塑料保护帽，然后按钢筋旳不同规格堆放。

2.3.4钢筋连接前，在施工现场滚丝，按每种规格钢筋旳接头试件数量不少与3根，由实验员送实验室做静力单向拉伸实验并出具实验报告。

当钢筋连接头达到JGJ107-96规定期，即为合格接头，便可进行钢筋连接施工。

2.3.5检查出不合格旳丝头应切除后重新制作。

3、钢筋连接3.1同径连接套3.1.1用扳手或管钳将直螺纹连接套与一端钢筋拧到位，再另一端钢筋与连接套拧到位。

3.1.2当连接水平钢筋时，应从一头往往另一头依次拧紧接头，不得从两头往中间连接，以免导致连接质量事故。

3.2正、反丝扣连接套将不能转动旳钢筋加工成左旋螺纹，用正、反丝扣连接套（一端为右旋螺纹，另一端为左旋螺纹）将待连接钢筋对上连接套入口，转动连接套即可使钢筋同步旋入连接套。

3.3 连接完毕后，质检人员应予以检查，检查措施为：连接完毕后套筒两侧外露螺纹长度与否相等且每侧不超过一种完整丝扣。

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制筑业软件 58工程名称 交底日期 2023.08.19 施工单位分项工程名称钢筋工程交底提纲施工准备、施工工艺、施工控制要点、安全环保规定交底内容：钢筋直螺纹套筒连接技术交底见图4-1~图4-4。

图4-1 标准型接头安装 图4-2 正反丝扣型接头安装六、成品保护1、 钢筋丝扣加工完毕，堆放时必须在丝扣上套上塑料保护帽，防止丝扣破坏。

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制筑业软件994615644315581.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制筑业软件994615644315581.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制筑业软件994615644315581.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制筑业软件994615644315581.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制筑业软件994615644315582.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制筑业软件994615644315582.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制筑业软件994615644315581.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

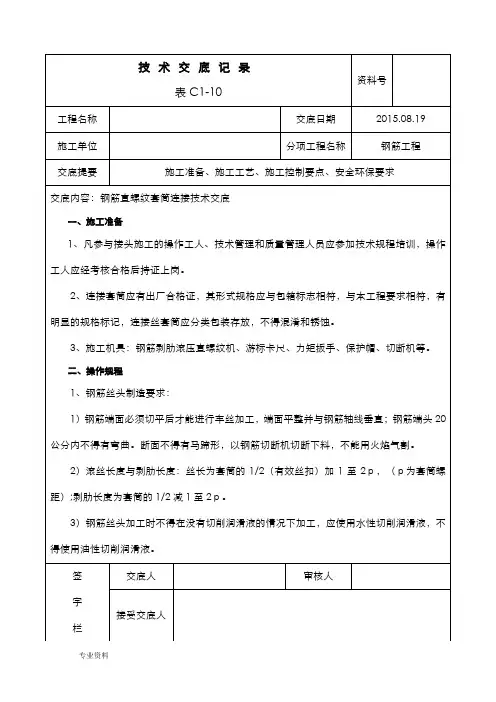

云南省住房和城乡建设厅印制工程名称 交底日期 2015.08.19 施工单位分项工程名称钢筋工程交底提要施工准备、施工工艺、施工控制要点、安全环保要求交底内容：钢筋直螺纹套筒连接技术交底见图4-1~图4-4。

工程名称施工单位交底部位工序名称直螺纹套筒连接交底提要：一、直螺纹连接技术要求1、连接套①、经检验合格的连接套，包装箱内应有明显的标记，一端孔应用密封盖扣紧。

②、连接套进场时应有产品合格证，安装前应进行复检。

③、连接套不能有严重锈蚀、有油脂等影响混凝土质量的缺陷或杂物。

④、连接套精确为副6f级，并符合GB/T197的规定，表面粗糙度不低于6.3。

⑤、按照施工的实际需要标准型：用于一般连接钢筋的部位；⑥、标准型连接套的外形尺寸应符合下表规定：连接套外形尺寸单位：mm规格（d）螺距（p）长度L-02 外径Φ-00.4 螺纹小径D1+0.4Φ18 2.5 40 Φ29 16.3Φ20 2.5 45 Φ31 18.1Φ22 2.5 50 Φ33 20.2Φ25 3.0 55 Φ37 22.9项目(专业)技术负责人交底人接受交底人注：本记录一式两份，一份交底单位存，一份接受交底单位存。

工程名称施工单位交底部位工序名称直螺纹套筒连接交底提要：2、施工准备为了满足本工程质量及进度要求，由专业人员负责施工：①、本工程将由施工单位调派专业人员到现场负责。

②、确保现场有专业机械操作工2-4人（有上岗证）钢筋滚压机2台，并根据施工现场要求随时增加，机械及人员以满足施工进度。

③、在施工现场设专职质检员1个，对所有加工与安装的接头及时检查，并做好记录（统一表格式）；确保工程质量优良（优良率100%）。

④、在施工现场设专职安全员1名，配合做好安全预防措施，并做好记录。

3、丝头加工①、螺纹加工直径调定：根据所加工直径，把滚丝的相应规格通过通止棒调整，然后锁紧滚丝轮，严禁一次调定，滚丝牙应相对吻合，严禁丝牙交叉锁紧。

②、长度调整：根据所滚压钢筋直径丝头长度，把行程调节板上相应的刻线对准护板上的“0”刻线，然后锁紧，即完成初步调整。

③、直径、长度的调整：由于各部误差积累影响刻线的准确性，所以刻线均为初步指示线，最后以实际加工的直径和丝头长度进行微调，直至合格，调整时必须直径从大到小，丝头长度由短到长，顺序渐渐的进行调整。

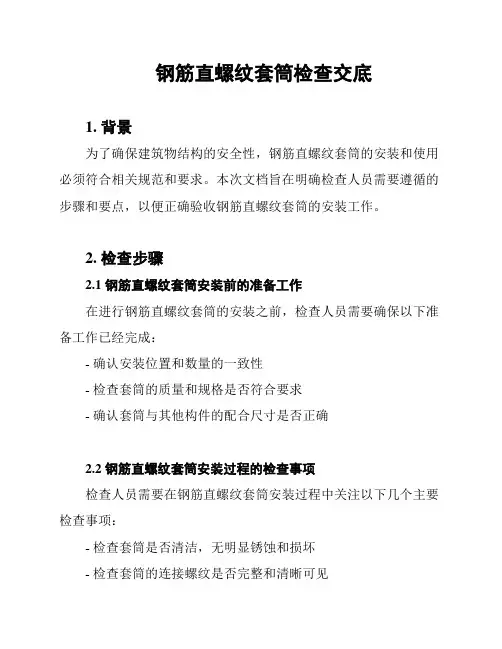

钢筋直螺纹套筒检查交底1. 背景为了确保建筑物结构的安全性，钢筋直螺纹套筒的安装和使用必须符合相关规范和要求。

本次文档旨在明确检查人员需要遵循的步骤和要点，以便正确验收钢筋直螺纹套筒的安装工作。

2. 检查步骤2.1 钢筋直螺纹套筒安装前的准备工作在进行钢筋直螺纹套筒的安装之前，检查人员需要确保以下准备工作已经完成：- 确认安装位置和数量的一致性- 检查套筒的质量和规格是否符合要求- 确认套筒与其他构件的配合尺寸是否正确2.2 钢筋直螺纹套筒安装过程的检查事项检查人员需要在钢筋直螺纹套筒安装过程中关注以下几个主要检查事项：- 检查套筒是否清洁，无明显锈蚀和损坏- 检查套筒的连接螺纹是否完整和清晰可见- 检查套筒与钢筋的连接是否紧固可靠- 检查套筒的位置和方向是否正确2.3 钢筋直螺纹套筒安装完成后的检查事项当钢筋直螺纹套筒安装完成后，检查人员需要进行以下检查事项的验收：- 检查套筒安装位置是否准确、牢固- 检查套筒的外观是否整洁，无明显缺陷- 检查套筒与周围构件的配合是否紧密- 检查套筒的数量是否符合要求3. 检查记录和问题处理在进行钢筋直螺纹套筒的检查过程中，检查人员需要填写相关的检查记录，并及时处理发现的问题。

检查记录应包括以下内容：- 检查日期和时间- 检查人员的姓名和工号- 被检查钢筋直螺纹套筒的位置和编号- 检查结果和问题描述- 相关问题的整改措施和责任人4. 研究资料和培训为了保证检查人员能够正确执行钢筋直螺纹套筒的检查工作，相关的研究资料和培训应该提供给检查人员。

这些资料应包括：- 钢筋直螺纹套筒的安装和使用规范和要求- 钢筋直螺纹套筒的结构和原理- 钢筋直螺纹套筒安装过程中常见问题和解决方法的案例分析以上为钢筋直螺纹套筒检查交底的内容概要，如有需要请补充具体细节。

审核人 交底人 接受交底人
1. 本表由施工单位填写，交底单位与接受交底单位各存一份。

工程名称 ****工程 交底日期 2022年4月21日
施工单位 ****公司
分项工程名称
钢筋工程
交底提要
2#楼直螺纹套筒连接施工技术交底
4.2直螺纹接头钢筋加工前，应釆用无齿锯对钢筋端部进行切割（切割长度≤30mm ），以保证端头加工平整，无扭曲、无毛刺；丝头加工时 应使用水性润滑液不得使用油性润滑
液。

4.3加工完的直螺纹钢筋丝头应用专用工具进行检查，丝头尺寸应釆用专用直螺纹量
规检查，通规能顺利旋入并达到要求的拧入长度，止规旋入不得超过3P 。

抽检数量10%,检验合格率不应小于95%，检查合格后按规格及使用部位分类码放，丝头用塑料帽盖好，加以保护。

直螺纹检查-环止规
直螺纹检查-环通规
套筒类型
检查项目 量具、检具名称
检查方法 直螺纹套筒
外观
目测
外观尺寸
游标卡尺或专用量具 不少于两个方向进行测量 螺纹中径 通端螺纹塞规 应与套筒工作内螺纹旋合通过 止端螺纹塞规 允许与套简工作内螺纹两端的螺纹部
分旋合，旋合量应不超过三个螺距
螺纹小径
光面卡规和游标卡尺
不少于两个方向进行测量
接头质量进行检查验收，并抽取10%的接头进行拧紧扭矩校核，合格的以红点标记。

4.5连接钢筋时，应对正轴线将钢筋拧入连接套内，然后用力矩扳手拧紧。

钢筋直螺纹套筒维护交底介绍钢筋直螺纹套筒是建筑中常用的连接装置，用于连接钢筋。

为了确保套筒的正常使用和延长其使用寿命，以下是相关的维护措施和注意事项的交底。

维护措施1. 定期检查：定期检查套筒的外观和连接状态，确保没有明显的损伤或变形。

如果发现问题，应及时采取修复或更换措施。

定期检查：定期检查套筒的外观和连接状态，确保没有明显的损伤或变形。

如果发现问题，应及时采取修复或更换措施。

2. 清洁保养：保持套筒的表面干净，避免积聚灰尘和杂物。

可使用软布擦拭套筒表面，不可用硬物划伤。

清洁保养：保持套筒的表面干净，避免积聚灰尘和杂物。

可使用软布擦拭套筒表面，不可用硬物划伤。

3. 防锈处理：钢筋直螺纹套筒容易受到氧化和腐蚀的影响，应定期进行防锈处理。

可以使用防锈剂涂抹在套筒表面，并确保涂层均匀覆盖。

防锈处理：钢筋直螺纹套筒容易受到氧化和腐蚀的影响，应定期进行防锈处理。

可以使用防锈剂涂抹在套筒表面，并确保涂层均匀覆盖。

4. 防止碰撞：避免套筒受到硬物的重击或碰撞，以免造成变形或损坏。

防止碰撞：避免套筒受到硬物的重击或碰撞，以免造成变形或损坏。

5. 避免过度应力：在使用套筒连接钢筋时，应避免施加过大的拉力或扭矩，以免损坏套筒。

避免过度应力：在使用套筒连接钢筋时，应避免施加过大的拉力或扭矩，以免损坏套筒。

注意事项1. 安全意识：在进行套筒的维护和操作时，一定要提高安全意识，佩戴个人防护装备，如手套和护目镜。

安全意识：在进行套筒的维护和操作时，一定要提高安全意识，佩戴个人防护装备，如手套和护目镜。

2. 操作规范：按照操作规范进行维护和操作，不得随意修改或更改套筒的结构和使用方式。

操作规范：按照操作规范进行维护和操作，不得随意修改或更改套筒的结构和使用方式。

3. 禁止过载：严禁在套筒上施加超过其承载能力的力量，以免造成意外事故。

禁止过载：严禁在套筒上施加超过其承载能力的力量，以免造成意外事故。

4. 故障报告：如果发现套筒出现故障或异常情况，应及时上报相关人员，并采取相应的措施进行修复或更换。

《钢筋直螺纹套筒链接技术交底》第一节工程概况本项目为XXX工程，位于XXX地区，主要包括XXX栋建筑物、XXX配套设施等。

工程占地面积XXX平方米，总建筑面积XXX平方米。

本工程结构体系采用钢筋混凝土框架结构，基础采用钢筋直螺纹套筒链接方式。

第二节钢筋直螺纹套筒链接技术简介1. 直螺纹套筒链接原理：钢筋直螺纹套筒链接是利用钢筋端部的螺纹与套筒内螺纹的紧密配合，通过摩擦力来实现钢筋之间的连接。

在施工过程中，通过专用的螺纹连接器将钢筋和套筒连接在一起，形成稳定的钢筋骨架。

2. 直螺纹套筒链接优点：（1）连接可靠：直螺纹套筒链接具有良好的抗拉、抗压、抗剪性能，能满足结构设计要求。

（2）施工方便：直螺纹套筒链接施工速度快，操作简单，便于现场管理。

（3）适用范围广：直螺纹套筒链接适用于各种类型的钢筋连接，特别是在高空、狭小空间等施工环境中具有明显优势。

（4）经济效益高：直螺纹套筒链接减少了钢筋焊接作业，提高了工程质量，降低了工程成本。

第三节钢筋直螺纹套筒链接施工要求1. 材料要求：（1）钢筋：应符合国家现行标准《钢筋混凝土用钢》GB/T 1499.1的规定，具有良好的抗震性能和焊接性能。

（2）直螺纹套筒：应符合国家现行标准《钢筋连接用直螺纹套筒》JG/T 398的规定，具有良好的抗拉、抗压、抗剪性能。

2. 施工准备：（1）熟悉设计图纸和施工方案，了解钢筋直螺纹套筒链接的相关技术要求。

（2）检查钢筋和直螺纹套筒的质量，确保符合国家标准。

（3）准备必要的施工设备和工具，如螺纹连接器、扳手、锯床等。

3. 施工工艺：（1）钢筋加工：根据设计要求，将钢筋端部加工成直螺纹。

（2）套筒安装：将套筒安装在钢筋端部，确保套筒内螺纹与钢筋端部螺纹紧密配合。

（3）连接：使用螺纹连接器将钢筋和套筒连接在一起，确保连接牢固。

（4）质量检查：对连接完成的钢筋进行质量检查，确保满足设计要求。

第四节施工注意事项1. 施工过程中，应严格按照施工方案和操作规程进行，确保工程质量。

直螺纹套筒连接施工技术交底技术交底是一项重要的工作，它在施工过程中起着至关重要的作用。

本文将从直螺纹套筒连接施工技术交底的角度，详细介绍该技术的相关知识和操作步骤，以确保施工过程中的安全性和质量。

一、施工前的准备工作1. 确定施工地点以及连接套筒的位置和数量。

2. 检查套筒的型号和规格是否符合设计要求。

3. 准备好必要的工具和设备，如扳手、螺栓等。

二、施工过程1. 清理工作面：清理连接套筒的两侧工作面，并确保其平整。

如有需要，可采取打磨等措施，以确保连接的紧密性。

2. 安装连接套筒：根据设计要求，按照标准安装连接套筒。

首先，将套筒从两侧插入要连接的构件中，然后使用扳手旋紧到位。

在旋紧的过程中，需注意力度适中，以避免过度损坏套筒。

3. 检查并调整：连接套筒安装完毕后，需对其进行检查，确保连接的紧密度和稳定性。

如有需要，可使用扳手调整连接套筒的位置和角度，以保证其与其他构件的配合过程中不会产生松动或者变形。

4. 固定连接套筒：在确认连接套筒位置和角度无误后，可通过螺栓等固定件将套筒进行固定，以确保其长期稳定性和安全性。

三、施工后的验收工作1. 查看连接套筒是否完全连接，且无松动或漏气现象。

2. 检查连接套筒与其他构件的配合情况，确保其稳定性和密封性。

3. 通过压力测试或者其他方法，对连接套筒进行质量验收，确保其达到设计要求。

技术交底是一项具有重要意义的工作，不仅可以确保施工过程中的质量和安全，也可以提高施工人员的操作技能和意识。

在直螺纹套筒连接施工技术交底中，我们可以通过详细的讲解和演示，使施工人员掌握有关技术知识和操作要点。

这样，能够更好地保障施工工作的顺利进行，并最终实现项目的质量和效益目标。

总结起来，直螺纹套筒连接施工技术交底是一项重要的工作。

通过准备工作、施工过程和验收工作的详细介绍，可以使施工人员在实际操作中更加熟练地掌握技术要点。

希望本文对于读者理解直螺纹套筒连接施工的技术交底和操作过程有所帮助。

技术交底单施工单位：交底内容1）按钢筋规格所需的调整试棒调整好滚丝头内孔最小尺寸。

2）按钢筋规格更换定位盘，并调整好剥肋直径尺寸。

3）调整剥肋档块及滚轧行程开关位置，保证剥肋及滚轧螺纹的长度。

4）装卡钢筋，开动设备进行剥肋及滚压加工。

5）加工丝头时，应采用水溶性切削液，当气温低于0 C时，应掺入15~20%亚硝酸钠。

严禁用机油做切削液或不加切削液加工丝头。

6）检验合格的丝头应加以保护，在其端头加带保护帽或用套筒拧紧，按规格分类堆放整齐。

3 套筒安装并拧紧1）连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净、完好无损。

2）采用预埋接头时，连接套筒的位置、规格和数量应符合设计要求。

3）滚压直螺纹接头应使用扭力扳手或管钳进行施工，将两个钢筋丝头在套筒中间位置相互顶紧，应采用扭力扳手按规定的力矩值把钢筋接头拧紧。

扭力扳手的精度为±5%。

4）经拧紧后的滚压直螺纹接头应做出标记，单边允许完整丝扣外露为1-1.5扣。

5）根据待接钢筋所在部位及转动难易情况，选用不同的套筒类型，采取不同的安装方法，见图2-1～图2-2。

图2-1 标准型接头安装图2-2 正反丝扣型接头安装五、成品保护1）钢筋丝扣加工完成，堆放时必须在丝扣上套上塑料保护帽，防止丝扣破坏。

2）带连接套筒的钢筋应固定牢靠，对于已绑扎但未安装套筒的钢筋丝扣仍应有塑料保护盖。

3）对于长时间未安装套筒的钢筋丝扣，应采取可靠措施防止丝扣生锈。

六、质量保证措施1 筏板结构构件中纵向受力钢筋的接头宜相互错开，钢筋机械连接的连接区段长度应按≥40 d 计算（ d 为被连接钢筋中的较大直径）。

在同一连接区段内有接头的受力钢交底人：接受交底人：。

一、交底目的为确保直螺纹套筒连接施工过程中的安全，预防安全事故的发生，提高施工人员的安全意识，特进行安全技术交底。

二、交底内容1. 作业人员安全注意事项（1）进入施工现场必须佩戴安全帽，穿防滑鞋，不得穿拖鞋、凉鞋等。

（2）作业人员应熟悉直螺纹套筒连接操作流程，掌握相关安全知识。

（3）作业人员必须遵守施工现场的安全规定，不得酒后作业。

2. 施工现场安全措施（1）施工现场应设置安全警示标志，提醒作业人员注意安全。

（2）施工区域应设置安全通道，确保作业人员通行畅通。

（3）施工过程中，禁止无关人员进入施工现场。

3. 直螺纹套筒连接操作安全要点（1）操作前，检查直螺纹套筒、钢筋等材料是否完好，如有损坏，及时更换。

（2）操作时，确保钢筋丝头与套筒螺纹匹配，避免强行拧紧，以免损坏螺纹。

（3）操作过程中，注意观察钢筋丝头与套筒的连接情况，确保连接牢固。

（4）操作完毕后，对连接部位进行检查，确保连接质量。

4. 安全防护措施（1）施工过程中，操作人员应佩戴防护手套，防止手部受伤。

（2）操作过程中，注意保持身体平衡，防止跌倒。

（3）操作完毕后，及时清理施工现场，确保现场整洁。

（4）高空作业时，必须佩戴安全带，并采取必要的安全措施。

三、交底要求1. 施工单位应将安全技术交底内容告知所有参与直螺纹套筒连接施工的作业人员。

2. 作业人员应认真听取安全技术交底，了解操作过程中的安全注意事项。

3. 施工单位应定期对作业人员进行安全技术培训，提高作业人员的安全意识。

4. 施工过程中，作业人员应严格遵守安全技术交底内容，确保施工安全。

四、总结直螺纹套筒连接施工过程中，安全至关重要。

通过本次安全技术交底，希望全体作业人员提高安全意识，严格遵守操作规程，确保施工安全顺利进行。

交底人：________________交底日期：_______________施工单位：_______________。
