煤矿采掘知识PPT课件

5、锚喷支护锚喷支护是借高压喷射水泥混凝土和打入岩层中的金属锚杆的联合作用加固岩层的。喷混凝土用喷浆设备向开挖面喷一定厚度的混凝土层，借以支护围岩。锚喷支护是使锚杆、混凝土喷层和围岩形成共同作用的体系，防止岩体松动、分离。把一定厚度的围岩转变成自承拱，有效地稳定围岩。当岩体比较破碎时，还喷支护。
一

煤矿基本知识

1、煤的生成大约在几亿年以前，赋含水体的地球上生长着许许多多的成煤植物，这些植物枝繁叶茂，死去的植物遗体堆集在湖泊沼泽底部，随着时间的推移和地壳的运动逐渐被水覆盖。在细菌参与的生物化学作用下，植物遗体开始腐烂分解，有的变成了液体被失散，有的变成了气体被挥发，而保留下来的残余部分就变成了泥炭层。又随着时间的推移，泥炭层被风、水带来的泥沙所覆盖，并且泥沙愈积愈厚，加上地壳的不断沉降，这些泥炭层逐渐被埋到地下深处。被埋在地下深处的泥炭在高温高压的作用下开始了缓慢的变质，这些含碳物质开始脱水密实，比重增大、颜色变深、硬度增加，逐渐就变成了现在我们所见到的煤炭，这一过程大概要经历几万年甚至几亿年。 2、煤系地层在成煤的过程中，与煤层同时形成的还有许多岩层,这些岩层赋存在煤层的上部和下部，我们把这既含有煤层又含有岩层的地层称之为煤系地层。在煤系地层中有的只含有一层煤，有的则含有多层煤，在我国多数地区的煤系地层中大多含有许多层煤层。门客庆井田共含2、3、4、5、6五个煤组，含煤 9~24层，一般含煤16层，层位稳定、可对比的可采煤层有9层，即2-1、2-2 中、3-1、4-1、4-2中、5-1、5-2、6-2上、6-2中煤层。 3、煤层的赋存状态煤层赋存在煤系地层之中，由于受成煤条件和地壳运动的影响，煤层往往也会发生变化，煤层的埋藏特征也呈现出不同的形态。如，有的煤层层位稳定、连续、煤层厚度变化也小，我们把这种煤层称之为层状煤层；有的煤层层位相对稳定、也有一定的连续性、但煤层的厚度变化较大，我们把这种煤层称之为似层状煤层；还有的煤层不仅形状变化大、连续性差、而且厚度也变化无常，这样的煤层我们把它称之为非层状煤层。

煤矿开采基本知识培训课件ppt(41页)

三种工艺方式：
1、爆破采煤工艺方式（炮采工艺方式）解放后至60年代初 2、普通机械化采煤工艺方式 60年代初至70年代中期 3、综合机械化采煤工艺方式 70年代中期以来
普通机械化采煤工艺
1.工作面的布置（1）落煤、装煤——由滚筒采煤机来
完成。
（2）运输——由可弯曲的刮板输送机运煤。
3）倾角：煤层面与水平面之间的夹角。
顶板：1）伪顶
2）直接顶（顶板管理的重点）
3）基本顶
底板：1）直接底
2）老底
按煤层的厚度分：
1）薄煤层，厚度＜1.3m 2）中厚煤层，厚度1.3m-3.5m 3)厚煤层，厚度＞3.5m 按煤层倾角分：
1）近水平煤层，倾角＜8° 2）缓倾斜煤层，倾角8°-25° 3）倾斜煤层，倾角25°-45° 4）急倾斜煤层，倾角＞45°
排矸系统运煤系统材料运输系统
一、采煤方法及其分类（一）基本概念
采煤方法：采煤工艺与回采巷道布置及其在时间上、空间上的相互配合的总称。
采煤方法包括采煤系统和采煤工艺。（二）采煤方法的分类 1.壁式体系采煤法 2.柱式体系采煤法
采煤工艺：采煤工作面各工序所用方法、设备及其在时间上、空间上的相互配合。
（中间岩石新两边岩石老）
背斜：等高线凸出方向是标高降低的方向。
（中间岩石老两边岩石新）
断层要素： 1、断层面 2、断盘 3、断层线 4、断距断层分类：正断层：上盘相对下降，下盘相对上升。逆断层：上盘相对上升，下盘相对下降。平移断层：断层两盘沿水平方向相对移动。
准备巷道：为一个采区会两个以上的回采工作面服务的巷道，如采区上（下）山、采区车场、采区煤仓、采区石门等。
回采巷道：为一个采煤工作面服务的巷道，如区段上、下平巷和开切眼等。

煤矿开采的基本安全知识培训ppt2023全

进行生产，实现了破、装、运、支、回等工序的全部
机械化。
煤矿生产技术
•
4．综采放顶煤采煤工艺
•
(1)采煤机采煤。
•
(2)放顶煤。
第三章矿井通风
第一节
第二节
第三节
第四节
矿井空气与气候矿井通风系统
矿井通风系统与通风设施
矿井通风任务
矿井通风的任务
供给足够井下工作人员呼吸用的新鲜空气。
冲淡、排除稀释各种有害气体．
（2）乘坐过程中，要注意架空乘人装置的运行状态是否正常、平稳，若途中发现紧急情况需要停车时，应及时拉动沿线设置的钢丝绳拉线急停开关，使架空乘人装置停止运行，同时下车，待故障排除后方可乘坐。正常运行过程中严禁拉急停开关。
3、井下行走安全注意事项（1）大巷行走要走人行道，要一看、二慢、三通过；（2）倾斜巷道行走注意事项： ①要走人行道，不允许走道心，注意钢丝绳； ②坚持“行车不行人，行人不行车”制度，红灯亮人员进入躲避硐。（3）运输巷道行走： ①严禁“扒、蹬、跳”，严禁乘坐皮带、脚踏溜子。 ②跨越皮带时要走行人过桥。 (4)途中路过风门，随手关闭风门
第二章煤矿生产技术
第一节
第二节
第三节
•煤矿地质基础知识
矿井开拓方式
采煤技术
第一节煤矿地质基础知识 ▪(三)煤层的分类及顶、底板
煤矿生产技术
• 煤层的厚度：是指煤层顶、底板之间的垂直距
离。
• 煤层厚度分类：
• 薄煤层(＜1.3m)、中厚煤层(1.3m—3.5m)、
厚煤层(3.5m以上)三类。
•
3）有毒性气体：CO NO2 SO2 H2S NH3
•
矿井通风系统与通风设施

《煤矿开采学》课件

煤的化学成分与能量分析
分析煤的化学成分和能量含量，探讨如何评估煤的质量和利用价值。了解不同煤种的特性及其在能源领域的应用。
煤的环境影响与治理
研究煤矿开采对环境的影响和相关治理措施。探索可持续性开采和清洁煤技术，以减少对环境的负面影响。
《煤矿开采学》PPT课件
煤矿开采学PPT课件探索煤矿开采的全过程，包括煤的形成、采掘方法、选矿、储存运输、环境影响与治理等内容，旨在让你更深入地了解这一领域的知识。
煤矿概述
煤矿概述带你认识煤矿开采的背景和行业重要性，包括煤炭资源分布、市场与发展趋势，以及煤炭行业的机遇与挑战。
煤的形成与种类
探索煤的形成机制和不同种类，包括褐煤、烟煤和无烟煤等。了解它们的特点以及作为能源的潜力。
Байду номын сангаас
煤的采掘方法
介绍煤的采掘方法，从传统的露天采掘到地下开采技术的发展。探讨各种方法的优缺点和适用条件。
煤的选矿与分选
了解煤的选矿与分选过程，包括物理和化学方法。探索如何提高煤质和提取有价值的矿物。
煤的储存和运输
讨论煤的储存和运输方式，从煤场管理到铁路和水路运输。了解如何确保煤炭高效且安全地送达目的地。

矿山开采基础知识ppt课件

• 平硐：是具有一端通达地表出口的水平巷道，巷道一般有3～7‰的坡度，以利矿车运输和井下排水。
• 竖井：指其轴向与地平面垂直，用于提升矿石、废石、人员、设备、材料的巷道。按其提升容器类型的不同，可分为罐笼井、箕斗井和混合井；按其井口是否通地表可分为明竖井和盲竖井。
• 斜井：轴向与水平面成一定倾角的巷道，其功能与竖井相同，斜井内铺设有运输轨道。根据所采用的提升容器可分为串车斜井和箕斗斜井；按地表有无出口可分为明斜井和盲斜井。
五、排土工作
❖将剥离覆盖在矿床上部及其周围的表土和岩石，并将其运至专设的场地排弃，在排土场用一定方式进行堆放岩土的作业，称为排土工作。
第三节采矿方法
❖ 一、金属矿床地下采矿方法分类
❖ (一) 阶段和矿块
❖ 在开采矿体时，从井田中每隔一定的距离掘进与走向一致的主要运输巷道，将井田在垂直方向上划分为一个个矿段，这个矿段称为阶段。上下两个相邻的主要运输巷道顶(底)板之间的垂直距离，称为阶段高度。
• (3)切割工作在已完成采准工程的矿块里，掘进切割、拉底巷道，辟漏等，为大规模落矿开辟自由面和补偿空间，为矿块的放矿创造良好的条件。
• (4)回采工作在切割工程完成后的矿块，直接进行大量采矿工作。回采工作主要包括落矿、运搬和地压管理三项作业。
• 落矿是利用凿岩爆破的方法将矿石从原岩中分离出来的过程。
四、运输工作
❖露天矿运输工作是将采出的矿石运送到选矿厂、破碎站或贮矿场，同时把剥离的岩土运送到排土场，并将生产过程中所需的人员、设备和材料运送到工作地点。
❖露天矿主要采用以下五种运输方式，即自卸汽车运输、铁路运输、胶带运输机运输、斜坡箕斗提升运输及联合运输。上述各种运输方式中，以自卸汽车运输方式应用最为广泛，它的优点是机动灵活，爬坡能力强，转弯半径小，运输组织及道路修筑养护均较简单，而且又可与其它运输类型配合组成联合运输系统。

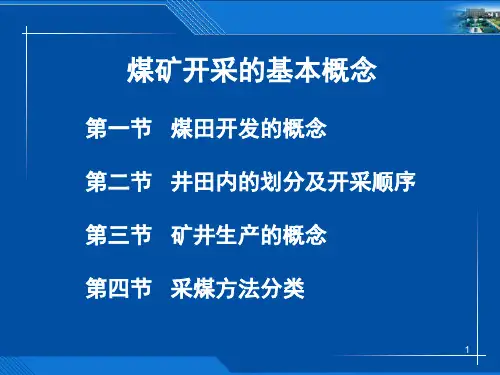

煤矿开采的基本概念PPT课件

前进式开采：工作面由背向采区运煤上山或背向盘区主要运煤巷道方向推进的开采顺序。
•44
带区后退式开采：分带工作面向运输大巷方向推进的
开采顺序。前进式开采：分带工作面背向运输大巷方向推进
的开采顺序。
注：前进式与后退式的主要区别是工作面生产期间回采巷道是预先掘出来还是在推进过程中形成。
•45
采区、盘区或带区内工作面开采顺序比较
•47
4、区段间开采顺序与阶段间开采顺序相同，分为区段间下行开采
顺序和区段间上行开采顺序。
区段间采用下行开采顺序有利于区段内煤层保持稳定，特别是在煤层倾角较大的情况下。
5、煤层间、厚煤层分层间及煤组间开采顺序煤层间、厚煤层分层间及煤组间先采标高高
的煤层、分层、或煤组，后采标高低的煤层分层或煤组称为下行开采顺序，反之，则称为上行开采顺序。
溜井：是一种专门用来由高到低溜放煤炭的暗立井。其中高度不大、直径较小的溜井成为溜煤眼。
•27
2、水平巷道
水平巷道的长轴线与水平面近似平行，如平硐、平巷和石门等。
平硐：是地层中开凿的直通地面的水平巷道，作用类似于立井，有主平硐、副平硐、排水平硐和通风平硐等。
平巷：是地层中开凿的、不直通地面、其长轴方向与煤层走向大致平行的水平巷道。常见平巷有运输大巷、回风大巷、区段平巷、石门等。
所需回采巷道需预先掘出，巷
后退式 2、生产期间采掘互不影响；道维护工程量相对较大；
3、回采巷道维护容易；
需要时间准备工作面。
4、新风经过实体煤，漏风少。
•46
3、阶段间开采顺序下行开采：先采标高高的阶段，后采标高低
的阶段。上行开采：先采标高低的阶段，后采标高高
的阶段。

采矿基本知识PPT课件

fR 10
23.04.2021
完整版PPT课件
7
① 极坚固岩石 f=15～20（坚固的花岗岩，石灰岩，石英岩等） ② 坚固岩石 f=8 ～10（如不坚固的花岗岩，坚固的砂岩等） ③ 中等坚固岩石 f=4 ～6 （如普通砂岩，铁矿等） ④ 不坚固岩石 f=0.8～3 （如黄土、仅为0.3）普氏硬度是表示矿岩的坚固性的量化指标。稳固性：指矿岩的采掘空间允许暴露面积的大小和允许暴露时间长短的性能。按允许暴露面积，可将矿、岩稳固性分如下几种：（1）极不稳固的。在这种矿岩中，顶板或两帮暴露时需要立即支护，不允许有暴露面。（2）不稳固的。在这种矿岩中，顶板或两帮暴露时需要立即支护，允许不支护的暴露面只能在50m2以内。（3）中等稳固的。这种矿岩的暴露面积一般在50～200m2内不支护可以安全地进行生产。
23.04.2021
完整版PPT课件
5
黑色金属只有三种：铁、锰与铬。非金属矿石：金刚石、石棉、水晶、高岭土、石墨、云母、磷矿、钾盐、硼矿、滑石、膨润土等。金属矿石按其所含金属矿物的性质、矿物组成及化学成分分为：（1）自然金属矿石。（2）氧化矿石。指矿石中矿物的化学成分为氧化物、碳酸盐及硫酸盐的矿石。赤铁矿Fe2O3、软猛矿MnO2、白铅矿PbCO3等。（3）硫化矿石。指矿石中矿物的化学成分为硫化矿物的矿石。如方铅矿PbS、黄铜矿CuFeS2、黄铁矿FeS2等。（4）混合矿石。指矿石中含有上述三种矿物中两种或两种以上的矿石混合物。开采时可能要考虑分采分运。
23.04.2021
完整版PPT课件
2
平衡表内储量简称表内储量。指一定地区范围内，符合目前矿山企业生产技术和经济条件要求、可利用的储量。在中国矿产储量表中，相当于累计探明储量或保有储量（即累计探明储量减去历年开采、损失的储量）。在前苏联，平衡表内储量为A＋B＋C1＋C2级（相当于中国的探明储量）；在美国相当于探明储量加推测储量。它是发展地区采掘和原材料工业的基础，并为规划、计划与设计地区工业生产规模与布局的依据。平衡表外储量简称表外储量。指在一定地区范围内，矿产储量中因有益组分或矿物含量低，矿体小或矿层薄，开采条件复杂，当前开采、加工技术尚未解决，目前技术经济条件下尚不能利用的储量。在中国矿产储量表中，列为 “尚难利用储量”。可供制定地区工业远景规划时参考。随矿山采、选与冶炼技术的进步，部分及至大部平衡表外储量可升格为平衡表内储量。表内外储量划分的标准是最低可采平均品位（最低工业品位或工业品位）。

《煤矿开采技术》PPT课件

采用充填法管理顶板后的直接顶，相当于用全部垮
落法的裂隙带。因此，采用充填法时的采高M。相当于同样条件下使用全部垮落法的垮落带高度Σh加上采高M，即 M。=（Kp/ Kp一1）M，也就是说，用充填法时的采高M。相当于用全部垮落法时的采高的（Kp/ Kp一1）倍。或者说垮落法的采高相当于采用充填法的采高的（Kp一1/ Kp）；采用充填法的采高相当于采用垮落法时的采高缩小了[1一(Kp一1/ Kp)]。顶板下沉量与采高成正比关系。因此，采用充填法时的顶板下沉相当于垮落法时的（Kp 一1/ Kp）。
当直接顶的厚度大于（1/Kp一1）倍采高时，垮落矸石充满采空区，其上覆岩层在断裂下沉中易于形成平衡岩层结构，位于平衡岩层之上的煤层将缓慢下沉，有利于上行开采。
当顶板赋存有节理裂隙发育的石灰岩或
坚硬砂岩时，这些岩层在下沉过程中易于形成缓慢下沉。显然，上覆岩（煤）层将均匀下沉，有利于上行开采。
表2 厚煤层分层开采时导水断裂带高度计算公式 Table 2. The Formula of the height of the fracture Zone in Thick
Slicing Seams
岩性
计算公式/m
Hale Waihona Puke 计算公式/m坚硬Hd=
100M 8.9 1.2M2.0
Hd 30M10
中硬
Hd =
Hk=2.110M0M 162.5 Hk=4.710M0M 192.2
软弱（10-20，泥岩，泥质砂岩）
Hk=6.210M0M 321.5
H = 极软弱（<10，铝土岩，风化泥岩，粘土，砂质粘土）
k 100M 1.2
7.0M63
注：——累计采厚，单层采厚1-3m，累计采厚不超过15m，±号项为中误差。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2020/7/8
13
第一节矿井地质基本知识
根据矿井开采技术的特点，煤层按倾角大致可分为4类：
① 近水平煤层，是指倾角为8°以下的煤层。 ② 缓倾斜煤层，是指倾角为8°～25°的煤层。 ③ 倾斜煤层，是指倾角为25°～45°的煤层。 ④ 急倾斜煤层，是指倾角为45°以上的煤层。
2020/7/8
14
2020/7/8
2
第一节矿井地质基本知识
2.煤层的形态与结构煤在地下通常是呈层状埋藏的，煤层在空间的展布特征，称为煤层形态。根据煤层在空间的连续情况，可分为层状、似层状、不规则状、马尾状等煤层形态。
2020/7/8
3
第一节矿井地质基本知识
煤层结构是指煤层中夹矸的数量和分布特征。按是否含有夹矸层，常将煤层分为以下2种：
直接底是指位于煤层之下硬度较低的岩层，厚度一般几十厘米至几米左右，通常为泥岩、页岩或
基本底是指位于直接底或煤层之下较硬岩层，通常为厚层砂岩、石灰岩等。
2020/7/8
8
第一节矿井地质基本知识
4.煤层的厚度煤层厚度是指煤层顶、底板之间的垂直距离，又称为真厚度。根据矿井开采的技术特点，煤层厚度可大致分为以下3类：
2020/7/8
6
第一节矿井地质基本知识
基本顶是指位于直接顶或煤层之上，通常厚度及岩石强度较大且难以垮落的岩层。基本顶一般只发生缓慢下沉，在采空区上方悬露一段时间，达到相当面积之后才垮落一次。其岩性多为砂岩、砾岩和石灰岩等坚硬岩石。
2020/7/87 Nhomakorabea第一节矿井地质基本知识
（2）底板。正常层序的含煤地层中赋存于煤层之下的岩层称为底板。底板可分为直接底和基本底2
第三章煤矿开采基本知识
第一节矿井地质基本知识第二节矿井开采基本知识第三节矿井通风基本知识复习思考题
2020/7/8
1
第一节矿井地质基本知识
一、煤层的赋存特征
1.煤层的形成
在成煤的古地质年代，大量的植物死亡后，堆积在停滞水体中的植物遗体经泥炭化作用，转变成泥炭或腐泥；泥炭或腐泥被埋藏后，由于盆地基底下降而沉埋至地下深部，经成岩作用而转变成褐煤；温度和压力逐渐增高，再经变质作用后转变成烟煤至无烟煤。成煤以后被上覆岩层埋在地下。
1—背斜；2—向斜
岩层或煤层在地应力作用下形成一系列连续的
弯曲形态称为褶皱构造。每个单独的弯曲称为褶曲。
岩层向上凸起，并且核部是老地层、两侧为新地层
者称为背斜；岩层向下凹陷，并且核部是新地层、
两侧为老地层者称为向斜，如图（背斜和向斜）。
2020/7/8
16
第一节矿井地质基本知识
2.断裂构造煤（岩）层受力后发生断裂，出现断裂面，失去了连续完整性的构造形态称为断裂。断裂面两侧煤（岩）层没有发生明显位移的断裂构造称为裂隙或节理；断裂面两侧煤（岩）层产生明显位移的断裂构造称为断层。
2020/7/8
5
第一节矿井地质基本知识
伪顶是指位于煤层之上，随采随落的极不稳定岩层。其厚度一般在0.5 m以下，多由页岩、碳质页岩组成，不易支护。
直接顶是指位于煤层或伪顶之上，具有一定的稳定性，移架或回柱后能自行垮落的岩层。其厚度一般为1～2 m，多由页岩、泥岩、粉砂岩及少量的石灰岩组成。
第一节矿井地质基本知识
二、地质构造地质构造是指煤岩体在地壳运动作用下发生变化留下的形态或迹象。矿井地质构造包括井田范围内的褶皱、断层、节理和层间滑动等。矿井地质构造是影响煤矿生产和安全最重要的地质条件，也是岩体失稳的重要地质因素。
2020/7/8
15
第一节矿井地质基本知识（一）常见的构造形态 1.褶皱构造
2020/7/8
（1）走向。煤层走向线是指煤层层面与水平面相交的线。走向线两端所指的方向称为走向。走向代表煤层在水平面中的延伸方向。
12
第一节矿井地质基本知识
（2）倾向。煤层层面上与走向垂直的线称为倾斜线。倾斜线由高向低在水平面投影所指的方向称为倾向。
（3）倾角。煤层层面与水平面所夹的最大锐角称为倾角。
正断层
2020/7/8
19
第一节矿井地质基本知识
（2）逆断层，是指上盘相对上升，下盘相对下降的断层，如图（逆断层）。
逆断层
平推断层
（3）平推断层，是指两盘沿断层面作水平方向相对位移的断层，如图（平推断层）。
2020/7/8
20
第一节矿井地质基本知识
3.
（1）冲蚀，是指成煤后水流侵蚀了煤层、顶板甚至底板，而过后又被砂石充填的现象，又称冲刷带。有的还在煤层内形成包裹体，如图（冲蚀和冲刷包裹体）。
在复杂结构的煤层中，煤层厚度可分为总厚度和有益厚度。总厚度是指包括夹矸在内的全厚度；有益厚度是指除去夹矸的纯煤厚度。
2020/7/8
11
第一节矿井地质基本知识
5.煤（岩）层的产状
煤层产状是指煤层在空间的位置及特征。煤层产状要素有走向、倾向和倾角，如图（煤层产状）。
ab—走向线； cd—倾向线； ce—倾斜线；α—煤层倾角； 1—煤层层面；2—水平面
2020/7/8
9
第一节矿井地质基本知识
（1）薄煤层，是指厚度为1.3 m以下的煤层。（2）中厚煤层，是指厚度为1.3～3.5 m的煤层。（3）厚煤层，是指厚度为3.5 m以上的煤层。
2020/7/8
10
第一节矿井地质基本知识
在实际工作中，习惯上把厚度大于8 m的煤层称为特厚煤层。
（1）简单结构煤层，是指不含夹矸的煤层。（2）复杂结构煤层，是指含有夹矸的煤层。
2020/7/8
4
第一节矿井地质基本知识
3.煤层的顶板与底板（1）顶板。正常层序的含煤地层中覆盖在煤层上面的岩层称为顶板。根据岩层相对于煤层的位置和垮落性能、强度等特征的不同，顶板可分为伪顶、直接顶和基本顶3种。在采煤过程中，直接顶是顶板管理的重要部位。
2020/7/8
17
第一节矿井地质基本知识
α—倾角； ab—走向；cd—倾向； 1—断层面；2—上盘；3—下盘
断层要素包括断层面、断层线、上盘、下盘和断距等，如图（断层要素）。
2020/7/8
18
第一节矿井地质基本知识
根据断层上、下盘相对运动的方向，断层可分为正断层、逆断层和平推断层。
（1）正断层，是指上盘相对下降，下盘相对上升的断层，如图（正断层）。
