供配电设备设施运行管理操作规定以下是供配电设备设施运行管理操作规定的一般内容,具体规定可以根据实际情况进行调整和补充:1. 运行管理机构:设立供配电设备运行管理机构,主要负责供配电设备的日常运行管理工作。
机构成员包括运行管理人员和维护人员。
2. 组织机构:明确运行管理机构的职责和任务,设置运行管理人员的岗位,并明确各人员的工作职责和权限。
3. 运行管理流程:制定供配电设备的运行管理流程,包括设备巡视、设备检修和设备故障处理等环节。
确保运行管理工作按流程进行,确保设备安全运行。
4. 设备巡视:定期开展设备巡视工作,检查供配电设备的运行状况,包括设备的外观、温度、噪音等参数。
发现异常情况要及时处理,并记录巡视情况。
5. 设备检修:定期进行设备检修,包括设备的保养、维修和更换。
检修工作要遵循设备的维护规范和操作规程,确保设备的正常运行。
6. 设备故障处理:当设备发生故障时,要及时采取措施进行处理。
首先要确保人员的安全,然后进行故障排除和维修。
详细记录故障情况和处理过程,并及时向上级报告。
7. 安全管理:加强供配电设备的安全管理工作,包括设备的防火、防爆和防护等措施。
设备的安全运行是运行管理的首要任务。
8. 人员培训:对运行管理人员和维护人员进行培训,提高他们的技能和业务水平。
定期组织培训和考核,确保人员能够胜任运行管理工作。
9. 记录和报表:详细记录设备的运行情况和管理措施,定期编制运行管理报表,向上级汇报设备的运行状况和管理工作。
10. 监督检查:对供配电设备的运行管理工作进行监督检查,发现问题及时纠正,并向上级报告。
确保设备的安全运行和管理工作的顺利进行。
以上是一些常见的供配电设备设施运行管理操作规定,具体规定还需要根据相关法规和规范进行补充和调整。

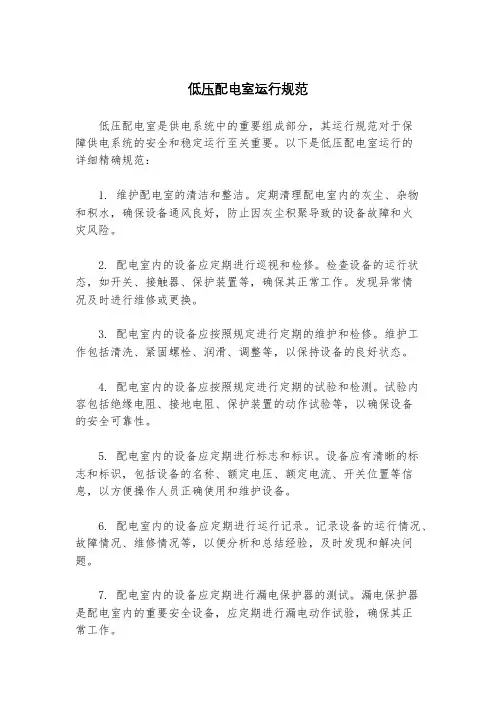

低压配电室运行规范低压配电室是供电系统中的重要组成部分,其运行规范对于保障供电系统的安全和稳定运行至关重要。
以下是低压配电室运行的详细精确规范:1. 维护配电室的清洁和整洁。
定期清理配电室内的灰尘、杂物和积水,确保设备通风良好,防止因灰尘积聚导致的设备故障和火灾风险。
2. 配电室内的设备应定期进行巡视和检修。
检查设备的运行状态,如开关、接触器、保护装置等,确保其正常工作。
发现异常情况及时进行维修或更换。
3. 配电室内的设备应按照规定进行定期的维护和检修。
维护工作包括清洗、紧固螺栓、润滑、调整等,以保持设备的良好状态。
4. 配电室内的设备应按照规定进行定期的试验和检测。
试验内容包括绝缘电阻、接地电阻、保护装置的动作试验等,以确保设备的安全可靠性。
5. 配电室内的设备应定期进行标志和标识。
设备应有清晰的标志和标识,包括设备的名称、额定电压、额定电流、开关位置等信息,以方便操作人员正确使用和维护设备。
6. 配电室内的设备应定期进行运行记录。
记录设备的运行情况、故障情况、维修情况等,以便分析和总结经验,及时发现和解决问题。
7. 配电室内的设备应定期进行漏电保护器的测试。
漏电保护器是配电室内的重要安全设备,应定期进行漏电动作试验,确保其正常工作。
8. 配电室内的设备应定期进行防雷保护措施的检查和维护。
配电室应安装合适的防雷装置,并定期检查其运行状态,确保其有效性。
9. 配电室内的设备应定期进行火灾防护措施的检查和维护。
配电室应配备灭火器、消防栓等消防设施,并定期检查其运行状态,确保其可靠性。
10. 配电室内的设备应定期进行安全培训和教育。
操作人员应定期接受相关安全培训和教育,了解配电室设备的操作规程和安全注意事项,提高安全意识和应急处理能力。
以上是低压配电室运行的详细精确规范,希望能对您有所帮助。
请注意,不同地区和不同行业可能存在一些差异和特殊要求,具体规范还需根据实际情况进行调整和补充。

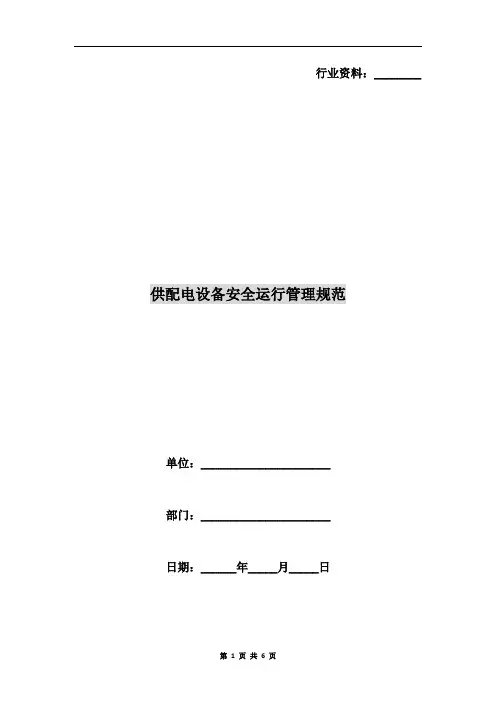

行业资料:________ 供配电设备安全运行管理规范单位:______________________部门:______________________日期:______年_____月_____日第1 页共6 页供配电设备安全运行管理规范1、所有用电设备必须要有安全认证,并定期进行安全检查。
2、在任何情况下,都不得用手来鉴定导体或设备是否带电,在380/220伏系统中可用验电笔来进行验电;3、更换熔丝或安全检查、检修电气设备时,应先切断电源,避免带电操作,保险丝不能用铜、铁丝代替。
4、定期检查检测卖场所有漏电保护开关或空气开关。
5、移动电气设备时,均应关掉电气设备开关、切断电源后进行。
6、不私拉、私扯、改动电线、插排、插座,不乱动和私自修理电气设备,不私加、私用未经批准的用电器(大到加热设备,小至手机充电器)、不准在电线上挂东西、晾衣物。
7、变更、移动用电器具、设备、电线,移动带电展柜、岛柜、立柜,应报电工来协助完成。
8、清洗带电装置时,应换掉装置开关、切断电源清理,注意检查电线有无破损,若有必须立即报修。
9、落地电线很危险。
电线落地后受到挤压、踩踏、摩擦、拉扯、浸湿破坏后,极易漏电,发生危险。
10、不能淋湿、浸泡电器、线路、插头。
11、注意雨季气候潮湿,会使电器、线路、插头的绝缘性能下降,从而增加触电危险。
12、插头、座、用电器具、设备、线路发生打火、漏电等故障时,必须立即切断本级或上级电源,并立即报电气科处理。
13、湿手触摸电器很危险。
湿手拔插插头、触摸电器、电线,会因第 2 页共 6 页绝缘降低而发生触电危险,也不要用湿布擦抹带电设备。
14、用电设备和电气线路的周围应留有足够的安全通道和工作空间。
电气装置附近不应堆放易燃、易爆和腐蚀性物品。
15、电气设备上面不得随意覆盖衣物毛巾、报纸杂志、纸箱、塑料布、杂物等物品16、发现插头、电气设备连线松动;插头与座、座与固定物连接不牢固时要及时报修。
配电室运行操作规程范本一、概述1. 为了确保配电室的安全运行,维护电力设备的正常运行,制定本规程。
2. 本规程适用于配电室运行人员,并应按规程执行,严禁违反规程操作。
3. 配电室运行人员应具备相应的专业知识和技能,并通过培训和考核合格后方可上岗。
二、操作注意事项1. 在操作前必须明确操作任务和要求,在充分了解设备运行情况后方可开始操作。
2. 严禁将一项操作或多项操作任务同时进行,确保操作的准确性和安全性。
3. 在操作过程中,应时刻保持警觉,挂号器(铃)故障时,应及时报修或更换。
4. 操作人员应熟练掌握设备的操作程序和操作方法,当出现异常情况时,应立即停止操作,并向上级汇报。
三、日常巡检1. 配电室运行人员要按照岗位职责开展日常巡检工作,确保设备运行的正常。
2. 巡检内容包括设备的绝缘电阻、引线接头、开关、仪表等是否存在异常。
3. 巡检过程中,应按照巡检流程逐个检查,记录并及时处理存在的问题。
4. 巡检结束后,应向上级填写巡检报告,简要描述巡检情况和处理结果。
四、操作流程1. 确认操作任务前,首先检查配电室内的电源开关是否处于断开状态,并确认对应设备是否安全停电。
2. 执行操作任务前,应确保衣着整洁、佩戴好必要的防护用具,并检查工作工具及设备是否完好。
3. 操作人员应先了解设备的工作原理和操作方法,在操作前应确保设备的工作状态正常。
4. 每次操作开始前,应先向其他操作人员做好交底,明确操作任务和工作流程。
5. 操作过程中,应按照操作步骤严格操作,不得随意更改程序或顺序。
6. 操作人员应时刻注意设备的运行状态和指示灯的显示,如有异常应及时停止操作并向上级汇报。
7. 操作结束后,应将设备复位并恢复正常工作状态,清理现场并整理好工作工具。
五、事故处理1. 发生紧急情况时,应立即切断相关设备电源,采取安全措施,确保人员的生命和财产安全。
2. 发生设备故障时,应立即停止操作,并向上级报告故障情况,按程序进行维修或更换。
供配电设备运行规程
是指供配电设备的安全运行及操作的指导规则和程序。
以下是供配电设备运行规程的一般内容:
1. 运行目标和原则:明确供配电设备运行的目标和原则,包括保障电力供应的可靠性和安全性,确保设备的正常运行和有效利用等。
2. 运行管理机构和人员:确定供配电设备的运行管理机构,明确各级人员的职责和权限,包括运行管理部门、运行管理人员和操作人员等。
3. 设备运行检查和维护:规定供配电设备的日常运行检查和维护工作,包括巡视检查、设备状态监测、设备保养、故障排除等。
4. 突发事件处理:规定供配电设备运行中突发事件的处理程序,包括设备故障、短路、停电等紧急情况的处理方法和应急措施。
5. 运行监测和数据分析:建立供配电设备的运行监测系统,定期对设备的运行状态和数据进行分析,及时发现问题并采取相应的措施。
6. 安全培训和考核:规定供配电设备操作人员的安全培训和考核要求,确保操作人员具备必要的技能和知识。
7. 设备运行记录和报告:要求供配电设备运行时进行记录和报告,包括设备运行情况、故障处理记录、维护记录等。
8. 法律法规和标准依据:明确供配电设备运行所涉及的法律法规和标准依据,包括《电力设备运行与维护规范》、《电力工程施工与质量安全监督管理规定》等相关规定。
供配电设备运行规程一般由供配电设备的运行管理机构制定和实施,旨在保障供配电设备的安全运行和正常供电,并提高供电可靠性和质量,确保电力供应的稳定性和安全性。
配电设备运行管理规程范本(15篇范文)【第1篇】配电设备运行管理规程范本1、每天定期巡查供配电系统设备,包括(高、低压室、变压器室,发电机房),并将设备运行参数记录在供配电系统运行记录表上。
2、发现供配电负荷有显著变化或其他设备异常,应马上查找原因,并通知主管工程师安排处理。
3、用电高峰或潮湿天气期间,应每班两次关灯检查接头是否有过流放电现象,发现异常马上处理。
4、未经主管工程师同意,不得私自更改设备线路和运行设置。
特殊情况下,须经主管工程师批准并做记录。
5、严格执行机房管理规定和交接班、值班规定。
6、高压工具应每年送供电局年检,年检合格标志贴在工具表面上。
7、与系统有关的钥匙集中放置在钥匙箱中,交接班时清点数量,发现缺失立即追究。
外借钥匙应做好登记并按时追赶收。
【第2篇】供配电设施设备标准作业规程(1)安全操作注意事项操作高压设备设施时,必须戴绝缘手套、穿绝缘鞋、着棉工作服、使用绝缘操作杆。
操作低压设施设备时,必须穿戴绝缘鞋、带棉纱手套、避免正向面对操作设备严禁带电工作,紧急情况须带电作业时,需有监护人;工作场地空间足够,光线足够;所用工具材料齐全。
(2)供配电设施设备运行管理。
a)巡视监控。
值班电工每班巡视两次高压开关柜、变压器,每两小时巡视一次。
b)巡视内容变压器油位、油色是否正常;有无异常响声或气味;各种仪表指示是否正常,指示灯是否正常;各种接头是否过热或烧伤痕迹。
对于巡视中发现的问题,当班电工应及时采取整改措施加以解决,处理不了的问题如实汇报给组长,在组长和主管的协同下加以解决。
c)异常情况处置触电处置。
发现有人触电时,当班电工应保持镇定、头脑要冷静尽快使触电者脱离电源,并进行紧急抢救。
拉开电源开关;用干燥的木棒移开电线,用绝缘工具剪断电线;用干燥的衣服垫住,将触电者脱离电源;防止触电者在断电后跌倒;如触电者尚未失去知觉,则要让其保持安静,并立即请医生救治。
如触电者已失去知觉,但呼吸尚存,应让其舒适仰卧,将上衣与裤带放松,使其容易呼吸,并请医生救治。
上海外高桥第三发电有限责任公司企业标准配电装置运行规程1主题内容与适用范围1.1本规程的主要内容为电气系统中的母线、开关、闸刀互感器等配电装臵的设备规范、运行操作、事故处理和检查维护;1.2本规程适用于外高桥第三发电有限公司工程全体集控运行人员、相关部门专业和技术人员;2引用标准本规定依据原电力工业部《电力工业技术管理法规》,参考有关典型规程、制造厂产品说明书和操作手册,借鉴兄弟厂家的运行经验,并根据现场实际设备和情况编写;3母线3.1规范3.1.1500k V G I S母线规范:额定电压:550k V持续电流:4000A3秒短时短路电流:63k A(r.m.s.)额定耐受电流峰值:170k AB I L(1.2/50 s):1675k V上海外高桥第三发电有限责任公司2007-05-01发布2007-05-01实施额定操作冲击耐受电压(250⨯2500μs ):1675k V (峰值) 1分钟工频耐压: 740k V (有效值)G I S 外壳设计压力: >1 M P a (安全系数1.5) G I S 外壳运行压力: <0.43M P a3.1.2 10k V /3k V 母线规范:3.1.3400V 母线规范:注:400V P C 及M C C 的母线规范清单见附页13.1.4 母线允许绝缘电阻值:3.2 正常运行和检查3.2.1 母线的状态:3.2.1.1运行状态:母线压变在运行状态,母线已至少有一路电源充电并使母线电压在正常值。
3.2.1.2冷备用状态:与母线连接的所有闸刀均在断开位臵,小车式开关均在冷备用位臵,母线压变在冷备用位臵,母线压变的二次回路及直流电源已断开。
3.2.1.3检修状态:除与冷备用相同外,500k V母线需合上母线接地闸刀;10K v、3k V母线应使用母线接地小车或临时接地线可靠接地。
3.2.2母线接地小车的使用:3.2.2.1母线接地小车属于专用工具,使用过程应有完整的机械及电气闭锁,不允许破坏闭锁操作;每段母线应使用本母线专用的接地小车,不同的接地小车不能互换使用;3.2.2.2母线接地小车只有在母线改检修时使用;3.2.2.3母线接地小车只能推入本母线的压变仓,绝对不允许推入到其它仓位;3.2.2.4母线接地小车进入母线压变仓后,母线压变仓的高压室门将不能关闭;3.2.2.5母线接地小车应存放在规定的地点并加锁。
配电室运行操作规程一、总则1. 本规程旨在规范配电室的运行操作,保障设备安全运行,避免事故发生,提高工作效率。
2. 所有配电室操作人员必须熟悉并严格遵守本规程的各项要求,加强安全意识,不得有违规操作行为。
二、操作前准备1. 操作人员在操作前应穿戴好劳动防护用品,如工作服、安全帽、绝缘手套等。
2. 操作前应检查配电室各电器设备的绝缘状况,确保正常运行。
3. 操作人员需明确各设备的操作流程,熟悉设备控制面板的功能和操作方法。
三、操作流程1. 启动电源a) 按照操作设备的启动顺序,先启动主电源,再逐一启动各个次要电源。
b) 在启动电源前,确保设备处于正常关闭状态,避免电器元件烧坏。
c) 观察各个设备启动后是否正常运行,如有异常情况,应及时停止操作,进行检修。
2. 设备调节a) 各设备启动后,进行相应的调节,如电流调整、温度调节等。
b) 调节过程中,操作人员应注意设备的运行状态,确保设备在正常范围内工作,避免过度调节造成设备损坏。
3. 环境监测a) 配电室内应设置温湿度监测仪器,并定期进行检测。
b) 检测过程中,操作人员应密切观察监测仪器的读数,如有异常情况,应采取相应的措施,如增加通风、降低设备负荷等。
4. 故障排除a) 当配电室发生设备故障时,操作人员应密切观察故障现象,尽快判断故障原因。
b) 在排除故障前,应先停止故障设备的工作,并断开电源,确保操作人员和设备的安全。
c) 故障排除过程中,操作人员应按照规定的故障处理流程进行操作,如无法解决,应及时寻求上级指导。
5. 日常巡检a) 每日对配电室内各设备进行巡检,检查设备的运行状况,维护设备的正常运行。
b) 巡检过程中,操作人员应重点观察设备的可视指示器是否正常,有无异常噪音、异味等。
四、紧急情况处理1. 发现火灾a) 发现火灾时,立即按下配电室内的火警报警装置,并按照紧急疏散预案进行疏散。
b) 配电室内的灭火器材应放置在易于取用的位置,可以迅速进行灭火。
供电所配电设备运行管理制度范本一、总则1. 为了规范供电所配电设备的运行管理,保障供电安全,提高供电质量,确保用户正常用电,制定本管理制度。
2. 本管理制度适用于供电所配电设备的运行管理,包括电力设备的选用、安装、使用、维护、检修等方面。
3. 供电所配电设备运行管理应依法依规进行,严禁违反国家法律法规和电力安全规范进行操作。
二、设备选用和安装1. 设备选用应根据供电所的电力负荷、供电需求及其它相关因素进行合理配置,并依据国家相关标准选用。
2. 设备安装应按照电力行业相关标准进行,确保设备安全可靠。
三、设备运行1. 设备运行人员应持有相应职业资格证书,并具备相关工作经验。
2. 设备运行人员应严格按照操作规程进行操作,不得随意更改设备运行参数。
3. 设备运行过程中,应及时发现和排除设备故障,确保设备正常运行。
4. 设备运行中,应定期检查设备的运行状态,确保设备安全运行。
四、设备维护1. 设备维护应按照设备制造商提供的维护手册进行,定期进行设备保养和检修。
2. 设备维护应合理安排维护时间,减少对用户的影响,并提前向用户做好相关通知工作。
3. 设备维护过程中,应采取有效措施保障现场安全,严禁出现火灾、触电等事故。
五、设备检修1. 设备检修应按照计划进行,不得随意更改检修时间。
2. 设备检修前,应制定详细的检修方案,并组织专业人员进行检修。
3. 设备检修过程中,应做好安全措施,确保不影响用户正常用电。
六、事故处理1. 设备运行中如发生设备故障、火灾、触电等事故,应立即采取措施进行紧急处理,确保人员和设备安全。
2. 事故处理应按照电力行业相关规定进行,事后应进行事故分析,查明事故原因,并采取相应措施进行预防。
七、记录和报告1. 设备运行人员应做好设备运行的记录,包括设备运行情况、维护和检修情况等。
2. 设备运行人员应按要求及时向上级报告设备运行情况,确保及时掌握设备运行状况。
八、违规处理1. 任何违反本管理制度的行为将受到相应的违规处理,包括但不限于批评教育、责令整改、警告、记过、记大过、降职以及追究刑事责任等。

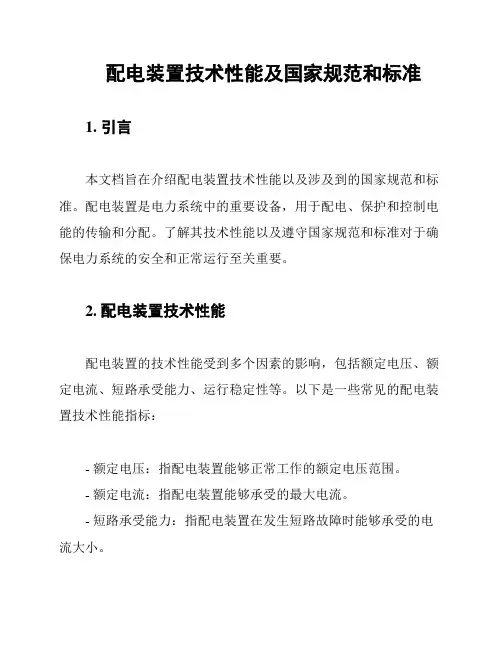

配电装置技术性能及国家规范和标准1. 引言本文档旨在介绍配电装置技术性能以及涉及到的国家规范和标准。
配电装置是电力系统中的重要设备,用于配电、保护和控制电能的传输和分配。
了解其技术性能以及遵守国家规范和标准对于确保电力系统的安全和正常运行至关重要。
2. 配电装置技术性能配电装置的技术性能受到多个因素的影响,包括额定电压、额定电流、短路承受能力、运行稳定性等。
以下是一些常见的配电装置技术性能指标:- 额定电压:指配电装置能够正常工作的额定电压范围。
- 额定电流:指配电装置能够承受的最大电流。
- 短路承受能力:指配电装置在发生短路故障时能够承受的电流大小。
- 运行稳定性:指配电装置在长时间运行过程中的稳定性和可靠性。
正确选择配电装置的技术性能指标对于保证电力系统的安全运行至关重要。
3. 国家规范和标准为确保配电装置在设计、制造、安装和运行过程中具有一致的质量和性能,国家制定了一系列规范和标准。
以下是一些与配电装置相关的国家规范和标准:- GB/T -2011《高压配电装置及其附件的公用技术条件》:规定了高压配电装置的技术要求和测试方法。
- DL/T 531-2012《低压开关设备技术条件》:规定了低压开关设备(包括低压开关柜和配电箱)的技术要求和测试方法。
- GB 3906-2012《高压交流金属封闭开关设备》:规定了高压交流金属封闭开关设备的技术要求和试验方法。
- GB 7251.1-2013《低压成套开关设备和控制设备》:规定了低压成套开关设备和控制设备的技术要求和试验方法。
遵守国家规范和标准是确保配电装置满足技术性能要求的重要保障,也是维护电力系统安全运行的必要条件。
4. 结论配电装置的技术性能和国家规范和标准对于电力系统的安全和正常运行具有重要意义。
选择具备适当技术性能的配电装置,并严格遵守国家规范和标准,是确保电力系统运行稳定、可靠的关键措施。
配电装置运行规范作者:华盛电厂文章来源:本站原创点击数:620 更新时间:2008-8-271设备规范1.1 6KV真空断路器型号:ZN65A-12额定电压 12KV额定电流 2000A额定开断电流 40KA(有效值)额定关合电流 100KA(峰值)额定开断电流直流分量≥45%热稳定电流 40KA(有效值)额定短路开断次数 50次机械寿命≮10000次操作方式弹簧式操动机构,操作机构合闸线圈应在直流220V的(80-110)%范围内正确动作,跳闸线圈应在直流220V的(65-120)%范围内正确动作1.2 6KV高压真空接触器型号 JCZ2-6/400A(天水长城开关厂产品)额定电压 7.2KV额定电流 400A额定分断电流 4KA(25次)最大分断电流 4.5KA额定接通电流 4KA半波允许通过电流峰值 40KA(瞬时值)热稳定电流 4KA,4秒雷电冲击耐受电压≥75KV(峰值)一分钟工频耐受电压≥42 KV(有效值)(对地、相间、断口)操作频率≯300次/小时机械寿命≥100000次合闸电压 DC 220V控制电压 DC 220V辅助接点 4常开4常闭1转换(10A)(按订货图)1.3 35KV真空断路器规范开关柜用途额定电流数量柜内导体型号备注主变进(电缆)柜 2000A 2 TMY-100X10分段开关柜 2000A 1 TMY-100X10 带综合保护PT及BL柜 630A 2 TMY-63X6.3出线(电缆)柜 6 TMY-63X6.3 带综合保护空柜 2 TMY-63X6.3序号项目单位资料备注1. 开关柜正泰1.1 “五防”实现方式电磁机械连锁1.1.1 本柜内机械连锁1.1.2 两柜间(分段开关柜与隔离开关柜)电磁连锁1.2 柜内照明,加热电源电压 V ~220V1.3 柜内加热功率 W 150 断路器室1.4 额定短时耐受电流/通流时间 KA/S 31.5/41.5 额定峰值耐受电流 KA 802 断路器2.1 型号 ZN39-35/1600-31.5(2000-31.5)2.2 额定电压 KV 354.1 最高运行电压 KV 40.55.1 额定电流 A 1600 20006.1 额定开断短路电流 KA 31.51.1 额定短时耐受电流/通流时间 31.5/42.7 最大关合电流 KA 802.8 额定峰值耐受电流 KA 802.9 开合电容电流 A 4002.10 全开断时间 Ms 32.11 每极断口数个 12.12 操作顺序 0-0.3s-CO-180s-CO2.13 操作机构型号 CT82.14 分闸线圈电流/DC220V A 0.512.15 合闸线圈电流/DC220V A 22.16 操作机构储能时间 S ≤152.17 储能电机电源电压 V -2202.18 断路器储能电机功率 W ≤4503 电流互感器1 型号 LCZ-35 LZZB9-35D2 KV 35 35 353 KV 40.5 40.5 40.54 电流比订货图 2000/57 二次电容 VA 30VA/10P20/10P2050VA/0.58 准确级及限值系数 0.5/10P204 电压互感器4.1 型号 JDJJ2-354.2 额定电压 KV 354.3 最高运行电压 KV 40.54.4 电压比35/√3/0.1/√3/0.1/34.5 二次容量 VA 5/150VA6P/500VA4.6 准确级 0.5/6P5 避雷器(氧化锌)5.1 型号 H5W1-51/1345.2 额定电压 KV 515.3 持续运行电压 KV 40.55.4 标称放电电流 KA 55.5 标称放电电流下残压 KV 1345.6 方波冲击耐受电流 A 4005.7 直流1mA参考电压 KV 735.8 工频1mA参考电压 KV 508 熔断器型号(额定电压) RN2-35/0.5RN1-35/51.1 额定电流 0.5A 5A1.4 220KV断路器规范序号名称技术参数一断路器型式:SF6瓷柱式、防污型1 额定电压KV 2522 最高电压KV 2523 额定频率HZ 504 额定电流 A 31505 额定操作顺序6 开断时间ms ≤507 分闸时间ms ≤328合闸时间合闸时间ms ≤1009 重合闸无电流间隙时间s <0.3以上可调10 重分时间ms 60±511 分闸不同期性(相间)1)相间ms ≤32)同相断口间ms ┄12 合闸不同期性(相间)1)相间ms ≤52)同相断口间ms ┄13 自振频率二额定绝缘水平1 额定工频1min耐受电压(湿试,有效值) 断口KV 460对地KV 3952 额定雷电冲击耐受电压峰值(全波:1.2μs)断口KV 1050对地KV 9503 额定操作冲击耐受电压峰值(250/2500μs)断口KV ┄对地KV ┄三额定开断能力参数1 额定短路开断电流(首相开断系数) KA 50(1.5)2 额定出线端子故障的瞬态恢复电压特性KV/μs 23 额定热稳定电流及额定持续时间KA、S 50、34 额定动稳定电流KA 1255 额定关合电流KA 125四其它特性参数1 无线电干扰电压(RIV) μV≤5002 瓷套表面爬电距离断口㎜≥7320对地㎜≥73003 允许不经检修的连续操作次数 30001)开断额定短路开断电流的次数 262)开断额定电流的次数>30004 断路器主回路的电阻值μΩ 455 操动机构的型式液压机构6 操动机构的合闸电源回路1)电压V DC2202)频率HZ 503)每相合闸线圈的只数 14)每相合闸线圈的稳态电流 A 25)每相合闸线圈的直流电阻Ω 1097 局放试验值8 操动机构的分闸电源回路1)电压V DC2202)频率HZ3)每相合闸线圈的只数 24)每相合闸线圈的稳态电流 A 35)每相合闸线圈的直流电阻Ω 759 液压操动机构的工作压力(20℃) MPa1)最高 28±0.52)正常 26±0.53)最低 19.5±0.510 液压机构液压油内最大允许含水量无11 每台断路器气动机构的储气筒容积12 SF6断路器的压力参数(20℃) MPa1)最高 0.602)正常 0.523)最小 0.504)警报气压 0.525)闭锁气压 0.5013 断路器内SF6气体允许的含水量(20℃时的体积比) ≤150ppm14 SF6断路器的SF6气体年漏气率<1%15 断路器重量Kg1)每台断路器总重量Kg 54002) 每相断路器重量Kg 18003)运输重量㎜ 80004)运输高度㎜ 330016 断路器外型尺寸(长×宽×高) 9000×3200×679517 接线端子尺寸(厚×宽×到圆心)材质 20×150×370铸铝硅美合金内容型式额定电流(A)极限电流峰值KA 热稳定电流(KA)操作机构安装地点ZN65A-12 2000A 高厂变低压侧SN4—20G 6000A 58KA 高厂变高厂侧SN4—20G 6000A 58KA 发电机出口1.5断路器规范1.6 隔离开关规范内容型式额定电压(KV)最高工作电压KV 额定电流(A)热稳定电流(KA)操作机构安装地点GN23-20GN10-20 8000A8000A 发电机出线小室GN11-15(单相) 400A 发电机中性点GN-20GN10-20 400A8000A 发电机出口GN23-20 8000A 高厂变高压侧1.7电压互感器、电流互感器的规范1.7.1电流互感器的规范型式变比安装地点LMZD1-20 8000/5 发电机出口LMZD1-20B/B/B 8000/5 发电机中性点LMZD1-15D/0.5 200/5 励磁变LZZBJ9-10 2000/5 高厂变低压侧LMZD1-20 8000/5 高厂变高厂侧1.7.2主变套管式电流互感器的配置及规范装设位置型号电流变比准确级额定输出(VA)每相台数高压侧220KV LRB-220 200,400,600/5A 10P20 75 2/相LR-220 200,400,600/5A 0.5 50 1/相保安系数<5高压侧中性点 LRB-110 200,400,600/5A 10P20 75 1/相中压侧35KV LRB-35 1200,1500,2000/5A 10P20 75 2/相LR-35 1200,1500,2000/5A 0.5 50 1/相保安系数<51.7.3高备变套管式电流互感器的配置及规范装设位置电流比(A)准确级额定输出(VA)每相台数高压侧 LRB-35200,300,600/5A 10P20 501只/相LRB-35200,300,600/5A 0.5 50 1只/相1.7.4 6KV电压互感器规范型号 JDZJ-6额定电压 7.2KV电压比6/√3/0.1/√3/0.1/3KV准确等级 0.5,P二次等级(VA)不小于50,801.7.5 6KV电流互感器规范型号 LZZBJ9-10(加强型),LMZBJ-10,LXK-Ф120-200额定电压 10KV额定电流比 50~2000/5A准确级测量:0.5级保护:10P20零序电流互感器 LXK-Ф120-200动、热稳定电流在一次电流范围内,电流互感器能满足热稳定要求。
动稳定电流≥115KA热稳定电流≥45KA1S1.7.6电压互感器规范内容型式额定电压(KV)变比(KV)额定电流(A)极限电流峰值KA 热稳定电流(KA)操作机构安装地点JDZ-15 1 81 8√30.1 发电机中性点JDZJ-15 1 8 1 8 0.1 0.1√3√3 3 发电机出口1.7.7避雷器的规范编号系统额定电压(kV) 安装地点污秽等级安装方式1 220kV 220kV屋内配电装置 III2 220kV 启备变、主变高压侧 IV 垂直安装3 220kV系统中性点主变高压侧中性点 IV 垂直安装4 35kV 主变中压侧 IV 垂直安装5 15kV 发电机出口 IV 垂直安装编号系统额定电压(kV)大电流压力释放电流有效值(kA)1 220 402 35 40编号系统额定电压避雷器额定电压雷电冲击耐受电压(峰值)操作冲击耐受电压(峰值) 1min工频耐受电压(有效值)1 220屋内 204 1180 4942 220屋外 200 1180 4943 220kV中性点 144 563 2314 35 51 185 855 15kV 16.7 125 55设备规范和数量编号名称型式型号单位数量备注1 氧化锌避雷器 Y10W-204/532 只 6 附在线监测仪(屋内)2 氧化锌避雷器 Y10W-200/520 只 6 附在线监测仪(屋外)3 氧化锌避雷器 Y1.5W-144/320 只 2 附在线监测仪4 氧化锌避雷器 Y10W-51/134 只 9 附在线监测仪5 氧化锌避雷器 Y10W-51/134 只附在线监测仪6 氧化锌避雷器 Y5W-16.7/38 只 6 附在线监测仪1.7.8避雷器技术数据参数表序号名称 220kV中性点避雷器 220kV避雷器1 型式或型号 Y1.5W-144/320 Y10W-204/5322 额定电压(kV) 144 2043 持续运行电压(kV) 116 1594 直流1mA参考电压(kV)≥205 3005 额定频率(HZ) 50 506 标称放电电流峰值(kA) 1.5 107 操作冲击电流峰值(kA) 0.5 0.5持续运行电流峰值(μA) 50 50μA8 阻性电流(μA) 500 500μA全电流(μA) 800 800μA9 工频参考电流峰值(mA) 1 110 工频参考电压(kV) 144 20411 0.5倍标称放电电流下残压峰值(kV) / 48312 1倍标称放电电流下残压峰值(kV) 320 53213 2倍标称放电电流下残压峰值(kV) / 56614 操作冲击下残压峰值(kV) 299 45215 陡波冲击下残压峰值(kV) / 57616 氧化锌避雷器的伏-安特性(注1)17 耐地震强度(度) 7 718 密封漏率(pal/s) 6.65×10-5 4.43×10-519 爬电距离(mm) 3906 630020 耐污能力(等值附盐密度)(mg/cm2) Ⅳ级Ⅲ21 雷电冲击耐受电压(1.2/50μs)(kV) 400 95022 操作冲击耐受电压(250/2500μs)(kV) / /23 1min工频耐受电压(kV) 200 39524 2ms方波通流能力(18次)(A) 400 80025 线路放等级 / 326 压比(Uch/1mA) / 17127 4/10μs冲击通流能力(kJ/kV) 65 10028 荷电率 90% 90%29 2ms通流密度(A/cm2) 16 1630 工频过电压耐受能力(注2)31 大电流压力释放能力(kA) 40 4032 比能量(kJ/kV) 8 633 小电流压力释放能力(kA) 800A 0.834 老化特性:温度 1150 1150持续时间 1000h 1000h荷电率 90% 90%35 避雷器结构直立座式直立座式重量(kg) 108 260高度(m) 1770 3068直径(mm) 232 304节数 2 236 一次接线端子最大允许拉力水平(N) 1000 2000垂直(N) 750 1500横向(N) 750 1500真空断路器操作机构合闸线圈应在220V的80-110%范围正确动作,跳闸线圈应在220V的65-120%范围正确动作。
