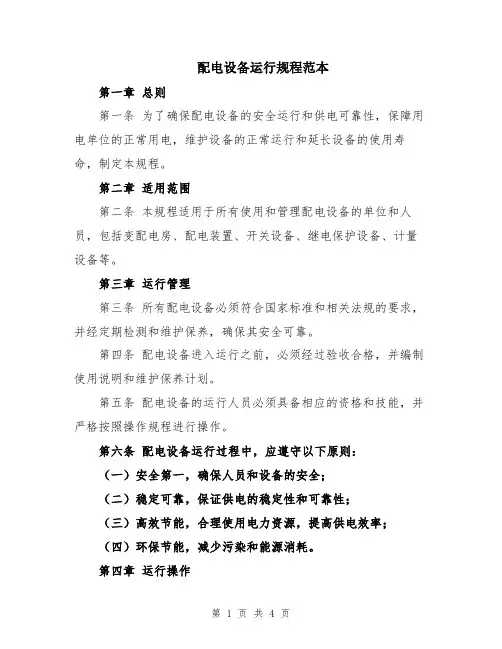

配电设备运行规程范本第一章总则第一条为了确保配电设备的安全运行和供电可靠性,保障用电单位的正常用电,维护设备的正常运行和延长设备的使用寿命,制定本规程。
第二章适用范围第二条本规程适用于所有使用和管理配电设备的单位和人员,包括变配电房、配电装置、开关设备、继电保护设备、计量设备等。
第三章运行管理第三条所有配电设备必须符合国家标准和相关法规的要求,并经定期检测和维护保养,确保其安全可靠。
第四条配电设备进入运行之前,必须经过验收合格,并编制使用说明和维护保养计划。
第五条配电设备的运行人员必须具备相应的资格和技能,并严格按照操作规程进行操作。
第六条配电设备运行过程中,应遵守以下原则:(一)安全第一,确保人员和设备的安全;(二)稳定可靠,保证供电的稳定性和可靠性;(三)高效节能,合理使用电力资源,提高供电效率;(四)环保节能,减少污染和能源消耗。
第四章运行操作第七条配电设备的运行人员必须了解配电设备的工作原理和性能特点,熟悉操作规程,并按照规程进行操作。
第八条运行操作中必须遵循以下要求:(一)严禁在设备运行状态下进行维护保养工作,必须停电并采取安全措施;(二)严禁随意更改设备的参数设置,如电流、电压、频率等;(三)严禁使用未经授权的操作设备,避免错误操作造成设备损坏;(四)严禁操作带电设备,必须按照相关规定进行带电作业。
第九条配电设备运行过程中,必须定期检查设备的运行状况,包括温度、电流、电压、电量等参数,并记录下来进行分析。
第十条运行中发现设备故障或异常情况时,应立即停机并采取相应措施,进行故障排除或报修。
第五章维护保养第十一条配电设备必须按照维护保养计划进行定期检查和维护保养,保持设备的良好工作状态。
第十二条维护保养过程中,必须遵守以下要求:(一)遵循设备的维护保养规范和标准,严禁随意拆卸和更换设备部件;(二)定期对设备进行除尘和清洁,确保设备通风良好;(三)定期对设备进行润滑和调整,保证设备的正常运行;(四)定期对设备进行检测,发现设备故障及时修复。

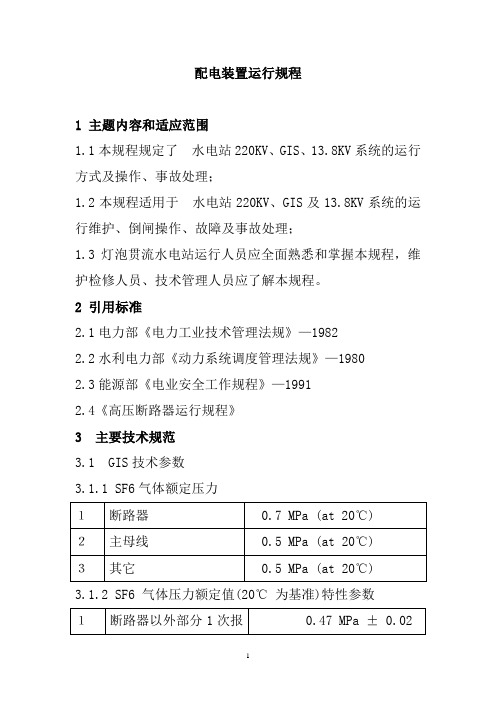

配电装置运行规程1 主题内容和适应范围1.1本规程规定了水电站220KV、GIS、13.8KV系统的运行方式及操作、事故处理;1.2本规程适用于水电站220KV、GIS及13.8KV系统的运行维护、倒闸操作、故障及事故处理;1.3灯泡贯流水电站运行人员应全面熟悉和掌握本规程,维护检修人员、技术管理人员应了解本规程。
2 引用标准2.1电力部《电力工业技术管理法规》—19822.2水利电力部《动力系统调度管理法规》—19802.3能源部《电业安全工作规程》—19912.4《高压断路器运行规程》3 主要技术规范3.1 GIS技术参数3.1.1 SF6气体额定压力3.1.2 SF6 气体压力额定值(20℃为基准)特性参数3.1.3 GIS 通用额定参数3.1.4 最高 SF6 气体使用压力特性参数3.1.5 断路器特性参数3.1.6 隔离开关和接地开关特性参数3.1.7 母线额定参数3.1.8 断路器额定参数3.1.9 控制及操作装置额定参数3.1.10 隔离开关额定参数3.1.11 接地开关额定参数3.1.12 设备用及母线用接地开关额定参数3.1.13 保护用电流互感器额定参数3.1.14 测量用电流互感器额定参数3.1.15 主母线侧单相电压互感器额定参数3.1.16 套管额定参数额定参数3.2 GIS巡视检查项目和定期检查项目巡视检查每天进行定期检查每6年进行气体断路器型号 : 300SR - K1 (252kV 50kA用) 3.2.1 巡视检查3.2.2 定期检查隔离开关型式 : 300DSM和接地开关型式 : 300EAP, 300EYP (252kV 50kA用)3.2.3 隔离开关和接地开关的检查程序和检查事项气体绝缘电压互感器 (GAS VT) (252kV 50kA用)3.2.4 检查项目3.2.5 定期检查3.2.6 GIS检查项目及判断(252kV 50kA用) 检查 A: 时时检查 B: 常规检查C: 分解检查3.2.7 GIS异常现象的对策4 运行规定4.1 配电装置一般规定4.1.1 10kV以上配电设备的绝缘电阻应用2500V摇表测定,设备绝缘值应不低于1kV/1MΩ,电压互感器和电流互感器二次侧用1000V 摇表测定,其阻值不得低于1MΩ,380V电压互感器用500V摇表测定,其阻值不得低于0.5MΩ。
配电装置运行规程第一章母线与刀闸的运行第一节刀闸操作的有关规定第1条刀闸连有开关者,在合闸时,先合刀闸,后合开关,在拉闸时,先拉开关,后拉刀闸,不允许带负荷电流操作刀闸。
第2条凡设备两侧有开关和开关两侧有刀闸者,在拉闸时,先拉负载侧,后拉母线电源侧。
合闸时反之。
厂变压器启用时,先合初级开关,后合次级开关,停反之。
第3条刀闸操作时,其有关保护投入运行。
第4条禁止用刀闸进行下列操作:1、带负荷拉合刀闸。
2、同期并列操作。
3、用刀闸切断故障点或向故障点充电。
4、用刀闸拉合电容电流超过5培的空载线路和励磁场电流超过2安培的空载变压器。
第5条允许用刀闸进行下列操作:1、拉合压变和避雷器。
2、拉合主变接地刀闸。
3、拉合无故障母线的充电电流。
4、开关拉闸二相时,只要该系统无故障,允许用其刀闸切断故障开关。
第6条低压系统的联络刀闸,允许在同一电源、等电压的情况下,进行倒换刀闸转移负荷。
第7条刀闸操作时,应注意以下几点:431、拉合刀闸操作时,确认开关在断开位置。
2、仔细认清刀闸名称、编号,防止误拉或合刀闸。
3、操作中应迅速果断。
4、机械闭锁的刀闸,操作前将销子拉出,操作后将销子销牢。
操作时注意刀闸断合情况,避免刀闸机构损坏。
5、有电磁闭锁装置的刀闸,拉合时须用电钥匙开锁,禁止手动解除,只有电磁闸锁装置失灵,确认设备无误,经班长同意方可解除后操作。
6、刀闸操作后,应检查断合情况正常。
辅助接点切换良好。
第8条误合刀闸时,在任何情况下,不允许把已合上的刀闸再拉开,只有用开关将这一回路断开后,才允许将误合的刀闸拉开。
第9条当误拉三相连动刀闸,不得将其合回。
第二节母线与刀闸的运行监督第1条母线在启用前及停用后,均应测量绝缘电阻。
高压母线应用2500V的摇表测量,其绝缘电阻值35KV母线≥1000MΩ,6KV 母线≥300MΩ。
400V母线应用1000V摇表测量,其绝缘电阻值≥1M Ω。
第2条正常运行时,母线及刀闸的电流均不得超过额定值。

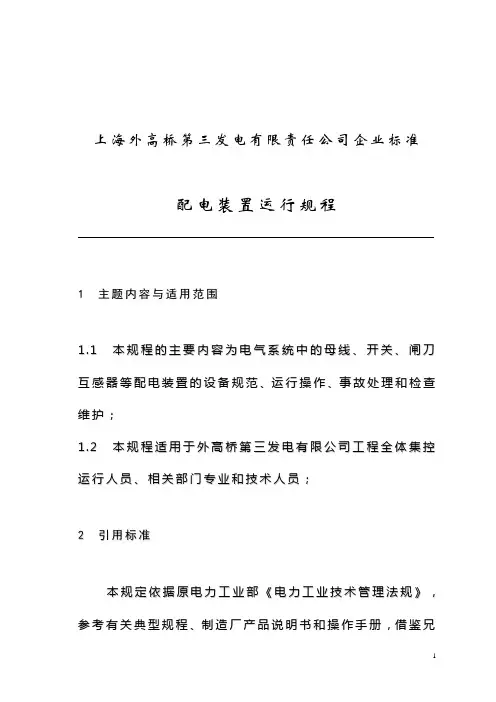

上海外高桥第三发电有限责任公司企业标准配电装置运行规程1主题内容与适用范围1.1本规程的主要内容为电气系统中的母线、开关、闸刀互感器等配电装臵的设备规范、运行操作、事故处理和检查维护;1.2本规程适用于外高桥第三发电有限公司工程全体集控运行人员、相关部门专业和技术人员;2引用标准本规定依据原电力工业部《电力工业技术管理法规》,参考有关典型规程、制造厂产品说明书和操作手册,借鉴兄弟厂家的运行经验,并根据现场实际设备和情况编写;3母线3.1规范3.1.1500k V G I S母线规范:额定电压:550k V持续电流:4000A3秒短时短路电流:63k A(r.m.s.)额定耐受电流峰值:170k AB I L(1.2/50 s):1675k V上海外高桥第三发电有限责任公司2007-05-01发布2007-05-01实施额定操作冲击耐受电压(250⨯2500μs ):1675k V (峰值) 1分钟工频耐压: 740k V (有效值)G I S 外壳设计压力: >1 M P a (安全系数1.5) G I S 外壳运行压力: <0.43M P a3.1.2 10k V /3k V 母线规范:3.1.3400V 母线规范:注:400V P C 及M C C 的母线规范清单见附页13.1.4 母线允许绝缘电阻值:3.2 正常运行和检查3.2.1 母线的状态:3.2.1.1运行状态:母线压变在运行状态,母线已至少有一路电源充电并使母线电压在正常值。
3.2.1.2冷备用状态:与母线连接的所有闸刀均在断开位臵,小车式开关均在冷备用位臵,母线压变在冷备用位臵,母线压变的二次回路及直流电源已断开。
3.2.1.3检修状态:除与冷备用相同外,500k V母线需合上母线接地闸刀;10K v、3k V母线应使用母线接地小车或临时接地线可靠接地。
3.2.2母线接地小车的使用:3.2.2.1母线接地小车属于专用工具,使用过程应有完整的机械及电气闭锁,不允许破坏闭锁操作;每段母线应使用本母线专用的接地小车,不同的接地小车不能互换使用;3.2.2.2母线接地小车只有在母线改检修时使用;3.2.2.3母线接地小车只能推入本母线的压变仓,绝对不允许推入到其它仓位;3.2.2.4母线接地小车进入母线压变仓后,母线压变仓的高压室门将不能关闭;3.2.2.5母线接地小车应存放在规定的地点并加锁。

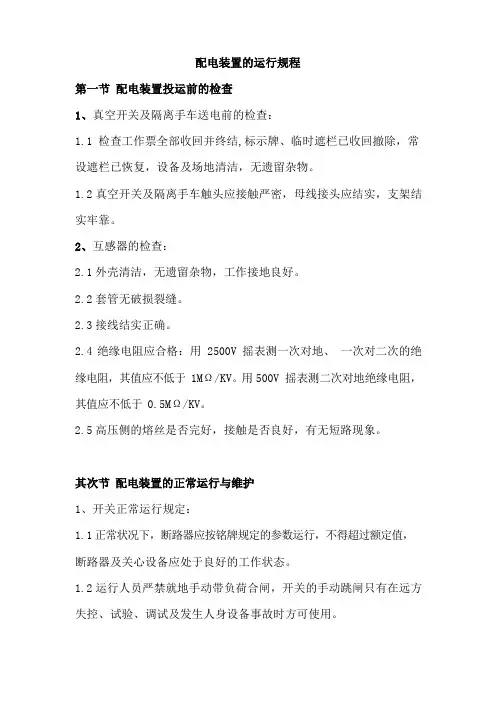

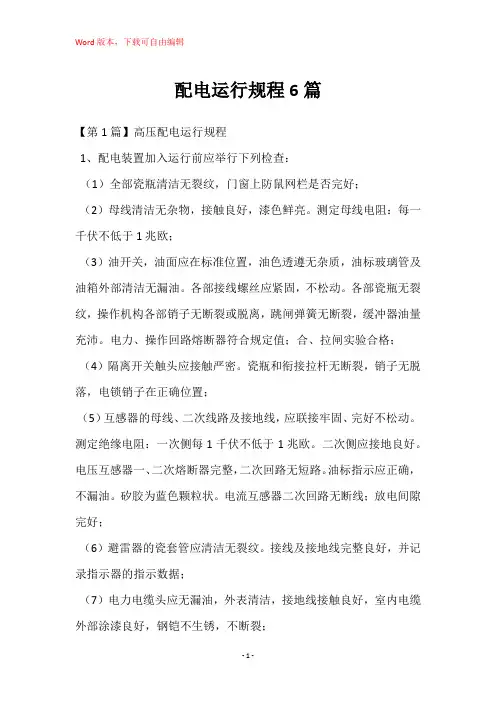

配电装置的运行规程第一节配电装置投运前的检查1、真空开关及隔离手车送电前的检查:1.1检查工作票全部收回并终结,标示牌、临时遮栏已收回撤除,常设遮栏已恢复,设备及场地清洁,无遗留杂物。
1.2真空开关及隔离手车触头应接触严密,母线接头应结实,支架结实牢靠。
2、互感器的检查:2.1外壳清洁,无遗留杂物,工作接地良好。
2.2套管无破损裂缝。
2.3接线结实正确。
2.4绝缘电阻应合格:用 2500V 摇表测一次对地、一次对二次的绝缘电阻,其值应不低于1MΩ/KV。
用 500V 摇表测二次对地绝缘电阻,其值应不低于0.5MΩ/KV。
2.5高压侧的熔丝是否完好,接触是否良好,有无短路现象。
其次节配电装置的正常运行与维护1、开关正常运行规定:1.1正常状况下,断路器应按铭牌规定的参数运行,不得超过额定值,断路器及关心设备应处于良好的工作状态。
1.2运行人员严禁就地手动带负荷合闸,开关的手动跳闸只有在远方失控、试验、调试及发生人身设备事故时方可使用。
1.3400V 断路器开关跳闸失灵时,应先将设备负荷降至最低,然后用上一级开关断开后,再将 400V 断路器就地跳闸。
1.5断路器故障跳闸后的检查1.5.1支持瓷瓶及各瓷套管有无裂纹、破损、放电等痕迹。
1.5.2各出线的连接有无过热、变色、振动等现象。
1.5.3机械局部是否正常,电气运行状态与机械指示是否全都。
1.6开关运行中的检查和维护:1.6.1套管瓷瓶应清洁无破损和放电现象。
1.6.2引线接头接触良好,无发热变色现象。
1.6.3分、合闸位置应正确,外壳接地良好。
1.6.4相间隔板、灭弧罩应完整无歪偏。
1.6.5操作机构无变形,各部销子、镙丝完整。
1.6.6开关端子箱机构和门应关闭结实,观看照明、掌握信号应正确完整。
2、母线和刀闸的运行规定与检查维护:2.1110KV、10KV、400V 母线投入运行前应测量绝缘合格。
2.2母线及刀闸接头处应涂变色漆或试温片,其温度不应超过70℃。
配电室运行操作规程一、总则1. 本规程旨在规范配电室的运行操作,保障设备安全运行,避免事故发生,提高工作效率。
2. 所有配电室操作人员必须熟悉并严格遵守本规程的各项要求,加强安全意识,不得有违规操作行为。
二、操作前准备1. 操作人员在操作前应穿戴好劳动防护用品,如工作服、安全帽、绝缘手套等。
2. 操作前应检查配电室各电器设备的绝缘状况,确保正常运行。
3. 操作人员需明确各设备的操作流程,熟悉设备控制面板的功能和操作方法。
三、操作流程1. 启动电源a) 按照操作设备的启动顺序,先启动主电源,再逐一启动各个次要电源。
b) 在启动电源前,确保设备处于正常关闭状态,避免电器元件烧坏。
c) 观察各个设备启动后是否正常运行,如有异常情况,应及时停止操作,进行检修。
2. 设备调节a) 各设备启动后,进行相应的调节,如电流调整、温度调节等。
b) 调节过程中,操作人员应注意设备的运行状态,确保设备在正常范围内工作,避免过度调节造成设备损坏。
3. 环境监测a) 配电室内应设置温湿度监测仪器,并定期进行检测。
b) 检测过程中,操作人员应密切观察监测仪器的读数,如有异常情况,应采取相应的措施,如增加通风、降低设备负荷等。
4. 故障排除a) 当配电室发生设备故障时,操作人员应密切观察故障现象,尽快判断故障原因。
b) 在排除故障前,应先停止故障设备的工作,并断开电源,确保操作人员和设备的安全。
c) 故障排除过程中,操作人员应按照规定的故障处理流程进行操作,如无法解决,应及时寻求上级指导。
5. 日常巡检a) 每日对配电室内各设备进行巡检,检查设备的运行状况,维护设备的正常运行。
b) 巡检过程中,操作人员应重点观察设备的可视指示器是否正常,有无异常噪音、异味等。
四、紧急情况处理1. 发现火灾a) 发现火灾时,立即按下配电室内的火警报警装置,并按照紧急疏散预案进行疏散。
b) 配电室内的灭火器材应放置在易于取用的位置,可以迅速进行灭火。
供配电设备运行规程1 适用范围本规程适用于物业公司管辖的高、低压配电设备、变压器、低压线路及照明等设备的运行、操作及维修、保养工作。
2 引用标准《电力安全管理规程》《供用电管理条例》《电力法》3 技术事项:3.1运行工作规程3.1.1电工值班1)每班必须清洁值班室及配电室环境,每班对电气设施巡视两次。
2)根据不同季节、负荷大小情况,加强对变电用电设施的巡视,并将巡视检查结果记录于《运行交接班记录》中。
3)加强对供水、消防、空调用电设备的巡视检查,并将设备运行数据(环境、温度、电流、电压、功率因数)及检查运行情况记录于《配电值班运行日志》。
4)若供电、用电设备发生异常,应及时正确处理,并随时报告用电专工,并在用电专工协同下排除异常。
5)按照《用电设备检查保养计划》《变配电设备保养计划》要求进行维修保养,并将结果记录存档。
3.1.2电工主管1)负责设备的技术资料,、档案的收集、保管,负责设备的配件材料计划编报。
2)制定季度配电用电设备检查维修工作计划,并按照设备运行情况制定大、小修理计划。
3)对配电、用电设备维修保养提供工作指导及检查监督。
4)负责编制填写配电用电设备台帐。
3.1.3配电室管理工作程序1)配电室实行____小时值班制度,每四小时巡回一次,认真执行交接班制度,发现问题及时解决,及时填写《配电运行日志》监视设备运行情况,严禁不合理的超负荷运行。
2)非工作人员进入配电室,必须经电工主管或用电专工批准后由电工值班员陪同下方可入内。
3)保持良好通风及照明,门窗开启灵活。
4)消防设施完备,配电室内禁止吸烟。
5)保持配电室清洁卫生,地面、墙壁、门窗,设备无积尘,无水渍、油渍。
6)不得擅自更改配电室、线路及用电设施,若要更改须经用电专工及电工主管批准后方可更改。
3.1.4电工值班工作程序1)接班人员认真听取交班人员的值班和设备运行报告。
2)查看上一班的《运行记录》并进行交接签字。
3)上一班运行情况未交待清楚,记录不规范,配电室、值班室等,工作室不清洁,不准交接班。
配电设备运行操作规程配电设备是现代工业生产中必不可少的一种设备,其主要功能是将电能送到各个用电设备,以满足工业生产的需要。
为了保证配电设备的安全运行,确保电力供应的可靠性和稳定性,制定配电设备运行操作规程是很有必要的。
下面是一份____字的配电设备运行操作规程。
一、总则1.本规程是为保证配电设备安全运行,确保电力供应的可靠性和稳定性,规范配电设备的运行管理,保障生产安全而制定的。
2.本规程适用于本企业所有配电设备的运行操作,包括高压开关柜、低压开关柜、变压器等。
3.相关人员必须熟悉本规程的内容,并严格执行。
二、配电设备的日常检查与维护1.定期检查配电设备的绝缘状况,防止绝缘失效导致漏电事故的发生。
2.定期检查和清洁设备的接线端子,确保接触良好,防止接触不良引起的发热和火灾。
3.定期检查配电设备的运行状态,如有异常及时处理。
4.定期对配电设备进行清洁,保持设备的整洁。
5.定期测量配电设备的电流、电压、功率因数等参数,确保设备运行在正常范围内。
三、配电设备的操作1.在进行配电设备的操作之前,必须查看相关设备的电气图纸和操作手册,了解设备的结构和工作原理。
2.操作人员必须经过专门的培训,持证上岗,严禁无资质人员进行操作。
3.在进行操作之前,必须确保设备的电压为零,采取可靠的断电措施。
4.操作人员必须佩戴相应的防护用具,如绝缘手套、护目镜等。
5.进行配电设备的投切操作时,应按照标准程序进行,确保安全可靠。
6.操作人员应遵守相关操作规范,不得擅自改变设备的运行状态。
四、配电设备的事故处理1.配电设备发生事故时,首先要立即停止运行,采取紧急措施,确保人员的安全。
2.及时报告上级主管部门和相关人员,并按照指令进行事故处理。
3.事故处理完毕后,要进行设备的检修和恢复,确保设备的正常运行。
4.对配电设备的事故进行分析和总结,找出事故的原因,采取措施防止再次发生。
五、配电设备的应急措施1.在发生火灾、电气事故等紧急情况时,首先要采取断电措施,防止事态扩大。

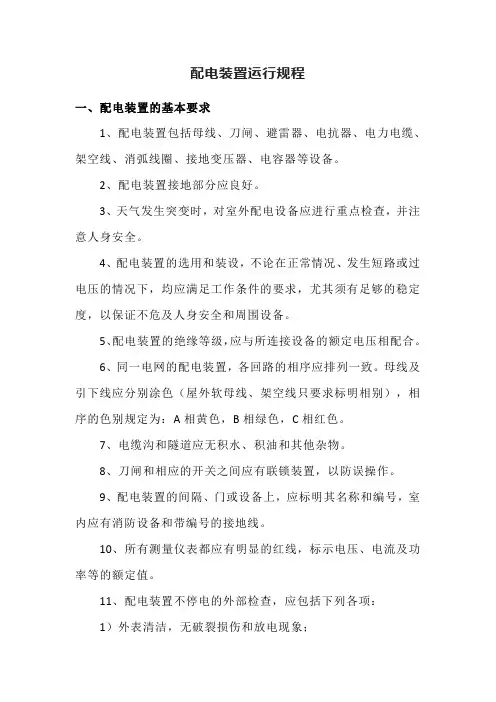

配电装置运行规程一、配电装置的基本要求1、配电装置包括母线、刀闸、避雷器、电抗器、电力电缆、架空线、消弧线圈、接地变压器、电容器等设备。
2、配电装置接地部分应良好。
3、天气发生突变时,对室外配电设备应进行重点检查,并注意人身安全。
4、配电装置的选用和装设,不论在正常情况、发生短路或过电压的情况下,均应满足工作条件的要求,尤其须有足够的稳定度,以保证不危及人身安全和周围设备。
5、配电装置的绝缘等级,应与所连接设备的额定电压相配合。
6、同一电网的配电装置,各回路的相序应排列一致。
母线及引下线应分别涂色(屋外软母线、架空线只要求标明相别),相序的色别规定为:A相黄色,B相绿色,C相红色。
7、电缆沟和隧道应无积水、积油和其他杂物。
8、刀闸和相应的开关之间应有联锁装置,以防误操作。
9、配电装置的间隔、门或设备上,应标明其名称和编号,室内应有消防设备和带编号的接地线。
10、所有测量仪表都应有明显的红线,标示电压、电流及功率等的额定值。
11、配电装置不停电的外部检查,应包括下列各项:1)外表清洁,无破裂损伤和放电现象;2)无异常振动,音响正常;3)安全用具和消防设施是否完好;4)各电气接点、接头接触良好,无过热现象;5)门窗是否完整,屋顶是否漏雨,电缆沟洞是否堵塞严密,通风设备是否完好。
6)照明与接地装置是否完好;7)刀闸操作机构、闭锁装置等是否完好;8)信号指示是否正常;9)测量仪表与继电器的运行情况;10)备用设备能否随时投入运行。
二、母线及刀闸运行规定1、母线和刀闸接头处和易发热的地方应定期监测,特殊情况应加强监测,其最高温度不应超过70℃。
2、刀闸的拉合必须在所属开关断开后进行,在倒换母线时,母线开关应在合闸位置。
3、母线及刀闸投入前的检查:1)收回工作票,办理终结,进行交待,拆除临时措施,恢复固定安全措施。
2)各引线接头应牢固,瓷瓶清洁无裂纹,刀闸触头无锈污,无过热,无烧伤痕迹;3)位置指示器应指示正确,操作机构应完整无变形。
供配电设备运行规程第一章总则第一条背景和目的为了确保供配电设备的正常运行,保障电力供应的安全性、可靠性和经济性,制定本规程。
第二条适用范围本规程适用于供配电设备的运行管理,包括供电站、变电站、配电房等电力设施。
第三条定义1. 供配电设备:指供电站、变电站、配电房等电力设施,用于电力的输送、分配和转换。
2. 运行管理:指供配电设备的运行、维护、检修和事故处理等管理活动。
第四条运行原则供配电设备的运行应遵循安全、经济、可靠的原则,确保电力供应的连续稳定。
第二章运行组织第五条运行人员1. 运行人员应具备相关专业知识和技能,经过培训合格并持证上岗。
2. 运行人员应按照规程要求,认真履行职责,确保供配电设备的正常运行。
第六条运行组织体系供配电设备应建立健全的运行组织体系,包括运行人员岗位职责、工作制度等。
第七条运行记录和统计供配电设备的运行记录和统计应按规程要求进行,做好相关数据的汇总和分析。
第八条运行安全供配电设备的运行应确保人员安全和设备安全,及时发现和消除安全隐患。
第三章运行保障第九条设备维护供配电设备应按照规程要求进行定期维护,确保设备的正常运行。
第十条检修计划供配电设备的检修工作应有计划地进行,定期检修、防止事故的发生。
第十一条事故处理供配电设备发生事故时,应按照规程要求迅速报告、处理,保障人员安全。
第十二条突发情况处理在供配电设备出现突发情况时,应按照应急预案迅速处理,保障电力供应的连续稳定。
第十三条事故调查和分析供配电设备发生事故后,应按规程要求进行事故调查和分析,总结经验,改进工作。
第四章运行管理制度第十四条运行管理制度运行管理应建立健全的制度,包括供配电设备的运行指导、维护记录等。
第十五条运行指导书供配电设备的运行指导书应编制完善,包括操作流程、应急处理等内容。
第十六条值班制度供配电设备应建立健全的值班制度,保证设备实时监控和运行管理。
第十七条安全管理制度供配电设备的安全管理制度应建立健全,包括危险源辨识、安全防护等措施。
配电装置运行规程主题内容与适用范围本规程对德美水电站6kV、110kV配电装置系统的运行方式、运行操作、运行巡视检查及故障事故处理做了具体规定;本规程适用于德美水电站6kV、110kV配电装置系统的运行管理。
引用标准<电力设备预防性试验规程>DL/T 596-1996<电气装置安装工程电气设备交接试验标准>GB50150<电气装置安装工程盘、柜及二次回路结线施工及验收规范>GB50171<互感器运行检修导则>DL/T 727-2000<高压断路器运行规程> 能源部电力司1991<电力电缆运行规程>电力工业部1979<交流电气装置的过电压保护和绝缘配合>DL/T 620- 1997<产品使用说明书>开关厂<产品使用说明书>开关厂<四川电网调度管理规程>20081、总体概述德美电厂配电装置系统主要由110kV引出线系统及本厂内的6kV系统组成;110kV引出线系统由两回110kV线路(110kV进线线路和110kV出线线路)及各回线路TV、TA、避雷器等组成,其中一回(进线线路开关151QF为德石窝电站的上网点,另一回(出线线路开关德芦线152QF,经110KW线路送至芦花变电站;110kV开关站采用户外设备,110kV母线采用单母线不分段型式,分为4个间隔,由三只断路器间隔和一组母线电压互感器间隔组成;6kV系统:6kV 系统采用单母线不分段型式,两台发电机通过各自的出口断路器并接于6kV母线,6kV母线再经断路器到主变压器低压侧联接)。
2.设备主要技术参数2.1 6kV高压开关技术规范:型号ZN63-12/1250-31.5kA 额定电压12kV额定电流1250A 额定短路开断电流31.5kA额定短时关合电流80kA 额定短路持续时间4S额定短路开断电流开断次数50次额定频率 50HZ合闸时间≦100ms 39.2 ms 0.2 ms分闸时间≦50ms 28.9 ms 0.2 ms 开断时间≦65ms储能电机功率70W 储能电机额定电压AC/DC110 200V储能时间≦15S 分合闸线圈额定电压AC/DC110 200V分合闸线圈电流0.9 1.8A 辅助开关额定电流AC10,DC5A6kV户内高压旋转式隔离开关产品型号:QN30S-12标准号:GB1985额定电压:12kA额定电流:1250A额定雷电冲击耐受电压:75kA4S额定短时耐受电流40kA出厂编号:050251制造日期:2010年6月制造单位:河南森源电气股份有限公司6kV户内高压真空断路器柜型号:ZN63A(VS1)执行标准:GB1984-2003频率:50HZ电压:12kV电流:2500A短路开断电流:31.5kA雷电冲击电压:75kV短路持续时间:4S操作顺序:0-0.3S-CO-180S-CO操作电压:AC DC 220V电机电压:AC DC 220V编号:10制造日期:2010年10月1#厂变断路器柜户内高压旋转式隔离开关产品型号:QN30S-12标准号:GB1985额定电压:12kA额定电流:630A额定雷电冲击耐受电压:75kA4S额定短时耐受电流20kA出厂编号:07119制造日期:2009年7月制造单位:河南森源电气股份有限公司6kV LZZBJ6-10电流互感器额定频率:50HZ设备类型:户内电压等级:10kV额定电流比:40/5A1S短时耐受电流:10A峰值耐受电流:25A1S 0.5级 15VA2S 10P15级 20VA3S __级__VA绝缘水平:12/42/75kV绝缘耐热等级:A级执行标准:GB1208-2006出厂编号:109809出厂时间:2010年9月制造单位:四川泰克电气有限公司6kV机组电压PT柜LAJ-10电流互感器额定电流比:500/5A额定频率:50HZ1S1 1S2 0.5级2S1 2S2 0级二次负荷10VA 15VA1秒热稳定电流___倍动稳定电流____倍执行标准:GB1208-200出厂编号:10780出厂时间:2009年8月制造单位:重庆长城高低压互感器制造有限公司6kVJDZX10-7.2电压互感器额定电压比:6/√3/0.1/√3/0.1/3额定频率:50HZ设备类型:户内单相额定绝缘水平:72/32/60kVab 0.5级 50VA2a2b___级___VAdadn 6P级 50VA执行标准:GB1207-2006出厂编号:101083出厂时间:2010年10月制造单位:四川泰克电气有限公司6kV母线电压PT柜电压互感器额定电压比:6/√3/0.1/√3/0.1/3额定频率:50HZ设备类型:户内单相额定绝缘水平:72/32/60kVab 0.5级 30VA2a2b___级___VAdadn 6P级 50VA执行标准:GB1207-2006出厂编号:101080出厂时间:2010年10月制造单位:四川泰克电气有限公司6kV户内高压旋转式隔离开关产品型号:QN30S-12标准号:GB1985额定电压:12kA额定电流:2000A额定雷电冲击耐受电压:75kA4S额定短时耐受电流40kA出厂编号:100009制造日期:2010年10月制造单位:河南森源电气股份有限公司6kVLZZBJ6-10电流互感器额定频率:50HZ设备类型:户内电压等级:10kV1S短时耐受电流:60kA峰值耐受电流:150kA1S 0.5级 50VA2S 10P15级 30VA3S __级__VA绝缘水平:12/42/75kV执行标准:GB1208-2006出厂编号:097548出厂时间:2010年10月制造单位:四川泰克电气有限公司110kV101、152、151山东泰开变压开关有限公司GB1984-2003 型号:G726UeI 2.3A 合闸线圈-220VUeI 2.8A 分闸线圈-220VP 600W 储能电机220V变压、交流SF6瓷柱式DLLW80-126Uev:126kVUeI:3150F:210kV雷击冲击电压:550kV额定开断电流:40kA储能机构:CT26SF6:0.5MPaTA:GB1208-200650HZ3. 配电装置运行的基本规定3.1配电装置一般规定3.1.1配电装置在新安装或检修后,必须按部颁<电气设备预防性试验标准>等的规定试验合格后方可投入运行;3.1.2配电装置在检修后,工作票应全部收回,拆除所有的检修安全措施(接地线、标示牌、临时遮栏等),恢复常设安全措施,方可投入运行;3.1.3 断路器检修后,投入运行前必须做一次远方分合闸试验,分合时应现场检查断路器分合情况.试验时手车式断路器应将手车隔离开关拉至“试验”位置,GIS 断路器应断开两侧隔离开关,不能正常分合的断路器,禁止投入运行;3.1.4 6kV及以上的断路器不允许带电压现场手动合闸,一般情况下也不允许带电压现场手动分闸;3.1.5 断路器的分、合闸机械指示器应完好,以其校对断路器分闸或合闸的实际位置;3.1.6 断路器无论事故跳闸或正常操作,运行人员均应做好记录,开关事故后强送电前后均应对其进行外观检查;3.1.7 110kV隔离开关正常情况下一般应采用远方操作,远方失灵时改用现场电动操作;3.1.8 属于上级主管调度部门管辖的配电装置设备的任何操作均应按值班调度下达的调度指令执行;3.1.9德美水电站6kV成套开关柜均按照五防的要求安装了闭锁装置,正常操作时严禁人为的解除闭锁,闭锁装置失灵时方可人为解除闭锁,严禁带负荷拉隔离开关;3.1.10 电流互感器二次侧严禁开路,电压互感器二次侧严禁短路运行, 备用的二次绕组也应短路接地;3.1.11 应定期记录避雷器的动作次数,避雷器动作后应对其进行外观检查;3.1.12 裸导体正常工作时的最高允许温度一般不超过80 ℃,如其表面有锡或银的可覆盖时,允许到90℃。
3.1.13 电流互感器退出运行检修时,应采取如下措施:A、将一次回路断开。
B、将二次线圈与所连接的二次回路全部断开。
C、将二次线圈可靠短路接地。
D、将被断开的二次回路电缆头进行绝缘包扎,避免造成差动保护误动。
3.1.14 电压互感器退出运行检修时,应先将失去电压可能误动的保护和自动装置退出运行。
3.1.15 电缆导体的长期允许工作温度应按造厂的规定执行,如制造厂无规定时可参照下表执行:电缆种类3kV以下10kV 35kV天然橡皮电缆65 ℃聚氯乙烯绝缘65 ℃70 ℃3.1.16同一电气连接部分,各回路相序排列应一致,各相有明显的标志(A:黄色;B:绿色;C:红色)3.2 基本原则3.2.1 主变压器中性点按省调要求直接接地,以保证发生接地短路时保护可靠启动;3.2.2 主变压器高、中、低压侧断路器均装设同期装置,严禁非同期并网;3.2.3 400V厂用电41TM、42TM电源取自不同的系统,严禁用任何方式使1#厂变和2#厂变低压并列运行;3.2.4 主变、主变高压侧以上设备的操作及线路的定值由省调统一调度,严禁擅自放变运行方式和保护定值;厂内6kV系统、110kV系统的定值和运行方式必须得到电厂生技部门的批准,厂内所有保护的定值修改维护人员负责,运行方式的调整由当班运行人员负责实施;3.2.5 为防止操作过电压,主变单独由高压侧充电时,充电前必须投入中性点接地刀闸。
3.2.6 发生事故时必须尽量缩短事故处理时间,并首先应恢复厂用系统供电。
3.3正常、异常运行方式3.3.1 正常运行方式是指全厂主接线范围内的主、辅设备(包括:主机、主变、断路器、隔离刀闸、互感器、二次保护、自动装置等)均在正常无故障情况下的运行方式。
3.3.2 异常运行方式是当主接线范围内设备出现事故、故障情况下,同时系统运行方式有较大改变时或系统发生事故时使我厂也出现相应变化的运行方式。
4、断路器运行规定4.1 断路器的接地金属外壳应有明显的接地标志,接地螺栓不小于M12且接触良好;4.2 每台断路器应有运行编号和名称,并在明显位置设有标志;4.3 断路器外露部分应有明显的相位漆;4.4投入运行或处于备用状态的高压断路器必须定期进行巡视检查,每天当班巡视不得少于二次;4.5 断路器的分、合位置指示正确,并与当时实际运行工况相符;6 隔离开关及隔离手车运行规定6.1 断路器隔离操作时必须在断路器分闸状态下进行;6.2 推拉变压器中性点接地刀闸时,应在系统无接地时进行;6.3 对装有防误操作装置成套开关设备的隔离开关,应严格防误操作程序进行操作;6.4 在未设有断路器的回路中允许用隔离开关进行下列操作:①分、合电压互感器、避雷器及系统无接地时的消弧线圈;;②分、合主变中性点隔离开关。
