发电厂电气部分配电装置

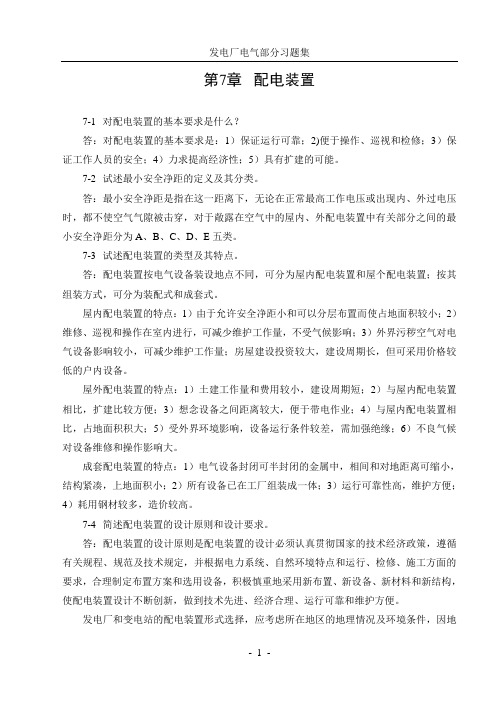

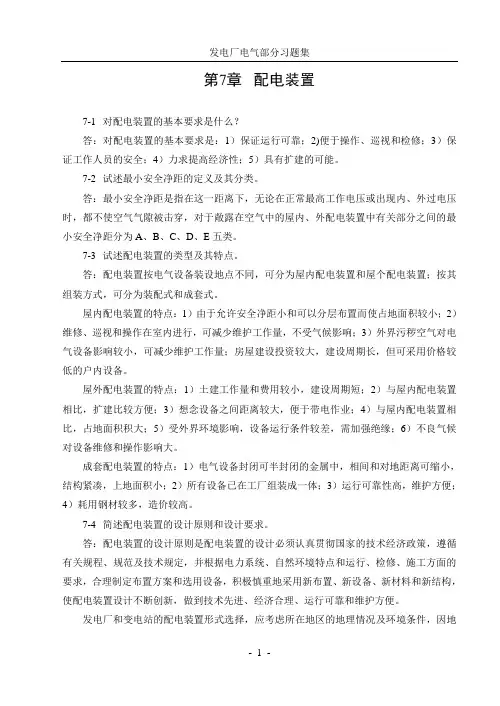

第7章配电装置7-1 对配电装置的基本要求是什么？答：对配电装置的基本要求是：1）保证运行可靠；2)便于操作、巡视和检修；3）保证工作人员的安全；4）力求提高经济性；5）具有扩建的可能。

7-2 试述最小安全净距的定义及其分类。

答：最小安全净距是指在这一距离下，无论在正常最高工作电压或出现内、外过电压时，都不使空气气隙被击穿，对于敞露在空气中的屋内、外配电装置中有关部分之间的最小安全净距分为A、B、C、D、E五类。

7-3 试述配电装置的类型及其特点。

答：配电装置按电气设备装设地点不同，可分为屋内配电装置和屋个配电装置；按其组装方式，可分为装配式和成套式。

屋内配电装置的特点：1）由于允许安全净距小和可以分层布置而使占地面积较小；2）维修、巡视和操作在室内进行，可减少维护工作量，不受气候影响；3）外界污秽空气对电气设备影响较小，可减少维护工作量；房屋建设投资较大，建设周期长，但可采用价格较低的户内设备。

屋外配电装置的特点：1）土建工作量和费用较小，建设周期短；2）与屋内配电装置相比，扩建比较方便；3）想念设备之间距离较大，便于带电作业；4）与屋内配电装置相比，占地面积积大；5）受外界环境影响，设备运行条件较差，需加强绝缘；6）不良气候对设备维修和操作影响大。

成套配电装置的特点：1）电气设备封闭可半封闭的金属中，相间和对地距离可缩小，结构紧凑，上地面积小；2）所有设备已在工厂组装成一体；3）运行可靠性高，维护方便；4）耗用钢材较多，造价较高。

7-4 简述配电装置的设计原则和设计要求。

答：配电装置的设计原则是配电装置的设计必须认真贯彻国家的技术经济政策，遵循有关规程、规范及技术规定，并根据电力系统、自然环境特点和运行、检修、施工方面的要求，合理制定布置方案和选用设备，积极慎重地采用新布置、新设备、新材料和新结构，使配电装置设计不断创新，做到技术先进、经济合理、运行可靠和维护方便。

发电厂和变电站的配电装置形式选择，应考虑所在地区的地理情况及环境条件，因地制宜，节约用地，并结合运行、检修和安装要求，通过技术经济比较予以确定。

发电厂电气部分一、名词解释：1．一次设备：直接生产、转换和输配电能的设备。

2．二次设备：对一次设备进行监察、测量、控制、保护、调节的辅助设备。

3．电气主接线：一次设备按预期的生产流程所连成的电路，称为电气主接线。

4．最高允许温度：为了保证导体可靠工作，规定了导体长期工作发热和短路时发热的温度限制，称最高允许温度。

5．厂用电率：厂用电耗电量占发电厂总发电量的百分数，称为该时间段的厂用电率。

6电力网：是将各电压等级的输配电线路和各种类型的变电所连接而成的网络。

7．发电机—变压器单元接线：发电机和主变压器直接连成一个单元，再经断路器接至高压系统，发电机出口处除厂用分支外不再装设母线，这种接线称为发电机—变压器单元接线。

8.电气主接线：是由电气设备通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络，故又称为一次接线或电气主系统。

9．最小安全净距：指在这一距离下，无论在正常最高工作电压或出现内、外部过电压时，都不致使空气间隙被击穿。

10．配电装置：是根据电气主接线的连接方式，由开关电器、保护和测量电器、母线和必要的辅助设备组成的总体装置。

11．接触电压：人站在地面上离设备水平距离为0.8m处，手触到设备外客、构架离地面垂直距离为1.8m处时，加于人手与脚之间的电压。

12．跨步电压：人在分布电位区域内沿地中电流的散流方向行走，步距为0.8m时，两脚之间所受到的电压。

13．工作接地：在电力系统电气装置中，为运行需要所设的接地。

14．保护接地:为保护人身和设备安全，将电气装置正常不带电而由于绝缘损坏有可能带电的金属部分接地。

二、填空：1．发电厂的类型有火电厂、水电厂、核电厂和新能源发电。

2．限流电器包括串联在电路中的普通电抗器和分裂电抗器，其作用是限制短路电流。

3．母线是用来汇集和分配电能的，并把发电机、变压器与配电装置连接，有敞露母线和封闭母线之分。

4．电能的发展方向：大容量、超高压、远距离。

本文由ｓｉｎｏｔａｕｒｕｓ贡献 ｐｄｆ文档可能在ＷＡＰ端浏览体验不佳。

建议您优先选择ＴＸＴ，或下载源文件到本机查看。

发电厂电气部分（３２学时） 第十四讲 主　讲：　刘君　Ｅ－ｍａｉｌ：　ｌｉｕｊｕｎｌｉｓｈｕ＠１２６．ｃｏｍ　Ｔｅｌ：　８０７９８４４９ 第七章 基本要求： 配电装置 １、配电装置的设计原则　２、最小安全净距的概念　３、各类配电装置的特点　４、配电装置平面、断面图 １１０ｋＶ高压　配电装置 一、配电装置概述 定义：　根据电气主接线的连接　方式，由开关设备、保　护和测量设备、母线以　及必要的辅助设备组成　的总体装置。

　ｎ　作用：　正常情况下：接受和分配　电能；　故障情况下：通过自动或　手动操作，迅速切除故　障，恢复正常运行。

ｎ ｎ　ｎ 基本要求　保证运行可靠 合理选择设备　有足够的安全净距　放火、防爆、蓄油排油　防水、防冻、抗震、耐污 ｎ 便于操作、巡视和检修 结构整齐清晰　操作集中　防误操作措施 ｎ 保证工作人员的安全 相邻设备间设隔墙　设遮栏　设置安全出口　设备外壳和底座安全接地 ｎ　ｎ 力求提高经济性　具有扩建的可能 配　电　箱 安装　在房　屋入　口的　带电　度表　的低　压配　电箱 安装于住　宅中的低　压配电箱 二、配电装置的最小安全净距 ｎ 最小安全净距： 指无论处于最高工作电压还是内外过电压下，空　气间隙均不致被击穿的最小安全距离。

　对敞露在空气中的配电装置：　Ａ１：带电部分对接地部分之间空间最小安全净距　Ａ２：不同相的带电部分之间的空间最小安全净距 Ａ值与电极的形状、冲击电压波形、过电压及其保护的水平、　环境条件以及绝缘配合等因素有关。

　根据过电压与绝缘配合计算，并考虑间隙放电试验曲线来　确定。

Ｂ、Ｃ、Ｄ、Ｅ类最小安全净距 Ｂ１带电部分到栅状遮栏间的距离和可移动设备在移动中到　带电裸导体间的距离：　Ｂ１＝Ａ１＋７５０（ｍｍ）　Ｂ２带电部分到网状遮栏间的电气净距：　Ｂ１＝Ａ１＋３０＋７０（ｍｍ）　Ｃ无遮栏裸导体到地面的垂直净距：　Ｃ＝Ａ１＋２３００＋２００（ｍｍ）屋外（屋内）　Ｄ不同时停电检修的平行无遮栏裸导体间的水平净距：　Ｄ＝Ａ１＋１８００＋２００（ｍｍ）屋外（屋内）　Ｅ屋内配电装置向屋外的出线套管中心线到屋外通道路面的　距离：３５ｋＶ及以下　Ｅ＝４０００ｍｍ　６０ｋＶ及以上Ｅ＝Ａ１＋３５００（ｍｍ） ｑ　栅状遮栏的高度不应低于　１２００ｍｍ，栅状遮栏到地面　的净距以及栅条间的净距　应不大于２００ｍｍ；　ｑ　网状遮栏的高度不应低于　１７００ｍｍ，其网孔不应大于　４０Ｘ４０ｍｍ２；　ｑ　网状或栅状遮栏向上延伸　线至地面２．３ｍ处与遮栏上　方带电部分之间不小于Ａ１　ｑ　位于地面或楼面上的裸导　体导电部分，其尺寸受空　间限制不能保证Ｃ值时应用　网状遮栏隔离，下面通行　部分的高度不应小于　１９００ｍｍ。

发电厂电气部分1. 引言本文档旨在详细描述发电厂的电气部分，包括发电机、变压器、开关设备以及配电系统等方面的内容。

发电厂的电气部分是电力生产的重要组成部分，其安全稳定运行对于保障电力供应具有至关重要的意义。

2. 发电机发电机作为发电厂的核心设备之一，负责将机械能转化为电能。

在发电厂中，常见的发电机类型包括同步发电机和异步发电机。

发电机的工作原理是利用电磁感应产生电动势，从而实现电能的转换。

2.1 同步发电机同步发电机与电网同步运行，其转速与电网频率同步。

在发电厂中，同步发电机一般连接到励磁设备，通过调节励磁电流来控制发电机的输出电压和无功功率。

同步发电机具有稳定性好、调节性能强等优点，在大型发电厂中得到广泛应用。

2.2 异步发电机异步发电机与电网非同步运行，其转速稍低于电网频率。

在发电厂中，异步发电机一般用于小型发电单元和备用电源。

由于异步发电机结构简单、运行可靠，因此在一些特殊情况下，如突发事故停电后的紧急供电，异步发电机能够快速启动并提供电源。

3. 变压器变压器是发电厂电气部分中的重要设备，主要用于将发电机输出的电能进行变压升高或降低，并通过电网向用户进行输送。

发电厂中常用的变压器包括发电机变压器、主变压器和配电变压器。

3.1 发电机变压器发电机变压器用于将发电机产生的电能进行升压，以满足输送电网所需的电压水平。

发电机变压器在电气系统中承担着电压调节和功率传输的重要作用。

3.2 主变压器主变压器用于将发电厂产生的电能升压到适合输送至远距离的高压电网，并在电网中进行电能输送。

主变压器具有大容量、高稳定性和高可靠性的特点，对于保障电力供应的连续性具有重要意义。

3.3 配电变压器配电变压器用于将电能从电网进一步分配给用户。

发电厂中的配电变压器通过降低电压水平，实现对电能的细分输送。

配电变压器能够将电能输送到具体的用电设备，满足用户对不同电压等级的需求。

4. 开关设备开关设备在电气系统中起到连接、切断电路的作用，以及保护电气设备的安全运行。

第七章配电装置§7-1 概述引言配电装置的定义：¾根据电气主接线的连接方式，由开关电器、保护和测量电器、母线和必要的辅助设备组建而成的总体装置。

配电装置的作用：¾在正常运行情况下，用来接受和分配电能；¾在系统发生故障时，迅速切断故障部分，维持系统正常运行。

一、对配电装置的基本要求1.保证运行可靠2.便于操作、巡视和检修3.保证工作人员的安全4.力求提高经济性5.具有扩建的可能二、配电装置的最小安全净距最小安全净距是指在这一距离下，无论在正常最高工作电压或出现内、外过电压时，都不致使空气间隙被击穿。

最小安全净距分为A、B、C、D、E 值。

其中A值是最基本的，而B、C、D、E是在A值的基础上在考虑运行维护、设备移动、检修工具活动范围、施工误差等具体情况而确定的。

二、配电装置的最小安全净距1) A值：A值分为两项，A1和A2。

A1——带电部分至接地部分之间的最小电气净距；A2——不同相的带电导体之间的最小电气净距。

二、配电装置的最小安全净距2) B 值：B 值分为三项，B 1 、B 2和B 3。

B 1——带电部分至栅状遮栏之间的距离，即B 2——带电部分至网状遮栏之间的距离，即B 3——带电部分至板状遮栏之间的距离，即B 1=A 1+750 (mm)B 2=A 1+70+30 (mm)B 3=A 1+30 (mm)手臂长度手指长度水平施工误差二、配电装置的最小安全净距3) C 值：C 值为无遮栏裸导体至地面的垂直距离。

C=A 1+2300+200 (mm)保证人举手后，手与带电裸导体间的距离不小于A 1值，即C=A 1+2300 (mm)对屋内配电装置，可不考虑施工误差，即运行人员举手后的总高度垂直施工误差二、配电装置的最小安全净距4) D 值：D 值为不同时停电检修的平行无遮栏裸导体之间的水平距离。

D=A 1+1800+200 (mm)D=A 1+1800 (mm)对屋内配电装置，检修人员和工具的允许活动范围考虑屋外条件差而取的裕度二、配电装置的最小安全净距5) E 值：E 值为屋内配电装置通向屋外的出线套管中心线至屋外通道路面的距离。

《发电厂电气部分》章复习《发电厂、变电站电气部分》5~10章习题填空题：1.根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建筑物组成的整体即为配电装置。

2.我国一般对35kV及以下电压电力系统采用中性点不接地或经消弧线圈接地，称为小电流接地系统。

3.我国一般对110kV及以下电压电力系统采用中性点直接接地，称为大电流接地系统。

4.为保证导体可靠工作，须使其发热温度不得超过一定限值，这个限值叫做最高允许温度。

5.导体发热计算是根据能量守恒原理计算的。

6.导体的发热主要来自导体电阻损耗的热量。

7.导体短路时发热的计算目的是确定导体短路时的最高温度。

8.短路电流通过导体时产生的热量几乎全部用于使导体温度升高。

9.载流导体位于磁场中受到磁场力的作用，这种力被称作电动力效应。

10.平行布置的三相导体，发生三相短路时最大电动力出现在中间相上。

11.厂用电量占发电厂全部发电量的百分数称为厂用电率。

12.厂用工作电源因事故或检修而失电时，能替代工作电源的是备用电源。

.13.大型火电厂备用电源备用方式是明备用。

14.发电厂厂用电系统接线通常都采用单母线分段接线方式。

15.发电厂的厂用电源，除应具有正常的工作电源外还应设置备用电源、起动电源和事故安保电源。

16.一般电厂中都以启动电源作为备用电源。

17.为保证厂用电系统供电的可靠性，高压厂用母线均采用按锅炉分段的原则将母线分成若干段。

18.设计电厂备用工作电源时需要考虑的自启动包括失压自启动。

空载自启动。

带负荷自启动。

19.发电厂用电动机自启动校验可分为电压校验和容量校验。

20.载流导体选择的一般条件主要有两点：(1)按正确工作条件选择额定参数；(2)按短路校验热稳定和动稳定。

21.在选择电气设备时，一般可按照电气设备的额定电压不低于装置地点的电网额定电压条件来选择22.电气设备满足热稳定的条件是。

23.电气设备满足动稳定的条件是。

24.一台电流互感器使用在不同准确级时，其额定容量不同。
