武汉工业学院《油料加工工艺学》课程工艺设计说明书设计题目：450T/D大豆脱皮及预处理车间工艺流程设计姓名梅霄学号*********院(系) 食品科学与工程专业油脂加工工艺学指导教师罗质2012年12 月9 日目录一、前言 (1)二、工艺流程设计方案的确定 (2)三、工艺流程说明 (3)四、工艺计算 (4)五、设备选型 (6)六、设计体会 (9)七、参考文献 (10)八、附录 (10)一、前言在油脂加工过程中，能耗与生产成本、产品和副产品的质量与得率等．都与油料的预处理有着直接的关系。
因此，加快油料预处理车同的技术进步是一项十分重要的任务。
大豆生胚挤压膨化浸出是一种较新的油脂生产工艺，自帅年代始于美国、巴西等国家，近年来，此技术在美国、巴西等大豆主产国迅速推广和应用。
美国ANDERSON公司己生产出日处理量为1500 t的大型膨化机，而国内仅有少数油厂采用此工艺技术。
大豆生胚膨化浸出即对大豆进行清理、破碎、软化、轧胚、干燥后，再经挤压膨化，制成膨化颗粒，然后进行浸出取油。
对豆胚的挤压膨化作用在膨化机中进行。
含水为10％左右的豆胚，由喂料螺旋输送机送人挤压膨化机，在挤压膨化机内，豆胚被螺旋轴向前推进的同时受到强烈的挤压作用，使物料密度不断增大，并由于物料与螺旋轴及机膛内壁的摩擦发热和直接蒸汽的注入，使物料受到充分混合、加热、加压、胶合、糊化的作用而产生组织结构的变化，物料挤出膨化机末端的模板槽孔时，压力瞬间从高压转变为常压，压力的突然撤消，造成水分迅速地从物料组织结构中蒸发出来，物料受到强烈的膨化作用，形成具有无数个微小孔道的膨化料粒。
豆胚经挤压膨化过程，油料细胞组织被较彻底地破坏，蛋白质变性，酶类钝化，容重增大，游离的油脂聚集在膨化料粒的内外表面，对后续的浸出取油和油脂精炼非常有利，其优点是常规的生胚浸出取油工艺所不能比拟的。
【1】①传统的大豆预处理工艺流程如下：大豆→筛选→磁选→去石→破碎→软化→轧坯→烘干→平刮板输送机→至浸出车间②改进后的大豆预处理工艺流程如下：大豆→筛选→磁选→着水→去石→破碎→软化→干燥脱水→均质→轧坯→烘干→平刮板输送机→至浸出车间↑↑热空气热空气大豆的挤压膨化技术油料挤压膨化技术是一种新兴的，适合多种油料加工的生产工艺，这种工艺克服了传统加工工艺中物料受热温度高、时间长等问题。

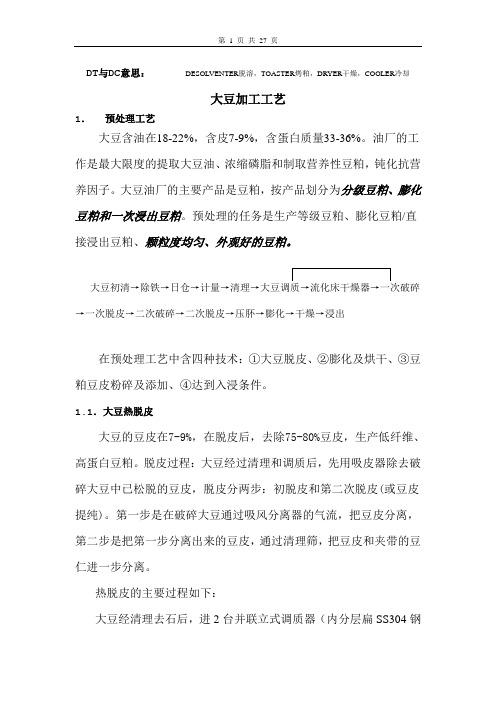

DT与DC意思：DESOLVENTER脱溶，TOASTER烤粕，DRYER干燥，COOLER冷却大豆加工工艺1．预处理工艺大豆含油在18-22%，含皮7-9%，含蛋白质量33-36%。
油厂的工作是最大限度的提取大豆油、浓缩磷脂和制取营养性豆粕，钝化抗营养因子。
大豆油厂的主要产品是豆粕，按产品划分为分级豆粕、膨化豆粕和一次浸出豆粕。
预处理的任务是生产等级豆粕、膨化豆粕/直接浸出豆粕、颗粒度均匀、外观好的豆粕。
→一次脱皮→二次破碎→二次脱皮→压肧→膨化→干燥→浸出在预处理工艺中含四种技术：①大豆脱皮、②膨化及烘干、③豆粕豆皮粉碎及添加、④达到入浸条件。
1.1．大豆热脱皮大豆的豆皮在7-9%，在脱皮后，去除75-80%豆皮，生产低纤维、高蛋白豆粕。
脱皮过程：大豆经过清理和调质后，先用吸皮器除去破碎大豆中已松脱的豆皮，脱皮分两步：初脱皮和第二次脱皮(或豆皮提纯)。
第一步是在破碎大豆通过吸风分离器的气流，把豆皮分离，第二步是把第一步分离出来的豆皮，通过清理筛，把豆皮和夹带的豆仁进一步分离。
热脱皮的主要过程如下：大豆经清理去石后，进2台并联立式调质器（内分层扁SS304钢管），长3.3m，宽3.3m，共加热层为7层，加热面积1400m2，内置水平蒸汽加热扁管的独立操作单元。
大豆因自身重力由上而下与加热扁管接触，温度上升，内部水分慢慢聚集到表面，豆皮得到软化。
水汽、部分豆皮由吸风装置吸出。
如果大豆水分较高，空气经加热器加热，通过进风装置进入加热器，与大豆直接接触，对大豆进行适量干燥，我们的调质塔要求降水能力在2%。
加热蒸汽压力在0.05-0.06mpa 穿过每个管子，大豆停留时间30-40min可调。
低压蒸汽保证温和调质防止大豆在加热管的接触区过热。
选用加热层数与进大豆温度、水分、产量有关，要求大豆水分低于14.5%，否则要延长滞留时间减少产量。
塔底部安装多个旋转阀，变频控制出料流量。
从调质塔出来的大豆经80℃气流脱皮器吸出灰和皮，水分在10-11%的大豆进流化床干燥器（喷射干燥器两侧各设有5根DN150喷气管入口），喷热风温度120℃，大豆在1-3min内与穿过冲孔板床的热风接触中产生爆裂，大豆表面水分迅速挥发，豆皮表面因高温爆裂，皮松脱、裂开。
2007届毕业生毕业设计说明书题目: 2000T/D大豆油预处理车间的工艺设计院系名称：粮油食品学院专业班级：食工03-4班学生姓名： xx 学号： 2003xx3指导教师：韩丽华付黎敏教师职称：副教授实验师年6 月 1 日毕业设计（论文）目录目录 (1)摘要 (2)ABSTRACT (3)前言 (4)1工艺介绍 (6)1.1清理 (6)1.2破碎 (6)1.3脱皮 (6)1.4软化 (7)1.5压胚 (8)1.6干燥 (8)1.7总述 (10)2.物料衡算 (11)3.设备的选型及计算 (11)3.1埋刮板输送机 (11)3.2筛选设备 (11)3.3去石设备 (12)3.4调质设备的设计 (13)3.5斗式提升机 (14)3.6快速加热设备的设计 (15)3.7一道破碎机的选择 (16)3.8一道豆皮分离设备 (17)3.9轧坯机的选择 (19)3.10分级筛的选用 (20)3.11皮仁分离器 (20)3.12豆皮粉碎机 (21)3.13豆皮输送设备 (21)4.热量衡算 (22)4.1调质塔蒸汽的用量 (22)4.1 快速加热段蒸汽用量 .............. (22)4.1一道皮仁分离段空气加热器蒸汽用量 (22)5.厂房建筑 (22)6.结论 (23)7.致谢 (24)8.参考文献 (24)毕业设计（论文）摘要本工艺为大豆热脱皮工艺。
不仅大豆脱皮效果好，而且提高了大豆饼粕的质量。
选用了高效振动筛、比重去石机、调质塔、快速干燥器、破碎机、皮仁分离器、轧胚机等先进的设备。
调质塔不但能够提高大豆的温度，使大豆达到适宜于轧胚的温度70℃左右的温度，还降低了大豆的含水量，使含水量控制在10%左右。
快速干燥器短的时间内使大豆的表面温度上升到90℃左右。
由于只有豆皮的温度达到90℃，而豆仁的温度并不增加多少，这样就可以降低蛋白质的变性，有利于提高饼粕的质量。
豆皮温度的提高有利于大豆破碎后皮仁的分离，且处理量大、能耗低。
DT与DC意思：DESOLVENTER脱溶，TOASTER烤粕，DRYER干燥，COOLER冷却大豆加工工艺1．预处理工艺大豆含油在18-22%，含皮7-9%，含蛋白质量33-36%。
油厂的工作是最大限度的提取大豆油、浓缩磷脂和制取营养性豆粕，钝化抗营养因子。
大豆油厂的主要产品是豆粕，按产品划分为分级豆粕、膨化豆粕和一次浸出豆粕。
预处理的任务是生产等级豆粕、膨化豆粕/直接浸出豆粕、颗粒度均匀、外观好的豆粕。
→一次脱皮→二次破碎→二次脱皮→压肧→膨化→干燥→浸出在预处理工艺中含四种技术：①大豆脱皮、②膨化及烘干、③豆粕豆皮粉碎及添加、④达到入浸条件。
1.1．大豆热脱皮大豆的豆皮在7-9%，在脱皮后，去除75-80%豆皮，生产低纤维、高蛋白豆粕。
脱皮过程：大豆经过清理和调质后，先用吸皮器除去破碎大豆中已松脱的豆皮，脱皮分两步：初脱皮和第二次脱皮(或豆皮提纯)。
第一步是在破碎大豆通过吸风分离器的气流，把豆皮分离，第二步是把第一步分离出来的豆皮，通过清理筛，把豆皮和夹带的豆仁进一步分离。
热脱皮的主要过程如下：大豆经清理去石后，进2台并联立式调质器（内分层扁SS304钢管），长3.3m，宽3.3m，共加热层为7层，加热面积1400m2，内置水平蒸汽加热扁管的独立操作单元。
大豆因自身重力由上而下与加热扁管接触，温度上升，内部水分慢慢聚集到表面，豆皮得到软化。
水汽、部分豆皮由吸风装置吸出。
如果大豆水分较高，空气经加热器加热，通过进风装置进入加热器，与大豆直接接触，对大豆进行适量干燥，我们的调质塔要求降水能力在2%。
加热蒸汽压力在0.05-0.06mpa 穿过每个管子，大豆停留时间30-40min可调。
低压蒸汽保证温和调质防止大豆在加热管的接触区过热。
选用加热层数与进大豆温度、水分、产量有关，要求大豆水分低于14.5%，否则要延长滞留时间减少产量。
塔底部安装多个旋转阀，变频控制出料流量。
从调质塔出来的大豆经80℃气流脱皮器吸出灰和皮，水分在10-11%的大豆进流化床干燥器（喷射干燥器两侧各设有5根DN150喷气管入口），喷热风温度120℃，大豆在1-3min内与穿过冲孔板床的热风接触中产生爆裂，大豆表面水分迅速挥发，豆皮表面因高温爆裂，皮松脱、裂开。
2012届毕业生毕业设计说明书题目: 1000T/D大豆油预处理车间的工艺设计院系名称：粮油食品学院专业班级：食工F0808 班学生姓名：白苹苹学号： ************ 指导教师：韩丽华教师职称：副教授2012 年4 月30 日毕业设计（论文）摘要本工艺为1000T/D的大豆预处理工艺,其中采用了大豆的热脱皮工艺。
这个工艺不仅可以使大豆的脱皮效果好，而且还使大豆饼粕的质量提高了。
在此预处理工艺之中我选用了高效振动筛、重力分级去石机、磁选器、调质塔、快速干燥器、破碎机、皮仁分离器、轧胚机等先进的设备。
调质塔不仅能够使大豆的温度提高，让大豆达到适宜于轧胚的温度即70℃左右的温度，而且还使大豆的含水量降低了，控制含水量在10%左右。
快速干燥器可以在很短的时间内使大豆的表面温度上升到90℃左右。
这是因为只有豆皮的温度达到90℃，而豆仁的温度基本不改变，这样就可以使蛋白质的变性降低，从而有利于提高饼粕的质量。
此外提高豆皮温度还有利于大豆破碎后豆皮和豆仁的分离，并且能耗低、处理量大。
皮仁分离器是依据豆皮和豆仁悬浮速度的不同，依靠风力的作用将皮仁分开，这样就可得含高蛋白的饼粕。
液压轧胚机是运用油缸中的液体压力来替代弹簧压力进行紧辊。
这样不但使紧辊的压力大大提高了，让轧出的料胚薄而结实，并且粉末度小，这样提高了胚片的质量，而且增加了生产能力。
关键词：预处理破碎脱皮轧胚毕业设计（论文）Title A Research on Designing 1000t/d Pre- process Factory for SoybeanAbstractThis technology is considered as the 1000 T/D soybean pretreatment technology, during the process, the soybean heat peeling process is used. This technology can make soybean effect very well, and improve the quality of soybean meal greatly. In the technology of soybean pretreatment, I chose some advanced equipments such as the efficient vibrating screen, the machine of gravity classification to stone, magnetic separation device, conditioning tower, rapid dryer, crusher, Pi-separator and rolling embryos machine, etc. Conditioning tower can make soybean temperature rise to be suitable for rolling, which is about 70 ℃, as well as make soybean moisture content reduce, which controls the water content at about 10%. Rapid dryer make the temperature of the soybean's surface rise to about 90 ℃ in a very short time. That's because only if the temperature of soybean hull gets to 90 ℃, and the temperature of the bean stays unchanged, can the protein denaturation lower, and the quality of the meal bread is improved. Besides, improving the temperature of soybean hull can easily separate the hull and beans with a low energy consumption and large productivity after breaking beans. Pi-separator is based on the difference of suspension floating speed between bean hull and beans, using the power of wind to get high protein in bread meal. The hydraulic rolling machine is an embryo oil cylinder of the liquid pressure to replace spring pressure for the tight roller. It not only can improve the tight roller pressure greatly to make the material of rolling embryo thin and solid, powder for small, but also improve the quality of the embryo, and increase the ability of production.Keywords ：pretreatment clean up crush Dehull毕业设计（论文）目次概述 (1)1 设计说明书 (2)1.1 设计课题： (2)1.2 生产规模和产品质量： (2)1.3 车间布置说明： (2)1.4 工艺流程 (2)2 设计计算书 (6)2.1 原料： (6)2.2物料衡算 (6)2.3 热量衡算 (7)2.3.2 调质塔 (9)2.4 设备的选型及计算 (15)致谢 (27)参考文献 (28)毕业设计（论文）概述在进入21世纪以来,人们对油脂的需求越来越多,并且要求水平也提高了,在这样的情况下,油脂加工的生产规模也随着变大。
大豆预处理、浸出工艺过程大豆通常经过筛选除杂、除尘、除铁后经过加热，进入脱皮系统，首先经过1/2破碎，进入破碎工艺，再破成1/4和1/8，然后进入调频器，以满足轧胚要求进入轧胚工艺，最后送到浸出车间。
大豆加热过程：经过筛选的大豆先进入加热器内部，经过约30分钟的加热，大豆加热到60~75℃左右，水分被均匀加热到大豆的表面，这样变化对大豆的水分去除有着十分重要的作用，而且对豆皮也起到了软化作用，最后通过底部的绞龙用变频的装置改变其下料的速度，已达到计量和调节产量的目的，加热后的大豆送入下道工艺。
去皮过程：大豆在破碎前先进行脱皮处理，去皮的同时利用去皮机进行1/2破碎，大豆和豆皮随之分开，随后大豆进入破碎工序，豆皮则进入豆皮处理系统。
破碎过程：被破碎的1/2的豆瓣进入双对辊破碎机，进行1/4和1/8破碎，由于先前加热效果，从而很容易达到破碎要求，而且适当调整其破碎皮，以防粉末度过多，增加豆皮中的残油。
快速调节：被去皮和破碎后的大豆很快进入快速调节器，通过调节器的间接加热和热空气调节后，大豆很容易达到轧胚的要求，并进入轧胚工序，然而少量的豆皮则通过吸风装置送到豆皮系统，由于经过破碎处理后的豆皮中含有少量豆粉，所以豆皮又再一次进入二级分离筛进行分离，豆皮筛是有上、下不同规格的筛而组成，较大的豆皮颗粒则筛选后送到豆皮粉碎然后进入豆皮仓内，另外经过二级筛面上有较小的颗粒和豆粉，则再通过二级豆皮分离装置，依靠风造作用，豆皮被吸出送到豆皮粉碎，豆粉则被送到轧胚机中。
轧胚工序：被破碎的大豆通过轧胚机自身的喂料器，会均匀的分布到轧辊的中间，轧辊在电机的驱动下高速运转，把碎豆挤压成胚片。
膨化系统：膨化系统是为了把胚片进行再加工，使其有更大的空隙度，更利于油的浸出。
胚片进入膨化机后，被间接蒸汽加热，并与通入的直接蒸汽混合，形成高温的膏体；在膨化机的出口加有压力板，能使整个机构内处于一种高压环境中，使得胚片中能混入大量的蒸汽微滴，当高温的膏体被挤压出机体时，膏体中的蒸汽微滴脱离了高压环境，就被会迅速释放出来，这样物料中就会留下大量的空隙，接下来物料进入到烘床，使水分降到9%左右。
大豆软化工艺大豆软化工艺是指将大豆经过特定的处理方法，使其变得更加柔软和易于加工的过程。
大豆是世界上最重要的农作物之一，不仅是一种重要的蛋白质来源，还可以提取大豆油和大豆蛋白等多种产品。
然而，由于大豆中含有丰富的天然抗营养因子和结构多糖等成分，使得大豆在加工过程中存在一定的困难。
因此，通过软化工艺处理大豆，可以有效地降低抗营养因子含量，提高大豆的加工性能和产物品质。
大豆软化工艺通常包括以下几个步骤：浸泡、蒸煮、压碎和脱皮。
首先，将大豆浸泡在水中，目的是使大豆吸水膨胀，软化豆粒。
浸泡时间一般为8-12小时，可以根据实际情况进行调整。
浸泡后，将大豆转移到蒸煮设备中，进行蒸煮处理。
蒸煮温度和时间的选择对软化效果有着重要的影响。
通常情况下，蒸煮温度为100-120摄氏度，蒸煮时间为20-30分钟。
蒸煮后，将大豆放入压碎机中进行压碎，以破坏大豆细胞壁，使得内部的养分更易于释放和吸收。
最后，通过脱皮工艺将大豆的外皮去除，得到软化的大豆。
大豆软化工艺的目的是降低大豆中的抗营养因子含量。
大豆中的抗营养因子主要包括皂苷、胰蛋白酶抑制剂和脂肪酸酰胺等。
这些抗营养因子会对人体消化吸收产生负面影响，降低大豆的营养价值。
通过软化工艺处理，可以将大豆中的抗营养因子分解或去除，提高大豆的营养价值和消化吸收率。
同时，软化工艺还可以改善大豆的加工性能，使得大豆更易于加工成各种产品。
除了软化工艺，大豆的加工还涉及到其他一系列工艺。
例如，大豆油的提取工艺包括清洗、脱水、烘烤、压榨和脱脂等步骤；大豆蛋白的提取工艺包括提取、沉淀、浓缩和干燥等步骤。
这些工艺的目的都是将大豆中的有用成分提取出来，制成各种高附加值的产品。
大豆软化工艺是大豆加工中的重要环节，通过软化处理可以降低大豆中的抗营养因子含量，提高大豆的加工性能和产物品质。
在实际应用中，可以根据不同的需求和工艺要求，选择适当的软化工艺参数，以达到最佳的软化效果。
大豆的软化工艺是大豆加工中的关键环节之一，对于改善大豆的品质和增加产品的附加值具有重要意义。
