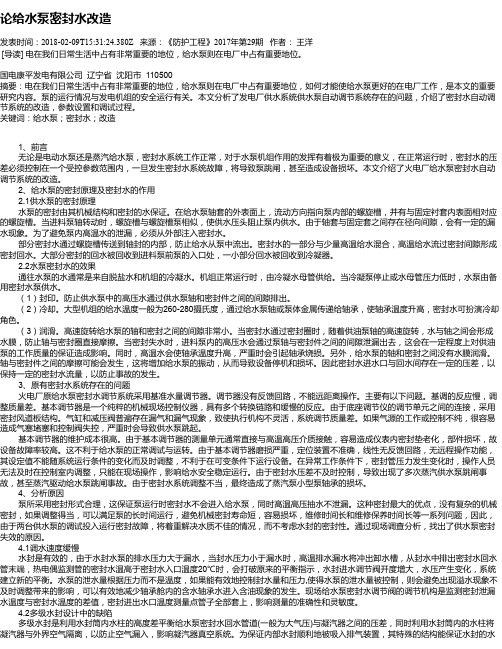

论给水泵密封水改造发表时间：2018-02-09T15:31:24.380Z 来源：《防护工程》2017年第29期作者：王洋[导读] 电在我们日常生活中占有非常重要的地位，给水泵则在电厂中占有重要地位。
国电康平发电有限公司辽宁省沈阳市 110500摘要：电在我们日常生活中占有非常重要的地位，给水泵则在电厂中占有重要地位，如何才能使给水泵更好的在电厂工作，是本文的重要研究内容。
泵的运行情况与发电机组的安全运行有关。
本文分析了发电厂供水系统供水泵自动调节系统存在的问题，介绍了密封水自动调节系统的改造，参数设置和调试过程。
关键词：给水泵；密封水；改造1、前言无论是电动水泵还是蒸汽给水泵，密封水系统工作正常，对于水泵机组作用的发挥有着极为重要的意义，在正常运行时，密封水的压差必须控制在一个受控参数范围内，一旦发生密封水系统故障，将导致泵跳闸，甚至造成设备损坏。
本文介绍了火电厂给水泵密封水自动调节系统的改造。
2、给水泵的密封原理及密封水的作用2.1供水泵的密封原理水泵的密封由其机械结构和密封的水保证。
在给水泵轴套的外表面上，流动方向指向泵内部的螺旋槽，并有与固定衬套内表面相对应的螺旋槽。
当进料泵轴转动时，螺旋槽与螺旋槽泵相似，使供水压头阻止泵内供水。
由于轴套与固定套之间存在径向间隙，会有一定的漏水现象。
为了避免泵内高温水的泄漏，必须从外部注入密封水。
部分密封水通过螺旋槽传送到轴封的内部，防止给水从泵中流出。
密封水的一部分与少量高温给水混合，高温给水流过密封间隙形成密封回水。
大部分密封的回水被回收到进料泵前泵的入口处，一小部分回水被回收到冷凝器。
2.2水泵密封水的效果通往水泵的水通常是来自脱盐水和机组的冷凝水。
机组正常运行时，由冷凝水母管供给。
当冷凝泵停止或水母管压力低时，水泵由备用密封水泵供水。
（1）封印。
防止供水泵中的高压水通过供水泵轴和密封件之间的间隙排出。
（2）冷却。
大型机组的给水温度一般为260-280摄氏度，通过给水泵轴或泵体金属传递给轴承，使轴承温度升高，密封水可扮演冷却角色。

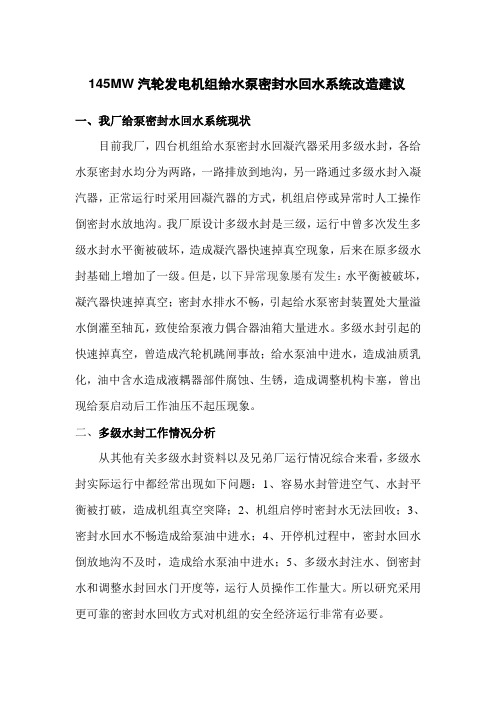

145MW汽轮发电机组给水泵密封水回水系统改造建议一、我厂给泵密封水回水系统现状目前我厂，四台机组给水泵密封水回凝汽器采用多级水封，各给水泵密封水均分为两路，一路排放到地沟，另一路通过多级水封入凝汽器，正常运行时采用回凝汽器的方式，机组启停或异常时人工操作倒密封水放地沟。
我厂原设计多级水封是三级，运行中曾多次发生多级水封水平衡被破坏，造成凝汽器快速掉真空现象，后来在原多级水封基础上增加了一级。
但是，以下异常现象屡有发生：水平衡被破坏，凝汽器快速掉真空；密封水排水不畅，引起给水泵密封装置处大量溢水倒灌至轴瓦，致使给泵液力偶合器油箱大量进水。
多级水封引起的快速掉真空，曾造成汽轮机跳闸事故；给水泵油中进水，造成油质乳化，油中含水造成液耦器部件腐蚀、生锈，造成调整机构卡塞，曾出现给泵启动后工作油压不起压现象。
二、多级水封工作情况分析从其他有关多级水封资料以及兄弟厂运行情况综合来看，多级水封实际运行中都经常出现如下问题：1、容易水封管进空气、水封平衡被打破，造成机组真空突降；2、机组启停时密封水无法回收；3、密封水回水不畅造成给泵油中进水；4、开停机过程中，密封水回水倒放地沟不及时，造成给水泵油中进水；5、多级水封注水、倒密封水和调整水封回水门开度等，运行人员操作工作量大。
所以研究采用更可靠的密封水回收方式对机组的安全经济运行非常有必要。
三、收集水箱浮球阀系统分析通过搜集资料了解，目前，给水泵密封水回收系统一般有多级水封和浮球阀、单级水封等形式，其原理都是利用相对大气压下，运行中凝汽器真空所能造成的虹吸水柱高度达到给水泵密封水回水回收目的。
有的厂给水泵密封水回凝汽器采用收集水箱浮球阀系统。
相对于应用多级水封该系统能在开停机过程中实现密封水回收。
但是，他们经过多年的运行发现，浮球阀经常发生卡涩现象，在较小开度卡涩时，会造成密封水排水不畅，引起给水泵油箱大量进水；浮球阀卡涩在较大开度时，造成密封水进入凝汽器过快使收集水箱水位过低，从而严重影响机组真空，威胁安全生产。
给水泵密封水系统由于设计存在问题，在机组停运过程中尤其是机组紧急停机或汽泵停运过程中，由于密封水回水不畅，导致回水进入小机油系统中，不但造成凝结水的大量损失，而且影响到了机组的安全稳定运行，本文深入分析了设备深层次的原因并给出了设备改造的具体解决方案和改造后的运行效果。

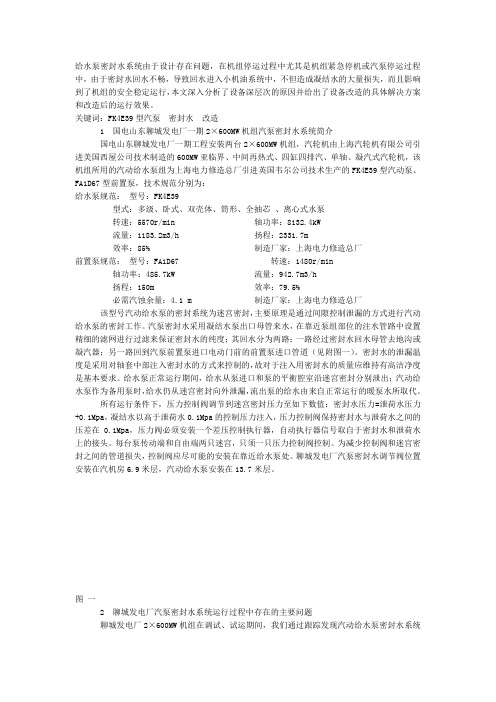

关键词：FK4E39型汽泵密封水改造1 国电山东聊城发电厂一期2×600MW机组汽泵密封水系统简介国电山东聊城发电厂一期工程安装两台2×600MW机组，汽轮机由上海汽轮机有限公司引进美国西屋公司技术制造的600MW亚临界、中间再热式、四缸四排汽、单轴、凝汽式汽轮机，该机组所用的汽动给水泵组为上海电力修造总厂引进英国韦尔公司技术生产的FK4E39型汽动泵、FA1D67型前置泵，技术规范分别为：给水泵规范：型号：FK4E39型式：多级、卧式、双壳体、筒形、全抽芯、离心式水泵转速：5570r/min 轴功率：8132.4kW流量：1183.2m3/h 扬程：2331.7m效率：85% 制造厂家：上海电力修造总厂前置泵规范：型号：FA1D67 转速：1480r/min轴功率：485.7kW 流量：942.7m3/h扬程：150m 效率：79.5%必需汽蚀余量：4.1 m 制造厂家：上海电力修造总厂该型号汽动给水泵的密封系统为迷宫密封，主要原理是通过间隙控制泄漏的方式进行汽动给水泵的密封工作。
汽泵密封水采用凝结水泵出口母管来水，在靠近泵组部位的注水管路中设置精细的滤网进行过滤来保证密封水的纯度；其回水分为两路：一路经过密封水回水母管去地沟或凝汽器；另一路回到汽泵前置泵进口电动门前的前置泵进口管道（见附图一）。
密封水的泄漏温度是采用对轴套中部注入密封水的方式来控制的，故对于注入用密封水的质量应维持有高洁净度是基本要求。
给水泵正常运行期间，给水从泵进口和泵的平衡腔室沿迷宫密封分别泄出；汽动给水泵作为备用泵时，给水仍从迷宫密封向外泄漏，流出泵的给水由来自正常运行的暖泵水所取代。
给水泵密封水系统由于设计存在问题，在机组停运过程中尤其是机组紧急停机或汽泵停运过程中，由于密封水回水不畅，导致回水进入小机油系统中，不但造成凝结水的大量损失，而且影响到了机组的安全稳定运行，本文深入分析了设备深层次的原因并给出了设备改造的具体解决方案和改造后的运行效果。
关键词：FK4E39型汽泵密封水改造1 国电山东聊城发电厂一期2×600MW机组汽泵密封水系统简介国电山东聊城发电厂一期工程安装两台2×600MW机组，汽轮机由上海汽轮机有限公司引进美国西屋公司技术制造的600MW亚临界、中间再热式、四缸四排汽、单轴、凝汽式汽轮机，该机组所用的汽动给水泵组为上海电力修造总厂引进英国韦尔公司技术生产的FK4E39型汽动泵、FA1D67型前置泵，技术规范分别为：给水泵规范：型号：FK4E39型式：多级、卧式、双壳体、筒形、全抽芯、离心式水泵转速：5570r/min 轴功率：8132.4kW流量：1183.2m3/h 扬程：2331.7m效率：85% 制造厂家：上海电力修造总厂前置泵规范：型号：FA1D67 转速：1480r/min轴功率：485.7kW 流量：942.7m3/h扬程：150m 效率：79.5%必需汽蚀余量：4.1 m 制造厂家：上海电力修造总厂该型号汽动给水泵的密封系统为迷宫密封，主要原理是通过间隙控制泄漏的方式进行汽动给水泵的密封工作。
汽泵密封水采用凝结水泵出口母管来水，在靠近泵组部位的注水管路中设置精细的滤网进行过滤来保证密封水的纯度；其回水分为两路：一路经过密封水回水母管去地沟或凝汽器；另一路回到汽泵前置泵进口电动门前的前置泵进口管道（见附图一）。
密封水的泄漏温度是采用对轴套中部注入密封水的方式来控制的，故对于注入用密封水的质量应维持有高洁净度是基本要求。
给水泵正常运行期间，给水从泵进口和泵的平衡腔室沿迷宫密封分别泄出；汽动给水泵作为备用泵时，给水仍从迷宫密封向外泄漏，流出泵的给水由来自正常运行的暖泵水所取代。

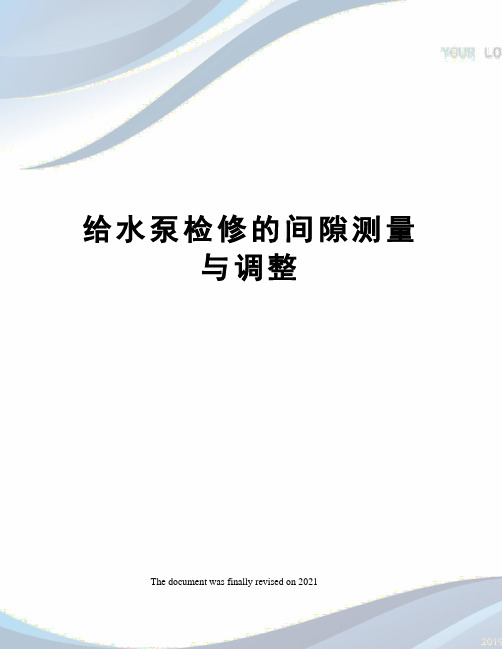

给水泵检修的间隙测量与调整The document was finally revised on 2021给水泵检修的间隙测量与调整发电厂所有水泵的检修中，给水泵因其级数多、压力高、转速高，所以给水泵检修的技术含量较高。
而在给水泵的检修中，在保证水泵动静部分无缺陷的情况下，水泵检修的质量完全靠间隙的正确测量与调整来保证。
在水泵众多的间隙及检修数据中，每种间隙及检修数据并不是独立的，而是互相联系、互相制约的。
每种间隙的数值都是由水泵的制造与运行要求确定的。
目前，高压力、大扬程的给水泵使用中，双壳体泵以其运行稳定、检修方便，应用比较广泛。
下面结合双壳体给水泵检修过程对水泵各部间隙的作用、测量及调整进行简单阐述。
1、给水泵的解体; 水泵检修解体阶段的测量目的在于：a)与上次检修时的数据进行对比，从数据的变化分析原因制定检修方案；b)与回装时的数据进行对比，避免回装错误。
轴瓦的间隙紧力及瓦口间隙轴瓦顶部间隙一般取轴径的%～%，瓦口间隙为顶部间隙的一半。
瓦盖紧力一般取～。
间隙旨在保证轴瓦的润滑与冷却以及避免轴振动对轴瓦的影响。
如果在解体过程中发现与标准有出入，应进行分析，制定针对性处理方案并处理。
水泵工作窜量^水泵工作窜量取～。
工作窜量的数值主要是保证机械密封在水泵启停工况及事故工况下不发生机械碰撞和挤压。
也是水泵运行中防止动静摩擦的一个重要措施。
水泵高低压侧大小端盖与进出口端的间隙,YS测量水泵高低压侧大小端盖与进出口端的间隙目的在于检查紧固螺栓是否有松动现象，同时为水泵组装时留下螺栓紧固的施力依据。
水泵半窜量的测量在未拆除平衡盘的状态下测量水泵的半窜量，水泵的半窜量应该是水泵总窜量的一半，一般情况下其数值为4mm左右。
检查水泵半窜量与原始数据进行比较，可找出平衡盘磨损量及水泵效率降低的原因。
水泵总窜量的复查-\y(z!k/D'}拆除平衡盘后即可测量水泵总窜量，水泵总窜量是水泵的制造及安装后固有的数值，一般水泵总窜量在8mm～l0mm。
给水泵密封水运行存在的问题摘要：给水泵密封水系统存是密封水供水自动不能投入，为此汽泵升降负荷时，密封水的大小不能够自动调整。
密封水回水温度超过90度，调整无效时需要停泵的。
主题词汽泵密封水供水自动无法投入危害分析1.0系统简介：1.0.1汽泵密封水的作用给水泵内的高压水，虽经过密封件但依然有一定的压力，为了不让给水泵内的水通过轴与密封件之间的间隙外泄，就从凝结水泵出口，或除盐水母管引一水源作为密封水！（我厂的汽泵的密封水是三级凝结泵出口引的）2：给水泵内的水是具有一定高的温度的水，（我厂给水泵内的水温是165度）如果发生外泄，水的高温会通过泵的转轴或泵体金属传递给轴承，使轴承的温度升高，为了控制此温度外传，密封水起着冷却的作用。
3：在密封水通过密封件时，水随着轴的高速转动在轴与密封件之间形成水膜，防止在此处轴与密封件直接摩擦。
当失去密封水时，给使泵内的高压给水会通过泵轴和密封件之间的间隙外泄，造成大量的工质损失；同时高温的给水会通过泵轴和泵体金属把温度传给轴承，使轴承温度升高，严重时还会使轴承烧毁；高速转动的轴承与密封件之间的间隙非常小，当失去密封水时，此处的水膜也就遭到破坏，轴与密封件很可能发生摩擦，使给水泵振动加大，严重时将造成设备停运和损坏。
1.0.2我厂给水泵密封水系统简介：我厂的汽动给水泵的密封水有三级凝结水泵供给的密封水，高低压侧各有一个供水调整门RF571-1、2（671-1、2）分别根据给水泵密封水回水温度进行调整，在注水暖泵前投入要求准备КЭН—3来水供泵密封水系统：（A）打开升压泵吸入室和压出室放气管上的门。
（B）投入密封水冷却器，开启密封水侧出入口门，开启冷却水侧出入口门及总门。
（C）打开密封水新滤网前后手动门和细滤网前后手动门。
（D）打开温控阀前后手动门，关闭温控阀旁路门。
（E）开启三挡密封水排水到#1低加门。
（F）开启Ⅰ挡密封水排水到CY，关闭密封水管道放水到疏水箱门RF563（663）。
给水泵机械密封失效与改进措施发表时间：2019-09-02T15:24:23.133Z 来源：《当代电力文化》2019年第08期作者：邹建科周海东张波刘继磊[导读] 根据电厂历年处理机械密封循环水温度高泄漏的处理过程，提出了处理机械密封温度高的具体措施。
福建宁德核电有限公司摘要：某电厂机组运行中出现因机械密封自循环冲洗水温度高报警导致给水泵不可用，每台机组配备3台给水泵，给水泵轴端采用博格曼密封。
通过分析机械密封的原理，系统的分析了机械密封温度高的原因，根据电厂历年处理机械密封循环水温度高泄漏的处理过程，提出了处理机械密封温度高的具体措施。
一、问题描述巡检发现给水泵压力级泵两端机械密封水温度有上涨趋势，从5月1日至今，非驱动端机械密封水温度从43.6℃上涨至目前54.8℃，上涨11.2℃；驱动端机械密封水温度从42.1℃上涨至目前50.1℃，上涨8℃。
且从5月29日开始，呈加速上涨趋势，如下图所示。
现场检查过滤器压差开关无翻红显示，两端机械密封泄漏量为0；查询其余参数，未见明显异常（期间冷却水温度有波动上涨，但是该泵机械密封水温度上涨趋势较其余泵明显，且与冷却水温度变化趋势不完全一致）。
二、机械密封的结构及原理机械密封主要起着防止泵腔介质外漏的作用，给水泵前置泵与压力级泵的机械密封总体结构一致，主要包括密封动静环、动静环座、泵效轮、导流环及轴套等，其中泵效轮起着加速流体流动，提供闭式循环冷却动力的作用，导流环则将密封水引流至动静环密封面，对密封面进行冷却润滑，防止密封面损坏。
由于油系统水分超标问题，给水泵组泵组机械密封进行过改造，改造前后机械密封图纸如下。
冷却水套为设置的一个隔热套，处于泵腔节流衬套与机械密封之间，水套腔室通SRI冷却水进行冷却，起着隔离泵腔内部热量，降低密封水温度及机械密封运行温度，保证机械密封工作环境，延长密封使用寿命的作用。
三、背景信息大修时进行了该泵组改造工作，改造内容包括：前置泵增加护轴套、前置泵及压力级泵机械密封更换为改造后新型密封、压力级泵油封更换为新型油封。
给水泵润滑油中进水原因分析及密封水回水回收系统优化设计迷宫密封结构简单、无接触部件、允许线速度高、寿命长，在大型火力发电厂给水泵上得到广泛应用。
迷宫密封需要供给密封水，需要设置密封水回水回收系统，一般回收至凝汽器。
密封水回水不畅等异常工况时，密封水容易进入给水泵润滑油，造成油质恶化，危及设备安全。
在常规技术方案的基础上，设置带溢流的密封水回水水箱和密封水回水管抽真空管道，可以有效防止给水泵润滑油进水，同时该系统具有工作可靠、操作简单的优势。
关键词：给水泵润滑油进水优化设计迷宫密封引起油中进水原因分析及对策一、给水泵迷宫密封结构大容量给水泵一般采用迷宫密封，由于轴套和衬套间存在间隙，两者不直接接触，不会引起磨损，对振动及汽化不敏感，加工、安装和运行维护简单，允许线速度高，使用寿命长，其结构如图1所示。
图1:迷宫密封结构图给水泵密封水系统常规设计如图2：图2：常规给水泵密封水系统图给水泵正常运行时，需要对腔室2通过调阀5注入密封水（一般为凝结水）。
轴套外圆加工了多头螺旋槽，运行时相当于一个螺杆泵，将凝结水推向泵内封住热水，一部分热水与密封水混合通过腔室1至前置泵入口（即卸荷水）;另一侧经过间隙降压经过腔室3流向泵外，经观察窗6、多级水封7进入凝汽器。
在腔室3出口密封水回水管道上设置观察窗6，正常时观察窗6无水位显示。
正常运行时，密封水回水至地沟阀门9保持关闭。
机组启动凝汽器抽真空之前和机组停运破坏真空以后，凝汽器内真空低，给水泵密封水回水可以通过开启阀门9排至地沟。
二、给水泵密封水系统运行控制给水泵运行时，通过调整调阀5的开度，控制给水泵密封水压力高于卸荷水0.1MPa，或者密封水回水温度50℃左右，防止给水泵内部热水从轴端溢出。
部分给水泵密封水回水温度带有跳泵保护，回水温度高90℃，跳给水泵。
