推荐-油罐的雷电防护

石油罐库区的雷电与电涌防护摘要：按照石油罐库区有关有关防雷设计规范及规定条款，根据石油罐库储存运输易燃易爆油料的特点，特别是近几年石油罐库区雷击事故的统计分析，提出了系统综合的防雷方案。

关键词：石油罐库区、爆炸危险区、电磁封锁、避雷带（网）、等电位连接1概述：随着我国经济快速发展，人民生活水平的提高，汽车进入平民百姓家中，汽车、铁路、航空等运输业的迅猛发展，为之提供能源配套服务的设施——石油罐库的建设如雨后春笋般的急速增加。

全国各地都在积极地新建、扩建或改建石油库，使我国的石油储量快速增加。

随着石油库自动化水平的提高，如油罐液位计量、温度计量、自动火灾报警、工业电视监控等应用越来越普遍，随之而来的是电子设备雷击事故的不断发生，温度变送器、液位变送器、电视监控头等经常发生雷电击坏事故。

给石油库的安全正常运行带来较大的影响。

因此，对石油库的雷电与电涌保护，确保石油库平稳安全运行，就显得非常重要。

2石油罐库的环境特点：石油库通常具有以下几个特点：2.1地理位置：石油库库址一般符合城镇规划、环境保护和防火安全的要求，通常处在交通方便的地方。

具有良好的地质条件。

同时要求与周围居住区、工矿企业、交通线等有一定的安全距离。

2.2实施条件：石油库的建筑一般都分区布置：如储油区、油品装卸区、辅助生产区、行政管理区。

防雷的重点应放在储油区及油品装卸区。

辅助生产区，行政管理区按一般建构筑物设置防雷就可以了。

2.3电源系统：一般石油库都采用外接电源，独立设置电能计量装置。

供电负荷一般是三级。

只有不能中断输送油作业的石油库供电负荷定为二级。

一、二、三级石油库及自动化程度较高的石油库，为了保证电子系统的供电可靠性，设置有USP（不间断供电电源）。

石油库10kV以上的露天变配电装置都要求独立设置。

10kV以下的变配电装置可与油品泵房（棚）相毗邻。

当与易燃油品泵房相毗邻时，对隔墙，配电间的门窗设置，配电间的地坪标高，在“石油库设计规范”中，都有一些特殊规定。

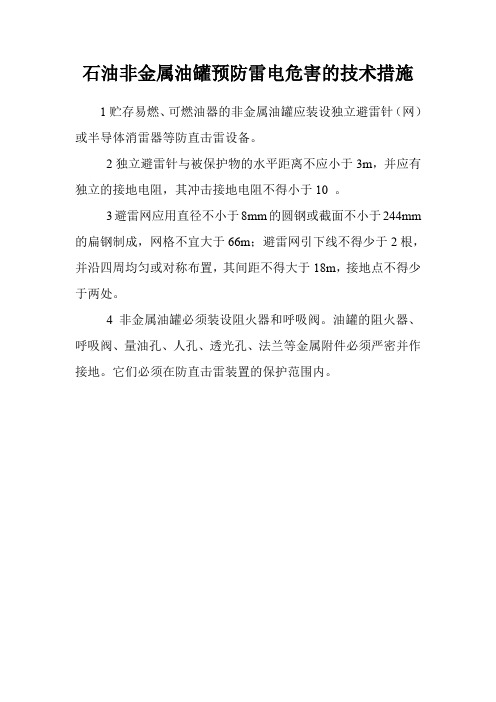

石油非金属油罐预防雷电危害的技术措施1贮存易燃、可燃油器的非金属油罐应装设独立避雷针（网）或半导体消雷器等防直击雷设备。

2独立避雷针与被保护物的水平距离不应小于3m，并应有独立的接地电阻，其冲击接地电阻不得小于10 。

3避雷网应用直径不小于8mm的圆钢或截面不小于244mm 的扁钢制成，网格不宜大于66m；避雷网引下线不得少于2根，并沿四周均匀或对称布置，其间距不得大于18m，接地点不得少于两处。

4非金属油罐必须装设阻火器和呼吸阀。

油罐的阻火器、呼吸阀、量油孔、人孔、透光孔、法兰等金属附件必须严密并作接地。

它们必须在防直击雷装置的保护范围内。

加油站防雷应急预案3篇加油站防雷应急预案1篇1 直击雷防护1.1 储油罐区的防直击雷措施汽车加油站的储油总容量，大部分在300m3左右，多数安装在地下室内，其介质为汽油和柴油。

由于汽油是易燃液体，闪点温度较低(-50～30℃)、易挥发。

在常温下，地下室内潴留的油气和储油罐呼吸阀排出的气体，容易达到起爆混合比值。

因此，储油罐区是加油站防雷的重点区域。

根据GB____-94《建筑物防雷设计规范》和GB____-95《石油与石油设施雷电安全规范》的规定，结合储油罐安置在地下室的这一特点。

对储油罐，按二类防雷要求，采用独立避雷针。

在呼吸阀上方2.5m的高度平面，提供一个半径为5m的保护范围，以防止雷暴直接击中呼吸阀，引起高温而点燃油气。

为防止避雷针对油罐及其附属设施产生高电位反击，避雷针及其接地装置至被保护的油罐与其有联系的管道之间的距离不得小于3m。

1.2 售油亭的防直击雷措施售油亭是安置加油机，进行加油作业的地方，区域内油气含量较高，属二类防雷建筑物。

宜在亭的顶部敷设避雷带，当长、宽10m时，应敷设10m10m或12m8m的避雷网格。

2 防感应雷和防静电加油站的储油罐和输油管都采用钢铁材料制成，当有雷雨云飘过其上空或在附近发生雷击时，由于静电或电磁感应作用，金属罐体和输油管都会带上大量的电荷。

另外，油品在流动、灌注、晃动等情况下，由于本身或与其它物体的相互摩擦而产生静电荷。

当雷电感应或摩擦产生静电荷的速度高于泄放速度时，便形成同性电荷的静电积聚。

当积聚的静电荷，其放电能量大于可燃性混合物的最小引燃能量，并在放电间隙中油品蒸汽和空气混合物处于爆炸极限范围时，将引起爆炸、燃烧。

因此规定储存甲、乙、丙几类油品的油罐应作防静电接地，为电荷提供泄放的通道。

2.1 油罐和输油管道的防感应雷、静电(1)为确保接地可靠，每个金属油罐的接地点应不少于两点。

(2)输油管道的始、末端和拐弯、分支处应分别接地。

(3)管道法兰的连接螺栓少于5根时，法兰必须用金属导线跨接。

油库、加油站场所的雷电及静电安全防护油库和加油站是易燃易爆的场所，雷电和静电都可能对其安全造成威胁。

因此，为了确保油库和加油站的雷电和静电安全防护，以下是一些建议。

一、雷电安全防护：1. 安装避雷设备：在油库和加油站的建筑物和设施上安装避雷针或避雷网，以分散和引导雷电势能，减少雷击的几率。

2. 接地系统：建立完善的接地系统，确保设备和设施的良好接地。

接地系统可以将雷击过电压与地大地连接，从而保护建筑物和设备。

3. 检测和监控系统：安装雷电检测和监控设备，及时发现雷电活动，并及时采取必要措施，例如关闭设备或疏散人员。

4. 配电系统的保护：加强对配电系统的防雷保护，确保设备不会因雷电而受损，造成安全事故。

5. 定期维护和检查：定期对避雷设备和接地系统进行维护和检查，确保其正常工作。

二、静电安全防护：1. 防止静电积聚：在油库和加油站的场所内，避免使用产生静电的材料和设备。

定期进行清洁，清除可能导致静电积聚的杂物。

2. 接地系统：同样建立完善的接地系统，以防止静电积聚和释放。

确保设备和设施的良好接地，以减少静电的积聚。

3. 静电消散设备：安装静电消散设备，例如静电消散器、静电消散线等。

这些设备可以有效减少静电的积聚。

4. 静电保护装置：在需求量较大的油罐和管道设备上安装静电保护装置，以保护设备免受静电的影响。

5. 培训和意识提升：对员工进行定期培训，提高他们对静电安全的认识和防护意识。

教育员工正确使用和维护防静电设备和装置。

三、综合安全措施：1. 建立完善的安全规章制度：建立一套完善的安全规章制度，明确责任和安全操作流程。

确保所有人员都按照规定进行安全工作。

2. 定期安全检查：定期进行安全检查，及时发现安全隐患并及时处理。

确保设备和设施的安全运行。

3. 储存和处理安全燃油：采取正确的储存和处理方法，确保燃油安全。

避免油品泄露和污染。

4. 紧急预案和演练：制定紧急预案，包括灭火、疏散等措施。

定期进行紧急演练，提高员工的应急能力。

2024年加油站防雷安全要求1、在钢油罐的防雷措施中，油罐的良好接地很重要，它可以降低雷击的电位、反击电位和跨步电位。

规定接地点不应少于两处，是为了提高其他接地的可靠性。

2、加油加气站的面积一般都不大，各类接地共用一个接地装置既经济有安全，但接地电阻需按要求最小的(保护接地)确定为4。

当单独设置接地装置时，个接地装置之间要保持一定距离(地下大于3m)，否则是分不开的。

当分不开时，只好合作并在一起设置，但接地电阻要最小要求值设置。

3、液化石油气储罐采用牺牲阳极法做阴极防腐时，只要牺牲阳极的接地电阻不大于10，阳极与储罐的铜芯连线横截面不小于16mm2，就能满足将雷电流顺利泄入大地，降低反击电位和跨步电压的要求；液化石油气储罐采用强制电流法阴极保护防腐时，若储罐的防雷和防静电接地极用钢质材料，必将造成保护电流大量流失。

而锌或镁锌复合材料在土壤中的开路电位为一1.1V(相对饱和硫酸铜电极)，这一电位与储罐阴极保护所要求的电位基本相等，因此，接地电极采用锌棒或镁锌复合棒，保护电流就不会从这里流失了。

锌棒和镁锌复合棒接地极比钢制接地极导电能力还好，只要强制电流法防腐系统的阳极采用锌棒或镁锌复合棒，并使其接地电阻不大于10，用锌棒或镁锌复合棒兼做防雷和防静电接地极，可以保证储罐有良好的防雷和防静电接地保护，是完全可行的。

4、由于埋地油品储罐、液化石油气储罐埋在土里，受到土层的屏蔽保护，当雷击储罐顶部的土层时，土层可将雷电流疏散导走，起到保护作用，故不需再装设避雷针(线)防雷。

但其高出地面的量油孔、通气管、放散管及阻火器等附件，有可能遭受直击雷或感应雷的侵害。

故应相互做良好的电气连接并应与储罐的接地共用一个接地装置，给雷电提供一个泄人大地的良好通路，防止雷电反击火花造成雷害事故。

5、加油加气站的站房(罩棚)的防雷，经调查都按建筑物、构筑物的防雷考虑，一般都采用避雷带保护，这样比较经济可靠。

6、要求加油加气站的信息系统(通讯、液位、计算机系统等)采用铠装电缆或导线穿钢管配线，是为了对电缆实施良好的保护。

储油罐安全防护措施储油罐作为储存燃油的重要设施，对于人们生产生活的发展有着重要的意义。

然而，储油罐也是危险品储存的设施，若不做好安全防护措施，可能会给人们造成极大的危害。

因此，本文将介绍一些储油罐的安全防护措施。

一、防雷措施储油罐是一个金属容器，易受雷电的影响。

为了保证储油罐的安全，应该在储油罐的周围安装几个避雷针，以防止雷电的直接打击。

此外，在储油罐的周围还应该建立防雷墙，以防雷电沿着地面大面积震荡，从而保护到周围的设备和人员。

二、防静电措施由于燃油在储油罐中的流动会产生静电，如果不及时处理掉这些静电，可能会造成火灾和爆炸等事故。

因此，储油罐应配备静电消除设备，可将静电及时降低到安全范围内，从而保障储油罐的安全。

三、自动化控制系统储油罐一般是采用自动化控制系统，可以实现对罐内的温度、压力和油位等参数进行监控和调控，保证油罐的安全性。

此外，自动化控制系统还可以实现远程控制，并可设置报警系统，当油罐出现异常时通知相关人员立即处理。

四、防火墙在储油罐之间设置防火墙，以隔离不同油品的储存。

当储油罐发生火灾时，防火墙可以将火势限制在一定范围内，最大程度地减小伤害。

五、安全操作规程对于储油罐的操作，必须有详细、规范的操作规程。

要确保每个操作工都接受了必要的培训和防火知识，有足够的操作经验以及正在修理和维护设备的人员有必要的安全技能和安全设备。

此外，储油罐周围的区域应当坚决禁止吸烟、使用明火等行为。

六、定期检测维护应定期对储油罐进行检测和维护，检测其是否处于完好的状态，没有泄漏，桶体是否有裂缝等，重要设备要定期更换，以确保储油罐的安全性。

总之，对于储油罐的安全防护教育工作，必须切实加强技术设备的维修和检测，同时，从员工的角度出发，树立安全意识，建立健全的安全防护措施，才能保证油罐的安全和顺利运营。

仅供参考[整理] 安全管理文书油罐的雷电防护日期：__________________单位：__________________第1 页共8 页油罐的雷电防护液化石油气储配站生产区内的建、构筑物的防雷等级确定为二级，雷电易引起储配站可燃气爆炸并对建筑物造成损害，因此要采取有效措施进行防雷。

通常采用的方式有以下几种：一是采用避雷针或间距不大于6-10米的屋面避雷网作接闪器。

二是液化石油气贮罐或设备上的放散管，要在放散口或其附近装设避雷针保护，避雷针针尖高出管口3米，管口上方1米内属于保护范围。

三是为防止感应雷击，室内所有金属物(包括设备、金属管道、金属构架)均应与接地装置相连。

引入室内的架空金属管道，在入户处应和接地装置相连，距建筑物的第一个支架处也应接地，冲击接地电阻应小于10Ω。

四是液化石油气贮罐壁厚度远大于5毫米时，可不装接闪器，而用罐体本身做引线与接地装置相连接，其接地点不应少于两处；容积大于100立方米的贮罐接地点不应少于4处，其冲击接地电阻不应大于10Ω。

油罐的雷电防护在石化行业中至关重要，几十年来人们做了大量的工作，但由于科学发展阶段不同，防雷技术水平也不同，因此油罐遭受雷击的现象目前仍然存在。

雷电的防护系统包括外部防雷保护系统即接闪器、引下线和接地体等，内部防雷保护系统即等电位联结的防雷电电磁脉冲的各项措施。

几十年来，常规的防雷方法有避雷针法(避雷带、避雷网、架空避雷线)、法拉第笼式法、滚球防雷保护法、E.F避雷保护系统、避雷器法、人工影响雷电防雷法和消雷器防雷法。

油罐雷电防护的基本原则一般有以下几点：第一，提供一种能使雷电放电电流进入大地或离开大地，而不造成破坏或损失的手段；第二，第 2 页共 8 页油罐的通孔必须封闭住，或必须加阻火器；第三，在可燃蒸气可能逸出或聚集的地方避免金属导体之间存在火花间隙；第四，结构及所有附件必须维护好，使其保持良好的工作状态。

现根据国内外有关资料，介绍一下有关油罐雷电防护系统的要求。

文件编号：RHD-QB-K1586 （解决方案范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX油罐的雷电防护标准版本油罐的雷电防护标准版本操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。

，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。

液化石油气储配站生产区内的建、构筑物的防雷等级确定为二级，雷电易引起储配站可燃气爆炸并对建筑物造成损害，因此要采取有效措施进行防雷。

通常采用的方式有以下几种：一是采用避雷针或间距不大于6-10米的屋面避雷网作接闪器。

二是液化石油气贮罐或设备上的放散管，要在放散口或其附近装设避雷针保护，避雷针针尖高出管口3米，管口上方1米内属于保护范围。

三是为防止感应雷击，室内所有金属物(包括设备、金属管道、金属构架)均应与接地装置相连。

引入室内的架空金属管道，在入户处应和接地装置相连，距建筑物的第一个支架处也应接地，冲击接地电阻应小于10Ω。

四是液化石油气贮罐壁厚度远大于5毫米时，可不装接闪器，而用罐体本身做引线与接地装置相连接，其接地点不应少于两处；容积大于100立方米的贮罐接地点不应少于4处，其冲击接地电阻不应大于10Ω。

油罐的雷电防护在石化行业中至关重要，几十年来人们做了大量的工作，但由于科学发展阶段不同，防雷技术水平也不同，因此油罐遭受雷击的现象目前仍然存在。

雷电的防护系统包括外部防雷保护系统即接闪器、引下线和接地体等，内部防雷保护系统即等电位联结的防雷电电磁脉冲的各项措施。

几十年来，常规的防雷方法有避雷针法(避雷带、避雷网、架空避雷线)、法拉第笼式法、滚球防雷保护法、E.F避雷保护系统、避雷器法、人工影响雷电防雷法和消雷器防雷法。

油罐雷电防护的基本原则一般有以下几点：第一，提供一种能使雷电放电电流进入大地或离开大地，而不造成破坏或损失的手段；第二，油罐的通孔必须封闭住，或必须加阻火器；第三，在可燃蒸气可能逸出或聚集的地方避免金属导体之间存在火花间隙；第四，结构及所有附件必须维护好，使其保持良好的工作状态。

油库、加油站场所的雷电及静电安全防护油库和加油站是一个易发生火灾和爆炸的场所，雷电和静电是导致火灾和爆炸的重要因素之一。

因此，针对油库和加油站的雷电和静电安全防护非常重要。

首先，关于雷电安全防护：1. 地面导体系统：油库和加油站应该在场地周围安装地面导体系统，包括导体杆、接地装置等。

这样可以将大部分雷电释放到地面，减少对场内设备和贮存的油品的损害。

2. 避雷针或避雷网：油库和加油站需要安装避雷针或避雷网，以引导雷电的放电路径，保护设备和储存的油品不受雷电的影响。

3. 雷电保护装置：油库和加油站需要安装符合规范的雷电保护装置，包括避雷针保护装置、雷电感应系统等。

这些装置可以在雷电来临时，及时发出预警信号，并采取相应的保护措施，减少雷电对设备和油品的影响。

其次，关于静电安全防护：1. 接地系统：油库和加油站的设备和管道应该安装良好的接地系统。

静电主要是由于摩擦和移动产生的，将设备和管道接地可以及时将静电释放到地面，减少静电积聚的可能性。

2. 静电消除器：在油库和加油站的相关设备和管道上安装静电消除器，可以消除设备和管道上的静电积聚，减少静电火花的产生。

3. 静电防爆设备：油库和加油站的设备和管道应该使用适合于危险环境的静电防爆设备，例如防爆电缆、防爆开关等。

这些设备能够有效地防止静电引发火灾和爆炸。

此外，还需要注意以下几点：1. 定期检查：油库和加油站的雷电和静电防护设施需要定期检查和维护，确保其正常工作。

2. 培训人员：油库和加油站的工作人员需要接受相关的雷电和静电安全培训，了解防护设施的使用方法和注意事项。

3. 防火安全：油库和加油站除了进行雷电和静电的安全防护，还需要加强防火措施，例如设立防火分隔带、定期清理场地等，减少火灾的发生可能性。

总之，油库和加油站的雷电和静电安全防护是非常重要的，需要采取一系列的措施来保护设备和储存的油品不受雷电和静电的影响。

只有做好相关的安全防护工作，才能确保人员和财产的安全。
