第四章 混凝土结构工程事故(中专教材)

斜裂缝两端密集，中部稀少（值得注意的是在纵筋 截断处都有斜裂缝）；其沿梁高度方向的位置较 多地在中和轴以下，个别贯通梁高。
裂缝宽度在梁端附近约0.5～1.2mm，近跨中约 0.1～0.5mm；裂缝深度一少则4根，多则22根，一般 为10～15根。
混凝 土受 冻或 养护 温度 过低 事故 案例 图片
因此，可以认为与大气接触的楼板上面受干燥 空气和强风的影响成为产生较多失水收缩裂纹 的主因，而曾受模板保护的楼板下面这种失水 收缩裂纹会比较少一点。经过对灌注楼板是预 留的试块和对楼板承载能力进行试验，均能达 到设计要求。
这说明具有失水收缩的混凝土初期裂纹对楼板 的承载力并无影响。但是为了建筑物的耐久性， 还应使用树脂注入法进行补强。
柱子钢筋搭接处的设计净距太小，只 有31～37.5mm，小于设计规范规定柱 纵筋净距应≥50mm的要求。实际上有 的露筋处净距为0或10mm。
事故 处理 方案
剔除全部蜂窝四周的松散混凝土；用湿麻袋塞在 凿剔面上，经24h使混凝土湿透厚度至少40～ 50mm；按照蜂窝尺寸支以有喇叭口的模板，如图 2.19（e）；灌注加有早强剂的C30（旧混凝土为 C20）豆石混凝土；养护14昼夜；拆模后将喇叭口
上的混凝土凿除。除以上补强措施外，还应对柱 进行超声波探伤，查明是否还有隐患。
四、 混凝 土施 工缝 处理 不当 事故 案例
某会议室门厅，屋面板为预制楼板，而大梁、圈 梁、雨罩均为现浇C20钢筋混凝土构件（图2.27）。 施工时，大梁混凝土先灌筑，圈梁、雨罩混凝土 因故后浇灌，但却不适当地将施工缝留在大梁梁 端与圈梁交接处（图2.27甲），而且施工缝处的混 凝土没有妥善处理，又由于该处混凝土没有侧向 限制而无法振捣，实际上形成松散的一堆 。
第三讲：混凝土结构事故案例分析

提示：施工日记、拆模试块、原材料进场检验、现场 观察、取样试验
精选课件
3
三、混凝土强度不足处理
（一）混凝土强度不足的原因
1、没有严格的配合比设计 2、没有严格控制水灰比 3、和易性不好 4、原材料的影响
（1）水泥：种类、强度、安定性、保存期、受潮 （2）砂子、石子：强度、颗粒级配、成分 （3）水：质量 5、施工工艺：搅拌、浇注、振捣、养护
28
例案3、某市计量局测试中心楼，五层框架结构，独立基 础，基础工程验收时，发现有10个基础出现位置偏差。作 为承建单位该如何处理此事故？
精选课件
29
例案4、龙岩市西城片区经济适用房B区1#楼，于2008年 5月20日浇捣2至3层楼梯剪力墙砼，拆模后发现A5交 AC/AJ轴处出现墙面错位20～30㎜，蜂窝作为承建单位 该如何处理此事故？
精选课件
24
4、对外墙施工缝处水平状露筋、孔洞的处理措施： （1）疏松砼凿除、凿毛、压力水清洗 （2）墙面、底板植筋（深度不小于100㎜） （3）支模浇S6，C35自流砼 （4）新增砼100㎜厚，覆盖洞口每边不小于300㎜
精选课件
25
五、砼构件错位、变形
（一）混凝土错位、变形的原因
1、读错图纸 2、放线错误 3、施工顺序不当 4、施工工艺不当 5、地基的不均匀沉降
精选课件
19
例案2、福建省某市两幢框架结构的8层住宅 楼，总建筑面积5560㎡，主体施工至三层楼 面时，发现部分框架节点及柱身（梁底下 0.5m范围内）的砼呈疏松状。为了解已施工 部分砼实际质量情况，在现场使用超声回弹综 合检测，结果表明，外观好的砼均达到设计强 度。如何处理？
精选课件
20
临时支撑示意图
置换混凝土采用加固型高强无收缩C35混凝土。 结构拆模后经设计单位、监理单位、建设单位、施工单位对 外观质量进行查，并对加固型混凝土强度及时进行检测，其 3d混凝土抗压强度为35MPa，完成满足设计要求

图3-20 钢筋混凝土柱承载力不足的 原因
图3-22 现浇钢筋混凝土框架结构柱、 柱梁连接常见质量事故
图3-29 预应力混凝土工程常见质量 事故原因
图3-33 预应力筋张拉和放张事故处 理
本章小结



（五）预应力混凝土工程常见质量事故原因 1.锚具不合格。 2.后张法预留孔道不合格。 3.张拉过程中导致事故发生。 4.后张法中混凝土强度未达标。 5.预应力筋不合格。
表3-7 施工管理和技术方面的问题
图3-4 结构使用、改建不当引起事 故的表现
表3-8 梁、板承载力不足的主要原 因
五、因施工管理与技术方面的原因引起的
事故
（一）概述 施工管理与技术方面的问题也是引起混凝土结构工程事故的主
要原因，其表现见表3-7。 1.因配筋失误而引起的事故 2.因材料不合格而引起的事故

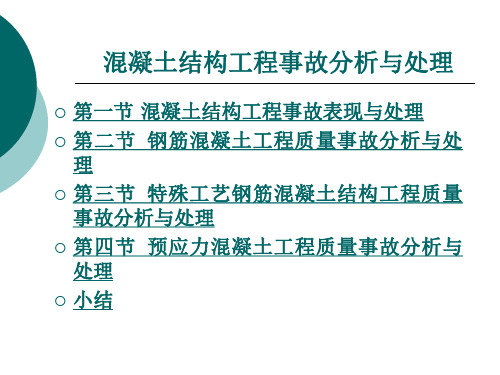

第一节 混凝土结构工程事故表现与 处理
3.因模板问题而引发的事故
（一）概述
因结构使用、改建不当引起事故的情况如图3-4所示。
第二节 钢筋混凝土工程质量事故分 析与处理
2.斜截面的破坏特征
梁的斜截面抗剪试验表明，斜裂缝始自两种情况，一种是首先
在构件的受拉边缘出现垂直裂缝，然后在弯矩和剪力的共同作 用下斜向发展；另一种是出现在梁腹的腹剪斜裂缝，对于T形、 I形等腹板较薄的梁，常在梁腹部中和轴附近首先出现这类裂缝， 然后随着荷载的增加，分别向梁顶和梁底斜向发展。 当箍筋配置数量过多时，箍筋有效地制约了斜裂缝的扩展，因 而出现多条大致相互平行的斜裂缝，把腹板分割成若干个倾斜 受压的棱柱体。 当箍筋配置数量过少时，斜裂缝一旦出现，箍筋承担不了原来 由混凝土所负担的拉力，箍筋应力立即达到并超过极限强度， 并产生脆性的斜拉破坏。

2021/5/8
29
学习单元一
“二、混凝土结构裂缝 当表面的拉应力超过混凝土的抗拉强度时，就产生 了裂缝。一般地讲，裂缝仅在结构表面较浅的范围内 出现，且裂缝的走向无一定规律，纵横交错。
2021/5/8
30
学习单元一
“二、混凝土结构裂缝 (2)大多数贯穿温度裂缝是由于结构降温较大，受到 外界的约束而引起的。例如，对于框架梁、基础梁、 墙板等，在与刚度较大的柱或基础连接时，或预制构 件支承并浇接在伸缩缝处时，一旦受寒潮袭击或温度 降低时，就产生收缩，但由于两端的固定约束或
学习单元二
“一、钢筋表面锈蚀 （一）钢筋锈蚀原因 钢筋表面产生锈蚀是最常见的一种质量问题，产生 的原因有：保管不良，受到雨、雪或其他物质的侵蚀； 或者存放期过长，长期在空气中产生氧化；或者仓库 环境潮湿，通风不良。
2021/5/8
18
学习单元一
“二、混凝土结构裂缝 (10)混凝土终凝前钢筋被扰动； (11)保护层太薄，箍筋外只有水泥浆； (12)施工缝处理不当，位置不正确； (13)构件运输、吊装或堆放不当；
2021/5/8
19
学习单元一
“二、混凝土结构裂缝 (14)拆模过早，混凝土硬化前受振动或达到预定强 度前过早受载； (15)养护差，早期失水太多； (16)混凝土养护初期受冻。
2021/5/8
20
学习单元一
“二、混凝土结构裂缝 4)环境和使用方面。 (1)环境温度与湿度的急剧变化 (2)冻胀、冻融作用； (3)腐蚀性介质作用； (4)振动作用；
2021/5/8
21
学习单元一
“二、混凝土结构裂缝 (5)使用超载； (6)反复荷载作用引起疲劳； (7)火灾及高温作用； (8)地基沉降等。
