(整理)内浮顶储罐施工方案

内浮顶罐施工方案内浮顶罐是一种常用于储存液体的容器，其内浮顶设计可以有效减少液体与空气之间的接触，从而减少蒸发和氧化的可能性。

内浮顶罐施工是一个非常重要的环节，直接影响到罐体的使用效果和安全性。

下面将介绍内浮顶罐的施工方案。

1. 施工前准备工作在进行内浮顶罐的施工前，需要完成以下准备工作：•确定罐体的设计图纸和规格要求；•准备施工所需的材料和工具，包括焊接设备、起重机械等；•对施工现场进行安全检查，确保施工环境符合要求。

2. 罐体组装首先，需要进行罐体的组装工作。

根据设计图纸，将罐体的各个部件进行组装，在组装过程中要确保各部件的连接牢固。

组装完成后，进行外观检查和质量检验，确保罐体符合要求。

3. 焊接工作完成罐体组装后，需要进行焊接工作。

在进行焊接前，首先要对焊接工艺进行检查和确认，选择适合的焊接方法。

然后进行焊接操作，确保焊接接头牢固，焊缝平整。

4. 漏检和压力测试在罐体焊接完成后，需要进行漏检和压力测试。

漏检是为了检查焊接接头是否存在漏洞，需要使用相应的检测设备进行检查。

压力测试是为了检查罐体是否能够承受设计压力，确保罐体安全可靠。

5. 内浮顶安装最后，进行内浮顶的安装工作。

根据设计要求，安装内浮顶及相关设备，需要确保内浮顶安装牢固，能够灵活运作。

安装完成后，进行功能测试，确保内浮顶正常运转。

结语内浮顶罐施工是一个复杂的工程，需要严格按照设计要求和工艺流程来进行。

只有做好施工准备工作，认真进行各项施工工作，才能确保内浮顶罐的质量和安全性。

希望以上介绍的施工方案能够对相关从业人员提供帮助。

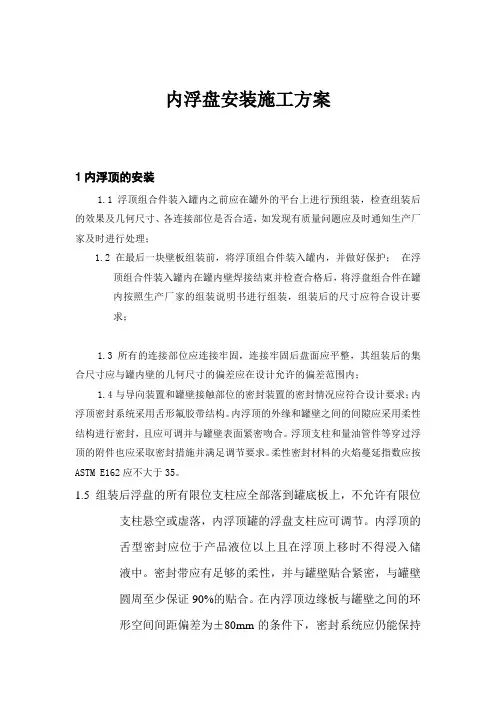

内浮盘安装施工方案1内浮顶的安装1.1 浮顶组合件装入罐内之前应在罐外的平台上进行预组装，检查组装后的效果及几何尺寸、各连接部位是否合适，如发现有质量问题应及时通知生产厂家及时进行处理；1.2 在最后一块壁板组装前，将浮顶组合件装入罐内，并做好保护；在浮顶组合件装入罐内在罐内壁焊接结束并检查合格后，将浮盘组合件在罐内按照生产厂家的组装说明书进行组装，组装后的尺寸应符合设计要求；1.3 所有的连接部位应连接牢固，连接牢固后盘面应平整，其组装后的集合尺寸应与罐内壁的几何尺寸的偏差应在设计允许的偏差范围内；1.4与导向装置和罐壁接触部位的密封装置的密封情况应符合设计要求；内浮顶密封系统采用舌形氟胶带结构。

内浮顶的外缘和罐壁之间的间隙应采用柔性结构进行密封，且应可调并与罐壁表面紧密吻合。

浮顶支柱和量油管件等穿过浮顶的附件也应采取密封措施并满足调节要求。

柔性密封材料的火焰蔓延指数应按ASTM E162应不大于35。

1.5 组装后浮盘的所有限位支柱应全部落到罐底板上，不允许有限位支柱悬空或虚落，内浮顶罐的浮盘支柱应可调节。

内浮顶的舌型密封应位于产品液位以上且在浮顶上移时不得浸入储液中。

密封带应有足够的柔性，并与罐壁贴合紧密，与罐壁圆周至少保证90%的贴合。

在内浮顶边缘板与罐壁之间的环形空间间距偏差为±80mm的条件下，密封系统应仍能保持良好的密封效果。

密封与罐壁件的局部最大允许间隙是6mm。

2附件预制组装2.1抗风圈、加强圈、包边角钢等弧形构件加工成型后，用弧形样板检查，其间隙不得大于2mm。

放在平台上检查，其翘曲变形不得超过构件长度的0.1%，且不得大于4mm。

2.2 热煨成型的构件，不得有过烧、变质现象。

其厚度减薄量不应超过1mm。

2.3罐体的开孔接管，应符合下列要求：2.3.1、开孔接管的中心位置偏差，不得大于10mm；按管外伸长度的允许偏差应为±5mm。

2.3.2、开孔补强板的曲率，应与罐体曲率一致；2.3.3、开孔接管法兰的密封面应平整，不得有焊瘤和划痕，法兰的密封面应与接管的轴线垂直，倾斜不应大于法兰外径的1%，且不得大于3mm，法兰的螺栓孔，应跨中安装。

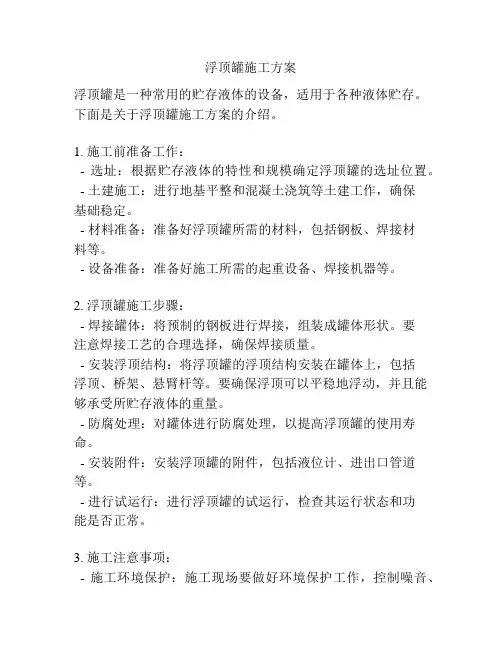

浮顶罐施工方案浮顶罐是一种常用的贮存液体的设备，适用于各种液体贮存。

下面是关于浮顶罐施工方案的介绍。

1. 施工前准备工作：- 选址：根据贮存液体的特性和规模确定浮顶罐的选址位置。

- 土建施工：进行地基平整和混凝土浇筑等土建工作，确保基础稳定。

- 材料准备：准备好浮顶罐所需的材料，包括钢板、焊接材料等。

- 设备准备：准备好施工所需的起重设备、焊接机器等。

2. 浮顶罐施工步骤：- 焊接罐体：将预制的钢板进行焊接，组装成罐体形状。

要注意焊接工艺的合理选择，确保焊接质量。

- 安装浮顶结构：将浮顶罐的浮顶结构安装在罐体上，包括浮顶、桥架、悬臂杆等。

要确保浮顶可以平稳地浮动，并且能够承受所贮存液体的重量。

- 防腐处理：对罐体进行防腐处理，以提高浮顶罐的使用寿命。

- 安装附件：安装浮顶罐的附件，包括液位计、进出口管道等。

- 进行试运行：进行浮顶罐的试运行，检查其运行状态和功能是否正常。

3. 施工注意事项：- 施工环境保护：施工现场要做好环境保护工作，控制噪音、粉尘等污染物的排放。

- 安全防护：施工人员需佩戴好安全防护用具，确保工作安全。

- 质量控制：施工过程中要进行质量控制，确保焊接质量和防腐效果。

- 施工进度控制：进行合理的施工进度控制，保证工期的顺利进行。

总结：浮顶罐的施工方案涉及到选址、土建施工、材料准备、设备准备等多个方面。

在施工过程中需要注意施工环境保护、安全防护、质量控制和施工进度控制等问题。

通过科学合理的施工方案，可以确保浮顶罐的质量和使用寿命，提高贮存液体的安全性和可靠性。

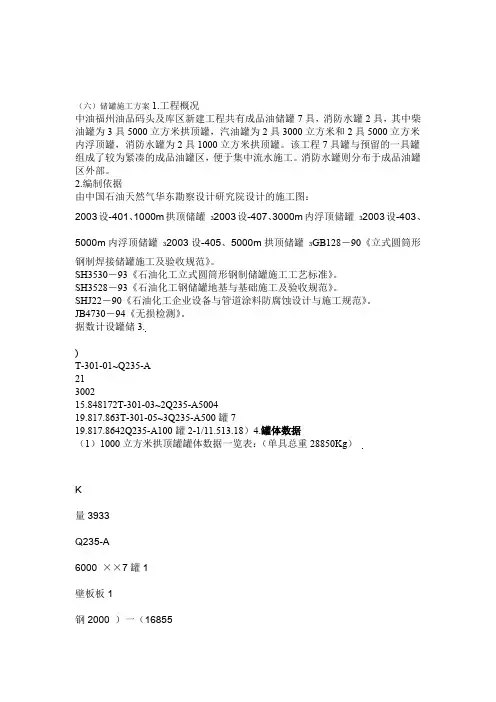

（六）储罐施工方案1.工程概况中油福州油品码头及库区新建工程共有成品油储罐7具，消防水罐2具，其中柴油罐为3具5000立方米拱顶罐，汽油罐为2具3000立方米和2具5000立方米内浮顶罐，消防水罐为2具1000立方米拱顶罐。

该工程7具罐与预留的一具罐组成了较为紧凑的成品油罐区，便于集中流水施工。

消防水罐则分布于成品油罐区外部。

2.编制依据由中国石油天然气华东勘察设计研究院设计的施工图：2003设-401、1000m拱顶储罐32003设-407、3000m内浮顶储罐32003设-403、5000m内浮顶储罐32003设-405、5000m拱顶储罐3GB128－90《立式圆筒形钢制焊接储罐施工及验收规范》。

SH3530－93《石油化工立式圆筒形钢制储罐施工工艺标准》。

SH3528－93《石油化工钢储罐地基与基础施工及验收规范》。

SHJ22－90《石油化工企业设备与管道涂料防腐蚀设计与施工规范》。

JB4730－94《无损检测》。

据数计设罐储3.)T-301-01~Q235-A21300215.848172T-301-03~2Q235-A500419.817.863T-301-05~3Q235-A500罐719.817.8642Q235-A100罐2-1/11.513.18）4.罐体数据（1）1000立方米拱顶罐罐体数据一览表：（单具总重28850Kg）K量3933Q235-A6000 ××7罐1壁板板1钢2000 ）一（16855罐2壁板2000×板钢56Q235-A×6000）二（168 1 3 =6 顶心板板钢δQ235-A 中46404 皮瓜板板钢16 δQ235-A=6Q235-A.F ×75×钢9 角758 326 钢边5 包角Q235-A 10 δ板9 钢=5 板6 垫6800Q235-A=7δ板钢1板底75.施工方法5.1施工方法采用群桅起升倒装法：5.2施工用料：每个罐所需倒链和桅杆如下表所示：3 5000mφ325×8，L=4000mm，22个3 1000m10T 8个倒手动3 3000m10T 16个链3 5000m10T 22个材5.3料验收合当量无质证合质，料选罐储所用的材和附件应具有量格明书进附料材和件行复验。

2、不锈钢拱顶罐组焊作业施工工艺流程图
施工准备根底验收中幅板施焊
材料检验存放底板预制
包边角钢组对第一带板组焊
均布立柱或液压提升装置安装撤除中心柱提升各带板
附件安装底板真空试验底板与罐壁组对底圈壁板组对
龟甲缝焊接龟甲缝试漏无损检测
罐体几何尺寸检查梯子平台安装总体验收
封闭人孔总体验收清罐
3、内浮顶储罐施工工艺：
材料验收→放样下料→预制→根底验收→底板组焊及试验检验→最顶层带板
组焊→拱顶组焊→倒数第二层带板组焊→钢结构、梯子平台及附件施工→罐体试验→内浮顶安装→罐体防腐→竣工验收
4、罐室及罐根底施工
施工准备→定位放线→土方开挖〔爆破〕→验槽→砼垫层→罐室环墙根底施工→罐室墙体施工→罐顶簿壳顶板施工→罐室内、外墙抹灰→罐室外墙防水→罐室外侧土方回填→罐室脚手架撤除→钢罐基环梁施工→回填砂沥青砂垫层→根底验收→罐体安装。

储罐组装施工措施（适用于内浮顶罐、液压顶升倒装施工）2.1 储罐新建工程量简介新建10000m3拱顶罐2座，储存介质为柴油，钢板厚度有6mm、8mm、10mm、12mm 和14mm五种，材质有Q235－B和16MnR两种，包边角钢为∟125×10，共9圈壁板。

罐体内直径为30m，总高度为19.341m，总重量为222.83t。

2.2 施工工艺流程本工程10000m3拱顶罐拟采用液压顶升倒装工艺法，施工工序如下：2.3 10000m3罐施工措施2.3.1 原材料检验⑴原材料检验：板材及型钢符合设计要求，•人孔、透光孔、通气孔、清扫孔等外购件出厂合格资料齐全。

⑵制造储罐所用的钢板必须逐张进行外观检查，其表面质量应符合GB6654－1996《压力容器用钢板》的规定。

对钢板表面的锈蚀减薄量、划痕深度与钢板实际负偏差之和，当钢板厚度为6～7mm时，允许偏差为－0.6mm；当钢板厚度为8～25mm时，允许偏差为－0.8mm。

⑶所有工程用钢材、半成品、配件、焊材均应按规格、材质分别堆放，下部垫平填实，防止变形损坏，并做好明显标记。

⑷经检验合格的材料，应设专人管理，按限额领料单发放。

对不合格的材料，严禁在工程中使用。

2.3.2 储罐的预制⑴一般规定：① 储罐在预制、组装及检验过程中所使用的样板应符合下列规定：a ． 当构件的曲率半径小于或等于12.5m 时，弧形样板的弦长不得小于1.5m ；当曲率半径大于12.5m 时，弧形样板的弦长不得小于2m 。

b ． 直线样板的长度不得小于1m 。

c ． 测量焊缝角变形的弧形样板，其弦长不得小于1m 。

② 钢板的切割和焊缝的坡口，宜采用机械加工或自动、半自动火焰切割加工；罐顶板和罐底板边缘板的园弧边缘，可采用手工火焰切割加工。

③ 钢板边缘加工面应平滑，不得有夹渣、分层、裂纹及熔渣等缺陷。

火焰切割坡口产生的表面硬化层应磨除。

④ 所有预制构件在保管、运输及现场堆放时，应采取有效措施防止变形、损伤和锈蚀。

储罐组装施工措施（适用于内浮顶罐、液压顶升倒装施工）2.1储罐新建工程量简介新建10000m3拱顶罐2座，储存介质为柴油，钢板厚度有6mm、8mm、10mm、12mm 和14mm五种，材质有Q235-B和16MnR两种，包边角钢为L125X10,共9圈壁板。

罐体内直径为30m,总高度为19.341m,总重量为222.83t。

2.2施工工艺流程本工程10000m3拱顶罐拟采用液压顶升倒装工艺法，施工工序如下：2.310000m3罐施工措施2.3.1原材料检验⑴原材料检验：板材及型钢符合设计要求，-人孔、透光孔、通气孔、清扫孔等外购件出厂合格资料齐全。

⑵ 制造储罐所用的钢板必须逐张进行外观检查，其表面质量应符合GB6654-1996《压力容器用钢板》的规定。

对钢板表面的锈蚀减薄量、划痕深度与钢板实际负偏差之和，当钢板厚度为6〜7mm时，允许偏差为一0.6mm；当钢板厚度为8〜25mm时，允许偏差为一0.8mm。

⑶所有工程用钢材、半成品、配件、焊材均应按规格、材质分别堆放，下部垫平填实，防止变形损坏，并做好明显标记。

⑷ 经检验合格的材料，应设专人管理，按限额领料单发放。

对不合格的材料，严禁在工程中使用。

2.3.2储罐的预制⑴一般规定：① 储罐在预制、组装及检验过程中所使用的样板应符合下列规定：a.当构件的曲率半径小于或等于12.5m时，弧形样板的弦长不得小于1.5m；当曲率半径大于12.5m时，弧形样板的弦长不得小于2m。

b.直线样板的长度不得小于1m。

c.测量焊缝角变形的弧形样板，其弦长不得小于1m。

②钢板的切割和焊缝的坡口，宜采用机械加工或自动、半自动火焰切割加工；罐顶板和罐底板边缘板的园弧边缘，可采用手工火焰切割加工。

③钢板边缘加工面应平滑，不得有夹渣、分层、裂纹及熔渣等缺陷。

火焰切割坡口产生的表面硬化层应磨除。

④所有预制构件在保管、运输及现场堆放时，应采取有效措施防止变形、损伤和锈蚀。

⑵底板的预制：① 绘制底板排板图，根据设计图纸，板材尺寸及标准要求绘制排板图，为补偿焊接收缩，罐底的的排板直径应比设计图样尺寸大0.1〜0.2%。

浮仓内浮顶贮罐施工方案一、前言浮仓（浮式屋顶）内浮顶贮罐是一种常见的储罐形式，广泛应用于石油、化工、食品、饮料等行业。

本文将详细介绍浮仓内浮顶贮罐的施工方案。

二、施工准备工作1.施工组织设计：根据具体施工情况，制定施工组织设计方案，明确负责人和施工人员的职责。

2.打样审批：根据设计图纸和规范要求，制作浮式屋顶和浮顶，进行样板审批。

3.施工图纸和材料准备：根据设计要求，制定施工图纸，并准备好所需材料，如钢材、焊材、涂料等。

4.原材料检验：对所购买的原材料进行检验，确保其质量符合要求。

5.施工设备准备：准备好所需施工设备和机具，如起重机、电动焊机、气瓶等。

6.现场布置：对施工现场进行布置，划定区域，确保施工安全和顺利进行。

三、施工步骤1.钢结构制作：根据设计图纸，制作浮式屋顶的钢结构。

包括制作顶拱构件、校正并焊接顶拱，制作安装导轨等。

2.钢结构安装：将制作好的钢结构进行现场安装，按照设计要求进行组装，并进行调整和校正，确保各构件的精度和平整度。

3.焊接工艺：根据焊接工艺规程，进行钢结构的焊接。

确保焊缝的质量和可靠性。

4.涂装防腐：对已焊接好的钢结构进行涂装和防腐处理，保护其免受腐蚀和氧化。

选用耐酸碱的涂料，确保涂装层的质量。

5.安装浮顶：将制作好的浮顶安装在钢结构之上，并进行调整和校正，确保浮顶与钢结构的接触紧密、平整度良好。

6.导轨安装：安装导轨，确保浮顶的顺畅移动。

7.测量调整：对浮顶进行测量和调整，确保其水平度和平整度满足要求。

8.清洁挂钩：安装清洁挂钩，方便后续清洁维护工作。

9.试运行：对浮仓内浮顶贮罐进行试运行，检查其运行是否正常。

四、安全措施1.施工现场设置警示标志，划定施工区域，保持施工现场的秩序和安全。

2.使用符合规范要求的施工设备和机具，严格按照操作规程进行施工。

3.对施工人员进行安全培训和技术指导，确保其具备相关的安全知识和操作技能。

4.施工期间，严禁酒后上岗和疲劳驾驶，确保施工人员的身体健康和精力充沛。

上海孚宝港务有限公司储罐区及码头上部设施工程内浮顶储罐施工方案中国化学工程第六建设公司二○○三年四月十七日目录1 编制说明2 编制依据3 施工方法及技术措施3.1 施工程序3.2 预制加工3.3 组装焊接3.4 罐体检验及试验3.5 罐体防腐施工4 劳动力计划5 工机具使用计划6 施工手段用料计划7 质量控制措施8 安全及文明施工1 编制说明上海孚宝港务有限公司储罐区共有内浮顶罐13台，其最大容积为5600m3。

罐体为普通C·S钢板材料，单台最大重量193.6吨，全部采用现场制造，各浮顶罐特性见下表。

2 编制依据2.1 上海孚宝港务有限公司包储顶目初步设计；2.2 《立式圆筒形钢制焊接油罐施工及验收规范》GBJ128-902.3 《现场设备、工业管道焊接工程施工及验收规范》GB50236-982.4 《石油化工立式圆筒形钢制焊接油罐设计规范》SH3064-923 施工方法及技术措施罐体制作采用倒装法施工，即采用先底、顶，后罐壁的方法，具体施工过程和控制措施如下：3.1 施工程序材料验收→放样下料→预制→基础验收→底板组焊及试验检验→最顶层带板组焊→拱顶组焊→倒数第二层带板组焊→钢结构、梯子平台及附件施工→罐体试验→内浮顶安装→罐体防腐→竣工验收。

3.2 基础验收3.2.1 基础表面尺寸要求见表3-1。

3.2.2 以基础中心为圆心，以不同直径作同心圆，将各圆周分成若干等分，在等分点测量基础表面的标高，同一圆周上的测点，其测量标高与计算标高之差不得大于12mm；检查基础表面凹凸度的同心圆直径及测量点数，见表3-2。

基础表面尺寸允许偏差表3-1基础表面凹凸度的同心圆直径及测量点数3.3.1 罐顶板预制3.3.1.1 罐顶下料依据施工图下料，采用氧乙炔焰半自动切割机切割。

罐顶弧形板采用胎具压制加工成形，现场拼装。

因为该板压制后有一定的反弹，该胎具的半径应比拱顶板的弧形半径小20mm。

3.3.1.2 罐顶弧形板每隔1米的距离加压一次，成型后的拱顶板必须用长L=2m的弧形样板检查，不合格的部位需重新压制。

浮顶储罐施工方案一、工程概况与目标本施工方案针对浮顶储罐的建设过程，涵盖了从施工准备到工程验收与交付的全部流程。

本工程旨在安全、高效地建设一座质量稳定、功能完备的浮顶储罐，以满足使用方的存储需求。

二、施工准备工作人员配置：组建专业的施工团队，包括项目经理、技术负责人、安全员、质检员等关键岗位。

材料采购：根据设计要求，采购合格的材料和构配件，并确保其质量和数量满足施工需求。

设备准备：准备必要的施工机械和设备，如挖掘机、吊车、焊接设备等。

现场勘查：对施工现场进行详细勘查，了解地形、地质、气象等条件，为施工提供基础数据。

三、基础施工与验收基础施工：按照设计要求进行基础施工，确保基础平整、稳固。

基础验收：基础施工完成后，进行基础验收，确保基础质量符合设计要求。

四、浮顶储罐安装罐体安装：按照设计图纸和工艺要求，进行罐体的安装工作。

浮顶安装：罐体安装完成后，进行浮顶的安装工作，确保浮顶与罐体连接紧密、密封良好。

五、防腐与保温处理防腐处理：对罐体进行防腐处理，以防止罐体受到腐蚀影响。

保温处理：根据使用需求，对罐体进行保温处理，以减少能源浪费。

六、安全与环保措施安全管理：制定详细的安全管理制度和操作规程，确保施工过程安全可控。

环保措施：采取有效的环保措施，减少施工对环境的影响。

七、质量控制与检验质量控制：建立严格的质量管理体系，确保施工质量符合设计要求。

检验与测试：对施工过程进行全程检验与测试，确保工程质量符合要求。

八、工程验收与交付工程验收：工程完成后，进行全面的工程验收，确保工程质量和使用功能符合设计要求。

交付与使用：工程验收合格后，进行交付使用，并提供必要的技术支持和售后服务。

本施工方案旨在确保浮顶储罐建设过程的安全、高效和质量稳定。

我们将严格按照施工方案进行操作，确保工程顺利完成，并满足使用方的需求。

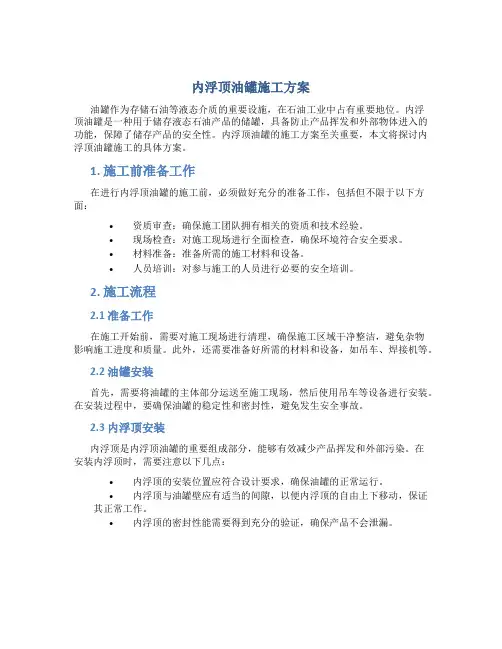

内浮顶油罐施工方案油罐作为存储石油等液态介质的重要设施，在石油工业中占有重要地位。

内浮顶油罐是一种用于储存液态石油产品的储罐，具备防止产品挥发和外部物体进入的功能，保障了储存产品的安全性。

内浮顶油罐的施工方案至关重要，本文将探讨内浮顶油罐施工的具体方案。

1. 施工前准备工作在进行内浮顶油罐的施工前，必须做好充分的准备工作，包括但不限于以下方面：•资质审查：确保施工团队拥有相关的资质和技术经验。

•现场检查：对施工现场进行全面检查，确保环境符合安全要求。

•材料准备：准备所需的施工材料和设备。

•人员培训：对参与施工的人员进行必要的安全培训。

2. 施工流程2.1 准备工作在施工开始前，需要对施工现场进行清理，确保施工区域干净整洁，避免杂物影响施工进度和质量。

此外，还需要准备好所需的材料和设备，如吊车、焊接机等。

2.2 油罐安装首先，需要将油罐的主体部分运送至施工现场，然后使用吊车等设备进行安装。

在安装过程中，要确保油罐的稳定性和密封性，避免发生安全事故。

2.3 内浮顶安装内浮顶是内浮顶油罐的重要组成部分，能够有效减少产品挥发和外部污染。

在安装内浮顶时，需要注意以下几点：•内浮顶的安装位置应符合设计要求，确保油罐的正常运行。

•内浮顶与油罐壁应有适当的间隙，以便内浮顶的自由上下移动，保证其正常工作。

•内浮顶的密封性能需要得到充分的验证，确保产品不会泄漏。

2.4 安全检查施工完成后，需要对油罐进行全面的安全检查，确保所有的安全措施和设备都得到有效安装和调试。

只有通过严格的安全检查，油罐才能投入使用，保障工作人员和环境的安全。

3. 施工质量管理为确保内浮顶油罐的施工质量，施工过程中需要进行严格的质量管理，包括但不限于以下方面：•施工过程中及时记录和处理施工中的问题和不良现象。

•对施工中的材料和设备进行质量检查，确保符合相关标准。

•对施工现场进行定期巡检，及时发现并解决问题。

通过严格的质量管理，可以确保内浮顶油罐的施工质量达到要求，从而提高其工作效率和安全性。

内浮顶储罐施工方案（六）储罐施工方案1.工程概况中油福州油品码头及库区新建工程共有成品油储罐7具，消防水罐2具，其中柴油罐为3具5000立方米拱顶罐，汽油罐为2具3000立方米和2具5000立方米内浮顶罐，消防水罐为2具1000立方米拱顶罐。

该工程7具罐与预留的一具罐组成了较为紧凑的成品油罐区，便于集中流水施工。

消防水罐则分布于成品油罐区外部。

2.编制依据由中国石油天然气华东勘察设计研究院设计的施工图：2003设-401、1000m3拱顶储罐2003设-407、3000m3内浮顶储罐2003设-403、5000m3内浮顶储罐2003设-405、5000m3拱顶储罐GB128－90《立式圆筒形钢制焊接储罐施工及验收规范》。

SH3530－93《石油化工立式圆筒形钢制储罐施工工艺标准》。

SH3528－93《石油化工钢储罐地基与基础施工及验收规范》。

SHJ22－90《石油化工企业设备与管道涂料防腐蚀设计与施工规范》。

JB4730－94《无损检测》。

3.储罐设计数据4.罐体数据（1）1000立方米拱顶罐罐体数据一览表：（单具总重28850Kg）（2）3000立方米内浮顶罐罐体数据一览表：（单具总重76797Kg）（3）5000立方米拱顶罐、内浮顶罐罐体数据一览表：（单具总重119731Kg）5.施工方法5.1施工方法采用群桅起升倒装法：5.2施工用料：每个罐所需倒链和桅杆如下表所示：5.3材料验收储罐所选用的材料和附件，应具有质量合格证明书当无质量合格证明书或质量合格说明书有疑问时，应对材料和附件进行复验。

储罐焊条选用J422、J427电焊条，焊条应具有质量合格说明书。

储罐所选用的钢板，必须逐张进行外观检查，其表面质量应符合现行的相应钢板标准的规定。

钢板表面锈蚀减薄量，划痕深度与钢板实际偏差之和，应符合下表规定。

5.4预制5.4.1罐底预制（1）罐底板预制前应根据实际来料绘制排版图。

并根据图纸放大样，检查无误后方可下料。

内浮顶罐施工方案目次1．工程概况2．施工用主要标准规范及技术文件3．施工准备4．施工方法的确定5．组装工艺及要求6．焊接及其检验7．组装质量要求及检验方法8．质量保证措施9．安全施工技术要求１工程概况1 .1 建设单位：丽东化工有限公司1.2 设计单位：1.3 工程地点：No.88 Liaohe road Qingdao Economic & Technological DevelopmentZone, Sandong Province China（山东黄岛辽河路88号）1.4 工程量：10台内浮顶罐现场制作安装。

1.5 主要技术参数：２施工用主要标准规范及技术文件2.1 施工图纸及相关技术文件2.2 GBJ128—90 《立式圆筒形钢制焊接罐施工及验收规范》2.3 JB4730—94 《压力容器无损检测》2.4 GBJ50205 — 95 《钢结构工程施工及验收规范》３施工准备3.1 现场平台及防火：现场设置二个预制钢平台，尺寸为8m × 15m 。

用δ =14mm 、材质为Q235 － A 的钢板铺设；为避免施工给生产带来不必要的麻烦，用彩钢板将设备基础封闭施工，按3-4台同时施工计算用量约10000平方。

3.2 施工机具的准备及人员配备。

3.2.1 需准备的施工机具如下表：以上工具可根据现场实际情况及业主要求适当进行增减3.2.2 施工人员：3.3 施工平面布置图见施工组织设计。

3.4 施工手段用料准备如下表:3.5 材料验收3.5.1 罐用钢材、配件必须符合设计和规范要求，具有产品质量证明书或检验报告。

3.5.2 罐用钢板应逐张进行外观检查，其表面不得有气孔、裂纹、拉裂、夹渣、重皮现象。

钢板厚度要求：板厚为 6 ～7mm 钢板允许偏差：－0.6mm ；板厚为8mm ～30mm 钢板允许偏差：－0.8mm 。

3.6 基础的验收及中间交接我方只对基础进行几何尺寸的复验, 和甲方进行中间交接。

一、工程概况本项目为某企业新建的2000立方米内浮顶储罐，用于储存石油化工产品。

浮盘是储罐的关键部件，其安装质量直接影响到储罐的安全运行。

为确保浮盘安装质量，特制定本施工方案。

二、施工准备1. 技术准备（1）组织施工人员进行浮盘安装技术培训，提高施工人员的技术水平。

（2）熟悉相关规范、标准和施工图纸，确保施工过程符合要求。

2. 材料准备（1）准备浮盘、膨胀螺栓、密封圈、支撑环等安装所需材料。

（2）检查材料质量，确保材料符合设计要求。

3. 工具准备（1）准备液压提升机、吊车、卷扬机、扳手、螺丝刀等安装工具。

（2）检查工具性能，确保工具完好。

4. 人员准备（1）组织施工队伍，明确各岗位人员职责。

（2）配备具有相关资质的施工人员，确保施工质量。

三、施工工艺1. 浮盘安装前准备（1）清理储罐内部，确保无杂物。

（2）检查储罐壁板、顶板等部位，确保无损伤。

（3）检查浮盘外观，确保无裂纹、变形等缺陷。

2. 浮盘安装步骤（1）将浮盘放置在储罐内，调整位置，使其与储罐壁板对齐。

（2）在浮盘底部安装膨胀螺栓，确保螺栓与储罐壁板紧密连接。

（3）在浮盘上安装密封圈，确保密封性能。

（4）将浮盘支撑环安装在浮盘上，调整支撑环位置，使其与储罐壁板平行。

（5）使用液压提升机将浮盘提升至设计高度，确保浮盘与储罐壁板垂直。

（6）检查浮盘安装质量，确保浮盘与储罐壁板连接牢固，密封性能良好。

3. 浮盘安装后检查（1）检查浮盘安装位置，确保浮盘与储罐壁板垂直。

（2）检查浮盘与储罐壁板连接牢固，无松动现象。

（3）检查密封圈密封性能，确保无泄漏。

四、施工注意事项1. 施工过程中，严格按照施工图纸和规范要求进行操作。

2. 施工人员应穿戴好安全防护用品，确保施工安全。

3. 施工过程中，注意观察浮盘安装质量，发现问题及时处理。

4. 施工完成后，进行验收，确保浮盘安装质量符合要求。

五、施工进度安排1. 施工准备：3天2. 浮盘安装：5天3. 浮盘安装后检查：1天4. 施工验收：1天总计：10天六、质量保证措施1. 施工过程中，严格执行施工规范和质量标准。

内浮盘安装施工方案1内浮顶的安装1.1浮顶组合件装入罐内之前应在罐外的平台上进行预组装，检查组装后的效果及几何尺寸、各连接部位是否合适，如发现有质量问题应及时通知生产厂家及时进行处理；1.2在最后一块壁板组装前，将浮顶组合件装入罐内，并做好保护；在浮顶组合件装入罐内在罐内壁焊接结束并检查合格后，将浮盘组合件在罐内按照生产厂家的组装说明书进行组装，组装后的尺寸应符合设计要求；1.3所有的连接部位应连接牢固，连接牢固后盘面应平整，其组装后的集合尺寸应与罐内壁的几何尺寸的偏差应在设计允许的偏差范围内；1.4与导向装置和罐壁接触部位的密封装置的密封情况应符合设计要求；内浮顶密封系统采用舌形氟胶带结构。

内浮顶的外缘和罐壁之间的间隙应采用柔性结构进行密封，且应可调并与罐壁表面紧密吻合。

浮顶支柱和量油管件等穿过浮顶的附件也应采取密封措施并满足调节要求。

柔性密封材料的火焰蔓延指数应按ASTM E162应不大于35。

1.5 组装后浮盘的所有限位支柱应全部落到罐底板上，不允许有限位支柱悬空或虚落，内浮顶罐的浮盘支柱应可调节。

内浮顶的舌型密封应位于产品液位以上且在浮顶上移时不得浸入储液中。

密封带应有足够的柔性，并与罐壁贴合紧密，与罐壁圆周至少保证90%的贴合。

在内浮顶边缘板与罐壁之间的环形空间间距偏差为± 80mm 的条件下，密封系统应仍能保持良好的密封效果。

密封与罐壁件的局部最大允许间隙是6mm。

2附件预制组装2.1抗风圈、加强圈、包边角钢等弧形构件加工成型后，用弧形样板检查，其间隙不得大于2mm放在平台上检查，其翘曲变形不得超过构件长度的0.1%,且不得大于4mm。

2.2热煨成型的构件，不得有过烧、变质现象。

其厚度减薄量不应超过1mm。

2.3罐体的开孔接管，应符合下列要求：2.3.1、开孔接管的中心位置偏差，不得大于10mm按管外伸长度的允许偏差应为±5mm。

2.3.2、开孔补强板的曲率，应与罐体曲率一致；2.3.3、开孔接管法兰的密封面应平整，不得有焊瘤和划痕，法兰的密封面应与接管的轴线垂直，倾斜不应大于法兰外径的1%且不得大于3mm法兰的螺栓孔，应跨中安装。

内浮顶储罐制作安装方案目录1、………………………工程概况2、………………………施工工艺方法及措施3、………………………质量检验与控制4、………………………充水试验5、………………………安全环境卫生管理措施6、………………………现场文明施工的要求7、………………………施工机具及措施用料8、………………………施工平面布置图9、………………………施工网络计划1、工程概况Xxxxxxxxx工程，我单位承建公用工程其中两台3万立方米内浮顶储罐制作安装,该工程工期紧、任务重，必须严格执行方案，才可优质高效完成施工任务。

1、1 30000m3单盘内浮顶储罐技术参数1、1、1公称容积 30000m31、1、2贮罐内径 44000mm1、1、3罐壁高度 22000mm1、1、4贮罐质量(含顶板、网壳) kg1、1、5贮罐本体材质 16MnR1、2储罐制造、安装、试验及验收标准1、2、1 30000m3单盘内浮顶储罐施工图1、2、2 GBJ128-90《立式圆筒型钢制焊接油罐施工及验收规范》1、2、3 SH3530-93《石油化工立式圆筒型钢制储罐施工工艺标准》1、2、5 JB4708-92《钢制压力容器焊接工艺评定》1、2、6 JB/T4709-92《钢制压力容器焊接规程》1、2、7 JB4730-94《压力容器无损检测》1、2、8 GB50205-2002《钢结构工程施工及验收规范》2、施工工艺方法及技术措施本工程主要采用液压提升倒装法进行施工。

2.1机械提升倒装法简介机械提升倒装分为中心柱提升倒装法及导链提升倒装法。

即在罐内设中心柱及伞架或罐内设小立柱，挂导链利用中心柱上起吊滑轮或手动葫芦（导链）作为动力，将贮罐提升，逐片组对焊接，此方法施工简便、安全，但劳动强度大，只能用于容积小于2000m3贮罐施工，由于本工程为30000m3贮罐，所以完全可以采用液压顶升倒装法施工。

2.2 液压提升倒装法原理（1）该方法的工作原理是先组焊罐体最上二带板和顶盖，在罐内安装液压提升装置，液压提升装置由松套式千斤、提升架，液压控制操作台和油管路系统组成。
