[资料]配电箱装置

高压配电箱的组成和作用高压配电箱是电力系统中的重要设备之一，其主要作用是将来自变电站的高压电能转化为低压电能供给用户使用。

下面将从组成和作用两个方面，对高压配电箱进行详细介绍。

一、组成高压配电箱主要由进线柜、计量柜、出线柜、补偿柜、断路器等组成。

1. 进线柜：进线柜是高压配电箱的入口，负责将来自变电站的高压电能引入配电箱内。

进线柜通常包括接地开关、刀闸、隔离开关等元件，起到隔离高压电源的作用。

2. 计量柜：计量柜用于对进入配电箱的电能进行测量和计量。

计量柜内部设置有电能表、电压表、电流表等仪表，用于记录电能的消耗情况，方便后续的电能管理和计费工作。

3. 出线柜：出线柜是高压配电箱的出口，负责将低压电能输出给用户。

出线柜通常包括多个回路，每个回路都配备有熔断器或断路器，以保护用户设备的安全运行。

4. 补偿柜：补偿柜用于对配电系统中的功率因数进行调整。

在电力系统中，功率因数是衡量电能利用效率的重要指标。

补偿柜内设置有电容器等元件，可以对功率因数进行补偿，提高系统的电能利用效率。

5. 断路器：断路器是高压配电箱中的重要保护装置。

它具有过载保护、短路保护和接地保护等功能，可以在电路异常时及时切断电源，保护设备和人员的安全。

二、作用高压配电箱在电力系统中起到了至关重要的作用。

1. 电能分配：高压配电箱将来自变电站的高压电能转化为低压电能，并按照用户需求进行分配。

它能够满足不同用户对电能的需求，确保电力供应的稳定性和可靠性。

2. 电能计量：高压配电箱内设置了计量柜，可以对进入配电箱的电能进行准确测量和计量。

这对于电力管理部门来说是非常重要的，可以通过对电能的计量，实现对电能的监控和管理，为合理使用电能提供依据。

3. 电能保护：高压配电箱内的断路器等保护装置能够对电路异常情况进行及时切断电源，保护设备和人员的安全。

在电力系统中，电路异常可能会导致设备损坏、火灾等严重后果，高压配电箱的保护功能能够有效避免这些问题的发生。

配电箱、开关箱电气装置的选择
1配电箱、开关箱内的电器设备必须可靠完好，不准使用破损、不合格的电器。

熔断器的熔体应与用电设备容量相适应。

2总配电箱或分配电箱均应装设总闸隔离升关和分路隔离开关，总熔断器和分路熔断器(或总自动开关和分路自动开关)；以及漏电保护器(若漏电保护器同时具备过负荷和短路保护功能，则可不设分路熔断器或分路自动开关)。

3每台设备应有独立的开关箱、实行一机一闸制，严禁用一个电器开关直接控制二台及二台以上用电设备(含插座)。

4现场用电设备除做保护接零外，都必须在设备负荷线的首端处安装漏电保护器。

5购置漏电保护器必须是国家定点生产厂或经过有关部门正式认可的产品。

6对新购置或搁置已久重新使用和使用一个月以上的漏电保护器应认真检验其特性，发现问题及时修理或更换。

7使用于潮湿和腐蚀介质场所的漏电保护器应采用防溅型产品。

8手动闸刀开关只允许用于控制照明电路和容量不大于5.5kw的动力电路作直接启动。

容量大于5.5kw的动力电路两应用自动开关电器或降压起动装置控制。

配电箱（柜）安装施工方案第一章编制依据1.《建筑电气施工质量验收规范 GB50303-2002》2.《建筑工程施工质量验收统一标准 GB50300-2001》3.《电气装置安装工程电气设备交接试验标准 GB50150》4.《电气装置安装工程施工及验收规范 GB50254-96》5.《电气装置安装工程施工及验收规范 GB50255-96》6.《电气装置安装工程施工及验收规范 GB50256-96》7、《电气装置安装工程施工及验收规范 GB50257-96》8、《05D3 电气电力与照明配电装置标准图集》第二章施工准备1. 材料要求:（1）铁制配电箱（柜）：箱体应有一定的机械强度, 周边平整无损伤, 油漆无脱落, 二层底板厚度不小于 1.5mm, 但不得采用阻燃型塑料板做二层底板, 箱内各种器具应安装牢固, 导线排列整齐, 压接牢固、应为两部定点厂产品, 并有产品合格证。

（2）塑料配电箱（柜）：箱体应有一定的机械强度。

周边平整无损伤, 塑料二层底板厚度不应小于5mm, 并有产品合格证。

（3）镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。

（4）绝缘导线: 导线的型号规格必须符合设计要求, 并有产品合格证。

（5）其它材料：电器仪表, 熔丝（或熔片）、端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条（或电石、氧气）、水泥、砂子。

2、主要机具:（1）铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。

（2）手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳, 活扳子、套筒扳子, 锡锅、锡勺等。

（3）台钻、手电钻、钻头、木钻、台钳、案子、射钉枪、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。

3.作业条件:（1）随土建结构预留好暗装配电箱的安装位置。

（2）预埋铁架或螺栓时, 墙体结构应弹出施工水平线。

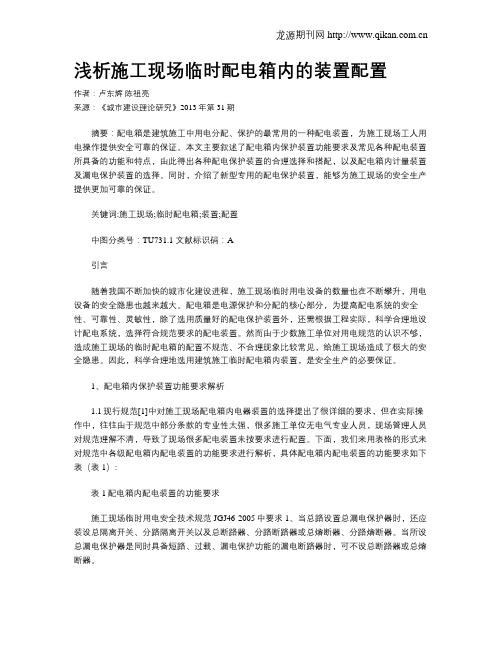

浅析施工现场临时配电箱内的装置配置作者：卢东辉陈祖亮来源：《城市建设理论研究》2013年第31期摘要：配电箱是建筑施工中用电分配、保护的最常用的一种配电装置，为施工现场工人用电操作提供安全可靠的保证。

本文主要叙述了配电箱内保护装置功能要求及常见各种配电装置所具备的功能和特点，由此得出各种配电保护装置的合理选择和搭配，以及配电箱内计量装置及漏电保护装置的选择。

同时，介绍了新型专用的配电保护装置，能够为施工现场的安全生产提供更加可靠的保证。

关键词:施工现场;临时配电箱;装置;配置中图分类号：TU731.1 文献标识码：A引言随着我国不断加快的城市化建设进程，施工现场临时用电设备的数量也在不断攀升，用电设备的安全隐患也越来越大。

配电箱是电源保护和分配的核心部分，为提高配电系统的安全性、可靠性、灵敏性，除了选用质量好的配电保护装置外，还需根据工程实际，科学合理地设计配电系统，选择符合规范要求的配电装置。

然而由于少数施工单位对用电规范的认识不够，造成施工现场的临时配电箱的配置不规范、不合理现象比较常见，给施工现场造成了极大的安全隐患。

因此，科学合理地选用建筑施工临时配电箱内装置，是安全生产的必要保证。

1、配电箱内保护装置功能要求解析1.1现行规范[1]中对施工现场配电箱内电器装置的选择提出了很详细的要求，但在实际操作中，往往由于规范中部分条款的专业性太强，很多施工单位无电气专业人员，现场管理人员对规范理解不清，导致了现场很多配电装置未按要求进行配置。

下面，我们来用表格的形式来对规范中各级配电箱内配电装置的功能要求进行解析，具体配电箱内配电装置的功能要求如下表（表1）:表1配电箱内配电装置的功能要求施工现场临时用电安全技术规范JGJ46-2005中要求 1、当总路设置总漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。

当所设总漏电保护器是同时具备短路、过载、漏电保护功能的漏电断路器时，可不设总断路器或总熔断器。

配电箱内部结构解析（图文并茂）“配电箱”，也叫配电柜，是电动机控制中心的统称。

配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

1配电箱的用途便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

配电箱构成主要分为两部分：一是成套部件，即配电箱外壳及其相关配件。

二是电气元件及相关附件，即空气开关和其所需要的附件。

2柜内有以下各部分组成：一、断路器断路器：既开关,是配电柜的主要元器件，常用的有空气开关. 漏电开关.双电源自动转换开关。

1.空气开关：A.空气开关的概念：空气开关也就是空气断路器，在电路中作接通、分断和承载额定工作电流和短路、过载等故障电流，并能在线路和负载发生过载、短路、欠压等情况下，迅速分断电路，进行可靠的保护。

断路器的动、静触头及触杆设计型式多样，但提高断路器的分断能力是主要目的。

目前，利用一定的触头结构，限制分断时短路电流峰值的限流原理，对提高断路器的分断能力有明显的作用，而被广泛采用。

3B.空气开关的工作原理：自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。

它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。

自动空气开关具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。

一级配电箱二级配电箱三级开关箱箱体制作及安装内容一、一级配电箱（低压配电柜）1.箱体制作：一级配电箱一般由钢板制成，箱体应符合防护等级要求，具备防火、防水等功能，箱体应有适当的空间进行散热，以保证设备的正常工作。

2.母线系统：一级配电箱中设置有母线系统，用于接收来自上级供电系统的电能，并将电能分配给二级配电箱及其他负载。

母线应采用足够的导电横截面积，以降低电阻，防止局部过载。

3.断路器及开关：一级配电箱内设置有主断路器，用于主干线路的接通与切断。

同时，还需要设置相应的电流互感器、电流表、电压表等电气元件，用于对电能进行监测与测量。

此外，还需要设置合适的开关，用于对不同负载进行控制。

4.过温保护装置：一级配电箱中安装有过温保护装置，用于监测设备的工作温度。

当温度超过设定值时，过温保护装置将切断电源，以保护设备不受损坏。

二、二级配电箱（楼层配电柜）二级配电箱是一级配电箱输出电能的下一级分配装置，用于将电能供给到各个分支路线。

其箱体制作及安装内容主要包括以下几个方面：1.箱体制作：二级配电箱同样由钢板制成，箱体应具备防护等级要求，具备防火、防水等功能，并且应有合适的空间进行散热。

另外，箱体还需要有合适的标识，以便于识别等操作。

2.分支回路：二级配电箱中设置有多个分支回路，用于将电能分配到各个用电设备或开关插座上。

每个分支回路上都需要设置适当的断路器及开关，用于保护和控制负载。

同时，还需设置对应的电流互感器、电流表、电压表等，用于对回路电能进行监测和测量。

3.紧急供电开关：二级配电箱中需要设置有紧急供电开关，用于在断电时提供备用电能。

这能保证关键设备能够正常运转，避免因断电造成的安全隐患。

三、三级开关箱三级开关箱是电能从二级配电箱输出供应到单个设备或系统的开关装置。

其箱体制作及安装内容主要包括以下几个方面：1.箱体制作：三级开关箱同样由钢板制成，箱体应符合防护等级要求，具备防火、防水等功能，并且应有合适的空间进行散热。

配电箱技术要求资料配电箱是城市及工业用电系统中重要的电力配送设备，承担了电能的输入、输出和分配等功能。

其技术要求对于系统的正常运行和人员的安全具有重要的影响。

下面将就配电箱技术要求进行详细的分析和介绍。

一、结构设计方面的技术要求：1.配电箱应具备强度合理、紧凑的结构设计，以保证设备的稳定性和耐久性。

2.配电箱的内部结构设计应合理，以方便设备的互联互通和检修维护。

3.配电箱应具备防护等级符合要求，并能有效防护对设备的外界物理和环境的侵害。

二、电器元件方面的技术要求：1.配电箱内应选用符合国家标准和行业标准的电器元件，如接触器、熔断器、电路断路器等。

2.电器元件的选用应考虑到设备的可靠性、安全性和工作效率，同时要符合系统的电气参数要求。

3.配电箱内的电器元件应有完善的继电保护功能，能够有效地保护电力设备和负载。

三、安全性能方面的技术要求：1.配电箱应采用符合国家标准和行业标准的防火材料，以保证设备在发生火灾时能够起到阻燃、防火的作用。

2.配电箱应具备过电流、过载、短路等故障的及时检测和保护功能，以保证系统的安全运行。

3.配电箱应具备漏电保护装置，能够对漏电故障进行及时检测和切断电源。

四、可靠性方面的技术要求：1.配电箱内的电器元件应具备高可靠性，能够稳定地工作在设计参数范围内，不易出现故障。

2.配电箱应具备可靠的电力输入和输出功能，以保证电能的有效分配和供应。

3.配电箱应具备抗干扰和抗干扰能力，能够稳定工作在恶劣的环境条件下。

五、可操作性方面的技术要求：1.配电箱的各种控制和操作装置应易于操作和维护，具备良好的人机界面设计。

2.配电箱应具备较强的自诊断和自动化功能，能够对异常情况进行及时判断和处理。

3.配电箱内的电器元件应有清晰的标识和配线图，以方便工作人员进行操作和维护。

综上所述，配电箱作为电力系统中重要的配电设备，其技术要求十分重要。

对于保障系统的正常运行和人员的安全具有重要的保障作用。

在结构设计、电器元件、安全性能、可靠性和可操作性方面的技术要求都需要满足国家标准和行业标准，以确保设备的稳定性、安全性和可靠性。

配电箱装置规范之樊仲川亿创作1、一般要求：1.1、配电箱、柜的所有技术指标必须符合规范及设计要求。

投标人应明确生产的产品执行的尺度（国家尺度GB7251、行业尺度、企业尺度），并根据所依据的尺度提供相应的国标、行标或企标（企业尺度应高于国标或行标）。

1.2、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料（洽商）表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。

否则由此发生的损失由供货单位负责。

1.3、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。

2、箱（柜）体部分：2.1配电箱、柜的板材的各种指标必须符合国家的有关要求。

所有配电箱、柜要求采取符合国家尺度的冷轧钢板。

落地柜用2.0mm厚冷轧板制作，照明配电箱冷轧钢板冷轧钢板制做。

二层底板需用2mm厚冷轧板。

2.2 落地柜配活顶盖，配电箱不开敲落孔。

2.3 照明箱应设二层门，二层底板与箱体、柜体之间的装置螺栓不小于M5，二层底板返边与箱底不小于30mm。

2.4 (需填写)配电箱采取按锁,(需填写)箱、柜采取通用锁,每把锁配两把钥匙。

2.5配电箱、柜的金属部分：包含电器的装置板、支架和电器金属外壳等均良好接地，配电箱、柜的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。

2.6、暗装箱箱体板厚低于3mm的在箱体左正面前附一根通长--40×4镀锌扁钢，两端各长出箱体15cm。

箱体板厚大于3mm的在箱体左正面前上、下两端各焊（镀锌扁钢与箱体焊接时的焊接长度要符合规范要求）一根--40×4镀锌扁钢，超出箱体15cm。

暗装箱左、右两侧的中间上下各10cm处各敷设一根L40×4×50角钢（已备装置时固定箱体使用）。

2.7、配电箱体、柜体型号、材质、颜色由建设单位确定（并有文字签字记录）。

电力线路中配电装置的要求一、一般要求1.1 配电变压器低压侧应按下列规定设置配电室或配电箱：a)宜设置配电室的配电变压器：1)周围环境污秽严重的地方;2)容量较大、出线回路较多而不宜采用配电箱的;3)供电给重要用户需经常监视运行的。

b)除1.1a)所述以外的配电变压器低压侧可设置配电箱。

c)排灌专用变压器的配电装置可安装于机泵房内。

1.2 配电变压器低压侧装设的计收电费的电能计量装置，应符合GBJ63标准和《供电营业规则》的规定。

1.3 配电变压器低压侧配电室或配电箱应靠近变压器，其距离不宜超过10m。

二、配电箱2.1 配电变压器低压侧的配电箱，应满足以下要求：a)配电箱的外壳应采用不小于2.0mm厚的冷轧钢板制作并进行防锈蚀处理，有条件也可采用不小于1.5mm厚的不锈钢等材料制作;b)配电箱外壳的防护等级(参见附录A)，应根据安装场所的环境确定。

户外型配电箱应采取防止外部异物插入触及带电导体的措施;c)配电箱的防触电保护类别(参见附录H)应为Ⅰ类或Ⅱ类;d)箱内安装的电器，均应采用符合国家标准规定的定型产品;e)箱内各电器件之间以及它们对外壳的距离，应能满足电气间隙、爬电距离以及操作所需的间隔;f)配电箱的进出引线，应采用具有绝缘护套的绝缘电线或电缆，穿越箱壳时加套管保护。

2.2 室外配电箱应牢固地安装在支架或基础上，箱底距地面高度不低于1.0m，并采取防止攀登的措施。

2.3 室内配电箱可落地安装，也可暗装或明装于墙壁上。

落地安装的基础应高出地面50～100mm。

暗装于墙壁时，底部距地面1.4m;明装于墙壁时，底部距地面1.2m。

三、配电室3.1 配电室进出引线可架空明敷或暗敷，明敷设宜采用耐气候型电缆或聚氯乙烯绝缘电线，暗敷设宜采用电缆或农用直埋塑料绝缘护套电线，敷设方式应满足下列要求：a)架空明敷耐气候型绝缘电线时，其电线支架不应小于40mm×40mm ×4mm角钢，穿墙时，绝缘电线应套保护管。
