最全的配电柜型号解读配电柜是电动机控制中心的统称，配电柜使用在负荷比较分散、回路较少的场合。
一般我们看到配电柜都是安装在比较隐蔽的角落。
配电柜型号配电柜型号有很多，一般不同的厂家都有自己的型号。
国产型号有MLS、GCS、GCK GGD等；国外厂家ABB有：MD190，MNS，ArTu、Blokset、8PT等等。
一般标准的型号是GB7251.1配电柜型号标示第一位：P-开启式低压开关柜，G-封闭式低压开关柜第二位：G-固定死，C-抽出式，H-固定、抽出混装式。
第三位：L（或D）-动力用，K-控制用，S-森源电气系统GGD较便宜，GCS、GCK为经济型。
例：GGD/M/J①②③G－交流低压配电柜G－电器元件固定安装，固定接线D－电力用柜M－面板操作J－静电电容器①－设计序号：1.分断能力为15kA；2.分断能力为30kA；3.分断能力为50kA②－主电路方案代号③－辅助电路方案代号配电柜图纸详解1、我们平时看到多家多户用电的时候，大多是由一个配电柜里面发出来的，简单的接线图就是这个样子。
低压配电柜一次系统图2、配电板的电路图分为一次原理图和二次原理图：一次原理图即为主电路原理图，二次原理图即为控制电路的原理图。
智能配电柜图纸配电箱柜的识别GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。
(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜 ACC或ACP直流配电箱柜AD操作信号箱柜 AS控制屏台箱柜AC 继电保护箱柜AR 计量箱柜AW 励磁箱柜AE 低压漏电断路器箱柜ARC 双电源自动切换箱柜 AT 多种电源配电箱柜AM 刀开关箱柜AK 电源插座箱AX 建筑自动化控制器箱ABC 火灾报警控制器箱 AFC 设备监控器箱 ABC 住户配线箱ADD。
低压配电柜配电箱的型号GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。
(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP接线端子箱AXT举例说明吧GCK第一个G 代表配电柜第二个C 代表抽屉式第三个K 代表控制GGD第一个G 代表配电柜第二个G 代表固定式第三个D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。
电气箱柜名称编号、规格、型号高压开关柜 AH高压计量柜 AM低压配电柜AA高压电容柜 AJ低压电力配电箱柜 AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP直流配电箱柜 AD操作信号箱柜 AS控制屏台箱柜 AC继电保护箱柜 AR计量箱柜AW励磁箱柜 AE低压漏电断路器箱柜 ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜 AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱 AVP接线端子箱AXTGCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱举例说明GCK第一个G 代表配电柜第二个 C 代表抽屉式第三个 K代表控制GGD第一个 G 代表配电柜第二个 G 代表固定式第三个D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX 之类的?这是工程配电系统图中各个配电盘的常用代号，由设计者自行编排，没有强制性的规范。
但遵循一定的规律，AL是配电箱、AP是动力配电箱、KX是控制箱等。
例如: 1AL1b--代表一层一位置的b种类配电箱; AT-DT--电梯配电箱;1AP2--代表一层第二位置上的动力配电箱。
GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。
(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □ 主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱 PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP接线端子箱 AXT举例说明吧GCK第一个G 代表配电柜第二个C 代表抽屉式第三个K 代表控制GGD第一个G 代表配电柜第二个G 代表固定式第三个 D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。
配电柜是电动机控制中心的统称，配电柜使用在负荷比较分散、回路较少的场合。
一般我们看到配电柜都是安装在比较隐蔽的角落。
配电柜型号配电柜型号有很多，一般不同的厂家都有自己的型号。
国产型号有MLS、GCS、GCK GGD等；国外厂家ABB有：MD190，MNS，ArTu、Blokset、8PT等等。
一般标准的型号是GB7251.1配电柜型号标示第一位：P-开启式低压开关柜，G-封闭式低压开关柜第二位：G-固定死，C-抽出式，H-固定、抽出混装式。
第三位：L（或D）-动力用，K-控制用，S-森源电气系统GGD较便宜，GCS、GCK为经济型。
例：GGD/M/J①②③G－交流低压配电柜G－电器元件固定安装，固定接线D－电力用柜M－面板操作J－静电电容器①－设计序号：1.分断能力为15kA；2.分断能力为30kA；3.分断能力为50kA②－主电路方案代号③－辅助电路方案代号配电柜图纸详解1、我们平时看到多家多户用电的时候，大多是由一个配电柜里面发出来的，简单的接线图就是这个样子。
低压配电柜一次系统图2、配电板的电路图分为一次原理图和二次原理图：一次原理图即为主电路原理图，二次原理图即为控制电路的原理图。
智能配电柜图纸配电箱柜的识别GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。
(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜 ACC或ACP 直流配电箱柜AD操作信号箱柜 AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜 AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC 火灾报警控制器箱 AFC 设备监控器箱 ABC 住户配线箱ADD。
电气箱柜名称编号规格型号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜 AP低压照明配电箱柜 AL应急电力配电箱柜 APE应急照明配电箱柜 ALE低压负荷开关箱柜 AF低压电容补偿柜 ACC或ACP 直流配电箱柜 AD操作信号箱柜 AS控制屏台箱柜 AC继电保护箱柜 AR 计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜 ARC 双电源自动切换箱柜 AT 多种电源配电箱柜 AM刀开关箱柜 AK电源插座箱 AX建筑自动化控制器箱 ABC 火灾报警控制器箱 AFC 设备监控器箱 ABC住户配线箱 ADD信号放大器箱 ATF分配器箱 AVP接线端子箱 AXT配电箱PZ30系列使用特点PZ30模数化终端组合电器是一种安装模数为9mm终端电器的装置，它适用于交流50HZ，额定电压220V与380V的住宅、车站、商业网和工矿企业的配电中作为对用电设备进行控制，对过载、短路、过电压和漏电超保护作用的一种成套装置。
PZ30X模数化终端组合电器分明装，暗装两种类型。
PZ40系列使用特点PZ40终端组合电器主要结构部件有透明罩、上盖、安装轨、导电排、接地线和电器开关元件等。
内装电器开关全部采用宽度为9mm模数的电器，安装于顶帽形轨道上，可根据需要任意组合，拆装迅速方便，开关元件手柄外露，带电及其它部分遮盖于上盖内部，打开门可方便地操作，使用安全可靠。
箱体上下均置进出线孔，便于接线。
安装方式为墙面安装、嵌入安装。
JM动力配电箱适用范围动力配电箱是一种根据元件型号、规格、数量设计组装成各种控制功能的配电箱，由于箱体的尺寸规格多样根据安装元件的尺寸大小可任意选择箱体使结构达到完美的组合。
规格分为：防雨箱、明装箱、暗装箱。
XL-21型动力配电箱适用范围XL-21型动力配电箱适用于工矿企业，交流频率50Hz、电压500V以下三相三线、三相四线电力系统。
作动力、照明配电用。
该产品系户内装置，用钢板折弯焊接而成，单扇右手门，刀开关操作手柄在箱前右柱上部，门上装有测量仪表、操作和信号电器，打开门后，全部电器敞露，便于检修维护，进出线采用电缆接线操作，安全可靠。
配电箱有型号，不同的厂家都有自己的型号。
国产型号有MLS、GCS、GCK GGD等，国外厂家有MD190，MNS，ArTu、Blokset、8PT等，一般标准的型号是GB7251.1。
区别：1、P-开启式低压开关柜，G-封闭式低压开关柜第二位：G-固定死，C-抽出式，H-固定、抽出混装式。
2、L（或D）-动力用，K-控制用，S-森源电气系统3、GGD较便宜，GCS、GCK为经济型。
4、GCK、GCS、MNS是低压抽出式开关柜。
5、GGD、GDH、PGL是低压固定式开关柜。
扩展资料配电箱尺寸的确定：1、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数小于20位时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加40MM，深度为开关最大深度加10MM。
2、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数大于20位时，这时候电箱需要布置为两排开关，开关宽度尺寸加起来再每边加40MM就为电箱宽度，高度为开关高度加40MM，深度为开关最大深度加10MM。
3、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果进线开关需要单独一排时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加进线开关高度加40 MM，深度为开关最大深度加10MM。
4、当电箱为动力电箱时，或动力照明电箱时，算法基本与上面相同，不过当进线大于10平方时，要考虑进线的弯曲半径一级接线端子要预留足够的空间进线，当两排布置开关时，应考虑开关的布线走线.当然电箱尺寸没有定论的，要考虑实际的安装，要看实际接线图和考虑如何安排开关布置一级开关的走线。
5、如全是微型断路器根据位数（每位18毫米）确定，PZ系列配电箱有固定尺寸，回路超出80位可在图纸标识甲方确定（字样），设备控制箱标识设备自带，进线大于185mm2，输出大于2路尽量选用柜式等。
配电箱规格型号有哪些配电箱尺寸如何确定配电箱的型号规格配电柜型号有很多，一般不同的厂家都有自己的型号。
配电箱有型号，不同的厂家都有自己的型号。
国产型号有MLS、GCS、GCK GGD等，国外厂家有MD190，MNS，ArTu、Blokset、8PT等，一般标准的型号是GB7251.1。
区别：1、P-开启式低压开关柜，G-封闭式低压开关柜第二位：G-固定死，C-抽出式，H-固定、抽出混装式。
2、L（或D）-动力用，K-控制用，S-森源电气系统3、GGD较便宜，GCS、GCK为经济型。
4、GCK、GCS、MNS是低压抽出式开关柜。
5、GGD、GDH、PGL是低压固定式开关柜。
扩展资料配电箱尺寸的确定：1、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数小于20位时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加40MM，深度为开关最大深度加10 MM。
2、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数大于20位时，这时候电箱需要布置为两排开关，开关宽度尺寸加起来再每边加40MM就为电箱宽度，高度为开关高度加4 0MM，深度为开关最大深度加10MM。
3、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果进线开关需要单独一排时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加进线开关高度加40 MM，深度为开关最大深度加10MM。
4、当电箱为动力电箱时，或动力照明电箱时，算法基本与上面相同，不过当进线大于10平方时，要考虑进线的弯曲半径一级接线端子要预留足够的空间进线，当两排布置开关时，应考虑开关的布线走线.当然电箱尺寸没有定论的，要考虑实际的安装，要看实际接线图和考虑如何安排开关布置一级开关的走线。
5、如全是微型断路器根据位数（每位18毫米）确定，PZ系列配电箱有固定尺寸，回路超出80位可在图纸标识甲方确定（字样），设备控制箱标识设备自带，进线大于185mm2，输出大于2路尽量选用柜式等。
配电箱规格型号有哪些配电箱尺寸如何确定配电箱的型号规格配电柜型号有很多，一般不同的厂家都有自己的型号。

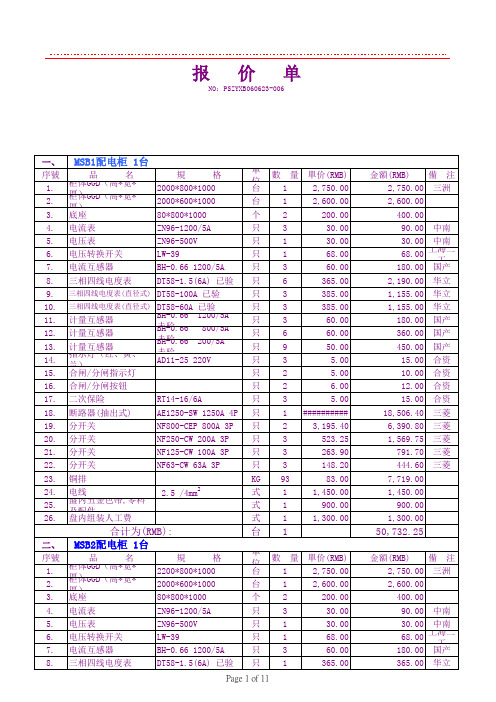

配电箱规格及参数GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。
