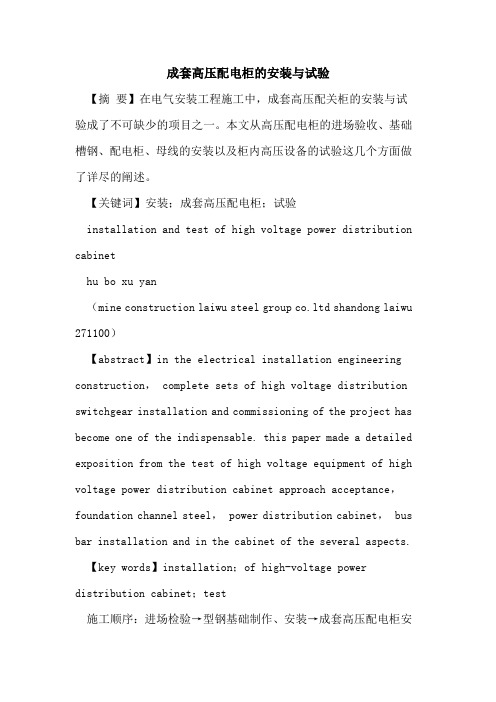

成套高压配电柜的安装与试验【摘要】在电气安装工程施工中，成套高压配关柜的安装与试验成了不可缺少的项目之一。

本文从高压配电柜的进场验收、基础槽钢、配电柜、母线的安装以及柜内高压设备的试验这几个方面做了详尽的阐述。

【关键词】安装；成套高压配电柜；试验installation and test of high voltage power distribution cabinethu bo xu yan（mine construction laiwu steel group co.ltd shandong laiwu 271100）【abstract】in the electrical installation engineering construction， complete sets of high voltage distribution switchgear installation and commissioning of the project has become one of the indispensable. this paper made a detailed exposition from the test of high voltage equipment of high voltage power distribution cabinet approach acceptance，foundation channel steel， power distribution cabinet， bus bar installation and in the cabinet of the several aspects. 【key words】installation；of high-voltage power distribution cabinet；test施工顺序：进场检验→型钢基础制作、安装→成套高压配电柜安装→母线安装→接地连接。

成套电器设备报价人员学习资料一、对电器成套设备的初步认识作为一个电器成套设备的报价员，首先要懂得什么叫电器成套设备。

电器成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。

电器成套设备主要分为：0.4kV、0.69KV、1.2KV低压开关柜；3.6KV、7.2KV、12KV、24KV中压开关柜（目前发展趋势）；40.5KV高压开关柜；动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。

产品型号主要有如下三大类：1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB技术）；名词解释：GGD——固定接线低压配电柜GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜GCS——低压抽出式开关柜MNS——低压抽出式成套开关设备2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN□-24（正在成为发展趋势）、JYN1-40.5（不推荐使用）、XGN□（JGN□）-40.5（不推荐使用）、KYN61-40.5（目前市场上主流产品）、KYN96-40.5；名词解释：KYN28-12——铠装移开式交流金属封闭开关设备3、箱变类：YBM□-12（24、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV中压开关站、35KV高压开关站。

名词解释：YBM-12——预装式箱式变电站ZGS9（11）——组合式变压器YBM-12型预装式箱式变电站，KYN28A（GZS1）系列中压中置柜、HXGN型环网柜，MNS、GCS、GCK、GGD、XL系列低压柜，XXM、XRB系列配电箱、计量箱，PK、TP系列控制屏。

第1章绪论1.1概述称套配电装置又叫成套配电柜，也是以开关为主的成套电器，故也俗称开关柜。

它用于配电系统，作为接受与分配电能之用。

据电压高低，它可分为高压开关柜和低压开关柜两大类：按装置地点的不同，又分户外式与户内式（ 10 kv 及以下的多采用户内式）；按开关电器是否可以移动，又可分为固定式和手车式。

可见，高压开关柜是成套配电设备的一种，是有由制造厂成套供应的高压配电装置。

在这种封闭或半封闭的柜中可装设各种高压电器、测量仪表、保护电器和控制开关等等。

通常一个柜就构成一个单元回路（必要时也可用两个柜），所以一个柜也就成为一个间隔。

使用时可按设计的主回路方案，选用适合各种电路间隔的开关柜，然后使可组成整个高压配电装置。

也具有占地少、安装使用及维护检修方便，适于大量生产等特点，故应用很广泛。

高压开关柜种类较多，分类方法亦有多种：按断路器的安装方式可分为固定式和手车式两大类；按柜体结构型式可分为开启式与封闭式两种；还可分为一般环境和特殊环境用（后者包括矿用、化工用、高海拔地区用等）。

按电力行业标准DL/T404-1997的定义，高压开关柜（high-voltage switchgear panel）是指由高压断路器、负荷开关、接触器、高压熔断器、隔离开关、接地开关、互感器及站用电变压器，以及控制、测量、保护、调节装置，内部连接件、辅件、外壳和支持件等组成的成套配电装置。

这种装置的内部空间以空气或复合绝缘材料作为介质，用作接受和分配电网的三相电能。

1.2高压开关柜的类型高压开关柜是3-35kV交流金属封闭开关设备的俗称，它是3-35kV电网中最大面积是配电设备。

由于国内外市场需求的日益多样化和国外代以先进技术的不断引进，20世纪80年来。

国内电器制造行业推出了几十种型号的高压开关柜产品，打破了高压开关柜过去几十年一直以少油断路器为主开关的GG-1和有限的几种手车式开关柜的落后局面。

新推出的高压开关柜所配的主开关元件有真空断路器、SF６断路器、负荷开关、接触器和熔断器。

高压成套设备（高压配电柜）是指在电压3kV及以上，频率50Hz 及以下的电力系统中运行的户内和户外交流开关设备。

主要用于电力系统（包括发电厂、变电站、输配电线路和工矿企业等用户）的控制和保护，既可根据电网运行需要将一部分电力设备或线路投入或退出运行，也可在电力设备或线路发生故障时将故障部分从电网快速切除，从而保证电网中无故障部分的正常运行及设备、运行维修人员的安全。

因此，高压成套设备是非常重要的输配电设备，其安全、可靠运行对电力系统的安全、有效运行具有十分重要的意义。

低压成套设备是指380V及以下电压等级中使用的成套设备。

后者是从安全角度来考虑的，但二者并不矛盾，因为在发配电系统中，低压电器是指380V配电系统，因此，在实际工作中，低压成套是指380V及以下电压等级中使用的电器设备。

那么高低压的成套设备一般有哪些？一、高压成套设备高压成套设备按其功能和作用的不同，可以分为：（1）元件及其组合: 包括断路器、隔离开关、接地开关、重合器、分断器、负荷开关、接触器、熔断器以及上述元件组合而成的负荷开关-熔断器组合电器、接触器-熔断器（F-C）组合电器、隔离负荷开关、熔断器式开关、敞开式组合电器等。

（2）成套设备：将上述元件及其组合与其他电器产品（诸如变压器、电流互感器、电压互感器、电容器、电抗器、避雷器、母线、进出线套管、电缆终端和二次元件等）进行合理配置，有机地组合于金属封闭外壳内，具有相对完整使用功能的产品。

如金属封闭开关设备(开关柜)、气体绝缘金属封闭开关设备（GIS）和高压/低压预装式变电站等。

二、低压成套设备低压成套设备包含低压开关柜，配电盘，控制箱，开关箱等电气设备。

以上内容由河南垠兴小编为大家提供，如有疑问欢迎点击咨询河南垠兴电力设备有限公司！河南省垠兴电力设备有限公司是国家电网公司协议库存项目指定供应商，是集科研、生产、安装、科技贸易于一体的高新科技单位。

本公司技术力量雄厚，拥有教授、工程师、硕士50多名，主要从事电能质量的监测和治理、电力设备的设计制造、安防工程及计算机、电子通讯等业务。

马路边高压配电柜相关规定高低压配电柜顾名思义就是电力供电系统中用于进行电能分配、控制、计量以及连接线缆的配电设备，一般供电局、变电所都是用高压开关柜，然后经变压器降压低压侧引出到低压配电柜，低压配电柜在到各个用电的配电盘，控制箱，开关箱，里面就是通过将一些开关、断路器、熔断器、按钮、指示灯、仪表、电线之类保护器件组装成一体达到设计功能要求的配电装置的设备。

俗称：高低压开关柜或高低压电气成套设备。

配电箱是数据上的海量参数，一般是构成低压林按电气接线，要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱。

正常运行时可借助手动或自动开关接通或分断电路。

配电箱具有体积小、安装简便，技术性能特殊、位置固定，配置功能独特、不受场地限制，应用比较普遍，操作稳定可靠，空间利用率高，占地少且具有环保效应的特点。

1、配电箱、开关箱的箱体材料，一般选用钢板，亦可选用绝缘板，但不宜选用木质材料。

2、电箱、开关箱应安装端正、牢固、不得倒置、歪斜。

固定式配电箱、开关箱的下底与地面垂直具体应大于1.3m、小于或者等于1.5m；移动式分配电箱、开关箱的下底与地面垂直的距离应大于等于0.6m、小于等于1.5m。

3、进入高压配电柜的电源线，严禁用插销连接。

4、电箱之间的距离不宜太远。

分配电箱与开关箱的距离不超过30m。

开关箱与固定式用电设备的水平距离不宜超过3m。

5、每台用电设备应有各自的专用的开关箱。

施工现场每台用电设备应有各自专用的开关箱，且必须满足“一机一闸一漏”要求，严禁用同一个开关电器直接控制两台及两台以上用电设备（包含插座）。

开关箱中必须设漏电保护器，其额定漏电动作电流应不大于30ma，漏电动作时间应不大于0.1s。

6、为了确保安全，所有配电箱门应配锁，不得在配电箱和开关箱内挂接或插接其他临时用电设备，开关箱内严禁放置杂物。

7、配电箱（柜）的外涂层颜色应根据甲方的要求进行静电喷塑，涂层应附着牢固，颜色均匀，无皱纹、剥落、斑点、漏喷等不良现象，在距离1米处观察无明显色差和反光，表面平整、干净，无凹坑、划痕等损伤现象。

高压开关柜基本知识1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。

2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。

3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。

4.母排位置相序对应关系：表1-1相别漆色母线安装相互位置垂直水平引下线A相黄上远左B相绿中中中C相红下近右5.防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。

表1-2防护等级简称定义IP1X 防止直径大于50mm的物体1.防止直径大于50mm的固体进入壳内；2.防止人体某一大面积部分（如手）意外触及壳内带电部分或运动部件IP2X 防止直径大于12.5mm的物体1.防止直径大于12.5mm的固体进入壳内；2.防止手触及壳内带电部分或运动部件IP3X 防止直径大于2.5mm的物体1.防止直径大于2.5mm的固体进入壳内；2.防止厚度(直径)大于2.5mm工具或金属线触及柜内带电部分或运动部件IP4X 防止直径大于1mm的物体1.防止直径大于1mm的固体进入壳内；2.防止厚度(直径)大于1mm工具或金属线触及柜内带电部分或运动部件IP5X 防尘1.能防止灰尘进入达到影响产品的程度；2.完全防止触及柜内带电部分或运动部件IP6X 尘密1.完全防止灰尘进入壳内；2.完全防止触及柜内带电部分或运动部件二、开关柜的主要特点：1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。

一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。

高压成套配电柜技术要求（10KV）乙方保证提供符合本技术规范书要求和有关最新工业标准的优质产品，即使是在合同签订之后，甲方也有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由双方共同商定。

本技术规范书要求所使用的标准如遇与乙方所执行的标准发生矛盾时，按其中较高的标准执行。

本技术规范书要求的条款为订货合同的附件，与合同正文具有同等效力。

一、高压开关柜主要技术性能参数要求1.1 高压开关柜柜型要求1.1.1 本次项目采用柜型。

（注：柜型由需求方确定选择品牌柜或组合柜，或者对柜型不作要求，品牌柜和组合柜均可选择。

）1.1.2 项目采用采用品牌柜时，须从公司品牌库里的施耐德、西门子和ABB三个品牌中进行选择，招投标时乙方须明确说明其拟采用的品牌，并填写下面品牌柜型号确认表（见下表1）。

表1 乙方拟采用的品牌柜型号确认表1.1.3 项目采用组合柜时，开关柜品牌须从公司执行的品牌库中的高压成套组合柜的品牌表中选择，招投标时乙方须明确说明其拟采用的品牌，并填写下面组合柜型号确认表（见下表2）。

表2 乙方拟采用的组合柜型号确认表1.1.4乙方选择的品牌型号须满足设计要求，并须经甲方确认认可，若甲方提出异议，乙方须与甲方沟通，并详细说明其选择是符合公平原则，是符合设计要求，是行业公认、惯用的，符合国家现行标准和规范要求，且选择的配置情况等于或优于本技术规格书的要求，才能为甲方所接收。

否则，甲方有权要求乙方进行修正调整。

1.1.5 开关柜及主要元件品牌型号确定后，乙方后期不得以成本等原因提出调整要求，甲方可在产品制造及采购前，基于自身情况提出调整要求，在知会乙方后，乙方应立即响应（一个工作日内），并与甲方基于公平原则协商解决。

1.1.6 开关柜型号不管是采用品牌柜还是采用组合柜，其主要技术性能参数均需满足下面1.2和1.3要求，即：本技术要求中的高压开关柜配置基本要求和高压开关柜其他技术要求。

1.2 高压开关柜配置基本要求1.2.1 本技术要求提出的是高压开关柜最低限度的技术条件，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合本技术要求和国家规范及工业标准的优质产品。

1、从图上看，一共有5台低压配电柜，分别为：1AA、2AA、3AA、4AA、5AA。

其中1AA为电源进线柜，2AA为无功补偿柜，其他三台柜为馈线柜。

以上5台柜可以套定额3024-5，工程量5台，系统图上的东西都在厂家出厂时就已安装好，不用另外套，除了母线；
2、因为要将5个柜子的母线串在一起，所以通常情况下母线要在现场安装。

现在有些做法是厂家安装母线（害怕出现安装质量问题，容易扯皮），也有些施工单位安装，厂家出技术人员指导。

做预算时，很难知道是什么做法，所以一般要套带形母线安装定额3023-22。

工程量就是5个柜子的宽度（柜子一般宽0.8m），共四根（三火一零），母线工程量为4*（5*0.8）=16m。

母线的主材已包含在配电柜的价格中，不再另计；
3、配电柜一般安装在10#槽钢上（按图纸说明），槽钢一般在柜子的前、后两侧，所以工程量为2*（5*0.8）=8m，套定额3024-124；
4、还有一些试验要套。

为1kV以下交流供电3021-12，工程量为馈线6系统（按深圳计算规则，脱扣器额定电流大等于100A的断路器）；母线系统调试30211-43，工程量1段；避雷器试验30211-45，工程量1组；电容器试验30211-46，工程量2组。

成套配电板、控制柜(屏、台）和动力、照明配电箱（盘)安装工艺标准一、适用范围本工艺标准适用于电压为10KV以下及一般工业民用建筑、石化装置、工业生产线等电气安装工程成套配电柜及动力开关柜、控制柜、电源柜、动力配电箱的安装。

二、编制依据1、《建筑电气工程施工质量验收规范》(GB 50303－2002)；2、《电气装置安装工程盘、柜及二次回路线施工及验收规范》（GB 50171－92)；3、《建筑工程施工质量验收统一标准》（GB 50300－2001）；4、《电气装置安装工程电气设备交接试验标准》(GB 50150－91)；三、基本规定1、建筑电气工程施工现场的质量管理，除应符合现行国家标准《建筑工程施工质量验收统一标准》（GB50300－2001）的3。

0。

1规定餐具,尚应符合下列规定：1.1 安装电工、焊工、起重吊装工和电气调试人员等，按有关要求持证上岗。

1。

2 安装和调试用各类计量器具，应检定合格，使用时应在有效期内.2、动力和照明工程的漏电保护装置应做模拟动作实验.3、接地（PE)或接零（PEN）支线必须单独与接地（PE)或接零（PEN)干线相连接，不得串联连接.4、高压电气设备和布线系统及继电保护系统的交接试验，必须符合现行国家标准《电气装置安装工程电气设备交接试验标准》（GB50150－91)的规定.5、高低压成套配电柜、蓄电池、不间断电源柜、控制柜（屏、台）用动力、照明配电箱（盘）应符合下列规定:5.1 查验合格证和随带技术文件，实行生产许可证和安全认可证制度的产品,有许可证编号的安全认证标志，不间断电源有出厂实验记录.5.2 外观检查:有铭牌，柜内元器件无损坏丢失，接线无脱焊或松动，蓄电池内电池壳体无碎裂、漏液，充油、充气设备无泄漏，涂层完整，无明显碰撞凹陷.6、成套配电柜、控制柜(屏、台)和动力、照明配电箱（盘）安装应按下列程序进行:6。

1 埋设的基础型钢和柜、屏、台下的电缆沟等相关建筑物，检查合格，才能安装柜、屏、台。
