CCM-4型 磁力仪

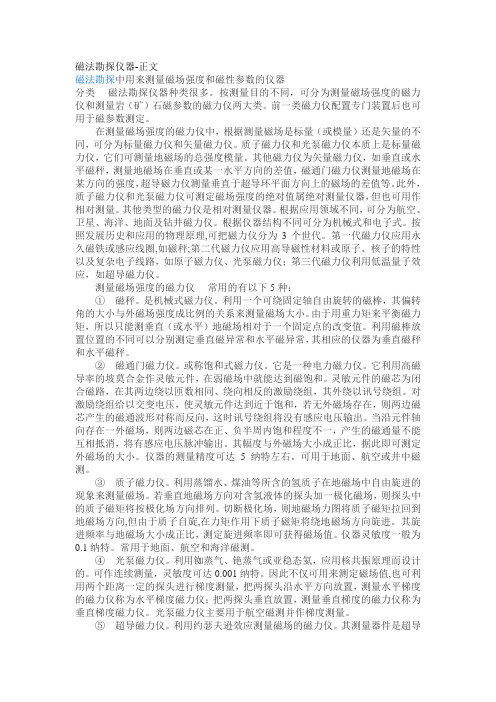

磁法勘探仪器-正文磁法勘探中用来测量磁场强度和磁性参数的仪器分类磁法勘探仪器种类很多。

按测量目的不同，可分为测量磁场强度的磁力仪和测量岩（矿）石磁参数的磁力仪两大类。

前一类磁力仪配置专门装置后也可用于磁参数测定。

在测量磁场强度的磁力仪中，根据测量磁场是标量（或模量）还是矢量的不同，可分为标量磁力仪和矢量磁力仪。

质子磁力仪和光泵磁力仪本质上是标量磁力仪，它们可测量地磁场的总强度模量。

其他磁力仪为矢量磁力仪，如垂直或水平磁秤，测量地磁场在垂直或某一水平方向的差值，磁通门磁力仪测量地磁场在某方向的强度，超导磁力仪测量垂直于超导环平面方向上的磁场的差值等。

此外，质子磁力仪和光泵磁力仪可测定磁场强度的绝对值属绝对测量仪器，但也可用作相对测量。

其他类型的磁力仪是相对测量仪器。

根据应用领域不同，可分为航空、卫星、海洋、地面及钻井磁力仪。

根据仪器结构不同可分为机械式和电子式。

按照发展历史和应用的物理原理,可把磁力仪分为3个世代。

第一代磁力仪应用永久磁铁或感应线圈,如磁秤;第二代磁力仪应用高导磁性材料或原子、核子的特性以及复杂电子线路，如原子磁力仪、光泵磁力仪；第三代磁力仪利用低温量子效应，如超导磁力仪。

测量磁场强度的磁力仪常用的有以下5种：①磁秤。

是机械式磁力仪。

利用一个可绕固定轴自由旋转的磁棒，其偏转角的大小与外磁场强度成比例的关系来测量磁场大小。

由于用重力矩来平衡磁力矩，所以只能测垂直（或水平）地磁场相对于一个固定点的改变值。

利用磁棒放置位置的不同可以分别测定垂直磁异常和水平磁异常，其相应的仪器为垂直磁秤和水平磁秤。

②磁通门磁力仪。

或称饱和式磁力仪。

它是一种电力磁力仪。

它利用高磁导率的坡莫合金作灵敏元件，在弱磁场中就能达到磁饱和。

灵敏元件的磁芯为闭合磁路，在其两边绕以匝数相同、绕向相反的激励绕组，其外绕以讯号绕组。

对激励绕组给以交变电压，使灵敏元件达到近于饱和，若无外磁场存在，则两边磁芯产生的磁通波形对称而反向，这时讯号绕组将没有感应电压输出。

CCM-4 型磁力仪使用说明书✧感谢您使用CCM-4磁力仪，我们将尽力为您提供使用、维修及各种技术服务。

✧在您使用仪器之前请务必仔细阅读《使用维护说明书》，严格按照说明书中的要求操作、维护。

北京吉祥天地科技有限公司联系人：周晓敏联系电话：135****3936地址：北京市海淀区昆明湖南路9号云航大厦一、概述CCM-4型磁力仪为单轴磁通门磁力仪，其工作原理是将一磁通门传感器吊装在探头内，通过电缆将其所测得的磁场强度信号送到主机进行处理，并用4½位数字表头显示出测量结果。

由于传感器是垂直吊装，因而其测量值是磁传感器处地磁场的垂直分量。

该仪器可用于铁矿、有色金属矿床的磁法勘探，同时也可用于探测铁磁地下埋设物，如：自来水管、铸铁管道、含钢筋的混凝土管道等。

为满足记录地磁日变及地震观测的需要，本仪器专门设有模拟输出，用户可接记录仪进行无人值守观测记录。

该产品的最大特点：●轻便，性能稳定可靠。

●高分辨率，宽量程。

●抗50Hz及其它电磁干扰能力强。

二、主要技术指标：探测对象：铁磁性物体及含有铁磁物质的载体，地磁场的日变观测参数：地磁场的垂直分量传感器：外壳尺寸Φ65mm×150mm,硅油阻尼的自动调平系统（±1°范围内）里程：±19999nT ±0.5%（纳特）分辨率：1 nT地磁补偿范围：35,000 nT -55,000 nT粗调：1）35,000-40,000 nT2）40,000-45,000 nT3) 45,000-50,000 nT4）50,000-55,000 nT细调：5000 nT，10圈，线性连续可调转向差：≤±100 nT（水泡在记号圈内，探头自旋360°读数最大最小之差）电源：16只AA型镍氢可充电电池（1400mAH）整体耗电：约100mA工作环境温度：-10℃—+50℃显示方式：4½位液晶数字显示主机尺寸：190mm×65mm×230mm传感器支杆尺寸：Φ24mm×1075mm传输电缆： 2.5m主机重量： 2.0kg传感器重量：0.45kg三、成套性：1．CCM-4磁力仪主机1台2．CCM-4传感器1只3．专用充电器1只4．专用传感器三脚架1只5．专用传感器支杆1套6．主机—传感器电缆2条7．背带1条8．技术文件1）CCM—4磁力仪使用维护说明书1份2）CCM—4磁力仪检验卡1页3) CCM—4磁力仪装箱单1页4）CCM—4磁力仪检验合格证1张9．仪器包装箱1只四、操作使用方法：1．CCM-4磁力仪主机内配有专用镍氢可充电电池，使用前先按下主机面板上“电源”开关，并分别按下“电池”“+”和“-”，此时表头显示数字均应大于9.600，否则应对电池充电，其方法是：将仪器底部标有“充电，输出”字样插座上的黑色橡皮护罩拔下，将专用充电器的插头插入并顺时针旋紧锁圈，吧充电器电源插头接通220伏市电，此时充电器的电流表和电压表均应有显示，充若干小时后充电器面板左边的电流表指示变小或在零与350mA之间摆动，说明电池已充满，即可拔下充电器重复起始工作方法，检查电池电压是否满足工作条件，若满足即可投入使用。

磁力仪的介绍测量磁场强度和方向的仪器的统称。

测量地磁场强度的磁力仪可分为绝对磁力仪和相对磁力仪两类。

绝对磁力仪测定值的准确度由仪器本身的某些物理常数所确定；相对磁力仪测定值的准确度只有与绝对磁力仪比测后，才能确定。

一、磁力仪的类别按照磁力仪的发展历史，以及它应用的物理原理，可分为：第一代磁力仪它是应用永久磁铁与地磁场之间相互力矩作用原理，或利用感应线圈以及辅助机械装置。

如机械式磁力仪、感应式航空磁力仪等。

第二代磁力仪它是应用核磁共振特性，利用高磁导率软磁合金，以及专门的电子线路。

如质子磁力仪，光泵磁力仪，及磁通门磁力仪等。

第三代磁力仪它是利用低温量子效应，即超导磁力仪。

磁力仪按其内部结构及工作原理，大体上可分为：①机械式磁力仪如悬丝式磁秤、刃口式磁秤等；②电子式磁力仪如质子磁力仪、光泵磁力仪、磁通门磁力仪等。

磁力仪按其测量的地磁场参数及其量值。

可分为：①相对测量仪器如悬丝式垂直磁力仪等，它是测量地磁场垂直分量Z的相对差值；②绝对测量仪器如质子磁力仪等，它是测量地磁场总强度T的绝对值；不过亦可测量相对值，或梯度值。

若按测量地磁要素或磁异常的不同，可分为：①测量地磁要素的仪器：如测量地磁倾角的地磁感应仪，测量地磁偏角的磁偏计，以及测量水平强度的地磁经纬仪等；②测量磁异常的各种相对测量磁力仪。

若从使用磁力仪的领域来看，它们可分为：地面磁力仪，航空磁力仪，海洋磁力仪，以及井中磁力仪。

若从测量磁参数的角度可分为：专门测量岩石磁参数的仪器有：无定向磁力仪、旋转磁力仪等；其它的质子、超导等磁力仪可兼测磁参数。

二、磁力仪的几个主要技术指标技术指标是反映仪器总体性能的技术数据，通常包括：灵敏度、精密度、准确度、稳定性、测程范围等等。

灵敏度系指磁力仪反映地磁场强度最小变化的能力（敏感程度）。

有时也称作分辨率。

对于用数码显示器读取磁场值的仪器（如质子磁力仪），在其读数装置上估读的最小可辨别的变化，称为显示灵敏度（或读数能力），如1nT/字，0.1nT/字等。

2024年磁力仪测量安全操作使用规定1、为一种精密的测量仪器，磁力仪应该放在干燥阴凉的仪器房内，以确保仪器的电子不受潮。

2、仪器通电前注意电源电压，对于磁力仪，最重要的是对拖曳电缆和探头的维护。

3、注意检查各接头的连接，特别是水下探头接头要严格密封。

一定要注意连接在绞车上的接头，防止接头被绞车擦坏。

开动绞车前要断开仪器电源。

4、保证电源电压的正常，收放电缆时务必断开仪器电源。

5、探头不容许有任何磁性污染，收回探头后要用清水冲洗，探头外壳螺丝只能用铜制的，不能用其他螺丝代替。

6、探头时一定要有专人在船尾指挥，尤其是探头在靠近船尾时，以防探头被碰坏，电缆、探头不宜放在阳光下曝晒，应存放在阴凉处。

7、对于G-881磁力仪，上线时要按开始记录按钮。

8、密切注意仪器模拟记录，如果记录曲线放生明显变化，应立即查明是仪器本身问题还是外部干扰（如无线电通讯、磁暴、、地磁扰动等），抑或海底地形地貌、地质体等因素引起的。

9、海上测量时，一条测线应力求一次做完，若分段测量，则应尽量将连接点选择在平静的磁场区。

10、查线的布设垂直于主测线，应选在磁场比较平稳的地区，用于平定测量的精度。

11、G-881探头应在水下一定深度，以消除涌浪、海浪引起的海涨磁，即要根据实际情况注意控制船速，在作业前进行水深校正。

12、在磁暴和强磁扰期间，应该停止野外磁测工作，避免那些严重的地磁扰动覆盖在地磁异常上。

13、日变站应设在周围磁场稳定、无外在干扰（如有外物移动、远离交通、附近无高压电源电线等）、周围地势平坦开阔且阴凉的地方，要早于开工前1h启动，晚于手工1h关闭。

14、做船磁方位实验时，应根据外业实际观测情况在工区选取一平静场区，确定一中心点，做8个方位试验。

注意一定要保证船的航向。

而且要选在晚上进行，以防止较大的日变、磁扰或磁暴的影响。

2024年磁力仪测量安全操作使用规定（2）____年磁力仪测量安全操作使用规定第一章总则第一条为了确保磁力仪的正常运行，保护人员生命安全和设备财产安全，制定本规定。

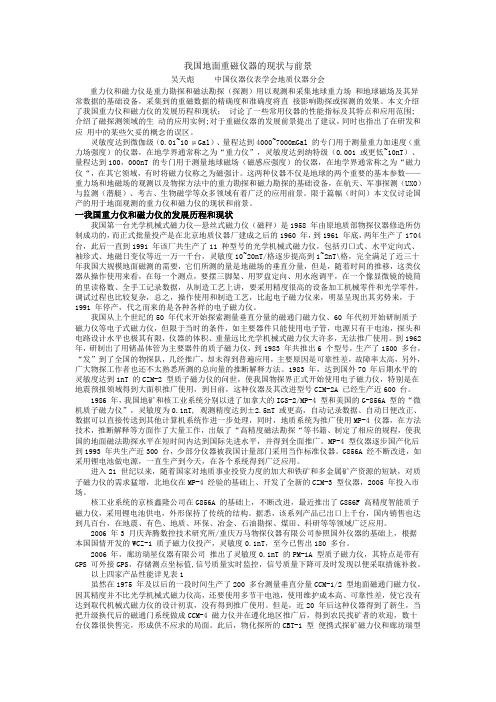

我国地面重磁仪器的现状与前景吴天彪中国仪器仪表学会地质仪器分会重力仪和磁力仪是重力勘探和磁法勘探（探测）用以观测和采集地球重力场和地球磁场及其异常数据的基础设备，采集到的重磁数据的精确度和准确度将直接影响勘探或探测的效果。

本文介绍了我国重力仪和磁力仪的发展历程和现状；讨论了一些常用仪器的性能指标及其特点和应用范围; 介绍了磁探测领域的生动的应用实例;对于重磁仪器的发展前景提出了建议，同时也指出了在研发和应用中的某些欠妥的概念的误区。

灵敏度达到微伽级（0.01~10 μGal）、量程达到4000~7000mGal 的专门用于测量重力加速度（重力场强度）的仪器，在地学界通常称之为“重力仪”，灵敏度达到纳特级（0.001 或更低~10nT）、量程达到100，000nT 的专门用于测量地球磁场（磁感应强度）的仪器，在地学界通常称之为“磁力仪“，在其它领域，有时将磁力仪称之为磁强计。

这两种仪器不仅是地球的两个重要的基本参数——重力场和地磁场的观测以及物探方法中的重力勘探和磁力勘探的基础设备，在航天、军事探测（UXO）与监测（潜艇）、考古、生物磁学等众多领域有着广泛的应用前景。

限于篇幅（时间）本文仅讨论国产的用于地面观测的重力仪和磁力仪的现状和前景。

一我国重力仪和磁力仪的发展历程和现状我国第一台光学机械式磁力仪—悬丝式磁力仪（磁秤）是1958 年由原地质部物探仪器修造所仿制成功的，而正式批量投产是在北京地质仪器厂建成之后的1960 年，到1961 年底，两年生产了1704 台，此后一直到1991 年该厂共生产了11 种型号的光学机械式磁力仪，包括刃口式、水平定向式、袖珍式、地磁日变仪等近一万一千台，灵敏度10~20nT/格逐步提高到1~2nT\格，完全满足了近三十年我国大规模地面磁测的需要，它们所测的量是地磁场的垂直分量，但是，随着时间的推移，这类仪器从操作使用来看，在每一个测点，要摆三脚架、用罗盘定向、用水泡调平，在一个像显微镜的镜筒的里读格数、全手工记录数据，从制造工艺上讲，要采用精度很高的设备加工机械零件和光学零件，调试过程也比较复杂，总之，操作使用和制造工艺，比起电子磁力仪来，明显呈现出其劣势来，于1991 年停产，代之而来的是各种各样的电子磁力仪。

磁力仪测量安全操作使用规定
磁力仪是一种被广泛应用于工业领域的设备，用于测量磁场强度和磁力。

为了确保安全操作和正确使用，以下是一些磁力仪的使用规定：
1. 在使用磁力仪之前，必须仔细阅读并理解使用说明书。

遵循正确的操作步骤和注意事项。

2. 在操作磁力仪之前，必须戴上适当的个人防护装备，如安全眼镜、手套等，以保护自己的安全。

3. 磁力仪要放置在平稳的表面上，确保其稳定性。

避免在不稳定的表面上使用，以防止设备倾倒或摔落。

4. 在使用磁力仪时，要确保周围没有磁性物体或磁性材料，以免干扰测试结果。

5. 在使用磁力仪时，要小心避免与其他金属物体碰撞。

碰撞可能会损坏磁力仪或影响测试结果的准确性。

6. 在操作过程中，要避免磁力仪接触到水或其他液体。

液体可能会损坏设备或影响测试结果。

7. 使用磁力仪时应始终保持警惕，避免手指或其他部位接触到感应区域，以防止受伤。

8. 注意测量时的环境温度和湿度，因为这些参数可能会影响磁场的强度。

9. 当磁力仪不使用时，应将其存放在干燥、避光的地方，远离任何磁性物体。

总之，磁力仪是一种敏感的设备，使用时必须小心谨慎，遵循正确的操作步骤和注意事项，以确保安全和测试结果的准确性。
