空调系统设备调试及系统测试方案1. 背景随着现代建筑需求的增加,空调系统在建筑中扮演着重要的角色。
为了确保空调系统能够正常运行,设备的调试和系统的测试至关重要。
2. 设备调试设备调试是指对空调系统中的设备进行测试和调整,以确保其正常运行和最佳性能。
以下是设备调试的步骤:1. 首先,对空调设备进行外观检查,确保其完好无损。
2. 然后,检查设备的电气接线,包括电源线、控制线和信号线,确保连接正确。
3. 接下来,打开空调设备的电源,检查设备的各项功能是否正常。
4. 对于空调设备的参数设置,按照设备制造商的说明进行设置。
5. 使用温度计和湿度计检查空调设备的温度和湿度传感器的准确性。
6. 调整空调设备的风速和风向,以确保空气流动的均匀性。
7. 对于多个空调设备的系统,进行联调测试,确保设备之间的协调运行。
3. 系统测试系统测试是对整个空调系统进行测试,以确保其在不同工况下的稳定性和性能。
以下是系统测试的步骤:1. 首先,对空调系统的主控制器进行设置,包括温度设定、湿度设定和时间设定等。
2. 模拟不同的工况,例如高温、低温、高湿度和低湿度等,测试系统在不同工况下的响应能力。
3. 测试空调系统在不同风速和风向下的均匀性和舒适性。
4. 检查系统的自动控制功能,包括温度调节、湿度调节和风速调节等。
5. 对于多个空调系统的集中控制系统,进行整体测试,确保系统之间的协调运行。
6. 检查空调系统的数据记录功能,包括温度记录、湿度记录和能耗记录等。
4. 结论通过设备的调试和系统的测试,可以确保空调系统的正常运行和最佳性能。
同时,定期的维护和保养也是确保空调系统长期稳定运行的关键。
建议根据设备制造商的要求和建筑使用情况,制定定期维护计划,并严格执行。
以上为空调系统设备调试及系统测试方案的概述。
具体的步骤和注意事项应根据具体情况进行细化和补充。
多联机空调系统调试、试运行与验收1一般规定1.1多联机空调(热泵)系统安装完毕投入使用前,必须进行系统调试、试运行及验收。
1.2多联机空调(热泵)系统工程验收前,应进行系统运行效果检验。
1.3多联机空调(热泵)系统工程空调水系统的调试运转、检验及验收应符合现行国家标准《建筑给水排水及采暖工程施工质量验收规范》GB50243的规定。
1.4调试过程应有调试记录,逐项填写运行数据。
2调试设备2.1系统调试所使用的测量仪器和仪表,性能应稳定可靠,其精度等级及最小分度值应满足测试要求,并应符合国家现行有关计量法规及检定标准的规定。
2.2系统调试时应对电气线路进行检查,并应符合下列规定:1)电源线、通讯线和线控器接线应连接牢固。
2)电源线的绝缘电阻值应大于1MΩ,接地电阻应小于等于4Ω。
3)电源电压波动应处在规定值的±10%以内,不应使用临时电源调试。
4)室外机的电源电压及相序应满足相关要求。
5)室内机的供电应在同一回路上。
6)应在完成各项检查之后,试运转的12h之前接通电源,或按产品技术文件的要求进行压缩机预热。
7)机组接线线径应满足功率要求。
2.3调试设备时应对室内、外机进行检查,并应符合下列规定:1)检查室外机的外观及周围环境;2)室外机安装应牢固并配有减震垫,排水措施应符合要求;3)室内机的进出风口或面板的安装应符合要求;4)系统管路及冷凝水管的保温应符合要求;2.4真空作业应符合下列规定:1)真空泵的真空度应在-0.1MPa(-755mmHg)以下、排气量为2~4L/s、带止回阀,且不应使用已对其它类型制冷剂系统抽真空的真空泵;2)歧管压力表应同时连接真空泵与室外机的气、液管,不应只接其中一根管。
歧管压力表连接管应保证完好无损,无泄漏;3)真空作业时,不应打开室外机截止阀;4)真空泵工作2小时以上且系统压力应能达到-0.1MPa(-755mmHg)以下。
若真空泵运转2h以上,还达不到-0.1MPa(-755mmHg)以下,应继续抽真空1小时,若仍达不到要求的真空度,继续查漏补焊,直至系统真空度达到-0.1MPa(-755mmHg)以下为合格;5)真空干燥完成后,放置1小时,以真空压力不上升为符合规定。
空调制冷系统的调试与运行说明对于新安装和大修后的制冷系统,必须进行运转调试,以鉴定、完善整个系统的质量和性能。
调试的内容主要包括:调整蒸发温度;合理的冷凝温度;检验吸气温度;排气温度及过冷温度;校验自动保护元件的调定值等。
这些温度参数直接影响了制冷机的性能(如制冷量及功率消耗等),因而必须对其进行调整,使之稳定在合理的范围之内。
一、调整蒸发温度1、根据冷间温度来确定蒸发温度对于冷藏设备来说,冷间温度是指食品的冷藏温度;对于空调设备来说,冷间温度是指房间温度。
制冷装置运行的最终目标,就是要达到用户所需求的冷间温度。
正常情况下,冷间温度主要由蒸发温度来控制。
蒸发温度(制冷剂的沸点)直接影响着被冷却介质的温度(如载冷剂、冷媒水和空气),被冷却介质的温度又决定着冷间的温度。
从传热学角度考虑,蒸发温度与冷间温度的差值越大,传热效果越好。
但是,若温差过大,则意味着蒸发温度过低。
从制冷原理得知,在冷凝压力不变的情况下,蒸发温度越低,制冷剂的流量和单位制冷量就越小,制冷系数也就越低。
因此,蒸发温度的调整过程,就是选择一个合理传热温差的过程。
理论与实践证明:蒸发器以空气作为传热介质时,空气为自然对流,传热温差一般取8~12℃;空气为强制对流,传热温差一般取5~8℃。
蒸发器以冷媒水或载冷剂为传热介质时,传热温差一般取4~6℃。
2、调整蒸发温度主要依靠调整蒸发压力在保证最大制冷量的前提下,蒸发压力的调整一般通过调整膨胀阀的开启度来实现。
膨胀阀的开启度越小,则制冷剂的循环量就越低,蒸发器内的制冷剂就相对减少,使制冷剂的沸腾量小于压缩机的吸气量,蒸发器内的压力就会降低。
反之,膨胀阀的开启度越大,则蒸发压力越高。
在调试过程中,通常近似地把压缩机的吸气压力看作蒸发器中制冷剂的蒸发压力,与此压力相应的饱和温度即为蒸发温度。
把蒸发温度和冷间温度的差值与上述合理温差进行比较,可得知蒸发压力的调整是否合适。
例如:在墙排管式冷藏库中,当R22压缩机,从饱和热理性质表可查出R22当前吸气压力对应的蒸发温度约- 25℃,在直接冷却系统中,通常要求蒸发温度比冷间温度低5~10℃,那么在-25℃蒸发温度下,能满足冷间温度保持- 15~20℃的要求。
空调控制系统调试方案1.背景空调控制系统是一个关键的设备,它能够监测和控制房间的温度和湿度,确保良好的室内环境。
在空调系统安装完成之后,需要进行调试和测试,以保证其正常运行和满足设计要求。
2.目标本调试方案的目标是确保空调控制系统的正常工作,并满足以下要求:- 空调控制系统能够准确感知和监测房间的温度和湿度。
- 空调控制系统能够根据设定的温度和湿度范围自动调节空调的运行状态。
- 空调控制系统能够实现远程控制和监测。
3.调试步骤步骤一:检查硬件设备- 确保所有空调控制系统的硬件设备连接稳固无松动。
- 检查传感器的接线,确保接线正确并紧固。
- 检查通信设备的连接,确保与其他设备的通信正常。
步骤二:系统设置- 确保空调控制系统的时间设定正确,并与其他设备同步。
- 设置房间温度和湿度的监测范围,并调整传感器的敏感度。
- 在系统中设置空调运行的温度和湿度范围,并选择合适的运行模式。
步骤三:调试测试- 运行空调控制系统,观察温度和湿度的变化。
- 根据设定的温度和湿度范围,检查空调的运行状态是否调节正常。
- 测试远程控制和监测功能,确保远程控制的稳定性和准确性。
步骤四:记录和评估- 记录每次调试测试的结果,包括温度、湿度和空调的运行状态。
- 根据调试测试的结果,评估空调控制系统是否满足设计要求。
- 如有需要,进行进一步的调整和优化,直到系统满足要求。
4.注意事项- 在进行调试之前,确保所有的安全措施已经采取,并遵循相关的安全操作规程。
- 在调试过程中,注意保持清洁和整洁,确保设备的正常运行。
- 如遇到问题或困难,及时与相关专业人员进行沟通和解决。
以上是空调控制系统调试方案的简要介绍,希望能对调试工作有所帮助。
如果有任何问题或需要进一步的指导,请随时与我联系。
空调系统调试施工方法空调系统调试施工方法是确保空调设备正常运行,并达到预期效果的重要步骤。
本文将介绍一种常用的空调系统调试施工方法,以帮助读者了解该过程并进行相关操作。
1. 空调系统调试前的准备在开始调试之前,需要进行一些准备工作。
首先,确认空调系统的设计图纸和相关资料是否齐全,并熟悉空调系统的主要构成部分及安装位置。
其次,检查空调设备是否完好无损,并确保所有连接线路正确连接。
最后,检查空调系统的供电情况和电源线路安装是否符合规范。
2. 空调系统调试流程空调系统的调试流程主要包括如下几个步骤:2.1 确认空调设备的工作状态在开始调试之前,先确认空调设备的工作状态是否正常。
检查空调设备的控制面板,确保其处于关闭或待机状态。
2.2 调试空调系统的电气连接首先,检查主机电源及控制线路的接线是否正常,确保电气连接可靠。
然后,对所有电气元件进行全面检查,如接触器、继电器、保险丝等。
2.3 调试空调系统的管路连接对空调系统的管路连接进行检查,确保所有的冷媒管、热媒管和水管连接正确、紧固。
特别是冷媒管道,要进行泄漏测试,确保无漏气现象。
2.4 设置空调系统的运行参数根据设计要求和环境条件,设置空调系统的运行参数。
主要包括温度设定、风速设定、湿度设定等参数。
确保这些参数符合使用要求,并能实现舒适的室内环境。
2.5 进行空调系统的初步调试开启空调设备的主电源,并按照设备说明书的要求进行初步调试。
主要包括开启空调设备的主机,检查制冷剂压力、电流和温度变化等情况。
通过初步调试,可以了解空调设备的工作状态,为后续进一步调试做准备。
2.6 调试空调设备的各项功能针对空调设备的各项功能,逐一进行调试。
包括制冷功能、制热功能、除湿功能和送风功能等。
通过逐项调试,确保空调设备的各项功能正常运行,并具备满足使用要求的能力。
2.7 调试空调系统的自动控制功能对于具备自动控制功能的空调系统,需要进行自动控制部分的调试。
包括温控器、湿控器、定时器等的调整和设置。

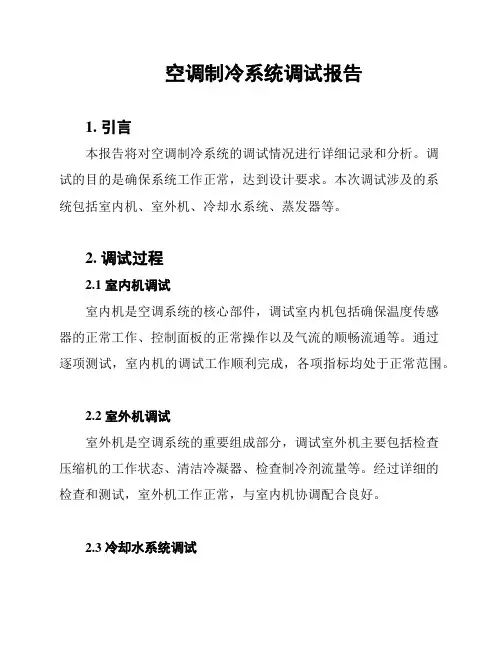

空调制冷系统调试报告1. 引言本报告将对空调制冷系统的调试情况进行详细记录和分析。
调试的目的是确保系统工作正常,达到设计要求。
本次调试涉及的系统包括室内机、室外机、冷却水系统、蒸发器等。
2. 调试过程2.1 室内机调试室内机是空调系统的核心部件,调试室内机包括确保温度传感器的正常工作、控制面板的正常操作以及气流的顺畅流通等。
通过逐项测试,室内机的调试工作顺利完成,各项指标均处于正常范围。
2.2 室外机调试室外机是空调系统的重要组成部分,调试室外机主要包括检查压缩机的工作状态、清洁冷凝器、检查制冷剂流量等。
经过详细的检查和测试,室外机工作正常,与室内机协调配合良好。
2.3 冷却水系统调试冷却水系统是空调制冷系统的关键组成部分,通过调试进行冷却水系统工作状态的监测和优化。
在本次调试中,我们检查了冷却水泵的工作情况、冷却塔的效果和水流量等参数,并进行了相应的调整,确保冷却水系统的稳定运行。
2.4 蒸发器调试蒸发器是空调制冷系统的重要环节,调试蒸发器旨在保证其正常的换热效果和制冷效果。
我们检查了蒸发器的工作状态、蒸发温度和制冷剂流量等关键指标,并根据需要进行了相应的调整和优化。
3. 结论通过对空调制冷系统的详细调试,我们发现系统工作正常,各项指标处于正常范围。
室内机、室外机、冷却水系统和蒸发器等关键组件均工作稳定,能够满足设计要求。
调试报告的编制也证实了系统的可靠性和性能优越性。
4. 建议为确保长期稳定运行,建议定期检查和维护空调制冷系统,包括室内机、室外机、冷却水系统和蒸发器等。
及时发现和排除故障,保障系统的正常运行,延长系统使用寿命。
5. 参考文献。
空调系统调试规范及标准1. 概述空调系统调试是确保空调系统正常运行和提供舒适环境的重要步骤。
本文档旨在规范空调系统调试的流程和标准,以确保达到预期的效果。
2. 调试前准备在进行空调系统调试之前,应完成以下准备工作:- 确认空调系统安装完毕并符合设计要求;- 检查空调设备和零部件的完好性及连接情况;- 确保空调系统的电源供应正常。
3. 调试流程3.1 初始调试初始调试阶段的目标是确保整个空调系统的基本功能正常。
1. 启动空调系统,检查所有设备的运行状态,并观察是否有异常噪音或异味。
2. 检查空调系统的温度和湿度传感器,确保其精确度和准确性。
3. 根据设计要求,调整空调系统的工作模式和温度设置,以达到舒适环境和节能的目标。
4. 检查空调系统的通风和风流情况,确保空气流通良好。
3.2 精细调试精细调试阶段的目标是进一步优化空调系统的性能和能效。
1. 检查空调设备的空气过滤器,并清洁或更换,以保证空气质量和系统运行效果。
2. 测量和调整空调系统的回风和送风温度,确保室内温度的稳定性。
3. 调整空调系统的湿度控制功能,以满足不同环境的需求。
4. 检查空调系统的排水系统,确保排水通畅。
4. 调试标准空调系统调试应符合以下标准:- 空调系统应能够达到设计要求的温度和湿度范围。
- 空调系统的运行噪音应控制在合理范围内。
- 空调系统应具有良好的通风和风流环境。
- 空调系统应符合能效要求,能够提供节能的运行模式。
5. 结语本文档为空调系统调试提供了规范和标准,以保证空调系统的正常运行和提供舒适的环境。
在实施调试时,请始终遵守相关要求,确保安全和效果。
*请注意,以上仅为示例文档,具体的调试规范和标准应根据实际情况和设计要求来确定。
*。
空调系统试运行与调试操作内容1、冷却水系统的调试冷却水系统的调试在冷却水系统试运行后期进行。
在系统工作正常的情况下,用压力表测定水泵的压力,用钳形电流表测定水泵电机的运转电流,要求压力和电流不应显现大幅波动。
用流量计对管路的流量进行调整,系统调整平衡后,冷却水流量应符合设计要求,允许偏差为20%,冷却水总流量测试结果与设计流量的偏差不应大于10%。
多台冷却塔并联运行时,各冷却塔的进、出水量应达到均衡一致。
布水器喷嘴前的压力应调整到设计值,压力不足会使水颗粒过大,影响降温效果;压力过大会产生雾化,加添水量消耗。
2、冷冻水系统的调试启动冷冻水泵,对管路进行清洗,由于冷冻水系统的管路长而且多而杂,系统内的清洁度又要求较高,因此,在清洗时要求严格、认真,必需反复多次,直到水质干净为止。
水质充足要求后,开启冷水机组蒸发器、空调机组、风机盘管的进水阀,关闭旁通阀,进行冷冻水管路的充水工作。
在充水时,要注意在系统的各个最高点的自动排气阀处进行排气。
充水完成后,启动冷冻水泵,使系统运行正常。
用流量计对管路的流量进行调整,系统平衡调整后,各空调机组的冷冻水水流量应符合设计要求,允许偏差为20%,冷冻水总流量测试结果与设计流量的偏差不应大于10%。
3、制冷压缩机试运行与调试制冷压缩机试运转的目的是检验压缩机的装配质量,并使机器的各运动部件初步的磨合,以保证机器正常运行时的良好机械状态。
制冷压缩机是制冷系统的心脏,它的正常运转是整个制冷系统正常运行的紧要保证。
每台制冷压缩机在制造厂出厂前虽然均已按国家有关标准的规定进行了出厂试运转。
但是由于运输、存放等原因,对于安装完毕的压缩机,在投入正常运转之前,仍先要进行试运转,以便为整个系统的试运行制造条件。
一般情况下,试运行分三步进行,即无负荷试车、空气负荷试车、制冷剂负荷试车。
无负荷试车:无负荷试车亦称不带阀无负荷试车。
也就是指试车时不装吸、排气阀和气缸盖。
该项试车的目的是检查除吸、排气阀外的制冷压缩机的各运动部件装配质量,如活塞环与气缸套、连杆大头轴承与曲轴、连杆大头轴承与活塞销等的装配间隙是否合理,检查各运动部件的润滑情况是否正常。

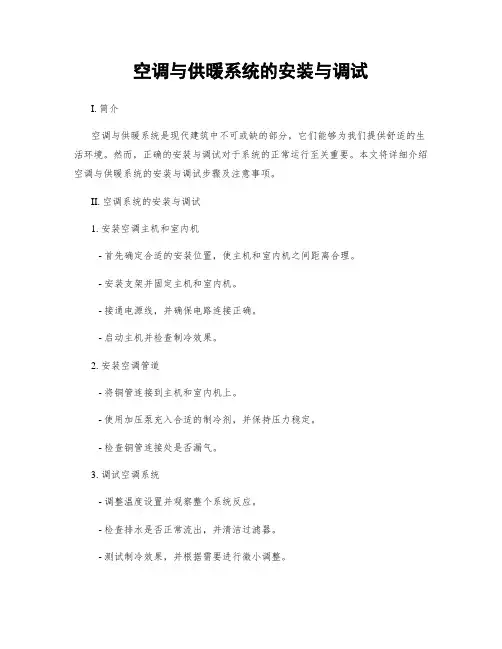

空调与供暖系统的安装与调试I. 简介空调与供暖系统是现代建筑中不可或缺的部分,它们能够为我们提供舒适的生活环境。
然而,正确的安装与调试对于系统的正常运行至关重要。
本文将详细介绍空调与供暖系统的安装与调试步骤及注意事项。
II. 空调系统的安装与调试1. 安装空调主机和室内机- 首先确定合适的安装位置,使主机和室内机之间距离合理。
- 安装支架并固定主机和室内机。
- 接通电源线,并确保电路连接正确。
- 启动主机并检查制冷效果。
2. 安装空调管道- 将铜管连接到主机和室内机上。
- 使用加压泵充入合适的制冷剂,并保持压力稳定。
- 检查铜管连接处是否漏气。
3. 调试空调系统- 调整温度设置并观察整个系统反应。
- 检查排水是否正常流出,并清洁过滤器。
- 测试制冷效果,并根据需要进行微小调整。
III. 供暖系统的安装与调试1. 安装供暖锅炉和散热器- 确定锅炉的合适位置,并将其安装好。
- 安装散热器并确保与锅炉之间连接良好。
- 检查供水管道和回水管道的连接。
2. 排气系统的安装- 根据建筑结构和需求选择适当的排气方式。
- 确保排气管道畅通,并检查是否存在泄漏。
3. 调试供暖系统- 启动锅炉并检查其正常运行状态。
- 调整温度设置以达到舒适的室内温度。
- 检查所有散热器是否工作正常,没有异常噪音。
IV. 注意事项1. 寻求专业帮助安装与调试空调与供暖系统可能需要专业技术人员进行操作,建议寻求专业师傅或公司的帮助,避免不必要的麻烦和损失。
2. 定期维护与清洁空调与供暖系统在长时间使用后可能会积灰、结冰等问题,应定期进行维护与清洁。
及时更换过滤器,并保持通风良好。
3. 安全第一在安装与调试过程中,要确保操作人员的安全。
遵循正确的操作流程,使用适当的工具和设备。
V. 总结正确的安装与调试对于空调与供暖系统的正常运行至关重要。
本文介绍了空调和供暖系统的安装与调试步骤,包括主机和室内机的安装、管道连接、排气系统的设置以及系统的调试过程。
