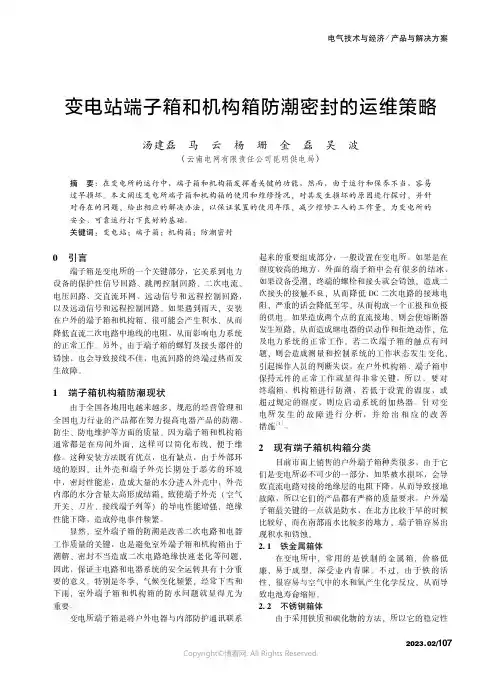

变电站端子箱和机构箱防潮密封的运维策略汤建磊　马　云　杨　珊　金　磊　吴　波（云南电网有限责任公司昆明供电局）摘　要：在变电所的运行中，端子箱和机构箱发挥着关键的功能，然而，由于运行和保养不当，容易过早损坏。

本文阐述变电所端子箱和机构箱的使用和维修情况，对其发生损坏的原因进行探讨，并针对存在的问题，给出相应的解决办法，以保证装置的使用年限，减少维修工人的工作量，为变电所的安全、可靠运行打下良好的基础。

关键词：变电站；端子箱；机构箱；防潮密封０　引言端子箱是变电所的一个关键部分，它关系到电力设备的保护性信号回路、跳闸控制回路、二次电流、电压回路、交直流环网、远动信号和远程控制回路，以及远动信号和远程控制回路。

如果遇到雨天，安装在户外的端子箱和机构箱，很可能会产生积水，从而降低直流二次电路中地线的电阻，从而影响电力系统的正常工作。

另外，由于端子箱的螺钉及接头部件的锈蚀，也会导致接线不佳，电流回路的终端过热而发生故障。

１　端子箱机构箱防潮现状由于全国各地用电越来越多，规范的经营管理和全国电力行业的产品都在努力提高电器产品的防潮、防尘、防电维护等方面的质量。

因为端子箱和机构箱通常都是在房间外面，这样可以简化布线，便于维修。

这种安装方法既有优点，也有缺点，由于外部环境的原因，让外壳和端子外壳长期处于恶劣的环境中，密封性能差，造成大量的水分进入外壳中，外壳内部的水分含量太高形成结霜，致使端子外壳（空气开关、刀片、接线端子列等）的导电性能增强，绝缘性能下降，造成停电事件频繁。

显然，室外端子箱的防潮是改善二次电路和电器工作质量的关键，也是避免室外端子箱和机构箱由于潮解、密封不当造成二次电路绝缘快速老化等问题，因此，保证主电路和电器系统的安全运转具有十分重要的意义。

特别是冬季，气候变化频繁，经常下雪和下雨，室外端子箱和机构箱的防水问题就显得尤为重要。

变电所端子箱是将户外电器与内部防护通讯联系起来的重要组成部分，一般设置在变电所。

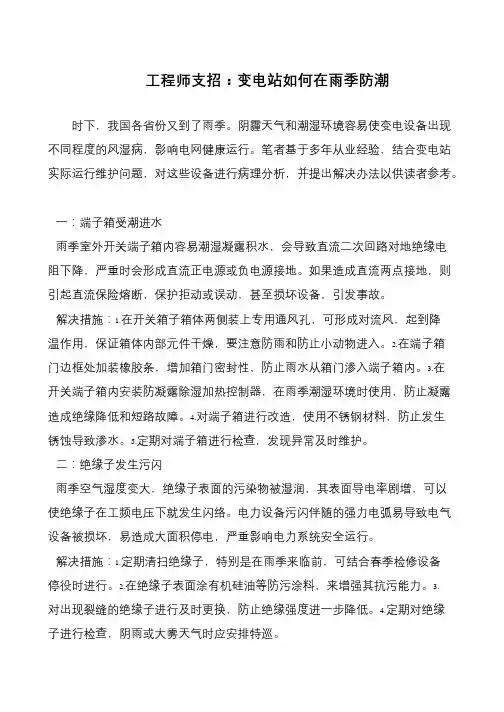

工程师支招：变电站如何在雨季防潮
时下，我国各省份又到了雨季。

阴霾天气和潮湿环境容易使变电设备出现不同程度的风湿病，影响电网健康运行。

笔者基于多年从业经验，结合变电站实际运行维护问题，对这些设备进行病理分析，并提出解决办法以供读者参考。

一：端子箱受潮进水
雨季室外开关端子箱内容易潮湿凝露积水，会导致直流二次回路对地绝缘电阻下降，严重时会形成直流正电源或负电源接地。

如果造成直流两点接地，则引起直流保险熔断，保护拒动或误动，甚至损坏设备，引发事故。

解决措施：1.在开关箱子箱体两侧装上专用通风孔，可形成对流风，起到降
温作用，保证箱体内部元件干燥，要注意防雨和防止小动物进入。

2.在端子箱
门边框处加装橡胶条，增加箱门密封性，防止雨水从箱门渗入端子箱内。

3.在
开关端子箱内安装防凝露除湿加热控制器，在雨季潮湿环境时使用，防止凝露造成绝缘降低和短路故障。

4.对端子箱进行改造，使用不锈钢材料，防止发生
锈蚀导致渗水。

5.定期对端子箱进行检查，发现异常及时维护。

二：绝缘子发生污闪
雨季空气湿度变大，绝缘子表面的污染物被湿润，其表面导电率剧增，可以使绝缘子在工频电压下就发生闪络。

电力设备污闪伴随的强力电弧易导致电气设备被损坏，易造成大面积停电，严重影响电力系统安全运行。

解决措施：1.定期清扫绝缘子，特别是在雨季来临前，可结合春季检修设备
停役时进行。

2.在绝缘子表面涂有机硅油等防污涂料，来增强其抗污能力。

3. 对出现裂缝的绝缘子进行及时更换，防止绝缘强度进一步降低。

4.定期对绝缘
子进行检查，阴雨或大雾天气时应安排特巡。

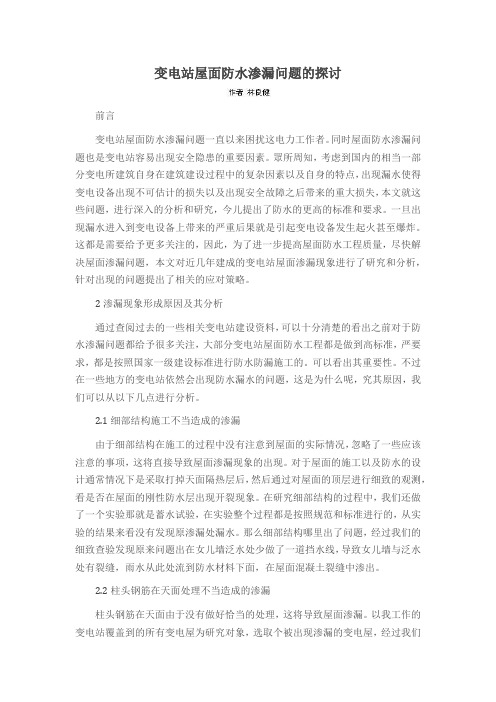

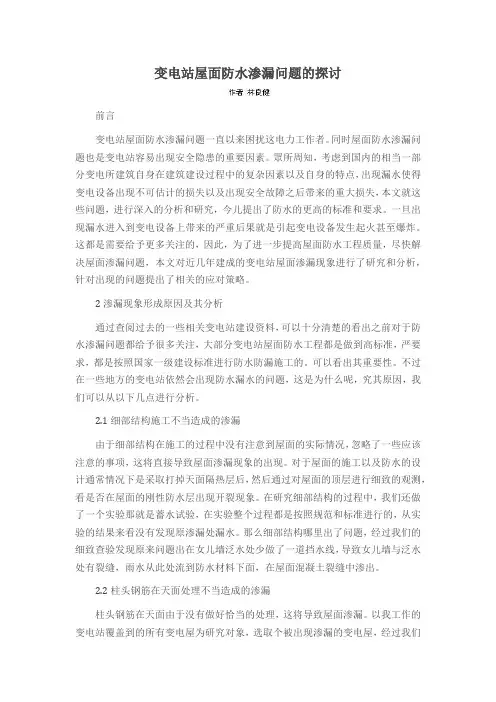

变电站屋面防水渗漏问题的探讨前言变电站屋面防水渗漏问题一直以来困扰这电力工作者。

同时屋面防水渗漏问题也是变电站容易出现安全隐患的重要因素。

眾所周知，考虑到国内的相当一部分变电所建筑自身在建筑建设过程中的复杂因素以及自身的特点，出现漏水使得变电设备出现不可估计的损失以及出现安全故障之后带来的重大损失，本文就这些问题，进行深入的分析和研究，今儿提出了防水的更高的标准和要求。

一旦出现漏水进入到变电设备上带来的严重后果就是引起变电设备发生起火甚至爆炸。

这都是需要给予更多关注的，因此，为了进一步提高屋面防水工程质量，尽快解决屋面渗漏问题，本文对近几年建成的变电站屋面渗漏现象进行了研究和分析，针对出现的问题提出了相关的应对策略。

2渗漏现象形成原因及其分析通过查阅过去的一些相关变电站建设资料，可以十分清楚的看出之前对于防水渗漏问题都给予很多关注，大部分变电站屋面防水工程都是做到高标准，严要求，都是按照国家一级建设标准进行防水防漏施工的。

可以看出其重要性。

不过在一些地方的变电站依然会出现防水漏水的问题，这是为什么呢，究其原因，我们可以从以下几点进行分析。

2.1细部结构施工不当造成的渗漏由于细部结构在施工的过程中没有注意到屋面的实际情况，忽略了一些应该注意的事项，这将直接导致屋面渗漏现象的出现。

对于屋面的施工以及防水的设计通常情况下是采取打掉天面隔热层后，然后通过对屋面的顶层进行细致的观测，看是否在屋面的刚性防水层出现开裂现象。

在研究细部结构的过程中，我们还做了一个实验那就是蓄水试验，在实验整个过程都是按照规范和标准进行的，从实验的结果来看没有发现原渗漏处漏水。

那么细部结构哪里出了问题，经过我们的细致查验发现原来问题出在女儿墙泛水处少做了一道挡水线，导致女儿墙与泛水处有裂缝，雨水从此处流到防水材料下面，在屋面混凝土裂缝中渗出。

2.2柱头钢筋在天面处理不当造成的渗漏柱头钢筋在天面由于没有做好恰当的处理，这将导致屋面渗漏。

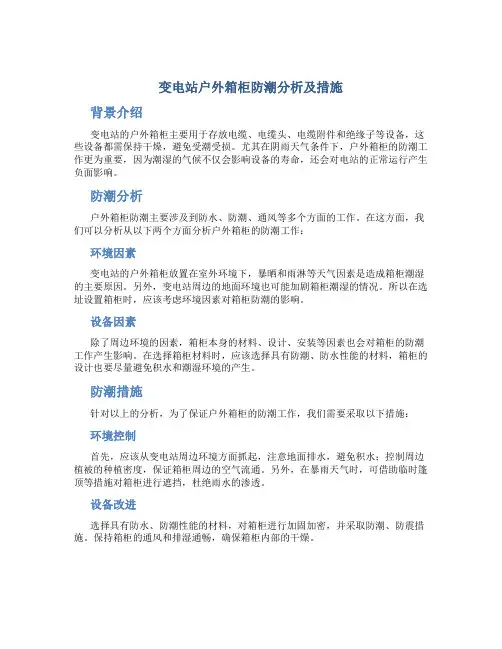

变电站户外箱柜防潮分析及措施背景介绍变电站的户外箱柜主要用于存放电缆、电缆头、电缆附件和绝缘子等设备，这些设备都需保持干燥，避免受潮受损。

尤其在阴雨天气条件下，户外箱柜的防潮工作更为重要，因为潮湿的气候不仅会影响设备的寿命，还会对电站的正常运行产生负面影响。

防潮分析户外箱柜防潮主要涉及到防水、防潮、通风等多个方面的工作。

在这方面，我们可以分析从以下两个方面分析户外箱柜的防潮工作：环境因素变电站的户外箱柜放置在室外环境下，暴晒和雨淋等天气因素是造成箱柜潮湿的主要原因。

另外，变电站周边的地面环境也可能加剧箱柜潮湿的情况。

所以在选址设置箱柜时，应该考虑环境因素对箱柜防潮的影响。

设备因素除了周边环境的因素，箱柜本身的材料、设计、安装等因素也会对箱柜的防潮工作产生影响。

在选择箱柜材料时，应该选择具有防潮、防水性能的材料，箱柜的设计也要尽量避免积水和潮湿环境的产生。

防潮措施针对以上的分析，为了保证户外箱柜的防潮工作，我们需要采取以下措施：环境控制首先，应该从变电站周边环境方面抓起，注意地面排水，避免积水；控制周边植被的种植密度，保证箱柜周边的空气流通。

另外，在暴雨天气时，可借助临时篷顶等措施对箱柜进行遮挡，杜绝雨水的渗透。

设备改进选择具有防水、防潮性能的材料，对箱柜进行加固加密，并采取防潮、防震措施。

保持箱柜的通风和排湿通畅，确保箱柜内部的干燥。

周期性维护周期性的维护和检查是保证箱柜防潮功能的重要手段。

定期清理箱柜内部的碎屑和水迹，在检查箱柜内部防潮、排湿设备是否正常工作。

总结变电站户外箱柜防潮分析及措施需要从多个方面考虑，在环境、设备和维护方面都需要采取相应的措施。

每年雨季来临前，要对箱柜进行一次全面的检查和维护，保证箱柜的正常运行。

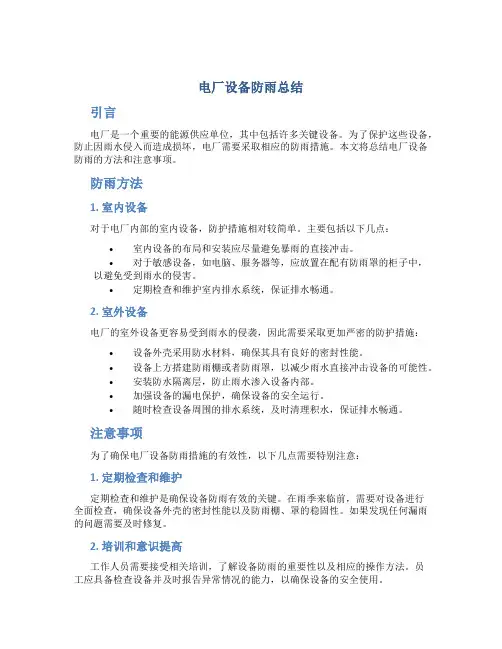

电厂设备防雨总结引言电厂是一个重要的能源供应单位，其中包括许多关键设备。

为了保护这些设备，防止因雨水侵入而造成损坏，电厂需要采取相应的防雨措施。

本文将总结电厂设备防雨的方法和注意事项。

防雨方法1. 室内设备对于电厂内部的室内设备，防护措施相对较简单。

主要包括以下几点：•室内设备的布局和安装应尽量避免暴雨的直接冲击。

•对于敏感设备，如电脑、服务器等，应放置在配有防雨罩的柜子中，以避免受到雨水的侵害。

•定期检查和维护室内排水系统，保证排水畅通。

2. 室外设备电厂的室外设备更容易受到雨水的侵袭，因此需要采取更加严密的防护措施：•设备外壳采用防水材料，确保其具有良好的密封性能。

•设备上方搭建防雨棚或者防雨罩，以减少雨水直接冲击设备的可能性。

•安装防水隔离层，防止雨水渗入设备内部。

•加强设备的漏电保护，确保设备的安全运行。

•随时检查设备周围的排水系统，及时清理积水，保证排水畅通。

注意事项为了确保电厂设备防雨措施的有效性，以下几点需要特别注意：1. 定期检查和维护定期检查和维护是确保设备防雨有效的关键。

在雨季来临前，需要对设备进行全面检查，确保设备外壳的密封性能以及防雨棚、罩的稳固性。

如果发现任何漏雨的问题需要及时修复。

2. 培训和意识提高工作人员需要接受相关培训，了解设备防雨的重要性以及相应的操作方法。

员工应具备检查设备并及时报告异常情况的能力，以确保设备的安全使用。

3. 应急准备应急准备在意外情况发生时起到至关重要的作用。

制定相应的应急预案，包括停电、紧急处置等措施，以应对设备受到雨水侵害的情况。

结论电厂设备防雨是确保设备正常运行和延长使用寿命的关键措施。

通过正确的防雨方法和注意事项的实施，可以有效降低设备受到雨水侵害和损坏的风险。

电厂应当制定相应的措施，加强设备防雨管理，确保电厂正常运转。

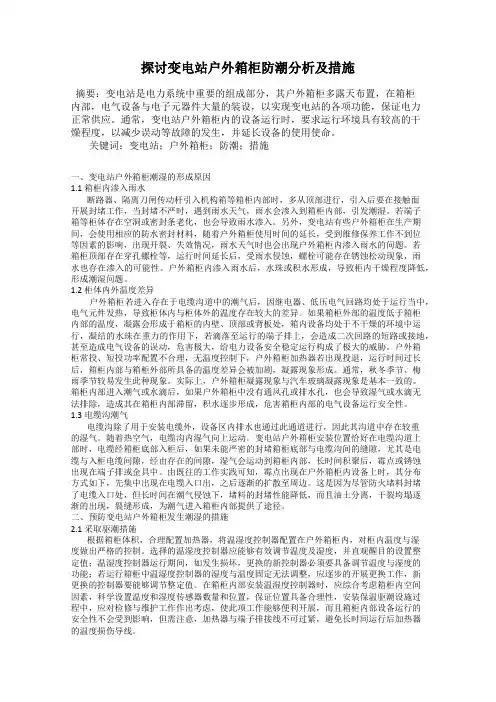

探讨变电站户外箱柜防潮分析及措施摘要：变电站是电力系统中重要的组成部分，其户外箱柜多露天布置，在箱柜内部，电气设备与电子元器件大量的装设，以实现变电站的各项功能，保证电力正常供应。

通常，变电站户外箱柜内的设备运行时，要求运行环境具有较高的干燥程度，以减少误动等故障的发生，并延长设备的使用使命。

关键词：变电站；户外箱柜；防潮；措施一、变电站户外箱柜潮湿的形成原因1.1箱柜内渗入雨水断路器、隔离刀闸传动杆引入机构箱等箱柜内部时，多从顶部进行，引入后要在接触面开展封堵工作，当封堵不严时，遇到雨水天气，雨水会渗入到箱柜内部，引发潮湿。

若端子箱等柜体存在空洞或密封条老化，也会导致雨水渗入。

另外，变电站有些户外箱柜在生产期间，会使用相应的防水密封材料，随着户外箱柜使用时间的延长，受到维修保养工作不到位等因素的影响，出现开裂、失效情况，雨水天气时也会出现户外箱柜内渗入雨水的问题。

若箱柜顶部存在穿孔螺栓等，运行时间延长后，受雨水侵蚀，螺栓可能存在锈蚀松动现象，雨水也存在渗入的可能性。

户外箱柜内渗入雨水后，水珠或积水形成，导致柜内干燥程度降低，形成潮湿问题。

1.2柜体内外温度差异户外箱柜若进入存在于电缆沟道中的潮气后，因继电器、低压电气回路均处于运行当中，电气元件发热，导致柜体内与柜体外的温度存在较大的差异。

如果箱柜外部的温度低于箱柜内部的温度，凝露会形成于箱柜的内壁、顶部或背板处，箱内设备均处于不干燥的环境中运行，凝结的水珠在重力的作用下，若滴落至运行的端子排上，会造成二次回路的短路或接地，甚至造成电气设备的误动，危害极大，给电力设备安全稳定运行构成了极大的威胁。

户外箱柜常投、短投功率配置不合理，无温度控制下，户外箱柜加热器若出现投退，运行时间过长后，箱柜内部与箱柜外部所具备的温度差异会被加剧，凝露现象形成。

通常，秋冬季节、梅雨季节较易发生此种现象。

实际上，户外箱柜凝露现象与汽车玻璃凝露现象是基本一致的。

箱柜内部进入潮气或水滴后，如果户外箱柜中没有通风孔或排水孔，也会导致湿气或水滴无法排除，造成其在箱柜内部滞留，积水逐步形成，危害箱柜内部的电气设备运行安全性。

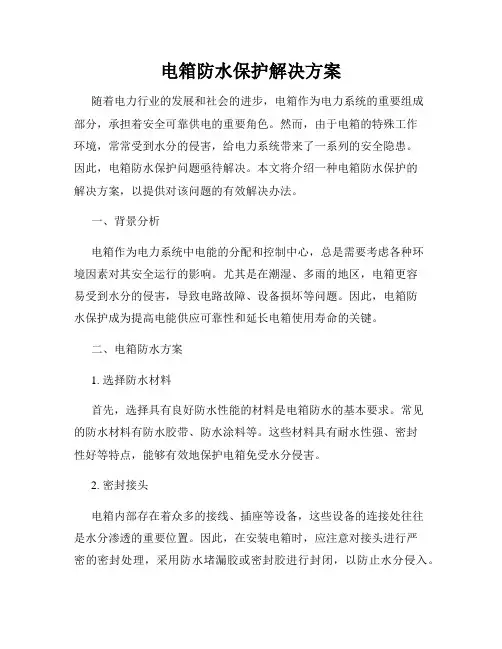

电箱防水保护解决方案随着电力行业的发展和社会的进步，电箱作为电力系统的重要组成部分，承担着安全可靠供电的重要角色。

然而，由于电箱的特殊工作环境，常常受到水分的侵害，给电力系统带来了一系列的安全隐患。

因此，电箱防水保护问题亟待解决。

本文将介绍一种电箱防水保护的解决方案，以提供对该问题的有效解决办法。

一、背景分析电箱作为电力系统中电能的分配和控制中心，总是需要考虑各种环境因素对其安全运行的影响。

尤其是在潮湿、多雨的地区，电箱更容易受到水分的侵害，导致电路故障、设备损坏等问题。

因此，电箱防水保护成为提高电能供应可靠性和延长电箱使用寿命的关键。

二、电箱防水方案1. 选择防水材料首先，选择具有良好防水性能的材料是电箱防水的基本要求。

常见的防水材料有防水胶带、防水涂料等。

这些材料具有耐水性强、密封性好等特点，能够有效地保护电箱免受水分侵害。

2. 密封接头电箱内部存在着众多的接线、插座等设备，这些设备的连接处往往是水分渗透的重要位置。

因此，在安装电箱时，应注意对接头进行严密的密封处理，采用防水堵漏胶或密封胶进行封闭，以防止水分侵入。

3. 加装防水层除了基础的防水措施外，可以在电箱周围增加一层防水层，例如安装防水膜或防水板等，以进一步提高电箱的防水效果。

这样可以形成多层防护，让电箱更加安全可靠。

4. 定期检查维护无论采取何种防水措施，定期检查和维护都是不可或缺的环节。

应定期检查电箱的防水层和密封材料的状况，若发现损坏或老化，及时进行维修或更换，以保证电箱的防水性能。

三、效果与建议通过以上的电箱防水保护解决方案，可以有效地提高电箱的防水性能，保护电力系统的安全运行。

同时，我们还要注意以下几点：1. 根据实际情况选择合适的防水材料和方法，以确保防水措施的有效性。

2. 在电箱使用过程中，要注意防水层的保护和维护，及时修补损坏部分，以延长电箱的使用寿命。

3. 做好防水措施后，仍需定期巡检和维护，确保防水效果的持久性。

总之，电箱防水保护是确保电力系统安全可靠供电的一项重要工作。

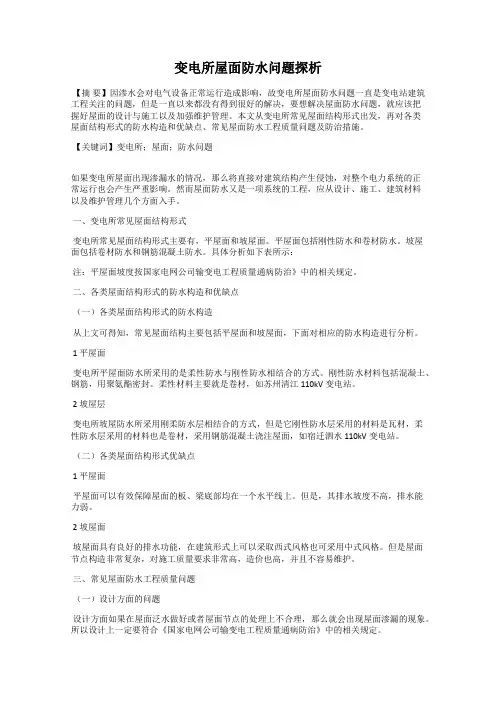

变电所屋面防水问题探析【摘要】因渗水会对电气设备正常运行造成影响，故变电所屋面防水问题一直是变电站建筑工程关注的问题，但是一直以来都没有得到很好的解决，要想解决屋面防水问题，就应该把握好屋面的设计与施工以及加强维护管理。

本文从变电所常见屋面结构形式出发，再对各类屋面结构形式的防水构造和优缺点、常见屋面防水工程质量问题及防治措施。

【关键词】变电所；屋面；防水问题如果变电所屋面出现渗漏水的情况，那么将直接对建筑结构产生侵蚀，对整个电力系统的正常运行也会产生严重影响。

然而屋面防水又是一项系统的工程，应从设计、施工、建筑材料以及维护管理几个方面入手。

一、变电所常见屋面结构形式变电所常见屋面结构形式主要有，平屋面和坡屋面。

平屋面包括刚性防水和卷材防水。

坡屋面包括卷材防水和钢筋混凝土防水。

具体分析如下表所示：注：平屋面坡度按国家电网公司输变电工程质量通病防治》中的相关规定。

二、各类屋面结构形式的防水构造和优缺点（一）各类屋面结构形式的防水构造从上文可得知，常见屋面结构主要包括平屋面和坡屋面，下面对相应的防水构造进行分析。

1 平屋面变电所平屋面防水所采用的是柔性防水与刚性防水相结合的方式。

刚性防水材料包括混凝土、钢筋，用聚氨酯密封。

柔性材料主要就是卷材，如苏州清江110kV变电站。

2 坡屋层变电所坡屋防水所采用刚柔防水层相结合的方式，但是它刚性防水层采用的材料是瓦材，柔性防水层采用的材料也是卷材，采用钢筋混凝土浇注屋面，如宿迁泗水110kV变电站。

（二）各类屋面结构形式优缺点1 平屋面平屋面可以有效保障屋面的板、梁底部均在一个水平线上。

但是，其排水坡度不高，排水能力弱。

2 坡屋面坡屋面具有良好的排水功能，在建筑形式上可以采取西式风格也可采用中式风格。

但是屋面节点构造非常复杂，对施工质量要求非常高，造价也高，并且不容易维护。

三、常见屋面防水工程质量问题（一）设计方面的问题设计方面如果在屋面泛水做好或者屋面节点的处理上不合理，那么就会出现屋面渗漏的现象。

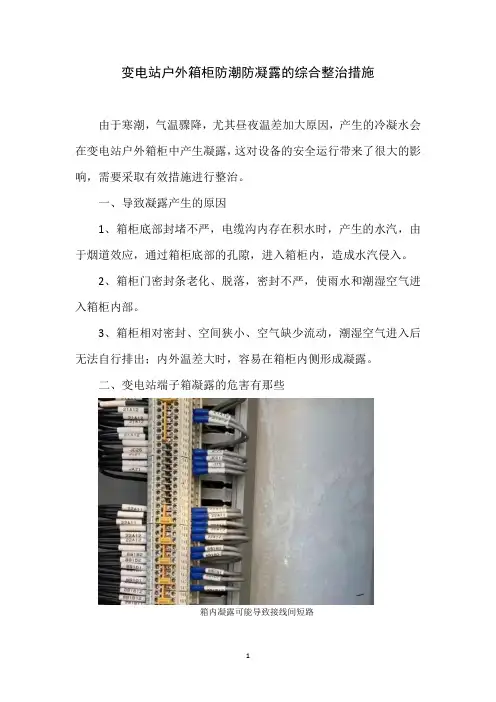

变电站户外箱柜防潮防凝露的综合整治措施由于寒潮，气温骤降，尤其昼夜温差加大原因，产生的冷凝水会在变电站户外箱柜中产生凝露，这对设备的安全运行带来了很大的影响，需要采取有效措施进行整治。

一、导致凝露产生的原因1、箱柜底部封堵不严，电缆沟内存在积水时，产生的水汽，由于烟道效应，通过箱柜底部的孔隙，进入箱柜内，造成水汽侵入。

2、箱柜门密封条老化、脱落，密封不严，使雨水和潮湿空气进入箱柜内部。

3、箱柜相对密封、空间狭小、空气缺少流动，潮湿空气进入后无法自行排出；内外温差大时，容易在箱柜内侧形成凝露。

二、变电站端子箱凝露的危害有那些箱内凝露可能导致接线间短路凝露现象容易造成设备内部继电器接点损坏、直流接地等安全隐患，严重影响一次设备的安全运行长期凝露会使设备的绝缘水平大幅降低，易造成短路引发事故。

三、防潮防凝露的综合治理思路1、封堵治理在电缆孔及拼接缝隙处，采用BBS防凝露气密封堵组料进行封堵。

利用其黏度、密度大等优势，易渗入电缆之间的微小缝隙，最大限度的阻隔潮气进入。

BBS防凝露气密封堵组料2、箱柜内环境治理（1）改善自然通风对箱柜设置合理通风，通过空气流通，降低箱柜内外温差和相对湿度。

同时借鉴开关柜综合治理方案中的相关经验，对密闭的升高层增加通风口，破坏烟道效应，减弱潮气流向箱体。

（2）改造加热器采用小功率加热器常投结合大功率加热器湿度控制的方法，合理布置加热器、传感器位置，有效降低箱柜内相对湿度。

（3）安装箱柜空调根据季节变化，合理设置启动参数，通过制冷循环，增强空气对流，控制箱柜内温度和湿度。

结合柜体双层结构，降低柜壁处温度差和柜内湿度。

（4）安装热交换机通过具有极高导热性、等温性能传热元件，过滤交换箱柜体内外空气，使箱柜内外温差保持在可控范围内；箱柜内湿度较大时，启动暖风通风，降低箱柜内空气湿度。

（5）效果比较3、安修复密封条长期运行在户外的箱柜，受外部天气影响大，对防雨水要求高。

对老化破损、密封不可靠的密封条，更换成三元乙丙橡胶材质的气囊式密封条。
