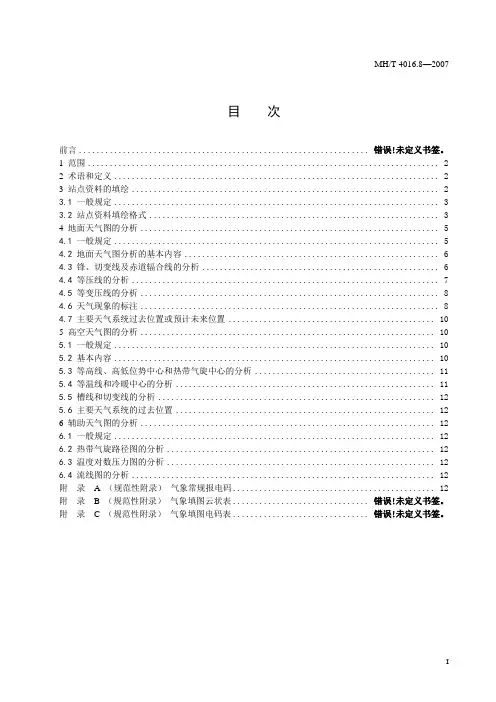

MH/T 4016.8—2007目次前言................................................................. 错误！未定义书签。

1 范围 (2)2 术语和定义 (2)3 站点资料的填绘 (2)3.1 一般规定 (3)3.2站点资料填绘格式 (3)4 地面天气图的分析 (5)4.1一般规定 (5)4.2地面天气图分析的基本内容 (6)4.3锋、切变线及赤道辐合线的分析 (6)4.4等压线的分析 (7)4.5等变压线的分析 (8)4.6天气现象的标注 (8)4.7主要天气系统过去位置或预计未来位置 (10)5 高空天气图的分析 (10)5.1一般规定 (10)5.2基本内容 (10)5.3等高线、高低位势中心和热带气旋中心的分析 (11)5.4等温线和冷暖中心的分析 (11)5.5槽线和切变线的分析 (12)5.6主要天气系统的过去位置 (12)6 辅助天气图的分析 (12)6.1一般规定 (12)6.2热带气旋路径图的分析 (12)6.3温度对数压力图的分析 (12)6.4流线图的分析 (12)附录 A （规范性附录）气象常规报电码 (12)附录 B （规范性附录）气象填图云状表.............................. 错误！未定义书签。

附录 C （规范性附录）气象填图电码表.............................. 错误！未定义书签。

民用航空气象第8部分：天气图填绘与分析1 范围MH/T 4016的本部分规定了民用航空气象业务中天气图站点资料填绘要求、天气图分析的内容和要求。

本部分适用于民用航空气象预报和填图业务。

2 术语和定义2.1天气图底图 base map of weather chart用来填写各地气象站观测记录的特制地图。

2.2天气图 weather chart反映一定时刻广大地区的天气实况或天气形势的图。

天气学分析天气图：是填有各地同一时间气象观测记录的特种地图，它描述了某一瞬间某一区域的天气情况。

天气图的分类：地面天气图(简称地面图);等压面图(简称高空图);辅助图表：剖面图,单站高空风分析图,温度--对数压力图等。

天气图的三种投影及适用范围；1.兰勃特(Lambert)正形圆锥投影(双标准纬线圆锥投影法)：适用于作中纬度地区的天气图,欧亚高空图和地面图一般都采用这种投影。

(相割的两纬圈(30°和60°)的长度与地球仪上对应处的实际长度相符，称为标准纬线。

在两标准纬线之内各纬圈的长度相应地缩小了，而在两标准纬线之外各纬圈的长度则相应地放大了)2.极射赤面投影：表现高纬度地区比较真实，一般用作北半球天气图和极地天气图。

（纬度愈低，放大率愈大）3.墨卡托(Mercator)投影：主要适用于作赤道或低纬地区的天气图底图。

（在低纬地区用这种投影与实况较为接近，而在高纬地区投影面积放大倍数太大）地面天气图分析的项目：海平面气压场、三小时变压场、天气现象和锋等。

等值线分析要遵守的四个基本规则：1.同一条等值线上要素值处处相等；2.等值线一侧的数值必须高于另一侧的数值；3．等值线不能相交，不能分枝，不能在图中中断；4．相邻两根等值线的数值必须是连续的，即其数值或者相等，或只差一个间隔。

地转风关系及在等压线分析中的应用：关系：等压线和风向平行；在北半球，观测者“背风而立，低压在左，高压在右”。

应用：但由于地面摩擦作用，风向与等压线有一定的交角，即风从等压线的高压一侧吹向低压一侧，风向和等压线的交角，在海洋上一般为15度，在陆地平原地区约为30度。

但在我国西部及西南地区大部分为山地和高原的情况下，由于地形复杂，地转风关系常常得不到满足。

地面天气图分析的技术规定：1．绘制等压线的技术规定a．在亚洲、东亚、中国区域地面天气图上，等压线每隔画一条(在冬季气压梯度很大时，也可以每隔5hPa画一条)，其等压线的数值规定为：，，，等，其余依此类推；在北半球、亚欧地面天气图上，则每隔5hPa画一条，规定绘制1000，1005，1010hPa等压线，其余依此类推。

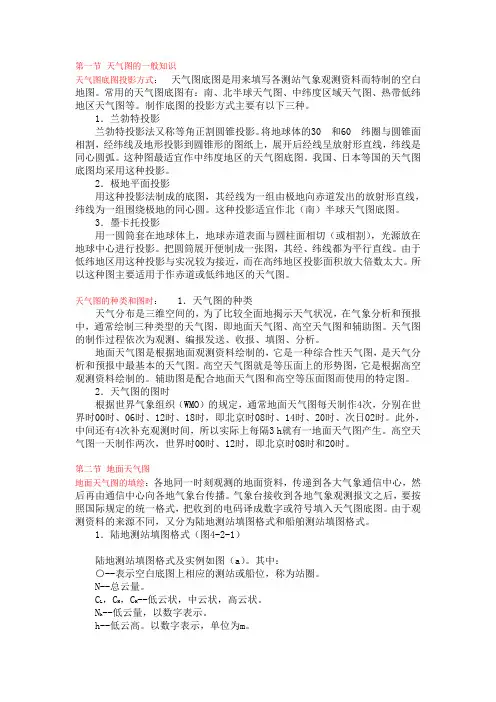

第一节天气图的一般知识天气图底图投影方式：天气图底图是用来填写各测站气象观测资料而特制的空白地图。

常用的天气图底图有：南、北半球天气图、中纬度区域天气图、热带低纬地区天气图等。

制作底图的投影方式主要有以下三种。

1．兰勃特投影兰勃特投影法又称等角正割圆锥投影。

将地球体的30和60纬圈与圆锥面相割，经纬线及地形投影到圆锥形的图纸上，展开后经线呈放射形直线，纬线是同心圆弧。

这种图最适宜作中纬度地区的天气图底图。

我国、日本等国的天气图底图均采用这种投影。

2．极地平面投影用这种投影法制成的底图，其经线为一组由极地向赤道发出的放射形直线，纬线为一组围绕极地的同心圆。

这种投影适宜作北（南）半球天气图底图。

3．墨卡托投影用一圆筒套在地球体上，地球赤道表面与圆柱面相切（或相割），光源放在地球中心进行投影。

把圆筒展开便制成一张图，其经、纬线都为平行直线。

由于低纬地区用这种投影与实况较为接近，而在高纬地区投影面积放大倍数太大。

所以这种图主要适用于作赤道或低纬地区的天气图。

天气图的种类和图时： 1．天气图的种类天气分布是三维空间的，为了比较全面地揭示天气状况，在气象分析和预报中，通常绘制三种类型的天气图，即地面天气图、高空天气图和辅助图。

天气图的制作过程依次为观测、编报发送、收报、填图、分析。

地面天气图是根据地面观测资料绘制的，它是一种综合性天气图，是天气分析和预报中最基本的天气图。

高空天气图就是等压面上的形势图，它是根据高空观测资料绘制的。

辅助图是配合地面天气图和高空等压面图而使用的特定图。

2．天气图的图时根据世界气象组织（WMO）的规定，通常地面天气图每天制作4次，分别在世界时00时、06时、12时、18时，即北京时08时、14时、20时、次日02时。

此外，中间还有4次补充观测时间，所以实际上每隔3 h就有一地面天气图产生。

高空天气图一天制作两次，世界时00时、12时，即北京时08时和20时。

第二节地面天气图地面天气图的填绘：各地同一时刻观测的地面资料，传递到各大气象通信中心，然后再由通信中心向各地气象台传播。

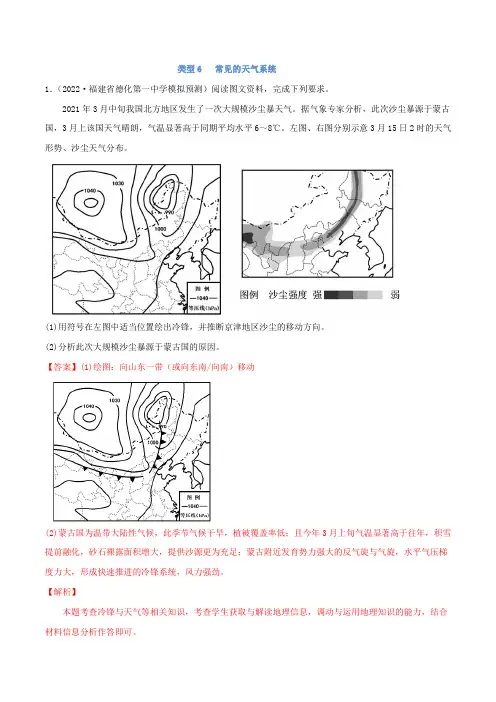

类型6 常见的天气系统1．（2022·福建省德化第一中学模拟预测）阅读图文资料，完成下列要求。

2021年3月中旬我国北方地区发生了一次大规模沙尘暴天气。

据气象专家分析，此次沙尘暴源于蒙古国，3月上该国天气晴朗，气温显著高于同期平均水平6～8℃。

左图、右图分别示意3月15日2时的天气形势、沙尘天气分布。

(1)用符号在左图中适当位置绘出冷锋，并推断京津地区沙尘的移动方向。

(2)分析此次大规模沙尘暴源于蒙古国的原因。

【答案】(1)绘图：向山东一带（或向东南/向南）移动(2)蒙古国为温带大陆性气候，此季节气候干旱，植被覆盖率低；且今年3月上旬气温显著高于往年，积雪提前融化，砂石裸露面积增大，提供沙源更为充足；蒙古附近发育势力强大的反气旋与气旋，水平气压梯度力大，形成快速推进的冷锋系统，风力强劲。

【解析】本题考查冷锋与天气等相关知识，考查学生获取与解读地理信息，调动与运用地理知识的能力，结合材料信息分析作答即可。

(1)首先，图中存在锋面气旋结构，气旋偏左侧低压槽附近存在冷锋，其移动方向向东移动。

其次，图中的冷高压推动冷空气南下，在冷高压南侧等压线从密集向稀疏过渡区域，冷空气抬升前方暖气团形成冷锋。

绘图如下：结合上图分析可知，在京津一带，受西北风的影响，沙尘主要向山东一带移动（或者说向东南、南方向移动）。

(2)蒙古国深居内陆，远离海洋，属温带大陆性气候，该季节正值初春时期，气候干旱，降水少，且植被覆盖率低，地表易裸露。

根据材料信息可知，3月上旬该国天气晴朗，气温显著高于同期平均水平6~8℃，由于该年3月上旬气温显著偏高于往年平均水平，导致积雪提前融化，地表裸露面积增大，同时加之气温升高较快，蒸发较大，使得地表更加疏松，提供的沙源更为充足。

结合图示信息可知，蒙古国受强大的反气旋和气旋的共同影响，气压梯度大，水平气压梯度力大，从而形成快速推进的冷锋系统，风力强劲，有利于沙尘的远距离输送。

2．（2022·山东潍坊·模拟预测）阅读图文资料，完成下列要求。

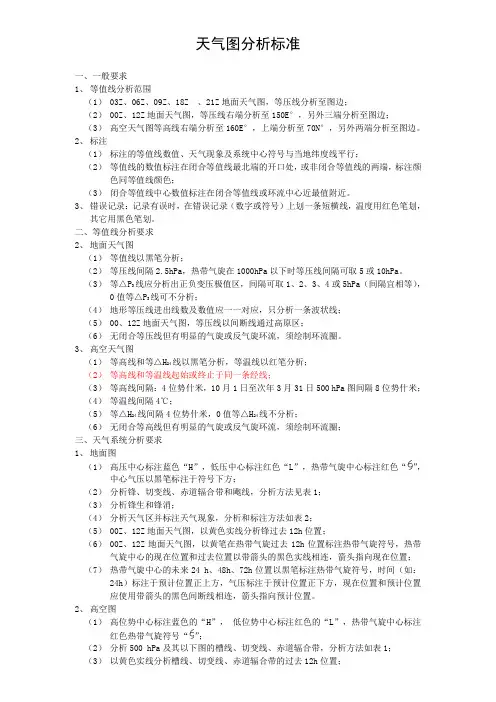

天气预报的基本知识一、天气图（一）天气图的概念天气图是指填有各地同一时间气象要素的特制地图。

在天气图底图上，填有各城市、测站的位置以及主要的河流、湖泊、山脉等地理标志。

气象科技人员根据天气分析原理和方法进行分析，从而揭示主要的天气系统，天气现象的分布特征和相互的关系。

天气图是目前气象部门分析和预报天气的一种重要工具。

1820年，德国H.W.布兰德斯将过去各地的气压和风的同时间观测记录填入地图，绘制了世界上第一张天气图。

1851 年，英国J.格莱舍在英国皇家博览会上展出第一张利用电报收集各地气象资料而绘制的地面天气图，是近代地面天气图的先驱。

20世纪30年代，世界上建立高空观测网之后，才有高空天气图。

按天气图图面范围的大小，有全球天气图、半球天气图、洲际天气图、国家范围的天气图和区域天气图等。

天气图上的气象观测记录，由世界各地的气象站用接近相同的仪器和统一的规范，在相同时间观测后迅速集中而得。

地面天气图每天绘制4次,分别用北京时间02时、08时、14时、20时（即世界时18时、00时、06时、12时）的观测资料；高空天气图一天绘制两次，用北京时间08时、20时（即世界时00时和12时）的观测资料。

（二）天气图的种类天气图一般分为地面天气图、高空天气图和辅助图三类。

若按其性质分类，可分为：①实况分析图。

按实际观测记录绘制的天气图。

②预报图。

根据天气分析或数值天气预报的结果绘制的未来24、48、72小时的天气形势预报图或天气分布预报图。

③历史天气图。

根据实况分析图印刷出版的一种历史资料。

此外，根据需要有时还绘制不同时段（如旬、月、年）某气象要素平均值分布情况的平均图、对平均值的差值分布情况的距平图等。

1.地面天气图地面天气图也称地面图，是用于分析某大范围地区某时的地面天气系统和大气状况的图。

在地面图上，各个气象观测站的相应位置上，均被数值或符号填写该站某时刻的气象要素观测记录。

所填的气象要素有：气温，露点，风向和风速，海平面气压，能见度，总云量和低云量，现时天气和过去6小时内的天气，过去6小时降水量，特殊天气现象（如雷暴、大风、冰雹）等。

1.1 天气图分析天气图是填有各地同一时间气象观测记录的特种地图，它描述了某一瞬间某一区域的天气状况。

天气图能显示各种天气系统和天气现象的分布及其相互关系，是分析判断天气变化、制作天气预报的基本工具。

一般分为地面天气图、高空天气图和辅助天气图三类。

过去天气图的填绘主要由手工完成，现在天气图的绘制都是由计算机完成。

目前业务上使用的MICAPS平台能显示常用的各种天气图。

1.1.1 地面天气图地面天气图反映了某区域某时刻的地面天气系统和天气状况。

一张地面图上用数值或符号填写各个气象观测站在同一时刻的气象要素观测记录。

它填有观测时刻地面各种气象要素和天气现象，如气温、露点温度、风向、风速、海平面气压、能见度和雨、雪、雾等；还填有能反映空中大气现象的一些记录，如总云量、低云量、低云高以及高云、中云和低云的云状等；既有当时的记录，又有一些能反映短期内天气演变实况的记录，如3h变压、过去6h内的天气，过去6h降水量等。

地面天气图是填写气象观测项目最多的一种天气图，是天气分析和预报中很重要的工具。

地面天气图反映了某区域某时刻的地面天气系统和天气状况。

一张地面图上用数值或符号填写各个气象观测站在同一时刻的气象要素观测记录。

它填有观测时刻地面各种气象要素和天气现象，如气温、露点温度、风向、风速、海平面气压、能见度和雨、雪、雾等；还填有能反映空中大气现象的一些记录，如总云量、低云量、低云高以及高云、中云和低云的云状等；既有当时的记录，又有一些能反映短期内天气演变实况的记录，如3h变压、过去6h内的天气，过去6 h降水量等。

地面天气图是填写气象观测项目最多的一种天气图，是天气分析和预报中很重要的工具。

图 1.1a是MICA PS业务平台上默认的地面填图格式，也是世界上通用的填图格式。

在业务中由于地面填图信息多、显示屏幕有限，预报员会根据不同需要，自行设置所显示的要素和所显示的区域范围，如图 1.2a显示的地面图中只填充了云量、风、现.图1.1 MICAPS中地面填图格式地面图主要分析海平面气压场（即海平面气压等值线），分为低压、高压、低压槽、高压脊、鞍形气压场五种基本形式，任一张海平面气压图都是由这五种基本形式构成的。
